Замена салонного фильтра своими руками на ларгусе с кондиционером

Описание салонного фильтра

АвтоВАЗ рекомендует обновлять элемент через каждые 15000 км. Интервал подлежит сокращению в случае систематической эксплуатации машины на периферии, в условиях запыленной, загазованной местности.

Где находится элемент: в автомобиле марки Лада Ларгус фильтр расположен справа от печного отопителя. Чтобы провести профилактику предварительно демонтируйте пластиковую крышку корпуса (кожуха).

Каталожный артикул	Цена в рублях	Серийный номер	Цена
Оригинальный: 7701059997	От 500	Оригинальный: 7701059057	От 500
Качественные аналоги
GoodWill, AG511 (угольный)	От 400 — 430	угольный GoodWill AG 297CFC (угольный)	От 400 — 430
NF-6355 (модель с кондиционером)	От 400 — 430	NF-6322c (модель с кондиционером)	От 400 — 430
Profit, 15212154 Bosch, 1987432264	От 400 — 430	WIX, WP6984 (угольный)	От 400 — 430
MANN-FILTER, CU1834 (угольный)	От 400 — 430	Febi, 23791 (угольный)	От 400 — 430
Delphi, TSP0325264	От 400 — 430	Filtron, K1187	От 400 — 430
TSP0321175 (угольный)	От 400 — 430	Finwhale, AS787 (угольный)	От 400 — 430
*цены указаны состоянием на май 2020 года

В чём особенность моделей

Выпуск моделей Largus и Largus Cross официально стартовал в апреле 2012 года. Оба автомобиля доступы в исполнениях на 5 и 7 посадочных мест. Плюс не стоит забывать о грузовой модификации F90, которая отличается глухими задними и боковыми панелями.

Такая политика глобальной экономии привела к тому, что в базовых комплектациях разных модификаций Lagrus нашлось место для короба под салонный фильтр, но почему-то не нашлось места внутри него под сам фильтр. То есть автопроизводитель не счёл необходимым поставить фильтрующий элемент в свой автомобиль. Сложно объяснить такое решение, учитывая факт наличия корпуса под фильтр, но одновременное отсутствие самого салонного фильтра.

Если владельцам простых версий захочется поменять расходник и поставить новый салонный фильтр на LADA Largus, либо на версию Cross, их ждёт разочарование. Пробравшись к месту расположения корпуса этого расходника, они обнаружат там глухую рамку или заглушку. Открыть её никак не получится, несмотря на схожесть заглушки с обычной защёлкивающейся крышкой.

Да, спустя несколько лет в случае с Largus Cross автопроизводитель привнёс ряд обновлений, хотя глобальными их назвать нельзя. И среди них наконец-то оказался штатный фильтр очистки салонного воздуха, который начали ставить даже в обычных версиях.

Все эти особенности и политика экономии не имеет отношения к владельцам самых дорогих комплектаций типа Люкс. Там уже изначально предусмотрен не просто корпус под фильтр, но и сам расходник, устанавливаемый с завода. Потому некоторым автовладельцам Largus и Largus Cross повезло больше.

Блок предохранителей и реле в моторном отсеке

Все реле (кроме реле включения обогрева стекла задней двери), предохранители системы управления двигателем установлены в монтажном блоке, который располагается в подкапотном пространстве автомобиля (слева, за аккумулятором).

Для получения доступа к предохранителям и реле отожмите фиксаторы с боковой, задней и передней части крышки.

Номер панели реле/ предохранителей	Номер реле/предохранителя	Назначение реле/ предохранителя
299-1	231 (А).	Реле противотуманных фар
753(B)	Реле насоса омывателя фар
299-2	233	Реле вентилятора отопителя
597-1	F1 (60 A), F2 (60 А)	Электронный блок управления системами ABS и ESP
597-3	F1 (50 A). F2 (25 А)	Переключатель наружного освещения, блок предохранителей в салоне
784	700(A),	Реле электровентилятора системы охлаждения
474(B)	Реле включения компрессора кондиционера
1047	F1 (30 А),	Питание блока реле
F2 (25 А)	Питание реле системы впрыска
F3 (5 А),	Питание реле системы впрыска, ЭБУ
F4 (15 А)	Не используется
238(A).	Реле блокировки впрыска
236(B)	Реле топливного насоса

Не заменяйте предохранители перемычками или предохранителями, которые рассчитаны на другую силу тока – это может привести к повреждению электрических приборов и даже пожару.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для универсала или фургона).

Блок реле и предохранителей под капотом

Некоторые системы защищены предохранителями, находящимися в моторном отсеке в блоке В.

Монтаж салонного фильтра в Ларгусе

Инструкция по замене свечей зажигания на ладе ларгус Замена салонного фильтра с кондиционером не сложная, однако, достаточно некомфортная, поскольку место расположения фильтрующего компонента весьма труднодоступно, а точнее — под передней панелью LADA Largus, если смотреть со стороны пассажирского кресла. Многие владельцы и не знают, где находится этот фильтр. Перед «операцией» рекомендуем демонтировать обозначенное сидение, воспользовавшись соответствующим ключом. Наиболее выгодной «позой» при работе может быть лежачее расположение с закинутыми ногами на подушку заднего посадочного ряда. Это более удобно в сравнении с позицией на коленях, что предполагает неестественное изгибание тела. Голову следует «вооружить» фонариком, чтобы не пропустить ни единого значимого момента в процессе работы.

Изучив документацию, прилагаемую к автомобилю, обнаруживаем место «дислокации» фильтра. В Лада Ларгус это место закрывается с помощью прямоугольной пластиковой заглушки. На верхней кромке данного компонента должен присутствовать специальный опорный штифт, на который указывает соответствующая метка. Для обеспечения возможности установки фильтра обозначенную заглушку потребуется вырезать ножом.

Запаситесь терпением, поскольку материал заглушки достаточно вязкий и сопротивляется резанию. Для аккуратности выреза пользуйтесь линейкой. При появлении в процессе действия небольших заусенцев их можно ликвидировать посредством того же ножа

Перемещаем свое внимание в сторону ранее указанного штифта, который нельзя вырезать, дабы иметь возможность фиксации нового фильтра. При выполнении операции «вооружитесь» максимальной концентрацией и аккуратностью, ведь это обеспечит установку фильтра без потребности в дополнительных герметизирующих манипуляциях

Теперь владелец Лада Ларгус сталкивается с неожиданным сюрпризом, ведь габариты вырезанного проема несколько малы для монтажа более крупного фильтра

Для правильной установки компонент подвергаем его небольшому смятию по внешней стороне и заводим внутрь, постепенно придавливая к дальней стенке панели. Когда владелец приобретает качественный продукт, то его нижняя кромка выполнена в виде крышки, позволяющей герметизировать образованные воздушные проемы под передней панелью

Теперь владелец Лада Ларгус сталкивается с неожиданным сюрпризом, ведь габариты вырезанного проема несколько малы для монтажа более крупного фильтра. Для правильной установки компонент подвергаем его небольшому смятию по внешней стороне и заводим внутрь, постепенно придавливая к дальней стенке панели. Когда владелец приобретает качественный продукт, то его нижняя кромка выполнена в виде крышки, позволяющей герметизировать образованные воздушные проемы под передней панелью.

После этого включаем вентилятор системы отопления на полную мощность и одновременно проверяем способность дефлекторов беспрепятственно направлять воздух внутрь салона. Если все рекомендации выполнены правильно, то вмонтированный в недра панели фильтр прослужит достаточно долго.

Когда после монтажа фильтрующего компонента некоторые из дефлекторов отказываются направлять воздух в салон, то следует позаботиться о проверке правильности монтажа компонента в автомобиле Лада Ларгус.

У данного дефекта наиболее часто встречаются таковые причины:

• приобретен фильтр с некачественными кондициями;
• во время производства выреза заглушки в боку панели произошло образование лишних отверстий;
• произошло закрытие крышки не в полной мере.

В некоторых случаях манипуляции с поправкой фильтра в посадочном месте не смогут помочь, тогда требуется дополнительная герметизация. В этих целях оптимально подходит малярный скотч. В качестве альтернативы может поправить ситуацию изоляционная лента, однако она должна обладать достойными качественными кондициями. Избегайте применения герметика или клея, поскольку при последующей замене от вас потребуется вырезание отработанного компонента. Здесь присутствует немалый риск повредить посадочное место фильтра или задеть ненароком расположенный рядом испаритель системы кондиционирования.

Выполнив потребные манипуляции по герметизации, не поленитесь проверить функционал системы обдува. Для этой цели потребуется установить максимум скорости вращения крыльчатки на время не менее 5 минут. Если ненароком в процессе установки вам по несчастью довелось выломать опорный штифт, то понадобится выполнить установку указанного компонента заново. Для этой цели может пригодиться применение полосок из металла, из которых потребуется соорудить подходящие скобы. замена салонного фильтра с кондиционером завершена.

Часто ли его менять

В инструкции к фильтру изготовитель указывает интервал его смены в 15 тысяч километров. Но такой ресурс на практике редко кто соблюдает. Водители стараются менять очистители раньше. Некоторые выдерживают временной период и переустанавливают систему один раз в год, не обращая внимания на интервал пробега. Затягивать срок замены не рекомендуется, так как это сразу отобразится на здоровье. Кроме грязи из воздуха, неблагоприятные частицы будут выделяться и из засоренного фильтра.

Как понять, что фильтр пора менять? Есть несколько признаков, по которым это определяется. Даже неопытный водитель должен знать о таких показателях:

1. В салоне авто стал проявляться неприятный, зловонный аромат гнилого, кислого.
2. Воздушный поток из дефлектора проходит очень слабо. Свободная циркуляция почти отсутствует.
3. Окна при движении запотевают.
4. Из дефлекторов начинают вылетать частички мусора, пыли, грязи, листьев, находящихся на дороге.

Как продлить срок службы фильтра в Ларгусе

Поскольку Lada Largus по-прежнему является автомобилем эконом-класса, производитель не позаботился о многих важных вещах. Оптимизация затрат не обошла стороной и воздухозаборник. Во многих автомобилях на впуске устанавливается сетка для защиты фильтра от крупной грязи.

Как нетрудно догадаться, в Largus она отсутствует. Раз его нет, его нужно установить, тем более что стоит он недорого и продается сотнями на Avito и в других местах. В сетчатой раме имеются магниты. Согласно ответу, он не слетает ни на каких кочках.

Установка чрезвычайно проста. Все, что вам нужно сделать, это найти место, где воздух попадает в кабину, и просто положить его плашмя. На автомобиле Largus Lada отверстие для забора воздуха находится рядом со шлангом, идущим к омывателю.

Этапы замены фильтрующего элемента Лада Ларгус

К моменту появления рестайлинговой версии первого поколения автомобиль во многих деталях носил печать бюджетности. Случались нелепые вещи, корпус его отопителя кабины был спроектирован с расчетом на установку вентиляционного фильтра.

Но вместо него был брошен манекен. Когда первое поколение подверглось рестайлингу, оно получило сменный салонный фильтр в дополнение к базовой комплектации.

Бессмысленно спорить о пользе салонного фильтра, особенно если речь идет об угольных фильтрах. Неудивительно, что самостоятельная установка фильтров в автомобили, снятые с завода, стала обычным явлением.

Владельцам новых автомобилей с богатой комплектацией не нужно беспокоиться об этом — достаточно покупать новый раз в 15 000 километров пробега. Тем более что замена салонного фильтра Lada Largus не вызывает никаких проблем.

Где находится

Чтобы найти, где находится салонный фильтр в Lada Largus, не требуется особых навыков

Обратите внимание на центральную нижнюю часть панели, посмотрите на переборку моторного отсека

Там будет либо основной элемент, либо заглушка (если автомобиль лишен этой опции). Проще говоря, если вы сидите на пассажирском сиденье, фильтр будет находиться с левой стороны.

Салонный фильтр влияет на комфорт вашей поездки, поэтому, если установлена заглушка, стоит вырезать ее, как описано ниже. В салоне скапливается гораздо меньше пыли. Качество воздуха в автомобиле заметно улучшается, если используются угольные фильтры.

Если установлена заглушка

Большинство автомобилей Lada Largus не оснащены фильтром, но в корпусе воздуховода имеется посадочное место. Он закрыт пластиковой заглушкой. Для самостоятельной установки нам необходимо:

• острый строительный нож с небольшим лезвием;
• пильный диск;
• наждачная бумага.

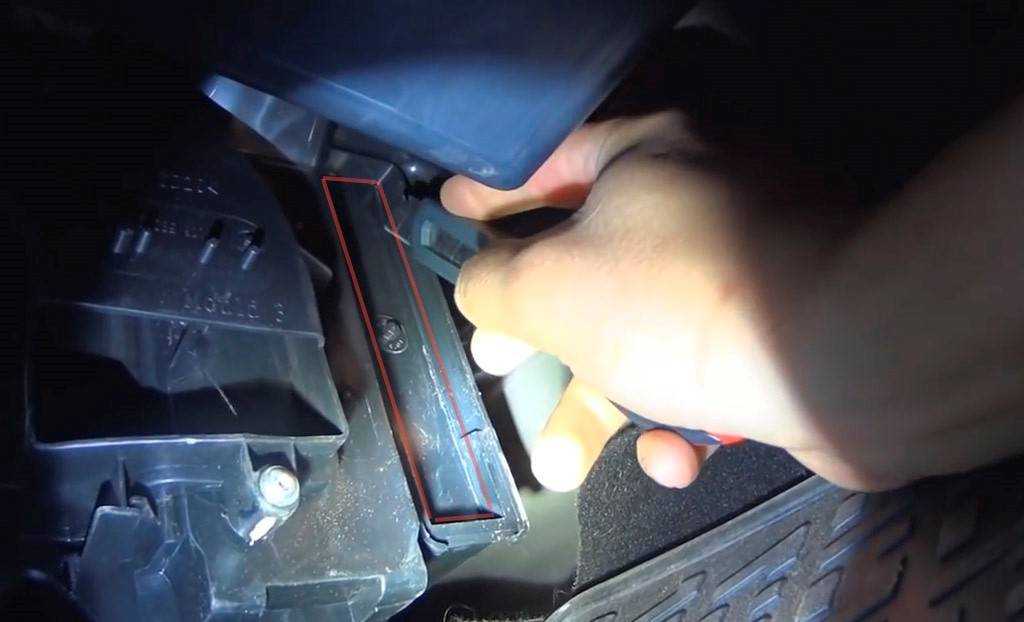

Место установки воздухоочистителя обозначено на заводе в виде четко очерченной рамки на воздуховоде внутри центральной консоли.

1. Самое сложное — просунуть голову в щель между торпедой и крышкой моторного отсека и разрезать ножом тонкий пластик, закрывающий монтажный отсек.

Самое главное — не урезать слишком много! Если присмотреться, то можно увидеть небольшую полоску примерно в 5 мм от верха. Не рекомендуется обрезать его выше, так как впоследствии фильтр будет расшатываться. На самом фильтрующем элементе есть выступ, который является верхним ограничителем перед его выпадением.

При вырезании пробки ножом или ножовкой, будьте особенно осторожны с левым краем. Держите лезвие прямо, иначе вы можете повредить осушитель кондиционера, если ваш автомобиль им оборудован. В противном случае не бойтесь ничего повредить, за разъемом ничего нет.

В итоге должно получиться достаточно ровное отверстие, грубо говоря.

После аккуратного удаления пробки срезанные края обрабатываются напильником или наждачной бумагой.

Снятие и установка нового фильтрующего элемента

Прежде всего, следует отметить, что можно следовать официальной инструкции по замене с удалением буфера обмена. Но в этом нет никакого смысла, кроме пустой траты времени. Этот способ менее удобный, но очень быстрый.

Когда вы впервые установите салонный фильтр в Largus Lada, его замена покажется вам пустяковой работой, которая впоследствии применяется в автомобилях первого поколения. Чтобы облегчить управление, можно полностью сдвинуть назад сиденье переднего пассажира.

Крышку фильтра можно увидеть за центральной консолью, если смотреть со стороны «перчаточного ящика», и она просто снимается:

1. Нажмите пальцем на выступ в нижней части пробки, потяните ее вверх и отсоедините от корпуса радиатора.

Вытяните штекер снизу вверх. Затем слегка нажмите вниз, чтобы отсоединить верхнюю часть фильтра. И потяните его вправо, то есть в противоположную сторону от радиатора. Прежде чем вытащить его, ознакомьтесь с конструкцией нового фильтра — вы увидите, что над верхним краем крышки имеется довольно большой выступ. Поэтому он вытягивается по принципу аккордеона.

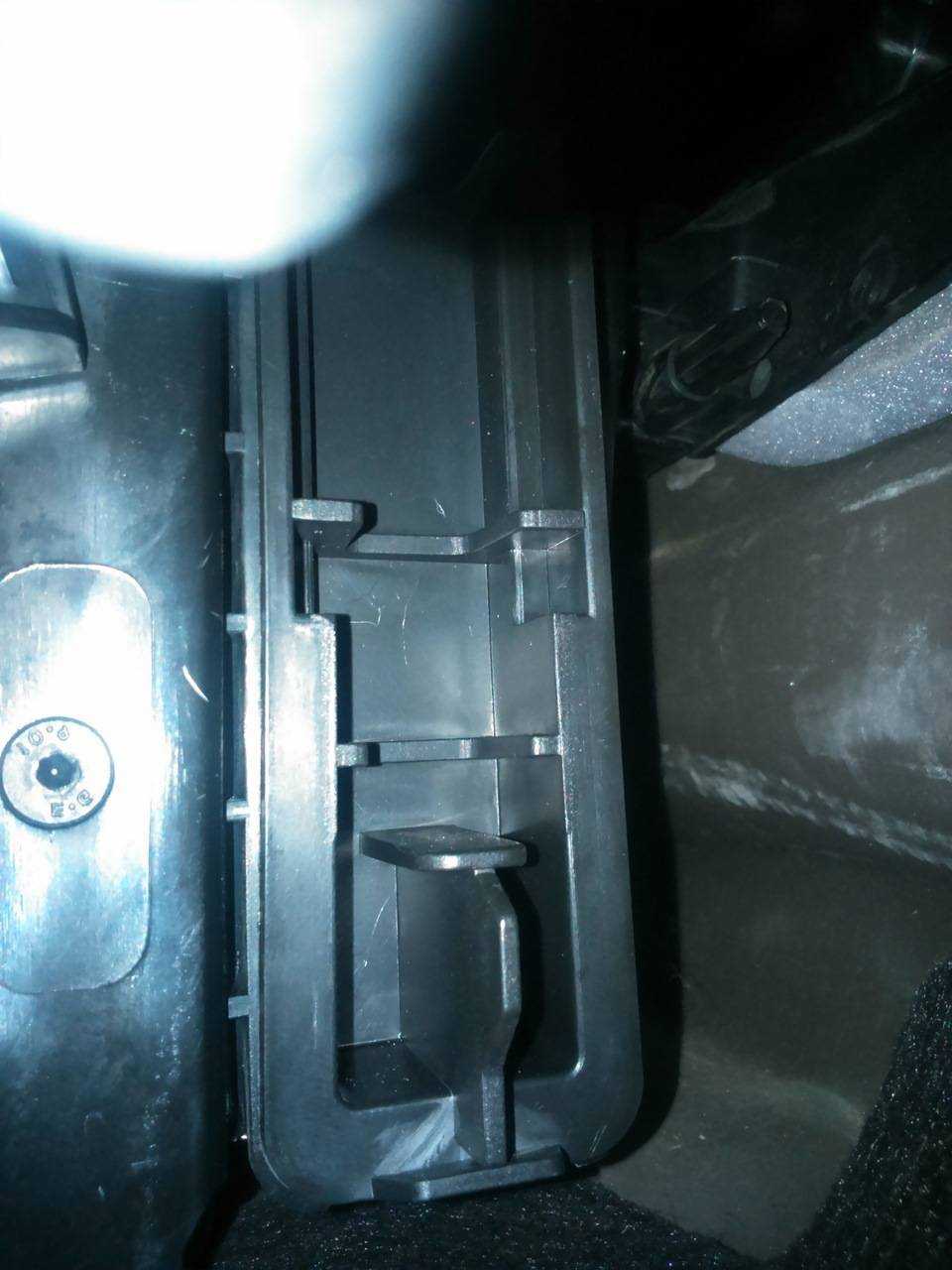

После полного удаления компонента сиденье тщательно очищается от пыли и различного мусора.

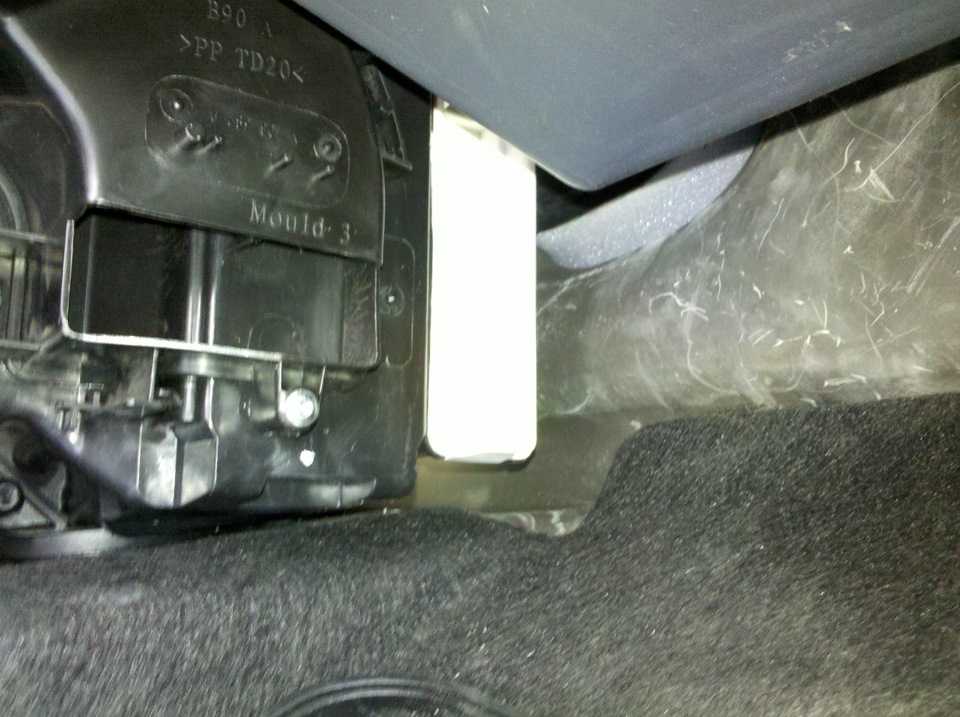

Затем установите новый салонный фильтр в обратном порядке. При установке фильтрующего элемента верхнюю и нижнюю части следует сжать в форме гармошки так, чтобы они прилегали друг к другу без препятствий.

Замена салонного фильтра Лады Ларгус 8 и 16 клапанов своими руками видеоинструкции

Автомобили модели Ларгус вовсе не оснащены салонным фильтром, в этом случае можно самостоятельно приобрести его и установить. Однако при наличии такого элемента потребуется обязательная своевременная его замена, ведь в противном случае есть риск нанесения серьезного вреда силовой установке Лады Ларгус.

Замена является обязательной при пробеге в 20 тысяч км – так указано в инструкции к автомобилю, но стоит быть осторожными, учитывать загрязненность мегаполисов и не дожидаться указанного срока. Кроме того, она может понадобиться раньше, если часто ездить по пыльным дорогам. Установку и последующие замены фильтров можно выполнить собственными силами, экономя при этом немалую сумму денег.

Он имеет достаточно простую конструкцию и очень удобное месторасположение. С его заменой способен справится каждый автомобилист, ведь она не требует особых знаний и навыков.

Как правильно выбрать

Приобрести салонный фильтр для Lada Largus кросс, кроме предприятий, которые обслуживают российские автомобили, можно и в фирменном магазине или сервисном центре Renault.

Различают салонные фильтры с кондиционером и без него. Помимо этого, есть несколько вариантов с разной стоимостью:

1. Самым дешевым вариантом является кусок губчатой ткани, быстро засоряющийся во время езды, который не выдерживает чистки – легко рвется.
2. За счет того, что второй вариант представляет собой многослойный фильтр, слои которого выполнены из полимерного материала, что соединяются между собой прочным клеем, он будет более надежным и эффективным.
3. Однако самым действенным окажется салонный фильтр, при создании которого используется Активированный уголь. Такой вариант обеспечит поглощение огромного количества загрязнителей и потребует минимум обслуживания. Активированный уголь имеет способность к поглощению токсинов, которые содержатся в выхлопных газах. А с ним вы добьетесь максимальной чистоты воздуха.

После того как вы осуществили свой выбор, следует подготовиться к его установке или замене. Если вы решили сэкономить деньги и заняться этим самостоятельно, то вам необходимо учитывать особенности замены фильтра на автомобиле с 8- и 16-клапанным двигателем.

Замена салонного фильтра Лады Ларгус

Подходящим местом для работы будет ровная, достаточно освещенная и проветриваемая площадка. Для удобства лучше заранее подготовить отдельный пакет, в который потом можно убрать грязный фильтр.

Данный процесс является более легким при работе с восьмиклапанным мотором. Достаточно всего лишь:

• открутить болты;
• снять крышку;
• извлечь грязный фильтр;
• на место старого установить новый;
• закрыть крышку;
• надежно закрутить болты.

А при замене воздушного фильтра на моторе с шестнадцатью клапанами необходимо придерживаться следующих действий:

1. Первым делом необходимо найти расположение фильтра. В подобных моделях он расположен сразу за мотором по центру.
2. Открутите 2 болта, которые удерживают корпус.
3. После этого нужно снять воздушные каналы – снимаются они вместе с хомутом.
4. Далее следует снять защиту.
5. Корпус обязательно отводится слегка в бок.
6. Достаем старый фильтр.
7. На его место устанавливаем новый фильтрующий элемент.
8. Корпус необходимо вернуть на место.
9. Возвращаем воздушные каналы, а также пластиковую защиту.
10. Далее нужно закрутить болты.
11. Необходимо зажатие хомутов воздуховодов.
12. Обязательно проверьте крепление и заводите автомобиль.

Работа, действительно, является простой и достаточно быстрой. Займет у любого человека не более пятнадцати минут. Обращаться за помощью на СТО не имеет смысла, ведь, решив эту проблему самостоятельно, вы сэкономите и свое время, и свои деньги. Необходимо помнить, что для функционирования автомобиля Лада Ларгус следует следить за состоянием фильтра и вовремя производить его замену.

Этапы замены фильтрующего элемента Лада Ларгус

До выхода рестайлинговой версии первого поколения этот автомобиль носил на себе клеймо дешевизны во многих деталях. До смешного дошло, корпус отопителя салона проектировался с расчетом на установку фильтра сапуна.

Но вместо этого был брошен кусок. После рестайлинга первого поколения помимо базовой комплектации еще получили сменный салонный фильтр.

О пользе салона говорить нет смысла, особенно если речь идет об угле. Поэтому неудивительно, что самостоятельная установка фильтров на автомобили, лишенные их с завода, стала обычным явлением.

Владельцам новых автомобилей в богатых комплектациях можно не беспокоиться: достаточно покупать новый каждые 15 тысяч километров. Также не вызывает проблем замена салонного фильтра Лада Ларгус.

Где находится

Чтобы найти, где находится фильтр салона на Лада Ларгус, особого навыка не требуется

Достаточно обратить внимание на нижнюю центральную часть панели, посмотреть на перегородку моторного отсека

Там будет находиться нужный элемент или деталь (если в машине нет такой опции). Короче говоря, если вы сидите на пассажирском сиденье, фильтр будет с левой стороны.

Салонный фильтр делает вождение комфортным, поэтому, если установлена ​​заглушка, рекомендуется обрезать ее, как описано ниже. В салоне скапливается гораздо меньше пыли. Если использовать угольную фильтрацию, качество воздуха в салоне автомобиля будет даже заметно лучше.

Если установлена заглушка

Большинство автомобилей Lada Largus не оснащены фильтром, но в корпусе воздуховода есть посадочное место. Закрывается пластиковой крышкой. Для самостоятельной установки нам понадобится:

• острый строительный нож с небольшим лезвием;
• лезвие пилы;
• наждачная бумага.

Расположение воздухоочистителя отмечено на заводе четко очерченной рамкой на воздуховоде, расположенном внутри центральной консоли.

1. Самое сложное — просунуть голову в щель между приборной панелью и щитком моторного отсека и прорезать канцелярским ножом тонкий пластик, закрывающий установочный отсек.
2. Главное не отрезать лишнее! Если присмотреться, то в пяти мм сверху видна полоска. Не рекомендуется перерезать его, так как тогда фильтр будет висеть. На самом фильтрующем элементе есть выступ, который является верхним фиксатором.
3. При разрезании крышки ножом и ножовкой будьте особенно осторожны с левым краем. Держите лезвие прямо, иначе можно повредить осушитель кондиционера, если он есть в автомобиле. В противном случае не бойтесь ничего повредить, за штекером вакуум.
4. В результате должна получиться достаточно ровная дырка, черновой вариант.
5. После аккуратного извлечения заглушки срезанные края обрабатываются напильником или наждачной бумагой.

Снятие и установка нового фильтрующего элемента

Предварительно необходимо сделать оговорку, чтобы воспользоваться официальной инструкцией по замене со снятием бардачка. Но смысла в этом нет, кроме как тратить время. Этот способ менее удобен, но очень быстр.

При установке салонного фильтра в Lada Largus в первый раз, его замена потом покажется черной работой на автомобилях первого поколения. Для облегчения работы можно сдвинуть сиденье переднего пассажира до упора назад.

Заглушку фильтра можно увидеть за центральной консолью, если смотреть со стороны «бардачка», и для снятия фильтра достаточно:

1. Нажмите пальцем на защелку в нижней части вилки, потяните ее вверх и отсоедините от корпуса отопителя.
2. Потяните за пробку снизу, двигаясь вверх. Затем немного нажмите вниз, чтобы верхняя часть фильтра вышла из зацепления. И выводим его вправо, то есть в противоположную сторону отопителя. Перед снятием ознакомьтесь с конструкцией нового фильтра; вы увидите, что на верхнем крае крышки есть довольно большая выпуклость. Поэтому добывается по принципу гармошки.
3. Когда элемент полностью вынут, посадочное место тщательно очищается от пылевого мусора и различных загрязнений.
4. Затем установите новый салонный фильтр в обратном порядке. При установке фильтрующего элемента верхнюю и нижнюю части необходимо сжать в виде гармошки, чтобы он беспрепятственно входил.
5. Не бойтесь гнуть картридж, на торцах установлен гибкий пластик, который выпрямит ребра на посадочном месте.
6. На фильтрующем элементе вверху есть уступ, поэтому в отверстие крепления сразу вставляется верх, затем низ до щелчка.

В автомобилях с кондиционером замену салонного фильтра необходимо совмещать с его чисткой. В продаже можно найти множество спрей-составов для очистки и дезинфекции сот.

Через отверстие фильтра вводится гибкая насадка, с помощью которой состав равномерно распыляется по всей поверхности радиатора кондиционера, после чего бесшумно стекает в слив. Нужно подождать около 10 минут и установить фильтр на свое место.

Этапы монтажа фильтра в Ларгусе

Заранее убедившись, что в Ларгусе установлен салонный фильтр, можно приступать к его замене. Для этого автомобиль загоняется на ровную площадку, отодвигается пассажирское сидение и берется в руки плоская отвертка. Также желательно включить пылесос и подвести всасывающий шланг.

Итак, поменять фильтр на Ларгусе можно следующим образом:

1. Залезть под торпеду, найти и снять отверткой или ножом заглушку.
2. Вытащить фильтр.
3. Пропылесосить место его установки насколько позволяет насадка пылесоса.
4. Вынуть из упаковки новый картридж.
5. Так как он немного больше входного отверстия, края немного прижать, как губку.
6. Засунуть картридж на место старого фильтра.
7. Вернуть заглушку на место.

Если до этого фильтра не было, установка выполняется аналогично. Единственное добавляется еще одно действие. Так как заглушка только отштампована, ее нужно прорезать. Пластик на Ларгусе довольно тонкий. Поэтому с этим справится обычный кухонный нож. Прорезав острым концом отверстие, следует «пропилить» заглушку по периметру, согласно штамповке. После чего отковырнуть ее отверткой или ножом и вставить картридж.
