Нормальная работа автомобильной печки обеспечивает водителю и пассажирам комфортную езду в холодное время года. Но иногда отопление автомобиля дает сбой, например, может потечь радиатор печки, и мерзнущий водитель дольше реагирует на резкие изменения дорожной обстановки.

На примере Лады Приоры рассмотрим способ самостоятельного решения такой проблемы. Подобный ремонт можно сделать в гараже самостоятельно, хотя поначалу он может отпугнуть не очень опытных автолюбителей.

Сложности выбора

Если в салоне автомобиля стало заметно холодать, стоит проверить систему отопления машины. С большой вероятностью проблема выявится в радиаторе отопителя и скоро придется покупать новый.

Интернет пестрит объявлениями о продаже радиаторов отопителя на Ладу Приору, но как выбрать качественный товар и не “нарваться” на подделку?

Первое, что должно указывать на оригинальность детали, её цена. Качественные запчасти не могут стоить дешево, производители оригинальных радиаторов этого не допустят.

Второе. Оригинальный радиатор системы отопления автомобиля имеет мелкие соты, т. е. расстояние между вертикальными планками минимальное, такое может обеспечить только заводское оборудование. Заводское оборудование “работает” только с качественным металлом, соты не должны быть слишком мягкими.

Производители контрафактной продукции экономят на мелочах, в поддельные радиаторы они не ставят “завихрители жидкости”, пластмассовые детали, которые увеличивают теплоотдачу охлаждающей жидкости в радиаторе системы отопления. Чтобы проверить их наличие, стоит потрясти деталь, специфический звук покажет их наличие либо отсутствие. Если они будут сделаны из мягкого материала, такой способ бесполезен.

После того как радиатор выбран приходит время его поменять. Замена старого или установка нового радиатора в Приору требует определенных действий.

Замена радиатора печки в Приоре без кондиционера

Схема отопительной системы Приоры традиционная для отечественных автомобилей, её основные узлы:

радиатор (теплообменник) отопителя, в нем жидкость нагревается;
вентилятор – он разгоняет по салону нагретый от радиатора воздух;
регуляторы – с их помощью меняется интенсивность работы вентилятора и регулируется поток теплого воздуха по зонам.

Перед основной работой обесточьте машину, т. е. снимите с аккумулятора минусовую клемму.

После обесточивания автомобиля можно приступать к снятию накладки ветрового стекла. Если перед этим полениться демонтировать рычаги дворников, образуются определенные трудности в будущем. Далее отсоединяем трубки (пластмассовые) подачи омывающей жидкости к форсункам. Вот теперь декоративная накладка лобового стекла снимется легко, стоит открутить 7 саморезов, которые ее держат. Хотя этому еще может помешать уплотнитель капота.

Тогда следующим действием будет снятие уплотнителя капота. Спереди две стороны уплотнителя соединены вместе и стянуты винтом, его необходимо открутить. Плоским инструментом (отверткой или ножом) снимаем заглушки и выкручиваем винты. Снимаем уплотнитель, который может помешать снятию декоративной накладки, после этого она должна легко сняться.

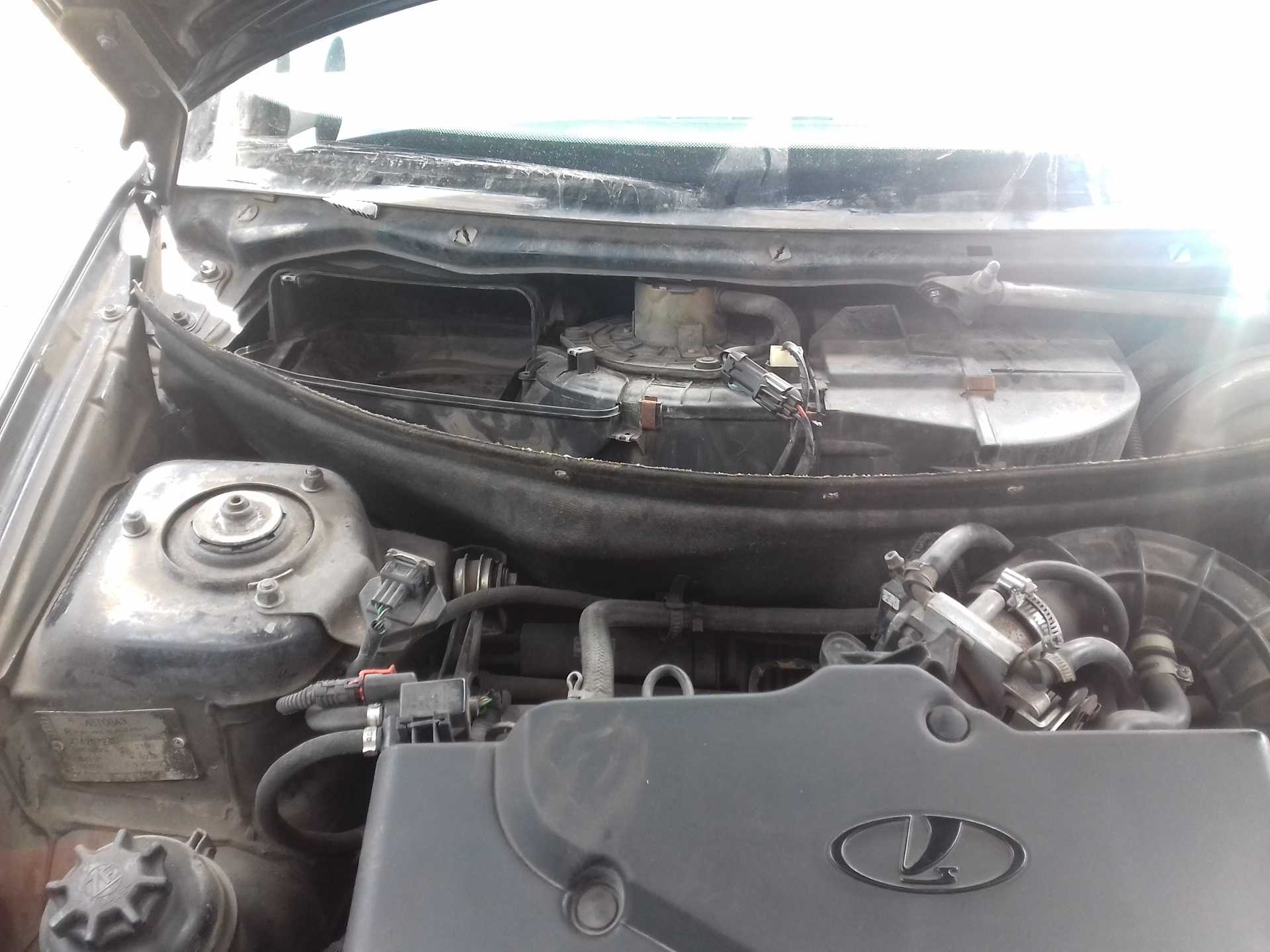

Все получилось – двигаемся дальше и снимаем шумоизоляцию моторного отсека. Откручиваем крепящие ее винты, поочередно снимаем накладки (очередность значения не имеет). Прежде чем отпускать хомуты, которые удерживают патрубки, подставьте емкость для слива охлаждающей жидкости, это сэкономит вам немного средств.

Проводку ее можно демонтировать ключами на 8 и 10. Откручиваем 4 гайки и жгут убираем в сторону. Ключом на 13 снимаем кронштейн с педали тормоза и отводим его в сторону – дорога к радиатору открыта. Крестообразной отверткой выкручиваем 3 винта и снимаем радиатор.

Устанавливают теплообменник, действуя по пройденному циклу, но начиная с конца. Какой радиатор отопителя Лада Приора ставить, отремонтированный или новый – решать вам.

Альтернативный вариант

Существует альтернативный вариант снять радиатор печки, некоторые предпочитают его. Снимается вакуумный усилитель (тормозов), вместе с ним педаль тормоза. Это позволит добраться к отопителю (левой его части) и к радиатору печки на Приоре.

Замена радиатора охлаждения Приоры с кондиционером

Через определенный промежуток времени после выпуска Лады Приоры изготовитель начал их комплектовать климатическими установками (кондиционерами) Panasonic и HALLA. Новый отопитель стал конструктивно отличаться от старого, и добраться до него стало значительно легче. Для замены радиатора теперь не требуется снимать жабо (накладку лобового стекла), ВУК, держатели дворников или отопитель.

Блок управления отопителем (кондиционер HALLA) на ВАЗ Приора

Описание
Характеристики
Видео
Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке к онтроллера управления отопителем ВАЗ 2170 (под кондиционер HALLA Корея) , в строке «Комментарий» указывайте модель вашего автомобиля, год и с какой системой кондиционирования HALLA или Panasonic .

Контроллер управления отопителем (КУО) чаще всего заменяется следующими терминами: регулятор печки, панель управления отопителем, контроллер печки . Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Контроллер управления отопителем ВАЗ 21703 установлен на консоли панели приборов и необходим, чтобы в автомобиле поддерживался постоянная температура, которая задается водителем, с помощью трех рукояток. Собственно, с их помощью и происходит процесс управления.

При этом рукоятки подразделяют на правую, центральную и левую.

— При помощи левой можно установить необходимую температуру в салоне ;

— Центральная рукоятка позволяет задавать направление потока воздуха в салоне;

— Правой рукояткой можно регулировать режимы вентилятора скорости: автоматический «А UTO », ручной (плавная регулировка – от min до max положения) и позволяет включить кондиционер.

Контроллер управления отопителем (КУО) получает сигнал от датчика температуры в салоне и сравнивает ее с температурой, которую выставил водитель. Если есть разница, то КУО посылает сигнал на моторедуктор печки (находится под капотом), чтобы тот закрыл или открыл на определенную величину заслонки печки для большей подачи холодного или горячего воздуха.

После выставления нужной скорости вентилятора печки контроллер управления отопителем посылает сигнал на добавочный резистор (в моторном отсеке), который за счет встроенного сопротивления посылает корректированный сигнал на вентилятор. На максимальной скорости резистор не используется и электровентилятор вращается на максимальной скорости.

Направление воздуха (лицо/ноги/лобовое стекло) определяет водитель, выставляя требуемое значение на КУО. После этого сигнал поступает на моторедуктор распределения воздушного потока (внутри панели/торпедо), который передвигает заслонки в нужном направлении.

ЕСЛИ ПЕЧКА ДУЕТ ХОЛОДНЫМ ВОЗДУХОМ (НЕ ГРЕЕТ)

Причин, почему плохо греет печка ВАЗ 2170 Приоры, может быть несколько:

— Неисправность в системе охлаждения двигателя (радиатор печки холодный и не может отдать тепло). Потрогайте оба шланга радиатора отопителя, они оба должны быть горячими. Иногда причина кроется в самом радиаторе (брак, недостаточно производительный).

— Грязный фильтр салона. Попробуйте на время убрать фильтр и проверить работу печки.

— Не работает заслонка печки, ее просто заклинило.

— Неисправен моторедуктор печки.

— Неисправен блок управления отопителем.

— Неисправен датчик температуры воздуха в салоне. Попробуйте отключить его на время и проверить работу отопителя.

Пункты 3-6 также могут быть причиной, когда постоянно дует только горячий воздух из печки.

НЕ РАБОТАЕТ ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ (ЛИЦО/НОГИ/СТЕКЛО)

— Неисправен контроллер управления отопителем.

— Неисправен моторедуктор распределения воздушного потока внутри салона.

ПЕЧКА РАБОТАЕТ ТОЛЬКО В 4 ПОЛОЖЕНИИ

Если не работает первое, второе или третье положение печки следовательно:

— Неисправен резистор печки.

— Неисправен блок управления отопителем.

Другие артикулы товара и его аналогов в каталогах: 21703 812102000 .

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить к онтроллер управления отопителем ВАЗ 21703 на автомобиле семейства Лада Приора с кондиционером HALLA .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как осуществляется замена печки радиатора Лады Приора без кондиционера

Прежде всего, давайте рассмотрим основные элементы отопительной системы ВАЗ-2170. Ими, в частности, являются:

радиатор отопителя (теплообменник) – здесь осуществляется нагрев охлаждающей жидкости;
вентилятор – с его помощью в салон автомобиля подается теплый воздух;
регуляторы – интенсивности обогрева и зон распределения тепла.

Схема, в принципе, традиционная, и никаких особо сложных технических изысков здесь нет. Если вы заметили, что в салон не поступает теплый воздух, тогда как печка включена, следует осмотреть всю систему. При обнаружении подтекания радиатора последний придется снимать либо для того, чтобы запаять, или же для замены на новый. Давайте рассмотрим, как эту процедуру можно сделать своими руками на Приоре без кондиционера.

Первое, что рекомендуется сделать, прежде чем приступать к основной работе, – снять минусовую клемму с аккумуляторной батареи.

Лада приора

скондиционером Panasonic (Панасоник)печка работает в максимальном режиме меняем реостат (резисто…

Замена печки на «Приоре» с кондиционером Панасоник.

Видео о том, как снять

или заменить радиаторпечки наприоре , ВАЗ 2170, 2171, 2172 скондиционером Halla. Имеются …

Не стоит пренебрегать данным советом, ведь речь идет, во-первых, о вашей безопасности, во-вторых, это дополнительная страховка от ряда различных неприятных сюрпризов с проводкой и электрооборудованием.

После того как автомобиль обесточен, можно снимать накладку лобового стекла. Также нужно будет демонтировать рычаги «дворников», поскольку они будут создавать дополнительные неудобства в работе. Вместе с ними отсоединяем и пластмассовые трубки, через которые жидкость из бачка стеклоомывателя подается к форсункам. Теперь можно переходить к снятию декоративной накладки лобового стекла. Сделать это несложно – крепится она с помощью 7 саморезов, соответственно, их следует открутить.

Предварительно вам нужно будет снять уплотнитель капота

Обратите внимание, что в середине накладки есть винт, с помощью которого стягиваются ее половинки. После этого отверткой или ножом аккуратно поддеваем заглушки, закрывающие винты, и выворачиваем последние

Все – накладку можно снимать.

Если все прошло успешно, значит, можно двигаться дальше. На данном этапе вам следует снять шумоизоляцию моторного отсека. Для этого отверните винты, с помощью которых она, собственно, крепится, а затем вынуть накладки, левую и праву (очередность не играет никакой роли). После этого можно переходить к патрубкам, тянущимся непосредственно к радиатору. Для того чтобы их снять, сперва нужно будет ослабить удерживающие хомуты. Предварительно подставьте емкость для сливания охлаждающей жидкости.

Как снять радиатор печки на Приоре без кондиционера

С начала выпуска АвтоВАЗ устанавливал на Приоры отопитель от десятки (каталожный номер: 21110-8101012). Недостаток этой конструкции был в том, что радиатора печки снимается в сторону вакуумного усилителя тормозов, которые позволяет этого сделать. В результате приходится демонтировать отопитель в сборе.

Порядок действий такой:

Снять дворники.
Снять жабо (ветровую накладку).
Снять шумоизоляцию моторного щита.
Отсоединить кучу разъемов с проводами.

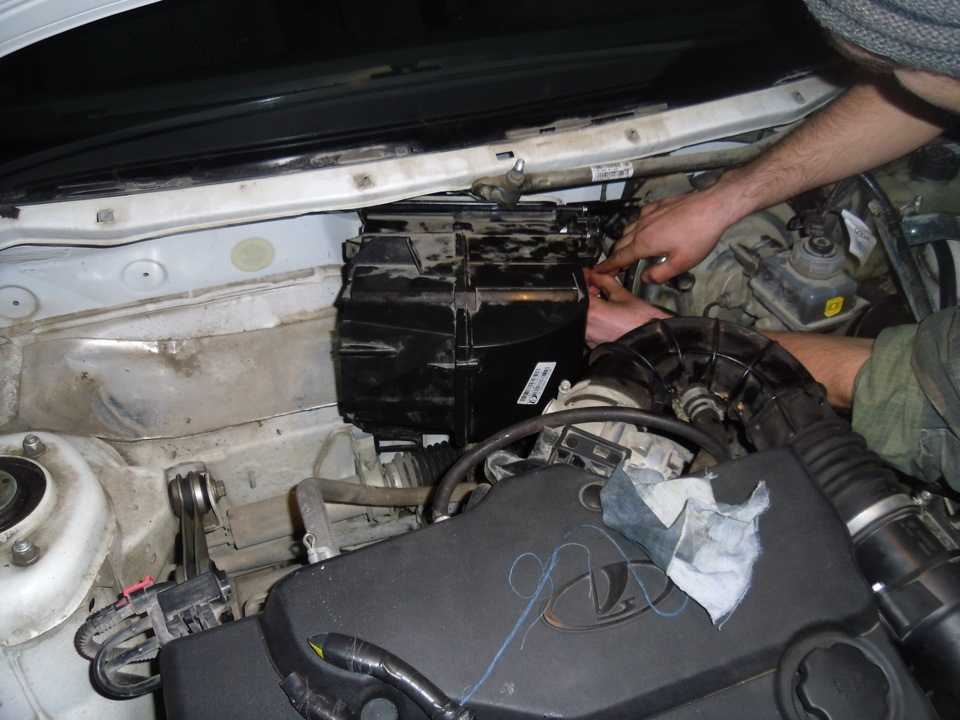

Отвернуть крепления отопителя.
Разделить отопитель на две части (левую и правую).
Снять правую часть отопителя (по ходу движения).
Сдвинуть левую часть в сторону для получения доступа к радиатору печки.
Слить тосол.
Заменить радиатор печки.

Видео о том, как снять или заменить радиатор печки

наприоре , ВАЗ 2170, 2171, 2172 с кондиционером Halla. Имеются .

Как снять радиатор печки на приоре

Достаточно быстрый и более менее легкий способ добраться до печки

автомобиля LadaPriora без кондиционера. Спас.

Вся процедура занимала несколько часов. Более детально это показано на видео:

Есть другой способ его замены. Чтобы получить доступ к радиатору печки необходимо вместо корпуса отопителя снять вакуумный усилитель тормозов вместе с педалью тормоза. Это позволяет получить доступ к левой части отопителя (по ходу движения) и к самому радиатору.

Основные отличия печки Приоры с кондиционером от стандартной

Главной особенностью этого устройства является наличие в воздуховоде отопителя, радиатора испарителя кондиционера, который охлаждает проходящий через него воздух.

Принцип работы кондиционера

На всех автомобилях, оборудованных этими устройствами, примерно одинаковый набор узлов. В него входят следующие элементы:

Блок управления.
Реле и предохранители.
Радиатор кондиционера с вентилятором.
Компрессор с электромуфтой.
Испаритель.
Алюминиевые трубки для соединения.
Датчики и провода.

Основной особенностью этого газа является его способность понижать температуру при сильном сжатии. То есть чем сильнее давление в системе, тем ниже температура при испарении. Такая вот интересная это вещь. В общем, компрессор при включении нагнетает давление в испаритель, находящийся в корпусе отопителя на пути всасываемого мотором воздуха. По обратной трубке нагревшийся газ идёт в радиатор, расположенный перед основным теплообменником системы охлаждения. И оттуда под давлением опять в испаритель. Включается кондиционер с панели управления блока, кнопкой, вмонтированной в рукоять режимов отопителя.

Отличия

Именно присутствие испарителя и диктует требование к расположению узлов печки. Именно поэтому электромотор отопителя «Приоры» расположен не вертикально, как на стандартной печке, а горизонтально. И салонный фильтр «Приоры» вместо горизонтального положения занимает вертикальное. Об этом имеется отдельная статья по замене салонного фильтра «Приоры».

Радиатор печки «Приоры» с кондиционером

Его тоже расположили несколько иначе. Отличие в том, что он выходит не в сторону вакуумного усилителя тормозов, как на простой «Приоре» а вперёд. То есть в направлении двигателя автомобиля. Всё это делается для того, чтобы не пришлось демонтировать всю печку для замены узла.

Вентилятор отопителя

Двигатель на таких печках, как уже говорилось расположен вертикально. Одна деталь. Если установлен кондиционер «Панасоник», то его злектромотор расположен в правой части печки (по ходу автомобиля). А вот на системе «Халло», в левой. Рядом с радиатором. Двигатель кондиционера «Хало» немного меньше чем мотор «Панасоник».

Испаритель кондиционера

Ну и, конечно, радиатор испарителя. Он установлен в правой половине отопителя, прямо на входном отверстии для воздуха

Именно его наличие и требует особой осторожности при ремонте и замене любой детали системы климат-контроля

Замена радиатора отопителя ВАЗ 2110

Отопитель старого образца (до сен.2003г)
Отопитель нового образца (после сен.2003г)

Можно слить часть тосола с блока двигателя. Откручиваете крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленной ведро должно выбежать около 4х литров антифриза (если чистый, то можно заливать потом повторно).
А можно слить только через расширительный бачок. Снимаем шланг у печки и выливается около 1л тосола. Далее снимаем вот этот резиновый патрубок (чтобы не мешался), ослабив три хомута:

Выберете модификацию т/с для поиска радиатор печки

Двигатель: объем — 1.6 л., мощность — 82 л.с., тип — бензиновый, модель — BA3 21703. Привод: передний. Год выпуска: 2009- наст. время

Двигатель: объем — 1.6 л., мощность — 98 л.с., тип — бензиновый, модель — VAZ-21126. Привод: передний. Год выпуска: 2009- наст. время

Двигатель: объем — 1.6 л., мощность — 106 л.с., тип — бензиновый, модель — VAZ-21127. Привод: передний. Год выпуска: 2014- наст. время

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Замена радиатора

Для работы понадобится стандартный набор инструментов, куда входят торцевые ключи 10 и 13, бокорезы, крестовая отвертка, а также ключ на 8. В обоих случаях вам придется отсоединять шланги системы отопления, из них будут выливаться остатки охлаждающей жидкости, поэтому сразу подставьте емкости под патрубки отопителя. Потом жидкость можно будет вернуть в систему.

С кондиционером

В первую очередь нам нужно снять резиновый уплотнитель ветровой накладки, чтобы получить доступ к деталям;
Переходим к шумоизоляции моторного щита. Нам необходимо демонтировать ее среднюю часть, заранее сняв шланги с креплений. Снизу шумоизоляция крепится 3 винтами, 2 гайками и шайбой, сверху – 3 саморезами. Рекомендуется использовать удлинитель для инструментов, так как до некоторых креплений будет сложно добраться;
После демонтажа защиты вы увидите уплотнитель из поролона, который закрывает радиатор отопителя;
Чтобы снять крышку, нам необходимо выкрутить 3 самореза – 1 вы найдете по средине, а 2 других – по краям;
Мы добрались до патрубков. Чтобы их снять, нам необходимо ослабить хомуты и поднять патрубки вверх. Аккуратно, не наклоняйте шланги вниз;
Тяните радиатор отопителя на себя, пока он не выйдет из креплений.

Как видите, демонтаж радиатора в Приоре с кондиционером не требует слива антифриза. Охлаждающая жидкость выйдет только из расширительного бачка и самого теплообменника. Снятие радиатора в ВАЗ 2170 с кондиционером Panasonic проходит по такой же схеме, отличаться могут только несколько креплений. Теперь вы можете поменять изношенный отопитель на новый!

Без кондиционера

Начинается работа с отключения минусовой клеммы аккумуляторной батареи. Снимаем накладку ветрового стекла вместе с рычагами стеклоочистителя, так как эти элементы будут мешать работе;
Следующий шаг – это снятие трубок подачи охлаждающей жидкости на форсунки двигателя;
Накладку ветрового стекла держат семь винтов. Выкрутите ее, чтобы полностью снять элемент;
Теперь переходим к уплотнителю капота, в его центре вы найдете стягивающий винт – откручиваем его;

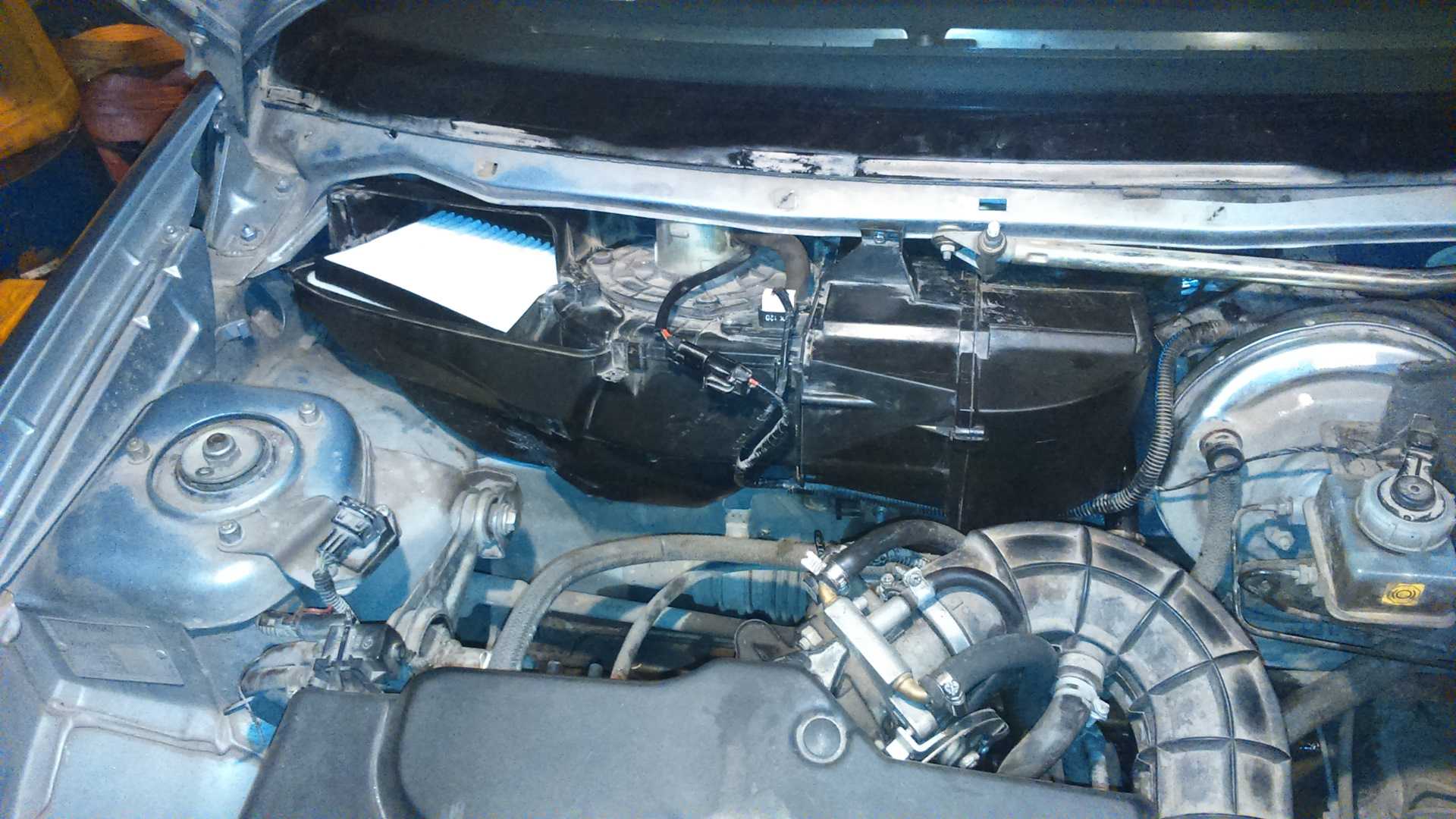

Шумоизоляция двигателя закрывает проход к системе отопителя – подденьте заглушки плоской отверткой и выверните заглушки;
Выкручиваем винты и демонтируем шумоизоляцию. Снимаем обе накладки;
Переходим к патрубкам радиатора. Ослабляем хомуты и демонтируем их, заранее подготовив емкость для антифриза. Заглушите патрубки, чтобы не сливать весь тосол;
Вам необходимо снять всю проводку, которая идет к печке;
Далее снимаем держатель проводов и отводим его в сторону, теперь переходим в салон Приоры;
Вооружившись ключом на 13, откручиваем крепления кронштейна вместе с тормозной педалью. Смещаем детали в сторону;
Откручиваем 3 винта и получаем доступ к радиатору;
Замена выполняется в обратной последовательности.

Видеоинструкция по замене потекшей печки:

Что делать если шумит печка на Лада Приора

Статья посвящена очередной проблеме, с которой сталкиваются многие владельцы Лада Приора. Знакомая ситуацию, когда вентилятор печки гудит, свистит, воет или издает гул. Причин неисправности может быть несколько, расскажем о каждой из них подробно..

Еще в 2009 году АвтоВАЗ опубликовал информационное письмо, в котором описывалась ситуация с шумом в виде свиста вентилятора климатической системы Panasonic. Причина была в неплотном прилегании заслонки.

Для устранения шума печки необходимо доработать конструкцию отопителя, установив дополнительный уплотнитель на заслонку, используя Сплэн размерами 8х10х100 мм.

Посторонние шумы вентилятора печки «Приоры» также могут быть связаны с сильным люфтом оси, на которой он установлен. Для его устранения следует разобрать вентилятор и установить снизу дополнительную шайбу. При сборке смазать трущиеся детали смазкой.

Часто бывает так, что шум печки есть только на холодную, а при прогреве салона свист пропадает. Попробуйте смазать втулку ротора электродвигателя. Варианта два, либо разбирать отопитель и вентилятор, либо снять только жабо (ветровую накладку) и просверлить сбоку в месте, как указано на фото.

Потребуется сверло диаметром 3 мм и длиной 15-20 см. В получившееся отверстие заливаем синтетическое масло, используя шприц. По окончанию работ отверстие закрыть подходящим материалом.

Шелест при работе печки может появиться из-за попадания посторонних предметов в лопасти вентилятора, например, попал сухой листик. Удалить его можно через бардачок.

Если никакой метод не помог решить проблему шума печки, может просто детали выработали свой ресурс (втулки, подшипники и т.д.) и их следует заменить на новые, либо установить новый вентилятор печки в сборе.

А вы сталкивались с подобным свистом и воем? Каким образом удалось решить проблему? Напомним, это не единственный недостаток, который достался автомобилю с завода. Источником постороннего шума может быть коробка передач.

Ключевые слова: печка лада приора

замена радиатора печки приора без кондиционера

Отопитель (печка) и кондюк — устройство, сервис, неисправности, снятие и установка отопителя (печки) и радиатора на ВАЗ 2170 2171 2172 Приора (Priora)

Что такое радиатор отопителя системы остывания Приоры догадываются многие, но все знают наверное. В народе для данного отопителя есть свое заглавие радиатор печки. Это занчит, что сначала он применяется в прохладный период времени, когда проходящий через радиатор печки воздух подогревается и подается в салон. А раз так, то и вспоминают про этот самый радиватор печки в самый неподхлодящий момент, когда на улице уже зима и холодно, и тогда начинаются ремонтные работы и изыскания по поводу того, как поменять, да где что поглядеть и починить. По сути «как», да «что» тоже важный фактор, ведь без определенных познаний в систему Приоры не залезешь, толку от этого не будет разве что потраченное время. Итак вот, для того чтоб для вас было понятней что и для чего, также легче было отремонтировать вашу печку на Лада Приора, мы и подготовили данную статью.Ъ

Кстати, она не только лишь о печке, да и системе кондиционирования и о кондюке, так что об этом мы также побеседуем.

Особенности конструкции печки — отопителя Лады Приоры ВАЗ 2170 2171 2172 (Lada Priora)

На автомобиле Приора установлена печка — отопитель (рис. 1) жидкостного типа, объединенный с системой

Главные элементы отопителя:

– теплообменник отопителя (радиатор), созданный для нагрева поступающего в салон воздуха теплом охлаждающей движок воды;

– вентилятор с электронным приводом (нагнетатель), обеспечивающий регулируемую подачу внешнего воздуха к заслонкам отопителя;

– заслонка регулятора температуры воздуха, поступающего из отопителя в салон, от положения которой зависит количество воздуха, проходящего через теплообменник отопителя, и внешнего воздуха, проходящего в обход теплообменника;

– заслонки распределителя 4 воздухообогрева, которые распределяют воздух, поступающий в салон из отопителя по воздухопроводам 2, 6, 8 и 9 либо для обдува ветрового стекла.

Рис. 1. Система вентиляции и отопления салона Приора: 1 – левое боковое сопло вентиляции; 2 – левый воздухопровод вентиляции; 3 – сопло подогрева бокового стекла; 4 – распределитель воздухообогрева; 5 – отопитель; 6 – правый воздухопровод вентиляции; 7 – правое боковое сопло вентиляции; 8 – воздухопровод подогрева ног; 9 – воздухопровод подогрева салона; 10 – центральное сопло вентиляции.

В свою очередь выставленные узлы печки Пироры можно разбить на соситавляющие. Начнем с блока рассредотачивания

Сейчас взглянем из чего состоит отопитель печки, который как и в десятом семействе устанволен со стороны моторного отдела, другими словами устанавливается и снимается со стороны мотора.

1, 3 — корпусные детали отопителя Приора, 2 — воздушный фильтр, 4 — моторедуктор, 5 — радиатор печки, 6 — датчик, 7 — вентилятор печки (отопителя).

Набросок 2 Главные элементы вентиляции центральной части в автомобиле Лада Приора
