Замена опорных подшипников форд мондео 4

Какие признаки поломки опорного подшипника

Есть два признака, показывающих что амортизаторные опорные подшипники изношены.

Это:

стук в передних колесных арках во время вращения руля;
плохая управляемость автомобилем.

Конечно зависит еще от конструкции рулевого механизма, амортизаторов, подшипников. Например, на «десятке» ВАЗ 2110 внутренней обоймой подшипника является втулка. По мере ее износа появляется люфт штока амортизатора, так как шток сажается в эту втулку. Это является причиной нарушения развал-схождения. Определятся, изношена втулка подшипника или нет путем раскачивания автомобиля поперек.

Признаком такой поломки является постоянное вращения руля во время движения. Из-за нарушенного развала-схождения быстро изнашивается опорный подшипник амортизаторов, соединительные рулевые тяги, наконечники, шины.

Виды опорных подшипников

Опорные подшипники классифицируются в зависимости от конструктивной особенности на несколько видов. К ним относятся:

Подшипник со встроенным внутренним или наружным кольцом. На корпусе у таких видов есть специальные отверстия для крепления подшипников.
Подшипник с отделяемым внутренним кольцом. Наружное кольцо крепится к корпусу, а внутреннее подвижное. Такой вид подшипника устанавливается в узлы, где требуется высокая точная подвижность наружных колец.
Подшипник с отделяемым наружным кольцом. Этот вариант противоположный предыдущему. У этого внутреннее кольцо соединяется с корпусом, а наружное подвижное. Применяется когда требуется высокая точность внутренних колец.
Одиночно-раздельный. Наружное кольцо разделяется в одной точке. Конструкция обеспечивает высокую точность вращения наружного кольца.

Тонкости процесса замены опоры амортизатора

Опора амортизатора в замене не требует стяжки. Инструментальная база и приспособления прежние (штатные, согласно размеру гаек и болтов). Опора амортизатора в замене предусматривает следующие манипуляции:

отвинчивание крепления опоры;
поднятие средства передвижения до тех пор, пока амортизационный шток не выйдет из опоры;
допускается утопление штока руками и выдавливание старой амортизационной опоры;
очищение посадочного места опоры от загрязнений;
утопление амортизационного штока и подвод новой опоры;
крепление опоры без ввода штока в опору;
постановка автомобиля на место подразумевает параллельное наблюдение за правильным внедрением амортизационного штока к его месту в опоре;
после успешной установки штока, гайки закручиваются и затягиваются, а домкрат опускается.

Опора амортизатора в замене с обратной стороны подразумевает аналогичный ход манипуляций.

Правильное выполнение установки опорного подшипника

Установка опорного подшипника на Ford Mondeo 4 — это несложная операция, которую можно выполнить своими руками при наличии необходимого инструмента и знаниях правильного подхода

Важно помнить о том, что неправильная установка подшипника может привести к серьезным поломкам и повреждениям в двигателе автомобиля

Прежде всего, необходимо подготовиться к установке опорного подшипника. Проверьте, чтобы все необходимые инструменты были под рукой: ключи, отвертки, съемники и прочее. Также стоит убедиться, что новый подшипник имеет точно такие же параметры, как и старый. Это поможет избежать ошибок при установке.

Далее, нужно поднять переднюю часть автомобиля и установить его на надежные опоры. Затем снимите колесо с той стороны, где необходимо установить новый подшипник. После этого отверните болты, которыми закреплен тормозной диск.

Теперь можно приступить к самой установке опорного подшипника. Сначала нужно внимательно очистить место установки от грязи и остатков старого подшипника. Затем плавно установите новый подшипник на свое место, не допуская его перемещения во время установки. Чтобы обеспечить надежную фиксацию подшипника, затяните болты крепления с заданной технической характеристикой.

После установки подшипника необходимо проверить правильность работы системы. Убедитесь, что подшипник правильно вращается и не вызывает шумов или вибраций. Если возникают какие-либо проблемы, рекомендуется обратиться к специалисту или сервисному центру для диагностики и решения проблемы.

Важно помнить, что установка опорного подшипника — это ответственный процесс, который требует аккуратности и соблюдения технических требований. При необходимости всегда лучше обратиться к профессионалам, которые смогут провести процедуру установки качественно и безопасно

Подготовка к замене подшипника

Перед заменой опорного подшипника, припарковать автомобиль на ровную поверхность и обеспечить освещение. Ручной тормоз выключен, включена первая передача, не забудьте поставить метчики под задние колеса.

Необходимый инструментарий:

Ключ торцевой длинный;
Набор целей (18, 15, 17, 32, 15);
Набор с шестигранником;
Отвертка;
Молоток;
Разъем;
Съемник шаровых опор (опция);
Муфты для рессор амортизаторов;
Динамометрический ключ (опция).

Замена опорных подшипников Ford Mondeo. ремонт несложный, но в автомастерских за иномарку возьмут 3000-5000 рублей. Эта статья содержит подробные инструкции по замене подшипника Ford Mondeo 3 Передняя стойка поддержки (4, 2, 1) с подробным описанием операций, а также фотоотчет и поддержка

Конструкция передней подвески у американцев надежна, ведь производитель позаботился о качестве сборки, обеспечил прочность используемых деталей. Передние стойки не исключение, но под воздействием внешних факторов возникают уязвимости, например, выходит из строя опора опоры.

Срок службы элемента определяется пробегом, как отмечает поставщик, он колеблется от 100000 км до 150000 км, но здесь все индивидуально, ведь на долговечность влияют факторы, описанные ниже.

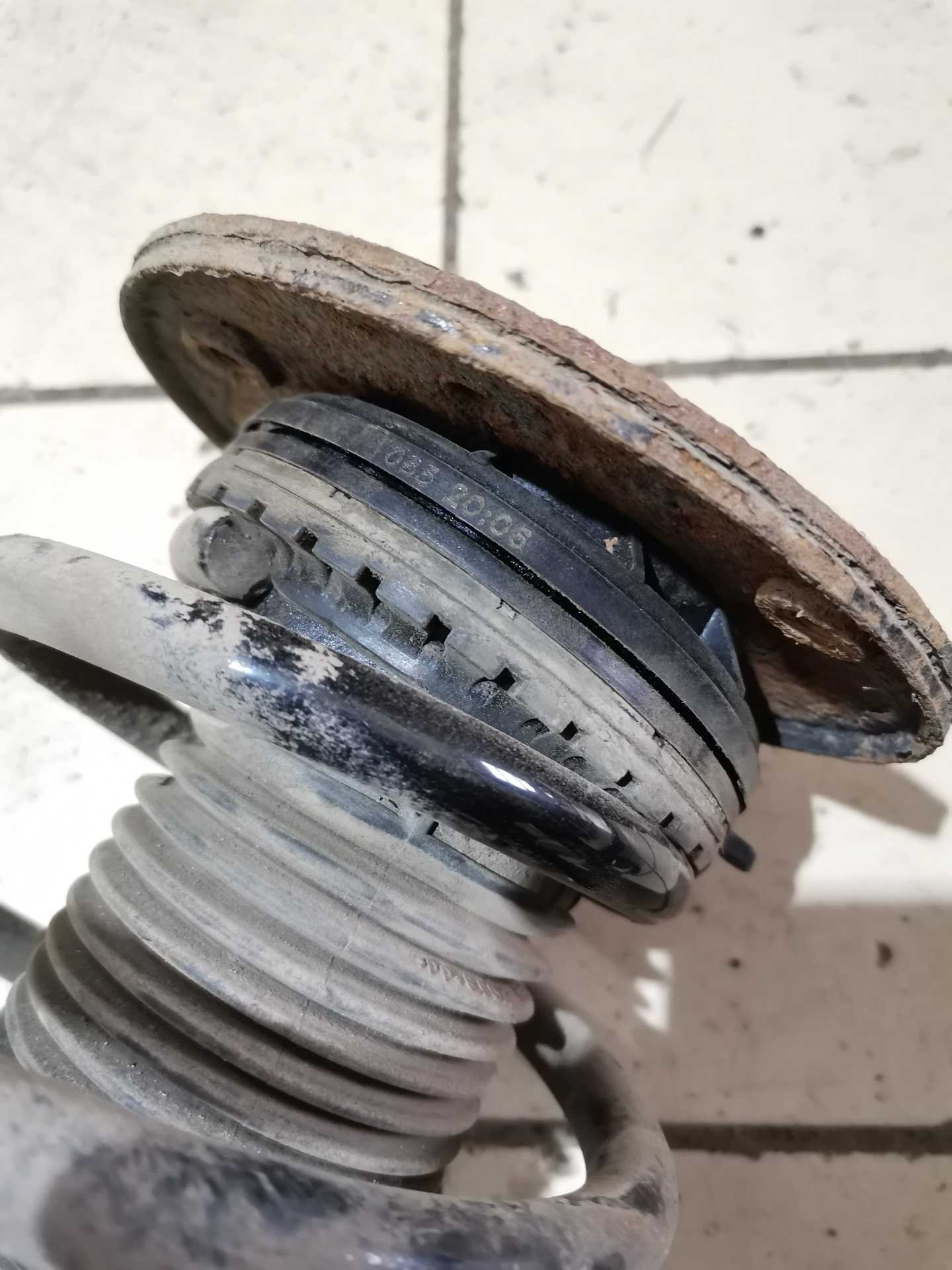

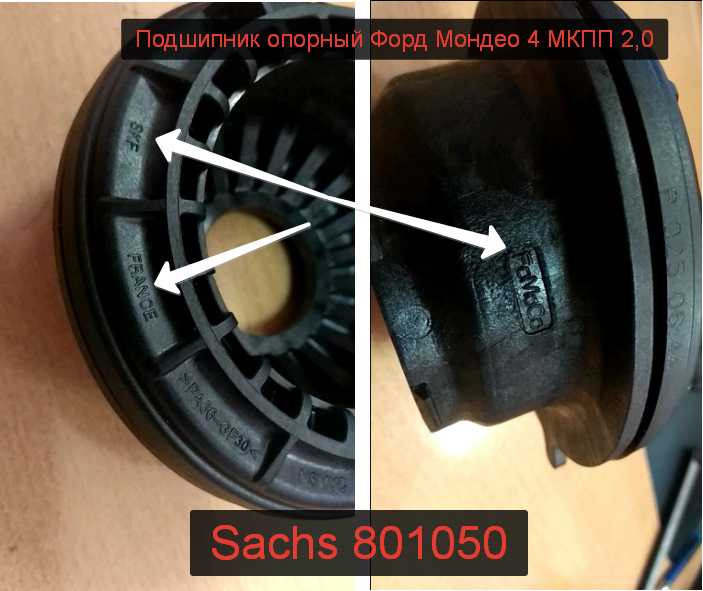

Подшипник амортизатора Ford Mondeo

Процедура замены

Давайте узнаем, как заменить коренные подшипники в Ford-Mondeo 3. Для начала нужно подготовить следующий инструмент:

Набор ключей;
Инструмент для разборки стеллажа;
храповые головки;
гаечный ключ для бара
пружинные компрессоры.

Работы необходимо выполнять на подъемнике или с помощью домкратов. Здесь вам нужно будет снять колеса и амортизаторы. Как только все будет готово, можно приступать к работе:

Поднимите переднюю часть машины и снимите колеса. Если у вас проблемы с креплениями, используйте WD-40. Затем с помощью торцевого ключа 15 или 18 ослабьте опорный подшипник. Не откручивайте полностью. Используйте гаечный ключ и шестигранник, чтобы открутить верхний наконечник стабилизатора поперечной устойчивости

Осторожно отсоедините коммуникации от системы ABS и тормозного шланга. Полностью открутите болт поворотного кулака от сиденья

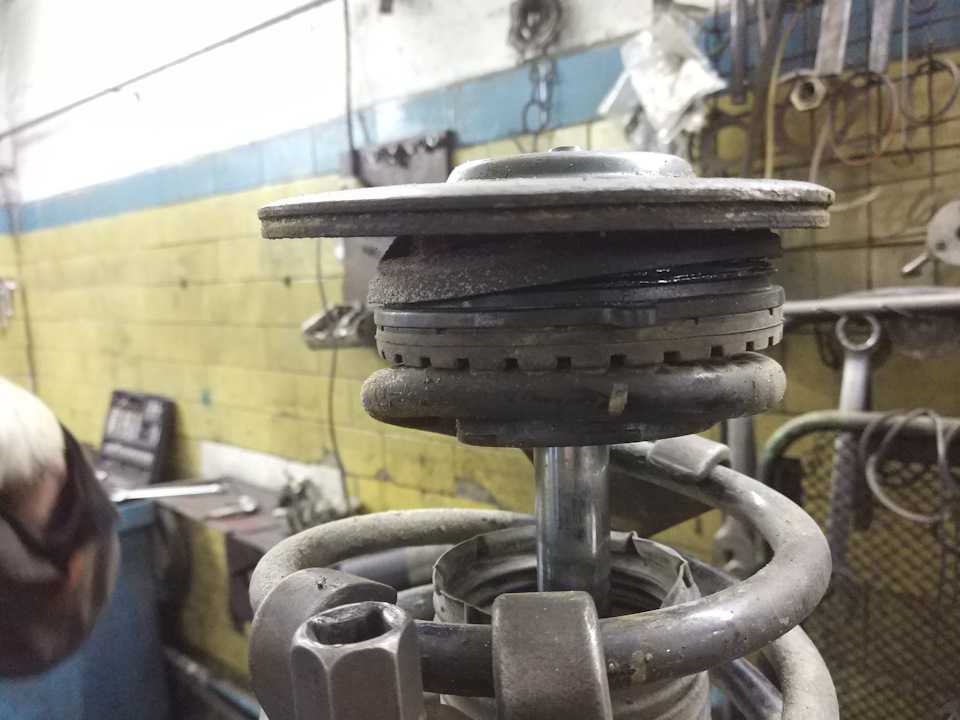

С помощью торцевого ключа открутите крепление привода в ступице. Теперь вам нужно попасть под машину. Подвесной стержень или аналогичный инструмент следует вставить в отверстие зажима стойки и затем расстегнуть. Альтернативный способ разборки. вытягивание вручную или, ударив по стойке, через ступицу. Снимаем три стойки к стеклу. Один из них скрыт под пластиковым козырьком. Снимите подставку. Затяните пружину, пока верхняя катушка не отсоединяется от опорного подшипника. Откручиваем крепление и снимаем опорный подшипник. Поместите новую деталь в сиденье и соберите всю конструкцию.

Эта работа выполняется на обоих амортизаторах. После замены проведите тест-драйв, чтобы убедиться в отсутствии скрипов и других посторонних шумов в подвеске. Если проблема не исчезнет, потребуется детальная диагностика шасси в специализированном техцентре.

Периодичность замены и признаки поломки

Если вы задаетесь вопросом, как часто опорный подшипник заменяется на Форд-Мондео 4, вы уже изучили множество источников, в том числе техническое руководство для автомобиля. Частота замены напрямую зависит от нагрузки на подвеску. Средний срок службы упорных подшипников составляет от 100 до 150 тысяч километров. Однако при обычном движении по бездорожью или по плохой дороге срок может быть сокращен вдвое или втрое. Если позволяет время, рекомендуется проверять состояние опорных подшипников каждые 20-30 тысяч километров.

Если не хотите углубляться в дизайн автомобиля, обратите внимание на характерные признаки. Критический износ или выход из строя подшипников могут сопровождаться следующими симптомами:

появление стука при повороте руля или столкновения с небольшими препятствиями;
плохая реакция автомобиля на руль, появление инерции;
значительное ухудшение маневренности автомобиля;
расстройство коллапса.

Видео на тему

07.11.2015 111

Опорный подшипник (в простонародье «опорник») – это подвид, который относится к подшипникам качения. Этот вид подшипников нашел широкое применение на современных авто, за счет простоты установки, способности выдерживать высокие нагрузки, и прекрасным эксплуатационным характеристикам.

«Опорник» располагается под капотом, в верхней точке «стакана» кузова, в котором установлена амортизационная стойка. Опорный подшипник призван соединять кузов и амортизаторы, благодаря «опорнику» вес автомобиля передается на колеса, которые вращаются. Этот элемент ходовой части весьма важен, без него об управляемости и комфортной езде не могло бы быть и речи.

От обычного подшипника, опорный отличает — толстое наружное кольцо (обойма). Такая конструктивная особенность объясняется необходимостью выдерживать серьезные нагрузки и удар, которые поступают от колес.

Как проверить исправность опоры передней стойки

Проверка ОП выполняется, когда автомобиль стоит на ровной площадке, колеса при этом вывешивать не нужно. Производится диагностика следующим образом:

один из участников проверки спереди раскачивает машину вверх-вниз;
другой человек производят визуальный осмотр, смотрит, нет ли люфтов.

Дополнительно можно покрутить рулем и понаблюдать за поведением амортизаторов, положить руку на верхнюю опору во время вращения рулевого колеса или раскачивания автомобиля – если есть люфт, рукой он будет ощущаться, также могут раздаваться щелчки, скрип. Еще вариант диагностирования – взяться за верхнюю чашку, выступающую над стаканом, и попробовать ее покачать из стороны в сторону, в этом случае люфт также будет заметен.

Признаками неисправного опорного подшипника может быть:

стук в передней подвеске во время движения машины;
периодически возникающий скрип во время поворота руля;
хруст, стук спереди при езде по неровной дороге, например, при движении на железнодорожном переезде;
туго вращающийся руль;
неустойчивость автомобиля на трассе.

Точно выявить неисправность удается лишь при разборке амортизаторных стоек, произведя визуальный осмотр деталей.

Как понять, что опорный подшипник разрушился?

Очень просто, любой подшипник при выходе из строя будет либо вибрировать, либо скрипеть – гудеть (хрустеть), либо его просто заклинит.

Поэтому если вы заметили, что при повороте руля, у вас появляются какие-то странные звуки, типа хруста или скрипа, то возможна причина в «опорнике». Также руль станет намного тяжелее.

Самостоятельная диагностика:

Вам понадобиться помощник, сажаем его за руль, глушим мотор.
Открываем капот и снимаем заглушку с верхней части.
Кладем руку на «опорник» и просим вашего знакомого покрутить руль вправо и влево, необязательно сильно, возможно мелкие движения (руль в полоборота). Никаких скрипов и хруста быть не должно, как и никакого биения.

Не отпуская руку с подшипника, просим знакомого выйти и раскачать машину из стороны в сторону. Если стойка начнет ходить (бить) в «опорнике» значит большая вероятность что он вышел из строя.

НА СТО обычно проверяют «раскачкой», биение ни с чем не перепутать, некоторые даже щелкают.
