Как обозначается ширина колесного диска
Ширина диска указывается в строчке параметров обода. Для примера, разберём маркировку диска от ВАЗ-2110, которая обозначается так: 5Jx14/ЕT35/4×98/DIA 58.6. Первая цифра 5, это и есть размер ширины обода. Расстояние измеряется в дюймах. Чтобы перевести его в сантиметры, необходимо умножить значение на 2,54 см. В нашем случае: 5 х 2,54 = 12,7 см. Это расстояние между внутренними закраинами.
Наиболее распространённые колёсные диски выпускаются с шириной от 5 до 10 дюймов. А самый часто встречаемый тип закраины — «J» или «JJ» (внедорожники). Маркировка наносится на сам обод: у стальных «штамповок» с наружи, а у легкосплавных дисков — внутри полостей спиц. Чтобы не чистить грязное колесо, параметры можно отыскать в инструкции по эксплуатации автомобиля. Также, автопроизводитель наносит на кузов машины информационные таблички с размерами, которые чаще всего можно встретить в таких местах, как:
- перчаточный ящик (бардачок);
- обратная сторона лючка топливного бака;
- стойка водительского дверного проёма.
Если установить диски шире, то придётся приобретать более широкую резину. Умеренная погрешность размера, всего на 1-1,5 дюйма больше, придаст автомобилю лучшую курсовую устойчивость. Если ставить обода гораздо шире, то покрышки начнут задевать за колёсную нишу и арку крыла.
Более узкая ширина обода, нежели рекомендует изготовитель, уменьшает курсовую устойчивость ТС. Автомобиль начнёт «плавать» по дороге, так как резина будет слишком большая для диска. Если подбирать шины к дискам в соответствии с правилами, то рекомендуется ставить на зиму колёса немного поуже, а летом — пошире.
На какие автомобили подходят диски с разболтовкой 5х114
На какие машины подходят диски 5 на 114? Как было сказано выше, разболтовка дисков в значительной степени зависит от массы автомобиля и, соответственно, распределения нагрузки на каждое колесо.
Это означает, что инженерные расчёты разделяют количество шпилек для колёс на 4 шт. для малолитражных и компактных автомобилей, 5 шт. устанавливаются на седаны бизнес-класса, минивены, кроссоверы и некоторые статусные авто, а тяжёлые полноразмерные внедорожники и автобусы с числом посадочных мест больше 12 комплектуются 6 шпильками.
Размерности колёсПо длине шпильки также есть разграничение, потому что от неё зависит то, какая толщина стали в диске допустима для той или иной марки автомобиля.
Так, разболтовка 5х114, обозначающая крепление колеса на 5 шпилек по 114 мм каждая, подходят на следующие популярные марки машин:
- Практически все люксовые модели знаменитых японских марок Nissan, Toyota и Honda, соответственно, Infinity, Lexus и Acura, которые имеют в своих модельных рядах седаны бизнес и премиум класса, а также паркетники.
- Самые популярные корейские марки авто – Kia и Hyundai, вне зависимости от размерности, класса и года выпуска имеют эту разболтовку.
- Китайцы, преимущественно скопировавшие технологии у своих соседей, также пытаются не отставать от конкурентов в плане надёжности крепления колёс и ставят их на марки Geely, DongFeng, Haval и некоторые другие бренды.
- Одни из самых популярных марок в нашей стране японского производства, такие как Nissan, Mitsubishi, Honda, Mazda и Toyota устанавливают разболтовку 5х114 на многие модели, за исключением полноразмерных внедорожников, масса которых может превышать 2 тонны.
Важно!
Подобные способы крепления дисков можно найти на некоторых европейских и американских моделях – Renault, Peugeot, Ford и т. д
Что касается отечественных автомобилей, выпускаемых заводом «АвтоВАЗ», большинство моделей комплектуются разболтовкой 4х98 или 4х100, так как отечественные инженеры не считают необходимым перестраховываться, удорожая тем самым свои автомобили путём установки 5 шпилек на ступицы.
Эксклюзивные диски
Колёса с нулевым вылетом
Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.
Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.
Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.
Источник kolesa.guru
В этом посте я напишу как измеряется вылет колёсных дисков
. На изучение этого вопроса меня сподвигнуло приобретение моим мч стопицотого комплекта дисков, в которых параметр ЕТ был неизвестен.
Итак, имеем: ретро Rays Volk Racing Mesh B
– пара 7J, пара 7,5J. Диски 1981 года!) Вспоминая школьный курс математики, получаем, что им
Для измерения вылета понадобится ровная рейка и измерительная рулетка.
Переворачиваем диск лицевой стороной вниз и прикладываем реечку на обод диска. Измеряем рулеточкой расстояние от привалочной поверхности диска к ступице до нижнего края планки. Получаем тыловой отступ А в мм. У нас он равен 118мм.
Далее переворачиваем диск, таким образом кладём его тыльной стороной вниз и прикладываем рейку к ободу. Измеряем расстояние от привалочной поверхности диска к ступице (как в прошлом пункте) до нижнего края планки. Получаем фронтальный отступ В в мм. В моём случае 100мм.
Вылет колеса (ET) получаем путем расчета по формуле: ET = (A+B)/2 – B
= (118+100)/2 – 100 = 9
Вот и всё — вылет 9мм.
Комментарии 87
За старание и математику 5+! Молодцом!
девушка, ты гений)) все думал, как замерить, начал читать, дочитал до доски и меня осенило, как я раньше не додумался))))) Спасбо!
а если диски минусовые?
достойно! Спасибо помогло:)
Не каждый парень за рулем знает это, а девчонка то умница! ))
погуглил направил сюда ))), все вроде бы понятно. Значит измеряем так размер А, это задняя часть, Б передняя. Если получается -, значит вылет отрицательный, так? Что такое ХАМП? ))
дама перемудрила) делать, если не ошибаюсь, проще так: допустим ширина диска 8.5 дюйма. 1 дюйм = 25.4мм, следовательно ширина диска 8.5*25.4=215,9мм. чтоб узнать где центр — просто делим пополам: получаем 108мм. ну и как девушка подсказала — переворачиваем диск лицевой стороной вниз, прикладываем рейку на обод диска. Измеряем рулеткой расстояние от привалочной поверхности диска к ступице до нижнего края планки. На моих летних это расстояние равно 154мм. А далее мы находим модуль разницы последних двух величин: |108-154|=46мм. — вот вылет моих летних катков)
дама перемудрила) делать, если не ошибаюсь, проще так: допустим ширина диска 8.5 дюйма. 1 дюйм = 25.4мм, следовательно ширина диска 8.5*25.4=215,9мм. чтоб узнать где центр — просто делим пополам: получаем 108мм. ну и как девушка подсказала — переворачиваем диск лицевой стороной вниз, прикладываем рейку на обод диска. Измеряем рулеткой расстояние от привалочной поверхности диска к ступице до нижнего края планки. На моих летних это расстояние равно 154мм. А далее мы находим модуль разницы последних двух величин: |108-154|=46мм. — вот вылет моих летних катков)
Одна проблема: ширина диска это НЕ расстояние между закраинами и измерить её на диске, например, с покрышкой, уже не получится. Как предлагаете измерить расстояние от плоскости контакта до границы ширины диска? Измерительный уголок состряпаем? Ну, там же нет вертикали, к которой можно приложить рулетку. Так что девушка молодец, умно и в 2 действия, без выпендрежа.
Источник www.drive2.ru
Современные колесные диски – это не только одна из составляющих ходовой части автомобиля, но и важный элемент его экстерьера. Однако перед тем как украсить свою машину новыми дисками, следует знать, как это может повлиять на конструкцию подвески, и как могут измениться ходовые качества авто.
Рекомендации производителей
Среди автопроизводителей нет единого мнения по поводу допустимого отклонения от вылета и одни настаивают на полном соответствии с их рекомендациями, другие – допускают разбег в пределах +/– 5 мм, а третьи самостоятельно указывают несколько вариантов вылета. С чем же связана столь большая разница во мнениях?
Уменьшенный вылет колесных дисков
Дело в том, что в условиях конкуренции автоконцерны вынуждены экономить свои ресурсы, поэтому нагрузки на все элементы машин рассчитываются с предельной точностью. Так что даже небольшое несоответствие с заявленными характеристиками может привести к поломке детали.
Нужны ли разные детали для разных комплектаций одной и той же модели авто
Над созданием одного автомобиля работает огромное количество человек – от дизайнеров до сборщиков салона
Конечно же, отдельное внимание уделяется ходовой части. В процессе её разработки учитываются сотни параметров, каждый из которых позволит определить требования к конструкции отдельных элементов
Сегодня на автомобильном рынке представлено множество марок авто, а моделей – ещё больше. Довольно распространенной стала ситуация, когда производитель выпускает на рынок модели, которые отличаются только объемом двигателя. Казалось бы, комплектующие для них также должны быть одинаковыми, но это не так. Отличатся могут многие детали, среди них:
- Рычаги;
- Шаровые опоры;
- Сайлентблоки;
- НРТ и пр.
Такие решения весьма закономерны. Малейшее отличие в массе или габаритных показателях мотора влияет на распределения сил, оказывающих влияние на ходовую часть и подвеску, в частности. Исходя из этого, для обеспечения необходимой маневренности и комфортного хода, необходимо применение других комплектующих. Выходом из подобных ситуаций ранее служило создание хорошего запаса прочности для ведущих узлов авто. Сейчас же такой подход уходит в прошлое, уступая место точным расчетам, за счет чего достигается значительное снижение стоимости разработки и изготовления транспортных средств.
https://youtube.com/watch?v=wBtwads0DEA
В чём измеряют вылет диска ET?
Параметр
измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая)
рейка, длина которой совпадает с радиусом колеса.
- Прежде всего нужно снять с машины колесо, поставить автомобиль на
ручник. Если на колесах литые диски, процедура значительно упростится, так как
все гайки на них открыты. В противном случае придется снимать колпак. - Теперь можно снять с колеса диск. Делать это нужно резким
движением. - Колесо следует положить на землю противоположной от ступицы
стороной. Деревянную рейку кладем поверх обода диска. - Затем при помощи линейки измеряем расстояние от контактирующей со
ступицей поверхности до нижней части рейки — это будет расстояние А. - Далее колесо поворачиваем к земле другой стороной, рейку также
кладем на обод. - Измеряем расстояние от низа рейки до плоскости, за которой ступица
— это расстояние Б.
Как определить вылет диска?

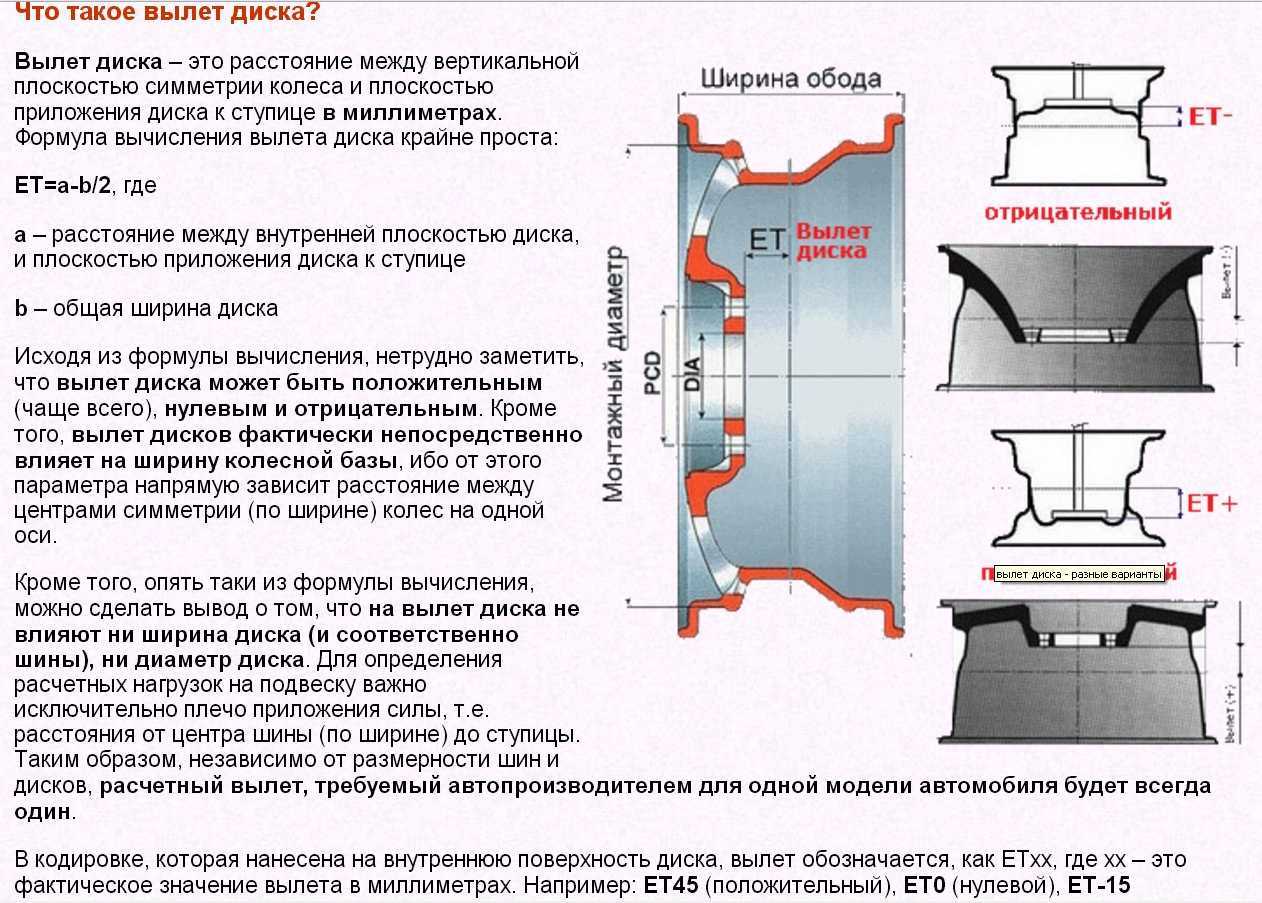

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:
ET=X-Y/2 (исчисляется в миллиметрах)
Здесь:
- ET – искомая величина (вылет).
- Y – ширина самого автодиска (общая).
- X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.
Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков. Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)
Силы воздействующие на элементы подвески
Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).
Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.
Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.
При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.
В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.

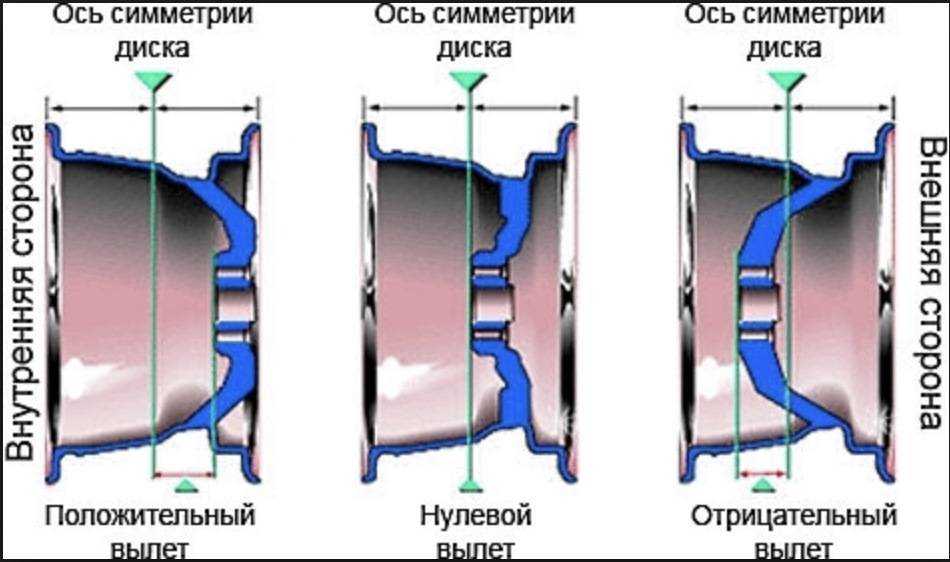

ЕТ – вылет, простыми словами
Понятно, что колёсный диск автомобиля контактирует со ступицей. Так вот, плоскость, по которой происходит их физический контакт — называется привалочной. Центр обода колёсного диска также представляет собой плоскость, только условную. Расстояние между центральной и посадочной плоскостями диска в миллиметрах и есть тот самый вылет, обозначаемый в маркировке как ЕТ (OFFSET).
- Нулевой ЕТ вылет — положение привалочной и центральной плоскостей совпадают.
- Положительный ЕТ вылет — центральная вертикальная ось колёсного диска отдалена от ступицы вовнутрь.
- Отрицательный ЕТ вылет — это обратная ситуация, когда положение, центр диска “вылетает” от ступицы наружу.
Таким образом, чем выше значение ЕТ вылета, тем глубже утопает диск в колёсную арку, “обнимая” ступицу, и это наиболее распространённый вариант. При минимальных значениях, обод колеса выдаётся наружу, что является более экзотическим решением.
MAX LOAD
Существуют еще один дополнительный параметр, который не имеет отношения к размерам диска, но он важен для правильного подбора автодиска. Этот параметр называется MAX LOAD — максимальная нагрузка на диск. Для легковых машин диски обычно изготавливаются с запасом прочности, но если диски для легкового авто поставить на джип или микроавтобус, то они могут не выдержать нагрузки и деформироваться при попадании даже в незначительную яму
Поэтому подбирая диски для джипа или другой тяжелой машины, обязательно обратите внимание на рекомендуемый параметр максимальной нагрузки на диск. Измеряется MAX LOAD в фунтах или в килограммах. Чтобы перевести фунты в килограммы, нужно разделить их на коэффициент 2,2
К примеру, если указана нагрузка 2000 фунтов (2000LB) то:
Чтобы перевести фунты в килограммы, нужно разделить их на коэффициент 2,2. К примеру, если указана нагрузка 2000 фунтов (2000LB) то:
MAX LOAD = 2000LB = 2000 / 2.2 = 908 кг
Более подробную информацию о том, какие параметры дисков подходят к вашему авто, вы можете посмотреть на страницах «Как узнать параметры диска?» или поговорить с нашими специалистами.
Дополнительную информацию по маркировке дисков вы можете узнать у специалиста по телефону:
Внимание! Все содержимое этого сайта охраняется законодательством об интеллектуальной собственности (Роспатент, свидетельство о рег. №2006612529). Установка гиперссылки на материалы сайта не рассматривается как нарушением прав и согласования не требует
Юридическая поддержка сайта — юр.фирма «Интернет и Право»
Установка гиперссылки на материалы сайта не рассматривается как нарушением прав и согласования не требует. Юридическая поддержка сайта — юр.фирма «Интернет и Право».
У владельцев внедорожников возникает множество вопросов, касающихся использования их автомобиля. Многие касаются шин, колесных дисков и их параметров.
Зачем менять вылет диска?
Изменение вылета диска позволяет поставить более широкую резину, увеличить ширину колеи автомобиля.
Изложим максимально просто техническую сторону этого вопроса. Вылет колесного диска влияет на расстояние, на которое диск смещен за пределы арки автомобиля или внутрь нее. Как известно, диск крепится к ступице колеса. Следовательно, вылет — это расстояние от центра диска (привалочной плоскости) к ступице. Данный параметр измеряется в миллиметрах, на дисках он обозначается символами ЕТ.

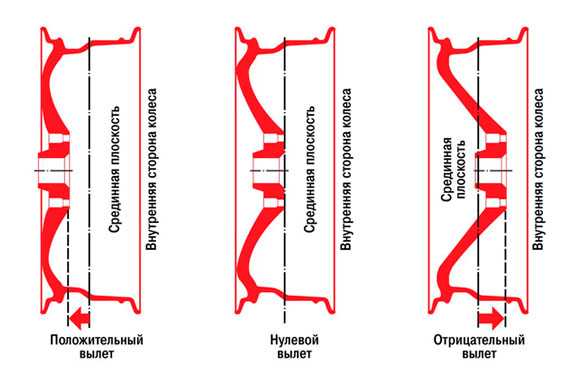

Вылет диска может быть положительным, нулевым и отрицательным:
— если центральная площадка на диске крепится строго посередине, то вылет будет равен нулю. На диске будет обозначено ЕТ 0
— если диск утопает к ступице, значит он имеет положительный вылет и обозначается тем же параметром, к примеру, ET 10
— если же диск выступает наружу, то он имеет отрицательный вылет, и обозначается, к примеру, ЕТ-19
Вылет рассчитывается по формуле:
а – расстояние между привалочной плоскостью (плоскость, которой диск примыкает к ступице) и внутренней плоскостью стального диска;
b – ширина автомобильного диска.
Советы:
1. На штатные и подготовленные внедорожники при установке стальных дисков ORW рекомендуется устанавливать диски с нулевым или отрицательным вылетом, так как данные диски расширяют колею по сравнению со штатными и помогают избежать опрокидывания автомобиля, придавая ему устойчивость.
2. Изменяя вылет диска со штатного, на отрицательный увеличивается нагрузка на детали подвески, что может привести к необходимости усиления подвески.
Компания ORW предлагает широкий выбор стальных дисков для внедорожников самых различных вылетов и размеров. У нас Вы сможете найти диск практически на любой внедорожник и для самых различных целей.
Как рассчитать вылет
Обычно вылет определяют по формуле ET = a – b/2, где:
ET – собственно, вылет («EinpressTief» — от нем. глубина вдавливания);
a – расстояние от вертикальной оси диска до плоскости его приложения к поверхности ступицы;
b – ширина колесного диска.
В зависимости от направления смещения, вылет может быть:
- нулевым, при котором привалочная плоскость совпадает с вертикальной осью диска);
- положительным, где привалочная плоскость смещена назад от оси;
- отрицательным, когда привалочная плоскость смещена вперед от оси.
Маркировка колесных дисков и обозначение вылета У большинства колесных дисков на внутренней поверхности имеется маркировка, включающая их основные параметры. Например, 7,5Jx15H25x100ET40d54.1, где обозначение ET40 указывает на то, что этот диск имеет положительный вылет, равный 40 мм. Иногда в маркировке вместо обозначения вылета литерами «ET» встречаются надписи «OFFSET» или «DEPORT».
Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)
Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.
| №п/п | Модель автомобиля | Допустимый вылет диска, мм |
| 1 | Chevrolet Camaro | 38-50 |
| 2 | Chevrolet Corvette | 38-50 |
| 3 | Chevrolet Aveo 1,6 | 39 |
| 4 | AlfaRomeo 33 | 30-38 |
| 5 | AlfaRomeo GTV | 28 |
| 6 | AlfaRomeo 145 | 38 |
| 7 | AlfaRomeo 146 | 38 |
| 8 | AlfaRomeo 166 | 35-40 |
| 9 | AlfaRomeo 155 | 38 |
| 10 | AlfaRomeo 156 | 28-30 |
| 11 | Audi А4 | 35 |
| 12 | Audi А8 | 35 |
| 13 | Audi А6 | 35 |
| 14 | Audi 80 | 35-42 |
| 15 | Audi 100 | 35-42 |
| 16 | Audi ТТ | 28-30 |
| 17 | Audi Quattro | 35-42 |
| 18 | Audi А3 | 30-40 |
| 19 | BMW 3 | 15-25 |
| 20 | BMW 3 (E36) | 35-42 |
| 21 | BMW М3 | 18-20 |
| 22 | BMW 5 | 18-20 |
| 23 | BMW 7 | 18-20 |
| 24 | BMW 7 (Е32) | 18-20 |
| 25 | BMW 8 | 18-20 |
| 26 | Citroen Berlingo | 15-22 |
| 27 | Citroen Jumper | 35 |
| 28 | Citroen Evasion | 28 – 30 |
| 29 | Citroen Xsara | 15 – 22 |
| 30 | Citroen Xantia | 15 – 22 |
| 31 | Daewoo Nexia | 38 – 42 |
| 32 | Daewoo Espero | 38 – 42 |
| 33 | Daewoo Lanos | 38 – 42 |
| 34 | Daewoo Matiz | 38 |
| 35 | Daewoo Leganza | 35 – 42 |
| 36 | Daewoo Nubira | 38 – 42 |
| 37 | Dodge Magnum 2.7 V6 | 24 |
| 38 | Dodge Avenger 2.0i | 35 – 39 |
| 39 | Dodge Caliber 2.0 | 35 |
| 40 | Dodge Caliber SRT4 2.4i | 40 |
| 41 | Dodge Caravan 2.4i | 35 – 40 |
| 42 | Dodge Challenger 6.1 V8 | 40 |
| 43 | Dodge Durango 3.7 V6 | 15 |
| 44 | Fiat Qubo 1.3 | 40-44 |
| 45 | Fiat Bravo 1.4i | 31 – 32 |
| 46 | Fiat Croma 2.2 | 35 – 41 |
| 47 | Fiat Doblo 1,9JTD 263 | 32 |
| 48 | Fiat Doblo 1.9JTD 223 | 32 |
| 49 | Ford Scorpio | 35 – 38 |
| 50 | Ford Cougar | 35 – 38 |
| 51 | Ford Explorer | 0 – 3 |
| 52 | Ford Escort | 35 – 38 |
| 53 | Ford Focus | 35 – 38 |
| 54 | Ford Focus 2 | 35 – 38 |
| 55 | Ford Fiesta | 35 – 38 |
| 56 | Ford Granada | 35 – 38 |
| 57 | Ford Galaxy | 42 – 45 |
| 58 | Ford Ka | 35 – 38 |
| 59 | Ford Mondeo 1 | 35 – 42 |
| 60 | Ford Mondeo 2 | 35 – 42 |
| 61 | Ford Mustang | 35 – 38 |
| 62 | Ford Sierra | 35 – 38 |
| 63 | Ford Scorpio | 35 – 38 |
| 64 | Ford Orion | 35 – 38 |
| 65 | Ford Puma | 35 – 38 |
| 66 | Ford Windstar | 35 – 38 |
| 67 | Ford Transit | 35 – 38 |
| 68 | Honda Shuttle | 35 – 38 |
| 69 | Honda CRX | 35 – 38 |
| 70 | Honda Accord | 35 – 38 |
| 71 | Honda Integra | 35 – 38 |
| 72 | Honda Civic | 35 – 38 |
| 73 | Honda Civic VTEC | 38 |
| 74 | Honda Concerto | 35 – 38 |
| 75 | Honda Jazz | 35 – 38 |
| 76 | Honda Prelude | 38 |
| 77 | Honda Legend | 35 – 38 |
| 78 | Honda CRV 5 | 40 – 45 |
| 79 | Hyundai Pony | 35 – 38 |
| 80 | Hyundai Accent | 35 – 38 |
| 81 | Hyundai Coupe | 35 – 38 |
| 82 | Hyundai Lantra | 35 – 38 |
| 83 | Hyundai Sonata | 35 – 38 |
| 84 | Hyundai Excel | 35 – 38 |
| 85 | Kia Shuma | 35 – 38 |
| 86 | Kia Ceed | 38 – 42 |
| 87 | Kia Leo | 35 – 38 |
| 88 | Kia Clarus | 35 – 38 |
| 89 | Kia Sephia | 35 – 38 |
| 90 | Kia Concord | 35 – 38 |
| 91 | Kia Sportage | 0 – 3 |
| 92 | Kia Mentor | 35 – 38 |
| 93 | MercedesBenz Sprinter | 45 |
| 94 | MercedesBenz A Class | 45 – 50 |
| 95 | MercedesBenz B-Class | 47 – 52 |
| 96 | MercedesBenz C-Class | 43 – 47 |
| 97 | MercedesBenz E-Class | 48 – 54 |
| 98 | MercedesBenz G-Class | 43, 50, 63 |
| 99 | MercedesBenz M-Class | 46 – 50, 60 |
| 100 | MercedesBenz S-Class | 36 – 43,5 |
| 101 | MercedesBenz SLK | 45 – 50 |
| 102 | MercedesBenz 600SL | 18 – 25 |
| 103 | MercedesBenz 280SL | 18 – 25 |
| 104 | MercedesBenz Vito | 45 – 50 |
| 105 | Mitsubishi Lancer | 35 – 42 |
ПОСМОТРЕТЬ ВИДЕО
Допустимые отклонения вылета диска по таблице рекомендуется сравнить с имеющимися на автомобиле водителя, и если они превышают нормы, то их лучше заменить.
Рекомендации производителей
Чтобы понять, что такое вылет диска ET 46, нужно понимать, сколько людей трудится над одним автомобилем. Как известно, каждая модель создается усилиями нескольких специалистов: инженеров, дизайнеров и прочих. И здесь важен не только внешний вид, ведь водитель, который будет эксплуатировать транспортное средство, должен быть уверен в своей безопасности. В этом плане подвеска автомобиля занимает далеко не последнее место. Каждая машина индивидуальна, практически как и человек – нет абсолютно одинаковых людей. По этой причине у каждой модели заводом-изготовителем устанавливается индивидуальное значение вылета, отклонения от которого недопустимы.
Нарушение допуска вылета диска ET неизбежно приводит к последствиям разной степени тяжести. В лучшем случае, что может произойти, – это сократится срок службы узлов и деталей подвески, шины будут изнашиваться неравномерно и быстро. В худшем – вся подвеска начнет стремительно разрушаться.
Как вам статья?
Мне нравитсяНе нравится
Допускаются ли отклонения по вылету диска?
Независимо от того, насколько убедительны доводы продавцов, вы должны чётко уяснить тот факт, что вылет приобретаемого диска должен на 100% совпадать с предписанием производителя транспортного средства. Ни в коем случае не допускаются малейшие отклонения, ни в одну из сторон. Объяснить столь категоричное заявление очень просто. Даже при мизерном расхождении в значениях, автоматически меняются условия работы абсолютно всех без исключения элементов подвески. При этом возникают усилия, на которые эти узлы не рассчитаны. Кроме того изменяются векторы приложений этих усилий, что тоже не предусматривается конструкцией ходовой. В итоге период службы механизмов существенно снижается, а при возникновении критических нагрузок узлы подвески могут и вовсе разрушиться, что весьма опасно для жизни.
Заявления же продавцов дисков о множестве вариантов и нюансов – это всего лишь попытка продать вам любой товар, при отсутствии идеально подходящего под ваши запросы. Слова о возможных допустимых отклонениях ощутимо расширяют предлагаемый ассортимент дисков, а следовательно, и повышают возможность заработать. Не более того.
Как подобрать колесные диски по марке автомобиля
Проще всего подобрать колесные диски, ориентируясь на рекомендации завода-изготовителя автомобиля. Еще больше облегчить задачу можно, используя раздел «Подбор шин и дисков по марке авто» здесь.
В этом разделе представлен широкий ассортимент моделей колесных ободов, предназначенных для большей части автомобилей.
При возникновении вопросов специалисты службы поддержки с удовольствием на них ответят, а также помогут подобрать колеса, имеющие необходимые параметры. Таким образом можно существенно сэкономить время на поиск подходящих литых или штампованных дисков для авто с учетом ваших предпочтений.
Как измеряется вылет диска
Бывает, что прочитать маркировку с вылетом физически невозможно. К примеру, если в ваших руках оказался старый колесный диск. Определить величину вылета поможет нехитрая инструкция:
- Уложите диск лицевой стороной на ровную поверхность.
- Положите ровную планку на обод (проводить эту процедуру удобнее при демонтированной шине).
- Измерьте расстояние от привалочной плоскости до нижнего края планки.
- Запишите это расстояние как «А».
- Переверните колесо.
- Аналогичным образом измерьте расстояние от привалочной поверхности до планки, используя рулетку. Запишите значение как «В».
- Рассчитайте вылет по формуле: ET= (A+B)/2–B.
Во время измерения не пренебрегайте точностью. Напомним, речь идет о миллиметрах!
Существует еще один способ замера вылета диска. Выполняется он аналогичным образом — с помощью ровной планки и линейки:
- Уложите колесо «лицом» на ровную поверхность.
- Приложите ровную планку к внешней стороне.
- Измерьте расстояние от опорной поверхности до нижнего края планки (от лицевого до изнаночного борта) — «В».
- Измерьте расстояние от опорной поверхности до плоскости, которая соприкасается со ступицей автомобиля — «А».
- Рассчитайте вылет по формуле: ET=А–В/2. Результаты могут быть как положительными или отрицательными, так и нулевыми.
Немного физики
Для каждой определенной модели авто заводами-изготовителями устанавливается четкая величина вылета, отклонения от которой категорически недопустимы. И дело здесь не только в возможном соприкосновении шин с элементами кузова или подвески. Нарушение предусмотренных норм, даже незначительное, неизбежно повлечет за собой в лучшем случае сокращение срока службы всей ходовой части, ускоренный и неравномерный износ шин, в худшем – быстрое разрушение подвески.
Подвеска конкретного автомобиля – это четко рассчитанная конструкторами система распределения рабочей нагрузки, и любые «корректировки» здесь будут только деструктивными. Увеличение вылета глубже «усаживает» диск на ступицу, уменьшая колесную базу, и наоборот, уменьшение вылета «выносит» колесо дальше от ступицы наружу.
Полная масса автомобиля равномерно распределена на четыре его колеса. Кроме этого, на каждое отдельно взятое колесо в месте его соединения с дорогой (пятно контакта) действует обратная сила, направленная от поверхности дороги. Нагрузка от колеса через его вертикальную ось передается на ступичный подшипник, далее на стойку амортизатора и на рычаг, а после – на наконечники рулевых тяг. Малейшее смещение колесных осей в ту или иную сторону влечет за собой увеличение нагрузки на подшипник и смещение рулевой оси, что не лучшим образом повлияет на управляемость авто.
Рассмотрим, как увеличивается нагрузка на ступичный подшипник при уменьшении величины вылета диска на 50 мм. Для этого рассчитаем момент нагрузки по формуле M = F*L, где:
M – момент нагрузки на подшипник;
F – рабочая нагрузка на одно колесо (допустим 250 кг);
L – длина плеча (изменение величины вылета).
Итак, M = 250*0,05 = 12,5 кг*м.
Стоит ли внешняя красота такого риска, решать вам.
На что влияет вылет диска
Вылет ET оказывает влияние на колесную базу автомобиля. Если параметр изменить, колесо начнёт выходить за пределы кузова — или, наоборот, уходить внутрь. Все производители четко его регламентируют и не советуют допускать даже самые незначительные отклонения в любую сторону. Проблемы могут появиться даже при отклонении в 5 мм.
Автомобили различаются по характеристикам управления и устойчивости. Поэтому у каждой машины своя величина ЕТ. В противном случае происходило бы следующее: при отрицательном значении колесо касается кузова, а при положительном — некоторых элементов подвески. Только при значениях, указанных производителем, уровень давления на подвеску будет допустимым.
Вот что происходит при наличии отклонений:
- рулевая ось смещается;
- подшипники изнашиваются раньше срока;
- управляемость ухудшается;
- шины изнашиваются быстрее;
- срок работы подвески сокращается.
Какая разница между вылетом и шириной диска?
Вылет (ET) и ширина диска – это два разных показателя, но они тесно связаны между собой. Ширина диска – это расстояние между внутренним и внешним бортом диска, которое измеряется в дюймах. Вылет – это расстояние от середины диска до его края, которое измеряется в миллиметрах.
Изучение параметров вылета и ширины диска может помочь вам выбрать правильные диски для вашего автомобиля и достичь наилучшей производительности на дороге.
- Вылет. Если вы устанавливаете диски с другим вылетом, это может повлиять на стиль вашего автомобиля и его устойчивость на дороге. Если вы устанавливаете диски с большим вылетом, то колесо отодвигается от кузова, что увеличит устойчивость автомобиля на дороге. Если вы устанавливаете диски с меньшим вылетом, то колесо приближается к кузову, что придаст автомобилю более спортивный вид и дополнительное ускорение.
- Ширина диска. Если вы устанавливаете диски с меньшей шириной, то колесо устанавливается ближе к кузову, что дает больше места для установки больших тормозов. Если вы устанавливаете диски с большей шириной, то колесо установится дальше от кузова, что улучшит устойчивость автомобиля на дороге.
Правильно подобранный вылет и ширина дисков могут принести значительную выгоду для автомобиля, но необходимо учитывать и другие факторы, такие как диаметр колеса, параметры шин и тип подвески. Не забывайте, что диски должны соответствовать техническим требованиям автомобиля и допустимым габаритам.
