УАЗ Hunter Печенег › Бортжурнал › Задний бампер, ручник, печка, фонарь

Здравствуйте! В кои то веки появилось желание выбраться в гараж. Целью является прохождение автомобилем техосмотра. Для этого в первую очередь решил установить задний штатный бампер. Т.к. болты крепления силового бампера установлены в очень неудобном месте, пришлось его резать.

В будущем надеюсь этот бампер переделывать для более удобного монтажа-демонтажа. Все болты были прикипевшие и приржавевшие, без болгарки бы точно не справился. Снял старые элементы и приступил к подготовке нового бампера. Установил номер, тоже не просто так. В местах крепления номерного знака торчали обломки болтов, пришлось их срезать у основания гайки и сверлить отверстия. Далее закрепил на бампер самодельные кронштейны крепления бампера. Открутил глушитель, крепившийся к отверстию установки штатного бампера. Заодно немного переделал крепление глушителя. И с мучениями, но установил бампер на место, очень хватало ещё пары рук.

Оказалось, что я слишком близко вырезал отверстия крепления бампера к кронштейнам и теперь пластик немного трёт кузов, решил оставить пока так, всё равно в будущем надо красить кузов.

Из минусов не работает правый фонарь подсветки номера. Буду ревизировать.

Дальше надо было сделать ручник, он у меня не работал с момента покупки. Как оказалось, механизм был выжат в крайнее положение и обратно не возвращался, так что колодки когда то были прижаты к барабану, и так и остались.

По этой причине, после замены троса мне показалось, что трос очень длинный. Снял и разобрал весь механизм, промыл керосином и смазал 158 смазкой.

Основные проблемы конструкции

Лучше установить на уазовские мосты усиленные полуоси

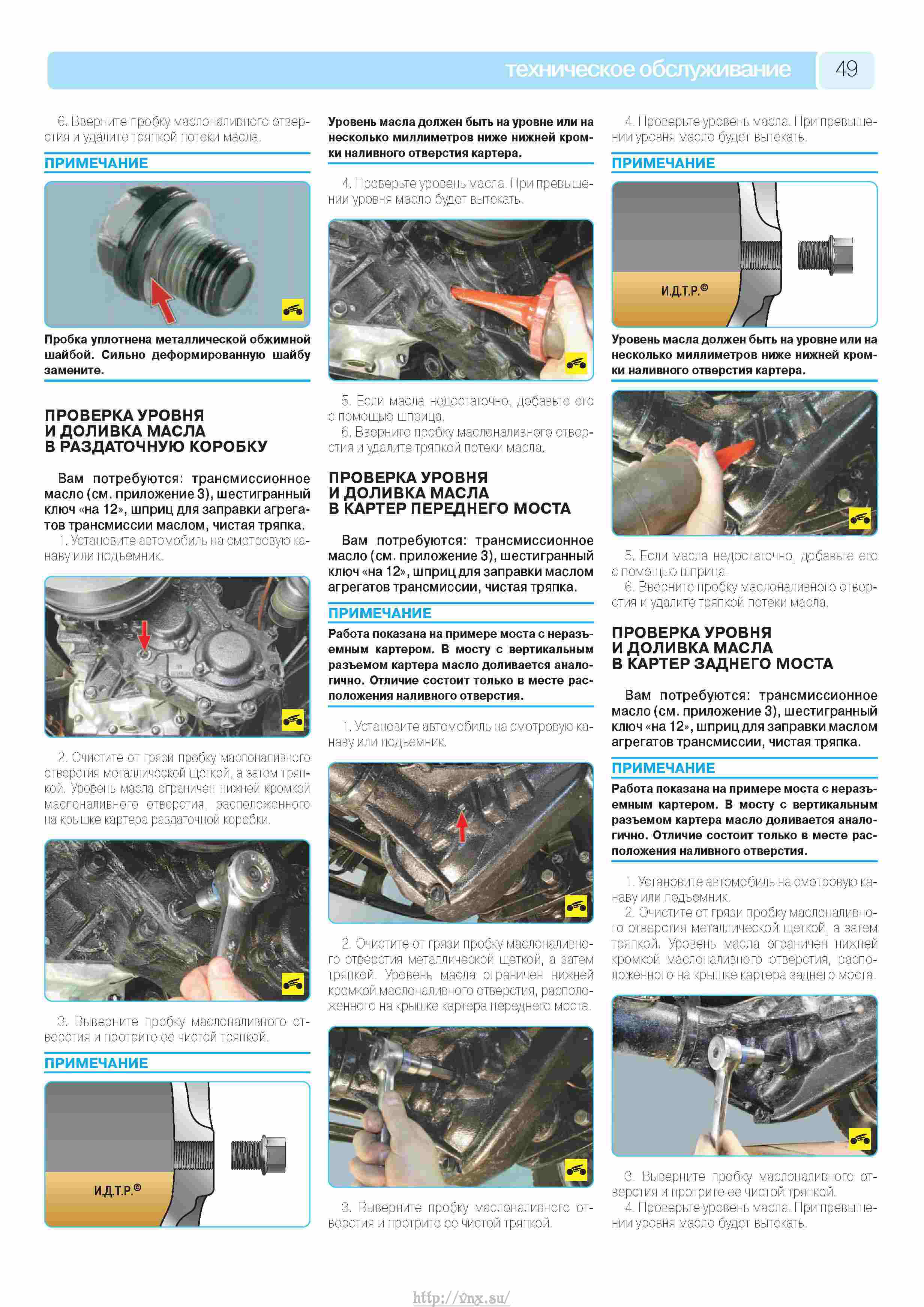

Мост — сложная конструкция, поломка которой дает сбой всей системы автомобиля. Основные неисправности заднего и переднего моста.

Дефект зубьев главной пары.
Дефект полуосей.
Протечка масла.
Дефект подшипников.
Износ шайб.

По каким причинам возникают эти неисправности? Если автомобиль оборудован задним приводом и здесь подключен передний мост, то бешеные скачки по ухабистым дорогам приведут к катастрофическим последствиям. Первой выходит из строя трансмиссия, следом все остальное. Если вы часто используете трансмиссионное масло без учета сезона, то не ждите от машины хорошей работы.

В случае возникновения осевых щелей в подшипниках происходят всевозможные сбои, поэтому очень важно время от времени проводить осмотр всех деталей автомобиля на выявление неполадок. Если в шинах часто меняется давление, то их долгая работа приведет к разрушению деталей

Дефект вала, крестовин и подшипника подвески также ведет к неполадкам.

Главной причиной большинства проблем является износ комплектующих или их плохое качество. Сильные перегрузки не отразятся на работе деталей положительным образом, все-таки берегите свой автомобиль. Недостаточное количество смазки для деталей — еще одна причина возникновения неисправностей. К неприятным последствиям приведет и неграмотная регулировка подшипников переднего моста.

Мосты от МТЗ значительно увеличивают колесный просвет

Тюнинг — это хорошее дело, но только если он проводится у настоящих профессионалов. Но довольно часто недобросовестные спецы допускают грубейшие ошибки, в результате чего ход и габариты карданного вала совершенно не совпадают с нужными параметрами. Итог — серьезная поломка и необходимость почти что капитального ремонта.

Особенности изготовления бамперов для различных моделей

Процесс изготовления самоделки для разных моделей отечественного автомобиля УАЗ может несколько отличаться в силу конструкционных особенностей кузова каждой конкретной машины. Вот несколько советов, которые помогут сориентироваться в работе:

лучше всего для изготовления бампера для УАЗ «буханки», как и для выполнения бампера на УАЗ 469 своими руками, использовать трубы с диаметром 20 мм;
«патриотовский» автобампер подходит для модели УАЗа «469»;
трубы можно использовать как для изготовления силового бампера-каркаса, так и для создания его окантовки;
при грамотном подходе к изготовлению бампера на УАЗ «Хантер» ваш отечественный автомобиль станет похож на немецкий «Гелендваген»;
если вы делаете усиленный бампер на УАЗ, убедитесь, что конструкция кузова авто рассчитана на увеличенные нагрузки: вес некоторых автобамперов может превышать 30 кг;
для такой особенной модели УАЗа, как «буханка», вам понадобиться вносить коррективы в позаимствованные, масштабированные чертежи; это можно сделать, используя коэффициент искажения (расчет коэффициента производится так: нужно разделить фактический размер, например, диаметр фары, на размер того же элемента на уменьшенном чертеже);
практически для любой модели УАЗа можно сделать тюнинг заднего бампера или переднего;
при монтаже бампера на УАЗ «Патриот», «Хантер» или любую другую модификацию машины следует использовать крепления (сварку), подходящие для сделанного автобампера (для силовых кенгурятников, имеющих внушительный вес, нужны более мощные крепления).

Назначение бампера

Какие бывают типы задних бамперов для УАЗа Хантер

Тут всё зависит от фантазии владельца УАЗ Хантер. В основном делаются 2 вида этих деталей:

Угловые или коробчатые.
Трубчатого типа.

Эти названия сами говорят о форме этого изделия. Угловые делаются в виде короба, но более брутального и приятного вида, чем установленные заводом. Ну и как бонус добавляются различные пазы и отверстия для навесных устройств.

Это интересно: Особенности автомобилей Mercedes

Вторые, обычно изготавливаются из труб, необходимого для прочности диаметра, выгнутых и сваренных так, как пожелает сам хозяин автомобиля. У каждого типа этого изделия есть свои недостатки и преимущества. Трубчатый более прочен, но при этом ограничивает возможность применения различных навесных устройств. Точнее, намного затрудняет их установку. Зато на коробчатый можно пристроить что угодно без всяких проблем, лишь бы хватило фантазии. Однако они немного слабее в эксплуатации. Хотя в любом случае прочнее заводских.

Метал и только металл в основе. И только если решено делать накладки — немного пластика. Ну а профиль метала идёт следующий:

лист толщиной 3-4 мм;
швеллер;
труба от 1 до 2 дюйма;

Ну а декорации уже на вкус хозяина. Можно использовать и фанеру и пластмассу по выбору.

Как своими руками сделать задний бампер

А вот это уже процесс разносторонний. И начинается он с изготовления чертежа.

Внимание! Чертёж можно нарисовать самостоятельно, но лучше просто скачать из интернета готовый вариант и внести свои дополнения. Это самый лучший вариант

Изготовление бампера своими руками

Для того, чтобы сделать бампер для УАЗа своими руками, следует определиться с материалом его изготовления начертить схему, подготовить инструменты и материалы. Не забудьте демонтировать старый бампер. Главное — ничего не пропустить и делать все согласно плану.

Подготовительные работы

Для производства самодельного бампера будут необходимы:

бумага, карандаш, ластик, рулетка, ножницы, картон, скотч или специальная компьютерная программа (для изготовления чертежей и вырезания из них трафарета);
сварочный аппарат;
металлические пластины, профили, прямоугольные либо круглые трубы для вырезания деталей бампера и его окантовки (подойдет сталь, имеющая толщину от 3 мм);
трубогиб (если планируется использование труб);
краска (для равномерного окрашивания изделия больше подойдет краска из баллончика);
средство против ржавчины и коррозии;
напильник;
отвертки, гаечные ключи, молоток и другие инструменты для демонтажа старого бампера и монтажа нового;
ножовка (ножницы) по металлу, дрель либо газовая горелка (нужно сделать выбор инструмента в зависимости от толщины используемого материала);
крепежные детали;
куски ветоши (ненужной ткани);
шлифовочный аппарат для заделывания сваренных швов;
наждачная бумага.

Собрав материалы и инструмент, можно переходить к начертанию чертежа на бумажном носителе или выполнению эскизов с помощью компьютера. Также следует заранее избавиться от предыдущего, старого бампера.

Чертеж и макет

В первую очередь просмотрите несколько вариантов выполнения самодельного бампера и выберите ту форму которая подошла бы по сложности производства и понравилась бы вам внешне. Тот, кто силен в такой дисциплине, как черчение, схемы бампера может создать собственноручно, предварительно сняв размеры с машины с помощью рулетки.

Альтернативным вариантом является симбиоз чужого опыта и собственных мыслей по поводу устройства будущего бампера. Если вы — приверженец современных компьютерных технологий, используйте для чертежа и 3D макета одну из программ: «АвтоКад», «Solid Works», «Katina», «Компас».

Процесс изготовления и монтажа

Начинать изготовление бампера нужно с центральной части. Вырежьте из металла кусок заданной формы и размеров согласно чертежам. Если в качестве материала были выбраны металлические профили, для их сгибания следует использовать следующий метод: нужно сделать на местах предполагаемых сгибов прорези, после чего проводить манипуляции по приданию автобамперу нужной формы.

На втором этапе изготовления нужно отдельно сделать каждое крыло. Если ваш автобампер будет производиться из труб, согните каждую из них под нужным углом. После этого приварите сварочным аппаратом боковые части к центральной. В случае получения неаккуратных швов их следует дополнительно обработать специальным шлифовальным аппаратом или любым подходящим подручным материалом для придания изделию эстетичного вида. Для приваривания П-образных компонентов, например, защиты радиатора, следует предварительно прожечь в основании рамы нужной величины отверстия. Такие работы могут выполняться с помощью газовой горелки.

Когда бампер-изделие готово, следует обезжирить его с помощью спиртосодержащей жидкости и дать высохнуть. После этого не медля приступайте к окрашиванию и полированию изделия, не забыв предварительно обработать его антикоррозийным средством. Если использовалась нержавеющая сталь, покраску и полировку пропускают. На этапе установки выполните монтаж приспособления на авто с помощью сварки, болтов, шурупов.

Последовательность изготовления силовых бамперов

Самым распространенным местом, в котором производят сборку накладок, является дача или в гараж. В качестве основы используются листовой металл (толщиной 2-3 мм), круглая труба или коробчатая балка (подобная той, что составляет каркас автомобиля).

Для того чтобы изменить внешний вид кузова, необходимо провести ряд мероприятий.

Часть 1. Предварительная подготовка

1. Разборка передней части кузова автомашины.

С места, намеченного для установки силового бампера, снимаются все накладные элементы, относящиеся к заводской комплектации.

2. Изготовление макета.

С тем чтобы точно разработать сложную пространственную конструкцию, программисты могут воспользоваться комплексом Solid Works (или более простым софтом: Katina, AutoCad или Компас). Однако большинство автолюбителей предпочитает применять метод «научного тыка», то есть примерки «на глаз».

Для изготовления выкройки берется кусок картона подходящего размера и скотч. Технология не представляет трудностей: примерить, обрезать, собрать на отрезки скотча, опять приложить к намеченному месту. Сделать окончательный вариант и развернуть эскиз. Особенно тщательно проверить размеры и координаты элементов, расположенных симметрично.

3. Усиление лонжеронов.

Заранее следует иметь в виду следующее. В зависимости от намеченной формы, силовой бампер отяжелит конструкцию автомобиля на 15—25 кг (а иногда и больше, это зависит от количества труб). Стоит поинтересоваться стойкостью каркаса свой машины. К примеру, автомобиль марки Нива нуждается в усилении жесткости силовой конструкции.

К выступающей части лонжеронов прикрепляются специальные пластины, необходимые для предотвращения деформации при стяжке. Предварительно их покрывают антикоррозионным составом, также защищают от разрушения просверленные отверстия. Посредством пластин происходит удержание собранного силового бампера на автомобиле.

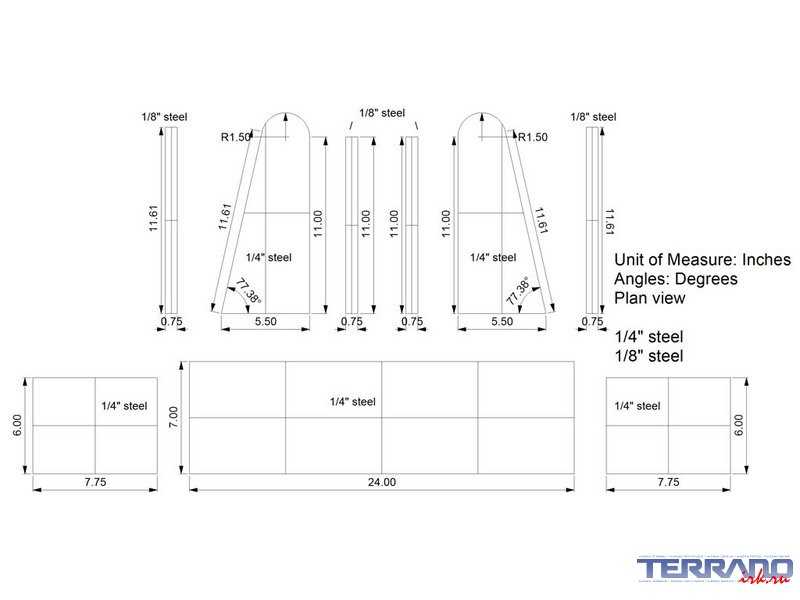

Пример чертежа силового бампера:

Часть 2. Монтажные работы

1. Сборка каркасной рамы.

По заранее сделанной бумажной выкройке из металлического листа вырезается каркас, пазы, отгибаются борта. В зависимости от толщины исходного материала, для прорезей и отверстий используются ножницы по металлу, дрель или газовая горелка. Окончательную форму накладной короб приобретает после применения сварочного аппарата.

В случае если рама собирается только из прямоугольных труб, их надрезают изнутри, сгибают по размерам согласно бумажной выкройке. Сначала соединяют части центральной поперечины, затем — боковые стороны. Сваривают.

Впоследствии каркас крепят к пластинам (см. пункт №3 «Усиление лонжеронов»).

2. Изготовление дополнительных элементов из труб.

Лучшим оборудованием для того, чтобы металлу круглого сечения придать аккуратную форму, является трубогиб. При отсутствии такового, по оси сгиба конструкцию аккуратно, чтобы не прожечь дыру, нагревают газовой горелкой. При этом один из концов трубы понемногу направляется в нужную сторону.

3. Сварка каркаса по элементам и его сборка.

В случае если предусмотрены п-образные компоненты, защищающие радиатор, для них прожигают отверстия в основании рамы. Затем их приваривают по месту.

Часть 3. Обезжиривание и покраска готового изделия

С тем чтобы привести силовой бампер к презентабельному виду, необходимо произвести процесс окрашивания (по традиционной технологии). По завершении процесса силовой бампер, изготовленный своими руками, займет положенное ему место на передней части автомобиля.

Стоит иметь в виду, что все места, где в заводской конструкции просверлены отверстия, должны быть соответствующим образом обработаны антикоррозионными составами, а затем покрыты краской, лаком, консервантом. В противном случае очень скоро взгляд прохожих будет притягивать не оригинальный силовой бампер, а пятна ржавчины, разъедающие конструкцию.

Идите в ногу с современными тенденциями моды, оснащайте свой автомобиль модной инсталляцией. Изготовление силовых бамперов по силам многим автолюбителям!

УАЗ 31519 | Замок зажигания

Замок зажигания

При демонтированной облицовке рулевой колонки
видны оба потайных винта (1 и 2), которые фиксируют узел выключателя замка
зажигания на замке. Цифрой «3» показан разъем, подключенный к узлу выключателя.

На замке зажигания (2) размещается приемник
(1) ответчика замка зажигания, который при необходимости активизирует
блокировку отъезда автомобиля.

В этом разделе мы рассмотрим электрический узел замка зажигания. Но ремонт
замкового механизма должна выполнять мастерская.

Демонтаж узла выключателя замка зажигания

Демонтируйте облицовку рулевой колонки вверху и внизу так,
как описано в разделе
Выключатели.
Удалите лак на печати и ослабьте два маленьких потайных винта
вверху и внизу на кронштейне узла выключателя замка зажигания.
Снимите узел выключателя вниз.
При установке нового узла выключателя проследите за тем, чтобы
штифт управления замком вошел в выемку на узле выключателя.
Завинтите потайные винты и зафиксируйте их каплей лака.

Поломка замка зажигания

Это описание не сделает из вас угонщика автомобилей, а существенно поможет
продолжить поездку при дефекте в замке зажигания. Несмотря на это, ключ зажигания
должен быть, хотя бы из-за наличия ответчика блокировки отъезда автомобиля.
Разумеется, он также должен поворачиваться в замке для того, чтобы можно было
снять блокировку руля. При дефектах в самом замке управления вы не должны продолжать
поездку, иначе блокировка руля может сработать во время движения.

Демонтируйте приемный карман слева под приборной доской (глава
Салон).
Отсоедините многоштырьковый разъем на замке зажигания. Разъемы
проводов, которые должны замыкаться накоротко, теперь обнажены.
Соедините теперь, например, канцелярской скрепкой, контакты
одного из двух толстых красных проводов с контактом черного провода.
Благодаря этому зажигание включается.
Для запуска двигателя смастерите себе изолированную вторую
перемычку из провода, которая вначале соединяется с красным/черным
проводом.
Вторую перемычку приложите на мгновение к уже существующей
перемычке, и сразу уберите, как только стартер заведет двигатель.
Вторую перемычку лучше совсем убрать, а первую хорошо заизолировать
для того, чтобы она не смогла прикоснуться к оголенным деталям.
В ином случае получится мощное короткое замыкание, т.к. у красных
проводов нет предохранителя.
Чтобы выключить двигатель, уберите перемычку между красным
и черным проводом.

Особенности профилактики и ремонта

Ремонт поворотного кулака УАЗ можно провести как самостоятельно, так и обратившись в автомастерскую. Стоимость ремонтных работ будет зависеть в первую очередь от цены деталей, подлежащих замене.

При наличии некоторого опыта и необходимого набора инструментов, изучив инструкцию, как разобрать и отремонтировать поворотный кулак, достаточно купить требуемые запчисти и самостоятельно провести все ремонтные мероприятия. Это позволит не только сэкономить денежные средства, но и получить новые знания о конструкции автомобиля.

Нужно не забывать о регулярных профилактических мероприятиях, состоящих в осмотре и оценке состояния зажимных втулок поворотного кулака, а также выявлении наличия люфта в передней подвеске.

Перед тем как начать ремонт поворотного кулака, необходимо ознакомиться с особенностями его проведения.

Если установлены гайки типа Nyloc, их обязательно нужно будет заменить, так как они имеют специальное покрытие, препятствующее их отвинчиванию и ослаблению зажима. После свинчивания гаек это покрытие разрушается.
Нельзя ставить автомобиль на колеса, если от ступицы отсоединен хотя бы один приводной вал, так как это может привести к деформации или разрушению подшипника ступицы. При необходимости перемещения машины на незначительное расстояние вал должен быть возвращен в ступицу и зафиксирован гайкой.
В зависимости от модели автомобиля и года его выпуска кулак УАЗа имеет две модификации, в одной из которых ступицы сплошные, а в другой — полые, что определяется наличием отверстия.

Перед тем как приступить к ремонту, проводятся следующие манипуляции.

Автомобиль ставится на ручной тормоз.
Под задние колеса кладут упоры, которые предотвратят перемещение машины.
Передняя часть автомобиля поднимается домкратом или лебедкой и фиксируется на упорах.

Декоративное оформление бамперов

По сути декоративным оформлением автобампера умелец занимается еще на этапе работ по изготовлению. Таким «декором» можно считать окрашивание изделия в нужный цвет. Он может тон-в-тон повторять расцветку кузова авто либо быть контрастным. Помните, что время высыхания краски напрямую зависит от ее химических свойств и может составлять несколько часов или даже несколько дней. То же относится и к средствам от коррозии.

Обратите внимание на всегда выигрышный черный цвет. Он может подойти даже для оформления машины, кузов которой выкрашен в светлые тона. Такая комбинация будет подчеркивать особенность и уникальность автомобиля

Если цвет самого авто также темный, рассмотрите вариант такого тона, который называется «металлик». Он поможет даже скрыть небольшие дефекты и царапины

Такая комбинация будет подчеркивать особенность и уникальность автомобиля. Если цвет самого авто также темный, рассмотрите вариант такого тона, который называется «металлик». Он поможет даже скрыть небольшие дефекты и царапины.

Одним из инструментов модификации является оклейка бампера пленкой. Это экономно и красиво. Еще одним плюсом пленки является возможность замены надоевшего фона на другой за пару часов: пленка — тонкий и податливый материал. При этом не рекомендуется рассматривать оклейку только части бампера, следует применять спецпленку на всей его поверхности.

Изготовление автобампера на УАЗ, кроме наличия необходимого материала и инструментария, требует также некоторой сноровки нескольких часов (в лучшем случае) или дней свободного времени. Нельзя пренебрегать этапом проектировки (изготовления чертежей и макетов), поскольку именно при создании эскиза можно заметить и вовремя исправить ошибку в расчетах или измерениях.
