Бампер на уаз своими руками: изготовление силового обвеса на различные серии авто

Материал и инструмент

Изучив данную статью, можно ознакомиться с приемами изготовления бампера в домашних условиях, а на практике он может поднять эффектность автомобиля, повысить его функциональность при езде по бездорожью. Многие модели бамперов на заказ не сильно различаются внешним видом, но классические формы смотрятся вполне прилично.

Что понадобится для изготовления силового бампера своими руками в вашей автомобильной мастерской? В первую очередь у вас должно быть желание. Вместе с ним можно создать бампер не очень сложной формы, он может подойти для вашего авто и стоимость изготовления может оказаться на порядок меньше, чем в автомастерской. Изменить форму бампера очень просто, для этого надо просто вырезать из металлического листа заготовку. Но процедуру изготовления оставим на потом, а сейчас вернемся к инструментам.

Первое, чем придется запастись для работы, это листовой металл и картон. Толщина такого материала должна быть около трех миллиметров. Количество зависит от размеров автомобиля. Чтобы окончательно определиться с количеством металла, можно запастись выкройками из картона. Инструменты нам понадобятся следующие – болгарка, то есть угло-шлифовальная машинка.

Также для нее необходимо подготовить отрезные и зачисточные круги. Кроме нее необходимо подготовить еще и сварочный аппарат. Еще можно использовать профильную трубу, которая тоже может быть использована для создания заднего силового бампера. Другие инструменты, необходимые для работы: рулетка, скотч, маркер, ножницы. Большинство из перечисленных инструментов можно найти в любой автомастерской.

Доработка автомобиля ВАЗ 2121

Предварительно определяем размеры обвеса. Для его изготовления потребуется купить круглые трубы и швеллера, лист металла (толщина 2 мм). Тюнинг начинается с разборки передней части автомобиля «Нива» 2121. Рекомендуется снять заводской бампер и накладки, расположенные в месте установки будущей конструкции.

Следующий этап — создание макета будущего «кенгурятника». При возможности используем специальную компьютерную программу либо картон со скотчем. Полученная модель проверяется на симметрию. Затем усильте лонжероны ВАЗ 2121 металлическими пластинами (для предотвращения деформирования). Предварительно этот расходный материал обрабатываем специальным антикоррозийным средством.

Чтобы врезать элементы усилителя, потребуется дрель, ножницы по металлу либо газовая горелка. Для придания обвесу законченного внешнего вида используется сварка. Если рама собиралась из профилей прямоугольной формы, тогда внутри рамы делают надрезы. Изделие сгибается с учетом параметров картонного макета. Предварительно соединяем элементы главной части, а затем свариваем боковые детали. На пластины устанавливаем металлический каркас.

Если рама изготавливается из металлической трубы, тогда для ее изгиба применяют горелку. Каркас собирается, сваривается и устанавливается на «Ниву» 2121. Смонтированный «кенгурятник» необходимо покрасить. Предварительно конструкция для ВАЗ 2121 очищается от следов сварки. Для ее окрашивания можно использовать порошковый краситель.

Выбор» производителя осуществляется с учетом личных предпочтений и отзывов водителей.

Статья предусмотрена для владельца «Нивы», который уже точно решил устанавливать силовой бампер. Важный вопрос для многих владельцев авто, как самому сделать силовой бампер на «Ниву», чтобы конструкция надежно усилила сопротивление возможным ударам. Ниже будут описаны этапы как самому сделать силовой бампер на Ниву.

Чтобы установить усиленные бампера на «Ниву» своими руками, необходимо провести подготовку машины. Для этого демонтируют штатный буфер. Если есть желание тюнинговать сразу обе конструкции, по очереди демонтируют передний и задний бампера. Перед демонтажем советуем подробно изучить особенности этого элемента машины, чтобы в процессе разборки буфера не совершить ошибок. Перед непосредственным демонтажем откиньте клемму аккумулятора, чтобы избежать поражения током.

Для демонтажа старого бампера Вам понадобятся такие инструменты:

молоток;
разные виды отверток;
гаечные ключи;
болгарка.

Демонтаж бампера выполняется в несколько этапов. Разборка передней конструкции происходит по такому алгоритму:

снимают колеса;
демонтируют бамперную накладку;
снимают облицовку радиатора охлаждения;
устраняют облицовку фар;
откручивают болты крепления бампера балки;
убирают номер автомобиля;
демонтируют противотуманные фары;
снимают крепежи;
демонтируют основу буфера.

Фаркоп на «Ниву» на заднем бампере демонтируется в самом начале в зависимости от способа крепления, чаще всего это раскручивание болтов. После демонтажа рабочую поверхность хорошо моют и очищают от коррозии.

В несколько этапов выполняется демонтаж бампера

Перед процессом изготовления требуется закупить расходные материалы:

металлические листы или трубы (круглые и квадратные);
уголки;
швеллер.

Далее еще были вварены гайки для вкручивания ушей для транспортировки

Далее грунтуем бампер из баллона, черной грунтовкой, предварительно конечно же отшлифовав сварные швы при помощи УШМ.

Грунтуем на улице, там лучше видно, да и вони поменьше

Поближе

Кстати профильная трубка, приваренная между гаек для крюков на бампере, является защитой госномера от повреждений об толкаемые преграды, ведь это силовой бампер.

Поближе

Далее после просыхания грунтовки на бампере, красим так же из баллончика, жаль не было матовой краски, пришлось купить глянцевую

Установка

Перед тем как установить бампер, усилитель бампера крепится, чтобы конструкция была надежной, устойчивой к повреждениям. Опора фиксируется болтами в предназначенном для монтажа месте. Затем ставится абсорбер (если эта деталь предусмотрена производителем) и облицовка. С помощью таких кузовных элементов обеспечивается жесткость конструкции.

Чтобы установить усилитель переднего бампера, следует зафиксировать поперечину посредством крепежных элементов. Соединительные места рекомендуется обработать антикоррозийными составами для продления срока службы деталей.

Усилитель заднего бампера монтируется к панели задка. Если поперечина снималась и устанавливалась, места креплений следует обработать специальным средством, препятствующим образованию ржавчины. Одним из таких составов является автоконсервант «Мовиль».

Силовой передний бампер сделать самому своими руками – творчество, достойное уважения

Большинство владельцев джипов мечтает обвесить их силовым оборудованием – это бампер, багажник и лебёдка. Мы же обсудим, можно ли сделать для джипа силовой бампер своими руками?

Что такое силовой бампер

Когда-то силовыми бамперами назывались стальные элементы, которые крепили на штатный бампер своими руками рационализаторы автодела. Сегодня их выпускает промышленность из различных материалов, а не только из стали. Это может быть алюминий, прочный пластик и даже титан.

Можно ли изготовить силовой бампер своими руками?

Промышленность в наши дни находится на высоком уровне и активно применяет разработки учёных, поэтому поступающие в продажу модели силовых бамперов нареканий со стороны пользователей не имеют. Но среди владельцев джипов есть немало умельцев, которые с большой любовью к технике и открытым сердцем к своему автомобилю проявляют смекалку и изготавливают замечательный силовой бампер своими руками. Они, как мастер из русской народной сказки про левшу, используя самый обычный набор инструментов, изготавливают отличный и очень качественный бампер, а началом этого непростого дела служит им эскиз модели.

Как производится силовой бампер в производственных условиях

Эскиз бампера – это идея. В промышленных условиях её претворяет в жизнь специалист, способный сделать по эскизу чертежи. Для этого используются специальные компьютерные программы, к примеру, AutoCad или SolidWorks, в которые вводятся данные о размерах элементов и углах изгибов металла. В результате получают сразу весь комплект технической документации: для резки металла, для его изгиба, для проведения сварочных работ, и общий вид бампера в трехмерном измерении. Техническая документация в цифровом виде поступает на линию производства, и в соответствии с ней производятся технологические операции вплоть до удаления заусениц с подготовленных деталей, которые поступают на сборочный участок, где свариваются в готовую деталь. Перед покраской ее обрабатывают пескоструйной машиной и окрашивают качественным порошковым напылением. Если вы продолжаете задумываться над тем, как сделать бампер своими руками, то взвесьте свои силы. Сможете ли вы обеспечить такое же качество работ?

Не сомневайтесь, сделать отличный бампер своими руками можно

Все знают, что творчество и ручная работа ценится намного выше машинной. Ещё более высоко она ценится, когда её выполнили лично вы. Для этого нужно нарисовать эскиз, сделать замеры, подобрать материал и начинать действовать. В течение какого-то промежутка времени у вас будет свой собственный силовой бампер. Своими руками можно сделать всё. Такая работа будет не только защищать, но и украшать ваш автомобиль, потому что это будет эксклюзивный бампер.

Правовой аспект дела

Многие задаются вопросом, не будет ли у работников ГБДД лишних вопросов, когда они увидят на автомобиле ваш силовой бампер, своими руками не только сделанный, но и самостоятельно установленный. В этой связи можно ссылаться только на регламент, действующий на территории РФ. В нём речь идет только о кенгурятниках, которые значительно выдвигаются за пределы бампера. В то же время в этом документе нет ни единого слова про силовые бамперы. Следовательно, запрета на их установку нет.

Назначение бампера

Это, по сути своей, защитное устройство, иногда водители даже называют его «буфером». В случае удара автомобиля о препятствие или удара сзади другим авто — бампер предохраняет, ну в теории, несущую основу от кардинальных повреждений. И тут всё зависит от прочности кузова и устройства бампера. Автомобилям такого класса, как УАЗ Хантер требуется крепкий задний бампер. Ведь основные места использования этой машины чаще всего отличаются отсутствием дорожного покрытия и препятствиями, которые можно зацепить. Именно поэтому данная деталь, устанавливаемая заводом весьма прочна, но не отличается стильностью.

Важно! Нужно помнить что эта часть используется очень часто для извлечения «засевшей» в грязь машины!

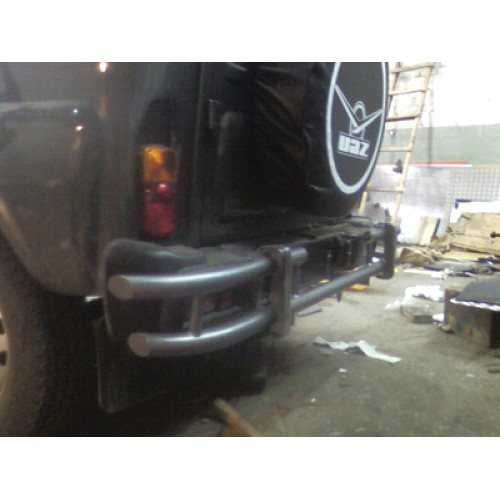

Какие бывают типы задних бамперов для УАЗа Хантер

Тут всё зависит от фантазии владельца УАЗ Хантер. В основном делаются 2 вида этих деталей:

Угловые или коробчатые.
Трубчатого типа.

Эти названия сами говорят о форме этого изделия. Угловые делаются в виде короба, но более брутального и приятного вида, чем установленные заводом. Ну и как бонус добавляются различные пазы и отверстия для навесных устройств.

Это интересно: 7 основных неисправностей электросхемы ВАЗ-2109 и способы их устранений

Вторые, обычно изготавливаются из труб, необходимого для прочности диаметра, выгнутых и сваренных так, как пожелает сам хозяин автомобиля. У каждого типа этого изделия есть свои недостатки и преимущества. Трубчатый более прочен, но при этом ограничивает возможность применения различных навесных устройств. Точнее, намного затрудняет их установку. Зато на коробчатый можно пристроить что угодно без всяких проблем, лишь бы хватило фантазии. Однако они немного слабее в эксплуатации. Хотя в любом случае прочнее заводских.

Из чего сделать новый задний «буфер»

Метал и только металл в основе. И только если решено делать накладки — немного пластика. Ну а профиль метала идёт следующий:

лист толщиной 3-4 мм;
швеллер;
труба от 1 до 2 дюйма;

Ну а декорации уже на вкус хозяина. Можно использовать и фанеру и пластмассу по выбору.

Как своими руками сделать задний бампер

А вот это уже процесс разносторонний. И начинается он с изготовления чертежа.

Внимание! Чертёж можно нарисовать самостоятельно, но лучше просто скачать из интернета готовый вариант и внести свои дополнения. Это самый лучший вариант. Когда схема под рукой, остаётся брать в руки газовый сварочный аппарат или электрическую «Фортуну», кому как привычней, и нарезать детали согласно «техдокументации»

Когда все они готовы тщательно их проверить и перемерить. Сложить образно в будущий бампер. Обмерить снова. И только после этого брать в руки электросварку и начинать процесс соединения. Когда задний каркас собран с помощью электрической дрели проделать необходимые отверстия. Черновой вариант готов

Когда схема под рукой, остаётся брать в руки газовый сварочный аппарат или электрическую «Фортуну», кому как привычней, и нарезать детали согласно «техдокументации». Когда все они готовы тщательно их проверить и перемерить. Сложить образно в будущий бампер. Обмерить снова. И только после этого брать в руки электросварку и начинать процесс соединения. Когда задний каркас собран с помощью электрической дрели проделать необходимые отверстия. Черновой вариант готов.

Шаблоны и раскрой

Шаблоны из картона должны быть заготовлены еще перед тем, как начнется выкройка металла необходимой формы. Картон можно редактировать очень быстро, подрезать или увеличивать, а проверять, как будет выглядеть будущий бампер, можно очень просто, прикладывая его к авто. Для резки заготовок надо подготовить чертеж, а общие размеры будут зависеть от габаритов автомобиля. Сделать замеры можно рулеткой. Если на чертеже есть несоответствия, их можно изменить и подогнать под реальные размеры. После таких модификаций листа из картона работу можно существенно упростить. Части бампера вырезаются из картона, склеиваются скотчем, прикладываются к передней части автомобиля.

Если картонный макет всем полностью подойдет вам, будет эстетически приемлемым внешне, заготовку можно переносить на металл. Все фрагменты шаблона укладываются на него и вырезаются. Разрезается металл болгаркой, если ее нет дома, то можно сделать разрезы на предприятии. Если работа будет все-таки проводиться дома, то вырезанные детали можно подставлять одна к одной и соединять одновременно. Таким образом можно добиться одинаковости отдельных частей. Так же достигается и симметричность, а после выкройки можно выбирать способы дальнейшей работы.

Изготовление бампера своими руками

Для того, чтобы сделать бампер для УАЗа своими руками, следует определиться с материалом его изготовления начертить схему, подготовить инструменты и материалы. Не забудьте демонтировать старый бампер. Главное — ничего не пропустить и делать все согласно плану.

Подготовительные работы

Для производства самодельного бампера будут необходимы:

бумага, карандаш, ластик, рулетка, ножницы, картон, скотч или специальная компьютерная программа (для изготовления чертежей и вырезания из них трафарета);
сварочный аппарат;
металлические пластины, профили, прямоугольные либо круглые трубы для вырезания деталей бампера и его окантовки (подойдет сталь, имеющая толщину от 3 мм);
трубогиб (если планируется использование труб);
краска (для равномерного окрашивания изделия больше подойдет краска из баллончика);
средство против ржавчины и коррозии;
напильник;
отвертки, гаечные ключи, молоток и другие инструменты для демонтажа старого бампера и монтажа нового;
ножовка (ножницы) по металлу, дрель либо газовая горелка (нужно сделать выбор инструмента в зависимости от толщины используемого материала);
крепежные детали;
куски ветоши (ненужной ткани);
шлифовочный аппарат для заделывания сваренных швов;
наждачная бумага.

Собрав материалы и инструмент, можно переходить к начертанию чертежа на бумажном носителе или выполнению эскизов с помощью компьютера. Также следует заранее избавиться от предыдущего, старого бампера.

Чертеж и макет

В первую очередь просмотрите несколько вариантов выполнения самодельного бампера и выберите ту форму которая подошла бы по сложности производства и понравилась бы вам внешне. Тот, кто силен в такой дисциплине, как черчение, схемы бампера может создать собственноручно, предварительно сняв размеры с машины с помощью рулетки.

Альтернативным вариантом является симбиоз чужого опыта и собственных мыслей по поводу устройства будущего бампера. Если вы — приверженец современных компьютерных технологий, используйте для чертежа и 3D макета одну из программ: «АвтоКад», «Solid Works», «Katina», «Компас».

Процесс изготовления и монтажа

Начинать изготовление бампера нужно с центральной части. Вырежьте из металла кусок заданной формы и размеров согласно чертежам. Если в качестве материала были выбраны металлические профили, для их сгибания следует использовать следующий метод: нужно сделать на местах предполагаемых сгибов прорези, после чего проводить манипуляции по приданию автобамперу нужной формы.

На втором этапе изготовления нужно отдельно сделать каждое крыло. Если ваш автобампер будет производиться из труб, согните каждую из них под нужным углом. После этого приварите сварочным аппаратом боковые части к центральной. В случае получения неаккуратных швов их следует дополнительно обработать специальным шлифовальным аппаратом или любым подходящим подручным материалом для придания изделию эстетичного вида. Для приваривания П-образных компонентов, например, защиты радиатора, следует предварительно прожечь в основании рамы нужной величины отверстия. Такие работы могут выполняться с помощью газовой горелки.

Когда бампер-изделие готово, следует обезжирить его с помощью спиртосодержащей жидкости и дать высохнуть. После этого не медля приступайте к окрашиванию и полированию изделия, не забыв предварительно обработать его антикоррозийным средством. Если использовалась нержавеющая сталь, покраску и полировку пропускают. На этапе установки выполните монтаж приспособления на авто с помощью сварки, болтов, шурупов.

Декоративное оформление бамперов

По сути декоративным оформлением автобампера умелец занимается еще на этапе работ по изготовлению. Таким «декором» можно считать окрашивание изделия в нужный цвет. Он может тон-в-тон повторять расцветку кузова авто либо быть контрастным. Помните, что время высыхания краски напрямую зависит от ее химических свойств и может составлять несколько часов или даже несколько дней. То же относится и к средствам от коррозии.

Обратите внимание на всегда выигрышный черный цвет. Он может подойти даже для оформления машины, кузов которой выкрашен в светлые тона. Такая комбинация будет подчеркивать особенность и уникальность автомобиля

Если цвет самого авто также темный, рассмотрите вариант такого тона, который называется «металлик». Он поможет даже скрыть небольшие дефекты и царапины

Такая комбинация будет подчеркивать особенность и уникальность автомобиля. Если цвет самого авто также темный, рассмотрите вариант такого тона, который называется «металлик». Он поможет даже скрыть небольшие дефекты и царапины.

Одним из инструментов модификации является оклейка бампера пленкой. Это экономно и красиво. Еще одним плюсом пленки является возможность замены надоевшего фона на другой за пару часов: пленка — тонкий и податливый материал. При этом не рекомендуется рассматривать оклейку только части бампера, следует применять спецпленку на всей его поверхности.

Изготовление автобампера на УАЗ, кроме наличия необходимого материала и инструментария, требует также некоторой сноровки нескольких часов (в лучшем случае) или дней свободного времени. Нельзя пренебрегать этапом проектировки (изготовления чертежей и макетов), поскольку именно при создании эскиза можно заметить и вовремя исправить ошибку в расчетах или измерениях.

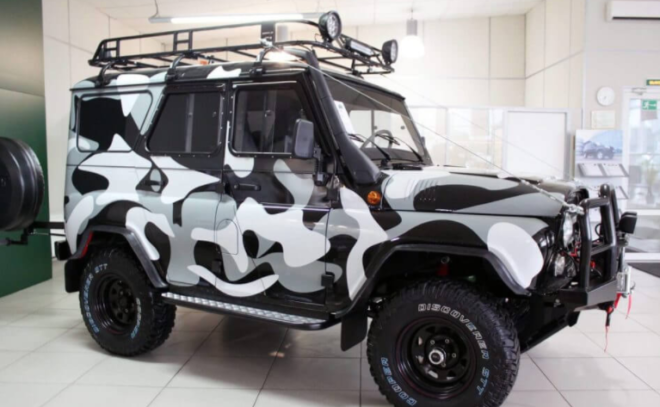

Лифт кузова

Автомобиль УАЗ 2008 года можно усовершенствовать начиная с лифта кузова – установки вставок между рамой и кузовом, ширина которых равна 5 см. Подушки надо сохранять. Тогда станет меньше лифт, а кузов жестко будет крепиться к раме.

После лифта можно поставить колеса 33-го размера 285 на 75 на 16. Они отлично становятся. Единственный недостаток — «Хантер» будет чиркать задом. Проблему можно решить четырехлистовыми усиленными рессорами. Они:

Долговечные.
Износостойкие.
Мягкие.
Хорошие в плане соотношения цена/качество.

Диски с нулевым вылетом считаются оптимальными, но немного ограничивают болтом угол поворота колеса. Можно этот самый болт вкручивать и выкручивать, но сильно ограничивать угол поворота нежелательно.

Декоративное оформление бампера

Изготовив и установив бампер на УАЗ буханка, его следует облагородить, покрасив в любой понравившийся цвет. Данный этап является не менее важным, нежели сам процесс изготовления, ведь бампер, передний и задний, должен иметь эстетический вид. В первую очередь металл покрывается антикоррозийным средством, позволяющим продлить срок эксплуатации изделия. Срок его высыхания — от нескольких часов до нескольких суток, в зависимости от производителя.

Приступать к покраске необходимо только после полного высыхания средства против коррозии! В противном случае краска может не взяться или стереться в течение первого же месяца эксплуатации. Риф УАЗ патриот может покрываться любой краской, однако на ней желательно не экономить, чтобы поспешно не перекрашивать изделие после дешевого варианта.

Риф на УАЗ зачастую покрывается темной краской, которая выглядит выигрышно на авто любого цвета и относится к разряду нейтральных. Однако наиболее правильное решение — это риф на УАЗ, покрытый краской цвета металлик. Этот тон достаточно долго держится, эстетично выглядит и позволяет скрыть незначительные царапины.

Какой штраф нужно будет заплатить за наличие силового бампера в 2018-2019 году

Перед тем как ответить на главный вопрос: какую сумму придется заплатить за наличие запрещенного силового бампера, следует уточнить следующее. В настоящее время нет статьи за использование неразрешенного «кенгурятника», однако инспекторы все же смогут выписать штраф водителю, но аргументировать данный процесс по-иному. То есть штраф будет возложен в том случае, если инспекторы обнаружат видоизменения в автомобиле, которые не внесены в ТС. В этом случае водитель обязан оплатить минимальный штраф в размере пятисот рублей. Однако могут вынести устное замечание, если он уверит, что исправит нарушения за краткий срок. К примеру, снимет неразрешенный «кенгурятник» или сделает соответствующую запись в ТС.

Если рассматривать данный вопрос по факту, то можно смело сказать, что мало кто из инспекторов останавливает автомобиль именно из-за наличия «кенгурятника» и при этом требует представить документацию о прохождении технического осмотра машины вместе с силовым бампером. Чтобы избежать неприятных ситуаций на дороге и продолжать ездить на машине с защитным бампером, можно при осмотре машины просто снимать защитный элемент. А после прохождения технического осмотра вновь устанавливать конструкцию на прежнее место и спокойно продолжать движение, конечно, если бампер соответствует техническим параметрам.

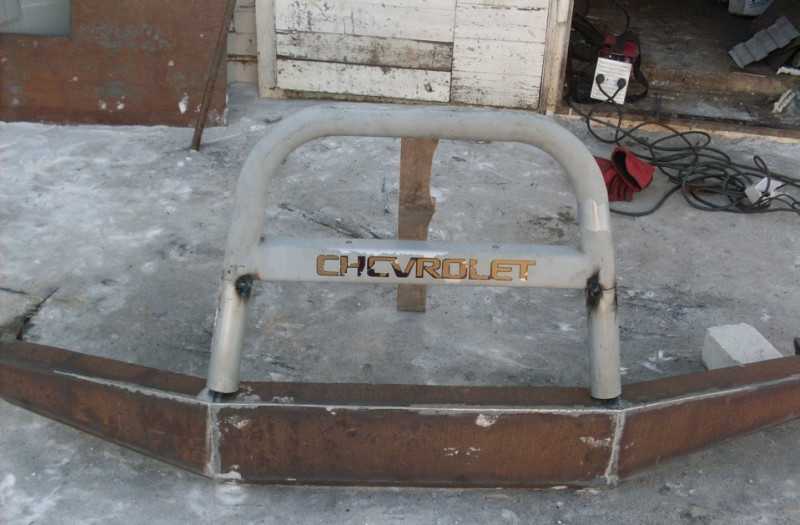

«Нива Шевроле» — практичный отечественный внедорожник для любителей «вылазок» на природу. Но те, кто любит покататься по болотистой местности и труднопроходимым местам, часто жалуются на то, что передний бампер «Шеви» не выдерживает всех нагрузок. После этого он подлежит ремонту либо замене. Вот поэтому любители такого отдыха стараются установить силовой бампер, который можно приобрести и установить в салоне или изготовить своими руками. Для этого нам понадобится свободное время, умелые руки и много терпения.

Силовой бампер для автомобиля

При монтаже силового бампера желательно предусмотреть крепления для дополнительного оборудования, которое не будет лишним:

лебедки;
хай-джек;
освещение.

Новый обвес для Шева Нивы можно купить или изготовить своими руками.

Конструкция бампера для автомобиля УАЗ

Большинство самодельных конструкций копируют силовой обвес, монтирующийся производителем на УАЗ Хантер последней версии OJ 02.201NN (рис. 1). Однако в изделии, собираемом в заводских условиях, слишком много элементов из разных материалов. Поэтому владельцы внедорожников чаще используют верхнюю часть бампера (кенгурин для размещения дополнительных фар), сваренную из труб, опирают ее на нижнее основание из 4 мм стали.

Чертеж бампера в виде развертки представлен на рис. 2, размеры универсальны для большинства моделей производителя УАЗ. При выборе данной развертки вся деталь получается из листа металла одинаковой толщины. Поэтому на практике многие домашние мастера собирают бампер из частей:

5 мм верхняя стенка;
3 мм нижняя стенка;
4 мм боковые элементы;
6 мм траверса в качестве стола для лебедки.

Для увеличения прочности конструкции изнутри бампера ввариваются ребра жесткости с рекомендуемым шагом 20-40 мм. Схема крепления бампера на УАЗ представлена, для обеспечения надежной фиксации элемента кузова используются болты М 10 (рамные).

Как выбирать и покупать?

Если сломался бампер, усилитель бампера не подлежит восстановлению, то существуют два решения: купить, установить оригинальные запчасти или отдать предпочтение деталям сторонних брендов. Потребитель сможет выбрать вариант, соответствующий бюджету.

Оригинальные запчасти — комплектующие, выпущенные OEM-производителем. Такие кузовные детали характеризуются несколькими чертами:

высокой ценой;
полной совместимостью с узлами автомобиля;
качественным исполнением;
фирменной упаковкой.

Чтобы правильно подобрать усилитель бампера, следует воспользоваться каталогом запчастей, введя данные автомобиля: VIN, марку, модель, год выпуска.

Когда необходимо сэкономить денежные средства без ущерба для качества деталей, подходящий вариант — покупка усилителя бампера стороннего бренда. Неоригинальные запчасти привлекают потребителей за счет трех свойств:

доступной стоимости;
минимального отличия от товаров OEM-производителя;
быстрых поставок.

Изготовители дубликатов выпускают всевозможные детали для разных марок автомобилей, в том числе усилитель бампера «Рено», «Ниссан», «Тойота», поэтому покупатели давно оценили возможность экономии без ущерба для качества. Неоригинальные детали подбираются по характеристикам транспортного средства: модели, году выпуска, типу кузова. В большинстве случаев аналоги используются в период постгарантийного обслуживания.

Усилитель бампера — важная конструктивная часть автомобиля. В случае деформации опоры после удара поперечину следует отремонтировать или заменить. Когда нет желания экспериментировать, приобретайте оригинальные детали. Если нужно сэкономить, оптимальный вариант — заказ дубликатной запчасти.

Силовой бампер, или «кенгурятник», как его называют в народе, является важным атрибутом практически для всех внедорожников. Владельцы автомобилей знают, что его основное предназначение – защита автомобильного транспорта от многочисленных преград, которые могут встретиться при передвижении.

Однако кроме этого, силовой бампер добавляет немало удобств при эксплуатации машины, благодаря наличию специальной конструкции, предназначенной для простого монтажа автомобильной лебедки.

Также бампер этого исполнения предусматривает наличие устройства для поднятия машины под названием «домкрат реечный», что позволяет проводить необходимые манипуляции намного проще и, самое главное, безопаснее для водителя. Использовать лебедку в такой конструкции намного проще, чем в штатном варианте, так как силовой бампер оснащен специальными отверстиями для надежной фиксации. Всем хорош данный вид конструкции, однако многих интересует один вопрос: можно ли произвести в настоящее время законную установку, и есть ли штраф за использование для машины «кенгурятника»?

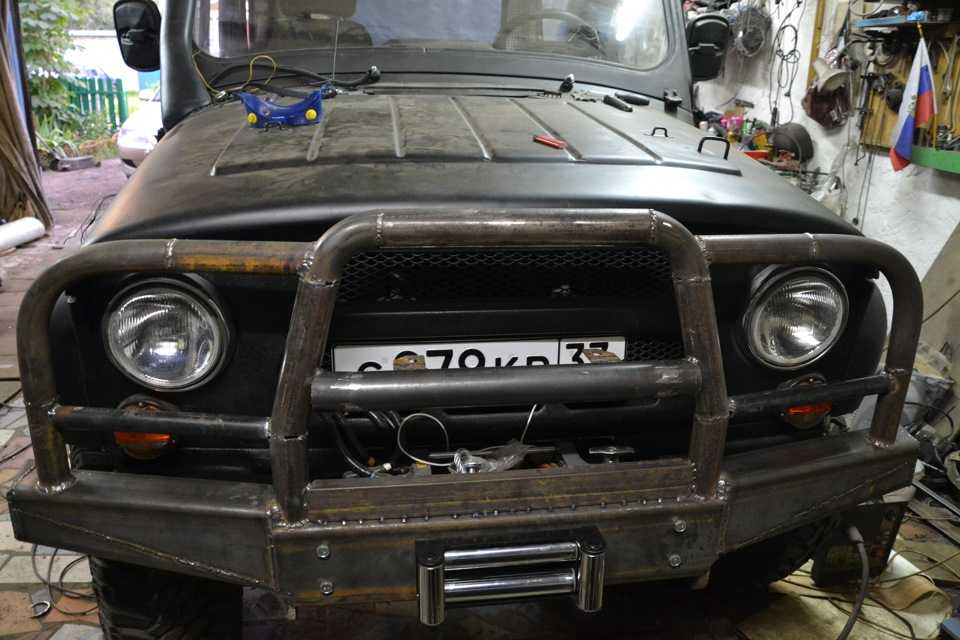

Бампер на УАЗ буханка из трубы

Чтобы сделать бампер на буханку из трубы потребуется сначала продумать проект и сделать шаблон. Например, бампер может состоять из таких частей: сам бампер, 2 боковинки, дуга кенгурина, 2 боковых дуги.

По шаблону из 4-мм металла вырезается заготовка развернутого бампера. Сгибаем заготовку: по внутренней части изгиба можно надрезать металл на 1.5 мм -2 мм, тогда гнуть будет намного легче. Отбортовки гнутся в тисках в 4 прохода.

Чтобы придать изделию полукруглую форму, на отбортовках после загиба делаются продольные надрезы. Выгибаем желоб, размечаем и вырезаем обе боковины. Сгибаем их, привариваем, примеряем поверх штатного бампера.

Затем после сварки обрабатываем все швы и зачищаем. Если трубы тронула ржавчина, обрабатываем конструкцию преобразователем ржавчины и грунтуем. Кенгурин вырезаем из 40 мм оцинкованной трубы, свариваем. Осталось только вымерить крепления бампера и установить изделие.

Хочется сделать свой отечественный автомобиль еще лучше? Изготовьте бампер на УАЗ своими руками! Любая модель УАЗ может быть тюнингована силовым автобампером уникальной или классической конфигурации. Такая деталь не только добавит шарма автомобилю, подчеркнет уровень его проходимости, но и защитит находящихся внутри людей и животных от получения травм во время возможного столкновения.

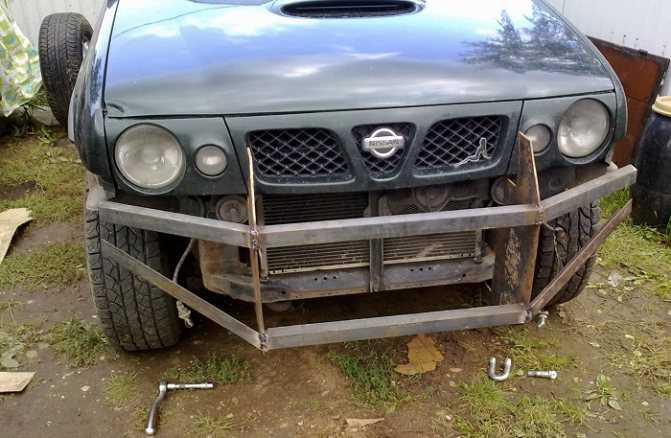

Бампер из нескольких частей

Бампер из нескольких частей или деталей исключает сгибы и состоит из нарезания отдельных фрагментов. Составив стыковку под нужными углами, детали свариваются. Процедура происходит следующим образом – необходимо состыковать все фрагменты и прихватить их. Только после этого можно их сваривать.

Сразу приваривать конструкцию из деталей нельзя, ее может «повести». Для сварки лучше всего использовать качественный сварочный агрегат, он варит без шлака и с ним удобнее работать. Для того, чтобы правильно состыковать и прихватить детали, можно использовать угломер. Если его нет, то можно использовать картонные шаблоны, именно те, что представляют собой углы. Очень важна точная стыковка, всего несколько миллиметров отклонения могут отобразиться на всей конструкции не лучшим образом. Прихватки лучше делать снаружи, а сварку – изнутри. Если предусматривается использование лебедки, то после сварки вырезается для нее отверстие.

Силовой бампер Уаз Буханка — Сообщество «УАЗоводы» на DRIVE2

Доброго времени суток. На днях решили сварить товарищу силовик на его буханку. Взяли матерьрьял, сварку, пиво и начали воображать форму будущего бампера) Конкретного чертежа у нас не было, и делать как у всех бампер с торчащей лебедкой не хотелось, так что выдумывали по ходу, в итоге собрали приблизительный каркас на прихватки, перекурили и удостоверились что форма нас устраивает, после чего сняли его и начали проваривать и усиливать. На следущий день с больными глазами и обгоревшими от сварки лицами сидели в гараже и спорили кто будит метал кроить а кто варить, но наш спор прервал приеховщий в гости корифан и предложивший обшить бампер алюминием и проварить аргоном! Идея нас зацепила, сразу пошли и достали остатки люминия и начали лепить лекало, после чего перенесли их на метал и тут же вырезали и начали клепать.

Вот так вот у нас получился бампер за 2 дня! Вес бампера приблезительно 20-25кг )

Пишите ваши коментарии, нам очень интересно узнать ваше мнение.

В скором времени зарегистрирую данный автомобиль на сайте что бы вы могли подробнее узнать о нем.

Всем удачи на дорогах)

www.drive2.ru

Порядок изготовления

Чтобы процесс шел проще, а изделие получилось лучше, нужно придерживаться такой последовательности действий.

Нарежьте трубу соразмерно с чертежом на нужное количество фрагментов. Не работайте болгаркой без защитных очков или маски.
Выполните сгибы в нужных местах этих отрезков.
Разложите получившиеся детали на ровной поверхности в соответствии с вашим замыслом. Варить будет проще, а швы получатся аккуратнее, если зазоры между деталями сделать меньше миллиметра.
Соедините детали между собой несколькими прихватками сварки.
Примерьте конструкцию на автомобиль.
Если вы недовольны результатами примерки. Разрежьте прихватки между неверно сложенных деталей болгаркой, измените их взаиморасположение и скрепите сваркой вновь.
Как только итоги примерки вас устроит, хорошенько проваривайте стыки.
Дайте сварке остыть и обточите швы зачистным диском.
Чтобы сгладить риски от зачистного диска, обработайте их шлифмашиной, установив на нее лепестковый диск.
Прошлифуйте поверхность конструкции наждачной бумагой № 400.
Смойте остатки абразива. Уберите воду чистой салфеткой или высушите поверхность сжатым воздухом.
Протравите металл ортофосфорной кислотой или реактивом на ее основе.
После высыхания обезжирьте поверхность и загрунтуйте ее.
Когда грунт отвердеет, прошлифуйте его наждачкой № 800 с водой. Проследите, чтобы вся поверхность стала матовой.
Ополосните кенгурятник. Продуйте его от воды.
Обезжирьте после высыхания и покрывайте краской.
Краска, предназначенная для покрытия лаком, сохнет очень быстро. Убедитесь, что все прокрашено и покрывайте лаком.
После высыхания лака изделие можно устанавливать.

https://youtube.com/watch?v=2E7Xc9Gr0dk

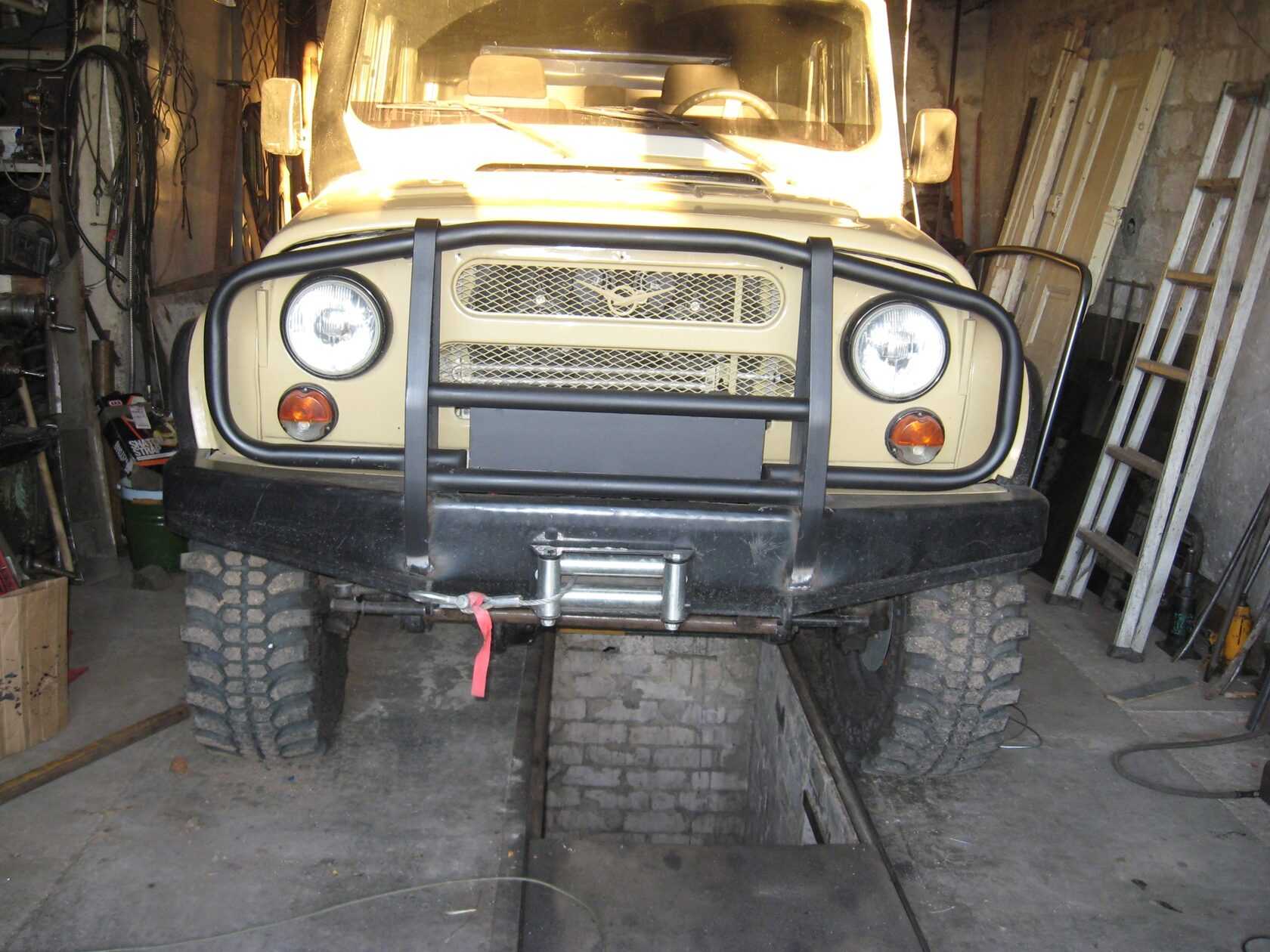

Установка кенгурятника

Некоторые мастера советуют для более ровной установки конструкции пользоваться уровнем. Кенгурятник не должен стоять горизонтально с точностью до градуса. Чтобы у человека, посмотревшего на плоды вашего труда, в голове не возникал вопрос «почему так неровно?» необязательно пользоваться какими-либо сложными приборами. Для этого достаточно выставить верхнюю трубу бугеля параллельно переднему торцу капота. Если вы не надеетесь, на свой глазомер воспользуйтесь обычной линейкой. Поскольку конструкция часто получается довольно увесистая, а крепить ее нужно снизу из ямы, устанавливать кенгурятник лучше вдвоем.

Так как этот бампер проэктировался не под эту машину пришлось сделать 4 надреза и отводя фронтальную часть бампера от машины подгибать крылья бампера до приемлемого размера(мордашка буханки все же несколько круглее чем у бобика), после чего зафиксировать саморезами

Дальше пошла чистая “эстетика”, клыки бампера мне не совсем понравились

и я пошел “другим путем”,как говаривал Владимир Иллич, тоесть чуть чуть изменил конструкцию

Пример: Зная (замерив) фактичесский диаметр, например, фары УАЗа ,допустим 180 мм, и размер этой же фары на фото, допустим 9мм имеем 180/9=20 это и есть коэф. искажения Замеряем на том же фото толщину трубы на кенгурятнике, имеем 3мм 3х20=60мм тоесть фактичесский размер трубы на фото примерно 60мм Чем больше фото тем точнее будет вычисление размера, цифры для примера брал “от балды” Вроде доходчиво изложил. ?

Для центральной дуги использовал трубу 60мм и два водопроводных колена+ “болгарин” секас и сварка;)

Почему дымит двигатель камаза

С боковыми дугами несколько сложней, труба 48мм забивалась ОЧЕНЬ плотно песком и при поддержке резака гнулась на вот таком “трубогибе”

Но все это совсем не освобождает от подгонки “ПО МЕСТУ”:( иначе никак. все трубы,кроме центральной дуги, варились на машин.
