Схема электропроводки уаз хантер инжектор 409 двигатель

Схема проводки УАЗ буханка

Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.

Подключение также может различаться в зависимости от типа двигателя автомобиля.

Схема электропроводки для буханки с карбюраторным двигателем

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Если в генератор автомобиля не встроен регулятор напряжения, то его нужно приобрести и подключить в систему.

Схема проводки для буханки с инжекторным двигателем.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.

Схема электрооборудования автомобиля УАЗ-31514, -31519

1 — передний фонарь;
2 — фара;
3 — звуковой сигнал;

4 — плавкий предохранитель;
5 — боковой указатель поворота;
6 — добавочное сопротивление;
7 — выключатель отопителя;
8 — электродвигатель вентилятора отопителя;
9 — фонарь освещения моторного отсека;
10 — генератор;
11 — реле указателей поворота и аварийной сигнализации;
12 — свечи зажигания;
13 — сопротивление отопителя (резистор);
14 — реле стартера;
15 — катушка зажигания;
16 — датчик-распределитель;
17 — коммутатор;
18 — аккумуляторная батарея;
19 — выключатель “массы”;
20 — электроомыватель;
21 — аварийный вибратор;
22 — блок предохранителей;
23 — датчик указателя давления масла;
24 — датчик температуры охлаждающей жидкости;
25 — датчик перегрева охлаждающей жидкости;
26 — датчик аварийного давления масла;
27 — датчик недостаточного уровня тормозной жидкости; 28 — стартер;
29 — реле света фар;
30 — розетка переносной лампы;
31 — выключатель сигнализатора стояночного тормоза;
32 — выключатель сигнала торможения;
33 — спидометр;
34 — сигнализатор недостаточного уровня тормозной жидкости;
35 — сигнализатор включения стояночного тормоза;
36 — сигнализатор включения указателей поворота;
37 — сигнализатор включения дальнего света фар;
38 — микропереключатель карбюратора;
39 — стеклоочиститель;
40 — блок системы ЭПХХ;
41 — реле стеклоочистителя;
42 — электромагнитный клапан системы ЭПХХ;
43 — сигнальная лампа аварийного давления масла;
44 — сигнальная лампа перегрева охлаждающей жидкости;
45 — центральный выключатель света;
46 — выключатель аварийной сигнализации;
47 — указатель уровня топлива;
48 — указатель температуры охлаждающей жидкости;
49 — указатель давления масла;
50 — вольтметр;
51 — плафон освещения салона;
52 — выключатель плафона освещения салона;
53 — правый подрулевой переключатель;
54 — выключатель звукового сигнала;
55 — датчик уровня топлива;
56 — левый подрулевой переключатель;
57 — переключатель датчиков уровня топлива;
58 — прикуриватель*;
59 — выключатель заднего противотуманного фонаря;
60 — тепловой (биметаллический) предохранитель;
61 — выключатель зажигания;
62 — реле зажигания;
63 — выключатель света заднего хода;
64 — задний фонарь;
65 — дополнительный фонарь сигнала торможения*;
66 — фонарь света заднего хода;
67 — задний проивотуманный фонарь;
68 — фонарь освещения номерного знака;
69 — розетка прицепа*.
* Устанавливается на части автомобилей.
Примечание. Возможна установка противотуманных фар. Для этого устанавливают выключатель ВК 343.01.03 на приборную панель и через него фары подсоединяют к выводу № 3 центрального выключателя света.

Особенности электрооборудования

На сегодняшний день транспортные средства УАЗ 315319 производятся в двух вариациях, в частности, речь идет о кузове:

• либо в полностью металлическом;
• либо в металлическом кузове с тентовой крышей.

Электросхема проводки и оборудования Хантера

Следует отметить, что разные модели УАЗ Хантер также могут быть оборудованы разными двигателями.

В качестве силовых агрегатов ульяновский автомобильный завод предлагает потребителям:

• дизельный мотор, объем которого составляет 2.2 литра;
• бензиновый силовой агрегат на 2.7 литра;
• бензиновый двигатель, объем которого составляет 2.9 литра.

Вплоть до 2006 года автомобили УАЗ 31512 и оборудовались силовым агрегатом зарубежного производства Andoria 4CT90. Но впоследствии инженеры автомобильного концерна отказались от использования этого мотора в пользу отечественных. В целом модели УАЗ 31514, 315195 с карбюратором или инжектором имеют одинаковую схему электропроводки. Однако в моделях, оснащенных двигателем зарубежного производства, эта схема может иметь определенные отличия, в частности, речь идет именно об электросхеме УАЗ в моторном отсеке.

Моторный отсек

Схема электрооборудования УАЗ включает в себя следующие элементы, расположенные в подкапотном пространстве:

• система ЭСУД, обеспечивающая управление работой силового агрегата;
• блок управления, предназначенный для обеспечения работоспособности электронного зажигания;
• различные контроллеры и регуляторы, предназначенные для фиксации всевозможных параметров работы силового агрегата и передачи этих данных на другие узлы;
• различные электронные исполнительные устройства (автор видео — MegaRetr).

Как определить неисправность?

Как известно, основным узлом управления силовым агрегатом считается электронный контроллер, который, в свою очередь, имеет несколько типов памяти. Речь идет о ППЗУ (постоянном программируемом запоминающем устройстве), ОЗУ (оперативном), а также ЭРПЗУ. Последний девайс является электрически программируемым.

В результате того, что электросхема транспортного средства имеет такие особенности, контроллер позволяет запомнить все неисправности и ошибки в работе различных механизмов и систем. Впоследствии, при подключении тестеров и прочего диагностического оборудования, информация, которая сохранилась в памяти контроллера, будет показана в виде цифровых комбинаций. В соответствии с этими комбинациями владелец отечественного внедорожника сможет определить причину поломки или некорректной работы того или иного компонента сети.

Так как на сегодняшний день стоимость диагностических тестеров не особо высокая, большинство автолюбителей уже давно практикуют самостоятельную диагностику неисправностей своих машин. А если у вас есть компьютер, то здесь и вовсе проблем не возникнет — вам понадобится только прибор для диагностики с адаптером, а также соответствующее программное обеспечение. Мы уже писали подробно о том, как своими силами проверить все узлы транспортного средства — подробную инструкцию касательно этого процесса вы можете найти по этой ссылке .

Замыкание контактов диагностического разъема

Что касается рекомендаций производителя касательно этой процедуры, то при проведении диагностики на УАЗ необходимо учесть некоторые рекомендации:

1. Сначала необходимо отключить зажигание.
2. Затем нужно активировать электронный контроллер в режим самостоятельно диагностики. Чтобы сделать это, на 15 секунд необходимо обесточить бортовую сеть транспортного средства. Для этого просто отключите на указанное время аккумулятор. По прошествии 15 секунд подключите АКБ опять.
3. Далее, заведите мотор и дайте ему немного поработать, одной минуты будет вполне достаточно.
4. После этих действий вам необходимо открыть разъем для тестирования автомобиля и замкнуть выводы, для этого используется отдельный провод. Замыкание контактов осуществляется в соответствии со схемой.

Если режим самодиагностики включится успешно, то индикатор трижды покажет код 12, а потом будут на приборке будут высвечиваться комбинации ошибок, которые контроллер ранее записал в память. Если проблемы связаны с электрической частью, то для их решения лучше воспользуйтесь услугами электрика.

Извините, в настоящее время нет доступных опросов.

Два названия одной модели

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115Особенности устройства

Все дело в том, что с 1945 по 1966 года действовала отраслевая классификация транспортных средств, согласной которой:

1. Каждому автозаводу присваивался код, состоявший из заглавных букв полного названия;
2. За автозаводами закреплялся определенный цифровой диапазон, который они могли использовать для выпускаемых моделей.

Новые требования

Когда в 1966 году приняли новую классификацию транспортных средств (отраслевую нормаль – ОН 025270-66), суть которой состояла в стандартизации цифровых обозначений, процесс замены названий уже существующих автомобилей оказался достаточно сложным:

1. По причине невозможности одномоментной замены всей документации;
2. По причине ментальности производителей и потребителей, поэтому, процесс замены растянулся более чем на 30 лет.

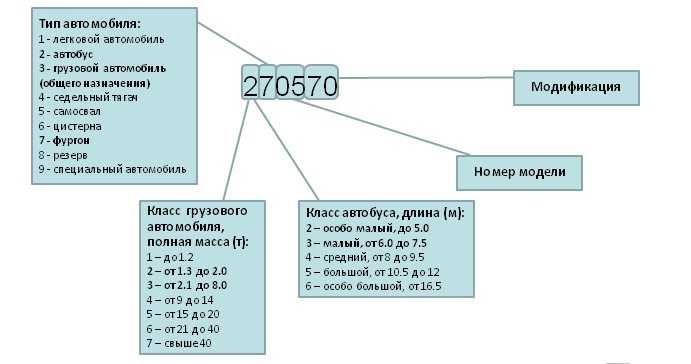

Расшифровка индекса

Гражданская версия авто «459Б» согласно новой классификации получила цифровой индекс 31512, где:

1. Первая цифра обозначает класс автомобиля, определенный по рабочему объему двигателя и массе автомобиля. Применительно к модели – это цифра «3» весом до 1,5 т и рабочим объемом до 2,5 л;
2. Вторая цифра индекса указывает на тип транспортного средства. Цифра «1» – легковой;
3. Третью и четвертую цифры индекса присваивает автопроизводитель. Как правило, они обозначают внутризаводское обозначение;
4. Пятая цифра указывает на модификацию. В данном случае, УАЗ модифицировал модель «459», которая по новым требованиям должна нумероваться как 3151. Соответственно, модифицированное авто получает индекс 31512.

Инструкция по расшифровке отраслевой нормали ОН 025270-66 А поскольку транспортное средство выпускается и эксплуатируется намного больше этого срока, то и схема проводки УАЗ 31512 идентичная «459Б».

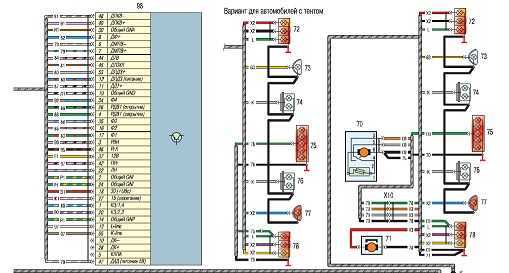

Схемы электрооборудования автомобилей УАЗ-31519, 315195, 315148 Хантер выпуска до 2007 года.

Электрооборудование автомобилей УАЗ-31519, 315195, 315148 Хантер, в основном, выполнено по однопроводной схеме. Отрицательные выходы потребителей электроэнергии соединены с кузовом и двигателем автомобиля, которые выполняют функции второго провода. Номинальное напряжение в бортовой сети автомобиля Уаз Хантер — 12 вольт. Схемы электрооборудования представлены ниже.

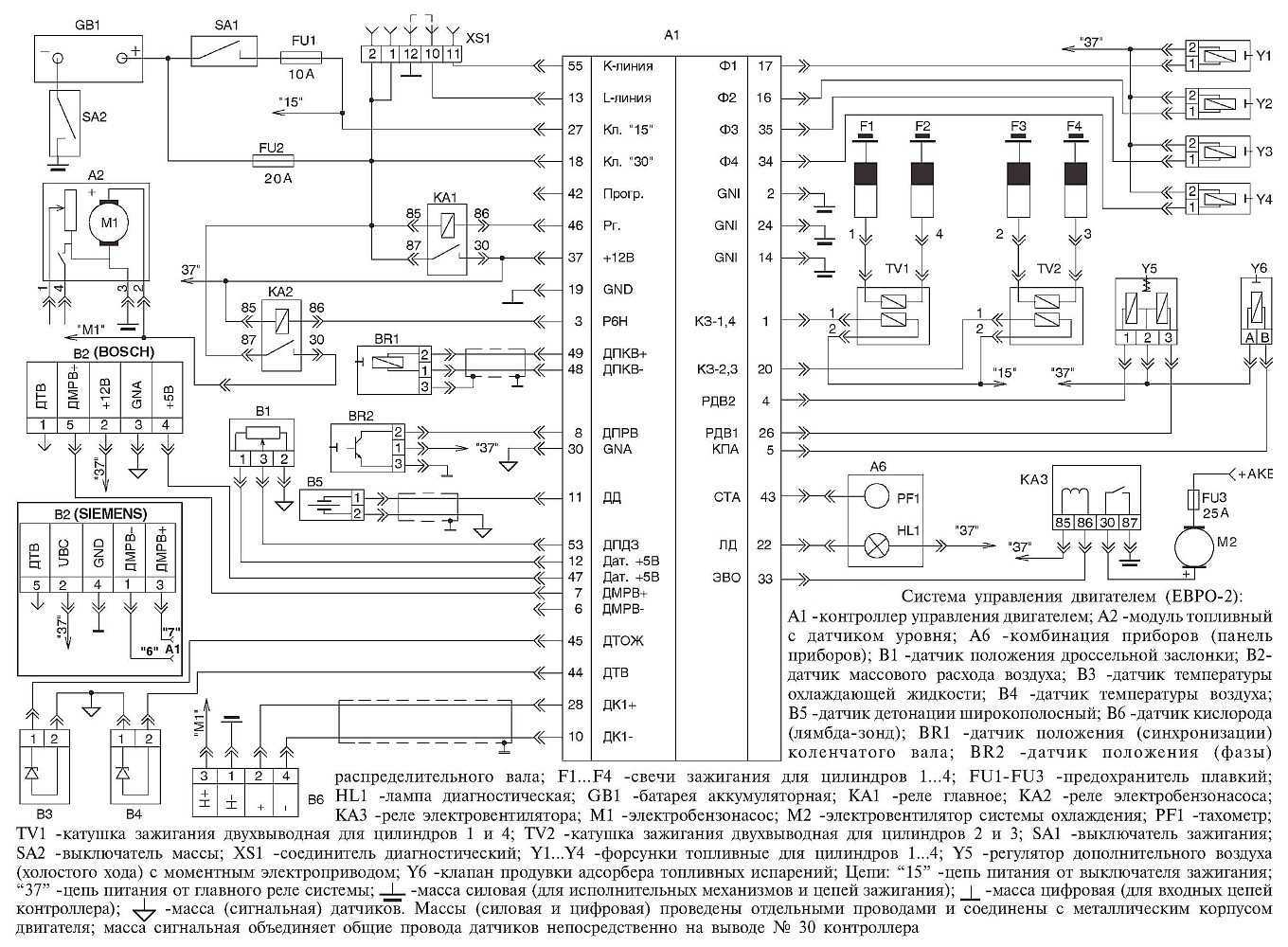

Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с массой автомобиля только через электронный блок управления. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства с замком.

Выключатели наружного освещения и противотуманного света, переключатель режимов работы электровентилятора отопителя расположены на консоли под панелью приборов. Выключатели фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электропотребители большой мощности включаются через электромагнитные реле.

Б — белый; Г — голубой; Ж — желтый; З — зеленый; К — красный; Кч — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный; СБ — серый с белой полосой; СК — серый с красной полосой; СГ — серый с голубой полосой; ГК -голубой с красной полосой; КчБ — коричневый с белой полосой; ОГ — оранжевый с белой полосой; БГ — белый с голубой полосой; ЗЖ — зеленый с желтой полосой; ЗК — зеленый с красной полосой; ЗЧ — зеленый с черной полосой; РГ — розовый с голубой полосой; РЧ — розовый с черной полосой; ФБ — фиолетовый с белой полосой.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года;
2. После 1994 года.

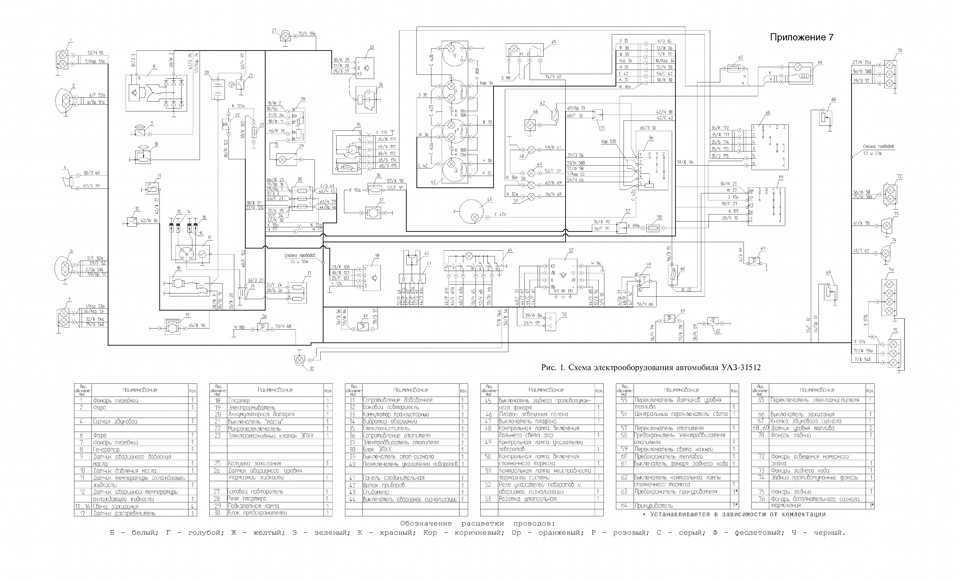

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света

Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

Взаимосвязь мотора и схемы

При выпуске автомобиля, конструкторы снабдили УАЗ «Hunter» тремя видами силовых установок. Такой ход позволил выбрать автомобиль, удовлетворяющий запросам потребителя. Однако применяемый ход, внес изменения в электрическую схему автомобиля. Так, электросхема УАЗ Хантер дизель отличается, в сравнении с бензиновым агрегатом. Кроме того, применяемая на моторах электроника раньше не использовалась.

Мотор УМЗ-4213:

На машину устанавливают:

• Блок, управляющий электронным зажиганием;
• Электронная начинка, управляющая мотором;
• Датчики считывания показателей мотора;
• Электронные механизмы исполнения.

Силовые установки, применяемые на УАЗ «Hunter»
Модель мотора	УМЗ-4213	ЗМЗ-409.10	ЗМЗ-5143.10
Тип мотора	Бензин (инжектор)	Бензин (инжектор)	Дизель
Объём мотора, (л)	2,890	2,693	2,235
Мощность мотора, (л.с.)	104	128	98
Цилиндры, (шт)	4
Камера, расположение	ряд
Камера, сечение, (мм)	100	95,5	87
Ход вытеснителя, (мм)	92	94	94
Сжатие	8,2	9,0	19,5

Технологические решения облегчили диагностику и обновление автомобиля. Стоит отметить вклад, внесённый электронной системой, управляющей двигателем. Главную задачу в узле выполняет электронный контроллер. Ошибки в работе силовой установкой фиксируются и в виде цифрового кода передаются на устройство считывания.

Считывание информации происходит через разъём диагностики. Подключение прибора и последующая расшифровка кода, даёт представление о том, где произошел сбой и как устранить поломку. Выполнение диагностики подразумевает выполнение манипуляций.

Диагностический разъём УАЗ:

• Алгоритм действий следующий:
• Установить ключ зажигания в положение «выключено»;
• Снимаем аккумулятор с автомобиля на 10-15 секунд. Запускается режим «самостоятельной диагностики» контроллера;
• Подсоединяем аккумулятор обратно к автомобилю;
• Запускаем мотор, даём поработать шестьдесят секунд;
• Соединяем выводы диагностического разъёма отдельным проводником, это активирует режим «самостоятельной диагностики»;

Генерирующее устройство Bosch 6 003 GB5011:

Подтверждением включения будет код «12», выведенный три раза на устройстве считывания, последующие коды – зафиксированные ошибки.

Для питания автомобиля и зарядки аккумулятора используются новые генерирующие электрический ток устройства. На начальной стадии схема электропроводки УАЗ Хантер инжектор 409 двигатель включала изделие «Iskra», дизельный мотор имел «Bosch 6 003 GB5011». Поскольку схемы генерирующих устройств отличаются, разъёмы и применяемые проводники под капотом автомобиля так же отличаются. В последних моделях производитель начал устанавливать генерирующее устройство собственной конструкции (9422.3701). Так же можете прочитать про Расход топлива на 100 км УАЗ 469.

Меры предосторожности

Автомобиль УАЗ Хантер, электрическая схема которого при неверной эксплуатации выходит из строя, требует выполнения правил безопасности.

• Манипуляции с машиной, связанные с электрическим оборудованием, проводятся со снятой батареей аккумулирующей энергию. Отключение и включение аккумулятора в цепь проводится в обязательном порядке при де активированном возбуждении;
• Контроль цепей проводится без замыкания проводников на корпус, кроме того, проверка исправности оборудования методом «искры» запрещена, поскольку приведёт к поломке некоторых блоков;Используются только предохранительные элементы установленного образца;Замена предохранителей проводится приборами не из металла, что бы избежать соединения точек электрической цепи с разным потенциалом;Нельзя снимать батарею с работающей силовой установки, это выведет из строя регулятор напряжения и другие элементы;
• Нельзя касаться проводников с высокой степенью электрического потенциала на заведенном моторе;Исключена проверка диодов блока выпрямления омметром, а так же лампой контроля, питание которых больше 12В без отключения изделий от генерирующего устройства;Противодействие прохождению тока изоляционным слоем катушки статора генерирующего устройства проверяется на изделии, демонтированном с машины и отключенном от блока выпрямления;
• Манипуляции со сварочным аппаратом на борту UAZ «Hunter» проводится с предварительным отключением проводников от аккумулятора, а так же отключением выводов генерирующего устройства и контроллера;
• При зарядке аккумуляторной батареи изделие отключается от автомобиля.

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

1. Внутрисалонная проводка на УАЗ;
2. Подрулевой узел управления поворотами и наружным освещением;
3. Блок управления работой электрических стеклоочистителей на панели приборов.

Схема электрооборудования автомобиля УАЗ, оснащаемого многофункциональным подрулевым переключателем

Причина модернизации

Панель приборов старого образца На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

1. его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
2. стали устанавливать новую панель приборов.

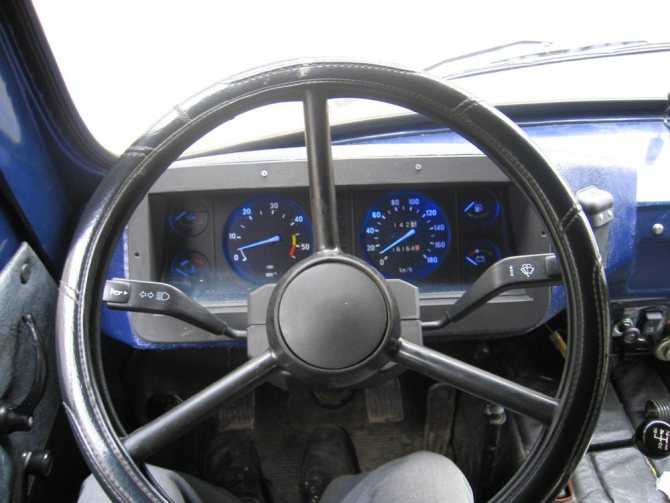

Новый блок подрулевых переключателей с новой приборной панелью

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

Для этого потребуется:

1. Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
2. Заводская схема-инструкция, позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
3. Желание сделать качественный монтаж.

Схема обычного блока управления стеклоочистителями

Алгоритм работы будет следующим:

1. Отключаем аккумуляторную батарею;
2. Извлекаем из панели приборов блок управления;
3. Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
4. Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

1. Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
2. Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
3. Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Новая схема подключения для старых версий авто

Процесс установки многофункционального переключателя

Приступаем к установке:

1. Заменяем штатный разъем на новый;
2. Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
3. Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
4. Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
5. Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
6. Подсоединяем на массу 13-контакт реле;
7. Соединяем переходным кабелем новую контактную колодку;
8. Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
9. Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
10. На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.

Улучшенная автолюбителями схема модернизации

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

1. Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
2. Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

1. Катушка высокого напряжения;
2. Распределитель зажигания;
3. Свечи зажигания;
4. Электроклапан холостого хода;
5. Выключатель принудительного холостого хода;
6. ЭБУ холостого хода;
7. Коммутатор.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

УАЗ 3151 — схема электрическая

     Здесь приведенны всевозможные схемы электрооборудования на УАЗ 3151 1985-2008 г.в. Стратегия, которой в настоящее время придерживаются на УАЗе, предусматривает совершенствование хорошо известных машин и наращивание выпуска новых моделей. В первую группу входят УАЗ-31512 с короткой базой и мягким верхом, его модификация УАЗ-31514 со съемной металлической крышей и измененным интерьером, а также УАЗ-3153 с увеличенной на 380 мм колесной базой. Их комплектуют бензиновыми двигателями собственного производства рабочим объемом 2,5 и 2,9 л, развивающими мощность нетто соответственно 76 и 84 л.с.

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа;7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов;8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ;17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя;31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива;55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа
