Когда при повороте хрустит ШРУС (шарнир равных угловых скоростей), многие автолюбители не знают, как выполнить диагностику проблемного узла, и какие действия предпринимать в дальнейшем

Самое важное в данном случае — выяснить, какой ШРУС хрустит, ведь в переднеприводных автомобилях есть аж четыре “гранаты”, как в народе называют этот узел. Также важно понимать, именно ШРУС ли является источником неприятных звуков или другая деталь подвески автомобиля

Далее мы попытаемся систематизировать информацию и пролить свет на вопрос диагностики и ремонта шарнира равных угловых скоростей машины.

Процедура замены ШРУСа и пыльника

Замена внешнего ШРУСа ВАЗ, включая такие модели, как гранта и лада ларгус, начинается с вывешивания автомобиля на подъемнике или пеньках. Использовать для этого домкраты можно, однако они должны быть надежными и установленными на ровной твердой поверхности (асфальт). Предварительно «срывают» ступичную и колесные гайки. Всю дальнейшую работу можно условно разделить на два этапа: демонтаж и обратная сборка.

Еще совсем недавно на вопрос «можно ли заменить пыльник без снятия гранаты» ответ был бы отрицательным. Но после просмотра видео, на котором с помощью специального прибора это делают без особого труда, ответ уже не столь однозначен.

Демонтаж

После того, как автомобиль будет вывешен, колесо с необходимой стороны снимают и до конца выкручивают ступичную гайку. Следует аккуратно извлечь и отложить в сторону расположенную под ней шайбу.

На автомобилях «Калина», «Приора», семействе ВАЗ-2110, «Самара», ВАЗ-2115 — замена шарнира равных угловых скоростей требует полного снятия привода. Для этого следует расшплинтовать и извлечь из посадочного места рулевой наконечник, тем самым обеспечив возможность бокового движения ступицы.

После того, как будет демонтирована ступичная гайка и наконечник, шарнир можно извлечь. Его снятие производится вместе с приводом. Ступицу отводят в сторону, привод поддевается монтировкой со стороны КПП и извлекается наружу. Если предполагается извлечение обоих осей, на их место необходимо вставить оправку соответствующего диаметра.

Извлеченный привод зажимают в тисках, после чего сбивают шарнир сильными ударами молотка

Если заменяемой деталью является не сам ШРУС, а пыльник, узел следует демонтировать максимально осторожно, нанося удары через деревянную прокладку

Монтаж

Перед монтажом нужно очистить посадочное место и установить пыльник. Замена пыльника наружного ШРУСа ВАЗ-2110, 2114 и прочих авто производится всегда, даже если старый элемент цел. Сам шарнир тщательно набивают одноименной смазкой и с помощью «киянки» (деревянный молоток) устанавливают на место.

Дальнейшая сборка производится в точной обратной последовательности. Необходимо проверить, хорошо ли удалось затянуть резьбовые соединения, особенно ступичную гайку. Процедуру можно считать успешной, если хруст, имевшийся до ремонта, пропал, автомобиль уверенно набирает скорость и поворачивает, не издавая посторонних звуков.

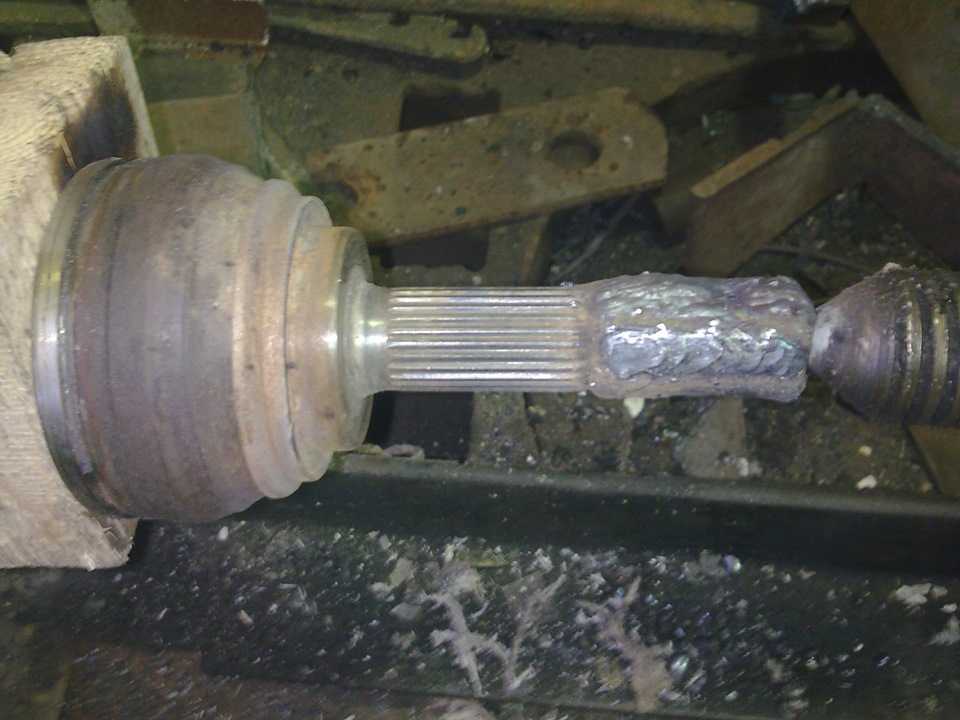

Замена наружного ШРУСа

После смены пыльника по вышеуказанной инструкции, смена внешнего шарнира не должна вызвать каких-то серьезных затруднений:

Работы начинаются со снятия колеса.
После снятия колеса, откручивается гайка ступицы, проводится демонтаж суппорта с наружными частями тормозной системы;
В последнюю очередь снимают шаровую опору и рулевой наконечник.

Фото-инструкция разбора опубликована выше.

ШРУС извлекается молотком, которым его выстукивают через приготовленную подставку. Шлицевой крепеж сразу поддается, но иногда приходится применить чуть большие усилия (не стоит переусердствовать!). Освободив пыльник от хомутов, необходимо выкрутить его в сторону коробки передач – теперь остается вытянуть ШРУС на поверхность, в случае возникновения каких-либо затруднений – выбивать через прокладку молотком.

Снятие старого наружного ШРУСа

Смена комплектующих выглядит следующим образом:

На вал устанавливается пыльник, осуществляется замена стопорного кольца;
Начиненный смазкой новый ШРУС ставится на вал. Его забивают молотком через деревянную либо металлическую (но мягкую) проставку;
Закрепляется пыльник, затягиваются хомуты;
Все устройство монтируется в ступицу;
Происходит остальная сборка подвески.

Подробнее про замену наружного ШРУСа своими руками смотрите в следующем видео:

Внутренний ШРУС

Внутренний ШРУС так же, как и внешний снаружи защищен пыльником. Соответственно, при нарушении его целостности в шарнир попадает грязь и вода, что приводит к его выходу из строя. Методы ремонта внутренних ШРУСов в данной ситуации не отличаются от ремонта внешних: их необходимо промыть, заменить смазку и заменить поврежденный пыльник.

Еще одной основной проблемой внутренних ШРУСов являются люфты вала привода со стороны коробки передач. Визуально различие между «нормальным» состоянием и люфтом видно на видео ниже:

Следует различать два типа люфтов внутреннего ШРУСа:

непосредственно во внутреннем шарнире;
в соединение привода и дифференциала.

Так как визуально определить наличие люфтов невозможно, а регулярно залезать под автомобиль и «шатать» внутреннюю гранату будет далеко не каждый автовладелец, необходимо уметь определять их иначе.Наиболее действенным способом понять, что во внутреннем ШРУСе появились люфты — понаблюдать за поведением автомобиля на скорости. Разгоните машину приблизительно до 80-90 км/ч и понаблюдайте, появляется ли на такой скорости биение руля и вибрации по кузову

Особенно обратите внимание на вибрации передней панели, в частности, в районе педалей

Важно!
Разгонитесь до данной скорости, а затем продолжайте движение, не меняя скорости. Если вы обнаружили вибрации, то разгоните машину еще

Теперь скорость должна быть в районе 100-110 км/ч. При пропадании вибраций после разгона, можно сделать вывод, что люфты во внутренней гранате присутствуют. Необходимо как можно скорее снять ее и убедиться в этом. Если у вас возникли сложности при снятии привода ШРУС, то воспользуйтесь следующей видеоинструкцией:

Если вы обнаружили вибрации, то разгоните машину еще. Теперь скорость должна быть в районе 100-110 км/ч. При пропадании вибраций после разгона, можно сделать вывод, что люфты во внутренней гранате присутствуют. Необходимо как можно скорее снять ее и убедиться в этом. Если у вас возникли сложности при снятии привода ШРУС, то воспользуйтесь следующей видеоинструкцией:

Причиной люфтов в гранате чаще всего является износ шлицевого соединения вала и трипода. Если износ небольшой, то существует несложный метод ремонта такой неисправности. Итак, прежде всего, необходимо отчистить все элементы от грязи и смазки. В этом вам помогут растворы моющих средств с водой и бензин или керосин. После того как вы отчистили все элементы, посмотрите на шлицевое соединение. Если обнаружите на них коррозию — обработайте их надфилем.

То же самое проделайте со шлицами на валу. Для того чтобы полностью избавиться от следов коррозии, поместите валы и звездочки в преобразователь ржавчины. Далее, высушите детали и обработайте их обезжиривателем. Потом произведите сборку всех элементов на вал, исключая звездочки. Прежде чем это сделать, нанесите на вал и звездочку средство Loctite 648. Оно является своеобразным «клеем» для подобных соединений.

Надевайте звездочки на вал, покрутите их немного, чтобы они полностью вошли в зацепление. Теперь оставьте всю конструкцию в неподвижном состоянии на 10 минут. После чего можно окончательно собрать привод и установить его обратно на автомобиль. Такой ремонт позволит полностью исключить люфты в шлицевом соединении.

Еще одна проблема, с которой сталкиваются автомобилисты — повреждение трипоида. Вообще, существуют ремонтные комплекты для внутреннего ШРУСа, которые сэкономят вам много времени. Правда, и обойдутся они недешево. Если вы не хотите тратиться, то можете воспользоваться следующим способом ремонта внутреннего ШРУСа:

Для выполнения ремонтных работ по разборке ШРУСа вам потребуется емкость, в которую можно сложить шарики шарниров в порядке их извлечения (например изготовить желоб из уголка).

Виды

В современных автомобилях для внутренних ШРУСов используется всего 2 вида конструкции.

«Рцеппа» — применяется в подавляющем большинстве внешних гранат, а на некоторых автомобилях и в качестве внутреннего ШРУСа (к примеру, Фольксваген Транспортер Т4). Узел состоит из следующих частей: корпуса со шлицевой частью, входящей в ступицу колеса, сепаратора, обоймы, шариков и стопорного кольца.
«Трипод» — трехшиповый шарнир, работающий в сравнительно небольших углах (до 25º). Тем не менее этого вполне достаточно для компенсации хода подвески, смещения силового агрегата и КПП в поворотах, при проезде неровностей, поэтому «Трипод» чаще всего используется для изготовления внутренних ШРУСов. Конструктивно состоит из корпуса, в котором выточены беговые дорожки, шарнира с роликами и стопорного кольца.

Рцеппа

В качестве примера возьмем внутренний шарнир равно угловых скоростей VW Transporter T4. Для того чтобы собрать шариковый ШРУС, вам нужно:

зафиксировать приводной вал в тисках;
одеть на вал пыльник с металлическим щитом;
установить ограничивающее кольцо;
корпус с сепаратором и внутренней обоймой можно собрать отдельно. Необходимо одеть сепаратор на обойму и поместить ее внутрь корпуса. Затем, выворачивая обойму и сепаратор, закладывать по одному шарику. На видео показан процесс сборки зафиксированного в тисках ШРУСа. Изначально на приводной вал одевается обойма, сепаратор и корпус. Затем, также как и в предыдущем случае, поочередно в пазы вставляются шарики.

Трипод

Собрать ШРУС триподного типа гораздо легче. Вам всего лишь необходимо:

заранее установить на приводной вал пыльник;
одеть на шлицы шарнир с роликами;
зафиксировать шарнир, установив стопорное кольцо (на приводном валу для него имеется проточка);
обильно смазать все трущиеся пары;
установить корпус;
зафиксировать пыльники;
вручную разработать механизм, сделав несколько оборотов в разные стороны.

Для наглядного представления предлагаем посмотреть видео сборки наружного и внутреннего ШРУСов.

Важные моменты при замене

Полезные советы, которые не только помогут собрать внутренний ШРУС правильно, но и продлить жизнь шарнирам равно угловых скоростей в целом.

Если вы вовремя заметили порванный пыльник и ШРУС до момента разборки еще не начал хрустеть, можно обойтись промывкой узла и заменой смазки.
В качестве смазки нельзя использовать литол, солидол либо графитовую смазку. Допустима только специальная консистентная смазка для ШРУСов.
Если вы разбирали старый ШРУС, чтобы промыть его и заменить смазку, пометьте месторасположение обоймы, сепаратора относительно корпуса. При снятии шарики раскладывайте так, чтобы затем установить их на свои родные места.
Для промывки хорошо подойдет бензин, небольшая щетка и чистая ветошь.
Заводские обжимные хомуты считаются одноразовыми. Если вы их устанавливаете повторно, будьте готовы к тому, что при вывороте колеса (особенно в мороз) пыльник может сорваться. В итоге установка новой либо промывка старой гранаты пойдет насмарку. Обжать такие хомуты можно тонкими плоскогубцами.

Сжимать и разжимать стопорные кольца удобнее всего специальными щипцами. Без них сборка и разборка может потребовать больше времени и нервов.

Проверка исправности ШРУСа

Неисправности внутреннего и внешнего ШРУСов проявляются по-разному. Для проверки внешнего шарнира нужно максимально вывернуть руль и не спеша проехать по площадке. При таком положении руля образуется максимальный изгиб между полуосями. При этом неисправный внешний ШРУС будет издавать хруст, зависящий от скорости движения.

Диагностика исправности ШРУСА. Видео:

Добиться максимального искривления внутреннего шарнира сложнее. Для этого нужно проделать следующие операции:

вывесить колеса, подняв машину домкратом или подъемником;
завести двигатель;
включить передачу.

В таком положении неисправный внутренний шарнир будет отчетливо хрустеть.

Как проверить ШРУС на ВАЗ 2109 и 2114, 2110

Стандартная проверка и определение «на слух» не всегда позволяет безошибочно выяснить исправность шарниров. Прежде чем покупать дорогостоящие детали, нужно узнать и убедиться, что проблема кроется именно в них. Для этого проделайте такие операции:
