Что такое ШРУС

Аббревиатура ШРУС расшифровывается как шарнир равных угловых скоростей, который обеспечивает передачу крутящего момента от коробки передач на колеса. В народе ШРУС называют гранатой, из-за чисто визуального сходства.

Благодаря своей конструкции, ШРУС позволяет колесам вращаться под разными углами вплоть до 70 градусов. Сам ШРУС защищен пыльником. Если машина долго эксплуатируется, например, несколько лет, резиновый пыльник ШРУСа приходит в негодность, появляются разрывы и трещины, смазка постепенно вытекает, смешивается с грязью.

Для тех, кто собирается первый раз заменять пыльник ШРУСа, советую посмотреть это видео:

Как определить, что нужно заменить пыльник ШРУСа?

Способ простой: необходимо заехать на яму провести осмотр пыльника, если он сухой и не видно следов масла, значит, все в порядке и замена пока не требуется.

Если, проверив, вы обнаружили, что неисправность имеется и нужна замена, то тогдавам понадобится следующий инструмент:1. Домкрат, молоток, деревянный брусок;2. Ключи на 17 и 30;3. Монтировка, баллонник;4. Плоская отвертка, специальные щипцы для установки хомутов;5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Бывает ситуация, когда при резком старте в районе передних колес раздается одиночный стук или хруст. Скорее всего, вы уже опоздали и придется менять сам ШРУС.

Как заменить пыльник ШРУСа на Лада Калина

Для того, чтобы упростить замену пыльника ШРУСа, работу лучше производить на снятой полуоси.

Затягиваем ручник и ставим клинья под задние колеса

Очень важно, чтобы машина стояла на ровной поверхности. Берем баллонник и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел. Если имеются подкрылки, то при помощи отвертки поддеваем защитный колпачок и снимаем их. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло. Теперь откручиваем болты крепления, благодаря которым шаровая прикреплена к поворотному кулаку — всего их два. Откручиваем ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Тут необходимо попросить кого-нибудь, кто будет надавливать на педаль тормоза.

Нам нужно достать упорную шайбу, сделать это не сложно, после чего выворачиваем колеса в крайнее положение (это зависит от того, с какой стороны происходит замена) и аккуратно выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а другой рукой придерживаем сам приводной вал.

Важная заметка! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете.

1. Сейчас будет самая кропотливая работа, где нам понадобятся тиски. Берем приводной вал и фиксируем его в тисках. При помощи отвертки убираем старые хомуты и срезаем старые пыльники если они испортились. Если еще пригодны для эксплуатации то срезать не нужно.

1. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала. Бензином или керосином как промывочную жидкость промываем «гранату» и проверяем состояние её деталей. Если при осмотре Вы не обнаружили не каких трещин, люфта или нарушения симметричности, то пристпаем к установке новых пыльников на вал.
2. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
3. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.14.Теперь проводим замену стопорного кольца внутреннего ШРУСа и смазываем его шлицы графитовой смазкой, после чего аккуратно устанавливаем шарнир в корпус КПП.

1. Закрепляем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.Дальнейшая сборка выполняется в обратной последовательности.

Обращаясь к нам, вы можете быть уверены в этих 3-х моментах:

Функция гранаты

ШРУСы, которые в простонародье именуют «гранатой», выполняют функцию передачи крутящего момента от оси к колесу. Гранаты установлены практически на всех переднеприводных автомобилях на передней оси с каждой стороны.

Детали гранаты работают во взаимодействии между собой, способствуют получению необходимой угловой скорости каждого колеса при поворотах на любых скоростях. Благодаря гранатам автомобиль имеет плавность хода и уверенно выходит из заносов при соответствующих навыках.

Гранаты достаточно долговечны, если пыльник шруса цел и невредим. Незаметная «резинка» обеспечивает качественную работу узла до момента, когда потребуется замена гранаты, как результат естественного износа детали.

Этот момент тем дальше, чем менее агрессивен ваш стиль езды. Пока цел ваш защитник от влаги и песка – пыльник, механизм будет работать как часы.

Как узнать, что пора делать замену гранаты?

При наличии зазоров или дыр, грязь и вода вытесняют смазку. Пыльник из сухого сразу становится влажным и маслянистым. Это прекрасно видно при полном повороте руля до упора.

Это повод для проверки: не нужна ли замена гранаты? Не стоит дожидаться треска и шума в области колеса при движении.

Если же такой хруст появился, значит пора обратится в наш сервис для замены внутренней или внешней гранаты. Каждую из этих деталей можно менять по отдельности, так как при эксплуатации изнашивается обычно конкретная граната и начинает характерно хрустеть.

Замена гранаты в автосервисе Автодеталь-Уфа

Наш автоцентр квалифицированно произведет замену наружной гранаты и внутренней. Операция отработана, технологически — несложна. При необходимости мы ставим новые пыльники и набиваем узел соответствующей консистентной смазкой.

Процедура

Чтобы подшипник не развалился на большой скорости требуется замена ШРУСа. Для этого нужны следующие инструменты:

• домкрат или колодка;
• удлинитель;
• трещотка;
• балонник;
• торцевые головки (на 17 и 30);
• молоток;
• тиски;
• небольшой брусок из дерева.

Для начала следует поставить автомобиль на ручной тормоз и снять колесные болты. В этом же положении нужно снять ступичную гайку с помощью удлинителя. Затем нужно установить автомобиль на домкрат с одной стороны и снять колесо. Будьте внимательны! Даже если вы знаете, как поменять пыльник на Калине быстро и легко, не ограничивайтесь одним домкратом, установите дополнительно колодку.

Далее следует найти два болта, которыми ШРУС крепится к поворотному кулаку. Они могут сразу не поддаваться, чтобы их удалить понадобится удлинитель. Теперь следует выкрутить руль в крайнее положение, оттянуть поворотный кулак и извлечь наружную часть ступицы вместе с внешним ШРУСом. На помощь придёт молоток, но бить нужно не прямо по ШРУСу, а по деревянному бруску, чтобы ненароком не повредить деталь.

Как заменить пыльник внутреннего ШРУСа на Калине? Это можно сделать аналогичным образом, но ШРУС вынимается из коробки с помощью монтировки. После того как старый элемент демонтирован, проводится установка нового пыльника. При замене шарнира, пыльник тоже надо удалить. Даже если старый пылезащитный чехол ещё вполне приличный, его ставить обратно категорически нельзя. Он уже достаточно износился и прикрутить его с той же утяжкой не получится.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

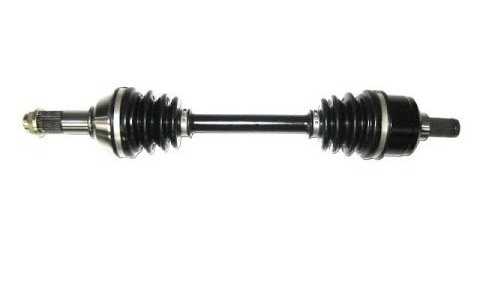

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

   Отмеченные красным маркером болты выкручиваем с двух сторон.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

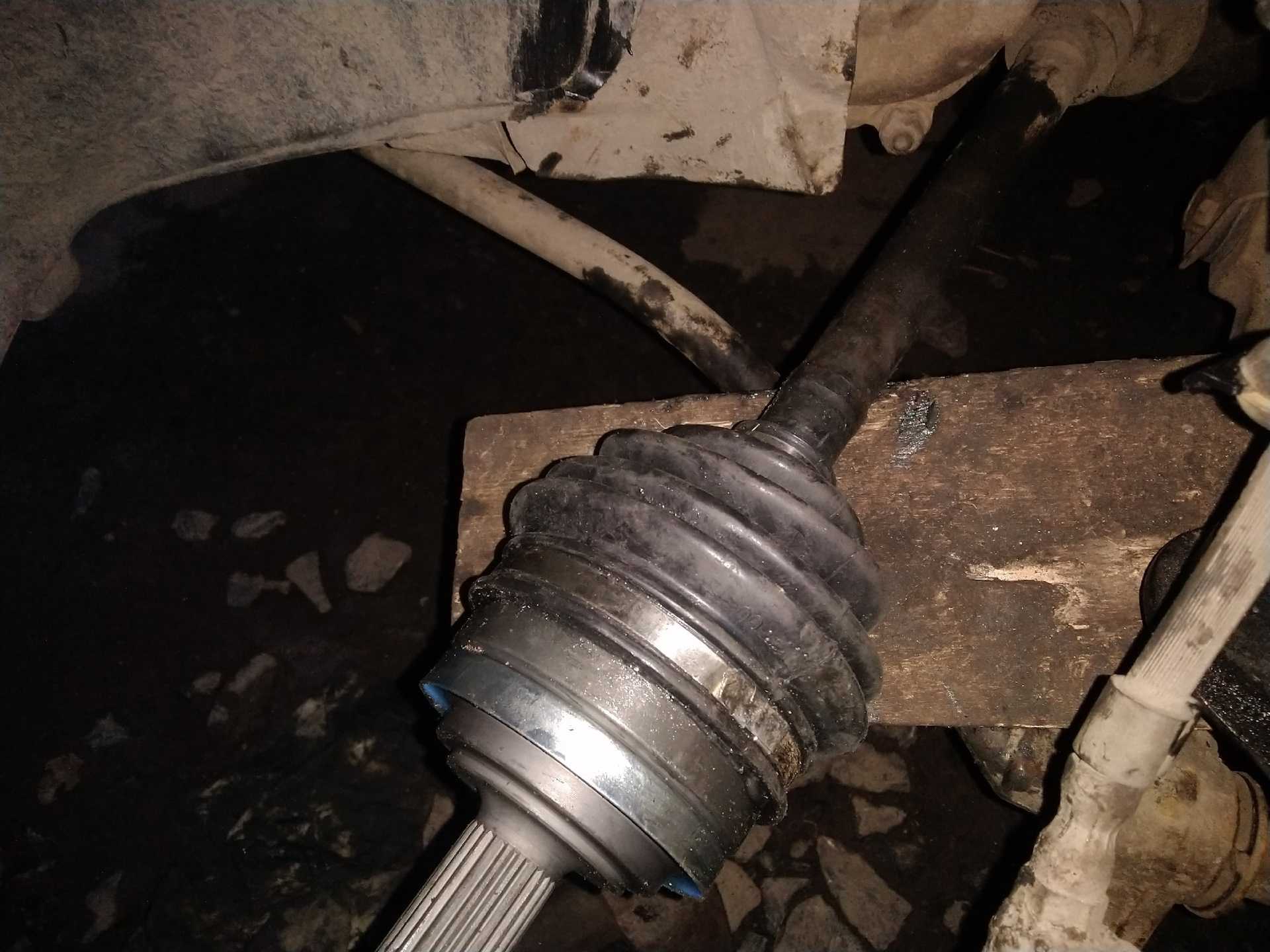

   Демонтированный шрус

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

   Нанося не сильные удары ШРУС сойдёт с места

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

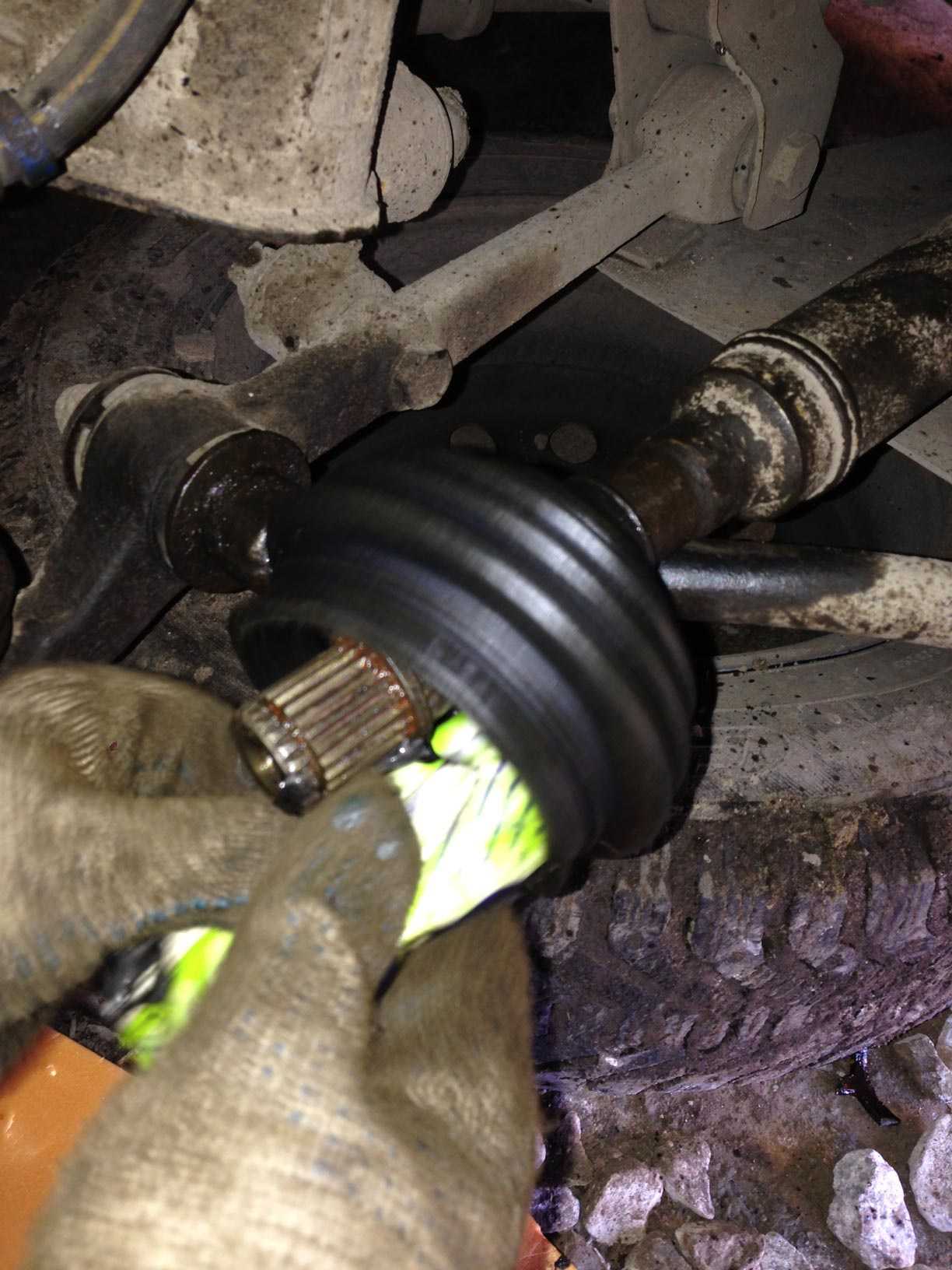

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС.

   Новая смазка добавлена в ШРУС

3. А остатки в пыльник.

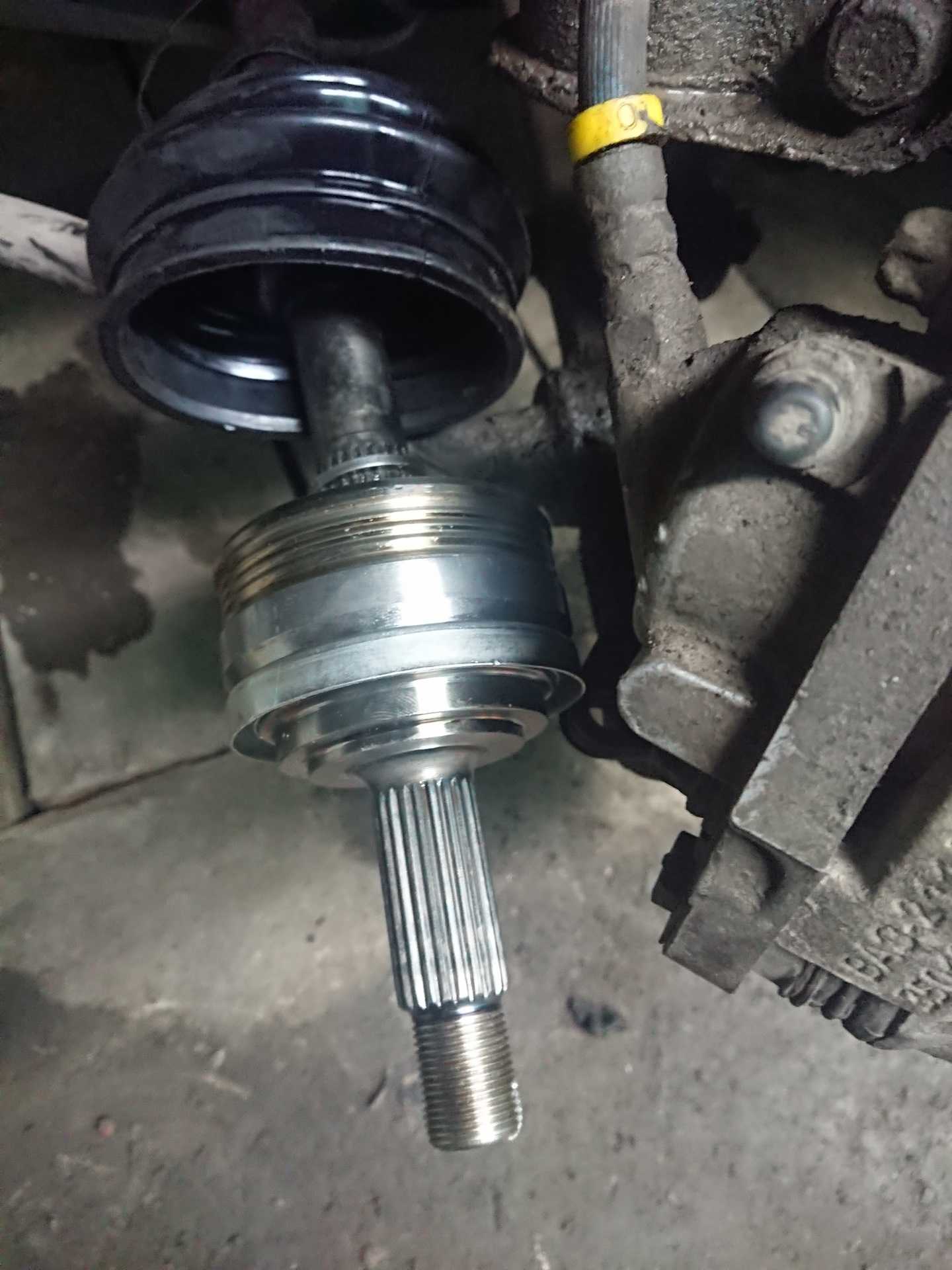

4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

• ВИС.
• GNK. Оригинальная упаковка ШРУСа GNK

  Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

  Внешний ШРУС GNK установлен

• GLO.

carfrance.ru

Как определить поломку?

Граната представляет собой шариковый подшипник, обоймы которого имеют поперечные канавки. Благодаря этому меняется угол между ведомой и ведущей полуосью. Таким образом, ШРУС не только передает крутящий момент, но и меняет угол между полуосями. Ввиду этого, со временем на нем образовывается выработка. В местах, где нет плотного прилегания деталей, образуется люфт и посторонний шум. На деле это сопровождается характерным хрустом. Он возникает из-за большой выработки на шариках, которые двигаются по канавкам. Хруст может появляться как при прямолинейном движении, так и при повороте. В последнем случае, вероятнее всего, требует замены внешняя граната «Калины». Игнорировать данный признак не стоит, поскольку подшипник может развалиться на высокой скорости.

Монтаж запчасти

Замена шруса на автомобиле Калина производится следующим образом:

1. На ось надевается защитный чехол. Чтобы работа шла легче, ось можно обработать смазкой.
2. В шарнир закладывается смазочный материал.
3. Смазка добавляется внутрь защитного чехла.
4. Несильными ударами с использованием деревянного бруска граната монтируется на полуось.
5. Когда монтаж ШРУСа завершён, из защитного чехла удаляется воздух, и осуществляется крепление с помощью хомутов.
6. Монтируется поворотный кулак, фиксируется гайка ступицы, монтируется на место колесо.
7. Весь крепёж надёжно поджимается, автомобиль снимается с домкрата.

Диагностика состояния пыльников

Для проверки исправности пыльников автомобиля проводится внешний осмотр и диагностируется состояние узлов передней подвески. На поверхности пыльника при отсутствии повреждений верхней оболочки не будет следов подтеков смазки и автомобиль можно эксплуатировать дальше в прежнем режиме. Диагностику желательно выполнять регулярно, что позволяет своевременно предотвращать преждевременный выход из строя механизмов ШРУСа.

При быстром ускорении автомобиля могут возникать посторонние шумы в секторе переднего колеса, которые могут означать появление внутренней неисправности в узлах подвески и требовать срочной диагностики и ремонта с проведением замены неисправных деталей.

Одними из основных причин выхода из строя элементов ШРУСов являются:

• некачественная смазка или её отсутствие по причине выхода из строя пыльника;
• наличие дефектных деталей в механизме ШРУСа вследствие чего нарушается герметичность пыльника;
• выбоины и ямы, образующиеся на проезжей части автодорог, что приводит к повреждению защиты механизмов и элементов подвески автомобиля;
• энергичная манера управления автомобилем, которая приводит к повышению нагрузки и преждевременному выходу из строя агрегатов;
• разрушение или нарушение герметичности пыльников при эксплуатации автомобиля.

Видео о замене пыльника гранаты :

Как продлить ресурс?

Обычно данные подшипники прогуливаются по 250-300 и поболее тыщ км. Замена пыльника шруса в рено логан может быть осуществлена и своими руками и на сто, пыльник бывает внутренний или наружный, а также левый или правый. Они имеют очень крепкую конструкцию. Но есть несколько причин, которые способны значительно понизить их долговечность. Это состояние пыльника. Конкретно из-за него вовнутрь попадают вода, пыль, песок. В итоге смазка преобразуется в густой абразив, который разрушительно действует на подшипник. Как не допустить этого? При эксплуатации следует временами инспектировать состояние пыльника на ШРУСе. Если он имеет трещинкы либо разрывы, его необходимо срочно поменять. Найдя поломку на ранешней стадии, мы можем сохранить исправность шарнира. На треснутом пыльнике он еще может «походить» некое время (но все таки не нужно, в особенности в влажную погоду). Замена шруса на калине своими руками — видео. Если эту делему игнорировать и дальше, нужен будет дорогостоящий ремонт. Даже если подмену гранаты на «Калине» можно произвести своими руками, ее стоимость все равно будет составлять около 2,5 тыщи рублей. попытка регулировки клапанов nissan primera р12. Пеноизол своими руками замена цепи. А таких частей в машине несколько.

Наружный шарнир привода — снятие, замена защитного чехла и установка

Для выполнения работы потребуются:

— специальные клеши для установки хомутов крепления чехлов ШРУСов или раздвижные пассатижи;

— съемник наружных стопорных колец;

— смазка для ШРУСов — 40 см ;

— новый защитный чехол шарнира с новыми хомутами;

новые упорное и стопорное кольца шарнира.

Снятие

1. Снимаем привод в сборе ,

2. Концы всех четырех хомутов внутреннего и наружного шарниров на обоих валах направлены в сторону, противоположную вращению приводов при движении вперед. Для обеспечения правильной сборки, если хомуты будут использоваться повторно, маркером наносим на них метки, указывающие направление вращения.

3. Большими раздвижными пассатижами или специальными щипцами сжимаем большой хомут и при помощи шлицевой отвертки разъединяем замок хомута.

4. Таким же способом снимаем малый хомут защитного чехла наружного шарнира.

5. Шлицевой отверткой поддеваем и снимаем защитный чехол с корпуса наружного шарнира.

Поврежденный чехол можно удалить, разрезав его ножом.

При выполнении следующей операции, если шарнир будет использоваться повторно, нельзя наносить удары по сепаратору или корпусу шарнира.

6. Закрепляем вал привода в тисках. Нанося удары по внутренней обойме шарнира через выколотку из мягкого металла, спрессовываем наружный шарнир с вала привода.

7. Шлицевой отверткой поддеваем и снимаем со шлицев вала привода стопорное кольцо.

8. При помощи съемника наружных стопорных колец снимаем упорное кольцо.

9. Снимаем защитный чехол с вала привода.

10. Промываем шарнир в керосине, вытираем чистой тканью и даем высохнуть.

Установка

1. Чтобы не повредить новый чехол при установке, обматываем шлицы вала скотчем или изоляционной лентой.

2. Надеваем на вал новый защитный чехол, сдвигаем его к центру вала и удаляем скотч.

Совет

Не используйте для установки упорного кольца торцовую головку Внутренняя фаска, имеющаяся почти на всех головках, сожмет кольцо, что не позволит установить его на вал.

3. Закрепляем вал привода в тисках вертикально. Используя рожковый ключ на 24 мм как оправку, устанавливаем на шлицевой конец вала упорное кольцо.

4. Аналогично устанавливаем стопорное кольцо.

5. Смазываем шлицы вала смазкой для ШРУСов.

6. Устанавливаем шарнир на щшцевой конец вала. Через деревянный брусок запрессовываем шарнир на вал до его фиксации стопорным кольцом.

Для наружного шарнира необходимо 40 см^ смазки.

7. Заполняем шарнир смазкой для шарниров равных угловых скоростей. Оставшуюся часть (от 40 см ) смазки закладываем в защитный чехол.

8. Сдвигаем защитный чехол в сторону шарнира так, чтобы большой уплотнительный пояс защитного чехла был полностью надет на корпус шарнира, а малый уплотнительный пояс встал в проточку вала.

9. Приподняв уплотнительный пояс малого диаметра шлицевой отверткой, выпускаем из внутренней полости чехла воздух.

10. При помощи больших раздвижных пассатижей или специальных клещей для установки хомутов и шлицевой отвертки устанавливаем большой и малый хомуты защитного чехла. Хомуты устанавливаем с учетом направления вращения привода. Наружный конец хомутов должен быть направлен в сторону, противоположную вращению привода при движении вперед.

Совет

Перед установкой собранного привода на автомобиль обязательно поставьте новое стопорное кольцо на шлицевой хвостовик внутреннего шарнира.

11. Устанавливаем привод в сборе на автомобиль.

Тип вождения

Замечено, что агрессивная езда может добить гранаты значительно раньше отведенного срока. Если у осторожных водителей пыльники на гранатах служат порой по 15 лет, то лихачу придётся ремонтировать узел уже через 3 года. Продлить срок службы шарниров и пыльников может только периодический визуальный контроль состояния защитных кожухов, а также спокойная езда.

Рекомендуем почитать:

• Улучшаем капот автомобиля Лада Калина
• Прикручиваем противотуманки на Ладу Калину
• Выбор чехлов на Калину
• Оптимальное значение давления в шинах для Лады Калины
• Запчасти и аксессуары на Калину
• Руководство по замене тормозных колодок Калины

Замена пыльника внутреннего ШРУСа

Для этого придется вынуть приводной вал полностью. Но сначала необходимо снять наружный ШРУС, как это было описано выше, т. е. вытянуть его из ступицы, не снимая гранаты. Далее слейте масло с коробки. После этого открутите гайки крепления внутреннего шарнира (обычно их 6 штук) и вставьте между КПП и ШРУСом плоскую монтажку – деталь должна выйти из гнезда. Зажмите деталь в тиски, затем:

снимите плоской отверткой стопорное кольцо;
вытащите корпус внутреннего ШРУСа и осторожно выковыряйте шарики, находящиеся в сепараторе;
снимите стопор обоймы и ее саму;
промойте все детали в бензине;
поставьте новый пыльник и, обильно обработав все смазкой, соберите в обратном порядке;
установите привод, закрутите сливную пробку и залейте масло в коробку.

Замена гранаты на Ладе Калине своими руками: подробное описание с рекомендациями

Автомобиль «Калина» обладает достаточно простой конструкцией, благодаря чему опытные автовладельцы могут большинство операций по текущему ремонту и восстановлению производить в условиях личного гаража. Своими руками можно:

• заменить воздушный насос и воздушный фильтр;
• заменить модуль системы зажигания;
• сменить диодный мост;
• выгнать воздух из системы охлаждения;
• демонтировать водяной насос и заменить его на новый;
• произвести смену защитного чехла гранаты, поставить на место изношенного хрустящего ШРУСа новую деталь.

Граната

Шрус Калина или «граната», как этот узел на водительском сленге именуют владельцы машин, – это механизм, передающий вращение на колёса. Конструктивно гранаты достаточно просты, при этом обеспечивая вращение колёс, расположенных не параллельно. Функциональный узел надёжно укрыт под ребристым чехлом, содержащим внутри смазочный материал.

Через несколько лет напряжённой работы резиновый пыльник шарнира исчерпывает эксплуатационный ресурс: его поверхность покрывается разрывами, позволяющими смазке просачиваться наружу, а из внешней среды внутрь узла начинает активно проникать пыль и вода. Если своевременно не выявить возникший дефект, граната Лада Калина может очень быстро выйти из строя, поскольку механизм не переносит влаги, песка и грязи, попадающих на контактирующие поверхности.

Профилактика всегда дешевле лечения, поэтому намного дешевле выйдет сменить пыльник, чем, дождавшись поломки, менять всё устройство.

Как проявляется неисправность

Шрус лада Калина – узел, сконструированный для работы в экстремальных условиях. Соответственно, это устройство имеет солидный запас прочности и качественную защиту от неблагоприятных факторов – пыльник из прочной резины, герметично изолирующий механизм от внешней среды. Если автомобиль вовремя проходит ТО и внимательно обслуживается владельцем, используется по хорошим автомагистралям, то и внешние, и внутренние ШРУСы безупречно работают в течение продолжительного времени, не вызывая никаких нареканий.

Когда же машина используется для поездок по пересечённой местности, где нередки колдобины, шарниры, испытывающие предельные нагрузки, могут повредиться. Кроме того, поломка данного функционального узла может быть обусловлена и другими обстоятельствами:

• ошибки производства;
• использование материала, не отвечающего техническим требованиям;
• применение смазочного состава низкого качества;
• засорение внутреннего пространства.

Замена внутренней и наружной гранаты (шруса) – цена доступная, качество безупречное

В автосервисе замена шруса, внутреннего и наружного, проводится с минимумом дискомфорта для автовладельца: быстро и по доступной цене. Осуществляя такую ответственную операцию, как замена наружного или внутреннего шруса на автомобиле, наши мастера гарантируют исключительное качество выполняемых работ и используемых запчастей.

Замена шруса (замена гранаты) – устройство и принцип действия данного узла

ШРУС – или шарнир равных угловых скоростей – это устройство, передающее крутящий момент от дифференциала к колесам. Состоит шрус из следующих деталей:

• Корпус;
• Сепаратор;
• Обойма;
• Шарики;
• Хомуты;
• Стопорные кольца;
• Чехол для защиты (пыльник).

В сферическом корпусе предусмотрены пазы для шариков, так же как и в обойме шруса. Сепаратор предназначен для удержания шариков в нужном положении (как и в любом обычном подшипнике). Благодаря своей конструкции данный шарнир может передавать вращение при практически любых углах отклонения валов (вплоть до 350 градусов), причем передавать равномерно. Пыльник же обеспечивает защиту внутренних поверхностей шарнира от попадания влаги, пыли и грязи, усиливающих трение и преждевременно изнашивающих данный узел.

Цены на замену пыльника шруса

Наименование работ	Отечественные автомобили	Иномарки:	Внедорожники, микроавтобусы
Замена привода в сборе	от 1 000 руб.	от 1 500 руб.	от 1 500 руб.
Замена шруса	от 1 000 руб.	от 1 500 руб.	от 1 700 руб.
Замена пыльника шруса	от 1 200 руб.	от 1 500 руб.	от 1 600 руб.

Замена гранаты (шруса) – признаки неисправности данного узла

Неисправность наружного шруса и неумолимо приближающуюся замену наружной гранаты покажут следующие симптомы:

• Отчетливые щелчки из-под колёс при поворотах;
• Еле уловимые рывки в момент, когда автомобиль трогается с места.

Данные признаки усиливаются на ухабах, при переезде сугробов и ям. И замена наружного шруса (наружной гранаты) становится очевидной. Причем замена наружной гранаты требуется несколько чаще, ведь именно эти шрусы подвергаются повышенным нагрузкам, так как углы поворотов на ступице у данного шарнира значительно больше.

Есть еще один верный способ убедиться в необходимости замены наружной гранаты:

• Максимально выверните руль;
• Начните (медленно) движение;
• Если появится хруст снизу, то следует тщательно проверить наружный шрус – возможно он вышел из строя и ему требуется замена.

Внутренний шрус проверяют несколько иным способом:

• Берутся рукой за вал привода.
• Покачивают его и пытаются провернуть вокруг его оси.
• Если люфты увеличены, то замена внутреннего шруса (гранаты) – не за горами.

Замена внутренней гранаты (внутреннего шруса) – алгоритм

• Автомобиль приподнимают (можно поднять только его переднюю или заднюю часть с помощью домкрата).
• Откручивают ступичную гайку.
• Снимают нужное колесо.
• Откручивают шаровую.
• Откручивают 6 креплений внутренней гранаты к фланцу коробки передач и снимают полуось.
• Демонтируют кольцо упора.
• Снимают внутренний шрус с полуоси.
• Меняют пыльник.
• Монтируют новую гранату на полуось и осуществляют обратную сборку в зеркальном порядке.

Замена наружного шруса (наружной гранаты) – важный нюанс

Ряд автомобилистов полагают, что замена гранаты – это простейшая операция, посильная даже малоопытному водителю. Однако некорректная замена наружной гранаты способна привести к неприятному явлению, когда автомобиль начинает заметно уводить в сторону, где был установлен новый шрус. Как правило, более корректная, а еще лучше профессиональная замена наружного шруса устраняет этот симптом.

Есть еще одна достаточно простая, но ответственная операция со шрусами – замена пыльника гранаты в случае его разгерметизации. При своевременном её проведении она способна уберечь от полной замены шруса, изношенного вследствие попадания в шарнир грязи и влаги.

Замена гранаты – цена и другие преимущества обращения в «Maximum Security»

Помимо конкурентоспособных цен, наша компания готова предложить высокую скорость и качество обслуживания. У нас осуществляется замена гранаты, то есть замена внутреннего и наружного шруса, на автомобили любых марок и моделей, включая ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115, Тойота и многих других.

Алгоритм разборки

Когда принято решение демонтировать наружный ШРУС для замены, действовать следует по следующей схеме:

1. С использованием удлинителя для ворота срываются болты колеса, откручивается ступичная гайка.
2. Машина приподнимается над полом домкратом.
3. Демонтируется колесо.
4. Откручивается крепёж шаровой опоры.
5. Максимально повернув руль, нужно отжать поворотный кулак и вынуть ступицу с шарниром. При этом допускается слегка помочь себе молотком.
6. С гранаты демонтируется повреждённый защитный чехол и хомуты.
7. Чтобы демонтировать ШРУС, используется специальная оснастка. При её отсутствии шарнир можно сбить с помощью несильных ударов молотка.

Основные признаки неисправности

Иногда водители просто не обращают внимания на то, что при повороте руля появляется какой-то нехарактерный звук, или автомобиль ведет себя не так, как обычно. Такое бездействие приводит к быстрому выходу из строя всей системы привода. В то время как на начальной стадии можно заменить лишь некоторые детали гранаты, что обойдется автовладельцу не слишком дорого, то в случае установки нового механизма затраты будут более значительными.

Вот признаки, помогающие сделать вывод о характере неисправности автомобиля:

• характерный звук, напоминающий хруст. Он может возникать при резком повороте руля, старте, изменении динамики авто. Причина – износ шариков и появление зазоров между их поверхностью и канавками;
• появился люфт вала. Если взяться рукой за полуось и подвигать ее из стороны в сторону, в области ШРУСа будет ощущаться значительный люфт, что говорит об износе его внутренних деталей;
• при старте и переключении передач наблюдаются рывки автомобиля. Но это признаки достаточно серьезной неисправности, и лучше не доводить автомобиль до подобного состояния.
