Система бортовой самодиагностики obd

Выбор переходника

Кабель OBD-II

Для подключения потребуется адаптер в формате OBD-II. Выбирайте его форму и размер с учётом места расположения разъёма. Если предполагается использовать его для диагностики автомобилей различных моделей, необходимо обзавестись универсальным адаптером, поддерживающим различную распиновку. Распиновка – это определённое расположение контактов гнёздах разъёма. Она зависит не только от используемого протокола. Даже согласившись соблюдать единый формат OBD-II, производители располагают контакты по-своему. Некоторые операции по перепрограммированию ЭБУ и проверке электронных компонентов невозможно выполнить без точного знания распиновки конкретной модели машины.

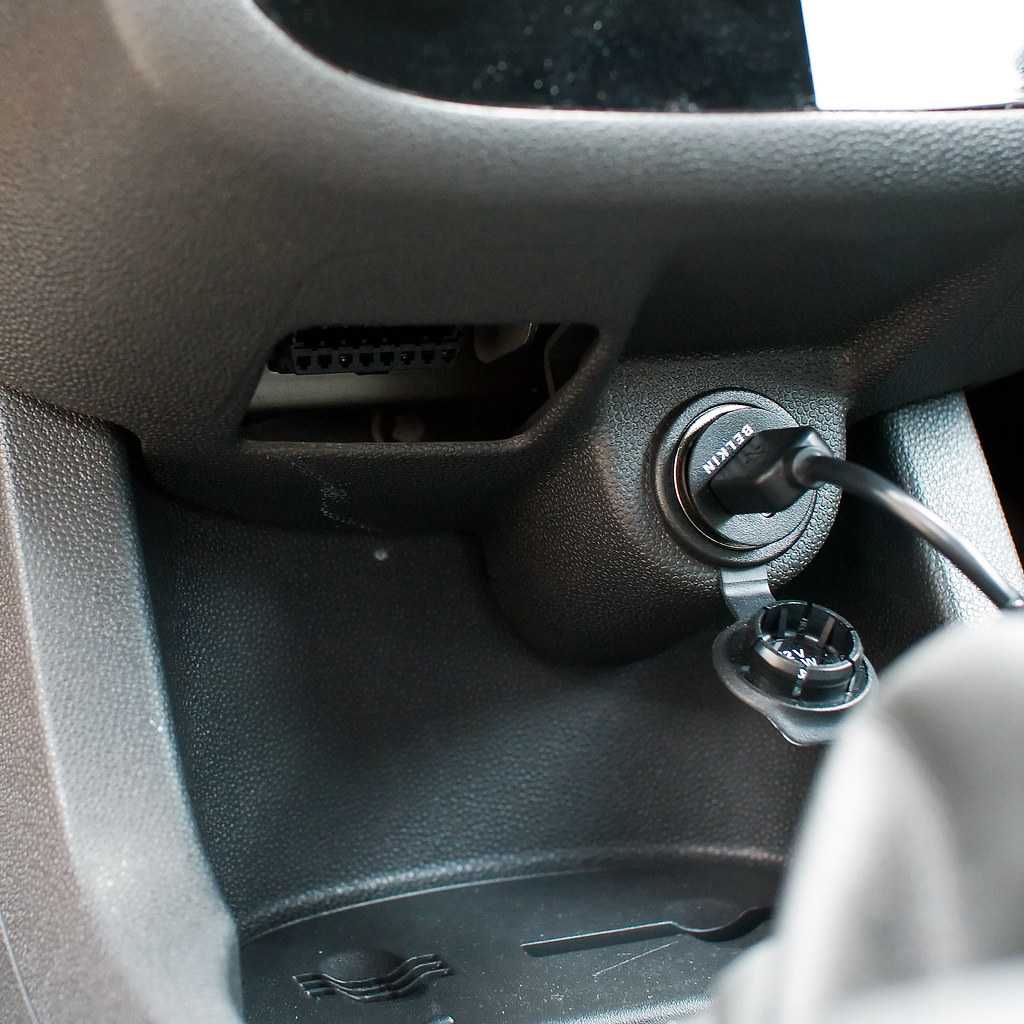

Место расположения диагностического разъёма

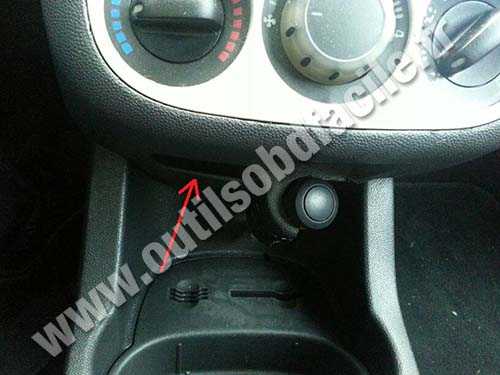

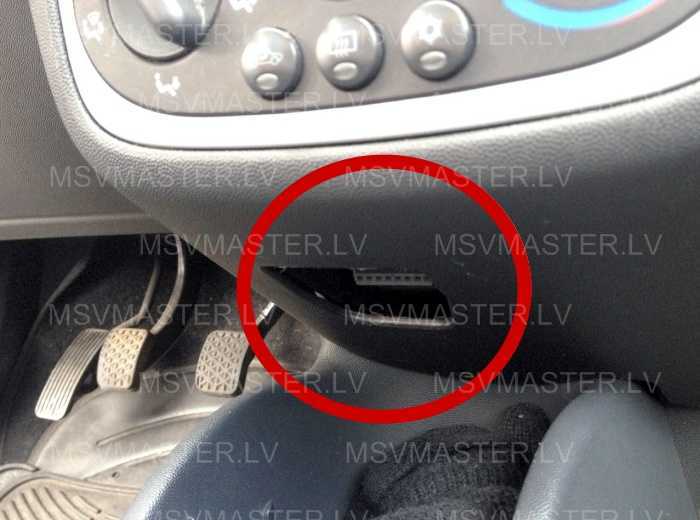

Opel Corsa D «CAN»

Соответствующий разъём Opel Corsa D и C размещён в салоне машины. Его не сложно обнаружить, сняв декоративную заглушку в нижней части центральной консоли панели приборов. Да-да, именно под блоком управления системой отопления и вентиляции. Нельзя сказать, что подключаться легко и удобно, но бывает и хуже. Следует знать, что хотя на обеих моделях разъём выполнен в формате OBD-II, протоколы обмена данных различны:

Обязательно посмотрите:

Порядок замены цепи ГРМ на Опель Корса Инструкция по замене салонного фильтра на Опель Корса Расположение, назначение и схема блоков предохранителей Опель Корса Клиренс (дорожный просвет) Опель Корса и рекомендации по его увеличению

• K-line – для Opel Corsa C.
• CAN – для Opel Corsa D.

Выбор протокола производится в настройках диагностического оборудования и программного обеспечения.

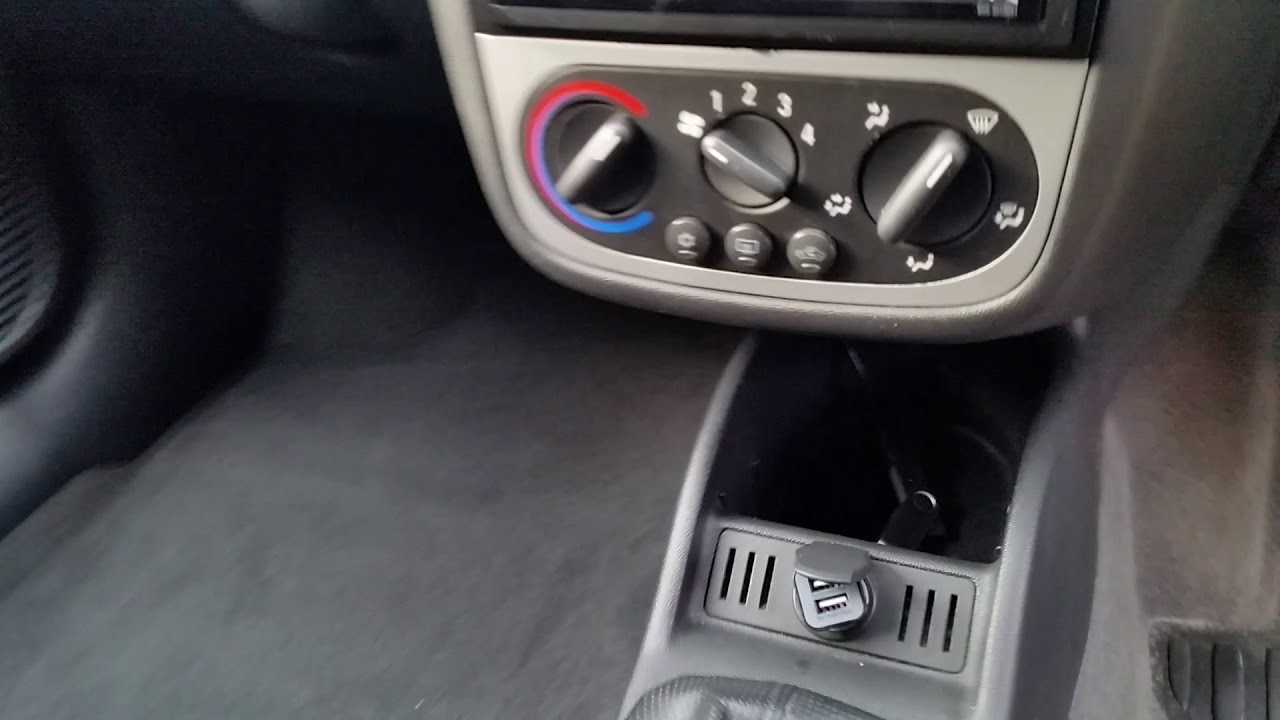

Расположение штекера Опель Корса А

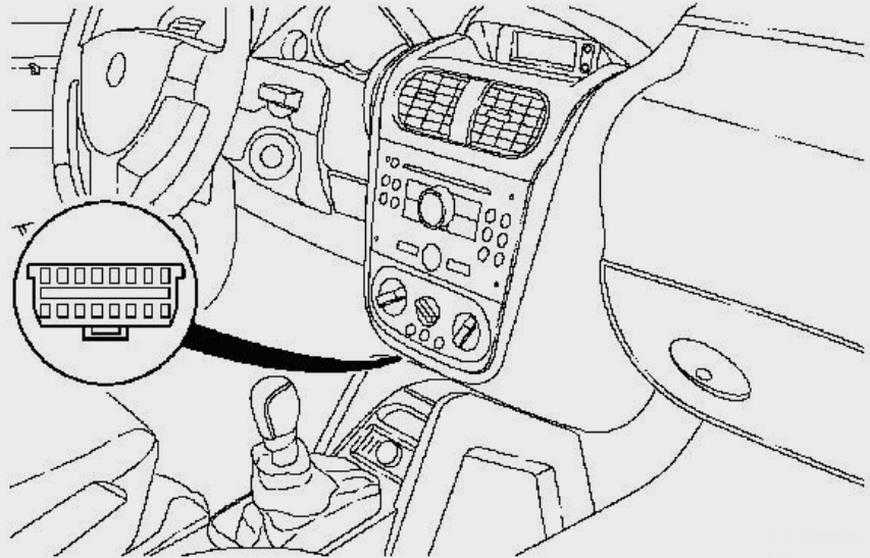

Диагностический разъе Opel Corsa B/Combo (1997-2000 гг.) Расположение: в салонном блоке предохранителей слева от руля.

Opel Corsa С, Combo, Meriva A «K-Line» Opel Corsa D «CAN»

https://youtube.com/watch?v=hB8Wh1hvxnM

Бытовые болячки

Традиционно владельцы Opel Corsa жалуются на низкий клиренс, присущий автомобилям этого класса, и слабое лакокрасочное покрытие. Ну, а если почитать форумы, то там среди прочих минусов значится крышка маслоналивной горловины, которая часто протекает. Проблема бывает и с обогревом заднего стекла, в котором перегорают нити. На каждой четвертой машине шумит вентилятор обдува салона, и ломается резистор вентилятора двигателя.

Напомню, наш Opel Corsa 2008 года стоит 300 тысяч рублей. Чтобы привести машину в идеальное состояние вложений надо не очень много. Ремонт ходовой, устранение косметических дефектов снаружи и внутри в общей сложности обойдется в 25 тысяч рублей. В итоге, реальная цена автомобиля составит 325 тысяч рублей.

Важное замечание:

от типа используемого протокола зависит количество режимов проверки, поддерживаемых ЭБУ. Старые модели совместимы только с ограниченным набором параметров. Базовые сервисные режимы:

• Mode 1 PID Status, Live Information – текущие значения с датчиков (20 параметров для отображения с узлов автомобиля);
• Function 2 Freeze Frame – скриншот текущих значений системы;
• Function 3 DTC – считывание, сохранение кодов неисправностей;
• Mode 4 Reset – стирание ошибок из памяти блока управления;
• Function 5 – показатели качества смесеобразования (лямбда зонд);
• Mode 9 – калибровочные параметры, информация об автомобиле.

Код ошибки: Ремонт Опель Корса : Система бортовой самодиагностики OBD — общая информация Opel Corsa

На дизельных двигателях функция 4 может быть заблокированной.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели и их модификации: Citigo (AA), Fabia (5J), Fabia (6Y), Fabia (NJ), Felicia, Karoq, Octavia I (1U), Octavia II (1Z), Octavia III (5E), Rapid, Roomster, Superb I, Superb II, Superb III, Yeti.

Преимущества автомобиля Opel Corsa

Фирма Opel делает ставку на сочетание эксплуатационных свойств и низкой стоимости. Все автомобили серии Corsa характеризовались хорошим ходом, надежностью, приятным дизайном. Качество авто сохранилось вплоть до последних модификаций B, C и в особенности D, где разработчики применили укрупненную, гибкую платформу SCCS в комбинации с комфортным салоном, безопасностью, и управляемостью.

Машина сумела пробиться в ТОП малогабаритных авто, преодолев негативные тенденции, связанные со скептическим отношением новых владельцев компании Opel из концерна General Motors.

В России она и вовсе занимала верхнюю позицию рейтинга, пока кризис 2008 года и скачки котировок Евро не усугубили продажи. Несмотря на падение, Опель Корса продолжает пользоваться спросом, привлекая водителей широкой линейкой моторов, простым управлением, продолжительной эксплуатацией. К 2021 году, с момента выпуска первого серийного автомобиля прошло уже 10 лет, но большинство машин остаются на ходу.

Для чего нужна компьютерная диагностика?

После определения места, где находится разъем для диагностики Опель Астра, к нему подключается аппарат (смотрите фото), который способен выполнять следующие операции:

Обязательно посмотрите:

• Считывание кодов.
• Обнуление кодов (ошибок).
• Изменение кодов некоторых параметров с целью изменения мощностных, тяговых характеристик двигателя внутреннего сгорания (чип-тюнинг).
• Изменение параметров электронного блока управления (ЭБУ) с целью его оптимизации. Это может быть регулировка оборотов холостого хода либо работы системы топлива.
• Считывание данных различных датчиков, проверка их состояния.
• Диагностика ходовой части (подвески).
• Системы тормозов, в том числе распределения тормозных усилий, датчика ABS.
• Системы динамической стабилизации (курсовой устойчивости ESP).
• Считывание информации с двигателя. Сюда относится проверка компрессии, системы впрыска, электроснабжения и прочее.
• Проверка и перепрограммирования автоматической коробки передач. Это нужно, когда трансмиссия дает сбои при работе и не включает какую-либо передачу, увеличивается расход топлива, масла в трансмиссии

Официальные автосервисы дилеров в диагностике пользуются следующим оборудованиям:

1. OP-COM. Это диагностическая программа, которая устанавливается на ноутбук с OC Windows. Имеет поддержку множества диагностических параметров OBD II. Взаимодействует с адаптерами K-line/CAN-шиной.
2. Tech 2. Это микрокомпьютер, который используется для работы официальными дилерами. В него входят сменные адаптеры и блок программных настроек, установленных на карте памяти. При взаимодействии с комплексом TIS имеет весь необходимый функционал.

Как проверить ошибки?

Чтобы посмотреть или считать коды неисправностей в Opel Astra H CDTI или Z16XER 1998-2004 годов выпуска, прибегают к компьютерной диагностике:

1. ПК с установленным софтом для определения причины и расшифровки информации подключается к разъему OBD. Производитель Опель на авто с двигателями 1.3, 1.6 и 1.8 Z18XER устанавливает эту колодку в салоне транспортного средства. Ее можно найти под пластиковой накладкой в районе рычага стояночного тормоза. Для подключения и считывания данных применяется специальный кабель с соответствующим интерфейсом.
2. Выполняется запуск программного обеспечения.
3. Нажимается кнопка для начала проверки Опель Астра Н с двигателем GTC или XER. При необходимости пользователь выбирает тип кузова (седан, универсал или хэтчбек), а также двигателя (бензин или дизель).
4. Начинается процесс проверки. После его завершения на экране компьютера высвечивается описание проблем в работе бензинового или дизельного силового агрегата. В соответствии с ошибками подбирается метод устранения неисправности. В зависимости от программы, утилита может показать рабочие параметры машины, включая напряжение бортовой сети.

Для поиска проблем в работе автомобиля Опель Астра Н можно использовать способ самодиагностики с применением педалей и системы зажигания.

На машине с механической или роботизированной КПП

Для авто с ручной коробкой переключения передач проверка выполняется так:

1. Выжимаются педали тормоза и газа одновременно. Зажигание при этом отключено.
2. Ключ вставляется в замок и прокручивается в положение «АСС». Это требуется для активации системы зажигания. Силовой агрегат не запускается.
3. На панели приборов Астра 2008 или другого года выпуска блок управления будет показывать неисправности в виде цифр. Их надо расшифровать для получения сведений об ошибке. Данные выводятся на табло, где демонстрируется пробег транспортного средства.

На автомобилях с автоматической коробкой

Для авто с АКПП коды ошибок ЕСП считываются так:

1. В замок вставляется ключ, производится активация зажигания. Двигатель не запускается.
2. Выжимается педаль тормоза. Пока она удерживается, пользователь должен перевести селектор трансмиссии в режим «D».
3. Зажигание выключается, нога с педали убирается.
4. Затем тормоз и газ выжимаются одновременно. При этом владелец авто включает зажигание.
5. На приборной панели должны появиться комбинации неисправностей в шестизначном виде.

При проведении самодиагностики Опель Астра с АКПП педаль газа выжимается до упора, а на тормоз нужно надавливать, прилагая среднее усилие.

Первое впечатление

Первое впечатление машина оставляет приятное. По сравнению с главными конкурентами и Hyundai Getz, салон выглядит намного более привлекательным. Управляемость автомобиль с годами не теряет остроты, а вот динамика… Во-первых, у двигателя всего 80 сил, во-вторых, он трудится в паре с роботом, но о нем чуть позже.

Не считая пары царапин и сколов краски на кузове, внешний вид Opel Corsa 2008 с годами остается нормальным. А вот в салоне несколько хронических болячек «вылезают» наружу. Например, хромированные ручки дверей облезают, кожа на руле теряет товарный вид, а катушка может срабатывать через раз. Но интереснее, какие проблемы внутри. О них нам рассказали специалисты автосервиса.

Типы диагностических разъемов применяемых на Opel

Подробности Категория: Диагностические разъемы автомобилей Создано: 01 мая 2010 10 апреля 2015 31248

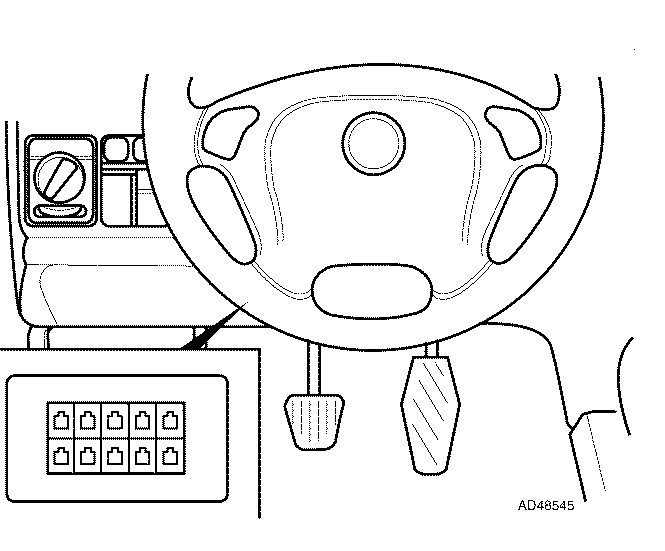

10-ти контактный разъем

Тип разъема №1 — 10-ти контактный разъем

Марки и года (ориентировочно): все модели 1988-1996 гг Типичное расположение: на моделях Vectra-A и Omega-A — под капотом; на модели Astra-F — в салонном блоке предохранителей

A	Масса, контур 31
B	Вывод для считывания медленных кодов самодиагностики. K-линия диагностики двигателя
C	Вывод для считывания медленных кодов самодиагностики АКПП. L-линия диагностики АКПП
D	Вывод для считывания медленных кодов самодиагностики бортового LCD-дисплея и бортового компьютера
E	Вывод для считывания медленных кодов самодиагностики
F	Питание +12В
G	(?) K-линия диагностики двигателя, АКПП, ABS
H	Вывод для считывания медленных кодов самодиагностики блока круиз-контроля и противоугонного устройства (ATWS)
J	Вывод для считывания медленных кодов самодиагностики системы управления полный приводом
K	Вывод для считывания медленных кодов самодиагностики ABS. L-линия диагностики ABS

Тип 16-ти контактный разъем

Тип разъема №2 — 16-ти контактный разъем OBD-II-Opel в форме трапеции в салоне

Марки и года (ориентировочно): все модели после 1996 г.

Примечание: на многих моделях 1996-2000 гг., не смотря на установку OBD-II разъема, не поддерживается ни один из OBD-II протоколов (например, на Opel Vectra-B)

Также необходимо обратить внимание, что назначение выводов для диагностики дополнительных систем (ABS, AirBag и пр.) существенно отличается для различных моделей Opel. Типичное расположение: на моделях после 2000 г

— в салоне под торпедой (иногда закрыт крышкой); на моделях до 2000 г. — либо в салонном блоке предохранителей (в торпеде — в частности, на Corsa-B, Omega-B, Astra-F), либо под ручником (под пластмассовой крышкой — в частности, на Vectra-B, Zafira)

Типичное расположение: на моделях после 2000 г. — в салоне под торпедой (иногда закрыт крышкой); на моделях до 2000 г. — либо в салонном блоке предохранителей (в торпеде — в частности, на Corsa-B, Omega-B, Astra-F), либо под ручником (под пластмассовой крышкой — в частности, на Vectra-B, Zafira)

1	none
2	К-линия диагностики ABS
3	К-линия диагностики радио, АКПП, центрального замка, иммобилайзера, сигнализации, усилителя руля, навигационной системы
4	Заземление кузова
5	Сигнальное заземление
6	Линия CAN-High, J-2284 (на моделях с CAN-диагностикой — например, двигатель на Vectra-C c 2001 г., Signum). На Astra-F-G — линия считывания медленных кодов самодиагностики. На некоторых моделях — K-линия диагностики ABS
7	К-линия диагностики двигателя, приборной панели, ABS, АКПП, AirBag (Подушек безопасности), иммобилайзера, системы навигации, радио, система управления фарами
8	К-линия диагностики информационного дисплея (TID, MID), системы комфорта, система управления подвеской
9	К-линия диагностики ABS, AirBag
10	none
11	К-линия диагностики АКПП
12	К-линия диагностики приборной панели и информационного дисплея (TID, MID); ABS, AirBag (Подушек безопасности), кондиционера, центрального замка, Kuhlerlufter-Steuergerat, усилителя руля
13	К-линия диагностики иммобилайзера, информационного дисплея (MID), AirBag
14	Линия CAN-Low, J-2284 (на моделях с CAN-диагностикой — например, двигатель на Vectra-C c 2001 г., Signum)
15	none
16	Питание +12В от АКБ

Расположение диагностического разъема Opel

Opel Adam 2012-2014 Opel Ampera 2009-2013 Opel Astra F, Optima 1998-2002 Opel Astra G 1998-2004 Opel Astra H 2004-2010 Opel Astra J 2009-2012 Opel Blazer 1995-2012 Opel Cabrio, Cascado 2013-2014 Opel Combo 2001-2011 Opel Corso B 1993-2000 Opel Corso B 1993-2000 Opel Corso D 2006-2014 Opel Frontera 1998-2004 Opel Insignia 2008-2014 Opel Meriva A 2002-2010 Opel Meriva B 2012-2014 Opel Mokka 2012-2014 Opel Monterey 1995-2002 Opel Movano 1997-2010 Opel Movano 2010-2013 Opel Signum 2003-2008 Opel Vectra A 1988-1995 Opel Vectra C 2002-2009 Opel Vita 1993-2000 Opel Vivaro 2001-2014 Opel Zafira A 1999-2005 Opel Zafira B 2005-2011 Opel Zafira C 2011-2014

Проведение диагностики Opel Astra H без сканера

Чтобы считать ошибки на автомобиле не обязательно отправляться в сервисный центр или покупать сканер. Существует возможность воспользоваться одним из двух методов, приведенных ниже. Многое зависит от того, какая коробка переключения передач установлена на машине – механическая/роботизированная или автоматическая.

Если компьютера нет в наличии либо отсутствует специальный переходник для подключения, диагностику можно выполнить своими руками. Для этого достаточно запустить режим самодиагностики.

Для ручной и роботизированной коробки передач

Последовательность действий при наличии автомобиля с ручной или роботизированной КПП выглядит следующим образом:

Оборудование для диагностики

Покупая диагностическое оснащение, следует заранее определиться, с какими моделями техники предстоим работать. От этого зависит выбор важнейшего компонента – автосканера. Тут, что называется, могут быть варианты:

Адаптер для диагностики авто мини OBD II, Bluetooth, версия 2.1

• Если вы намерены обслуживать автомобили только одной марки, имеет смысл приобрести дилерский автосканер. Стоит он дороже, чем аналоги, разработанные сторонними производителями, но, по крайней мере, в теории, такое устройство обеспечивает получение наиболее полной и достоверной информации. В остальных случаях имеет смысл купить универсальный сканер, рассчитанный на работу с различными марками техники. Они выпускаются многими компаниями и тоже неплохо справляются со своей задачей.
• В качестве недорогого средства оперативной диагностики можно обзавестись портативным сканером. Такое устройство даёт возможность считывать коды ошибок и стирать их из памяти ЭБУ, тестировать некоторые датчики и просматривать данные бортового компьютера. Важным достоинством такого оснащения является компактность. Портативный сканер без проблем можно взять с собой в дорогу. Но для того чтобы заниматься перепрограммированием ЭБУ, так называемым чип-тюнингом, возможностей портативного сканера недостаточно.
• Более полно оценить работу различных систем автомобиля и даже произвести необходимые корректировки позволяют специальные программы, устанавливаемые на компьютер. Можно задействовать как ноутбук, так и стационарный терминал, к которому через USB разъём подключается сканер. В этом случае степень взаимодействия с электронным оборудованием автомобиля зависит от возможностей программного обеспечения, которое разрабатывают различные компании. Но для полноценного чип-тюнинга и этого может оказаться недостаточно. Тут требуется покупка предназначенного для такой работы дополнительного электронного программатора.

Подходящая программа для диагностики Опель Астра

Одного разъёма, разумеется, недостаточно. Требуется программа для диагностики Опель Астра, специальное программное обеспечение. В этом также нет недостатка. На различных сайтах в изобилии предлагается софт, предназначенный для этих целей. Существуют программы, созданные для обслуживания автомобилей конкретных марок, или универсальные, охватывающие широкий спектр моделей наиболее известных производителей. Не печальтесь, если вам не удастся обнаружить программу для диагностики Опель Астра. Универсального софта вполне достаточно.

Перечислять программы поимённо не имеет особого смысла. Их перечень постоянно расширяется, Появляется всё более новый, продвинутый софт. Можно назвать лишь некоторые, получившие достаточно широкое распространение.

Для компьютерной диагностики Opel Astra хорошо подходит программа Opel GlobalTIS. Это дилерский софт, предназначенный для обслуживания автомобилей немецкой марки. В версии Multilanguage присутствует русский язык, что существенно упрощает восприятие информации. Но приобрести Opel GlobalTIS официально не получится. Придётся искать на различных файлообменниках и саму программу, и ключ для её активации.

Подбирая программу, не следует действовать опрометчиво. Если ваши знания иностранных языков оставляют желать лучшего, имеет смысл установить программу на русском языке. Не спешите тратить деньги и становиться обладателем официальной версии. Софт часто вступает в конфликт не с автомобильной, а с компьютерной начинкой. Если есть возможность, попробуйте сначала демоверсию, а уже потом, если всё заработало, совершайте покупку.

Где находится разъем для диагностики Опель Астра

• У модели поколения G гнездо расположено в салоне. На центральном тоннеле, между рычагом коробки передач и ручным тормозом имеется заглушка. После ее снятия станет видно место подключения прибора. Для данного поколения Опель Астра разъем диагностики контактирует прибором через адаптер K-line.
• У Опель Астра Н искать место подсоединения следует также на центральном тоннеле, под ручником. Однако, вместо адаптера используется CAN-шина.
• Для автомобиля поколения Джей (J) слот под CAN-шину расположен слева от водителя, под нишей-ящичком (смотрите фото). При этом пластиковую панель необходимо демонтировать для более удобного доступа.

Как сбросить ошибки

Для автомобилей с EasyTronic и механическими коробками переключения актуальна такая последовательность действий.

Если ранее диагностика уже проводилась таким методом и неисправность полностью устранена, ошибка больше не будет проявляться.

Для АКПП

В случае с автоматическими коробками переключения передач последовательность действий выглядит несколько иначе:

В автомобилях с автоматической КПП важно выполнить процедуру так, чтобы сработали концевые выключатели. Следовательно, надо давить на педаль газа как можно глубже, чтобы появился характерный щелчок

На тормоз в то же время давите со средними усилиями.

Где находится obd 2

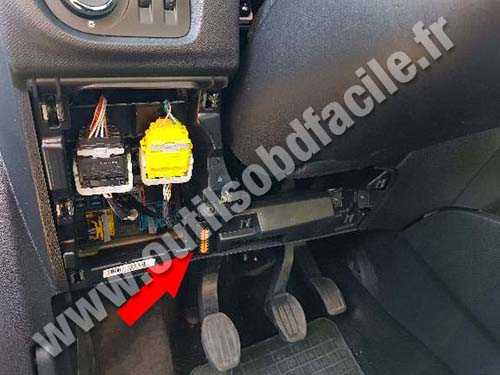

Где находится диагностический разъем на рено логан

Расположение колодки OBD 2 всегда указывается в сервисном руководстве, поэтому данный момент лучше уточнить в документации.

Различное положение диагностического штекера в авто обусловлено тем, что единого стандарта касательно установки колодок производители транспортных средств не используют. Если устройство относится к классу J1962, то оно должно быть установлено в радиусе 18 см от рулевой колонки. Производители фактически этому правилу не следуют.

Расположение устройства может быть следующим:

Если у автомобиля солидный пробег, то место монтажа может быть другим. Иногда при электрических неисправностях или повреждении цепей автовладельцы переносят разъем.

Пользователь Иван Матиешин на примере автомобиля Лада Гранта показал, где устанавливается диагностический выход OBD 2.

Считывание кодов неисправностей и очистка памяти процессора

При выявлении неисправности, повторяющейся подряд в дух поездках, ECM выдает команду на включение вмонтированной в приборный щиток контрольной лампы «Проверьте двигатель», называемой также индикатором отказов (MIL). Одновременно ECM переключается на аварийный режим. Лампа будет продолжать гореть до тех пор, пока память системы самодиагностики не будет очищена от занесенных в нее кодов выявленных неисправностей.

Считывание кодов с помощью сканера

Считывание кодов неисправностей производится путем подключения специального считывателя к 16-контактному диагностическому разъему DLC, — действуйте в соответствии с указаниями меню прибора.

Считывание кодов при помощи контрольной лампы отказов MIL

1. Заглушите двигатель и выключите зажигание

Откройте декоративную крышку центральной консоли впереди рычага стояночного тормоза и замкните между собой клеммы A и B (модели выпуска по 1995 г.), либо замкните на массу клемму 6 разъема DLC (модели выпуска с 1995 г.), — действуйте крайне осторожно, постарайтесь не погнуть клеммы. Следует помнить, что плохие контакты в клеммных соединениях могут явиться причиной выхода из строя модуля управления, либо нарушению исправности функционирования памяти процессора

Для считывание диагностических кодов моделей по 1995 г. вып. при помощи контрольной лампы MIL замкните клеммы A и B разъема DLC

Для считывание диагностических кодов моделей с 1995 г. вып. при помощи контрольной лампы MIL заземлите на массу клемму 6 16-контактного разъема DLC

2. Включите зажигание. Считывание записанных в память модуля управления диагностических кодов производится по проблескам, выдаваемым контрольной лампой отказов MIL/«Проверьте двигатель» на приборной доске автомобиля (см. Главу Органы управления и приемы эксплуатации в начале Руководства).

3. Код каждой неисправности состоит из двух или трех групп проблесков (разрядов). Количество вспышек в группе соответствует значению разряда кода. Короткая пауза отделяет разряды кода, длинная пауза служит для разделения кодов. Высвечивание каждого кода производится подряд три раза. Коды выдаются в последовательности возрастания номеров. Нулю соответствует 10 вспышек контрольной лампы.

4. Высвеченный код позволяет определить лишь цепь системы, отказ которой был зафиксирован системой самодиагностики. Так, если код указывает на неисправность датчика температуры охлаждающей жидкости (ECT), не исключается также вероятность нарушения функционирования собственно модуля управления. Установить истину можно либо заменой датчика, либо путем проведения соответствующих контрольных измерений.

5. При проверке цепи, прежде всего, отсоедините соответствующую электропроводку и проверьте состояние ее контактных соединений соединения. В случае необходимости зачистите клеммы, полностью удалив с них следы окисления.

6. Проверьте надежность крепления кабеля у кабельного наконечника.

7

Проверьте сопротивление подозреваемого элемента, — если номинальное сопротивление элемента невелико, следует принять во внимание такие факторы, как точность и внутреннее сопротивление измерительного прибора

8. Проверьте целостность проводов, идущих к модулю управления (в случае необходимости сверьтесь со схемами электрических соединений, приведенных в Главе Бортовое электрооборудование).

9. При считывании кодов, указывающих на чрезмерное занижение уровня сигнала, прежде всего, необходимо удостовериться в надежности заземления соответствующего компонента. Завышение уровня сигнала чаще всего оказывается связанным с обрывом электропроводки.

Информационное содержание разрядов 5-разрядного кода вида P0380

Разряды кода вида Р 0 3 8 0 имеют следующее значение (слева направо):

1 разряд
P	силовой агрегат
B	кузов
С	шасси
U	коммуникационные шины обмена данными систем управления
2 разряд	Источник кода
стандартный SAE
1	расширенный — задаваемый производителем
3 разряд	Система
система в целом
1	подмешивания воздуха
2	впрыска топлива
3	система зажигания или пропуски зажигания
4	дополнительный контроль выпуска
5	скорость автомобиля и управление х.х.
6	входные и выходные сигналы блока управления
7	трансмиссия
4,5 разряды	Порядковый номер неисправности компонента или цепи (00-99)

Информационные датчики (в зависимости от комплектации автомобиля)

Кислородные датчики (лямбда-зонды) — Датчик вырабатывает сигнал, амплитуда которого зависит от разницы содержания кислорода (О2) в отработавших газах двигателя и наружном воздухе.

Датчик положения коленчатого вала (СКР) — Датчик информирует ECM о положении коленчатого вала и оборотах двигателя. Данная информация используется процессором при определении моментов впрыска топлива и установке угла опережения зажигания.

Датчик положения поршней (CYP) — На основании анализа поступающих от датчика сигналов ECM вычисляет положение поршня первого цилиндра и использует данную информацию при определении моментов и последовательности впрыска топлива в камеры сгорания двигателя.

Датчик ВМТ (TDC) — Вырабатываемые датчиком сигналы используются ECM при определении установок угла опережения зажигания в момент запуска двигателя.

Датчик температуры охлаждающей жидкости двигателя (ЕСТ) — На основании поступающей от датчика информации ЕСМ/ осуществляет необходимые корректировки состава воздушно-топливной смеси и угла опережения зажигания, а также контролирует работу системы EGR.

Датчик температуры всасываемого воздуха (IAT) — ECM использует поступающую от датчика IAT информацию при корректировках потока топлива, установок угла опережения зажигания и управлении функционированием системы EGR.

Датчик положения дроссельной заслонки (TPS) — Датчик расположен на корпусе дросселя и соединен с осью дроссельной заслонки. По амплитуде выдаваемого TPS сигнала ECM определяет угол открывания дроссельной заслонки (управляется водителем от педали газа) и соответствующим образом корректирует подачу топлива во впускные порты камер сгорания. Отказ датчика, либо ослабление его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого хода.

Датчик абсолютного давления в трубопроводе (МАР) — Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала и нагрузки на двигатель и преобразует получаемую информацию в амплитудный сигнал. ECM использует поставляемую датчиками МАР и IAT информацию при тонких корректировках подачи топлива.

Барометрический датчик давления (BARO) — Датчик вырабатывает амплитудный сигнал, пропорциональный изменениям атмосферного давления, который используется ECM при определении продолжительности моментов впрыска топлива. Датчик встроен в модуль ECM и обслуживанию в индивидуальном порядке не подлежит.

Датчик детонации (KS) — Датчик реагирует на изменение уровня вибраций, связанных с детонациями в двигателе. На основании поступающей от датчик информации ECM осуществляет соответствующую корректировку угла опережения зажигания.

Датчик скорости движения автомобиля (VSS) — Как следует из его названия, датчик информирует процессор о текущей скорости движения автомобиля.

Датчик величины открывания клапана EGR — Датчик оповещает ECM о величине смещения плунжера клапана EGR. Полученная информация используется затем процессором при управлении функционированием системы рециркуляции отработавших газов.

Датчик давления в топливном баке — Датчик является составным элементом системы улавливания топливных испарений (EVAP) и служит дляотслеживания давления паров бензина в баке. На основании поступающей от датчика информации ECM выдает команды на срабатывание электромагнитных клапанов продувки системы.

Датчик-выключатель давления системы гидроусиления руля (PSP) — На основании поступающей от датчика-выключателя PSP информации ECM обеспечивает повышение оборотов холостого хода за счет срабатывания датчика системы стабилизации оборотов холостого хода (IAC) с целью компенсации возрастающих нагрузок на двигатель, связанных с функционированием рулевого гидроусилителя при совершении маневров.

Трансмиссионные датчики — В дополнение к данным, поступающим от VSS, ECM получает также информацию от датчиков помещенных внутрь коробки передач, либо подсоединенных к ней. К числу таких датчиков относятся: (а) датчик оборотов вторичного (коренного) вала и (b) датчик оборотов промежуточного вала.

Датчик-выключатель управления включением муфты сцепления кондиционера воздуха — При подаче питания от батареи к электромагнитному клапану компрессора К/В соответствующий информационный сигнал поступает на ECM, который расценивает его как свидетельство возрастания нагрузки на двигатель и соответствующим образом корректирует обороты его холостого хода.
