Резистор печки ваз 2109: замена

4. Отопитель

Левая часть блока отопителя:

1. Левый воздуховод области ног.
2. Мотор с вентилятором.
3. Мотор привода переключения режимов.
4. Кулачок переключения режимов.
5. Рычаг заслонки обдува ветрового стекла.
6. Рычаг заслонки обдува ветрового стекла.
7. Рычаг заслонки обдува ветрового стекла.
8. Левая часть корпуса отопителя.
9. Вентиляционная направляющая.
10. Фланцевое уплотнение.
11. Фланцевое уплотнение.
12. Соединительный зажим частей корпуса.
13. Фланцевое уплотнение.
14. Фланцевое уплотнение.
15. Заслонка антиобледенителя.
16. Вентиляционная заслонка.
17. Зажим.
18. Рычаг заслонки потока воздуха в пол.
19. Пружинная шайба.
20. Рычаг температурной заслонки.
21. Мотор привода температурной заслонки.
22. Крышка сердечника отопителя.
23. Сердечник отопителя с уплотнением.
24. Рычаг заслонки потока воздуха в пол.
25. Рычаг температурной заслонки.
26. Уплотнение панели заслонки испарителя.
27. Уплотнение панели заслонки испарителя.
28. Заслонка потока воздуха в пол.
29. Втулка патрубка испарителя.
30. Сердечник испарителя.
31. Нижняя изоляция корпуса испарителя.
32. Нижняя часть корпуса.
33. Пружинная гайка.
34. Сливной шланг.
35. Квадратная гайка нижней части корпуса.
36. Температурная заслонка.

Правая часть блока отопителя:

1. Анкерный винт HD.
2. Вентиляционная направляющая.
3. Корпус впускного воздуховода.
4. Правый воздуховод.
5. Патрубок охлаждающей жидкости.
6. Термистор испарителя кондиционера.
7. Держатель датчика.
8. Электроотопитель.

Сердечник отопителя

Замена сердечника отопителя

1. Отсоединить отрицательную (-) клемму аккумуляторной батареи.

2. Снять блок отопителя и вентиляции (см. раздел «Блок вентиляции» выше в данной главе).

3. Отвернуть винты крепления и снять крышку (А) сердечника отопителя.

4. Извлечь сердечник отопителя (А) из блока отопителя.

5. Установка производится в порядке, обратном снятию, с учетом следующего:

• При установке нового сердечника отопителя заправить холодильное масло PAG.
• Заменить все уплотнительные кольца новыми. Нанести на них тонкий слой масла перед установкой. Обязательно использовать уплотнительные кольца, предназначенные для работы с хладагентом R-134a, для исключения утечек.
• Сразу же после использования масла герметично закрыть крышку резервуара для предотвращения попадания внутрь атмосферной влаги.
• Не проливать холодильное масло на автомобиль. Это может повредить лакокрасочное покрытие. Если холодильное масло всё же попало на кузовную поверхность, немедленно смыть его большим количеством воды.
• Нанести герметик на втулки.
• Проверить герметичность втулок.
• Заправить систему и проверить ее рабочие характеристики.
• Следить за тем, чтобы не перепутать подводящий и отводящий шланги отопителя и надежно устанавливать хомуты шлангов.
• Заправить систему охлаждения двигателя (см. главу 7 «Система охлаждения»).

Процедура замены

Для замены резистора печки его нужно сначала найти, а затем демонтировать и установить на место повреждённого элемента новую деталь.

Термопредохранитель на резисторе печки обычно перегорает по причине образования загрязнений, либо же из-за проблем со стороны электровентилятора, а также проводки

Поэтому важно не только поменять резистор, но и найти причину, из-за которой возникла такая ситуация. Не избавившись от первопричины, ставить новый реостат печки на Renault Logan практически бесполезно. Он вскоре также перегорит

Он вскоре также перегорит.

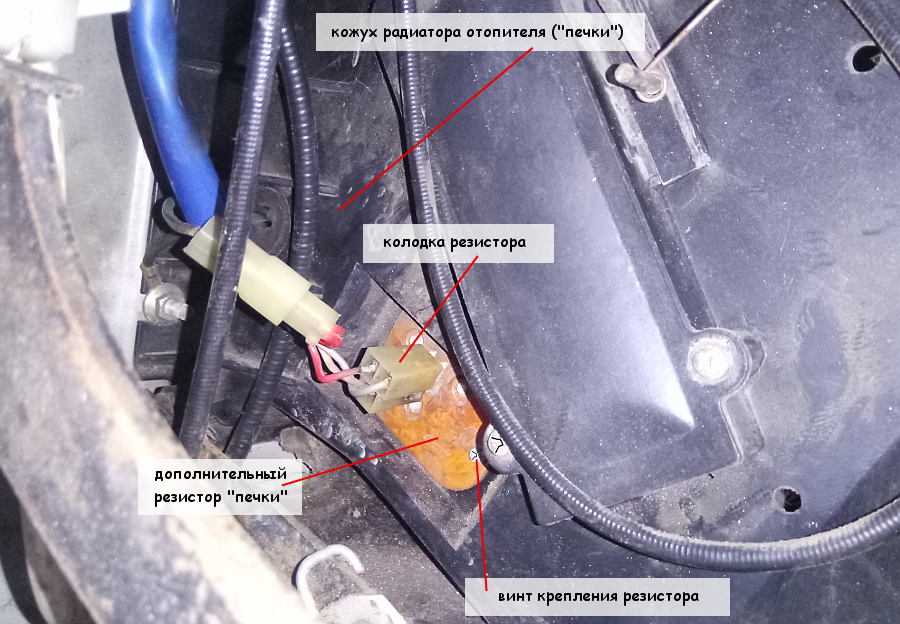

Чтобы заменить деталь, достаточно знать, где находится резистор печки на Renault Logan. В этом плане французские инженеры и конструкторы не подвели особо. Располагается элемент в районе педального узла, со стороны водителя.

Чтобы добраться до реостата, потребуется подлезть под рулевую колонку, посмотреть направо в районе педалей. Там вы увидите белый пластиковый элемент, в который вставляется фишка чёрного цвета. Из этой фишки выходит 4 провода. Собственно, они и ведут на соответствующие сопротивления, позволяя регулировать скорость вращения вентилятора от 1 до 4 скорости.

Небольшая проблема лишь в том, что увидеть резистор просто. А вот добраться до него не так легко. Если быть точнее, то неудобно.

Чтобы заменить реостат печки на Renault Logan, расположенный со стороны водителя, необходимо:

• снять минусовую клемму с аккумуляторной батареи;
• сдвинуть водительское кресло максимально назад;
• пролезть в район педального узла;
• воспользоваться фонариком, чтобы увидеть посадочное место резистора в виде белого прямоугольного пластика, в который вставлена чёрная фишка с 4 проводами;
• отжав фиксаторы, снять разъём с проводами;
• при этом отделяется чёрная фишка и остаётся только сам резистор;
• далее ключом торкс потребуется открутить всего один саморез (находится сверху);
• основная сложность как раз и заключается в том, чтобы просунуть туда руку и открутить крепление;
• выкрутив саморез, остаётся лишь вытащить резистор, поскольку его ничего больше не удерживает.

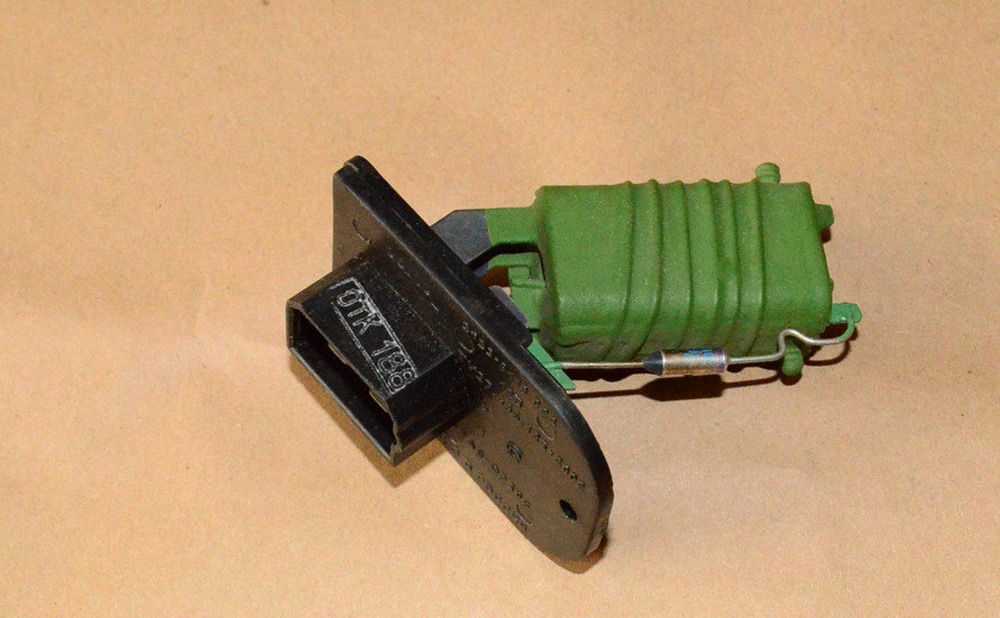

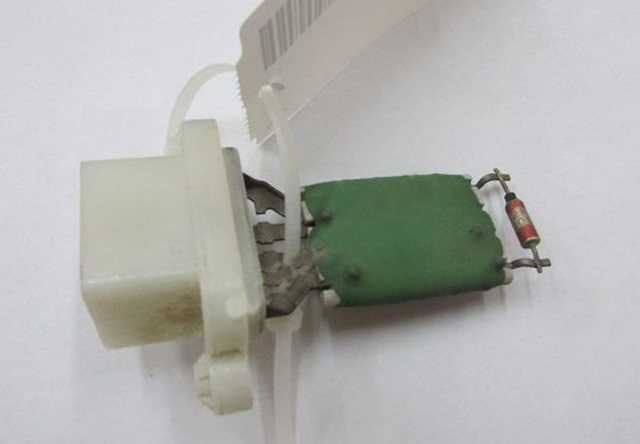

Демонтировав элемент, посмотрите на состояние термопредохранителя. Находится он в самом конце резистора и представляет собой цилиндр, припаянный к металлическим ножкам.

Некоторые гаражные умельцы просто восстанавливают старый резистор. Для этого покупают новое термосопротивление, отпаивают старое, после чего с помощью паяльника устанавливают новый элемент.

Но такой вариант потенциально рискованный. Поэтому вам решать, стоит так делать или нет.

Конечно, удобнее всего снимать резистор на демонтированном вентиляторе печки. Но по факту в этом нет смысла, если сам электровентилятор отопителя исправен. Проделывать такую работу, чтобы просто в более комфортном положении открутить один саморез, на самом деле занятие сомнительное.

Купив новый резистор для своего Renault Logan, остаётся выполнить сборку в обратной последовательности. Вставьте элемент в разъём, закрутите саморез, после чего вставьте в фишку с проводами, защёлкнув фиксаторы.

https://youtube.com/watch?v=p2bexGK3-Mg

Верните минусовую клемму аккумуляторной батареи на место, после чего включите печку. Проверьте, как теперь вентилятор крутит на разных скоростях. Причём обязательно дайте печке поработать в каждом режиме скорости хотя бы по 2-3 минуты.

Приходилось ли менять резистор отопителя на автомобиле Renault Logan? По какой схеме меняли элемент? Считаете ли правильным менять только термосопротивление? Насколько сложный этот процесс?

Принцип работы

Реостат любого вида работает по закону Ома для участка цепи. Прибор для автомобильной печки выглядит, как керамическое тело цилиндрической формы. На деталь намотана обычно стальная проволока с постоянным сечением. Витки спирали изолированы один от другого, так как по всей длине нанесен непроводящий ток материал.

Принцип работы

Над проволочной спиралью вдоль цилиндра двигается ползунок, создающий большее или меньшее сопротивление в электросети. Когда подвижный элемент смещается в одну сторону, увеличивается длина токопроводящего участка. В этот момент растет и величина сопротивления РС. И наоборот, когда ползунок уходит в противоположную сторону, сопротивление укороченного участка падает.

Как установить печку нового образца

ВАЗ 2110 (10-е семейство)

Стандартная десяточная печка заметно уступает печке нового образца: как в мощности, так и в удобстве использования. Ниже детально описан процесс установки печки нового образца. В результате получаем более продвинутое отопление во всех смыслах.

Печка нового образца

В ней соответственно установлен радик н/о

Модернизация системы охлаждения «по-калиновски»!!

тыц остальным этот пункт пропустить.

Но поскольку нам пароотвод как бы не к селу теперь, вынимаем его и взамен ставим вот этот

Тот что стоял в печке по договоренности пошел взамен нового

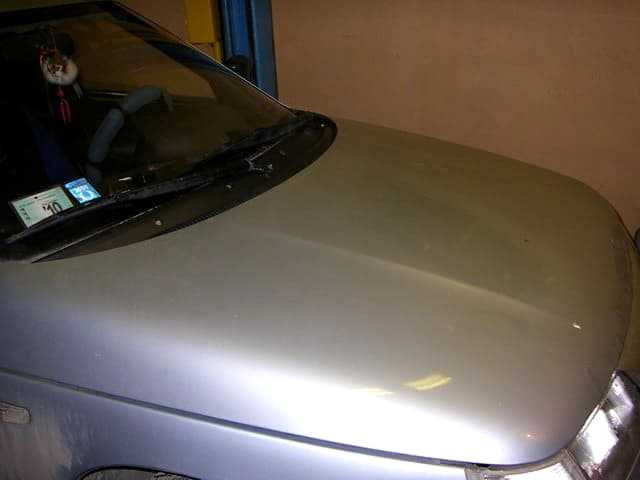

Дальше топаем разбирать машинку, снимаем жабу, дворники, шумку получаем вот такую картину

Дальше надо снять левую половинку печки(если смотреть с морды) вот тут нас поджидает

В виде болта закрученного из салона, еще три таких засады ожидают нас при снятии правой половинки печки, под цифрами 1,2 и 3

2

3

Тем кто хочет сохранить старую печку в целом виде есть два пути оба геморройных:

1. Снимать панель и тогда спокойно откручивать эти болты из салона.

2. Отверткой отгибать усы закладных

Поскольку я не заморачивался целостью печки я её просто выломал, в результате получаем вот такой вид

Дальше половиним новый отопитель чтоб вставить, вставляем и примеряем, видим что нужно крепление к кузову там где его нет, отмечаем место где должен быть крепеж

Берем дрель сверлим, вставляем закладную, крепление готово

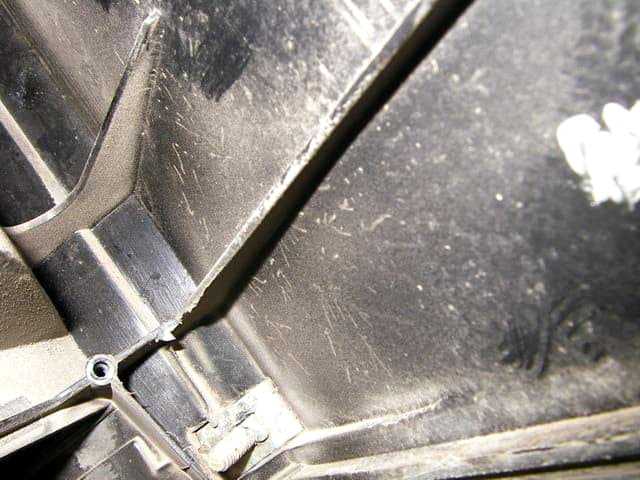

Вот этих отверстий быть не должно

Поскольку я к этому готов не был, пришлось выходить из неё подручными средствами:

От корпуса старой печки

И клеем ее вот сюда

Находим материал для затыкания двух других дырок, затыкаем(скотч сверху на всякий случай)

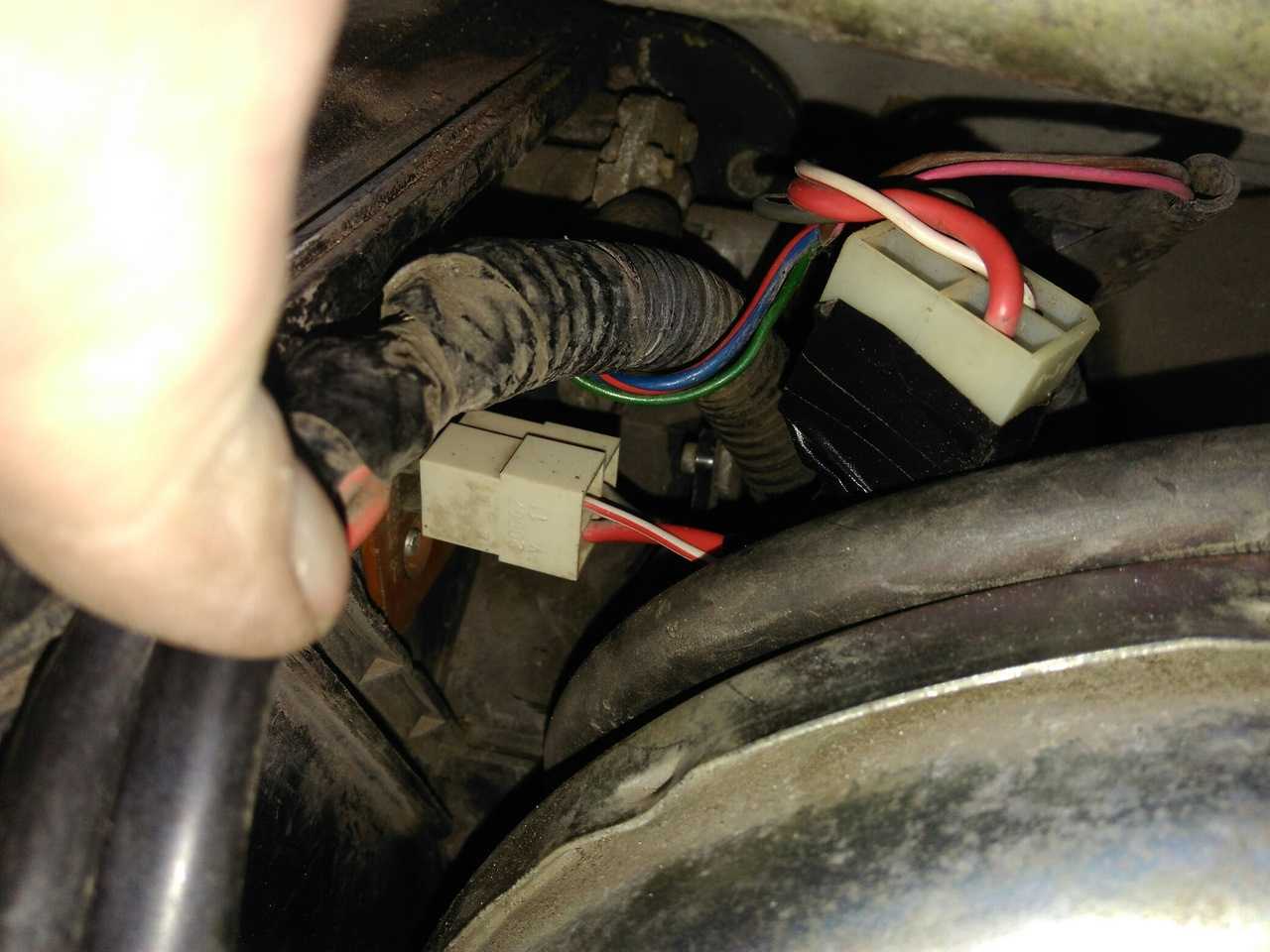

Ставим печку, смотрим подключение проводки

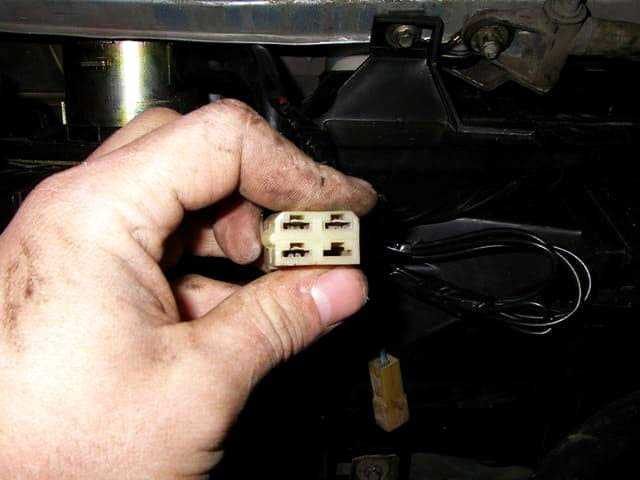

Проводка на движок идет в одной колодке

Старая же одним концом садится на массу, вторым(+) через через колодку уходит на САУО, выход откусил от двигателя старой печки клеммы припаял к новой(лучше заранее купить колодку)

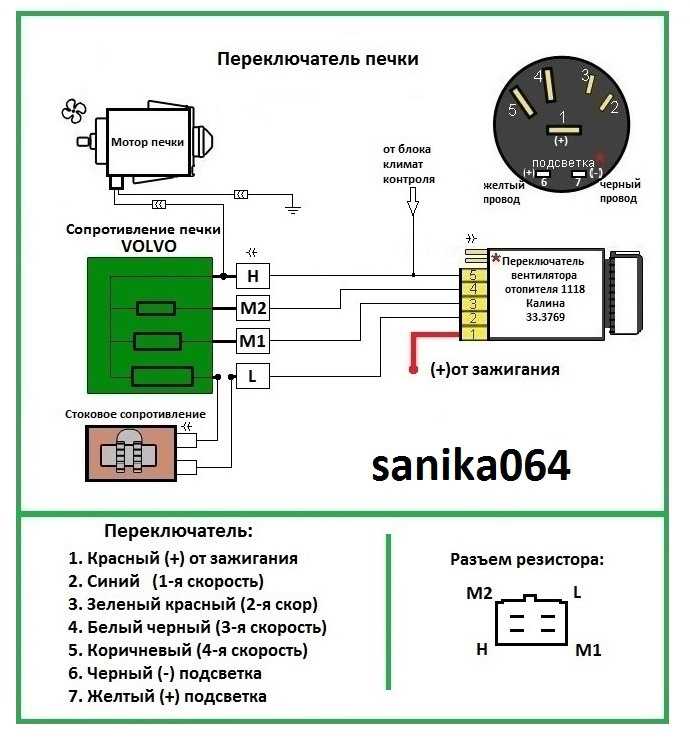

Короткие провода на блок сопротивлений регулирующих скорость вертилятора, удлиняем

На старой печки модуль предохранителей был трехконтактный, а на новой 4-х

Соответственно в наличие только три провода

Необходимо пробросить в салон к САУО ещё один провод, но чтоб коректно работала система нужно бело-красный конец пересадить на свободное место, а заместо него посадить новый, это можно сделать либо в колодке САУО, либо в колодке печки, я поменял возле печки там лучше доступ

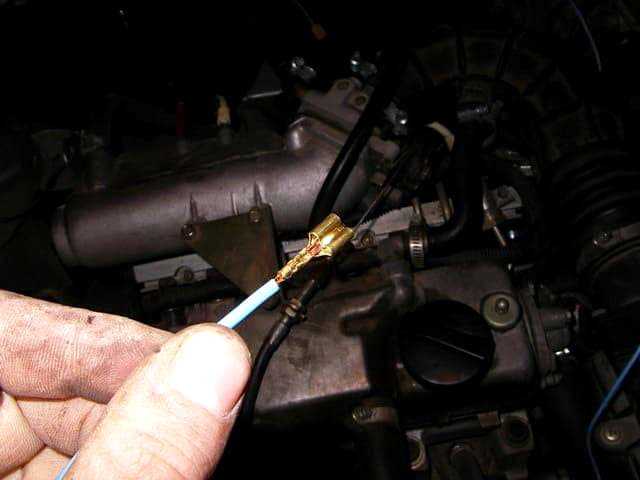

Чтоб провести провод необходим сам провод и две мамы

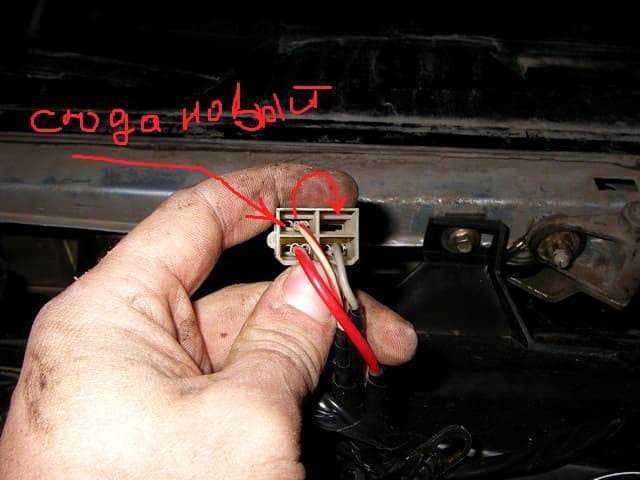

Вставляем в колодку

Топаем в салон, извлекаем САУО

Вынимаем из него 6-ти контактную колодку

Вставляем в свободное гнездо наш провод

Вставляем колодку в САУО

У кого стоит старый САУО для исправления глюка с заслонкой, надо на 13-клеммной колодке поменять местами красный и коричневый провода, контакты 2 и 8 (вид с морды разъема)

и пробрасывать четвертый провод нет необходимости.

за информацию спасибо Kachan

Подключаем и крепим печку

Подключаем клемники к заслонке

Крепим печку возле правого крыла заранее купленным крепежом

У меня такого не было, сделал самоделку из. крепежа колпака 8ки

Крепим в остальных местах, сверху один который мы сделали чуть раньше

И ещё две точки крепежа внизу, на шпильках которыми крепится шумка

Идем проверяем работу двигателя, заслонки убеждаемся что все работает.

Дальше подключаем патрубки, ставим жабо, шумку, дворники и заливаем антифриз

В результате замены пострадали:

1. Старое жабо — рассыпалось в прах при снятии;
2. Шпилька крепления шумки — открутилась вместе с гайкой практически без усилий( заменена саморезом);
3. Ну и собственно старая печка — мир её праху!

Заметно теплее стало в салоне, работают все скорости вертушки

Общая схема циркуляции воздуха

Забор воздуха в салон автомобиля осуществляется вентилятором, который может быть установлен в салоне либо за моторным щитом. Над электродвигателем располагается фильтр салона. При необходимости подогрева воздушный поток проходит через радиатор отопителя. Радиатор печки соединен с системой охлаждения автомобиля, поэтому при нагреве двигателя циркулирующая жидкость из системы охлаждения двигателя нагревает соты радиатора печки. Поэтому, проходя через соты, поток воздуха также становится теплым.

Когда в подогреве необходимости нет, заборный и очищенный фильтром воздух подается в салон напрямую из окружающей среды. Если автомобиль оборудован кондиционером, в режиме охлаждения перед попаданием в салон поток проходит испаритель, после чего холодный воздух направляется в дефлекторы (более подробно о принципе работы системы кондиционирования).

Воздушные заслонки

Перенаправление воздушных потоков для регулирования температуры осуществляется специальной заслонкой. Виды управления заслонкой:

• механическое. Привод заслонки посредством тяг и тросов соединяется напрямую с переключателем в салоне. В таком случае водитель, перемещая регулятор, вручную дозирует температуру поступающего воздуха;
• электронное. Заслонка оборудована сервоприводом. Электромотор изменяет положение заслонки, получая команды от блока управления. Такая схема применяется на автомобилях с климатическими установками. Водителю достаточно задать в бортовом компьютере желаемую температуру в салоне, после чего электронный блок управления, ориентируясь на температурные датчики, будет управлять сервоприводом воздушной заслонки.

От вентилятора печки в салон уходят каналы, по которым воздух может подаваться на лобовое стекло, в ноги либо через центральные дефлекторы. В зависимости от схемы работы, режимы могут быть как комбинированными, так и единичными, когда весь заборный воздух подается только в одну зону. Переключение режимов может осуществляться механически либо с помощью сервопривода и блока управления. Механический способ предполагает прямое соединение воздушных заслонок с переключателем на торпеде. Электропривод заслонок позволяется управлять ими нажатием клавиши, а также реализовать автоматическое управление электронным блоком системы кондиционирования салона.

Рециркуляция

В режиме рециркуляции закрывается основная воздушная заслонка, после чего вентилятор печки начинает забирать воздух из салона. Подобный режим работы позволяет заблокировать доступ неприятных запахов и загрязненного воздуха с улицы, если вы, к примеру, едете за автомобилем по пыльной гравийной дороге.

Зимой режим рециркуляции позволяет быстрее прогревать салон автомобиля, так как через радиатор отопителя проходит не морозный, а уже салонный теплый воздух. Соответственно, летом рециркуляция упрощает кондиционеру процесс охлаждения.

Виды привода рециркуляции:

Как заменить резистор и предохранитель печки на автомобиле Форд Фокус 2

Главная › Воздушная система ›

30.05.2017

Не остаться без отопителя в холодную погоду — это то, о чём стоит подумать в тёплое время года. Очень разумным будет проверить работу до наступления холодного времени года, чтобы по теплу разобраться с неисправностями печки.

И в холода выехать с исправным отопителем. Есть ряд дефектов, которые можно исправить своими руками, не прибегая к помощи специалистов и специального оборудования. К таким неисправностям относится выход из строя терморезистора.

Диагностика

Выявить эту неработоспособность очень просто: при выходе из строя резистора отопитель работает только на четвёртом (прямом) положении. Если же он не работает ни на одном из положений, то это, скорее всего, из-за выхода из строя электропредохранителя или переключателя скорости вращения электродвигателя. В отдельных случаях из строя выходит реле.

Ремонт

Начнём с самого простого и пойдём к сложному. Замена термопредохранителя — простое действие, которое должен уметь выполнять автолюбитель. Главное — знать, где находится блок предохранителей, на каком месте расположен нужный вам и какой его ампераж.

Эти сведения можно узнать из книги по обслуживанию автомобиля (схема блока предохранителей). В нашем случае это F-10 на 30 A. Достать его можно, открыв блок термопредохранителей в районе бардачка, при помощи пассатижей или круглогубцев. Достаём, меняем на новый и закрываем блок электропредохранителей.

Если отопитель всё равно не подаёт признаков жизни, стоит попробовать сменить реле. Так же достать и сменить на новое.

Если неисправность проявляется в неработающей печке на всех положениях, кроме последнего, то это реостат. Может всё обойтись заменой термопредохранителя на электрорезисторе. Самое сложное во всём этом ремонте — это достать терморезистор. Располагается он под торпедой со стороны водителя.

1. Для начала обесточим автомобиль (скинув клеммы с аккумулятора).
2. Затем нам нужно открутить педаль газа.
3. Под торпедой сверху, в районе педали акселератора, нужно отсоединить жгут проводов, подходящих к колодке блока сопротивления печки автомобиля Форд Фокус 2.

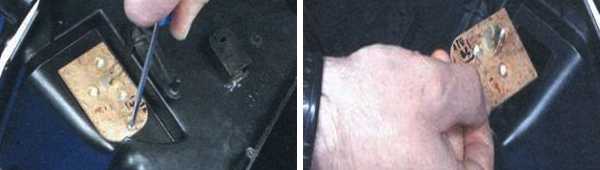

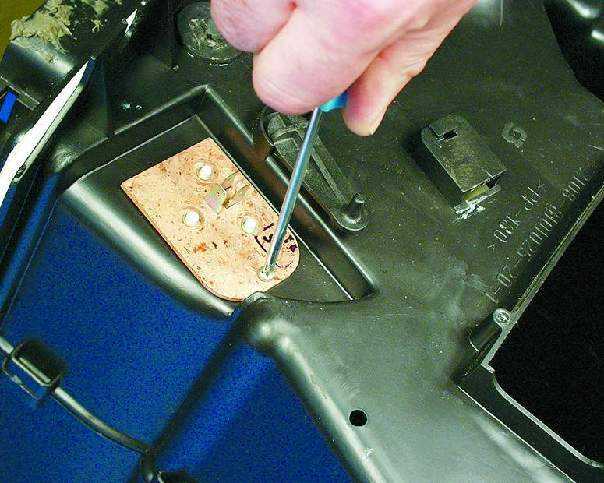

4. Далее, выкрутить два винта крепления сопротивления к отопителю (лучше использовать Г-образный ключ).
5. Достаём терморезистор, нам нужно проверить электропредохранитель на реостате (он находится на противоположной стороне от колодки).
6. Способов проверки может быть много, но рассмотрим самый простой (на наш взгляд). Возьмём новый термопредохранитель (подойдут TZ D-225 16A или TZ D-210 16A) и прикрепим его к резистору на место старого (способ крепление может быть любым, единственное, что не допускается, это пайка без отвода тепла от электропредохранителя).
7. Присоединим терморезистор к колодке и, не собирая всего обратно, проверим его на каждом положении.

8. Если всё работает, то собираем всё в обратной последовательности (попутно сменим салонный фильтр). Выход из строя электрорезистора может быть следствием забитого фильтра, а при снятой педали газа заменить его намного проще.

Проделав такие нехитрые манипуляции, мы можем наслаждаться тихим шуршанием печки на любых оборотах электродвигателя отопителя. Сервисы берут за такую замену немаленькие суммы, а после всего проделанного можно с уверенностью сказать, что всё это не очень сложно и под силу любому автолюбителю.

Как заменить резистор и предохранитель печки на автомобиле Форд Фокус 2 Ссылка на основную публикацию

Осветительные приборы

В последнее время резисторы стали использоваться вместе со светодиодными лампами. Данный вид ламп все больше начал применяться на авто.

Но далеко не все машины пока идут с завода, укомплектованные светодиодными осветительными приборами, а вот отдельно их купить и установить вместо штатных ламп накаливания тех же поворотников или стоп-сигналов вполне можно и многие так делают.

Но здесь возникает проблема, которая обязывает использовать резисторы.

Дело в том, что потребление электроэнергии этими лампами очень малое, из-за чего электронный блок расценивает работу светодиодов как неисправность штатной лампы.

Чтобы исправить ситуацию, используются резисторы, создающие нагрузку на линии проводки, запитывающей те осветительные приборы, в которых установлены светодиодные лампы.

В результате ЭБУ воспринимает сопротивление элемента, как работу лампы накаливания, поэтому кода ошибки не возникает.

Интересно, что при использовании таких обманок основное достоинство светодиодных ламп – малое потребление энергии, сводится к нулю, и у них остается только одно преимущество перед обычными лампами накаливания – длительный срок эксплуатации.

Мощность рассеивания

Помимо сопротивления у резистора есть еще один немаловажный параметр – мощность рассеивания.

Любой резистор выступает своего рода ограничителем и благодаря своему сопротивлению проводит через себя только определенное напряжение и силу тока. При этом излишки, которые он не пропустил в себе не накапливает, а преобразует их в тепловую энергию и рассеивает.

Поэтому предусмотрены обозначения резисторов по мощности рассеивания.

Несоответствие данного элемента по мощности рассеивания приведет к его перегреву и разрушению. Мощность рассеивания измеряется в Ваттах.

Определить мощность рассеивания можно как по напряжению, проходящему через него, так и по силе тока.

Что касается напряжения, то формула для расчета выглядит так:

1. Р – мощность;
2. U – напряжение в цепи;
3. R – сопротивление резистора.

Для расчета по силе тока формула имеет такой вид:

1. P – мощность;
2. I – сила тока, проходящая через резистор;
3. R – сопротивление.

Важным условием при выборе резистора по данному параметру является то, что мощность рассеивания у него должна быть вдвое больше, чем полученная при расчетах.

К примеру, мы имеем силу тока в 0,1 А и сопротивление резистора в 100 Ом.

Исходя из формулы, получаем мощность рассеиваний в 1 Ватт (0,1 2 * 100 = 1), но для нормальной работы элемента выбираем резистор с мощностью рассеивания в 2 Ватт.

Отметим, что все изготавливаемые резисторы имеют строго определенное значение мощности рассеивания, что облегчает их выбор.

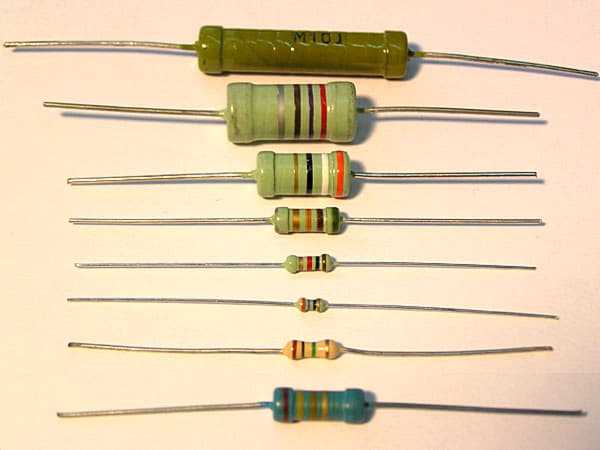

К тому же можно даже визуально определить, какая у резистора мощность рассеивания. Здесь все просто, чем больше по размерам элемент, тем выше значение.

Здесь мы рассмотрели резисторы – одни из самых распространенных элементов в любой электрической схеме автомобиля. Ведь они позволяют контролировать основные параметры электрической энергии благодаря воздействию всего лишь на одну из ее характеристик.

Напоследок отметим, что при расчетах необходимо следить за размерностью параметров. То есть, использовать только амперы, вольты и омы, и если указано, что сила тока составляет 20 мА, то следует перевести это значение в амперы, получив для расчетов значение в 0,02 А.

Замена предохранителя своими руками

Одной из причин, по которым отопительная система отказывается работать, является сгоревший предохранитель печки ВАЗ-2112, расположенный за отопителем. Предохранитель, который относится к отопительной системе, имеет маркировку F7. Сила тока находится на уровне 30А. Эта деталь также имеет отношение к работе прикуривателя, омывателя оптики, системы подсветки в бардачке и обогрева на заднем стекле. Благодаря такой системе можно легко определить, что именно предохранитель на печку ВАЗ-21124 требует замены — откажется работать не только отопитель, но и все элементы, которые были перечислены выше.

Нет ничего сложного в том, чтобы заменить предохранитель печки ВАЗ-2112, где находится он и какую маркировку имеет вы уже знаете. Просто извлекаем перегоревшую деталь и на её место устанавливаем новую. Но предохранители просто так не перегорают. Приводит к этому короткое замыкание, которое имеется в цепи автомобиля. Если его не найти и не устранить, то предохранитель вновь перегорит и будет требовать замены. А это уже гораздо сложнее, ведь в некоторых случаях требуется перебрать всю цепь автомобиля, чтобы обнаружить «коротыша».

Вот такими нехитрыми способами можно вернуть отопитель в нормальное состояние и дальше наслаждаться комфортными условиями эксплуатации автомобиля в холодное время года. Нужно только верить в свои силы и чётко соблюдать рекомендации, которые были описаны, а при обращении в СТО придётся ждать некоторое время (с наступлением зимы клиентов прибавляется) и прощаться со своими кровно заработанными.

Неисправный резистор или модуль управления

Функция резистора двигателя вентилятора заключается в контроле скорости двигателя вентилятора. Когда вы увеличиваете или уменьшаете скорость вентилятора переменного тока в своем Soul, блок климат-контроля подает сигнал модулю резистора увеличить или уменьшить поток электрического тока на двигатель вентилятора. Если в модуле резисторов возникает неисправность, это может привести к тому, что двигатель вентилятора перестанет работать.

Резистор обычно находится под приборной панелью со стороны пассажира, рядом с двигателем вентилятора.

Что вызывает отказ резистора двигателя вентилятора в Soul?

Плохо работающий двигатель вентилятора из-за износа внутренних компонентов может сильно нагрузить резистор во время работы, что приведет к его перегреву и перегоранию. Поэтому обычно рекомендуется заменить старый двигатель вентилятора в Soul при замене резистора.

Будет ли работать двигатель вентилятора, если резистор неисправен?

Да, двигатель вентилятора все еще может работать после выхода из строя резистора, но он может работать только на высокой скорости или оставаться зависшим на одной скорости вентилятора. Однако, если резистор сгорел из-за перегрева, двигатель вентилятора может перестать работать.

Проверка резистора двигателя вентилятора

Есть много способов проверить резистор, но самый простой и простой метод — проверить напряжение на электрическом разъеме на двигателе вентилятора с помощью мультиметра. Выполните эту процедуру после того, как исключите любую проблему с предохранителем или реле двигателя вентилятора.

1. Найдите двигатель вентилятора в своей душе, обычно он находится под приборной панелью со стороны пассажира.
2. Снимите электрический разъем с электродвигателя вентилятора.
3. Включите мультиметр и вставьте щупы в разъем, по одному в каждой точке, следя за тем, чтобы металлические части щупов не соприкасались друг с другом, иначе произойдет короткое замыкание и перегорание предохранителя, что может привести к повреждению бортовой сети автомобиля. .
4. Включите вентилятор переменного тока в вашей душе.
5. Выходное напряжение на мультиметре должно быть около 12 вольт.
6. Если вы не видите никаких вольт или если вы видите вольты только при определенной настройке скорости вращения вентилятора, это может быть связано с неисправным резистором.
7. Если показания вольта в норме, то проблема, вероятно, связана с самим двигателем вентилятора.

Виды резисторов, их особенности

Из описанных выше резисторов, которые используются в конструкции автомобиля, можно отметить два типа – нагрузочные, они же постоянные и переменные. В целом – это и есть два основных вида, которые имеют достаточно широкое применение в разных сферах.

Конечно, есть еще целый ряд всевозможных резисторов, которые отличаются по своим конструктивным особенностям. К примеру, терморезисторы, в которых сопротивление меняется от температуры, или фоторезисторы, меняющие свои параметры от освещенности. Но их мы пока касаться не будем, а рассмотрим лишь указанные два вида.

Постоянные резисторы называются так потому, что сопротивление, которое они создают – неизменное.

К примеру, если указано, что основной параметр данного элемента составляет 30 Ом, то сопротивление именно этого значения он обеспечивает и поменять его невозможно.

В переменных же резисторах сопротивление можно менять, притом вручную. Примером тому является уже упомянутое управление электродвигателем системы отопления.

К переменным резисторам относятся также подстроечные.

В таких резисторах тоже можно изменять параметр вручную, но регулировка его выполняется не в любой момент, как это делается в переменном, а лишь когда требуется перенастроить работу всей схемы, куда он включен, на длительный срок.

В автотранспорте подстроечные элементы не используются, хотя их часто можно встретить в бытовой технике.
