Датчик температуры салона лада приора принцип работы, как проверить, неисправности

Лада 2110 OneTen › Бортжурнал › Назначение контактов САУКУ «PANASONIC» LADA PRIORA

Добрый день. Сегодняшняя тема носит очень частный характер и пригодится далеко не каждому. Данный вопрос появился уже давно, я столкнулся с ним при установке САУКУ Panasonic себе в авто. Полную схему из черновых набросков так и не перечерчивал. Да и она подойдет только на мою конфигурацию проводки, т.к все жгуты в машине были переделаны! Несмотря на это большая часть полезной информации есть, и ей можно воспользоваться для своих целей. Первое время вопросов задавали очень много, потом была небольшая пауза, но сейчас опять получаю сообщения в ЛС. Причина обращения — это тюнинг, ремонт, диагностика работы системы. Сейчас отвечать успеваю не всегда, поэтому размещаю самое необходимое тут. Cистема автоматического управления климатической установкой автомобилей семейства lada priora.

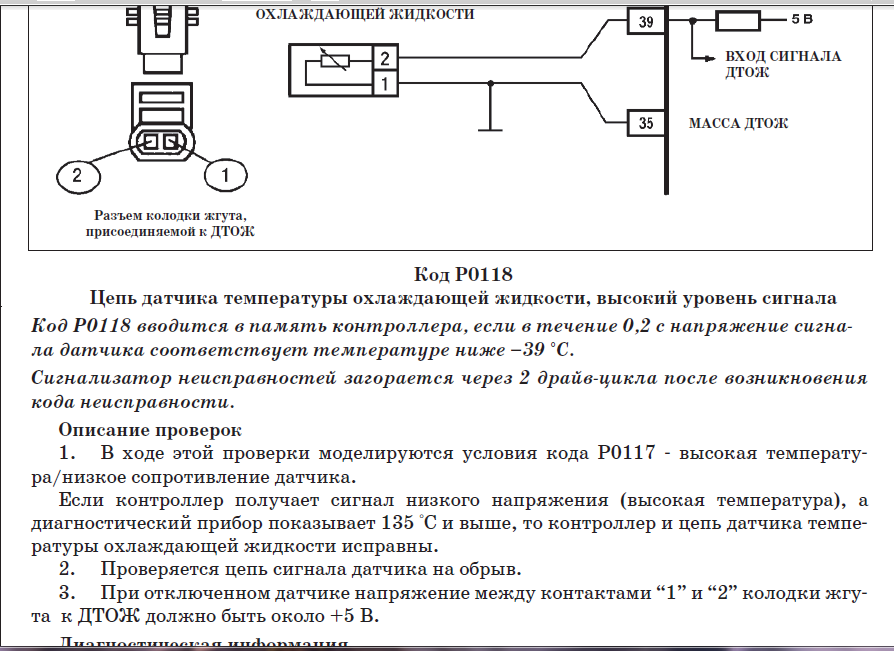

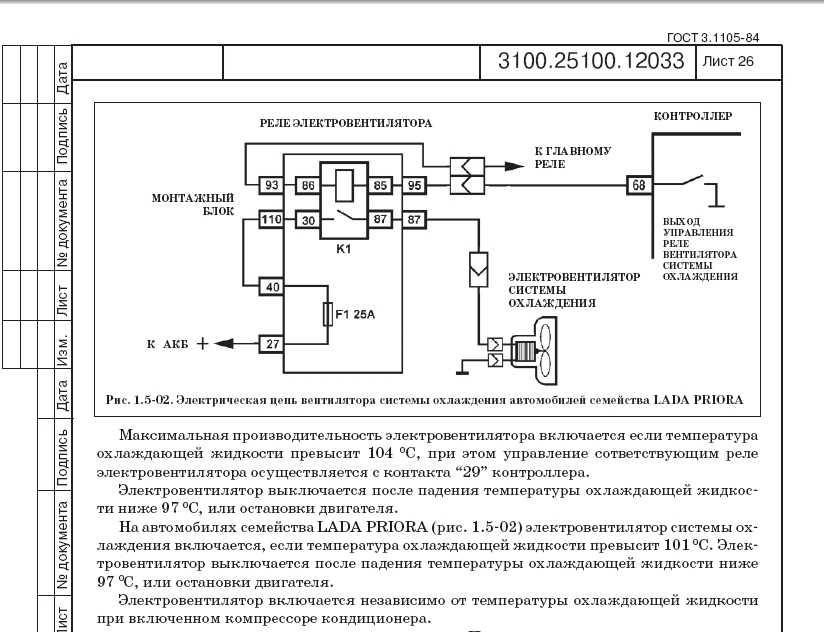

Информация взята из документа «ТИ 3100.25100.12037 Диагностика неисправностей климата Panasonic»

В нем есть нумерация и назначение контактов, а так же схемы отдельных узлов.

В состав системы входят:

— контроллер системы автоматического управления климатической установкой(САУКУ) – 21720-8121020-00; — моторедуктор распределения воздушного потока(МРВП) – 21700-8127100-00; — моторедуктор заслонки воздухосмешения(МЗВС) – 21700-8127200-00; — электромагнитный клапан привода заслонки рециркуляции(ЭКЗР) – 21700-8119130-00; — регулятор частоты вращения(РЧВ) – 21703-8127025-00; — датчик температуры испарителя(ДТИ) – 21700-8121030-00; — датчик температуры радиатора отопителя(ДТРО) – 21700-8101250-00; — датчик температуры окружающей среды(ДТОС) – 21720-8121210-00; — датчик температуры воздуха салона(ДТВС) – 21720-8128050-00; — датчик давления(ДД) – 21700-8127310-00. Аббревиатуры пригодятся для восприятия схем.

Контроллер САУКУ расположен в консоли панели приборов. Назначение контактов разъёмов контроллера САУКУ приведено в таблице 1.

Световой индикатор на одной из кнопок отображает наличие ошибок. Находится на кнопке включения режима «обдув и обогрев ветрового стекла» При наличии неисправностей в системе сигнализатор мигает при включении кондиционера.Перечень кодов неисправностей

контроллера САУКУ приведён в таблице 2.

Проверка регулятора на работоспособность

Для диагностики ДТОЖ в домашних условиях вам потребуется отдельная емкость с антифризом, а также термометр, который может фиксировать температуру до 120 градусов. Проверка осуществляется с помощью тестера. В частности, вам необходимо произвести замер сопротивления при разных температурах жидкости (жидкость в ходе диагностики надо греть), а полученные данные сверяются с температурой.

При 100 градусах сопротивление устройства должно составлять 177 ом, при 90 градусах – 241 Ом, при 80 – 332 Ом. При температуре двигателя 0 градусов уровень сопротивления будет равен 7280 Ом, при 40 градусах – 1459 Ом. Этих данных будет достаточно для проведения диагностики.

Как проверить

После снятия датчика следует провести его визуальный осмотр на предмет повреждений или коррозии. Самый простой способ проверки ДТОЖ — заменить его на заведомо исправный.

мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
термометр (с пределом измерений не менее 100 о С);
термостойкая емкость объемом 0,5 л.

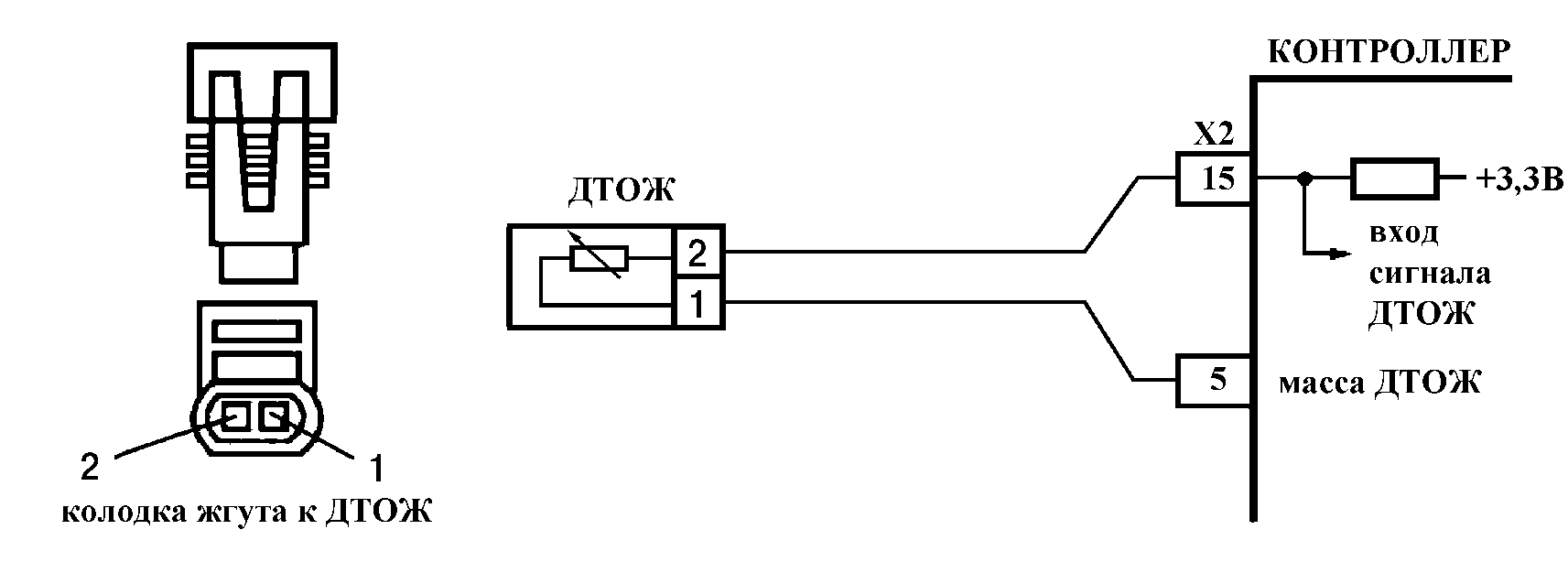

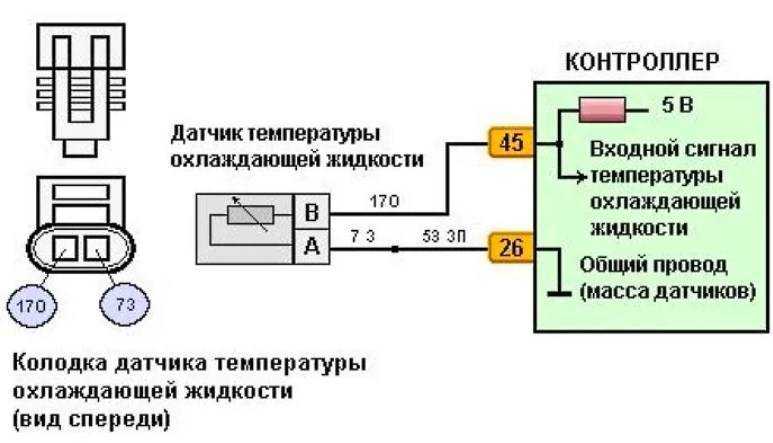

Порядок проверки цепи питания ДТОЖ:

Перевести мультиметр в режим вольтметра;
Снять колодку с проводами с датчика и включить зажигание;
Подсоединить «минусовой» щуп мультиметра к «массе» двигателя, а другой к выводу №1 колодки;
Напряжение на выводе должно быть не менее 12 В.

Если напряжение нет или они меньше 12 В, значит, разряжен аккумулятор, неисправна цепь питания или ЭБУ.

Порядок проверки ДТОЖ:

Перевести мультиметр в режим омметра;
Подготовить емкость с горячей водой (около 100 о С);
Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
Измеряем сопротивление ДТОЖ по мере остывания воды.

Сопротивление датчика должно быть близким к данным, указанным в таблице:

Температура ОЖ, °С	Сопротивление ДТОЖ, Ом
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802
30	2238
25	2796
20	3520
15	4450
10	5670
5	7280
9420

Процесс проверки также показан на видео:

Если ДТОЖ оказался исправным, возможно причина неисправности в плохом контакте разъема, обрыве проводки или неисправном ЭБУ.

Не забывайте вовремя менять тосол/антифриз в системе охлаждения, и использовать охлаждающую жидкость рекомендованную производителем.

Лада приора рабочая температура двигателя

Пацаны, подскажите, при движении на первой, второй скорости и в пробках температура двигателя быстро поднимается до 100, 107 градусов, при движении на высокой скорости температура падает до 85 — 90?особенно заметно это сейчас, весной, установилась теплая погода.Нормальное ли это явление?как же будет летом при плюс 40 градусах?не перегрею ли я мотор?Всем спасибо заранее!

Всем привет! Недавно купил Авто «Лада Приора» 1.6 16 кл. 2009 год выпуска с кондеем. Машина постоянно греется, температура ближе к 100°. Поменял помпу и ГРМ, заодно сливал всю систему (вариант пробки исключен, думаю) поменян термостат, патрубки все горячие.

Подскажите в чем причина.

И еще вопрос, может было у кого! Сделал полную диагностику инжектора, результат: ни одной ошибки, работа двигателя ровная, давление в системе 4, поменян бензиновый фильтр. Но машина нифига не тянет? Что это может быть такое,что делать?

Дополнительный монтажный блок Приоры

F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
F3 (15 А) – предохранитель бензонасоса Приора;
K1 – главное реле;
K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Схема электрооборудования на такое авто как ВАЗ-2170 Lada Priora 2004+ г.в. Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор). Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника.

Схема соединения жгута панели приборов

1, 2, 3 — колодки жгута панели приборов к жгуту переднему; 4 — колодка жгута панели приборов к жгуту заднему; 5 — контакты колодки монтажного блока; 6 — выключатель стоп-сигнала; 7 — комбинация приборов; 8 — модуль управления светотехникой; 9 — модуль подушки безопасности водителя; 10 — выключатель звукового сигнала; 11 — колодка диагностики; 12 — переключатель режимов бортового компьютера; 13 — выключатель (замок) зажигания; 14, 15 — колодки к блоку управления электроусилителем; 16 — контроллер электропакета; 17 — переключатель световой сигнализации; 18 — переключатель стеклоочистителя и стеклоомывателя; 19 — моторедуктор распределения воздушного потока; 20 — блок управления отопителем; 21 — переключатель электродвигателя отопителя; 22 — выключатель обогрева заднего стекла; 23 — часы; 24, 25 — колодки жгута панели приборов к радиоаппаратуре; 26 — выключатель аварийной сигнализации; 27 — плафон освещения вещевого ящика; 28 — выключатель освещения вещевого ящика; 29 — колодка жгута панели приборов к жгуту электронной системы управления двигателем; 30 — блок управления системой подушек безопасности; А1, А2, A3 — точки заземления жгута панели приборов; Б — колодка монтажного блока

Читать дальше: Чем отличается проезжая часть от полосы движения

Электросхема соединения переднего жгута проводов автомобиля

1 — стартер; 2 — аккумуляторная батарея; 3 — генератор; 4 — колодки жгута аккумуляторной батареи, стартера и жгута переднего; 5, 6, 7 — колодки жгута переднего к жгуту панели приборов; 8 — выключатель подкапотной лампы; 9 — левая фара; 10 — правая фара; 11 — датчик уровня тормозной жидкости; 12 — датчик температуры воздуха; 13 — электродвигатель омывателей; 14 — выключатель лампы света заднего хода; 15 — электровентилятор двигателя; 16 — моторедуктор заслонки отопителя; 17 — добавочный резистор; 18 — электродвигатель стеклоочистителя; 19 — основной блок предохранителей; 20 — электродвигатель отопителя; 21- тревожный сигнал; 22 — звуковой сигнал; А1, А2, В1, В2 — точки заземления жгута переднего

Эл.схема соединения жгута электронной системы управления двигателем на Лада Приора

Начальная диагностика

Перед выполнением более серьезных шагов необходимо провести предварительную диагностику.

Сделайте следующие шаги:

Проверьте уровень охлаждающей жидкости в бачке расширителя. Уровень ОЖ должен быть между минимальной и максимальной отметкой. Если антифриз постоянно уходит, проверьте систему на факт герметичности. Осмотрите патрубки и подтяните хомуты. Убедитесь, что не увеличился уровень масла в картере двигателя по причине попадания в нее через прокладку блока цилиндров антифриза.
Запустите мотор и дождитесь, пока он достигнет оптимальной температуры.
Пощупайте термостат. Посмотрите на толстые трубки, которые направляются от него к радиатору машины.
Убедитесь, что после прогрева мотора верхний патрубок нагревается. Если он холодный, значит, причиной является поломка термостата. В таком случае не обойтись без замены устройства. Второе объяснение, почему печка работает некорректно — поломка крышки расширительного бачка. Поставьте новую и снова проверьте как работает система обогрева.
Проверьте систему охлаждения (отопления) на факт наличия воздуха. Сразу отметим, что в Приоре появление воздушной пробки возможно только при разгерметизации или не правильной заливке антифриза. Для устранения проблемы прогрейте авто, включите печку на обогрев по максимуму, поднимитесь передними колесами на небольшую горку и периодически жмите на газ. Крышку расширительного бачка предварительно снимите

В таком режиме дайте поработать мотору 5-10 минут.
Обратите внимание на работу вентилятора. Если он плохо гонит воздух, снимите салонный фильтр и убедитесь, что он не загрязнен

При наличии таких подозрений замените девайс.

Спасибо Не нравится

iogann 18 Дек 2009

Кондиционер на приору — все тонкости, инструкция по подключению

Комфорт в автомобиле достигается за счет удобных сидений, рабочей печки, кондиционера и многих других деталей. Кондиционер ставят не во все автомобили, недооценивая его роль. На Приору, например это люкс комплектация.

Летом он помогает бороться с жарой – с открытыми окнами и обычным климат контролем, не всегда комфортно. А вот когда Лада Приора с кондиционером, стоит в дорожной пробке, водителю и пассажирам, все равно не будет жарко – на улице нет ветра, зато создается приятный микроклимат. Климат контроль на печке — хорошо, но это, все же не кондиционер.

Оценить масштаб бедствия можно с помощью датчика, фиксирующего температуру окружающей среды. Он передает получаемые данные на дисплей приборной панели. Снизить температуру, не двигаясь в стоящем потоке, невозможно – и с этим стараются бороться. в Приоре – достаточно дорогое удовольствие, и бывалые автолюбители устанавливают кондиционер после покупки авто. Цена зависит от марки Халла или Panasonic, первый начинается от 30 тысяч. Установка тоже не дешевая от 8 тысяч. Продать Приору с кондиционером, можно по более высокой цене.

Кондиционер для автомобиля Приора производится российскими и зарубежными компаниями. Цена указывается за комплект с магистралями. Комплект настолько удобен и функционален, что посмотреть температуру воздуха можно на дисплее панели управления кондиционером, которая монтируется в центральную консоль.

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

Сначала необходимо переключить тестер в режим вольтметра.
Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.
Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.
Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.
Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым – просто найти причину и избавиться от нее (автор видео – канал PRO.Garage).

Если напряжение в цепи полностью отсутствует, можно произвести диагностику возможного короткого замыкания.

Чтобы сделать это, выполните следующие действия:

Сначала из блока предохранителей необходимо извлечь деталь, которая отвечает за диагностируемую цепь.
Как и в предыдущем случае, мультиметр следует активировать в режим работы вольтметра.
Один щуп тестера следует соединить с выходами подключения предохранительного элемента. Убедитесь в том, что все остальное оборудование и девайсы в данной цепи не подключены.
Затем немного пошевелите сам проводок – если в этот момент на дисплее будут появляться показатели, это свидетельствует о том, что где-то провод коротит. Проблему необходимо как можно быстрее решать – квалифицированные электрики говорят, что электроцепь до такого состояния доводить в принципе не стоит.

Читать дальше: Хонда срв или хендай туссан

Короткое замыкание обычно появляется на том участке цепи, где стерлась изоляция. Такая процедура может быть проведена с любым компонентом электросхемы, а также с выключателями. Если же диагностика показала отсутствие короткого замыкания, то есть еще один вариант проверки.

В частности, речь идет о поиске возможного обрыва в электросети, процедура выполняет следующим образом:

Сначала необходимо обесточить бортовую сеть или только один участок, который вы хотите проверить. Для этого либо отключите клеммы от аккумуляторной батареи, либо просто извлеките предохранительное устройство из места монтажа.
Теперь приступаем непосредственно к проверке – щупы тестера следует подключить к двум концам участка электроцепи.
Далее, один из щупов следует подключить к кузову авто, вам нужна масса.
Если в момент подключения на дисплее тестера начнут появляться показатели, это говорит о том, что на данном участке электроцепи разрывы отсутствуют. В том случае, если изменений никаких нет, то с уверенностью можно сказать, что в проводке есть обрыв.

Кондиционирование салона Лады-Приоры

В теплое время года для охлаждения салона автомобиля необходимо установить органы управления климатической системой в следующие положения:

Регулятор включения вентилятора 5 устанавливается в одно из положений (Panasonic — 16 положений; Halla CCC — 4) «зоны сектора» или положение AUTO.
Нажимается кнопка включения кондиционера 6.
Регулятором направления воздушного потока 7 устанавливается нужное направление (рекомендовано положение ).
Регулятором 9 устанавливается желаемая температура воздуха в салоне автомобиля (рекомендуется регуляторы 5 и 7 устанавливать в положение AUTO).

ВАЖНО!

Кондиционер работает только при работающем двигателе (при этом температура наружного воздуха должна быть не ниже -5°C) и при положении регулятора включения вентилятора 5 в любое положение, отличное от выключенного. Если регулятор направления воздуха установлен в положение

, то хотя бы одно из сопел, подающих воздух в зону дыхания водителя и пассажиров (расположены в центральной части торпедо) или сопел, обдувающих боковые стекла, должно быть открытым, иначе испаритель может обледенеть и перекрыть подачу воздуха в салон автомобиля.

Чтобы ускорить процесс охлаждения воздуха в салоне автомобиля рекомендуется на несколько минут кнопкой 4 включать режим рециркуляции воздуха, при этом воздух из внешней среды поступать не будет. Не следует использовать длительное время режим рециркуляции, поскольку это станет причиной прекращения воздухообмена в салоне автомобиля с наружным воздухом и выноса избытка влаги — это будет способствовать запотеванию стекол и может вызвать сонливость водителя.

В начало страницы

Источник

Из чего состоит система кондиционирования в Приоре

Вне зависимости от фирмы, в комплект кондиционера для Лады должны быть следующие элементы:

Компрессор кондиционера в сборе;
Конденсатор с ресивером в сборе;
Испарительный блок в сборе;
Радиатор кондиционера для Лады Приоры;
Магистрали;
Кронштейн подушки;
Кронштейн генератора;
Кронштейн натяжителя;
Ролик натяжителя;
Ремень привода компрессора;
Резиновое уплотнение;
Монтажный комплект;
Жгуты проводов.

При демонтаже системы отопления (это необходимо для установки кондиционера). Придется слить охлаждающую жидкость. Заливать ее обратно не нужно, стоит купить новую жидкость к комплекту. Но она может оказаться на складе технического центра, который выполнит установку кондиционера в Ладе.

Что за устройство?

Спасибо Не нравится

3A%2F%2Fi.lada-forum.ru%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large.png» /% lokotcy 17 Дек 2009

Спасибо Не нравится

profy 17 Дек 2009

Хотя у меня и нету приоры, но думаю это датчик температуры салонного воздуха. Через него система отопления регулирует температуру в салоне. В этом датчике находится маленький вентилятор, он и шумит.

Спасибо Не нравится

Сергей_62 17 Дек 2009

Ну вот и поменял я свою пятнашку-ласточку на приору. Первые впечатления-Супер, мощь+динамика, к тому же она тише пятнашки, хотя у неё я сам делал тотальную шумку. К огорчению остались косяки, в виде гремящей задней полки и левого водительского стекла. Но я о другом, приороводы объясните, что это за панелька с дырочками около очешника, которая с включением зажигания начинает тихо бурчать. Звук несколько похож на старый радиоприёмник на минимальной громкости. Скажите, что это и вообще этот звук-норма или у меня уже, чтото коротит.

Спасибо Не нравится

iogann 18 Дек 2009

Спасибо Не нравится

3A%2F%2Fi.lada-forum.ru%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large.png» /% max497 22 Ноя 2010

Спасибо Не нравится

Racer214 22 Ноя 2010

Спасибо Не нравится

3A%2F%2Fi.lada-forum.ru%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large.png» /% max497 22 Ноя 2010

https://youtube.com/watch?v=1xnohUM0w10

Лада Гранта Сели › Бортжурнал › Установка датчика наружной температуры

Приветствую всех сюда зашедших. Мысль об установке сего датчика мне не давала покоя, вроде бы вещь не нужная и без неё можно прожить, но вполне хочется установить. Изначально я хотел написать в виде подробного FAQ`а, но затем решил обойтись малым и лишь уточнить некоторые вполне спорные вопросы, или дополнить то, что не указано в других источниках. И да, если Вы решили себе установить сей датчик, то задумайтесь — а оно вам надо? Вы проклянёте всё, убьёте пол-дня и расцарапаете все руки (если же они у вас толстые то я вам сочувствую). Ну так вот, пожалуй начну: Первым делом понадобится датчик (он вообще вроде как один на все модели) и желательно фишка (клемм нужных я не нашёл, да и проще всё равно купить фишку). Устанавливать кстати можно на все модели прошивки 090 и выше (чтобы люди не спрашивали «У меня 095 можно?»). Для начала работы снимаем короб воздушного фильтра и аккум (так проще тащить провод). Крепится сам датчик в специальном месте под бампером, если заглянуть в нижний вырез то можно лицезреть эту планочку. Втыкается просто втыканием, а не сжатием усиков и попытками впихнуть.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

Ключ на 19;
Мультиметр;
Емкость для слива охлаждающей жидкости;
Электрочайник;
Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

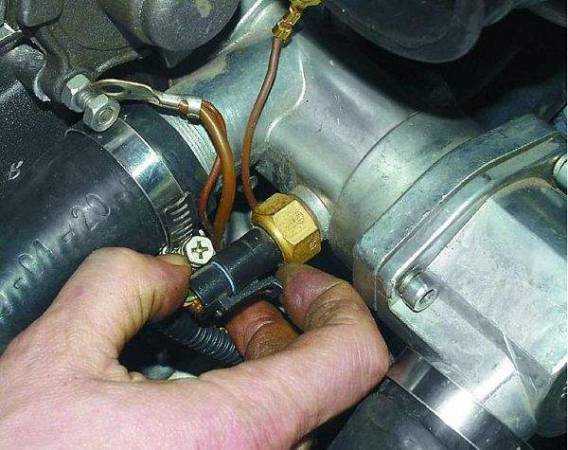

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Электрооборудование — Проверка датчика температуры охлаждающей жидкости Ещё кое-что полезное для Вас:

Какое давление должно быть в шинах автомобиля?
Гидроудар двигателя — последствия, диагностика, ремонт
Датчик детонации двигателя — предназначение, принцип действия, основные неисправности

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Неисправность кондиционера

«Кондер» может сломаться, виной тому не всегда является халатное отношение производителей к своему продукту. Чаще всего выходит из строя маленькая комплектующая, которую можно легко заменить затем продолжать пользоваться «кондером». Если кондиционер не включается, то:

В проводке есть повреждения;
Термостат неисправен;
Перегорел предохранитель;
Недостаток фреона в системе;
Неисправность датчика давления;
Избыточное давление системы.

Если кондиционер не работает, то это не повод его выбрасывать. Все необходимые запчасти для кондиционера, в Ладе можно найти, они обойдутся не дорого.

Как заправить – инструкция

Нельзя допускать снижение объема фреона – это губительно скажется на системе. Для самостоятельной заправки фреона в автомобиль, пригодится тест коннектор (набор инструментов для заправки хладогента вручную). Используя его, нужно выполнить следующие действия:

Присоединить баллон с фреоном к клапану «кондера» и повернуть вентиль тест коннектора. Пару раз нажать на педаль газа.
Фреон равномерно распределится по системе. Главное – не переусердствовать, потому что в случае перегрузки система не станет лучше работать.
Отсоединить баллон от системы, закрыть клапан.

Кондиционер – это необходимое условие комфорта летом. Раньше он был не так нужен, ведь человек, вряд ли простаивал в автомобильных очередях несколько часов, под палящим солнцем, а проветрить салон после стоянки на жаре можно было, открыв все двери. Если «кондер» как благо стало доступным, значит, можно и даже нужно им пользоваться.

Детектор уровня нагрева воздуха в салоне автомобиля выполняет исключительно те функции, которые делают пребывание в автомобиле наиболее комфортным и приятным, не влияя на работу жизненно важных систем самой машины.

Характерные поломки

Перечень поломок датчика не слишком обширен, однако если неисправность все-таки случилась, скорее всего, потребуется его замена. Если он не работает или работает не так, как того хотелось бы, необходимо рассмотреть следующие проблемы:

несоответствие температурного режима сопротивлению. В таком случае отмечается сильное увеличение показателей сопротивления при нагреве наружной части устройства;
обрыв в электрической цепи преобразователя, из-за чего электроника попросту отказывает и не включается ни при каких обстоятельствах;
стремительный рост напряжения и сопротивления даже при небольшом нагреве внешней части.

Как правило, все эти причины вынуждают автовладельцев покупать и устанавливать новую технику. Далее поговорим о том, где находится датчик, а также как его отключить и подключить заново.

Где купить новый датчик температуры на Приору и цена детали

Разумеется, что такие мелочи, как описываемый в данной статье датчик, без проблем можно найти практически в любом магазине автозапчастей. Если же вам не повезло, и новую деталь найти проблема, то можно обратиться на авторазборку, уж там этого добра бывает достаточно! Что касается цены, то она может отличаться, но незначительно, в зависимости от производителя и места покупки:

Обычно, если вы заметили проблемы с показаниями или они не сходятся с реальными, то есть: окружающей среды -10, а показания дисплея говорят о -2 градусах, то здесь явно проблема, которую необходимо решать. К счастью, на автомобилях ВАЗ, и Приора здесь не исключение — отказ подобного датчика случается крайне редко.

Решение проблемы, когда на Лада Калина плохо греет печка

19 декабрь 2014 Лада.Онлайн 166 393 С наступлением холодов многие автолюбители замечают, что на Лада Калина не греет печка. Неисправность может быть в разных элементах системы и иногда определить причину бывает не легко. Давайте попробуем подробно разобраться, как определить причину неисправности, а затем выполнить ремонт печки Лада Калина своими руками.

Как проверить работу печки Лада Калина

Все действия производим на работающем двигателе. Перед проверкой отопителя изучите схему и устройство печки Лада Калина.

Проверка вентилятора системы вентиляции и отопления:

Устанавливаем ручку регулятора температуры воздуха на блоке управления в крайнее положение синего сектора.
Поочередно переключаем ручку скорости работы вентилятора начиная с первой скорости и заканчивая четвертой.
Проверяем интенсивность воздушного потока, идущего из воздуховодов. С каждым переключением он должен усиливаться.

Если на Лада Калина не работает печка, проверьте целостность предохранителя F5, а также его цепь питания. Если вентилятор работает не во всех режимах, либо интенсивность воздушного потока меняется не линейно, проверяем дополнительный резистор и выключатель. Если поток воздуха слабый — замените воздушный фильтр салона.

Проверка заслонок печки:

Устанавливаем регулятор температуры в крайнее положение синего сектора, а скорость работы вентилятора на максимальную.
Поворачиваем на блоке ручку управления заслонками, параллельно следим за изменениями направлений воздушных потоков.

Неизменяемые воздушные потоки указывают на неисправность механического блока управления отопителем (тяга слетела, либо не накручивается на ролик из-за его поломки), либо заслонку заклинило. Если в машине используется климат-контроль, тогда проверьте микромоторедуктор заслонки и блок управления вентиляцией, отопителя и кондиционером.

Прогреваем двигатель до рабочей температуры.
Поворачиваем регулятор температуры воздуха в крайнее положение красного сектора.
Из воздуховодов должен пойти теплый или горячий воздух

Если температура воздуха не изменилась, проверьте исправность механического блока управления печкой (тяга слетела, либо не накручивается на ролик из-за его поломки), либо заслонку заклинило. Если в машине используется климат-контроль, тогда проверьте микромоторедуктор заслонки и блок управления вентиляцией, отопителя и кондиционером. Убедитесь в исправности системы охлаждения двигателя.

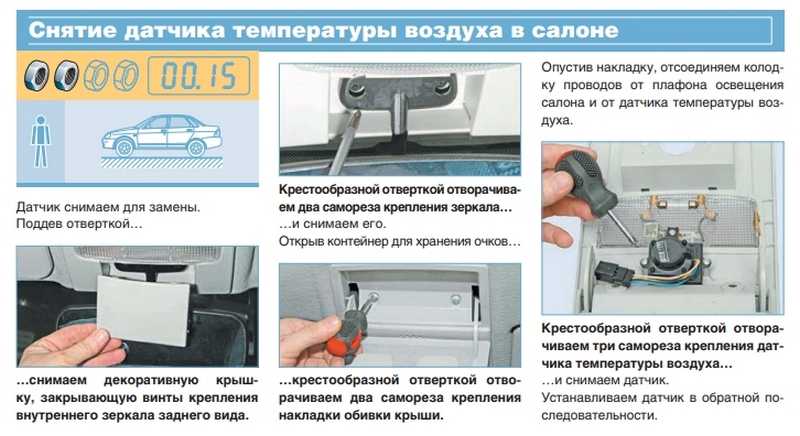

Проверка датчика температуры салона:

Датчик температуры в салоне установлен в плафоне освещения на машинах оснащенных системой климат-контроль. Чаще всего определить неисправность датчика можно по режиму работы печки. Если из сопел панели дует только горячим или холодным воздухом, вне зависимости от положения рукоятки на блоке управления печкой, то скорее всего потолочный датчик воздуха вышел из строя.

Пару полезных советов

Заметили, что на Лада Калина печка дует холодным? Действуйте по схеме «от простого к сложному», проверьте для начала самые простые элементы системы отопления и вентиляции, например, воздушный фильтр и наличие охлаждающей жидкости. Затем постепенно переходите к более сложным деталям конструкции.

Еще один хороший способ узнать, какая деталь вышла из строя — это заменить ее на заведомо рабочую и проверить работу системы. А покупать новую запчасть не обязательно, если позаимствовать ее у друга. Также можно попробовать договориться с продавцом в магазине, взять новую деталь для проверки, оставив залог.

Статистика неисправностей печки Лада Калина

По результатам опроса «Почему на Лада Калина плохо греет печка?» были определены основные причины неисправности:

За проблемы в работе заслонки отопителя проало 32%.
За неисправность вентилятора отопителя отдано 14% .
Одинаковое количество (13%) было отдано за вышедший из строя блок управления системой вентиляции и отопления и неисправный радиатор отопителя (замена).
У 9% участников опроса виной неправильной работы печки оказался микромоторедуктор заслонки.

Остальные голоса были отданы за другие проблемы с печкой Лада Калина: неисправный дополнительный резистор печки, датчика температуры салона и загрязненный салонный фильтр.

Напомним, что различные доработки систем автомобиля вы можете найти в разделе тюнинг Лада Калина.

Ключевые слова: печка лада калина | воздуховоды лада калина | кондиционер лада калина | фильтры лада калина | система охлаждения лада калина

11 1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Заводской кондиционер, Халла и Панасоник – отличия, артикулы

Чаще всего в качестве варианта для установки рассматривают «кондеры» фирм Август, Panasonic и Халла (Halla). Российский продукт дешевле, но у него есть свои минусы:

Недолговечный компрессор;
Отсутствие фильтра воздуха в салоне;
Для заправки хладогентом придется снять радиатор;
Корпус испарителя пластмассовый, легко деформируется.

А вот между двумя другими брендами идет хорошая, здоровая конкуренция. Если смотреть и покупать Халлу или Панасоник, нужно учесть их различия:

Скорости обдува. У Панасоника – 16, у Халлы – всего 4;
На радиаторе двигателя у Халлы расположится вентилятор охлаждения двигателя вместе с конденсором кондиционера;
Рукоятки управления у Панасоника способны включить обдув стекол, направив только на них всю мощность. У Халлы таких кнопок или рукояток нет;
У Панасоника верхняя магистраль гибкая, а у Халла – алюминиевая.

Кондиционер Halla для Приоры целиком можно купить в пределах 30 тысяч рублей – чуть дешевле, чем комплект от фирмы Panasonic. Монтаж кондиционера Panasonic в техцентре стоит примерно 8 500 рублей, а Halla – чуть дешевле (у некоторых цены одинаковы). Отличить их будет просто по артикулу. У Panasonic – 2170-8122020-01, у Нalla – 2170-8122020-11.
