Виды поршневых колец, из чего изготовлены, подбор и маркировка

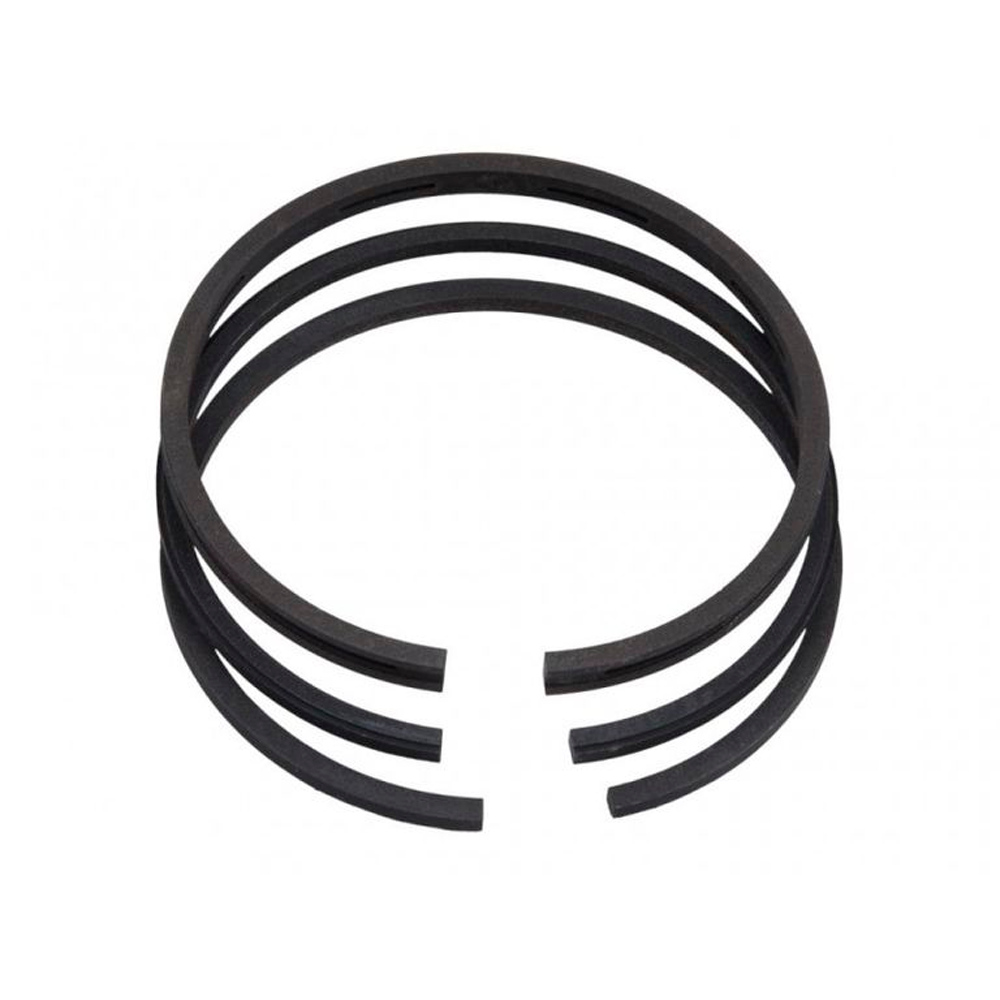

Поршневые кольца: виды, функции, типичные проблемы

Гараж → Менять цилиндро-поршневую группу?

Алоха, дружная братия
Откатал сезон на своём кузнеце и решил продать, дабы взять помощнее, да поновое
Но т.к. у студентов, да ещё без опыта работа туго с работой, то с наличностью туго… безналичность, прямо-таки. Выходит, продав мот, могу остаться на полсезона без железного друга, а как это человеку, который сезон отъездил по полной, я боюсь представить, ибо всю зиму мы ждали весну и грязь (ну и асфальта тоже, но грязь интереснее =Р)
В голову пришла альтернатива — если не хватает средства для покупки нового коня, почему бы не обновить старичка? Всплывает вопрос, за который камушками не кидать, ибо сирые мы, в железе несведущие, чего душой кривить: при замене ЦПГ появится ли у мота «второе дыхание» али его характеристики по сути разительно не изменятся?
П.С.: в 1998 году было 22 лошааадки, кубов сантиметрических 125, движ 2Т
Ну… что скажете? Забыть про сие дело с заменой и копить, терпеть, али сделать и в ус не дуть?
П.П.С.: модераторам за логичность — честь и хвала.

Технология выполнения замеров

Первое, что необходимо сделать, это поднести кольцо к боковой части цилиндра. Затем его внешнюю часть поместить в отведенную канавку. Дальше понадобится комплект планок, с помощью которых и определяется зазор. Если же кольцо находится непосредственно внутри цилиндра, то замеры необходимо проводить отдельно, так как расстояние между концами может изменяться.

Первое, что необходимо сделать, это поместить поршневое кольцо в моторное масло. Качество последнего особого значения тут не имеет, так как в процессе эксплуатации сгорит абсолютно все. Дальше кольцо сдвигается по стенке цилиндра. Причем это необходимо делать только в том цилиндре, где это кольцо будет в дальнейшем использоваться. Особенно удобно выполнять такой расчет, если поршень уже демонтирован. В случае недавней проточки блока достаточно сдвинуть кольцо на 3-5 мм, примерно на то место, где оно будет находиться в процессе эксплуатации ДВС. После этого используем комплект щупов (планок) и получаем необходимые значения. Пользуйтесь «мануалом», когда подбираете зазор поршневых колец. Дизель «Форд Эскорт» 1,6, к примеру, должен иметь зазор 0,3-0,5 мм для верхних компрессионных колец и 0,2-0,45 мм для маслосъёмного.

Коротко о поршнях: как подобрать поршень к цилиндру

Начнем с того, что зазор между поршнем и цилиндром определяется четко прописанными нормами. Для деталей в новом двигателе такой зазор составляет от 0.05 до 0.07 мм. Для моторов, которые находятся в эксплуатации, зазор между поршнем и цилиндром не должен быть больше отметки в 0.15 мм.

Восстановление ЦПГ двигателя потребует расточки блока цилиндров в ремонтный размер, после чего производится подбор поршня из группы так называемых ремонтных поршней. Главным требованием к процессу расточки цилиндров является итоговый результат, максимально приближенный к четко указанному ремонтному размеру.

Также необходимо учитывать, что размер после расточки блока дополнительно уменьшится в среднем на 0.03 мм после процесса нанесения хона (хонингование поверхности цилиндра). По этой причине при хонинговке цилиндров нужно придерживаться такого диаметра, чтобы после установки поршня зазор был максимально приближен к 0.045 мм, что является показателем зазора применительно к новым деталям.

Чтобы точно подобрать новый поршень по размерам необходимо сначала провести дефектовку цилиндров и поршней. Для замера диаметров поршня и цилиндра потребуются измерительные приборы:

Микрометром измеряется диаметр поршня, при помощи нутромера производятся измерения диаметра цилиндра. Измерять диаметр цилиндра необходимо в четырёх поясах, а также промерять две перпендикулярные плоскости. Четко установленный зазор между поршнем и цилиндром позволяет без затруднений осуществить подбор необходимого размера поршня поле расточки цилиндров, а также обеспечивает легкость установки поршня при сборке.

Далее подбор осуществляется на основании специальной таблицы, в которой указаны номинальные размеры цилиндров и поршней. Диаметр ремонтных поршней получил специальное деление по классам в зависимости от наружного диаметра детали. Всего таких классов 5, каждый класс обозначен литерами от A до E в алфавитном порядке (А, B, C, D, E) через 0.01 мм размера. Также деление по классам предусматривает изменение диаметра отверстия под поршневой палец через каждые 0.004 мм.

Данная информация о классификации ремонтных поршней наносится в виде маркировки на днище поршня. Цифровое обозначение указывает на категорию отверстия под палец, а буквенное обозначение указывает на принадлежность поршня к тому или иному классу (класс ремонтного поршня)

Также в процессе подбора номинальных размеров или ремонтного размера поршневой дополнительно необходимо обращать внимание на массу поршня. Поршни могут иметь как стандартную массу, так и увеличенный или сниженный на несколько грамм вес

Параллельно с подбором новых поршней необходимо подбирать ремонтные поршневые кольца, которые также имеют ремонтные размеры.

Что делать при износе колец?

Для того чтобы выбрать путь решения проблемы необходимо выяснить, по какой причине она возникла. Возникновение вышеуказанных симптомов может быть вызвано износом или поломкой компрессионных и маслосъемных колец или же в случае если они закоксовались и залегли.

В первом случае нужно будет обязательно разбирать двигатель, и устанавливать новые детали вместо поврежденных. При этом следует тщательно осмотреть все сопряженные детали, так как при поломке колец возможно возникновение задиров, что можно устранить только путем проведения капитального ремонта.

В случае если есть предположение, что поршневые и маслосъемные кольца залегли, то можно добавить в масло специальную присадку. Но такой способ применяется, как правило, в профилактических целях.

Связанные с поршневымикольцами неисправности возникают в практике довольно часто. Поэтому для того чтобы предотвратить возникновение серьезных последствий и, как результат, больших расходов на ремонт, необходимо вовремя распознавать первые их симптомы и принимать соответствующие меры.

ОСОБЕННОСТИ УСТАНОВКИ МАСЛОСЪЕМНЫХ КОЛЕЦ

Хочу обратить ваше внимание на установку именно маслосъемных колец. С компрессионными не должно возникнуть проблем если соблюдать простые правила, устанавливать надписями вверх (надписи, точка) и пользоваться специальным инструментом. При установки маслосъемных могут возникнуть трудности при отсутствии надписей, или правильность установки замка расширителя

Разберемся в этом подробнее. Если надписи отсутствуют, то не имеет значения какой стороной вы поставите кольцо и какое из них будет сверху, а какое снизу (наборные)

При установки маслосъемных могут возникнуть трудности при отсутствии надписей, или правильность установки замка расширителя. Разберемся в этом подробнее. Если надписи отсутствуют, то не имеет значения какой стороной вы поставите кольцо и какое из них будет сверху, а какое снизу (наборные).

Часто ошибки возникают при установке поршня в цилиндр, даже если используется специальных хомут для стяжки колец на поршне. Особенность состоит в следующем

При сборке маслосъемного кольца стоит обратить внимание на замок расширителя и правильность его стыковки. Для наглядности смотрим изображение ниже. Во время сжатия колец на поршне замок расширителя маслосъемного кольца может соскочить с правильного положения и лечь в нахлест собираясь по спирали, таким образом пластины проваливаются через расширитель и это приведет к задиру стенок цилиндра, и канавок поршня

Чтобы этого избежать стягивающий хомут следует располагать таким образок как показано на изображении

Во время сжатия колец на поршне замок расширителя маслосъемного кольца может соскочить с правильного положения и лечь в нахлест собираясь по спирали, таким образом пластины проваливаются через расширитель и это приведет к задиру стенок цилиндра, и канавок поршня. Чтобы этого избежать стягивающий хомут следует располагать таким образок как показано на изображении.

Как работают и зачем нужны тепловые зазоры поршневых колец

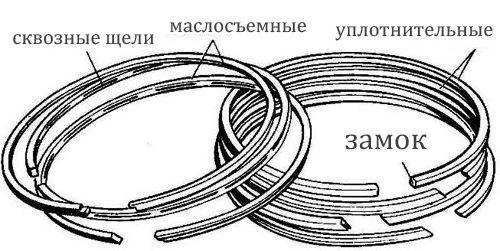

Существует два типа колец – уплотнительные (компрессионные) и маслосъемные, оба показаны на приведенном рисунке

Само название говорит об их назначении:

  • уплотнительные служат для обеспечения герметичности камеры сгорания, предупреждая проникновение из нее продуктов сгорания в картер двигателя;
  • маслосъемные предназначены для удаления излишней смазки со стен цилиндра.

На старых, малооборотистых двигателях их стояло по пять-шесть штук (в зависимости от марки мотора), но на современных ДВС обычно используется три кольца – одно маслосъемное и два компрессионных.

Несмотря на различие в конструкции и назначении, у них есть одно общее – замок. Фактически так называется имеющийся промежуток между концами незамкнутой окружности. Говоря о замке, стоит помнить, что одно из его назначений – компенсировать тепловые расширения, возникающие в кольцах во время их работы.

Большинство материалов при нагревании удлиняется. При монолитной конструкции кольца, установленного в цилиндр двигателя, будут возникать напряжения, вызывающие его деформацию. Избежать этого позволяет свободное пространство между концами на кольцах.

Каким может быть допустимый зазор? При установке на поршень его величина в замке должна составлять от 0,6 до 0,3 мм.

Кроме того, надо знать, что требуется выдерживать допустимый боковой зазор между кольцом и стенкой. Необходимо обеспечить его значение в диапазоне от 0,08 до 0,04 мм.

Зачем это нужно? Для понимания того, как работает уплотнительное кольцо, приведен рисунок ниже.

Под воздействием давления отработанные газы, проходя в канавке между поршнем и кольцом, воздействуют с его внутренней стороны и увеличивают усилие прижима к цилиндру. Именно для подобной цели нужен зазор, в том числе тепловой, разделяющий боковые поверхности этих элементов.

Таким образом, обеспечив в замке допустимый зазор при установке колец (между их концами, а также боковой поверхностью и поршнем), будут созданы условия для нормальной работы мотора в значительном интервале температур. Кроме того, этому способствует и правильная взаимная их установка, показанная на рисунке ниже. Главное – обеспечивается разнесенное положение замков между собой.

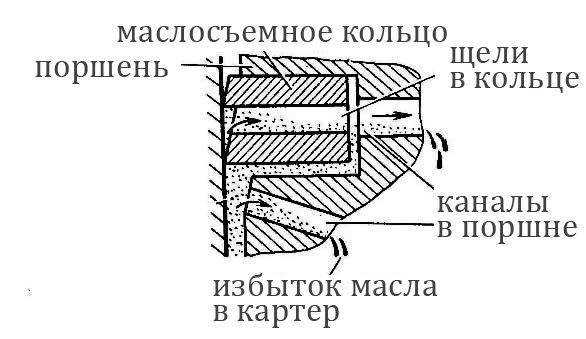

Маслосъемные кольца ставятся ниже компрессионных. Их назначение – удалять со стенки цилиндра излишки масла. Его недостаток приведет к повышенному износу деталей, а избыток – к попаданию в камеру сгорания и образованию там нагара. Как работает такое кольцо, показано ниже.

Излишки масла снимаются со стенок цилиндра и отводятся в картер двигателя. Таким образом, поршневые кольца создают оптимальные условия для сгорания топлива в ДВС, что во многом обеспечивается их конструкцией. Кроме того, во время установки в замке создается допустимый зазор, что сохраняет их работоспособность при значительном изменении условий работы ДВС.

Конструкция современного бензинового или дизельного мотора такова, что только совместная согласованная работа отдельных узлов и механизмов позволяет получить ожидаемые характеристики. И если рассматривать сгорание топлива, то обеспечение для этого оптимальных условий зависит от поршневых колец, а также от того, насколько выдержаны тепловые зазоры в замке при установке на поршень.

Выбор и замена поршневых колец

Обратите внимание на то, что крайне не рекомендуется менять поршневые кольца отдельно от поршней по следующим факторам:

  • в процессе эксплуатации цилиндр изнашивается неравномерно, и становится эллипсовидной формы;
  • поршни также могут деформироваться, особенно если был перегрев. Канавки для поршневых колец могут увеличиваться, из-за чего невозможно установить новые кольца;
  • блок цилиндров необходимо отдавать на проверку, где после будет понятно, в допусках ли цилиндр по эллипсу, необходимо ли нанести свежий хон или требуется расточка до ремонтного размера.

По каким критериям следует выбирать поршневые кольца? Если ваш бюджет не позволяет произвести капитальный ремонт по максимуму, то вы можете установить бюджетные поршни, но обязательно качественные кольца – совет опытных мотористов. Что касается факторов выбора:

Назначение поршневых колец

Не будем подробно разбираться в принципах работы двигателя внутреннего сгорания. Коснемся только вопроса соединения поршней и двигателя цилиндра. Как известно, оно является герметичным. Тем не менее, поршни легко скользят по внутренним кольцам цилиндра, не давая газам из надпоршневого пространства проникать в зазор между двумя поверхностями в картер агрегата.

Тем не менее, некоторая утечка газов все равно происходит даже на полностью исправном двигателе, но при качественных кольцах она составляет допустимую норму и никак не может повлиять на работу агрегата. В том случае, когда эти детали поршня значительно изнашиваются, количество проникающих в картер газов увеличивается.

Но существует и другое назначение, для выполнения ряда таких функций:

  • герметичное соединение поверхностей поршней и стенок цилиндра;
  • обеспечение нужного количества масла, находящегося на стенках цилиндра, и предотвращение его попадания в камеру сгорания;
  • кольца отводит тепло от поршней к стенкам цилиндра, что предотвращает их перегревание и коррозию.

Не трудно догадаться, что поршни выполняют свою задачу в крайне агрессивных условиях. С одной стороны, это экстремальные температуры, возникающие в процессе работы агрегата. С другой – условия масляного голодания в верхней части поршня. Данные задачи решаются за счет подбора материала для всех видов колец и их различная форма.

Но если двигатель имеет средние показатели мощности, то достаточно будет и обычных, более дешевых широких колец.

Номиналы для разных ДВС Lifan

При установке новых моторных колец, не имеющих внешних дефектов, промер осевых зазоров проводить не обязательно. Как раз потому в литературе по ремонту значения этих зазоров не приводят. А вот зазор в замке кольца нужно измерять и оценивать, пользуясь рекомендациями изготовителя. Ниже перечислены предельные значения зазоров в замке.

Solano 620

Мотор седана Solano 620-й модели – это аналог двигателя Toyota 4A-FE, объём которого равен 1,6 л. Так что будем пользоваться рекомендациями этой компании (Toyota):

  • Верхнее компрессионное: 0,250 – 0,450 (1,050);
  • Нижнее компрессионное (AE-92, AT-180): 0,150 – 0,400 (1,000);
  • Нижнее компрессионное (AE-101, AT-190): 0,350 – 0,600 (1,200);
  • Маслосъёмное: 0,100 – 0,500 (1,100).

В скобках указано предельное максимальное значение. При его превышении нужно проводить капремонт – растачивать блок и так далее.

Кроссовер X60

Здесь у нас находится двигатель, как в кроссовере Toyota RAV4 (1,8). Поэтому снова воспользуемся рекомендациями фирмы Toyota:

  • Верхнее компрессионное: 0,250 – 0,450 (1,050);
  • Нижнее компрессионное: 0,350 – 0,600 (1,200);
  • Маслосъёмное: 0,150 – 0,500 (1,050).

Надеемся, вопросов здесь не возникнет. Значения подходят для двигателя 1ZZ-FE (1,8 л).

Установка поршневых колец

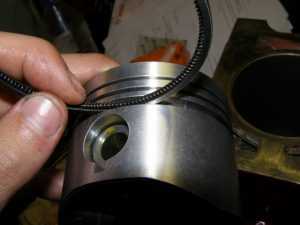

Общий порядок проведения работ: Сначала приводят в порядок поршни (в сборе с шатунами). Они должны быть чистыми, ничто не должно мешать свободному передвижению колец и ходу масла (сливные отверстия в канавках). Далее подготавливают блок: все цилиндры должны быть очищены и промыты. Обязательно убрать нагар в верхней части, как это делалось для измерения кольца. Смазывают поверхности моторным маслом. Проверяют тепловые зазоры новых запчастей на предмет брака. После этого проверяют торцевые зазоры (кольцо необязательно надевать: можно вставить сбоку и измерить зазор щупом). Теперь первый поршень комплектуют кольцами. Его можно установить в тисках, закрепив за шатун (сильно зажимать не надо). Кольца устанавливают снизу вверх.

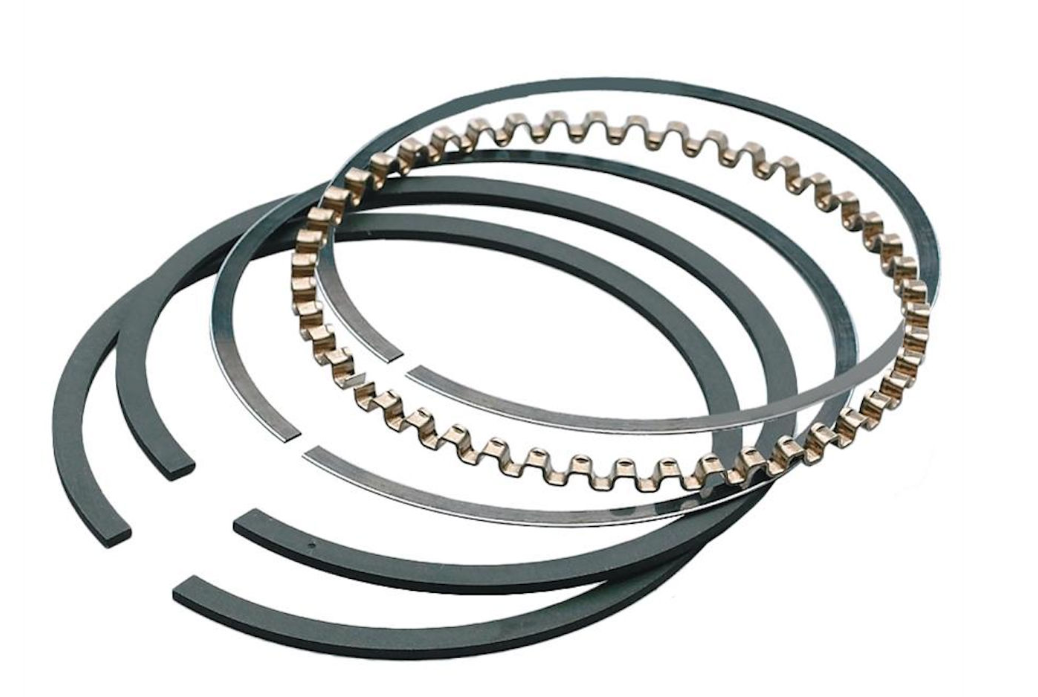

Установка маслосъемного кольца: — Коробчатое. Сначала на поршень, в канавку устанавливается расширитель (в замке витки спирали должны не зацепляться между собой, а просто состыковываться). На него надевают коробчатое кольцо. Оно разводится легко, и специнструмент вряд ли понадобится. Его замок следует отвести от замка расширителя на 180°, если это не противоречит инструкции. — Составное. Сначала устанавливается нижнее кольцо, затем расширитель, и сверху второе. Такой расширитель склонен собираться внахлест. Это может привести к тому, что кольцо займет неправильное положение, выйдя поверх наружного диаметра расширителя, и может произойти задир цилиндра. На новых запчастях такое встречается редко, и все же нужно быть очень внимательным. Необходимо проверить точность расположения стыка пружинного расширителя. Правильная установка поршневых колец не имеет альтернативы.

Второе компрессионное кольцо может иметь метку, которой нужно располагать его вверх, но она встречается не всегда. Выборку в форме ступени, обычно ориентируют вниз.

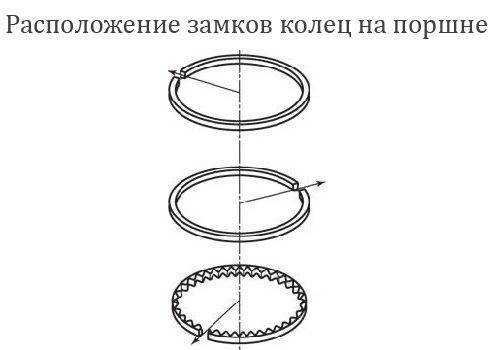

На верхних кольцах обычно стоит слово TOP — это верхняя сторона. — Верхнее компрессионное кольцо разводят специальными щипцами на небольшую ширину, которая только-только позволит надеть его на поршень. Чрезмерное разгибание приводит к потере упругости в районе спинки (точка, противоположная замку). Такая деталь нормально работать не будет. Также нельзя заводить кольцо в канавку одним концом, а потом перетаскивать другой. — Поршень в сборе необходимо смазать и развести замки между собой. Расположение замков всегда описывается в руководстве по ремонту. Одни производители рекомендуют все три замка развести через 120о, другие предписывают развести компрессионные на 180о, а замок маслосъемного поставить между ними. Замки также смещают от оси поршневого пальца на 30о.

Как подобрать поршневые кольца

Подбор поршневых колец означает, что размеры поршневых колец в обязательном порядке должны соответствовать как размерам поршней, так и размерам цилиндров. Добавим, что производить подбор поршневых колец по размеру немного легче сравнительно с подбором самих поршней. Так происходит благодаря тому, что ремонтные поршневые компрессионные и маслосъемные кольца для различных моделей двигателей в большей или меньшей степени сегодня являются взаимозаменяемыми. Это означает, что можно приобрести как оригинальные поршневые кольца, так и подобрать детали стороннего производителя.

Подбор колец по размерам

Подбирать кольца необходимо с учетом следующих базовых параметров:

  • высота поршневого кольца;
  • диаметр поршневого кольца;

Любой качественный аналог, который имеет необходимые размеры, зачастую становится без всяких проблем. Для полной уверенности необходимо также учитывать радиальную ширину поршневых колец, а точнее соответствие данной ширины канавкам поршня. Другими словами, глубина канавок в отдельных случаях может оказаться недостаточной.

Что касается компрессионных колец, такие кольца конструктивно схожи, зачастую имеют одинаковую или практически одинаковую радиальную ширину, так что проблем после установки правильно подобранных по размеру колец из этой группы обычно не возникает. Подбор маслосъемных колец, напротив, требует повышенного внимания как к самой конструкции кольца (коробчатые, наборные маслосъемные кольца), так и дополнительного уточнения их радиальной ширины по специальным каталогам изготовителя колец.

Хотелось бы добавить, что подбирать поршневые кольца для дизельных двигателей сложнее. Компрессионные кольца для дизелей имеют молибденовое покрытие, а также отличаются трапецеидальным профилем, который дополнительно может иметь разные углы. Маслосъемные кольца в дизелях обычно коробчатые, но и данный факт необходимо проверять по каталогам, так как встречаются случаи установки на дизельный двигатель наборных колец.

Обратите внимание, что ставить на дизель поршневые кольца от бензинового двигателя крайне не рекомендуется. Одновременно с этим в отдельных случаях допускается вариант установки поршневых колец с дизеля на бензиновый мотор

Какие поршневые кольца лучше

Помимо выбора из доступных номинальных и ремонтных размеров колец потребуется также отдельно подобрать материал изготовления.  Вполне справедливо утверждение, что поршневые кольца для маломощного низкооборотистого двигателя, который был разработан 10-15 лет назад (даже при учете их полного соответствия по размерам), смогут нормально и долговременно функционировать в высокофорсированном силовом агрегате с турбонаддувом.

Дело в том, что материалы, нанесенное покрытие и допуски по геометрии колец вполне могут отличаться

На указанные факторы в процессе подбора следует обращать пристальное внимание, особенно в случае отсутствия точных данных в каталогах изготовителя.  Также следует добавить, что кольца для новых двигателей обычно хорошо работают в старых ДВС, но не наоборот

Верхнее кольцо является наиболее сильно нагруженным в процессе работы ДВС. По этой причине такие кольца изготавливаются из легированного чугуна, который также получает плазменное напыление хрома или молибдена. Хром имеет пористую структуру, что позволяет эффективно удерживать нужное количество моторного масла. Покрытие хромом или молибденом позволяет повысить уровень износостойкости колец, а также обеспечивает низкий коэффициент трения во время контакта со стенками цилиндра.

Достаточно качественными принято считать чугунные поршневые кольца. Такие детали выполнены из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца бывают хромированными, а также без покрытия хромом. Также в продаже представлены стальные кольца, дополнительно оборудованные пружинным элементом.

Хромированные кольца обычно устанавливаются на моторы с высокой степенью сжатия, что предполагает более серьезные нагрузки на ДВС и ЦПГ. Гражданские автомобили иностранного производства зачастую имеют поршневые маслосъемные кольца из нержавеющей стали. Такие кольца отличаются большим сроком службы, низким весом и приемлемой стоимостью.

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

  • Nitrox Power;
  • ЛАВР МЛ-202;
  • Титан;
  • LIQUI MOLY;
  • WYNN’S.

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

  • сдергиваем высоковольтные провода;
  • выкручиваем все свечи зажигания;
  • проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
  • в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
  • оставляем «отмокать» цилиндры на 6-7 часов;
  • зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
  • снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

При ремонте двигателей автомобилей различных марок и моделей иногда возникают ситуации, когда нужной детали найти быстро не удается. Как правило, это означает, что нужно делать заказ, — и тогда требуемую деталь можно получить только через 5 — 12 дней из-за границы. В некоторых случаях подобный срок может оказаться нежелательным или даже неприемлемым. А есть ли способ найти альтернативные решения?
