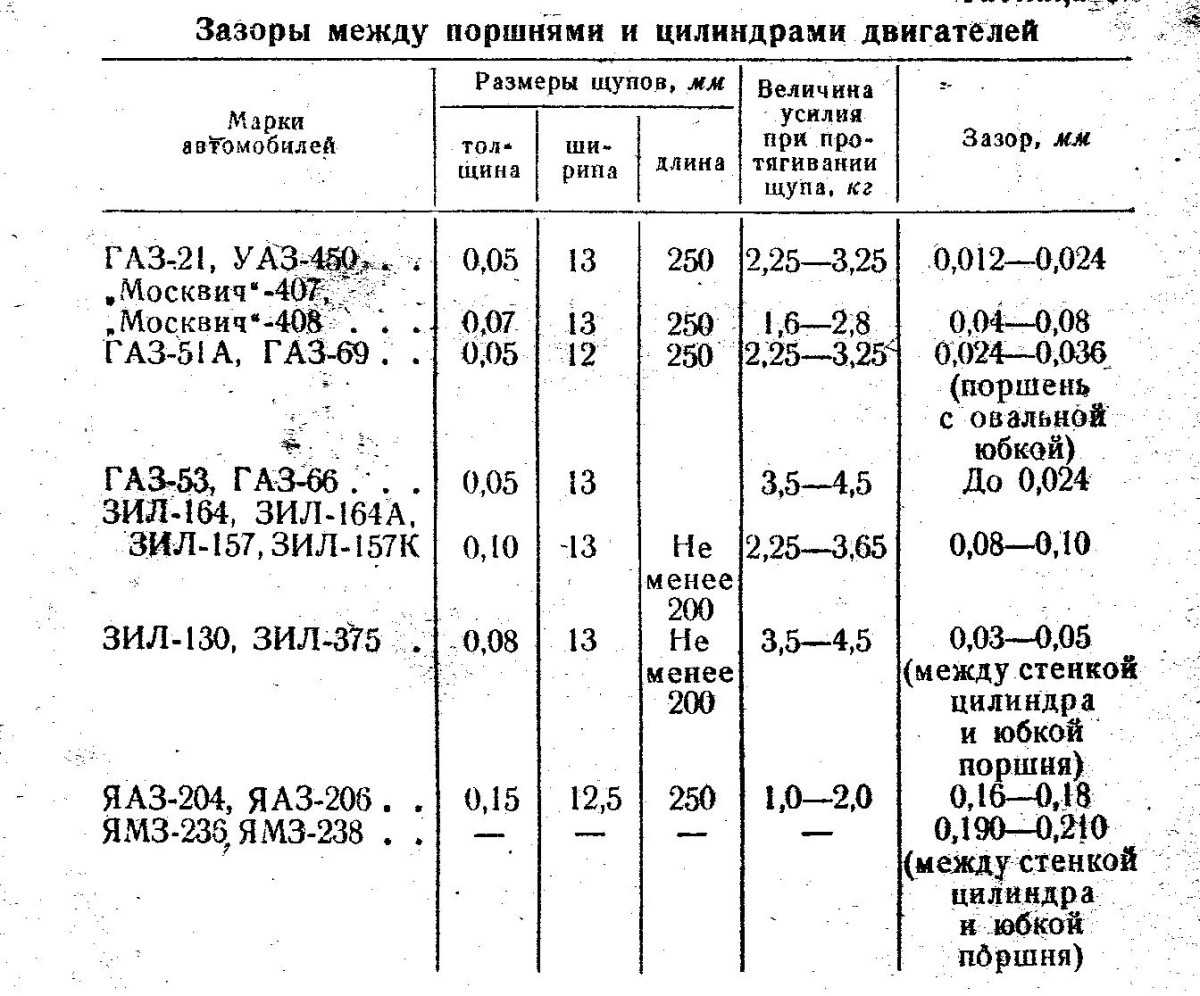

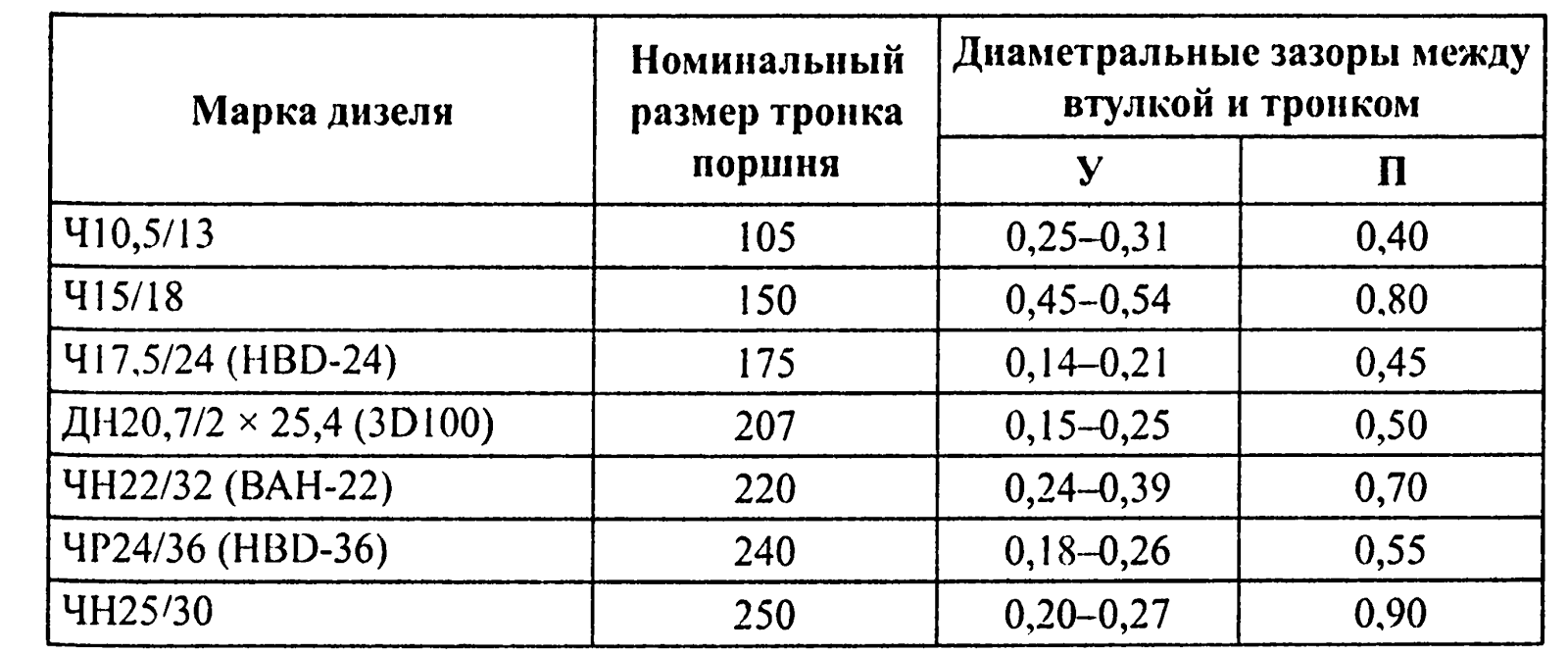

Какой должен быть зазор между поршнем и цилиндром?

Какой зазор должен быть на поршневых кольцах

На поршень устанавливается два типа поршневых колец:

• компрессионные кольца;
• маслосъемные кольца;

Также компрессионные кольца делятся на верхнее компрессионное и нижнее компрессионное кольцо. Задачей данных колец является герметизация камеры сгорания и предотвращение прорыва значительной части отработавших газов в картер двигателя. Маслосъемные кольца осуществляют снятие излишков моторного масла со стенок цилиндра, благодаря чему масло не попадает в камеру сгорания в избыточном количестве.

Такой ремонт обычно предполагает расточку блока цилиндров, установку ремонтных поршней и колец. Указанный тепловой зазор является допуском, который учитывает расширение детали с нагревом, то есть когда происходит изменение определенных параметров. Допустимый зазор между поршнем и цилиндром является таким зазором, при котором наблюдается нормальная работоспособность всех элементов. Детали весьма плотно подогнаны друг к другу, но при этом не происходит их повреждения и заклинивания.

Другими словами, допустимый зазор поршневых колец позволяет после теплового расширения добиться такого теплового пространства (зазор между поршнем и цилиндром), при котором плотно прижатые к стенкам цилиндров поршневые кольца создают надежное уплотнение. При этом расширившиеся под воздействием высокой температуры кольца должны сохранять подвижность в канавках на поршне и создавать надежное уплотнение, при этом не препятствуя нормальному перемещению поршня. Параллельно с этим поршневые кольца должны эффективно отводить избытки тепла от нагретых поршней.

Поршневое кольцо не является цельным, так как имеет разрез (замок). Благодаря указанному разрезу удается избежать заклинивания при нагреве и достичь упругости кольца для плотного прижатия к стенкам цилиндра. После установки кольца на поршень и помещения поршня в цилиндр образуется зазор в замке поршневых колец. Такой зазор составляет 0.3- 0.6 миллиметра.

Замок поршневого кольца может быть выполнен в виде прямого или косого среза. Замок с прямым разрезом менее предпочтителен, так как в области краев среза создается сильное давление на стенки цилиндра. Данная особенность конструкции замка вызывает ускоренный износ зеркала цилиндров, после чего происходит утечка газов и повышается расход масла на угар. Увеличение зазора поршневого кольца от допустимых параметров ухудшает уплотнение. Уменьшение зазора колец может привести к их разрушению, заклиниванию или образованию задиров на стенках цилиндров.

Как замерить зазор поршневых колец

На первом этапе вам нужно просто визуально осмотреть деталь. На ней не должно быть трещин или каких-либо других дефектов. Если вы заметили даже мелкое механическое повреждение элемент нужно заменить на новый.

Также не помешают некоторые профилактические процедуры

Головку поршня нужно очистить от нагара, при этом особое внимание необходимо уделить канавкам, которые находятся под кольцами. Только после этих процедур можно приступать к осмотру зазора. Так как колец в устройстве всего три

Для каждого существуют свои параметры:

Так как колец в устройстве всего три. Для каждого существуют свои параметры:

• Верхнее компрессионное 1-0.04-0,075 мм.
• Нижнее компрессионное 2-0,03-0,065 мм.
• Маслосъемное 3-0,02-0,055 мм.

При замерах будьте крайне внимательны. Для каждого кольца существует свой оптимальный размер зазора. Для большей точности воспользуйтесь микрометром. Это прибор, который позволяет с предельной точностью замерить все нужные вам параметры. Для этого существуют специальные щупы, позволяющие легко и быстро снять показания с канавок.

Каким он должен быть?

Поршень имеет два вида колец: компрессионные (не пропускают сгоревшие газы) и маслосъемные (снимают излишки масла со стенок цилиндра). По своей конструкции они не сплошные, а имеют разрез, который позволяет ободу не заклинивать при нагреве. Также разрез способствует упругому прижатию к стенкам цилиндра. Очень важную роль в работе колец и цилиндра имеет наличие теплового пространства в замках. Допустимый его диапазон от 0.3 до 0.6 миллиметров. Не соблюдение диапазона может привести к отсутствию и большим повреждениям в цилиндре.

Гораздо лучше цениться косой срез. Так как давление на стенки происходит равномернее за счет то, что его края немного тоньше.

Полезно знать о промежутках в замках. Иногда механики пытаются сделать тепловое пространство в замках минимальным до 0.2 миллиметров. Это не редко приводит к тому, что появляются задиры колец и цилиндров. И это естественно, так как при нагревании детали пространство в замке становится меньше (или полностью отсутствует) и оно врезается в стенки цилиндра.

Самый простой замок с прямым разрезом имеет один недостаток – его концы имеют высокое давление на цилиндр, точнее на его стенки. Это приводит, прежде всего, к утечке масла и к преждевременному износу стенок.

Для того, чтобы подытожить вышесказанное, перечислим, какие же характеристики должны быть у поршневых колец и каков должен быть тепловой зазор поршневых колец:

Регуляция температуры. Это одна из важнейших функций, поскольку большая масса тепла, которое поглощается поршнем в период сгорания, будет отводиться. Если такого отвода тепла не будет – поршень расплавится за считанные секунды.
Давление. Основная функция состоит в том, чтобы уплотнять. И полная реализация этой характеристики возможна только при соответственном давлении. Когда давление появляется, оно влияет на поршневые круги, а они в свою очередь прижимается к стенкам цилиндра. Чтобы прижатие было равномерным – необходимо равномерное распределение и правильный зазор в поршневых кольцах.

Замена поршней

Перед выполнением ремонтных работ ВАЗ 2106 прежде всего необходимо тщательно вымыть двигатель, чтобы исключить попадания внутрь мелких частиц и грязи. Демонтированный мотор лучше положить на надежную полку, расположенную на удобной высоте. Из инструментов для замены нужно приготовить:

• наборы накидных и торцевых ключей;
• набор головок;
• динамометрический ключ;
• специальное съемное приспособление для колец;
• набор плоских щупов;
• штангенциркуль;
• нутромер;
• молоток.

При разборке следует тщательно запоминать расположение всех деталей ВАЗ 2106, делать пометки, а лучше сфотографировать.

Этапы работы

1. Сначала нужно снять головку блока цилиндров.
2. Следующий шаг — снятие поддона для обеспечения доступа к коленвалу и шатунам.
3. Затем ключом на «36» нужно провернуть коленвал пока не будут максимально выдвинуты гайки шатунов.
4. Далее головкой на «14» откручиваем две гайки, удерживающие крышку шатуна, и снимаем крышку.
5. Чтобы вытянуть поршень, нужно усилием руки или с помощью ручки молотка надавить на болт шатуна. Поршень должен выйти с обратной стороны. Разбирать нужно аккуратно, чтобы не повредить поршень и поверхности стенок цилиндра.
6. Далее снимаем кольца с поршней, поддевая их пальцем или ногтем и вынимая из канавки. Проворачиваем изделие до тех пор, пока оно полностью не покинет канавку.

   Разжимаем пальцами зазор

7. После снятия все детали нужно промыть керосином, а канавки тщательно вычистить. Поверхности все нужно протереть и проверить на наличие дефектов: царапин и трещин.
8. С помощью нутромера делаются измерения износа: в четырех плоскостях в перпендикулярных направлениях. При превышении износа 0,15 мм или наличии царапин выполняется расточка блока до их полного удаления, а также подгоняются необходимые размеры.
9. Далее подбираются шатуны и поршневые пальцы для замены. После подбора их нужно вставить. Для этого необходимо нагреть головку шатуна и надеть на шатун поршень. Палец следует вставлять с оправкой. В вертикальном положении шатунный палец не должен выпадать.
10. Для вывода о необходимости замены деталей, нужно снять размеры зазоров между кольцами и цилиндром. Для этого изделия вставляются в цилиндр и измеряется зазор в замке, он не должен быть больше 0,45 мм.

    Как правильно измерить зазор

11. Далее последовательно устанавливаются поршневые кольца с помощью специального приспособления.
12. Замок первого кольца нужно установить на 30 градусов от оси пальца. На остальных замки устанавливаются относительно друг друга на 120 градусов.

    Схема расположения изделий

13. Перед установкой детали нужно смазать машинным маслом. Сборка осуществляется в обратном порядке.

Выполняя самостоятельно замену поршневой группы на ВАЗ 2106, следует внимательно следить за последовательностью установки.

Каким должен быть зазор

Кольца в поршне могут быть компрессионными и маслосъемными. Главная задача первых это удержание сгоревших газов внутри цилиндра. В свою очередь, маслосъемные изделия должны снимать лишнее масло со стенок.

Поршневые кольца несплошные. Они имеют небольшой разрез, который и называется зазором. Благодаря ему обод не заклинивает, когда происходит нагрев. Мало того, данный конструкционный элемент способствует тому, что поршень максимально плотно прижимается к стенкам цилиндра.

Если описанный диапазон не соблюдается, то велик риск повреждения цилиндра и выхода из строя всего двигателя. Оптимальным для нормальной работы считается косой срез. Благодаря ему давление, оказываемое на стенки, является более равномерным. Подобного эффекта удаётся достичь за счёт более тонких краёв.

В большинстве случаев механики-аматоры стараются минимизировать зазор поршневых колец. Поэтому всеми силами подводят расстояние до показателя в 0,2 мм. Результатом чрезмерного рвения являются задиры на кольцах и цилиндрах. Подобные деформации появляются из-за того, что при нагреве пространство в замке уменьшается. Из-за этого происходит врезание в стенку цилиндра.

Зачем на поршне три кольца?

Два верхних кольца, устанавливаемых в канавки поршней, нужны для поддержания компрессии. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное как «3», является маслосъёмным:

Меньше, чем 3 кольца на поршне, в 4-тактных ДВС не используется

При работе двигателя происходит разогрев деталей, от нагрева металл расширяется, а величина всех зазоров уменьшается. Если зазор между концами кольца будет меньше, чем рекомендовано изготовителем, то после прогрева такое кольцо царапает стенки цилиндра. Замеры нужно производить без разогрева детали, причём само кольцо обязательно помещают в цилиндр:

Промер зазора нельзя выполнить, не имея доступа к блоку цилиндров

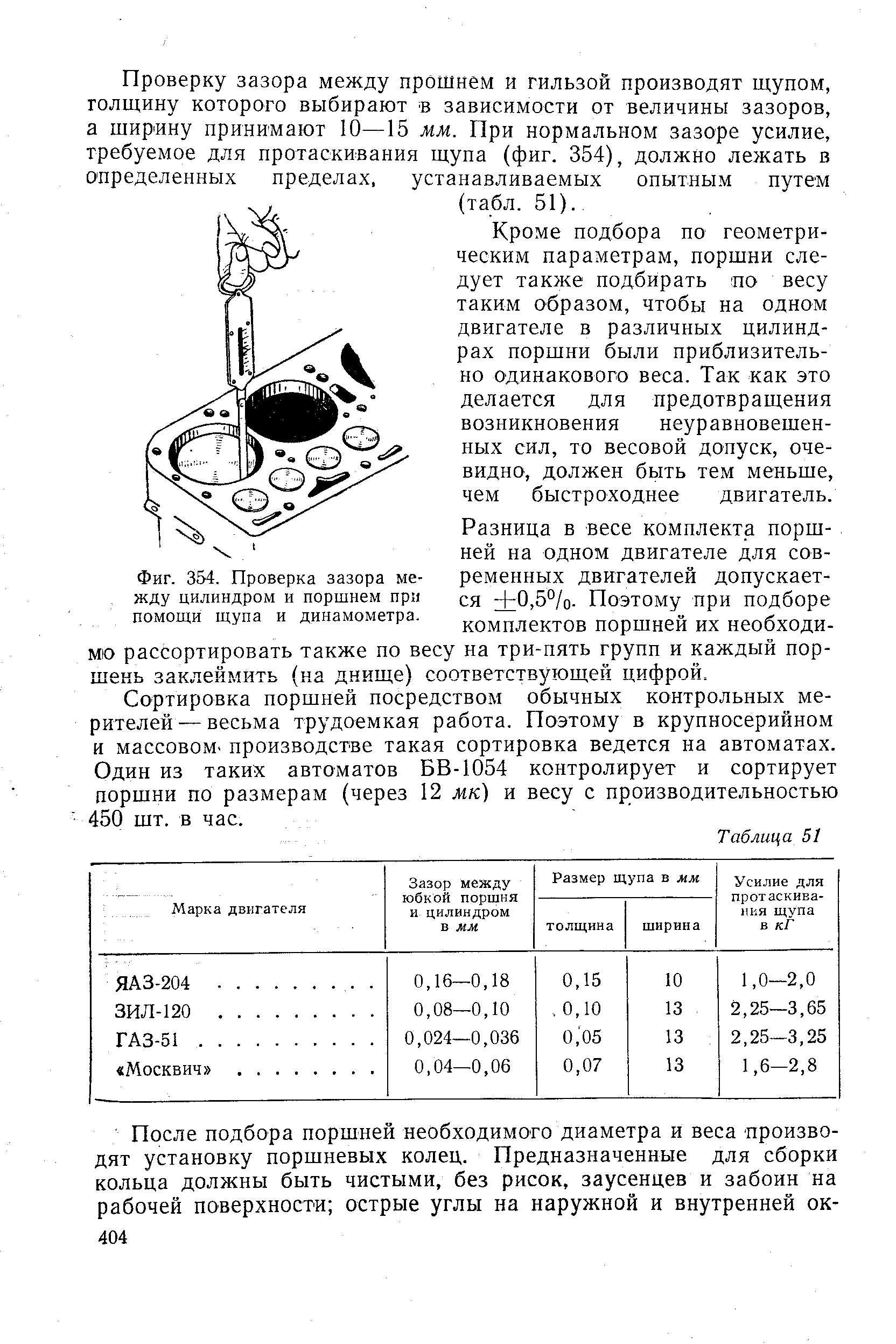

Чтобы узнать величину зазора, используют специальные щупы (планки). Обычно рекомендуемые величины находятся в следующих пределах: 0,2-0,5 мм. И всё же, обязательно сверьтесь с документацией!

Все знают, какой зазор является рекомендуемым для двигателей ВАЗ: на поршневых кольцах, создающих компрессию, он должен быть равен 0,25-0,4 мм (не меньше 0,25 мм). Для маслосъёмных колец подходят другие значения – 0,25-0,5 мм. Как видите, нижний предел здесь является одинаковым, но это верно не для всех ДВС.

Прибор для измерения зазоров

Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.

После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.

В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.

При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.

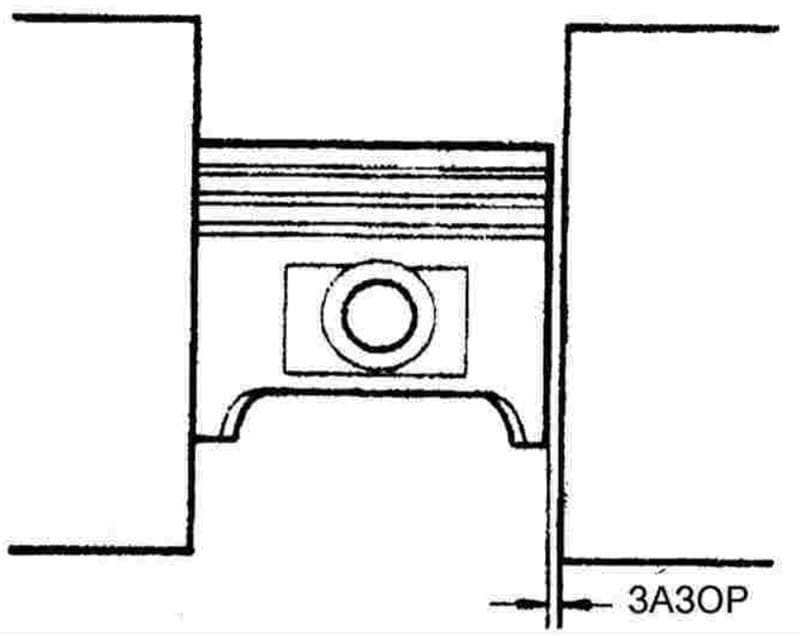

В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.

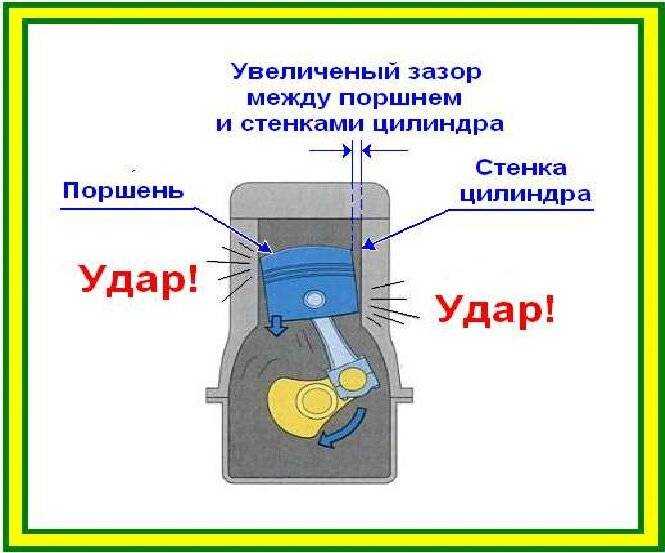

Чем плох маленький зазор

Казалось бы, что для достижения хорошей компрессии необходим зазор как можно меньше. В этом случае и масло сгорать не будет. Все это верно лишь отчасти. Дело в том, что если при расширении зазор станет меньше допустимого, то произойдет нарушение теплообмена. Отчасти это обусловлено повышенным трением колец о цилиндр. В итоге появляются задиры, ускоряется износ цилиндра и кольца. В конце концов компрессионные кольца не создают должного давления, а маслосъёмные оставляют масло на цилиндрах. Спустя некоторое время теряется мощность двигателя, возрастает расход смазочного материала и ухудшается стабильность работы ДВС.

Когда возникает потребность определения размера

Диаметры деталей ЦПГ измеряют при появлении симптомов неисправности механизма:

• уменьшение компрессии;
• падение мощности;
• увеличение давления картерных газов;
• характерный стук;
• расход масла и топлива;
• повышенная дымность.

Нужно сказать, что средств диагностики ЦПГ много. После получения низких результатов по компрессии в цилиндр через свечное отверстие нагнетают воздух. При этом клапана газораспределения (ГРМ) должны быть закрыты. При неисправной поршневой группе, шипение воздуха будет слышаться из картера двигателя.

Есть другой способ: в цилиндры заливают по 50 мг. моторного масла. Проводят повторный замер компрессии. Если давление сжатия значительно повысилось, значит холодное густое масло залило брешь в неисправной ЦПГ. Следы износа на стенках цилиндра визуально определяется эндоскопом.

К чему приводит изменение теплового зазора

Увеличение теплового зазора приводит к стуку, износу, уменьшению компрессии, расходу топлива и масла. Параллельно с этим параметром происходит износ других размеров. Это межкольцевые канавки, сопряжение поршневого пальца.

Причинами сокращения размера являются перегрев, нарушение условий смазки.

Плохой отвод тепла от поршня обусловлен не только неисправностями системы охлаждения. Например, закоксовка двигателя из-за пренебрежения регламентом ТО приводит к залеганию поршневых колец. Именно через верхнее компрессионное кольцо проходит основной тепловой поток от головки поршня к цилиндровой втулке и далее в рубашку охлаждения.

Местный перегрев не отображается на приборной панели, однако раз за разом пагубно влияет на состояние деталей ЦПГ. Образовавшийся нагар приводит не только к закоксовке, но и к образованию жестких механических включений.

Постоянная работа в условиях горячих температур приводит к сужению зазора между поршнем и цилиндром. Между трущимися деталями возникает полусухое трение. В результате возникают задиры, и ЦПГ окончательно выходит из строя.

Обнуление теплового зазора приводит к стремительному возрастанию температуры из-за сухого трения, дальнейшему расширению трущихся деталей. Поршень автомобильного двигателя обычно заклинивает во втулке.

Функции поршневых колец

Поршневые кольца предназначены выполнять функции:

1. Герметизация поршневого пространства, с сохранением давления верхними компрессионными кольцами.
2. Отвод тепла от стенок гильзы.
3. Снижение расхода масла.

Проверка зазора в замках внутри цилиндров

Замок поршневого кольца — стык между двумя концами, которые способны сжиматься до сотых частей миллиметра. Концы имеют прямой или косой срез, при прямоугольном сечении профиля.

Маслосъёмные кольца предназначены снимать со стенок цилиндра излишки моторной смазки. Рассчитаны оставлять на зеркале тонкий слой плёнки, настолько малый, что измеряется микронами. Конструкция предусматривает радиальные, сквозные щели, через которые снимаемое со стенок масло сливается в картер.

Выпускаются из литого чугуна с прорезями или расширителями. Представляют два кольца (верхний, нижний), пару радиальных или осевых расширителей.

О тепловом зазоре

Поршневые кольца

Общим элементом колец считаются замки, поскольку целевая задача компенсировать тепловое расширение во время работы. Замки претерпевают давление газов, температурные нагрузки, другое инертное воздействие. Это напряжение берёт на себя мизерное расстояние между концами колец.

Для чего же нужен тепловой фактор?

Представим отсутствие зазора между пролётами мостов, железнодорожных рельсов или компенсаторов на магистральных трубопроводах. Солнечный нагрев, расширение, например металла рельсов, не имеющих зазора при укладке, приводит к неизбежному их изгибу со всеми вытекающими последствиями.

Итак, свободное вращение колец исключает стыковые соприкосновения внутри канавки поршня. Конструкция предусматривает разрезы, упреждающие заклинивание от перегрева. Эта особенность способствует плотному касанию к зеркалу цилиндра.

Кстати, предпочтение отдаётся деталям с косыми срезами концов. Прямые концы обладают большим давлением на стенки, что преждевременно выводит из строя гильзу, способствуя утечке масла.

Ремонт поршневого пальца

Поршневые пальцы с износом по диаметру более 0,5 мм подлежат замене, а с износом менее 0,5 мм восстанавливаются путем перешлифовывания на меньший размер (если палец был увеличенного ремонтного размера), хромированием или раздачей.

Палец шлифуют на круглошлифовальном или токарном станке при помощи специального супортно-шлифовального приспособления. Это приспособление состоит из электродвигателя со шлифовальным камнем, оно укрепляется в супорте токарного станка.

Первоначальный размер пальца восстанавливают хромированием его или раздачей. Раздачу производят в специальном приспособлении, состоящем из основания, матрицы и оправки (пуансона). Палец нагревают до температуры 800-900° и устанавливают в матрицу, затем внутри пальца под давлением пресса или ударами молотка прогоняется оправка.

Особенности устройства

Комплектовка и сборка поршня с шатуном двигателя ВАЗ

Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П», которая должна быть обращена в сторону передней части двигателя.

Поршни ремонтных размеров с 1986 г. для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 и 2103 – с увеличением на 0,2; 0,4 и 0,6 мм; для 2105 и 21011 -с увеличением на 0,4 и 0,7 мм.

Поршневой палец – стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно вращается в бобышках поршня.

Шатун – стальной, кованый, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывается вместе с крышкой, поэтому при сборке цифры на шатуне и крышке должны быть одинаковы.

Расчетный зазор между поршнем и цилиндром (для новых деталей) равен 0,05-0,07 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе деталей) – 0,15 мм. Примечание. Диаметр поршня измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня.

В запасные части поставляются поршни классов А, С, Е. Этих классов достаточно для подбора поршня к любому цилиндру при ремонте двигателя, таккак поршни и цилиндры разбиты на классы с небольшим перекрытием размеров.

Сборка . Перед сборкой подберите палец к поршню и шатуну. У новых деталей класс отверстий под палец в шатуне и поршне должен быть идентичен классу пальца. У деталей бывших в эксплуатации, для правильного сопряжения необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна от простого нажатия большого пальца руки и не выпадал из него. Выпадающий палец замените другим, следующей категории. Если в поршень вставлялся палец третьей категории, то замените поршень палец и шатун.

Сборка шатунно-поршневой группы выполняется в порядке, обратном разборке. После установки поршневого пальца смажьте его моторным маслом через отверстия в бобышках поршня. Поршневые кольца устанавливайте в следующем порядке. Смажьте моторным маслом канавки на поршне и поршневые кольца. Ориентируйте поршневые кольца так, чтобы замок верхнего компрессионного кольца располагался под углом 45° к оси поршневого пальца, замок нижнего компрессионного кольца – под углом приблизительно 180° к оси замка верхнего компрессионного кольца, а замок маслосъемного 1 кольца – под углом приблизительно 90° к оси замка верхнего компрессионного кольца Нижнее компрессионное кольцо устанавливайте выточкой вниз.

Это интересно: Тормозные диски для быстрой остановки автомобиля

Как влияет тепловой зазор поршневых колец на расход масла

В последнее время среди производителей наблюдается тенденция к увеличению тепловых зазоров компрессионных поршневых колец. Зазоры на таких кольцах находятся в диапазоне от 1 до 2 мм. Обычно такой увеличенный зазор актуален для второго компрессионного кольца.

Дело в том, что прижим поршневых колец (как первого верхнего, так и второго компрессионного) практически полностью зависит не от степени упругости самого кольца, а от давления, которое возникает во время сгорания заряда топливно-воздушной смеси в рабочей камере. Отработавшие газы попадают в канавки на поршне, после чего оказываются на обратной стороне колец. В результате происходит увеличение прижимного усилия колец к стенке цилиндра. Наиболее сильно газы воздействуют на первое (верхнее) компрессионное кольцо, а также влияют на прижим второго компрессионного поршневого кольца.

С учетом вышесказанного необходимо отметить, что в режиме работы двигателя на холостом ходу и малых нагрузках давление газов заметно слабее по сравнению с режимом средних и максимальных нагрузок. По этой причине компрессионные поршневые кольца не так сильно прижаты к стенке цилиндра на таких режимах работы ДВС.

Для уменьшения расхода масла производители выполняют увеличение тепловых зазоров поршневых колец. Через увеличенные зазоры газы даже под относительно небольшим давлением намного активнее проникают в кольцевую канавку, после чего попадают на обратную сторону кольца.

Прижим колец улучшается, герметизация камеры сгорания остается на приемлемом уровне, при этом расход масла удается снизить. Единственным недостатком увеличенного зазора колец можно считать большее количество газов, которые попадают в картер через увеличенные зазоры.

Поршневые кольца

Поршневые кольца — кольца незамкнутого типа, которые устанавливаются с минимальным зазором в специальных канавках, выполненных на внешней поверхности поршня. Поршневые кольца являются уплотнительным элементом ЦПГ, посредством которого удается добиться необходимой герметизации камеры сгорания в устройстве поршневых двигателей.

Поршневые кольца бывают двух типов:

• компрессионные поршневые кольца;
• маслосъемные поршневые кольца;

Современные бензиновые и дизельные двигатели обычно имеют 3 кольца:

• первое (верхнее) компрессионное кольцо;
• второе (нижнее) компрессионное кольцо;
• маслосъемное кольцо;

Высокофорсированные бензиновые агрегаты могут иметь только 1 компрессионное кольцо, в то время как на поршне дизельного мотора могут быть установлены 3 компрессионных кольца.

1. Применение компрессионного поршневого кольца позволяет реализовать скользящее герметичное соединение и создать эффективное уплотнение лабиринтного типа между поршнем и стенками цилиндра. Благодаря использованию компрессионных поршневых колец удается избежать прорыва отработавших газов из камеры сгорания в избыточном количестве. Допустимым количеством прорывающихся газов на ДВС с исправной ЦПГ считается показатель до 1%.
2. Поршневые кольца дополнительно отвечают за регулирование количества моторного масла, которое остается на стенках цилиндров для смазывания самих колец и поршней, и препятствуют попаданию смазки в камеру сгорания. Указанную функцию выполняет маслосъемное, а также частично второе компрессионное кольцо.
3. Еще одной функцией поршневых колец является охлаждение поршней, которое обеспечивается благодаря отводу тепла от поршня путем передачи избытков нагрева на стенки цилиндров.

Кольца в цилиндрах двигателя работают в крайне тяжелых условиях, так как постоянно испытывают серьезные механические и тепловые нагрузки. По этой причине к материалу изготовления, конструкции поршневых колец и способу их крепления на поршне выдвигаются особые требования. Поршневые кольца изготавливаются из чугуна или упругой легированной стали. Для улучшенной износостойкости на поверхность компрессионного кольца в процессе производства наносят дополнительное покрытие. Материалом такого покрытия выступает хром или молибден.

Поршневые кольца имеют специальный замок. Замок поршневого кольца фактически представляет собой разрез. Благодаря такому замку упругое кольцо способно разжиматься и сжиматься подобно пружине.

Другими словами, поршневое кольцо представляет собой не окружность, а имеет дугообразную форму с зазором между концами в области разреза. После того, как поршневое кольцо устанавливается в цилиндр, происходит его сжатие. Зазор в области замка уменьшается до показателя 0.1- 0.5 мм, который определен конструкцией двигателя. При этом величина разреза не позволяет поршневому кольцу срываться с посадочного места на поршне.

Величина зазора поршневых колец для каждой модели двигателя является строго определенным параметром. Увеличение зазора поршневых колец приводит к разгерметизации и прорыву газов из камеры сгорания. Результатом становится потеря мощности двигателя. Уменьшение зазора поршневого кольца может привести к заклиниванию кольца в цилиндре двигателя после теплового расширения.

Заклинивание поршневых колец вызывает поломку самих колец, образование задиров на зеркале цилиндров и другие повреждения. Также некоторые производители предлагают специальные поршневые кольца без зазоров.

Маслосъемные кольца устанавливаются под компрессионными, отличаются более сложной конструкцией. Маслосъемное кольцо имеет форму короба с двумя гранями, а также внутренние щели. Грани выполняют функцию скребка, посредством которого лишнее масло удаляется со стенок цилиндра. Через щели маслосъемного кольца смазка отводится к поршневым дренажным отверстиям.

Среди наиболее распространенных неисправностей отмечается износ, разрушение и потеря подвижности поршневых колец. К ускоренному износу и разрушению часто приводит детонация и перегрев двигателя, потеря подвижности возникает в результате закоксовки поршневых колец. Подобная неисправность также называется залеганием поршневых колец, при этом первыми обычно залегают маслосъемные кольца.

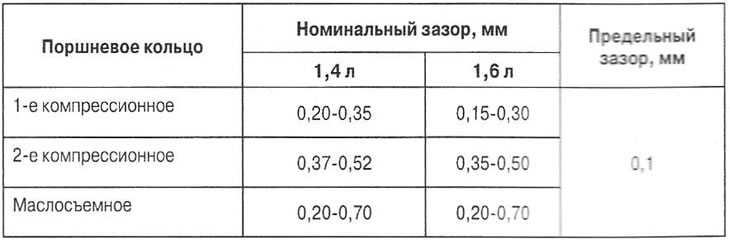

Зазор в замке

Прорезь в поршневом кольце принято называть замком. Этот зазор  необходим, но он создает и очевидную проблему – в этом месте газы из цилиндра могут спокойно проникать в картер. Поэтому он должен иметь минимальную ширину при сборке, но не нулевую – из-за неравномерности теплового расширения цилиндра, кольца и поршня замок может свестись, после чего кольцо сломается.

Для каждого конкретного двигателя, исходя и из материалов, и из рабочего диапазона температур задается минимальный тепловой зазор в замке – при сборке мотора проверяем зазор в замке, чтобы он был не меньше нижнего порога номинала.

Износа кольца и цилиндра приводит к тому, что кольцо «расходится», зазор в замке растет, как растут и потери давления и масло проникает в камеру сгорания. Исходя из этого, задается максимальный размер зазора, при превышении которого кольцо заменяется новым.

Сравним величины номинального зазора для разных двигателей:

• ВАЗ-2108: 0,25-0,45 мм;
• ГАЗ-24: 0,25-0,6 мм;
• Honda CR-V (мотор K20A4): 0,2-0,35 мм.

О чем нам говорят эти цифры? Минимальный предел зазора в замке нового кольца у отечественных двигателей близок, но вот максимальный выше в моторе с меньшей степенью форсировки: потери давления при этом сохраняются терпимыми. У японского же мотора материалы подобраны лучше, охлаждение верхнего кольца эффективнее, поэтому снижается минимальный размер,  и «вольностей» при сборке допускается меньше. Максимальный предел при дефектовке отличается – на моторах ВАЗ он составляет 1 мм, ГАЗ – 1,2 мм, у «Хонды» же верхнее компрессионное кольцо считается изношенным уже при зазоре 0,6 мм, с каким еще можно было бы собирать новый мотор двадцать четвертой «Волги».

Зазор в замке – это важный показатель при дефектовке мотора. Заводя кольцо на разную высоту, где цилиндр изнашивается по-разному, можно без нутромера узнать степень износа: в верху, где кольцо не соприкасается со стенками, цилиндр сохраняет номинальный диаметр, и именно в этом месте зазор в замке отображает износ кольца. Опускаясь ниже, кольцо расширяется, указывает на увеличение диаметра цилиндра ближе к середине, затем снова сужается. Грубо, но достаточно показательно  рассчитываем разницу в диаметрах цилиндра на разной высоте, отталкиваемся от измеренного зазора.

Предположим, номинальный диаметр цилиндра – 78 мм, что соответствует окружности 122,522 мм. Измеренный зазор в замке при установке кольца вверху – 0,4 мм, длина самого кольца – 122,122 мм. Теперь опускаем его к центру цилиндра и измеряем зазор 0,8 мм – из окружности 122,922 мм получаем диаметр 78,25 мм. Такой метод не учитывает то, что цилиндр становится бочкообразным или яйцевидным, и в середине кольцо прилегает к стенкам не всей поверхностью. Тем не менее, изменение зазора в замке указывает нам, что проблема двигателя не в износе колец, которые просто заменить: потребуется расточка цилиндров.
