Страшилка для новичков или как не сжечь сцепление

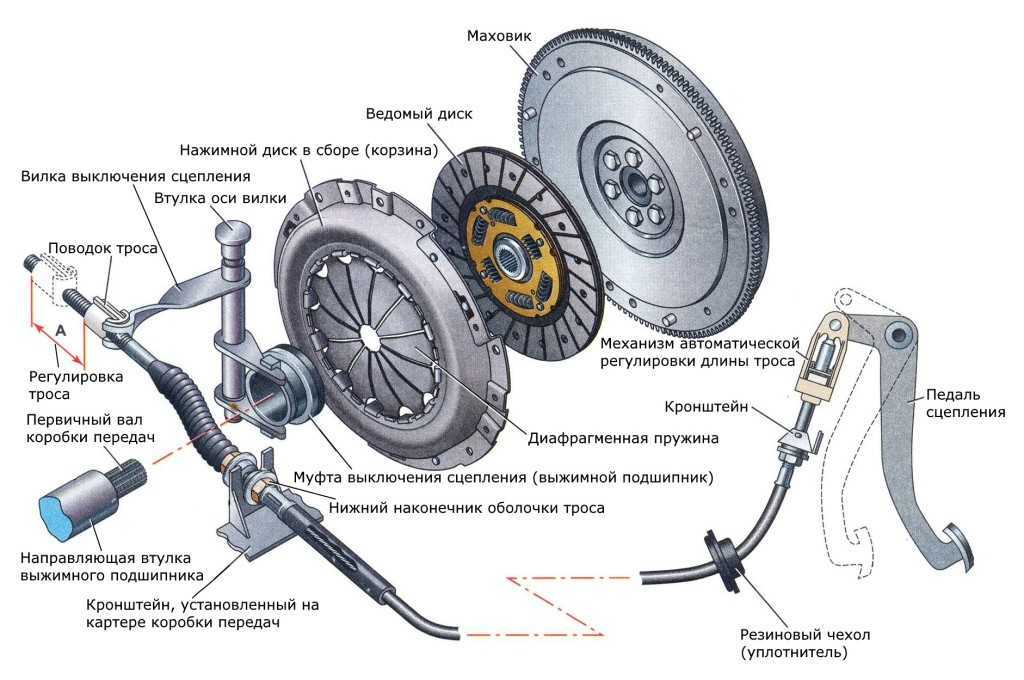

Конструкция и принцип работы автомобильного сцепления

Независимо от типа и марки автомобиля, сцепление располагается между двигателем и коробкой передач, синхронизируя их работу. Этот узел состоит из трех основных элементов:

1. Маховик двигателя – массивный металлический диск.
2. Ведомый диск или диск сцепления, покрытый фрикционным материалом.
3. Нажимной диск с корзиной, диафрагменной пружиной и выжимным подшипником.

Маховик жестко скрепляется непосредственно с коленчатым валом двигателя и начинает вращаться при его запуске. Ведомый диск сцепления, покрытый специальным фрикционным материалом, обеспечивающим повышенное трение, прилегает к нему поверхностью и вращается вместе с маховиком за счет возникающей силы трения, прижатый нажимным диском. К ведомому диску или диску сцепления присоединен первичный вал, через который крутящий момент передается на коробку передач.

При нажатии на педаль сцепления, усилие через вилку передается на выжимной подшипник, который надавливает на диафрагменную пружину, отодвигающую нажимной диск. Давление на ведомый диск ослабевает, и он начинает проскальзывать по маховику, переставая вращаться. В результате первичный вал останавливается при работающем двигателе, что дает возможность плавно переключить передачу.

Когда педаль сцепления не выжата, вся конструкция приходит в исходное положение, а это происходит при отжимании педали,  – диск сцепления зажимается между маховиком и нажимным диском и начинает вращаться вместе с первичным валом, передавая крутящий момент на трансмиссию, а через нее на колеса автомобиля.

3 Распространенные поломки и их основные симптомы

По поведению авто с неисправным сцеплением можно понять характер неполадки и точное место расположения проблемы. Если сцепление ведет, передачи переднего хода тяжело включаются или не включаются вовсе, а при включении задней передачи появляется треск, это может свидетельствовать о следующих неполадках:

1. Повреждение или деформация ведомого диска.
2. Неправильный зазор.
3. Износ диафрагменной пружины.
4. Повреждение троса или рычажной передачи.
5. Утечка жидкости в гидравлической системе.
6. Повреждение манжеты поршня, расположенной в рабочем цилиндре.
7. Недостаточная смазка втулки подшипника.
8. Поломка, «заскакивание» ступицы ведомого диска.
9. Плохая регулировка рычагов диска.

Если же сцепление машины буксует, заметен запах горелых прокладок, ощущается замедленный набор скорости автомобиля и плохое преодоление участков дороги под наклоном, возможными причинами могут быть:

1. Повреждение или ослабление пружины диафрагмы.
2. Заедание троса сцепления.
3. Ослабленная нажимная пружина.
4. Износ поверхности маховика.
5. Чрезмерный износ всех элементов сцепления.
6. Замасленность фрикционных накладок.
7. Засорение компенсационного отверстия цилиндра вследствие набухания манжеты.

Вибрация при нажатии на педаль может быть вызвана неплотным закреплением коробки передач или двигателя, повреждением накладок сцепления, изношенностью нажимного диска или диафрагменной пружины, изношенностью шлицев на первичном валу, разболтанностью заклепок накладок, потерей пластинчатыми пружинами ведомого диска своей упругости, заедающей ступицей ведомого диска.

Вибрации в педали могут возникать из-за неодинаковой настройки рычагов нажимного диска. Если же вибрации идут из трансмиссии и сопровождаются шумами, это может быть вызвано неправильной установкой свободного хода педали или повреждением ведомого диска. Сильный шум при нажатии педали может быть вызван выходом из строя или снижением упругости демпферных пружин, снижением упругости пружины вилки или поломкой соединительных пластин, расположенных между кожухом и диском сцепления.

Если педаль сцепления скрипит при отключенном моторе, это может свидетельствовать о сильном износе втулки оси педали или об отсутствии смазки. С такими проблемами часто встречаются владельцы отечественных автомобилей, к примеру, ВАЗ 2107. Когда педаль после выключения зажигания остается прижатой к полу, у вас заедает выжимной подшипник или привод.

1. Заведите мотор и затяните ручник.
2. Включите передачу и начинайте плавно подгазовывать, одновременно отпуская сцепление. Если после этого двигатель вашего авто заглохнет, можно будет сделать вывод о том, что со сцеплением у вас ок. Если же мотор не заглох, а машина начала движение, делаем вывод о том, что у вас буксует сцепление.

Что делать в такой ситуации? Рекомендую проверить легкость хода педали сцепления, обнаружив какие-либо проблемы попытайтесь выполнить регулировку сцепления. Возможен вариант когда буксует сцепление из-за серьезного износа фрикционов, в таком случае вам следует выяснить насколько большой износ. Если износ небольшой, убрать пробуксовку сцепления можно путем регулировки свободного хода педали, в противном случае потребуется замена ведомого диска вместе с накладками. Как правило, это делают в случае когда между рабочими элементами и заклепками расстояние превышает 0,2 мм. Иногда накладки могут замасливаться из-за слишком высокого уровня масла в коробке, а также по вине забитых дренажных отверстий маховика. Решение данной ситуации будет довольно простым, все что необходимо — выполнить промывку накладок при помощи керосина. После такой мойки все поверхности тщательно вытираются и обрабатываются «шкуркой».

Встречаются случаи когда сцепление буксует из-за разбухших резиновых деталей гидропривода сцепления. Чтобы подтвердить или опровергнуть это предположение необходимо выполнить следующее:

1. Демонтируйте рабочие цилиндры вместе с главным;
2. Используя спирт, промойте всю систему;
3. Детали, которые разбухли замените новыми;
4. Выполните чистку компенсаторных отверстий;
5. По завершению процедуры залейте тормозную жидкость и выполните прокачку тормозов.

У машин, возраст которых 10 и более лет, пробуксовка сцепления возможна из-за потери эластичности нажимных пружин, в итоге давление на ведомый диск становится не достаточно большим, как результат — проблемы с пробуксовкой. Чтобы оценить состояние пружин потребуется снятие диска сцепления целиком, при необходимости пружины меняются или выполняется полная замена сцепления.

У меня все. Жду ваших комментов. Спасибо, что читаете ВАЗ Ремонт своими руками, до новых встреч!

Другие статьи про сцепление:

Как правильно трогаться с места

Итак, ваш двигатель запущен и работает на нейтральной передаче. Вы выжимаете педаль сцепления и включаете первую скорость. Теперь необходимо плавно произвести соединение коленчатого вала с коробкой передач. Это означает, что надо прижать ведомый диск к вращающемуся со скоростью 20-25 оборотов в секунду маховику. Чтобы машина не «прыгала», а двигатель внезапно не заглох, делать эту операцию будем в три этапа.

• 1 этап. Слегка приотпустите педаль сцепления. Пружины нажимного диска подведут ведомый диск до легкого соприкосновения к маховику – ваш автомобиль тронется и потихоньку начнет ползти.
• 2 этап. Две-три секунды держите педаль в таком положении. Скорости вращения маховика и диска постепенно уравниваются – ваш автомобиль разгоняется.
• 3 этап. Автомобиль уверенно едет по дороге – крутящий момент 100%-но передается коробке передач. Отпускайте педаль и снимите с нее ногу. Дальнейшее полувключенное состояние сцепления будет жечь диски.

Нюансы старта с места

Чтобы не сжечь сцепление и не врезаться в ближайшее дерево перед началом движения обязательно проверьте, стоит ли автомобиль на ручнике. Перед тем как начать движение не помешает немного прогреть мотор.

Когда вы выжмите педаль до упора и включите первую передачу, обязательно включите поворотный указатель, если в этом есть необходимость. Иначе вы рискуете создать ДТП.

Чтобы не сжечь систему доведите педаль именно до момента схватывания. В это же время можно усилить давление на газ. Количество оборотов на тахометре подпрыгнет до полторы тысячи оборотов.

Важно!

При старте постоянно отслеживайте положение стрелки тахометра. К сожалению, многие водители пытаются отслеживать работу мотора, полагаясь исключительно на слух. Но это не самый лучший вариант, так как точность подобного мониторинга не очень высока.

На первых порах вам будет очень тяжело правильно рассчитать силу, с которой нужно давить на педаль газа. Поэтому на некоторое время откажитесь от обуви с твёрдой подошвой. О каблуках также придётся забыть.

На светофоре

По многочисленным свидетельствам водителей-новичков некоторые инструкторы по вождению учат ждать зеленого сигнала светофора с выжатым сцеплением и включенной первой передачей. Казалось бы, диски не соприкасаются, угроз к тому, чтобы горели накладки, нет.

В пробке

Пожалуй, наибольшую угрозу сцеплению доставляет езда в пробках. Некоторые водители долгое время не снимают ногу с педали сцепления, включая и выключая его, оставляя двигатель включенным на первой передаче.

Ведомый диск практически постоянно трется о диск маховика, причем, асинхронно. В результате происходит дополнительный нагрев, что способствует его более интенсивному истиранию.

Двигаться в пробках старайтесь, преодолевая небольшие расстояния этапами, выключая в промежутках передачу и отпуская сцепление.

Остановка на склоне

Во время движения по спуску водителю рекомендуется использовать только ножной, а в крайних случаях, ручной тормоз. Передвигаться лучше на первой скорости, а вот про педаль сцепления следует забыть в этот момент.

Такая ошибка характерна для водителей-новичков, которые очень нервничают при управлении транспортным средством. Использование сцепления для остановки на склоне приведет к остановке двигателя, что приведет к угрозе серьезного ДТП.

Переключения с перегазовкой

Каждый водитель в своей практике сталкивается с непредвиденными ситуациями, которые нередко спровоцированы природными явлениями. Всем хоть раз случалось выбираться из глубокой грязи или сугроба, когда нужно форсировать двигатель, давая ему большие обороты и резко включать сцепление.

Такие жесткие действия не просто сожгут сцепление, но и повредят другие детали автомобиля.

В зарубежных фильмах, таких как «Форсаж» или «Такси», машины постоянно срываются с места, оставляя за собой клубы дыма. Показанное на экране абсолютно не применимо в повседневной жизни, поскольку «убивает» сцепление. Чтобы не тратиться на постоянный ремонт, лучше избегать ошибок в ходе эксплуатации автомобиля.

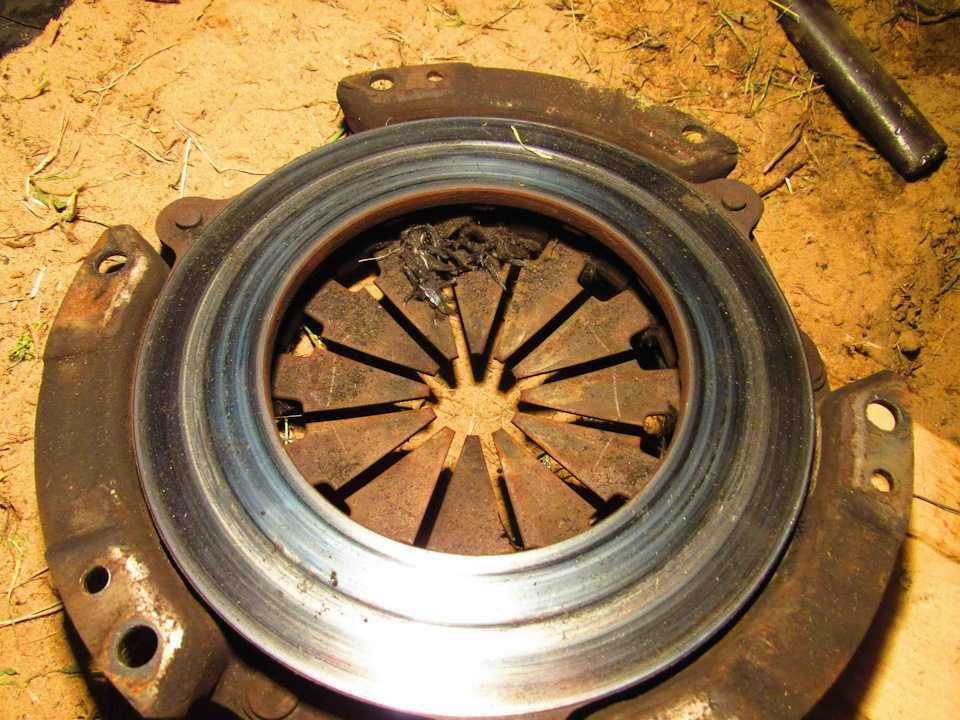

Последствия и ремонт сгоревшего сцепления

Что будет, если ездить на авто после того, как сгорело сцепление? В случае, когда горит фрикционная накладка, первым выходит из строя маховик. Происходит его неравномерный перегрев. В результате одна часть механизма будет слишком твердой по сравнению с другой, что приведет к его деформации.

Так как рабочая поверхность станет неровной, уменьшится площадь контакта. Это приведет к частой пробуксовке диска. Фрикционные накладки не будут зацепляться с поверхностью и подгорят.

Из-за трения при прокручивании диска его перегрев станет еще больше. Маховик покроется синими пятнами и растрескается, если не выполнить ремонтные работы.

Важно! Заметить синие пятна получится, только если демонтировать КПП. Если сгорело сцепление, что делать, чтобы уменьшить негативные последствия? Прежде всего при появлении специфического запаха гари, а также если машина стала двигаться рывками, необходимо как можно скорее отправиться в автосервис

Если сгорело сцепление, что делать, чтобы уменьшить негативные последствия? Прежде всего при появлении специфического запаха гари, а также если машина стала двигаться рывками, необходимо как можно скорее отправиться в автосервис.

Нельзя ездить на машине в таком состоянии. В противном случае придется заменять сцепление, а также маховик. Если механизм одномассовый с простой конструкцией, вам повезет. Но на авто Skoda, Volkswagen, Audi устанавливают двухмассовые маховики, цена нового элемента достаточно высокая – около 800 долларов.

Чтобы отремонтировать сцепление, понадобится много времени и сил. Для этого демонтируют мотор и КПП, затем выполняют замену дисков. Такую работу можно провести только на СТО. В большинстве случаев достаточно просто поменять фрикционные накладки. Если наблюдается люфт демпферных пружин на ведомом диске сцепления, придется полностью устанавливать новый узел. В результате работы в повышенном температурном режиме приходят в негодность вилка и подшипники, стоимость которых также высокая.

Причины повреждения

Первая и самая распространенная причина, по которой горит сцепление, — это повышенные нагрузки на автомобиль. Они возникают из-за агрессивной манеры езды или из-за неумелых действий во время старта в горку. Когда при добавлении газа и росте оборотов двигателя диски сцепления остаются разомкнутыми, это приводит к сильному трению, в результате чего узел раскаляется до высоких температур. Достаточно немного прижечь сцепление, и оно уже теряет свои свойства и перестает безотказно служить, как прежде.

Вредные привычки. Какие ошибки водителей убивают автомобили? Подробнее

Для примера можно взять автомобиль «ГАЗель». Из-за перегруза при попытках двинуться с места автомобиль плохо трогается и глохнет. Тогда водитель прибавляет газу, доводит мотор до 4-5 тысяч оборотов и постепенно отпускает педаль сцепления, не давая ему сомкнуться полностью. Раскрутившийся диск словно шлифовальный наждак врезается в парный маховик и разрушает его.

Аналогичная ситуация происходит и с автомобилями, которые буксируют прицеп. Большой груз тормозит машину, из-за чего неопытный водитель иногда не до конца отпускает педаль сцепления, боясь, что машина при старте заглохнет. Он трогается на высоких оборотах с частично разомкнутыми дисками, позволяя им прокручиваться.

Чтобы этого не происходило, надо следить за массой прицепа. Согласно ПДД, масса транспортного средства, которое производит буксировку груза, должна быть выше или по крайней мерее равна массе прицепа. В противном случае законы физики играют против буксира и есть высокая вероятность выхода из строя сцепления.

Часто сцепление разрушается при попытках выбраться из снега или из грязи. Если автомобиль завяз, нельзя слишком сильно давить на газ. Вполне достаточно раскрутить мотор до 1,5-2 тысяч оборотов. Иначе двигатель выходит на пик крутящего момента и при завязших в грязи колесах вся тяга передается на те, что вращаются свободно. Они буксуют, и нагрузка идет не только на диски сцепления, но и на трансмиссию.

Статья по теме

Перейти на пониженную. Пять преимуществ механики перед автоматом Если приходится выбираться из грязевой ловушки, то лучше это делать вообще без буксования, а через раскачку. Если есть минимальный зацеп у колеса, то оно позволяет немного сдвинуть машину вперед, а затем — при включении задней скорости — немного назад. Таким образом машина раскачивается сильнее и сильнее, входит в резонанс и затем выскакивает из грязевой ямы.

Сцепление буксует

Очевидные симптомы подобной неисправности сцепления следующие: когда при отпущенной педали вы нажимаете на газ почти до упора, двигатель «рычит», но отдача не соответствует вашим ожиданиям. Кроме того, может ощущаться запах гари, доносящийся из моторного отсека.

Причины появления подобной проблемы:

• нарушена регулировка свободного хода педали;
• фрикционная накладка ведомого диска «загрязнилась» маслом. Чаще всего такой сценарий характерен для авто с большим пробегом, у которых может прохудиться сальник, прокладка, возникнуть неплотности в соединениях, из-за чего смазочная жидкость разбрызгивается под днищем, попадая и на фрикционные накладки. Именно в таких случаях возможно присутствие запаха горелого масла;
• износ фрикционной накладки;
• проблемы могут заключаться в неисправном приводе. Если заглянуть под днище автомобиля, попросив помощника выжать педаль сцепления, шток рабочего цилиндра доложен двигаться, толкая вилку. Если этого не происходит – поломку следует искать в приводе;
• у авто с гидроприводом подобная неисправность возникает по причине засорения компенсационного отверстия основного цилиндра.

При нажатии на педаль сцепления слышны посторонние шумы

Если педаль отпустить, акустическая обстановка приходит в норму. Характер звуков может быть разным и проявляться от характерного шелеста до прерывисто звучащего с разной интенсивностью скрежета.

• посыпался выжимной подшипник из-за наличия люфта или по причине отсутствия смазки;
• пришли в негодность лепестки корзины или демпферные пружины;
• износился подшипник ведомого вала на коробке.

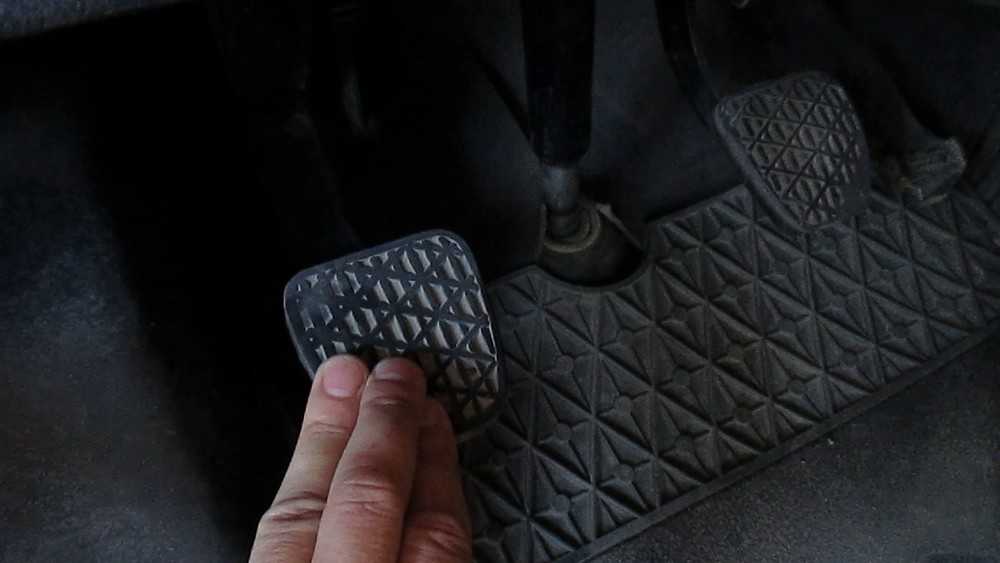

Педаль сцепления при нажатии скрипит и не возвращается

Попробуйте оттянуть её назад носком ботинка. Если это не поможет, то есть проблема не исчезнет – вероятно, привод подклинивает. Или посыпался выжимной подшипник. Иногда к этому приводит заедание пружины педали (чаще всего – из-за продолжительного простоя) или штока главного цилиндра.

Скрипеть может втулка оси в месте крепления педали – достаточно просто смазать её.

При резком нажатии педали сцепление выключается

А если при плавном нажатии/отпускании педали сцепление не включается (такой симптом характерен для гидравлического привода), то можно говорить о следующих причинах:

• нарушена герметичность магистрали системы сцепления;
• в системе уровень жидкости меньше допустимого;
• изношены манжеты главного цилиндра.

Рывки автомобиля при работе педалью сцепления

Если привод исправен, возможной причиной такого поведения может являться ослабление крепления фрикционных накладок (крепёж осуществляется заклёпками) или их износ.

Педаль сцепления нажимается слишком мягко

В большинстве случаев причина такого явления – завоздущивание гидравлической магистрали. Лечится удалением воздуха из системы (прокачкой системы).

Как устроено и работает сцепление

Основными элементами данного узла являются ведомый диск, ведущий (прижимной) диск, диафрагменная пружина, муфта с выжимным подшипником, вилка выключения и привод. Также в работе сцепления непосредственное участие принимает массивный маховик, смонтированный на хвостовике коленчатого вала, который, как известно, приводится во вращение непосредственно двигателем с помощью кривошипно-шатунного механизма.

Ведомый диск имеет термостойкие и износоустойчивые фрикционные накладки. Для их изготовления используют специальные смеси смол и каучука с добавлением кусочков медной или латунной проволоки, стекловолокно, керамику и другие материалы. Накладки крепятся к диску заклепками или клеем. Именно эта деталь подвергается наибольшим нагрузкам в процессе работы и, как правило, первой выходит из строя. Ведомый диск чаще всего один, но их может быть два и больше.

Диафрагменная пружина конструктивно обычно составляет единое целое с ведущим диском, и эту деталь часто называют корзиной. Пружина имеет лепестки, плотно прижимающие ведомый диск к маховику. В некоторых конструкциях вместо одной диафрагменной пружины может быть несколько спиральных, расположенных по окружности.

За счет силы трения ведомый диск вращается вместе с маховиком. А поскольку диск посредством шлицевого соединения закреплен на первичном валу коробки передач, то таким образом крутящий момент передается от коленвала на КПП. При включенной передаче первичный вал передает вращение вторичному валу, а через него — трансмиссии, которая в конечном итоге заставляет крутиться колеса.

Привод выключения может быть механическим, гидравлическим или пневматическим и управляется с помощью педали сцепления. Гидравлика позволяет более плавно управлять включением и отключением сцепления на легковых автомобилях. А пневматика применяется только на грузовиках. Когда педаль не нажата, сцепление включено, ведомый диск плотно прижат к маховику прижимным диском.

Нажатая педаль воздействует на привод, основным элементом которого в механическом варианте является металлический трос. Когда трос натягивается, вилка выключения сцепления поворачивается на своей оси и давит на выжимной подшипник (муфту выключения).

Подшипник насажен на первичный вал КПП и может перемещаться вдоль его оси. Под воздействием вилки выключения выжимной подшипник выгибает диафрагму пружины в центре, заставляя ее лепестки ослабить прижим по краям. В итоге ведомый диск отходит от маховика и между ними появляется свободное пространство. Передача крутящего момента на КПП прекращается. Теперь можно переключать передачи без риска повредить шестерни механизма.

Если в приводе используется гидравлика, к педали с помощью шарнирного сочленения подсоединен толкатель, который давит на поршень главного цилиндра сцепления. Главный цилиндр прокачивает рабочую жидкость по трубопроводу к рабочему цилиндру, а тот уже непосредственно воздействует на вилку выключения.

Признаки неисправности сцепления

Признаки неисправного сцепления зависят от того, какими именно неисправностями они были вызваны.

Неполное выключение сцепления. Попросту говоря сцепление «ведет». В такой ситуации после отжимания приводной педали ведущий и ведомый диски не размыкаются полностью, и немного соприкасаются между собой. В таком случае при попытке переключить передачу раздается хруст кареток синхронизаторов. Это очень неприятная поломка, которая может привести к быстрому выходу из строя коробки передач.

• Пробуксовка дисков. То есть, его неполное включение. Такая возможная неисправность сцепления приводит к тому, что поверхности ведомого и ведущего дисков неплотно прилегают друг к другу, из-за чего проскальзывают между собой. Признаком пробуксовки сцепления является наличие запаха горелых фрикционных накладок ведомого диска. Запах напоминает горелую резину. Чаще всего такой эффект проявляется при подъеме на крутую гору или резком старте. Еще один признак пробуксовки сцепления возникает если при увеличении оборотов двигателя происходит лишь ускорение коленчатого вала, в то время как ускорения машины не происходит. То есть, на коробку передач передается лишь небольшая часть мощности от двигателя.
• Возникновение вибраций и/или посторонних звуков при включении или выключении сцепления.
• Рывки при работе сцепления. Они могут появляться как во время трогания машины с места, так и в процессе езды при переключении передач на понижение или повышение.

Вибрации и рывки сцепления сами по себе являются признаками неисправности. Поэтому при их возникновении необходимо как можно быстрее выполнить диагностику и устранить проблему, так ее решение будет дешевле.

Как проверить сцепление

Если при эксплуатации машины имеется хотя бы один из перечисленных выше признаков неисправности сцепления, то необходимо выполнить дальнейшую проверку отдельных элементов этого узла. Проверить сцепление на машине с МКПП без снятия можно на 3 основных неисправности.

«Ведет» или «не ведет»

Чтобы проверить, не «ведет» ли сцепление, необходимо запустить двигатель на холостых оборотах, выжать сцепление и включить первую или заднюю передачи. Если при этом приходится прикладывать значительные физические усилия или в процессе были слышны хруст или просто «нездоровые» звуки — значит, ведомый диск не полностью отходит от маховика. Точно в этом убедиться можно лишь демонтировав сцепление для дополнительной диагностики.

Еще один способ как можно проверить ведет ли сцепление заключается в том, что при езде с нагрузкой (грузом или в гору) будет слышен запах паленой резины. Это подгорают фрикционы на сцеплении. Нужно выполнять его демонтаж и осмотр.

Буксует ли сцепление

Для проверки сцепления на пробуксовку можно воспользоваться ручным тормозом. В частности, на ровной поверхности поставить машину на «ручник», выжать сцепление и включить третью или четвертую передачу. После этого попытаться плавно тронуться с места на первой передаче.

Если двигатель не справился с задачей и заглох — значит, сцепление в порядке. Если же при этом двигатель не глохнет и машина стоит на месте — значит, сцепление буксует. Ну и конечно при проверке нужно следить за тем, чтобы в процессе работы сцепления оно не издавало посторонних шумящих звуков и вибраций.

Проверка износа сцепления

Довольно просто можно проверить и степень износа ведомого диска и понять что сцепление надо менять. В частности, нужно:

1. Запустить двигатель и включить первую передачу.
2. Не подгазовывая, попытавшись тронуться с места проверить состояние диска сцепления.

• если сцепление «хватает» в самом начале — значит, диск и сцепление в целом в отличном состоянии;
• если «схватывание» происходит где-то посередине — диск изношен на 40…50% или сцепление требует дополнительной настройки;
• если сцепление хватает лишь в конце хода педали — значит, диск критически износился и требует замены. Либо же просто необходимо выполнить регулировку сцепления с помощью соответствующих регулировочных гаек.

Конструкция сцепления

Чтобы не сжечь сцепление, рассмотрим в деталях из чего состоит данный автомобильный узел:

1. Нажимной диск.
   Большинство водителей называют его просто «корзинкой». Это основание детали, по форме действительно напоминающее корзинку. В основании установлены выжимные пружины. Они соединяются прижимной площадкой. Устройство соединяется с маховиком.

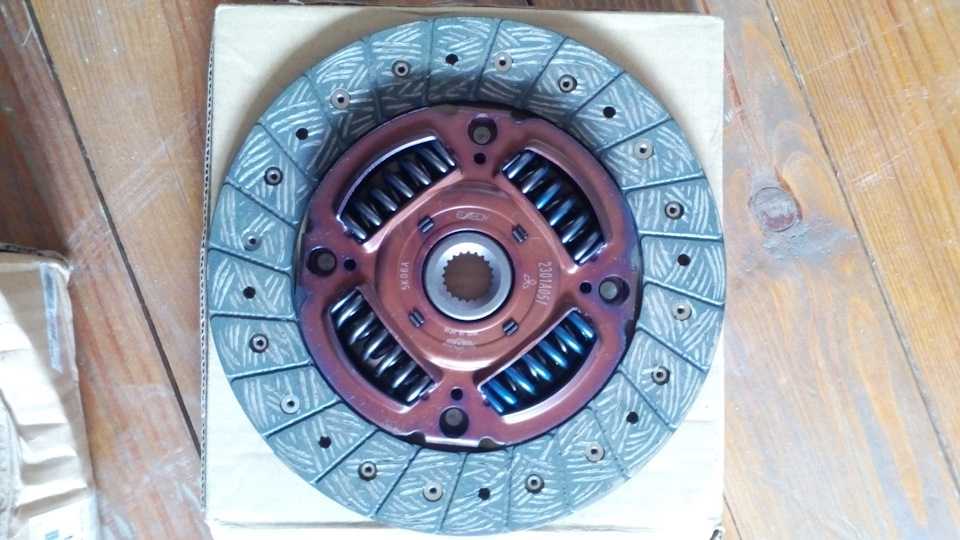

2. Ведомый диск.
   Деталь состоит из лучевого основания, муфты и накладок. Также конструкция включает в себя демпферные пружины, они сглаживают вибрации при переключении. Как результат сжечь сцепление на механике становится гораздо сложнее.

3. Выжимной подшипник.
   Одна сторона детали — это нажимная площадка. Устройство находится на первичном валу. Благодаря работе подшипника приходит в действие вилка привода.
   Иногда для фиксации используются стопорные пружины.

4. Педаль сцепления.
   Она находится в салоне автомобиля с левого края, и чтобы сжечь систему нужно крайне неумело её эксплуатировать. В машинах, на которых установлена автоматическая коробка передач этой педали нет.

Как видите, конструкционно сцепление автомобиля не очень сложное. Простота конструкции оказывает позитивное влияние на эксплуатационные качества. Поэтому, чтобы сжечь систему нужно постараться.

Сколько стоит замена

Стоимость замены комплекта сцепления обычно сводится к стоимости снятия и установки коробки передач и начинается от 6000 Р в зависимости от сложности операции. Этих денег хватит, чтобы поменять сцепление на Шкоде Рапид: коробку снять несложно.

Цена будет значительно выше, если это полноприводный внедорожник, на котором, возможно, придется снимать подрамник, угловую передачу и частично разбирать выхлопную систему. Цена — от 10 000 Р.

Цены на комплект сцепления начинаются примерно от 3000 Р, если речь идет о сцеплении для Жигулей. От 7000 Р стоит сцепление для бюджетных иномарок вроде Хендай Солярис, Фольксваген Поло Седан или Шкода Рапид.

Если есть опыт ремонта автомобиля, можно сэкономить: арендовать подъемник в сервисе самообслуживания. Цены начинаются от 200 Р в час. Опытный слесарь справляется с задачей за два-три часа. Есть смысл взять с собой напарника. Снимать и устанавливать коробку передач лучше вдвоем, иначе есть риск получить травму и повредить КПП.

Что делать, если буксует сцепление?

Нормальный срок службы дисков системы сцепления – около 70 — 85 тысяч километров пробега. Увеличению их ресурсоёмкости помогает спокойная езда, без «вдавливающих в сиденье» разгонов, а также частых переключений передач. Наоборот, «спортивный» старт и частая езда с прицепом (для ВАЗ 2107 оба варианта приемлемы) способны преждевременно износить сцепной механизм.

Все жалобы на неисправность сцепного механизма сводится к двум группам:

Сцепление не полностью выключается (ведёт) – большой ход педали, туже, чем нужно происходит включение передач, а во время переключения слышится хруст.

Сцепление не полностью включается (пробуксовывает) – обратная ситуация, тогда недостаточный ход педали, проскальзывание в дисках даже при условии, что педаль полностью свободна и отпущена..

Как определить, что сцепление не полностью включается?

Это просто сделать самому. Заводим двигатель, ставим рычаг КПП в нейтральное положение, до конца затягиваем «ручник». После этого «газуем». Затем полностью выжимаем сцепление, и включаем первую передачу. При правильной работе сцепления разницы в звуках на ВАЗ 2107 быть не должно. Теперь медленно отпускаем педаль. Если сцепление работает хорошо, то двигатель заглохнет. Если он продолжает работать, хотя педаль полностью отпущена, то сцепление пробуксовывает.

Почему буксует сцепление и что нужно делать? Разберёмся подробнее, что это за ситуации и как их избежать. Причины чаще всего следующие:

• попадание масла в сцепление: на фрикционные накладки ведомого диска, на поверхность маховика или нажимного диска (чаще всего у ВАЗ 2107 — течь заднего сальника коленвала, высокий уровень масла в картере КПП, плохо смазанный подшипник на валу КПП, засорение дренажного отверстия на валу маховика и др.). При этом сцепление буксует, потому что работает только сухая часть накладок. После устранения причин нужно тщательно протереть бензином или уайт-спиритом детали, на которые попало масло, и зачистить наждачной бумагой после высыхания фрикционные накладки.

• сильно изношены фрикционные накладки дисков сцепления, до заклёпок. В таком случае снижается свободный ход педали. При осмотре прокладок также необходима их замена, если они треснули или прогорели.

• вышли из строя нажимные пружины. Если они потеряли упругость, то они неспособны создать достаточное давление на диск. В таком случае, их заменяют;
• нет зазоров в приводе выключения сцепления
• малый свободный ход педали сцепления. Чтобы определить величину смещения педали, берётся линейка и измеряется амплитуда смещения по центру площадки педали. В норме именно у ВАЗ 2107 диапазон должен быть от 25 до 35 мм

После того, как вы определились с причиной, почему буксует механизм сцепления и устранили её, необходимо отрегулировать привод сцепления.

1. Берём рожковый ключ, им нужно вывернуть в салоне гайку М 10,, ограничивающую люфт педали. Чтобы это выполнить, поворачиваем ограничивающее устройство (оно обозначено буквой А), затем требуется выставить нужный зазор.

2. Освобождаем толкатель сцепления, принадлежащий цилиндру от всевозможной засохшей пыли, обильно брызгаем на резьбовую область WD-40.

3. Не забудьте, что каков размер хода вылета, такой же точно по абсолютной длине возникнет синхронно на выжимном подшипнике.

   Чтобы это проверить, собственной рукой оттягиваем кзади сцепную вилку полностью. При этом свободный выпуск сцепного толкателя в норме у ВАЗ 2107 около 4,5 мм.

4. Чтобы произвести регулировку люфта толкателя рожковым ключом на 17 мм стопорим гайку регулировки толкателя от проворачивания, а с помощью ключа 13 мм «даём слабину» контргайки.

5. Чтобы выставить свободный ход толкателя, фиксируем с помощью ключа 17 мм регулировочную гайку, одновременно с помощью ключа 13 мм ослабляем контргайку.

6. Придерживая толкатель механизма сцепления от угрозы, что он провернётся, маленьким ключом на 8, с помощью рожкового ключа 17 мм поворачиваем гайку для регулировки и выставляем свободный вылет толкателя в диапазоне от 4 до 5 мм.

7. Теперь с помощью одного ключа придерживаем гайку регулировки, другим – производим затягивание контргайки.
8. Теперь в салоне вновь замеряем ход у педали сцепления. В нормальном состоянии на ВАЗ 2107 он должен быть равен от 2,5 см до 3,5 от крайнего положения вверху до момента начала выключения.
