НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ АВТОМОБИЛЯ DAEWOO NEXIA, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
| Причины неисправности | Способ устранения |
| Неполное выключение сцепления (сцепление «ведет») | |
| Уменьшен полный ход педали сцепления | Отремонтируйте привод сцепления |
| Коробление ведомого диска (торцевое биение 0,5 мм) | Выправьте диск или замените новым |
| Неровности на поверхностях фрикционных накладок ведомого диска | Замените накладки или ведомый диск в сборе |
| Ослабление заклепок или поломка фрикционных накладок ведомого диска | Замените накладки, проверьте торцовое биение диска |
| Заедание ступицы ведомого диска на шлицах первичного вала коробки передач | Очистите шлицы, покройте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то замените первичный вал или ведомый диск |
| Воздух в системе гидропривода | прокачайте систему |
| Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы | Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода |
| Утечка жидкости из главного цилиндра или рабочего цилиндра привода сцепления | Замените главный или рабочий цилиндр |
| Ослабление заклепок крепления нажимной пружины | Замените кожух сцепления с нажимным диском в сборе |
| Перекос или коробление нажимного диска | Замените кожух сцепления с нажимным диском в сборе |
| Неполное включение сцепления (сцепление «буксует») | |
| Отсутствует свободный ход педали сцепления | Отрегулируйте привод сцепления |
| Повышенный износ или пригорание фрикционных накладок ведомого диска | Замените фрикционные накладки или ведомый диск в сборе |
| Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков |
| Повреждение или заедание привода сцепления | Устраните неисправности, вызывающие заедание |
| Рывки при работе сцепления | |
| Заедание ступицы ведомого диска на шлицах первичного вала | Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск |
| Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков |
| Заедание в механизме привода сцепления | Замените деформированные детали. Устраните причины заедания |
| Повышенный износ фрикционных накладок ведомого диска | Замените накладки новыми, проверьте, нет ли повреждений поверхности диска |
| Ослабление заклепок фрикционных накладок ведомого диска | Замените неисправные заклепки, а при необходимости и накладки |
| Повреждение поверхности или коробление нажимного диска | Замените кожух сцепления с нажимным диском в сборе |
| Повышенный шум при выключении сцепления | |
| Износ, повреждение или утечка смазки из подшипника выключения сцепления | Замените подщипник |
| Повышенный шум при включении сцепления | |
| Поломка или снижение упругости пружин демпфера ведомого диска | Замените ведомый диск в сборе |
| Поломка пластин, соединяющих нажимной диск с кожухом | Замените кожух сцепления с нажимным диском в сборе |
Холостые обороты DAEWOO NEXIA
Поломка или снижение упругости пружин демпфера ведомого диска
Поломка пластин, соединяющих нажимной диск с кожухом
Замените кожух сцепления с нажимным диском в сборе
Как прокачать тормоза на Дэу Нексия: порядок и схема прокачки
Тормозная система автомобиля Дэу Нексия мало чем отличается от подобных систем автомобилей малого класса. Тем не менее существуют некоторые нюансы, которые следует учитывать при обслуживании и ремонте тормозов Нексии. Сегодня мы разберёмся как прокачать тормоза на Нексии и выясним все тонкости этого вопроса.
Когда прокачивают тормоза на Дэу Нексии
Естественно, первым сигналом о неисправностях в тормозной системе будет неадекватная реакция автомобиля на нажатие педали тормоза.
Перед прокачкой тормозов стоит вспомнить, когда последний раз менялась тормозная жидкость.
Педаль может быть ватной, может утапливаться практически в пол, при этом эффективного замедления не будет. Также стоит посматривать на контрольную лампу уровня тормозной жидкости в бачке. Горящая лампа будет говорить о том, что в систему, скорее всего, уже проник воздух.
После любого ремонта тормозных цилиндров, главного или колёсных, также будет необходима прокачка тормозов. Конечная цель операции — полное удаление воздуха из системы или полная замена тормозной жидкости. При утечке жидкости через неплотности тормозной магистрали и изношенные манжеты тормозных цилиндров также может попадать воздух. Словом, технология прокачки пригодится не раз.
Необходимый инструмент
Накидные ключи на 10 и на 12 с вырезом. Новая тормозная жидкость. Для работы нам пригодится штуцерный ключ (накидной с вырезанным сегментом), прозрачная трубка длиной около 50-70 см, прозрачная ёмкость для слива отработанной жидкости, новая тормозная жидкость.
Схема прокачки
При прокачке системы мы будем удалять воздух из каждого контура и из каждого рабочего цилиндра в порядке строгой очерёдности:
- Правое заднее колесо.
- Левое заднее колесо.
- Правое переднее колесо.
- Левый передний суппорт.
В том случае, если мы ремонтировали только один суппорт или один рабочий цилиндр, скорее всего, нет необходимости прокачивать всю систему полностью.
Достаточно будет удалить воздух только из ремонтируемого цилиндра. Перед началом работы не забываем открутить крышку бачка и долить жидкость до максимальной отметки. Кроме того, в процессе прокачки мы будем следить за уровнем жидкости в бачке и не будем допускать его опустошения больше чем наполовину.

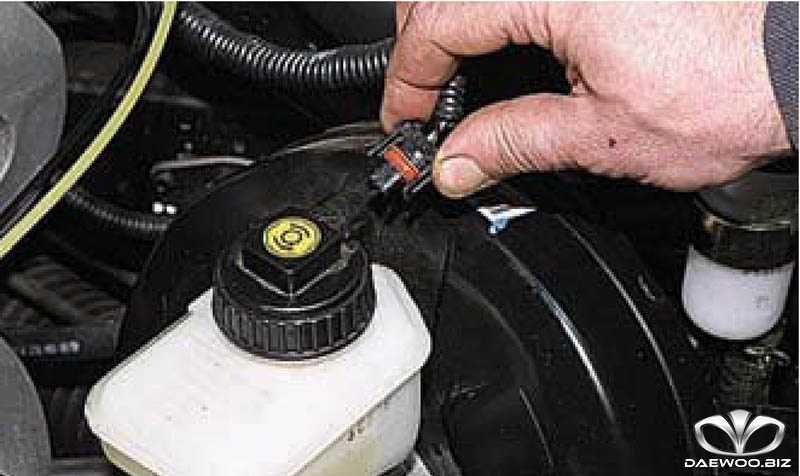

Перед прокачкой доливаем тормозную жидкость в расширительный бачок шприцом или грушей.
Технология прокачки
Если автомобиль оборудован системой ABS, то прокачка начинается с включения зажигания и пятикратного нажатия на педаль тормоза. После этого в бачок при необходимости доливается свежая жидкость. При удалении воздуха из задних цилиндров зажигание должно быть включено. Это нужно для того, чтобы активировался гидронасос системы ABS и создал давление в контуре.
В остальном технология прокачки не отличается:
- Просим помощника медленно нажимать и отпускать педаль до тех пор, пока она не станет упругой с максимальным сопротивлением нажатию, педаль удерживается в таком положении.
- Снимаем защитный колпачок со штуцера заднего правого цилиндра, надеваем на него трубку и опускаем её в ёмкость, до половины заполненную жидкостью. Очищаем задний штуцер от грязи и надеваем на него трубку.
- Откручиваем штуцер на 1/2 оборота, в это время педаль падает. Помощник удерживает её в таком положении до тех пор, пока мы не закрутим штуцер.
- Прокачку цилиндра повторяем до тех пор, пока из трубки не перестанут выходить пузырьки воздуха. Прокачиваем тормозной цилиндр пока не выйдет весь воздух.
- Помощник удерживает педаль в нижнем положении, мы в это время затягиваем штуцер с усилием около 10 Нм и надеваем защитный колпачок.
- По такой же технологии прокачиваем остальные цилиндры в указанном порядке. При этом не забываем следить за уровнем жидкости в бачке. Прокачиваем остальные цилиндры согласно очередности.
После прокачки
После прокачки доливаем новую тормозную жидкость до максимального уровня и закрываем бачок крышкой.
Контролируем уровень тормозной жидкости в расширительном бачке.
Есть несколько нюансов — на педаль при прокачке нужно нажимать медленно и плавно. Плавное нажатие педали исключает образование эмульсии (мелких пузырьков воздуха). Эмульсию в виде пены практически невозможно вытеснить из системы обычным способом. Именно поэтому плавное и медленное нажатие на педаль имеет большое значение.
Важные нюансы
И ещё одна важная деталь — между циклами прокачек необходимо делать паузу в 20-25 секунд.
Время нужно для того, чтобы пузырьки воздуха успели подняться в верхнюю точку рабочего цилиндра (к штуцеру) и были вытеснены свежей жидкостью. Следуя этой инструкции, можно эффективно удалить воздух из тормозной системы или полностью заменить жидкость. Удачной всем работы и крепких тормозов!
Приводной механизм
Модель Nexia оснащается гидравлическим приводом, что подразумевает под собой приведение тормозов в действие благодаря давлению на жидкость, находящуюся в контуре. Тормозной привод играет важную роль в процессе управления тормозной системой машины.
Во время нажатия водителем на педаль тормоза создается первое давление, при помощи тросика передаваемое главному тормозному цилиндру, имеющему вертикальное расположение.
В конструкции верхней части цилиндра находится расширительный бачок, под которым расположен поршень, совершающий поступательные движения и нагнетающий значение давления в тормозном контуре. Контуры в этой тормозной системе расположены строго раздельно: один находится на переднем мосту, второй на заднем. Когда человек за рулем выжимает тормозную педаль, это действие воспринимается тормозным цилиндром и происходит закрытие клапана. Такая последовательность приводит к тому, что жидкость в контуре пребывает в полном герметичном состоянии. Далее поршень начинает движение вниз и создает давление. Когда оно достегает рабочих цилиндров, то последние начинают расширяться и, тем самым, прижимают колодки к барабану либо диску, что ведет к снижению скорости автомобиля.
Чтобы оказать помощь водителю в контроле применения силы во время нажатия на педаль, конструкция тормозной системы предусматривает наличие вакуумного усилителя, цель которого заключается в создании дополнительного воздействия на поршень. По этой причине тормоза начинают срабатывать даже от совсем легкого касания педали.
Подготовка к проведению ремонта
Перед заменой задних тормозных колодок («Дэу Нексия») обязательно выполните такие манипуляции:
- Под передними колесами поставьте противооткатные упоры.
- Ослабьте на задних колесах болты крепления.
- Приподнимите сначала одну сторону автомобиля на домкрате, затем вторую. Ваша цель – вывесить всю заднюю часть машины.
- Снимите колеса.
- Выкрутите гайки, которыми крепятся задние тормозные барабаны.
- Аккуратно, стараясь не повредить, сбейте барабаны.
После проведения этих манипуляций можно приступать к замене задних тормозных колодок
«Дэу Нексия» будет у вас как новенькая! Обратите внимание на внутреннюю поверхность барабанов – если она неровная, то потребуется проточить детали. Делать это нужно только на токарном станке. Обязательно после такого вмешательства нужно произвести балансировку, чтобы не было осевых биений после установки
Обязательно после такого вмешательства нужно произвести балансировку, чтобы не было осевых биений после установки.
Прокачка тормозов на Дэу Нексии: схема и видео прокачки тормозов
Из этой статьи вы узнаете как правильно прокачать тормоза на Дэу Нексии. В низу статьи будет схема и видео прокачивания тормозной системы.
Прокачка тормозов обязательная процедура, если вы меняете тормозную жидкость, если уровень тормозной жидкости у вас ушел. (Обычно, когда падает уровень тормозной жидкости об этом сигнализирует лампочка на приборной панели. Она загорается в виде восклицательного знака красного цвета)
Также прокачка потребуется, если производились работы по замене элементов тормозной системы, например, тормозные шланги, тормозные цилиндры, суппорта, тормозные трубки.
Прокачка тормозов на Нексии – последовательность действий
Работы по прокачке тормозов лучше всего производить на эстакаде или смотровой яме, но реально и прокачать тормоза с помощью домкрата. Так будет дольше, но если нет другого выхода, а прокачать тормоза необходимо – то это не худший вариант.
1. Снимите первое колесо для удобства (в принципе можно не снимать, если удобно), прокачивать необходимо по схеме Заднее Правое – Переднее Левое; Заднее Левое – Переднее Правое; Прокачка по диагонали необходима из за особенности тормозной системы. Такая же схема прокачки как на жигулях и автомобилей ваз.
2. Далее снимите защитный колпачек от штуцера на тормозном цилиндре и если есть возможность, наденьте прозрачный шланг ( подойдет от капельницы) и вставьте один конец трубки в банку с тормозной жидкостью.. Эта процедура поможет вам увидеть количество воздуха в системе и сократит потери тормозухи при вытекании.
3. Далее пусть напарник нажмет 3-4 раза на педаль тормоза и оставит её нажатой в пол.
4. Тем временем, вы открутите штуцер тормозного цилиндра на колесе на три четверти оборота. Польется немного жидкости и воздуха, педаль уйдет в пол.
5. Теперь закрутите штуцер обратно, и напарник должен повторить процедуру – нажав на педаль 3-4 раза с интервалом 5 секунд. То есть нажал – подержал до 5 секунд и отпустил, и так 3 раза.
6. Процедуру повторить с остальными колесами.
Общий принцип устройства
У каждой тормозной системы различных марок авто есть один общий рабочий принцип – они по первому нажатию тормозной педали скинуть скорость машины до уровня, желаемого водителем. Справиться с этой обязанностью помогает генерация тормозного момента, в котором сила обратнопропорциональна силе, с которой происходит вращение колес и направлена на них в том месте, где колеса соприкасаются с дорожным покрытием.
Каждая модель автомобиля разрабатывается с таким расчетом, дабы у нее был не один вариант тормозной системы, а несколько. Daewoo Nexia тормозная система состоит из рабочей, аварийной и стояночной тормозных систем.
Регулировка сцепления на Daewoo Nexia
Если результаты измерений отличаются — нужно регулировать. Как регулировать Свободный ход педали сцепления регулируется штоком. Надо ослабить контргайку на 12 и выкручивать уменьшает свободный ход или закручивать увеличивает свободный ход шток. В таком положении нога будет быстро уставать, а сцепление окажется слегка выжатым, регулировка сцепления дэу нексия 16 кл видео приведет к пробуксовке и износу.
Не удерживайте педаль сцепления надолго, оптимальным будет включить нейтральную передачу и отпустить педаль. Если появилась пробуксовка сцепления, то она легко определяется по показаниям тахометра. Во время передвижения, если сильно нажать на педаль газа, при этом обороты вырастут, затем немного снижаясь, машина начнет разгон, то сцепление требует ремонта или замены. Возможные неисправности сцепления: Повышение уровня шума при его включении.
Во время работы присутствуют рывки. Сцепление включается не полностью, начинается пробуксовка.
Сцепление не выключается до конца, значит, его ведет. Как заменить сцепление на Daewoo Nexia своими руками? Чтобы произвести операцию по замене сцепления вам необходимо подготовить: Снимите коробку переключения передач. Если, при выполнении работ, вы решите, что нажимной диск или, его еще называют корзиной, не требует замены и может остаться прежней, то следует пометить положение кожуха диска относительно маховика.
Эта регулировка сцепления дэу нексия 16 кл видео потребуется вам при обратной установке и позволит сохранить балансировку.
Возьмите монтажную лопатку или отвертку и зафиксируйте маховик от проворота. Открутите все болты, которыми крепится кожух корзины сцепления к маховику. Откручивание болтов следует производить равномерно, поочередно, по всему диаметру нажимного диска, оборачивайте ключ дважды вокруг каждого болта. Снимите с маховика корзину сцепления вместе с ведомым диском, придерживайте диск. Прежде чем установить новый комплект сцепления необходимо убедиться, что ведомый диск с легкостью перемещается по шлицам на первичном коробочном валу.
Если обнаружилось заедание регулировка сцепления дэу нексия 16 кл видео другие признаки неисправности, то детали с дефектами необходимо будет заменить. Вам потребуется консистентная тугоплавкая смазка. Нанесите ее на ступичные шлицы диска сцепления. При осуществлении установки нового сцепления, возьмите оправку и с ее помощью наденьте ведомый диск, следующее звено — корзина сцепления.
Совместите метки, которые нанесли перед снятием, установите корзину сцепления и вкрутите обратно, болты, которыми кожух крепиться к маховику. Болты заворачиваются с моментом 15 Нм, так же равномерно, как и при выкручивании. Производите один оборот ключа регулировка сцепления дэу нексия 16 кл видео каждый болт, поочередно перемещаясь по всему диаметру.
Чтобы отцентрировать сцепление понадобится изготовление оправки. Одним из наружных проявлений неисправности механической коробки передач и сцепления является затруднительное переключение передач, скрежет муфт, ударное включение либо самовыключение передачи.
Для очередной проверки переключения передач нужно стопроцентно выдавить сцепление и только через 9 секунд плавненько включить заднюю передачу.
Привод выключения сцепления Daewoo Nexia имеет синхронизаторы включения передач лишь на увеличение.
Аналоги
Каждый раз заменять датчик абсолютного давления на оригинальную модель от производителя довольно затратно, да и не везде есть возможность его достать.
Таблица оригинальных запчастей:
| Количество клапанов двигателя | Модель мотора | Артикул сенсора | Средняя цена |
|---|---|---|---|
| 8 | A15SMS | 16137039 | 2600–4000 |
| 16 | F16D3 | 96276354
25184080 |
1600–3100 |
Как вариант можно воспользоваться предложениями сторонних производителей, отличающимися ценой, а иногда и качеством в лучшую сторону.
Таблица запчастей от сторонних производителей:
| Марка двигателя | Артикул | Производитель | Приблизительная цена |
|---|---|---|---|
| A15SMS (8 клапанов) | 206952756 | Hans Pries | 1150–1700 |
| 15001 | FAE | 2000–2700 | |
| PS1007511B1 | Delphi | 2200–3100 | |
| F00099P169 | Bosch | 1800–2500 | |
| 6148990017 | Meyle | 1200–1800 | |
| F16D3 (16 клапанов) | 25184080 | Market | 1100–1500 |
| 96276354 | Inzi | 1250–1700 | |
| 25195786 | Korea | 1200–1600 | |
| 82283 | Meat&Doria | 2200–3500 | |
| 17SKV123 | SKV | 900–1300 |
Последствия несвоевременной замены
8- и 16- клапанная Деу Нексия нуждается в периодической замене трансмиссионного масла, поскольку пакет присадок в смазочном материале со временем теряет свои свойства. В результате он становится неработоспособным. Из-за этого жидкость не может обеспечить должный уровень защиты трущихся поверхностей. Потеря основных свойств приведет к вспениванию рабочего вещества, что в итоге станет причиной задира основной передачи. В результате начнут гудеть шестеренки дифференциала трансмиссии, то есть работа коробки передач будет сопровождаться гулом.
Спустя 500-1000 км пробега зубчики на шестернях подвергнутся разрушению. А это приведет к заклиниванию трансмиссии. Водитель не сможет включить одну либо несколько передач. В Нексиях с автоматическими трансмиссиями масло используется также для охлаждения агрегата. Несвоевременная замена смазки приведет к появлению пинков и толчков при переключении передач.
Удачи Вам на дороге.
: Замена задних тормозных колодок своими руками.
Что-то странный у тебя ремкомплект. Я себе брал от опеля астра один в один с родным. Но самый гемор с тарелками, которые фиксируют пружину для прижима колодок к щитку они очень хлипкие. Хорошо что сейчас можно их отдельно купить.
В этом комплекте тарелки как раз основательные, а вот нижняя пружина не ахти, я старую оставил.
тоже сегодня менял колодки… итог-ручник пропал. Что я упустил?
Ручной тормоз регулируется в двух местах: 1. Под автомобилем регулировка натяжения тросов ( расположена под термоэкраном резонатора, откручиваем 4 гайки, снимаем экран и там находится гайка под ключ на 13,) подтягиваем отпускаем коромысло на котором крепятся тросы. 2. Механизм автоматического регулирования зазоров между колодками и барабаном ( после сборки тормозных механизмов, надо несколько раз нажать на педаль тормоза, при этом должны раздаваться щелчки, пока не прекратятся) это проворачиваются регулировочные гайки на раздвижных распорных планках. В эти же планки упирается плечо разжимного рычага стояночного тормоза.
Если ход рычага стояночного тормоза в норме (не более 5-ти щелков) значит подтяжка тросов в норме, если больше надо подтянуть, а стояночный тормоз все равно не держит, то следует снять барабаны и посмотреть на регулировочные гайки распорных планок. Если гайки остались полностью завернутыми, значит не сработал механизм автоматического регулирования зазоров.(Перечитать статью выше и проверить правильность сборки). Можно отрегулировать вручную, вращать гайки за зубья отверткой, периодически примеряя тормозной барабан (что бы надевался на колодки с минимальным зазором). Еще может быть проблема с тросами стояночного тормоза, бывает что в некоторых местах разрушается оболочка и из-за внутренней коррозии трос перестает перемещаться в ней и соответственно подтягивать разжимной рычаг.
Ручник работает, отрегулировал храповиком. Сделал минимальный зазор между колодками и барабаном.Результат-5 щелчков-машина стоит. Да и тормозить лучше стала.
Все правильно. Распорными планками и стояночный тормоз и зазор между колодками и барабаном. Надо добиваться, что- бы регулировка производилась автоматоматически.
На самой нижней фотографии, подписанной «Механизм подведения в собранном виде.» У рычага механизма подводки стоит деталька, пластинка из пружинящей стали согнутая пополам с отверстием, сидел разбирался для чего она, на одном из форумов нашел, что она является упором….
Илья, действительно такая деталь в ремкомплектах имеется, но в каталогах, «букварях» я ее не нашел. Как я поставил эту пластину видно на фото, предполагаю, что она служит для отжима двуплечего рычага от колодки, чтобы он не попадал между колодкой и распорной планкой. У кого есть другие мнения или располагаете информацией, напишите.
Илья, Сергей, помоему ее нужно ставить на распорную планку надевая на вилку «папа» после подводяшей гайки. На вилке «мама» вроде паз есть для хвостика этой штуки.
Сергей, при заказе одного 94525222 получаем 2 корончатые шайбы?
Да в комплекте 2 шайбы.
Livingstone, эту деталь я примерял и к распорной планке, пробовал в разных вариантах, установил, так, как мне показалось в наиболее оптимальном месте, но утверждать, что это единственно правильный вариант не буду… Если кто-то знает больше подскажите, поправьте.
Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
Описание
Все силовые агрегаты, которые когда-либо устанавливались на ДЭУ Нексия, представляют собой классический четырехтактный двигатель внутреннего сгорания с расположенными в один ряд 4 цилиндрами.
Конструкция блока цилиндров у них идентична. Системы смазки и охлаждения у них также построены по одинаковой схеме.
Изначально на Daewoo Nexia устанавливали только мотор G15MF, который практически копировал двигатель Opel Kadett E, однако вместо карбюратора в нем использовалась система распределенного впрыска с одновременным включением всех форсунок.
Газораспределительный механизм (ГРМ) был выполнен по одновальной схеме (SOHC 8V) с верхним расположением распределительного вала. Отсутствовали также каталитический нейтрализатор отработанных газов и лямбда-зонд.
В дальнейшем число клапанов увеличили до 16 и применили двухвальный ГРМ. Кроме того, была принципиально изменена система зажигания. Мотор после этих изменений существенно увеличил мощность и получил маркировку A15MF.
Кроме того, оба силовых агрегата стали оснащаться лямбда-зондом и каталитическим нейтрализатором, что позволило им обеспечить выполнение требований стандарта ЕВРО — 2.
В связи с введением в действие экологического стандарта ЕВРО — 3, двигатели ДЭУ Нексия (G15MF, A15MF) были сняты с производства и заменены моторами A15SMS и F16D3:
A15SMS
Представляет собой плод дальнейшей модернизации базового двигателя G15MF, в котором был проведен ряд изменений, позволивших улучшить экологические характеристики:
- увеличено число информационных элементов системы управления двигателем, в том числе датчики: положения распределительного вала и детонации;
- вместо датчика распределителя зажигания используется модуль зажигания;
- изменена геометрия впускного трубопровода;
- монтируются два каталитических нейтрализатора выхлопных газов;
- установлены два датчика концентрации кислорода.
F16D3
Модернизированный вариант мотора F14D3 с двухвальным 16-клапанным ГРМ DOHC 16V верхнего расположения и системой регулирования фаз CVCV (Continuonus Variable Camshaft phasing). Оснащен двигатель также системой электронного управления рециркуляцией отработанных газов (EGR).
Новый силовой агрегат b15d2 отличается от остальных более эффективным блоком управления двигателем, измененной конструкцией катушки зажигания и пр. Все это, наряду с использованием усовершенствованного ГРМ с цепным приводом и электронной регулировкой изменения фаз газораспределения, позволило значительно повысить мощность и надежность, а также улучшить ряд технических характеристик мотора.
Процесс замены
- Поддомкратить автомобиль и снять переднее колесо.
- Используя отвертку как рычаг, развести колодки от барабана и, открутив крепежные болты пальцев, снять «родной» суппорт.
- По поводу тормозного шланга: его лучше отсоединить, пока «гидравлические тиски» автомобиля зафиксированы. Отвести шланг в заранее подготовленную баночку (для капающей жидкости).
- Затем снять колодки вместе с поджимными пластинами. Если тормозной диск тоже требует замены, снять и его.
- Далее, используя ремкомплект, установить новые запчасти.
- Работу проводить в обратном порядке. Для крепления шланга обязательно купить новую медную или алюминиевую шайбу, так как она прожимается в процессе эксплуатации.
В приобретаемом комплекте имеются и колодки. Коды для покупки через Exist.ru: 96234339 и 96234340. Комплект, предназначенный для ремонта автомобилей Daewoo, состоящий из пальцев, уплотнителей и скоб, китайского производства, идет под кодом 93740249. Аналогично происходит замена и с другой стороны.

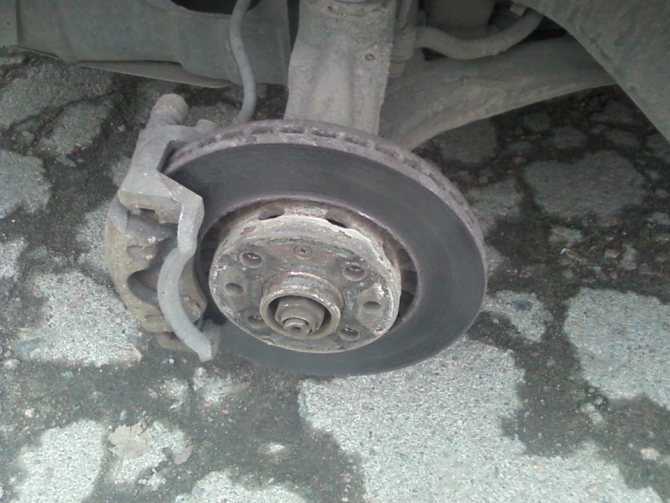

Передняя тормозная система Daewoo Nexia
Daewoo Nexia Феникс › Бортжурнал › Замена жидкости в тормозной системе и сцеплении
Доброго времени суток!
Подошло время для замены тормозной жидкости в сцеплении и тормозной системе. Сама тормозная жидкость является очень гигроскопичной (вбирает в себя влагу), что снижает температуру её кипения и, как следствие, эффективность торможения. Плюс со временем в тормозной жижке накапливается масса грязи и цвет «узвара» меняется в лучшем случае на грязно-жёлтый. Соответственно заменять надо тормозную жидкость либо при приобретении ею неблаговидной внешности, либо раз в два года, не реже. Ну это по теории, которая кстати, частенько подкрепляется практикой.

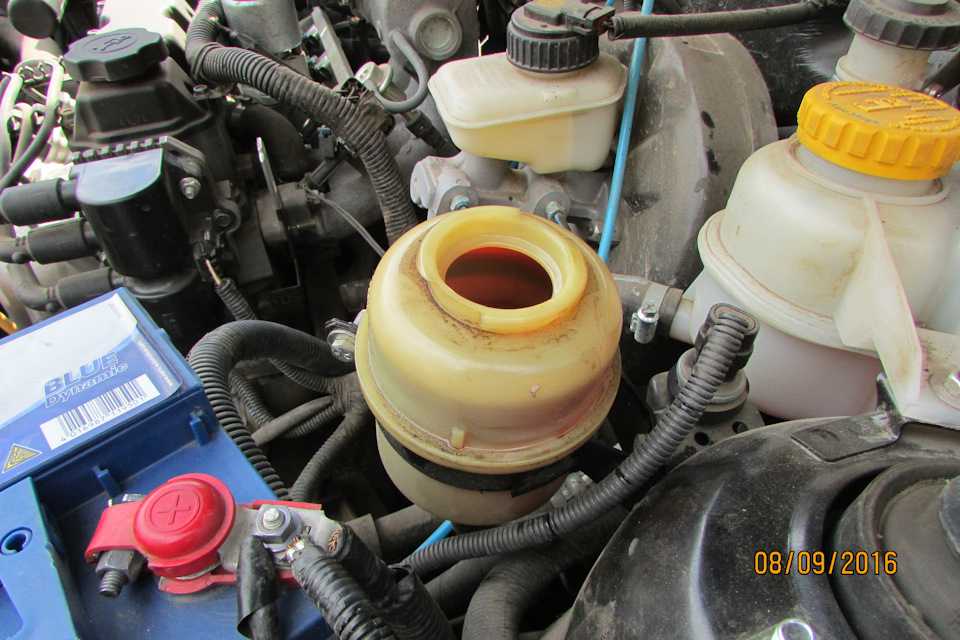

В очередной раз заглянув в расширительные бачки сцепления и тормозов было принято безотлагательное решение о замене эксплуатационной жидкости на свежую и ещё не прокисшую )
Для замены было приобретено два флакона раскрученного известного бренда тормозухи ЧЕРЕПАШКА — всего около 1,5 литров. Забегая вперёд, скажу, что осталось на доливку
Попутно выяснилось, что уплотнительная резинка под крышкой бачка сцепления опузырилась, разложилась и пришла в негодность. Середина была вырезана и выброшена. В каталоге не нашёл отдельного номера для заказа этой самой уплотнительной резиновой прокладки.
Взамен в крышку была вставлена пластиковая круглая прокладка из крышки майонезного ведра. В вырезанной прокладке по центру заботливо сделано отверстие (для уравновешивания давления в расширительном бачке и окружающей среде)

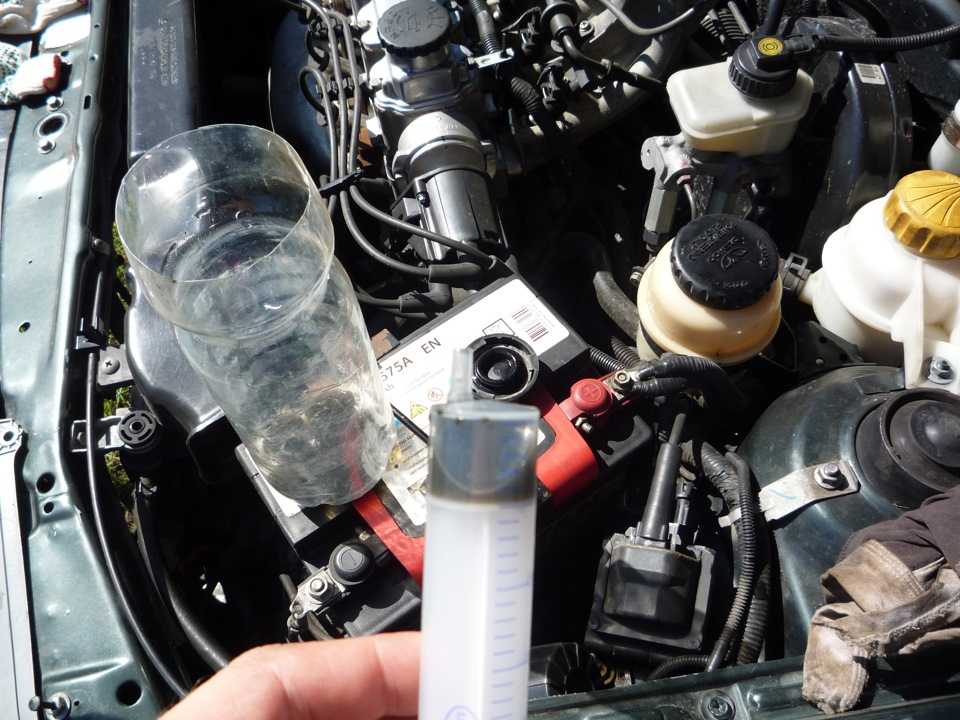

Вооружившись 20-кубовым шприцом с трубкой, откачал из расширительных бачков лишнюю старую тормозуху и долил новой практически до краёв.
Для прокачки использовал силиконовую трубку, которуая надевается поочерёдно на штуцеры каждого тормозного цилиндра. Сама процедура прокачки стандартная: с помошником прокачиваются контуры тормозной системы. Для ускорения в порядке эксперимента был опробирован метод прокачки с открытым штуцером и прокачкой 7-8 раз напрямую в вертикально поднятую трубку. Однако в этом случае выходящая жижка газировалась мелкими пузырьками воздуха, что могло свидетельствовать о сильно открученном тормозном штуцере (учитывая, что в системе такого количества воздуха не было). Но в целом тормозуха прокачивается довольно шустро. Под занавес — пару-тройку раз прокачал классически — после нескольких качков открыл штуцер и слил свежую порцию светлой тормозной жидкости, заодно убедился что она без воздушных пузырьков. На замену жидкости во всей тормозной системе ушло порядка 900 мл.
Со сцеплением под занавес всё быстро и понятно — один штуцер и 300 мл ЧЕРЕПАШКИ
На D2 много раз уже рассказывали о нехитрых доработках и способах для прокачки тормозов в одиночку 1; 2; 3; 4; 5; 6; 7 ну достаточно…
Есть желание сделать дополнительную крышку на расширительный бачок, но пока с энтузиазмом ищу крышку на тормозной бачок подходящего диаметра. Думаю, что скорей приобрету клапан обратки топливной магистрали 2108 (ВАЗ/УАЗ) и вакуумный шланг как рассказано , и .
Процедуру полной замены тормозной жидкости можно проводить и раз в полгода, и раз в год, к примеру осенью, перед началом зимней эксплуатации — это дело каждого — как замена масла — кто-то чаще, кто-то пореже. Но в любом случае, при регулярной замене не происходит закисания штуцеров прокачивания и цилиндрикам благо — из них выгоняется вся накопившаяся грязь со старой жижкой. Ну а про свежий «бальзам» в тормозной системе уже и не говорю.
Всем мира, добра, ровных дорог и крепких тормозов!
#daewoonexia #замена_жидкости_сцепления
Принцип работы системы и рабочий механизм
Схема тормозной системы Дэу Нексия – весьма своеобразна. По этой причине ее лучше разделить на рабочий механизм и привод, при этом разбираться с каждым из элементов надо отдельно.
Система тормозов модели Нексия оснащена одновременно и барабанными, и дисковыми тормозами. Сделано это с целью полной либо частичной блокировки вращательных движений колес машины.
Передний мост модели оснащен дисковой системой, а на заднем смонтирована система с барабанами.
Тормозная система с дисковым типом состоит из суппорта, колодок и непосредственно тормозного диска. Суппорт в этой конструкции закреплен над вращающимся диском при помощи кронштейна. Суппорт обладает небольшими пазиками, предназначенными для рабочих приводных цилиндров. Кроме этого, в суппорте находятся колодки, очень плотно прижатые к корпусу при помощи пружин. У каждой из таких колодок есть специальные фрикционные накладки, которые изготавливаются из материала, способного выдерживать высокую температуру трения.
К ступице тормозной диск прикручивается при помощи болтов. Делается это таким образом, чтобы он мог совершать вращение одновременно с колесами. Во время торможении диск сильно подвергается нагреву. Для решения этой проблемы на машины устанавливаются специальные диски с вентиляцией, по поверхности которых проделаны дырочки.
Самые дорогие версии модели могут оснащаться дисками, которые изготавливаются с использованием керамики и имеют большую восприимчивость к процессу трения. Также они позволяют уменьшить до минимального значения тормозной путь машины.
Принцип работы барабанного механизма идентичен дисковому. Однако конструктивные особенности такой конструкции заметны невооруженным глазом. В данном случае рабочие приводные цилиндры, совместно с механизмом колодок располагаются в барабанном корпусе. Сам барабан очень похож на плоскую тарелку , имеющую большой размер краев. Эта деталь устанавливается на ступицу и вращается единовременно с ней.
Внутри находятся колодки, с помощью пружины поддерживаемые в изначальном положении. В этом же месте установлены и рабочие цилиндры. Отличие колодок барабанной системы от таких же деталей дисковой системы заключается в более широком плоскостном сечении первого варианта.
Инструкция по замене
При замене барабанных колодок меняются все детали ремонтного комплекта.
- Поставить авто на первую передачу и зафиксировать передние колёса.
- Опустить «ручник».
- Снять заднее колесо.
- Откачать тормозную жидкость из бачка.
- Снять тормозной барабан.
- Отсоединить стяжную пружину.
- Зажать плоскогубцами хвостовик на опорной стойке, нажать на шайбу и повернуть. Вместе с хвостовиком должна сняться опорная стойка и пружина передней накладки.
- Снять переднюю накладку и регулятор для зазора.
- Снять стяжную пружину и удалить распорную планку.
- Отодвинуть заднюю накладку.
- Снять с троса ручного тормоза разжимной рычаг.
- Демонтировать пружину для регулировки зазора.
- Снять серьгу и рычаг регулировки.
- Прочистить пружину, серьгу и рычаг регулятора. Установить на новые тормозные накладки.
- На места трения передней и задней накладки тормозного барабана с тормозным щитом нанести тугоплавкую смазку.
- Намазать резьбу планки смазкой и закрутить гайку.
- Сжать пассатижами поршни тормозного цилиндра. Произвести установку тормозных накладок.
- Установить тормозной барабан.
- Нажимать на тормозную педаль до тех пор, пока не прекратятся щелчки. Происходит регулировка зазора между барабаном и тормозными накладками. Регулятор издаёт щелчки. Зазор считается выставленным в момент прекращения щелчков.
- Установить колесо.
В материале тормозных накладок содержатся опасные для человека волокна асбеста.
Запрещается очищать детали колодок пылеобразующими инструментами (сухая щётка, шлифовка колодок, струя сжатого воздуха).
Для удаления загрязнений применять только влажную ткань.
Тормозные колодки на втором колесе меняются по аналогии. После замены тормозных колодок нужно отрегулировать систему стояночного тормоза.
Производители рекомендуют также заменять пружины, опорные стойки и распорные планки. Перечисленные детали не продаются в комплекте с колодками. Об их покупке нужно позаботиться отдельно.
