Главный рабочий цилиндр сцепления: принцип работы, неполадки, ремонт

Расположение устройства

Чтобы отыскать рабочий цилиндр сцепления на ВАЗ «классике», то искать его необходимо непосредственно в области расположения коробки передач. Устройство крепится при помощи двух болтов к картеру КПП.

Увидеть механизм можно только снизу или в самой глубине моторного отсека со стороны водителя. Ремонтные работы, связанные с демонтажем и заменой рабочего цилиндра сцепления, можно проводить “из под капота”, но гораздо удобнее из смотровой ямы или на эстакаде. На видео ниже указано место расположения данного агрегата. Какую же функцию выполняет данное изделие и можно ли обойтись без него? Об этом узнаем далее.

Особенности функционирования

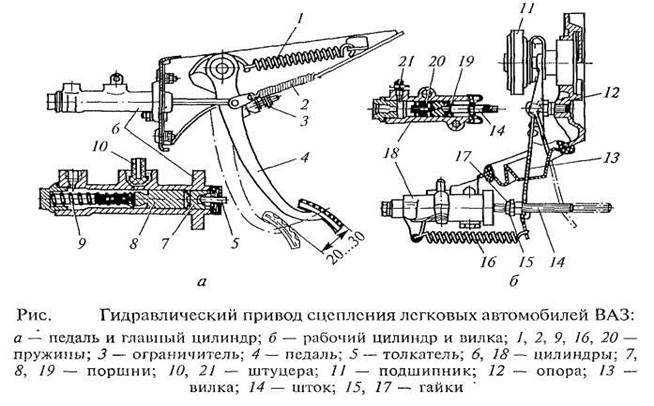

Принцип работы очень прост. Ниже приведена схема, где рабочий цилиндр обозначен зеленой стрелкой.

Согласно данной схеме можно сказать, что РЦС выполняет немаловажную функцию, а точнее, приводит в действие вилку, которая соединена с барабаном сцепления. В действие основной элемент РЦС, а точнее, поршень, приводится посредством возникшего давления жидкости, поступающей из главного цилиндра по шлангу, при нажатии на педаль сцепления. Тормозная жидкость толкает поршень, который в свою очередь приводит в действие вилку, а она воздействует на барабан, отжимая диск от маховика. Многие задаются вопросом, почему же в системе используется тормозная жидкость? Причина в том, что именно тормозная жидкость является несжимаемой, собственно, поэтому ее используют в таких немаловажных системах, как тормоза и сцепление.

Когда нужно осуществлять замену РЦС

В ходе использования агрегата, что происходит очень часто, изделию свойственно выходить из строя. Основные причины поломок заключаются в перетирании и изнашивании манжет, появление в них трещин, что влечет за собой вытекание жидкости. Значительная утрата жидкости приведет к неисправности системы сцепления. Отремонтировать РЦС, который пришел в негодность можно, но проще и рациональнее заменить на новый.

Чтобы не дожидаться, пока исчезнет давление в педали сцепления, нужно периодически проводить осмотр агрегата. При наличии течи ТЖ требуется немедленно провести соответствующий ремонт на ВАЗ 2107. Прежде чем проводить ремонт, требуется убедиться в неисправности именно этого элемента, так как из строя может выйти и ГЦС. Основными признаками выхода из строя РЦС являются:

• снижение уровня ТЖ в бачке;
• видимые потеки тормозухи из корпуса устройства или из под резинового пыльника;
• «провалы» педали сцепления, которые могут быть периодическими или постоянными;
• затруднение переключения передач.

Но чаще всего определяется неисправность путем обнаружения течи тормозной жидкости.

Особенности замены РЦС

Замена рабочего цилиндра сцепления ВАЗ 2107 начинается с того, что требуется удалить всю жидкость из бачка. Дальнейшие действия проводятся по порядку:

Для начала требуется ослабить гайку крепления, которая соединяет шланг с цилиндром. Отвинчивать гайку полностью не нужно, а только ослабить на данном этапе. Используя плоскогубцы, необходимо снять стяжную пружину. После этого следует разжать шплинт и вынуть его из кончика толкателя. Используя ключ на «12» необходимо вывинтить два болта, которыми изделие крепится к картеру коробки передач. После вывинчивания болтов можно отсоединить скобу от цилиндра, которая предназначается для крепления пружины. Взявшись за корпус рабочего цилиндра, следует его демонтировать

Во время демонтажа обратите внимание на толкатель, который расположен в вилке. После отсоединения изделия от картера, можно продолжить вывинчивание гайки, соединяющей шланг с устройством. После вывинчивания гайки, из шланга начнет вытекать тормозная жидкость, поэтому следует заранее подготовить специальную емкость

После вывинчивания гайки, из шланга начнет вытекать тормозная жидкость, поэтому следует заранее подготовить специальную емкость.

После того, как устройство будет демонтировано, его следует заменить на новое, так как ремонт его нерационален. Стоимость изделия незначительная, поэтому проще заменить его на новое, чем попытаться провести ремонт. Установка изделия осуществляется в порядке обратном снятию. После установки требуется обязательно провести процедуру прокачки системы. В завершении следует напомнить, что регулярное обслуживание автомобиля позволяет предотвратить различные непредвиденные последствия в пути, как например, «исчезновение» сцепления.

Это интересно: Почему в автомобиле ВАЗ 2114/15 загорелась лампочка индикатора давления масла: ищем причины и решения

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

• сторона руля (левый, правый) – имеет значение при асимметричном креплении;
• есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него);
• способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали;
• материал корпуса: чугун, алюминий, сталь, полимер;
• размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль

Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки

Какой поворотник включать при выезде с парковки задним ходом

При выезде с парковки задним ходом не требуется включать поворотники заранее. Согласно ПДД, движение задним ходом допустимо только при условии безопасности и отсутствии препятствий для других участников дорожного движения. Поворотник должен быть включен только при необходимости смены направления движения

Также важно убедиться, что за автомобилем нет других машин или пешеходов, чтобы избежать аварийных ситуаций. Водитель должен быть очень внимателен и предусмотрителен при выполнении маневра заднего хода, особенно на парковках, где могут находится другие автомобили и прохожие

Поэтому важно всегда соблюдать ПДД и не забывать о правилах безопасности при управлении транспортным средством.

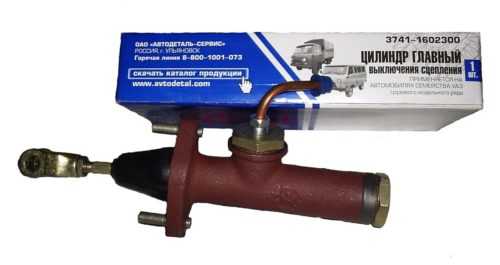

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

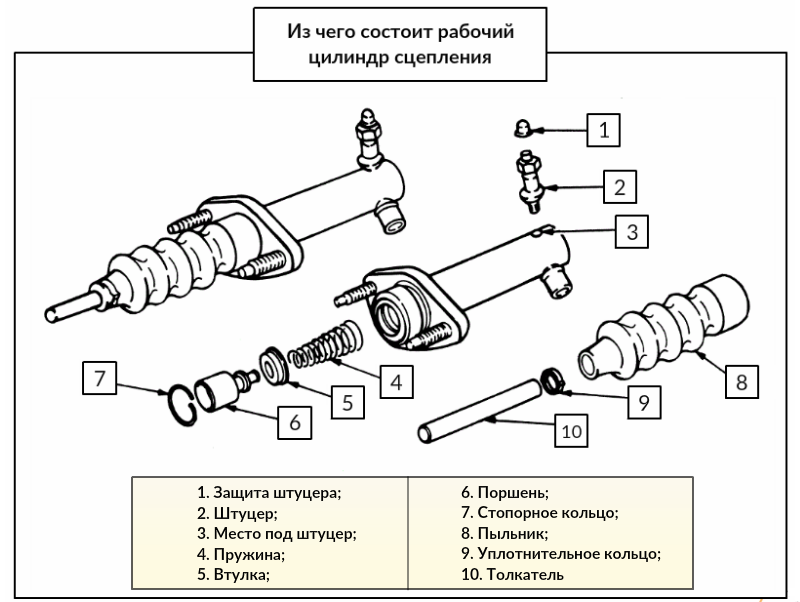

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как приобрести качественный цилиндр сцепления, на что обращать внимание

Первым на что следует обращать свое внимание при выборе качественного цилиндра сцепления — это его стоимость. К сожалению, сегодня на автомобильном рынке довольно сложно выбрать качественные запасные части для машины, стоимости которых будет значительно ниже средней цены продажи

Прежде чем отправится в автомагазин за новой деталью рекомендуется изучить рынок и все возможные предложения. Лишь после этого, ориентируясь в предложениях смело идти в более удобный автомобильный магазин за необходимым цилиндром сцепления.

На самом деле приобретение качественного цилиндра сцепления является довольно сложной задачей, поскольку полноценно его проверить возможно лишь после установки в автомобиль, прокачки и тестирования. Однако к выбору цилиндра нужно приступать с визуального осмотра на наличие видимых повреждений. Следует осмотреть манжеты, которые не допускают выпускания тормозной жидкости из системы. Они должны быть плотно посаженными и при этом не иметь никаких видимых повреждений.

Далее возможно закрыть как можно сильнее надавить на шток и посмотреть как быстро он вернется в обратное положение, после завершении воздействия на него. Шток должен моментально вернуться на место, тем самым подтверждая нормальную работы возвратной пружины.

Также самостоятельно можно проверить герметичность системы при малом давлении. Для этого следует закрыть пальцами выпускной и впускной штуцеры, через которые проходит тормозная жидкость по системе. Нажав повторно на шток, не должен сечь воздух из стыков конструкции и герметичного манжета.

На самом корпусе также не должно быть видимых повреждений — сколов, ударов, трещин, вмятин. Поскольку эта часть автомобиля довольно часто находится под воздействием внутреннего давления при нажатии на педаль сцепления.

Устройство и работа сцепления

Сцепление одно дисковое, сухое, постоянно замкнутого типа, с центральной нажимной диафрагменной пружиной и гасителем крутильных колебаний на ведомом диске.

Ведущей частью сцепления является неразборный узел, помещенный в картере 7 и включающий в себя кожух 1 (рис. 60), нажимной диск 4, нажимную пружину 2 и ряд других деталей. Этот узел крепится к маховику 6 болтами 8. Между маховиком и нажимным диском на шлицах ведущего вала 9 коробки передач расположен ведомый диск 5 с фрикционными накладками, который соединен со ступицей через гаситель крутильных колебаний.

Рис. 60. Сцепление: 1 — кожух сцепления; 2 — нажимная пружина; 3 — ступенчатая заклепка; 4 — нажимной диск; 5 — ведомый диск; 6 — маховик; 7 — картер сцепления; 8 — болт; 9 — ведущий вал коробки передач; 10 — муфта подшипника выключения сцепления; 11 — вилка выключения сцепления; 12 — шаровая опора вилки; 13 — подшипник выключения сцепления; 14 — упорный фланец нажимной пружины; 15 — чехол вилки выключения сцепления; 16 — пружина; 17 — опорное кольцо нажимной пружины; 18 — толкатель вилки выключения сцепления; 19 — регулировочная гайка; 20 — контргайка; 21 — защитный колпачок; 22 — цилиндр привода выключения сцепления (рабочий) ; 23 — оттяжная пружина вилки; 24 — скоба пружины; 25 — штуцер для прокачки.

Подшипник 13 выключения сцепления действует на лепестки нажимной пружины через упорный фланец 14, который через соединительные пластины и заклепки 3 соединен с кожухом сцепления.

Привод сцепления — гидравлический. Главный цилиндр сцепления закреплен на кронштейне 11 (рис. 61) педалей сцепления и тормоза, а рабочий цилиндр 22 (см. рис. 60) — на картере сцепления.

Рис. 61. Педаль и главный цилиндр привода выключения сцепления: 1 — корпус главного цилиндра; 2 — компенсационное отверстие; 3 — прокладка штуцера; 4 — штуцер; 5 — стопорная пружинная шайба; 6 — поршень главного цилиндра; 7 — уплотнитель; 8 — поршень толкателя; 9 — крючок; 10 — ось педалей сцепления и тормоза; 11 — кронштейн педалей сцепления и тормоза; 12 — усиливающая пружина педали сцепления (сервопружина); 13 — оттяжная пружина педали сцепления; 14 — ограничитель хода педали сцепления; 15 — педаль сцепления; 16 — толкатель; 17 — защитный колпачок; 18 — стопорное кольцо; 19 — перепускное отверстие; 20 — уплотнительное кольцо (кольцевой клапан); 21 — перепускное отверстие поршня; 22 — рабочая полость цилиндра; 23 — пружина; 24 — прокладка; 25 — пробка; 26 — внутренняя втулка педали; 27 — наружная втулка педали; 28 — распорная втулка; 29 — педаль тормоза.

В поршень 13 (рис. 62) упирается толкатель 4, рабочая длина которого регулируется гайкой 5.

Рис. 62. Рабочий цилиндр и вилка выключения сцепления: 1 — подшипник выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 — толкатель; 5 — регулировочная гайка; 6 — контргайка; 7 — оттяжная пружина; 8 — пробка корпуса; 9 — штуцер для прокачки; 10 — корпус цилиндра; 11 — уплотнительное кольцо; 72-защитный колпачок; 13 — поршень; 14 — уплотнитель; 15 — тарелка; 16 — пружина; 77 — опорная шайба; 18 — стопорное кольцо.

При выключении сцепления усилие от педали 15 (см. рис. 61) через толкатель 16 передается на поршни и 6, которые, перемещаясь в главном цилиндре, сжимают пружину 23. При этом переднее уплотнительное кольцо 20 перекрывает компенсационное отверстие 2, и полость цилиндра разобщается от бачка. Жидкость под давлением через трубку и шланг поступает в полость рабочего цилиндра, перемещая поршень (см. рис. 62) и толкатель 4. Поворачиваясь относительно шаровой опоры 2, вилка перемещает муфту подшипника выключения сцепления, которая через подшипник и упорный фланец 14 (см. рис. 60) прогибает нажимную пружину на опорных кольцах 17. Наружная кромка пружины через фиксаторы отводит нажимной диск 4 от ведомого диска 5 и передача крутящего момента на коробку передач прекращается.

При отпускании педали все детали возвращаются в исходное положение под действием пружин. Уплотнительное кольцо 20 (см. рис. 61) отходит от компенсационного отверстия 2 и восстанавливает сообщение полостей главного цилиндра и бачка.

С июля 1972 г. по ноябрь 1978 г. на описываемых автомобилях устанавливался кронштейн педалей сцепления и тормоза, выпускаемый специально для этих моделей. С декабря 1978 г. устанавливается унифицированный по месту крепления кронштейн, что позволило устанавливать на одном и том же кузове кронштейн с вакуумным усилителем или без него. На унифицированных кронштеинах устанавливается педаль сцепления с автомобиля ВАЗ-2103.

Размеры основных сопрягаемых деталей сцепления и пределы допустимых износов приведены в табл. 6.

Всё про главный цилиндр сцепления

Один из элементов гидравлической системы сцепления – главный цилиндр сцепления (ГЦС), участвующий в передаче усилия с педали на вилку выключения сцепления, прижимающую подшипник к лепестковой пружине корзины. Это один из двух цилиндров, обеспечивающих работу всего гидропривода.

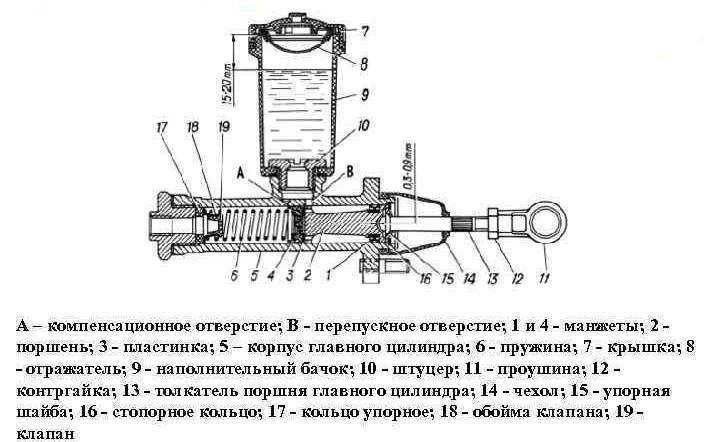

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

• от педали через толкатель (10) на шток (8) передается усилие,
• поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1),
• жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку,
• при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

• сторона руля (левый, правый) – имеет значение при асимметричном креплении,
• есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него),
• способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали,
• материал корпуса: чугун, алюминий, сталь, полимер,
• размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль

Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Ремкомплект ГЦС

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи. Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Установка и замена

Снятие главного цилиндра сцепления проводится в следующем порядке:

1. Откачивание из бачка рабочей жидкости грушей или другим приспособлением.
2. Ослабление обжимного хомута гидрошланга и отсоединение его от приводного штуцера.
3. Отвинчивание штуцера гидропривода.
4. Отвинчивание гаек шпилек крепления привода к кузову автомобиля.
5. Снятие цилиндра.

Установка изделия происходит в обратной последовательности. После установки для приведения цилиндра и всей системы в рабочее состояние проводятся заливка технологической жидкости в бачок и прокачка.

При установке главного цилиндра сцепления, особое внимание уделяется обеспечению герметичности соединения шлангов и трубки, подающей давление на рабочий цилиндр. При недостаточном обеспечении герметичности соединений происходит утечка жидкости и попадание воздуха в систему, что приводит к неполному выключению сцепления или полному прекращению его работы

При недостаточном обеспечении герметичности соединений происходит утечка жидкости и попадание воздуха в систему, что приводит к неполному выключению сцепления или полному прекращению его работы.

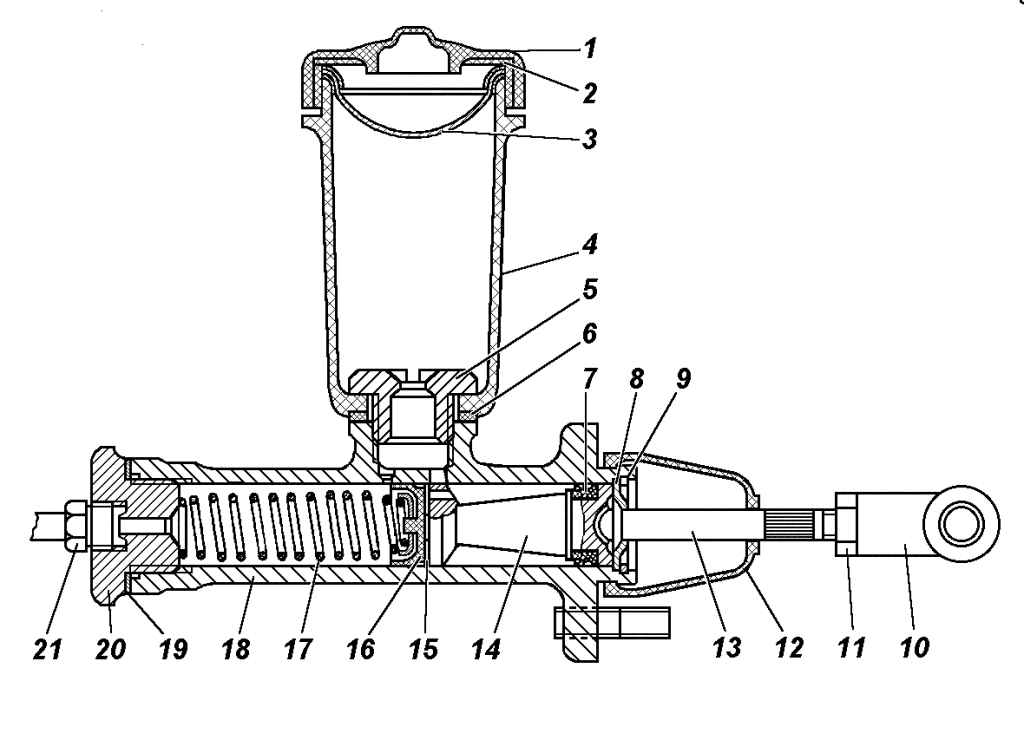

Как работает Главный цилиндр сцепления

Поршень 2 постоянно отжимается пружиной 6 до упора в шайбу 15.
Между головкой толкателя рабочего цилиндра 13 и сферической впадиной на поршне предусмотрен зазор 0,3–0,9 мм, обеспечивающий свободный ход педали.
При нажатии на толкатель поршень перемещается и перекрывает компенсационное отверстие «А» — рабочая жидкость вытесняется из главного цилиндра и через рабочий цилиндр передает усилие на вилку выключения сцепления. Если плавно отпускать педаль, давление в системе падает и вытесненная ранее жидкость возвращается в главный цилиндр. Если же педаль отпускать резко, жидкость не успевает заполнить освобожденное поршнем пространство и в главном цилиндре перед головкой поршня создается разрежение. Жидкость из питательного бачка через перепускное отверстие «Б» и отверстие в головке поршня поступает в полость перед головкой поршня, отодвигает пружинную пластину 3 и сжимает края уплотнительной манжеты 4.
В дальнейшем избыточная жидкость через компенсационное отверстие возвращается в бачок. Обратный клапан поддерживает в системе избыточное давление, оно препятствует попаданию воздуха и выбору зазора в соединениях.
