Ремонт и эксплуатация
Двигатели предназначены для работы с топливом — АИ-92 — АИ-98. На 98-м восьмом бензине бывает, что плохо заводится, но повышает характеристики. Устанавливаются 2 датчика детонации. Пусковой форсунки нет, датчик положения коленвала ДВС расположен в трамблере.
Замена платиновых свеч необходимо делать через каждые 100 000 км, но для их замены приходится снимать верх впускного коллектора.
Объем моторного масла в норме — 5 литров. Объем охлаждающей жидкости — 8 литров. Установлен стандартный вентилятор на валу ДВС.
Был установлен вакуумный расходомер воздуха. Чтобы заменить кислородный датчик, придется через моторный отсек со стороны выпускного коллектора.
В зависимости от манеры эксплуатации, кап ремонт двигателя приходится делать кому-то через 300 000 км пробега, кому-то 350 000 км пробега.
Основная деталь в таких двигателях, которая часто ломается — это натяжной ролик ремня ГРМ. Масляный насос (маслонасос), который похож на ВАЗовский тоже иногда выходит из строя. Средний расход топлива — 11 литров на 100 км пути.
Технические характеристики
На ГАЗель можно установить двигатель серии 1JZ. Технические характеристики этого силового агрегата:
| Количество цилиндрических элементов | 6 |
| Число клапанов на 1 цилиндр | 1 |
| Ход поршневой части | 71,5 мм |
| Диаметр цилиндров | 86 мм |
| Максимальная степень сжатия | 11 |
| Рабочий объем мотора | 2,49 л |
| Мощность | В зависимости от модификации до 280 лошадиных сил |
| Наибольший крутящий момент | 379 Нм |
| Объем бака для топливной жидкости | 95 л |
| Международная экологическая норма | Евро-3 |
| Полная масса агрегата | 217 кг |
| Средний расход топлива на 100 км | 12,5 л |
| Рабочая температура | 90° |
| Средний расход масляной жидкости на 1000 км | 1000 г |
| Ресурс | 400 000 км |
Механизм оборудован жидкостной системой охлаждения элементов. Все цилиндры расположены в 1 ряд. Блок цилиндрических элементов выполнен из чугуна, что позволяет увеличить срок его эксплуатации. В качестве системы питания деталей здесь используется инжектор.
Также силовой агрегат оснащен электрической системой запуска, впускным коллектором переменной геометрии ACIS и газораспределительным механизмом.
Нехитрая имплантация
Весь процесс переоборудования занимает две недели, и в случае с описываемой нами проходит на её технической базе. Из предоставленной клиентом «ГАЗели» вынимается весь силовой агрегат, включая двигатель с проводкой и всем навесным оборудованием, КП с рычагом в салоне, а также карданный вал, родной блок управления («МИКАС»), элементы крепления, выхлопная и система охлаждения. Всё это отдаётся клиенту, хотя было бы неплохо, чтобы компания брала снятые детали на реализацию или утилизацию, тем самым предоставляя клиенту дополнительную скидку. Так что рядом с тюнингерами есть место для бизнеса по продаже неликвида!
В освободившемся моторном отсеке монтируют новые точки крепления под японский силовой агрегат, ставят двигатель с АКП, прокладывают новую проводку. Новый карданный вал изготовляется для каждой машины индивидуально, так как бортовые «ГАЗели» часто удлиняют не в заводских условиях и у них совершенно разная величина колёсной базы, и при установке иного силового агрегата изменяется расстояние от выходного вала КП до редуктора заднего моста. На некоторых машинах меняется и редуктор заднего моста на более скоростной. Определённые изменения вносят и в переднюю облицовочную панель кабины, на которой крепится новый радиатор двигателя и теплообменник АКП, а впереди них монтируют пару электровентиляторов.
Определённые изменения происходят и в салоне машины. На месте длинной кочерги КП на пол ставится высокий подиум (до уровня подушек сидений), на котором монтируют «тойотовский» селектор АКП. Непривычно выглядит и неполноценный набор педалей в ногах водителя, так как педаль сцепления за ненадобностью демонтируется. В некоторых машинах клиентов меняется и родная «газелевская» комбинация приборов на оригинальный от Toyota, спидометр которого размечен до 180 км / ч, а посередине имеется индикация выбранного режима трансмиссии. Сравнительная характеристика двигателей
| Двигатель | УМЗ-4216 | Cummins ISF 2.8 S3129T | Toyota 1JZ-GE | Toyota 2JZ-GE | Toyota 5VZ-FE | Toyota 1UZ-FE |
| Годы выпуска | C 2003 г. | С 2009 г. | 1997–2007 гг. | 1997–2007 гг. | 1993–2004 гг. | 1997–2002 гг. |
| Тип | I-4, бензиновый | I-4, турбодизель | I-6, бензиновый | I-6, бензиновый | V-6, бензиновый | V-8, бензиновый |
| Рабочий объём, cм3 | 2890 | 2781 | 2492 | 2997 | 3378 | 3969 |
| Степень сжатия | 8,8 | 16,5 | 10,5 | 10,5 | 9,6 | 10,4 |
| Мощность, л.с. | 123 при 4000 | 120 при 3200 | 200 при 6000 | 220 при 5800 | 190 при 4800 | 290 при 5800 |
| Крутящий момент, Н∙м | 240 при 2200–2500 мин-1 | 297 при 1600–2700 мин-1 | 251 при 4000 мин-1 | 280 при 4800 мин-1 | 298 при 3600 мин-1 | 407 при 4100 мин-1 |
| Средний расход топлива, л/100 км | 10,7–14* ? | 8,5–10,3 | 9,8–15 | 10,5–18 | 11,1–20 | 9,2–17,4 |
| Масса двигателя, кг | 170 | 214 | 207 | 230 | 190 | 265 |
| Ресурс двигателя, км | 300 000 | 500 000 | 1 000 000 | 1 000 000 | 1 000 000 | 1 000 000 |
В зависимости от модели, характера эксплуатации и пожеланий клиента подбирается соответствующий двигатель. На «Волги», «Соболи» и не эксплуатирующиеся с полной загрузкой «ГАЗели» традиционно ставят 2,5-литровый 200-сильный Toyota 1JZ GE. На более грузоподъёмные «ГАЗели» – 3-литровый 230-сильный 2JZ GE, а для эксплуатации с перегрузом или для ураганной динамики применяют 190-сильный V6 5VZ FE и даже 260-сильный V8 1UZ FE. Кстати, вкупе с V8 идёт уже 5-ступенчатый «автомат».
Разумеется, что чем сложнее и мощнее двигатель, тем выше цена его установки. Минимальная стоимость работы «под ключ» составляет 170 тыс. рублей (учитывая майский курс валют). Но, за «женитьбу» силового агрегата с полным приводом требуется доплата в районе 40 тыс. рублей, за установку приборной панели Toyota ещё 5 тысяч. Небесплатно установят и кондиционер, оригинальную выхлопную систему, ГУР (если прежде он отсутствовал) и др.
Но судя по отзывам владельцев «ГАЗелей», установивших Toyota JZ, операция того стоит.
Цена двигателя 1JZ GTE нового и б\у

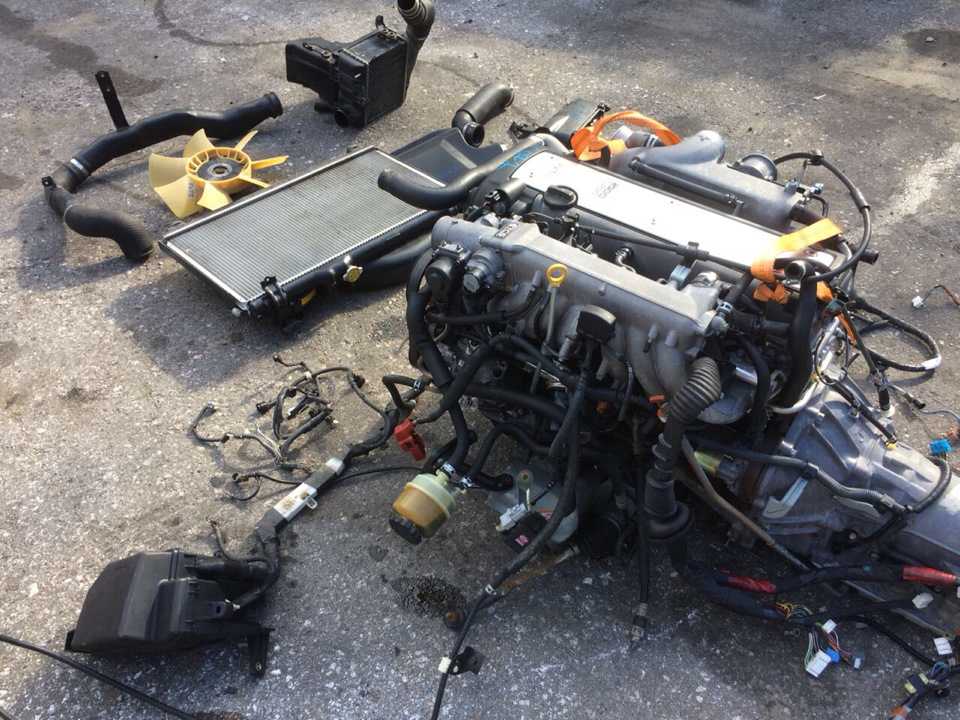

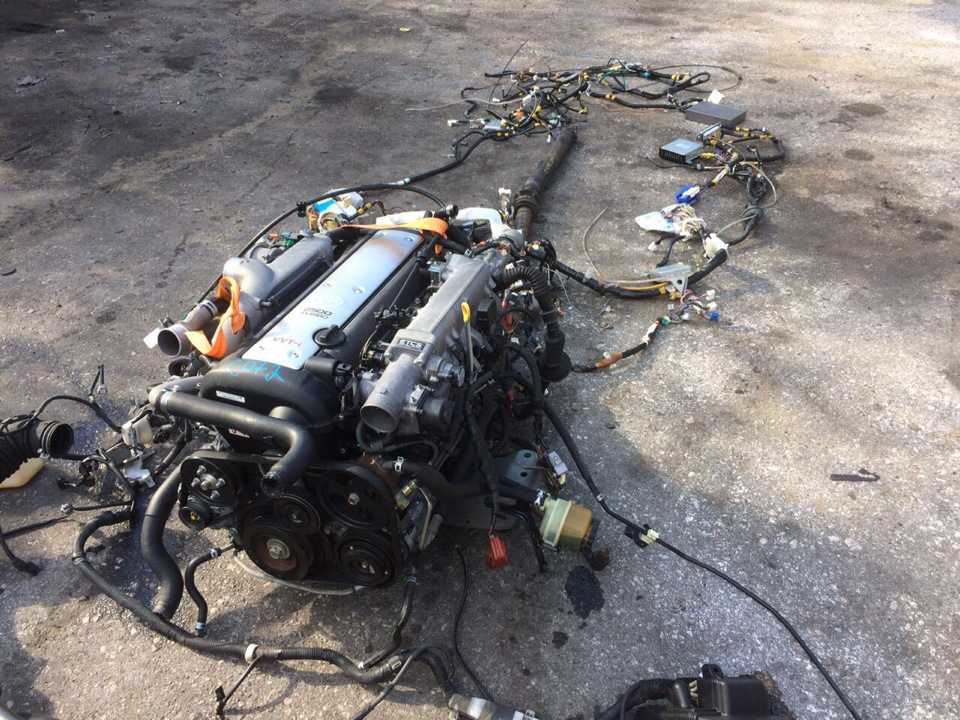

На рынке можно купить как новый двигатель, так и бывший уже в употреблении. Отличаться они будут только ценой. Так как все двигатели, которые приезжают из Европы, проверяются специалистами за рубежом, а потом дополнительно нашими опытными автомеханиками.
При установке контрактного агрегата на автомобиль, на движке меняются все запчасти, которые вышли из строя на новые. Поэтому автовладелец получает за меньшую цену можно сказать почти новый мотор.
Цены на подобные 1JZ GTE следующие:
- контрактный и самый старый двигатель будет стоить около 70 тысяч рублей;
- цена среднего движка с хорошими комплектующими начинается от 100 тысяч рублей;
- максимальная стоимость мотора равна – сто сорока тысячам рублей.
Этот 1JZ GTE всегда можно доработать. Агрегат стал легендой, благодаря мощности и живучести. Если ухаживать за ним, то 1JZ GTE будет радовать автовладельца не только 300 тысяч км, но и все 500000 километров.
Описание
Свап 1jz-gte (этап 3
Toyota Mark II TurboДиван › Бортжурнал › Свап 1jz-gte (этап 3 — проводка)
Еще в процессе установки двигателя выяснилось, что нет «мозгов». Ни у меня, ни у двигателя. Хоть и продавцу мотора предоставил список того, что нужно, но блока управления двигателем в комплекте не оказалось, и у меня не хватило мозгов, чтоб все проверить еще при получении мотора, понадеялся на честность и исполнительность продавца. Описал ситуацию продавцу, но из небольшой переписки понял, что расчитывать на него мне не придется. Поэтому пришлось искать «мозги» самому, помог знакомый с клуба Tourerv, быстро нашел нужные автоматные «мозги».Проводкой решил заниматься тоже сам, нашел нужные распиновки в инете. Нарисовал для себя схемы распиновки мозгов.Распиновка фишки оставшейся в салоне от блока управления 1jz-ge.
Распиновка фишек недостающих для блока управления 1jz-gte.
Суть проста, нужно провода из оставшейся фишки от 1jz-ge соединить с соответсвующими проводами в фишках блока 1jz-gte. С перепиновкой разобрался быстро, но этого оказалось недостаточно для запуска двигателя. Кроме этого нужно было немного перепиновать одну из фишек, которые идут от косы к монтажному блоку в ногах пассажира. Левая фишка на фото.
Распиновку этой фишки найти мне так и не удалось, поэтому пришлось буквально наугад полагаясь на интуицию делать перепиновку, в итоге, хоть и не с первого раза, но удалось завестись! Счастью не было предела
Также пришлось заменить предохранитель AM2 в подкапотном блоке предохранителей, так как при попытке запуска до перепиновки фишки в ногах пассажира этот предохранитель сгорает. Ниже выложу схему перепиновки той самой фишки (которая слева на фото). Если смотреть на фишку со стороны проводов, то ключевые провода будут располагаться так:
Остальные я не стал обозначать за ненадобностью. В общем нужно провода 1 и 2 поменять местами, а провод 3 просто обрезать и изолировать.В этот же вечер впервые выехал из гаража.
салон был весь распотрошен проводкой наружу поэтому прокатиться пока не получилось. На тот момент уже выявилась проблема с помпой, масло залитое в полость бывшего насоса на высоких оборотах выдавливало через трубку, оставленную мной в качестве сапуна. Но будучи под впечатлением я не обратил на это должного внимания. На следующий день салон был приведен в порядок, вся проводка уложена как надо, панель собрана. Наметил первый выездной тест на вечер.
В итоге выяснилось, что помпа безбожно давит тосол в полость бывшего насоса, а оттуда уже через «сапун» в подкапотное пространство. В общем нужно было что-то делать с помпой, колхозить родную уже не хотелось, решил ставить другую без маслонасоса. Сначала хотел поставить помпу от соарера, нашел заднюю часть помпы, оплатил, так как передняя часть помпы такая же как на атмо, причем она у меня уже была, решил обойтись только задней частью, и опять у меня не хватило мозгов сначала попросить фото этой задней части помпы. В итоге когда получил эту заднюю часть, оказалось что она полностью идентична моей родной задней части помпы, в общем две недели ожидания прошли впустую. Затем нашел уже помпу полностью в сборе от сотого турбомарка, и снова неделя ожидания. Таким образом почти месяц машина просто стояла в гараже в ожидании помпы, все остальное было готово.Для справки скажу, что в 90-х турбо родную помпу с маслонасосом можно заменить на обычную помпу без маслонасоса:1 — помпой от турбомаркообразного с кузова jzx100 или jzx1102 — помпой от соарера jzz30 с мотором 1jz-gte TTПричем достаточно только задней части помпы от вышеуказанных моделей, а передняя часть подходит от любого jz-мотора, даже от атмосферного (кроме 1jz-gte tt).И вот наконец-то была получена помпа от сотого турбо. В этот же день все было собрано и мотор снова заработал, спустя почти месяц ожидания. И наконец-то машина поехала нормально без проблем. Некоторое видео. Заезд с турбо марком jzx100 (у сотого стоковый интеркулер, скорее всего из-за этого слил).
Просто замер до сотни.
Ну и так просто.
На всем этом работа с проводкой не закончилась, все работало хорошо, кроме режимов L и 2 на автомате, то есть в любом из этих положений селектора, АКПП работало так же как на D. Все тот же знающий человек, который собственно во всем меня консультировал по проводке и не только (SanyaLexx с клуба tourerv.ru, за что ему отдельное спасибо) подсказал, что нужно прокинуть два провода от фишки мозгов к белой фишке (которая идет с косы, к разъему слева от мозгов).Нужно провод «2» с правой фишки мозгов (фиолетовый провод) соединить с соответствующим по цвету проводом из белой фишки.Также провод «L» с правой фишки мозгов (зеленый с черной полосой) соединить с соответствующим проводом в той же белой фишке.
На что способны кулибины или мама, я купил JZ
Начнем, пожалуй, с машины той же марки — Toyota Altezza:
На машинах, с такими двигателями ездят пилоты команды Team TS, выступающие на RDS, в котором это наверное, самый популярный двигатель.
Эти двигатели любят начинать ставить в RX8, правда заканчивается все это правильым результатом очень редко. Почему — описано в моей статье про роторные двигатели. Одним из таких умельцев стал небезизвестный харвестр, который сумел сделать невозможное))) Владелец рад)
Легендарные Японские моторы 1JZ GTE 2JZ GTE — Все про свап
Не отстают и владельцы RX7:
Были даже полноприводные версии rx8 на данном движке, но это уже какой то космос.
Легендарные Японские моторы 1JZ GTE 2JZ GTE — Все про свап

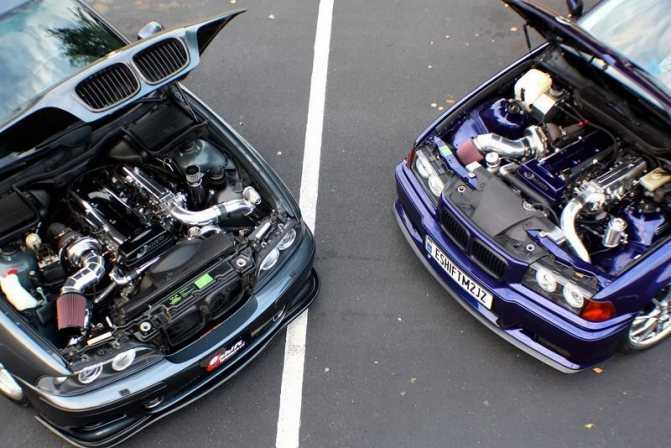

Немецкие машины так же смогли подружить с японским сердцем — это 2 очень стильных BMW, ничем не отличающиеся от обычных внешне, однако в них кипит японская кровь) Это пятерка E39 и тройка e36:
Легендарные Японские моторы 1JZ GTE 2JZ GTE — Все про свап
Заядлые конкуренты Toyot’ы — владельцы Nissan’ов тоже нередко прибегают к установке JZтов) пример тому этот Nissan 180SX
Легендарные Японские моторы 1JZ GTE 2JZ GTE — Все про свап
а так же данный Nissan Silvia
Легендарные Японские моторы 1JZ GTE 2JZ GTE — Все про свап

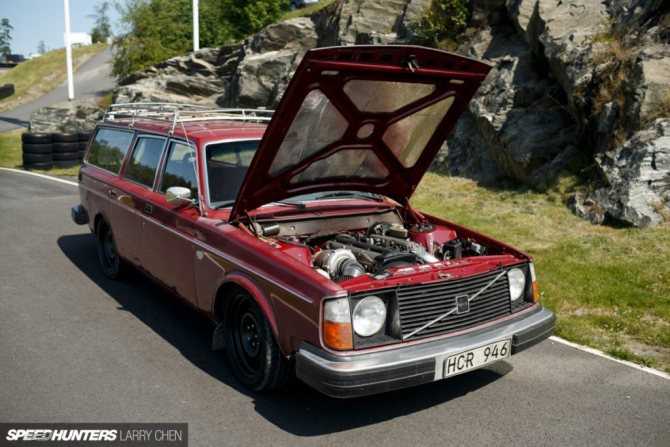

Я думаю многие слышали что Volvo — машина для пенсионеров, однако попадаются машины-пенсионеры для молодых духом))) Не удивляйтесь если такой олдскульный кар обгонит вас на 250км\ч)))
Легендарные Японские моторы 1JZ GTE 2JZ GTE — Все про свап
Это лишь малая часть, теперь можно перейти к отечественному производителю. Главное условие — наличие места, которого под капотом старичка ГАЗ 21 предостаточно. Чем и воспользовался владелец, тперь этот «старичок» даст прикурить многим.
Легендарные Японские моторы 1JZ GTE 2JZ GTE — Все про свап
Владельцы моделей помладше тоже присматриваются к 2JZ. Некоторые присматриваются а нектороые делают. На этой 31й волге не только двигатель но и приборная панель от марка, это довольно мило)))…
Недостатки поломки и проблемы двигателя 1JZ GTE
Турбо ДВС от компании Тойота остро нуждается в должном уходе и бережном отношении к нему. Например, регулировку тепловых зазоров нужно проводить каждые 100 тысяч километров пробега. А масло менять лучше каждые 5 тысяч километров, а не 10, как указывает производитель. Опытные механики говорят, что таким образом можно двигатель сохранять в чистоте очень долгое время. Несмотря на высокие финансовые вложения в дорогое фирменное масло, автовладелец не будет тратиться на капитальный ремонт каждые 150 тысяч км.
Похожая статья Двигатель ВАЗ 11186, технические характеристики и ресурс
Ремень по руководству производителя меняют через 100 тысяч км, хотя на практике жизненный ресурс ремня ГРМ не больше 80 тысяч. Поэтому необходимо следить за ним, вовремя находить трещины, надрывы, которые могут привести к выходу его из строя. Однако плюсом для автовладельцев 1JZ GTE является то, что этот ремень не гнет клапана в случае его обрыва.
Обязательная замена воздушного и топливного фильтрующего устройства через 40 тысяч километров. При загрязнении этих фильтров, двигатель 1JZ GTE начинает сильно перегреваться. Это приводит к деформации катушек зажигания свечей. Поэтому не стоит пренебрегать советами механиков, если даже фильтрующее устройство чистое на вид.
Фильтр в баке не меняется до капитального ремонта. Так что за ним можно особ не приглядывать. Свечи зажигания лучше заменять через 20 тысяч км, а охлаждающую жидкость – через 40 тысяч км. Если автомобиль стоит на стоянке и редко используется, то антифриз лучше заменить через 2 года, а не ждать, когда машина пройдет 40 тысяч км.
А теперь перейдем к детским болезням двигателя и основным неисправностям агрегата 1JZ GTE.
Первой детской болезнью становится перегрев шестого цилиндра 1JZ GTE. Это конструктивная недоработка инженеров компании Тойота. Смазывающее средство плохо охлаждается в агрегате, в результате чего, автовладелец покупает специальные ремкомплекты, которые помогают доработать и исправить эту болезнь.
В двигатели 1JZ GTE устанавливается керамическая турбина. Со временем эта деталь приходит в негодность и разрушается. Осколки турбины могут повредить важные детали агрегата и привести к капитальному ремонту его
Поэтому важно один раз в год бывать на профилактическом техническом обслуживании и проверять турбину
Один ремень приводит в действие все навесные механизмы мотора. Этот ремень не любит, когда автовладелец водит машину агрессивно. Резкие торможения и разгоны уничтожают ремень двигателя в первые два года эксплуатации машины. Поэтому этот движок подходит больше для тех, кто любит легкую и спокойную езду.
Похожая статья Технические характеристики двигателя Toyota дизель 2СТ
Второе поколение отличается слабым фазорегулятором VVTi. Через 50 тысяч километров пробега он может потечь. Поэтому автовладельцу потребуется его заменить. Вообще этот элемент очень нежный, поэтому рекомендуется проверять его на наличие поломок при каждом техосмотре.
Помпы и сальники распределительных валов также дают о себе знать уже после 50 тысяч километров. Конечно, вовремя проведенная диагностика и смена оборудования агрегата 1JZ GTE сможет быстро вылечить устройство. Но, если затянуть с этим, то автовладелец уже не отделается простым ремонтом мотора.
Вискомуфта и ТНВД 1JZ GTE тоже недолгожители в этих сериях мотора. Но подобные проблемы вызваны по большей части эксплуатацией агрегата нежели просчетами инженеров компании Тойота.
Однако всегда можно купить контрактный двигатель, если родной вышел из строя.
Регламент обслуживания 1JZ GE
Капитальный ремонт в двигателе 1JZ GE возникает не раньше 350 тысяч пробега, но при условии грамотного и своевременного обслуживания. Ниже приводится примерная схема, регламент обслуживания:
Через каждые 10 тыс. км пути надо менять масло. На автомобилях, эксплуатирующихся чересчур активно, замену масла в двигателе надо сокращать в два раза. Объем смазки составляет 4,5 литра. При частичной замене, когда лубрикант выводится из системы не полностью, достаточно залить 4,2 литра. Вот какое масло надо заливать в картер — составы, имеющие допуск SG/SJ. Параметры вязкости по SAE: 5W-30/10W-30;
Каждые 50 тыс. км пробега по мануалу осуществлять проверку зазоров клапанов;
По истечении 40-тысячного пробега производитель рекомендует менять воздушный/топливный фильтры, антифриз. На переднеприводных авто объём хладагента составляет 7 литров, на полноприводных — 7,6 литра;
В промежутке 20-100 тыс. км пробега менять свечи зажигания. Устанавливаются на данный мотор такие модели: NGK BKR5EP11 и Denso PK16R11;
Каждые 100 тыс. км пути заменять ремень ГРМ. Это паспортная рекомендация, а на самом деле, сроки замены надо сократить до 60-70 тыс. км
Важно регулярно, часто, проводить осмотр ремня. На внутренних/внешних его частях не должно быть отслоений от корда, оголений и других повреждений
Важно проверять также натяжной ролик: при нажатии на ремень с усилием 98 Н, натяжитель должен двигаться вниз, а ремень не должен соскальзывать со шкива.
Обзор неисправностей и способы их ремонта
Мотор серии 1UZFE недостатков почти не имеет. А, если они и есть, то связаны исключительно с возрастом или манерой езды водителя. Также к болезням приводит нерегулярное техническое обслуживание.
Однако по отзывам автовладельцев маленький жизненный ресурс имеют свечи зажигания. Кроме этого второй сложностью является замена их. Ремень ГРМ сложная и дорогая штука. Особенно на движках с системой VVTi, когда требуется следить, чтобы цепь не слетела. Иначе погнутые клапана приведут к капитальному ремонту мотора.
Насос масляный также ненадежен на этом двигателе 1UZFE. Слишком часто из-за его поломки падает давление. Она висит на ремне. Поэтому, если заклинит помпа, то решение этой проблемы встанет в серьезный ремонт.
Текут сальники. Резиновые комплектующие высушиваются от перегрева, если водитель часто любит кататься по грунтовым дорогам, выжимая из машины всю мощь.
В первых моделях двигателей внутреннего сгорания 1UZFE проблемной частью является бесконтактная система зажигания. Поэтому самостоятельно лезть и ремонтировать ее не рекомендуется. Для это есть опытные механики в сервис-центрах, которые выполнят профилактический ремонт за низкую цену.
На базе этого двигателя внутреннего сгорания в 1997 году был спроектирован авиационный мотор в Соединенных Штатах Америки. Название ему дали FV2400-2TC.
В 1998 году компания тойота стала выпускать двигателя для лодок также созданные на базе двигателя 1UZFE. Это трехсотсильные лодочные двигателя называются Toyota VT300i.
Благодаря надежности этого мотор, отечественные заводы по сборке автомобилей заказывают свап-комплекты из Японии для установки в транспортные средства Газель, УАЗ, Волга.
А с 1998 года по 2000 мотор держал марку среди топ десяти лучших двигателей года. Такое удается не каждому движку.
Интересное о двигателе
Пытливый ум и беспокойные руки всегда находят применение. Не остался незамеченным и мотор 1GZ-FE. Команда тюнеров из ОАЭ сумела установить его на Toyota GT 86. Более того, дополнительно им удалась попытка оснащения двигателя четырьмя турбинами. Мощность агрегата сразу выросла до 800 л.с. Эта реконструкция названа самым безумным свапом двигателя Toyota GT 86.
Свап этого агрегата производился не только в Эмиратах. В 2007 году японский умелец Кадзухико Нагата, в своих кругах известный как Smoky, показал Toyota Supra с двигателем 1GZ-FE. Тюнинг позволил снимать мощность более 1000 л.с. Изменений было сделано не мало, но результат стоил того.
1GZ-FE установленный на Mark II
В России сибирские «кулибины» решили установить 1GZ-FE на… ЗАЗ-968М. Да, на обыкновенный «Запорожец». И самое интересное – он поехал! Кстати, на YouTube имеются несколько видеороликов, посвященных этой теме.
При использовании этого пути решения вопроса нужно предусмотреть дополнительную охранную сигнализацию автомобиля. Многие автосервисы легко решают проблему отключения иммобилайзера и установки охранной системы.
Технические характеристики 1jz-GE/GTE/FSE объемом 2,5 л.
| Завод-изготовитель | Tahara Plant |
| Марка агрегата | Toyota 1JZ |
| Годы выпуска | с 1990 по 2007 |
| Материал блока цилиндров (БЦ) | чугун |
| Система подачи топлива | инжектор |
| Расположение цилиндров | рядное |
| Количество цилиндров | 6 |
| Клапанов на цилиндр | 4 |
| Длина хода поршня, мм | 71.5 |
| Диаметр цилиндра, мм | 86 |
| Степень сжатия | 8.5 9 10 10.5 11 |
| Объем мотора, см3 | 2492 |
| Мощность двигателя, л.с./об.мин | 170/6000 200/6000 280/6200 280/6200 |
| Крутящий момент, Нм/об.мин | 235/4800 251/4000 363/4800 379/2400 |
| Топливо | 95 |
| Экологические нормы | ~Евро 2-3 |
| Вес двигателя, кг | 207-217 |
| Расход топлива, л/100 км (для Supra III) — город — трасса — смешан. | 15.0 9.8 12.5 |
| Расход масла, гр./1000 км | до 1000 |
| Моторное масло с характеристиками | 0W-30 5W-20 5W-30 10W-30 |
| Объем масла в ДВС в литрах |
|
| Через сколько менять масло, км | 10 000 км пробега, но лучше через 5000 |
| Рабочая температура двигателя, град. | 90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике |
|
| Тюнинг — потенциал — без потери ресурса |
|
Перечень модификаций ДВС серии 1JZ
Рассмотрим версии двигателей этой серии, помимо 1JZ GTE:
- 1JZ-FSE D4 — силовой агрегат с системой прямого впрыска. Степень сжатия мотора 11, мощность — 200 л. с. Модификацию выпускали в период 2000-2007 гг.;
- 1JZ-GE — основная атмосферная версия серии. Было выпущено два поколения этого ДВС. Сначала с мощностью 180 л. с. и степенью сжатия 10. Второе поколение шло с VVTi, изменёнными шатунами и другой ГБЦ. Степень сжатия удалось повысить до 10,5. Трамблёр был заменён на катушки зажигания. В результате мощность атмосферника повысилась до 200 л. с.

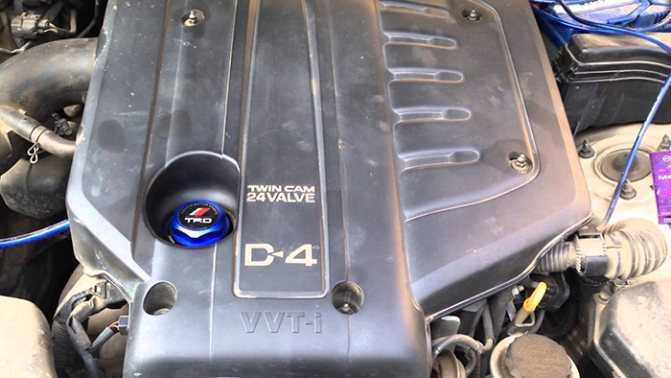

Версия 1JZ-FSE D4 оснащена системой непосредственного впрыска. Выпускалась модификация в период 2000-2007 годы
Из благородного семейства
Как было отмечено, набирающая популярность тенденция по пересадке импортного сердца в отечественные авто в подавляющем большинстве случаев происходит не с новыми автомобилями, а с подержанными. Базовый двигатель такого авто или изрядно поизносился и требует дорогостоящего ремонта, или совсем исчерпал свой ресурс. А в силу исчезновения чиновничьего контроля за применяемыми силовыми агрегатами на зарегистрированных ТС владельцы стараются не просто заменить вышедший из строя стандартный двигатель на более мощный, но и получить в итоге улучшенную динамику, комфорт и увеличенный ресурс. В связи с этим своё место под капотом «ГАЗелей», «Соболей», «Баргузинов» и «Волг» вполне заслуженно занимают проверенные временем 6-цилиндровые моторы Toyota с рядной и V-образной компоновкой цилиндров, легендарных серий JZ и VZ соответственно.
Практика использования этих моторов на японских и американских автомобилях бизнес- и представительского класса Toyota Mark II, Aristo, Crown, Cresta, Chaser, Lexus GS300 и других не раз демонстрировала рекордную надёжность и недостижимый для современных сверхэкологичных турбодвигателей ресурс в один миллион километров. Заложенный в эти двигатели запас прочности и универсальность использования (от седанов бизнес-класса до полноценных внедорожников) позволили размещать эти силовые агрегаты даже в лёгкие коммерческие автомобили. Причём вместе с мотором ставится и оригинальная автоматическая КП Aisin, идущая в комплекте с японскими моторами.
Отмечу сразу, что используемые двигатели Toyota не новые и прежде уже поработали в моторных отсеках перечисленных японских автомобилей Toyota и Lexus, но без пробега по РФ. Как отмечают представители нижегородской компании-установщика, у них надёжный поставщик, отбирающий моторы со средним пробегом 70–80 тысяч километров. Учитывая, что а серии 1JZ GE и 2JZ GE рассчитаны на миллион километров, заявленный пробег составляет менее 10 % от их ресурса. Примерно на 300 тысяч км рассчитана и 4-ступенчатая автоматическая трансмиссия Aisin, идущая в комплекте с мотором, но и у них, судя по озвученному пробегу, ещё остаётся 3/4 от ресурса.
Следует сделать ремарку: техническую экспертизу приходящим моторам никто не проводит, а сама компания-установщик, кроме стандартной процедуры смены технических жидкостей, ремня ГРМ, свечей и фильтров, в силу экономии времени и средств заказчика не проверяет состояние поршней (ЦПГ), клапанов (ГРМ) и коленвала (КШМ). Поэтому у заказчика, согласно российскому законодательству, после переоборудования есть ровно 14 дней, чтобы убедиться в работоспособности установленных на его авто узлов и агрегатов.
Просматривается прямая зависимость ресурса силового агрегата от характера последующей эксплуатации «ГАЗели», а также от регулярности обслуживания и качества применяемых смазочных материалов и топлива. Но даже в случае не самой прилежной и бережной эксплуатации можно рассчитывать на то, что АКП сбережет двигатель лучше среднестатистического водителя, орудующего механической КП, просто потому, что исправный гидротрансформатор АКП Aisin не допустит ударной нагрузки на двигатель, которая на машинах с механической КП происходит в момент бросания педали сцепления.
Специально для штатной работы силового агрегата установщик сохраняет заводские блоки управления двигателем и КП, а также их заводские настройки.
Тюнинг двигателя Toyota 1JZ-FSEGEGTE
Turbo/Twin Turbo 1JZ
В тюнинге джейзетов существует единственно верный путь увеличения мощности, естественно, это наддув. Пытаться переделать 1JZ-GE в 1JZ-GTE смысла нет, при одинаковом коленвале, блок GTE отличается маслоканалами и маслофорсунками, кроме того, городить такой колхоз гораздо более затратное мероприятие, нежели просто купить и установить контрактный двигатель Тойота 1JZ-GTE, их стоимость не так уж и велика. Если вы человек жутко упертый, тогда можно заморочиться с валами с фазой 264 … 272, делать портинг ГБЦ, холодный впуск, дроссельную заслонку от 1JZ-GTE, ставить прямоток на 2.5″ трубе… в конце концов, все равно придете к свапу twin turbo-вого 1JZ-GTE. Полноценно переделать 1JZ в 2JZ не выйдет, высота блока 2JZ отличается на 14 мм и придется ставить короткие шатуны, в результате имеем повышенные нагрузки на шатуны, стенки цилиндров,склонность к масложору и прочие радости, для мощного мотора это неприемлимо.
В общем имеем 1JZ-GTE, для городского тюнинга хватит обычного бустапа, поэтому ставим насос Walbro 255 lph, выбрасываем катализатор и строим выхлоп на 3″ трубе, полный выхлоп, без заужений, холодный забор воздуха, это позволит на штатном ЭБУ поднять давление с 0,7 бар до 0,9. Далее покупаем бустап мозг Blitz (либо другой), бустконтроллер, блоуофф, интеркулер и дуем 1.2 бара. Такой простой чип-выхлоп-насос, позволит поднять мощность на 100 л.с., после чего заканчиваются стандартные форсунки и турбины.Если мотор 1JZ-GTE для вас по-прежнему не едет, тогда смотрим дальше…
Дальше нужно заказывать турбокит на базе турбины Garrett GTX3076R, толстый 3-х рядный радиатор, масляный радиатор, забор холодного воздуха, заслонка 80 мм, насос Walbro 400 lph, армированные топливные шланги, форсунки производительностью 800 сс, валы фаза 264, выхлоп на 3.5″ трубе, настройка на APEXI PowerFC или AEM Engine Management Systems. Подобные конфигурации обеспечивают до 550-600 л.с., АКПП на 1JZ, при такой мощности, обязательно потребует усиления.Если и этого мало, тогда ищите киты на базе Garrett GTX3582R, в мотор ковку на усиленных шатунах Carrillo, форсы 1000 сс и дуйте до 700-750 л.с. До 1000 л.с. на 1JZ можно дойти с помощью Garrett GT4202, но этим занимаются единицы… Для еще большего увеличения мощности практикуется перенос готовой головы, со всем сопутствующим, на блок 2JZ, тем самым получая больший рабочий объем, отсутствие лишней возни, и существенно возросшую мощность, в народе такой мотор называют 1.5JZ.
РЕЙТИНГ ДВИГАТЕЛЯ: 5-
