Какая коробка подойдет на ваз 2106, устройство, замена и установка

Разборка и сборка КПП Ваз 2101

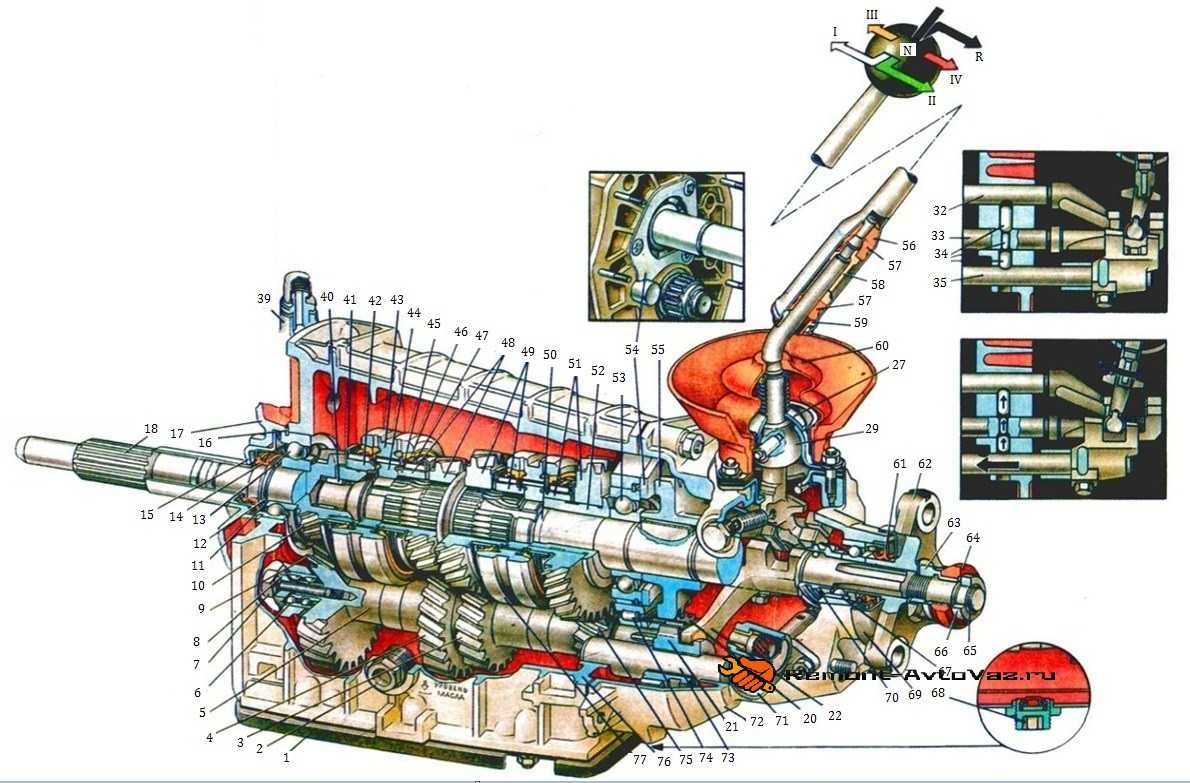

Схема коробки переключения передач Ваз 2101: 1 – вилка включения заднего хода; 2 – оттяжная пружина рычага переключения передач; 3 – направляющая чашка рычага; 4 – шаровая опора рычага; 5 – рычаг переключения передач; 6 – сферическая шайба; 7 – пружина рычага; 8 – стопорное кольцо; 9 – запорная втулка демпфера; 10 – упругие втулки демпфера; 11 – дистанционная втулка демпфера; 12 – упорная подушка демпфера; 13 – стержень рычага переключения передач; 14 – вилка включения третьей и четвертой передач; 15 – вилка включения первой и второй передач; 16 – шток вилки включения первой и второй передач; 17 – шток вилки включения третьей и четвертой передач; 18 – шток вилки включения заднего хода; 19 – блокировочные сухари; 20 – крышка фиксаторов; 21 – втулка; 22 – пружина фиксатора; 23 – шарик фиксатора; 24 – задняя крышка коробки передач; 25 – включатель фонаря заднего хода Ваз 2101; 26 – дистанционная втулка штока вилки заднего хода.

Первичнывй вал Ваз 2101 КПП

Устройство первичного вала Ваз 2101: 1 – стопорное кольцо; 2 – пружинная шайба; 3 – подшипник; 4 – первичный вал; 5 – пружина синхронизатора; 6 – блокирующее кольцо синхронизатора; 7 – стопорное кольцо; 8 – подшипник.

Вторичный вал коробки переключения передач Ваз 2101

Устройство вторичного вала Ваз 2101: 1 – стопорное кольцо; 2 – пружинная шайба; 3 – ступица синхронизатора; 4 – муфта синхронизатора; 5 – стопорное кольцо; 6 – блокирующее кольцо синхронизатора; 7 – пружина синхронизатора; 8 – шайба; 9 – шестерня III передачи; 10 – вторичный вал; 11 – шестерня II передачи; 12 – шайба; 13 – пружина синхронизатора; 14 – блокирующее кольцо; 15 – стопорное кольцо; 16 – ступица синхронизатора; 17 – муфта синхронизатора; 18 – стопорное кольцо; 19 – блокирующее кольцо синхронизатора; 20 – пружина синхронизатора; 21 – шайба; 22 – шестерня I передачи; 23 – втулка шестерни I передачи; 24 – подшипник; 25 – шестерни заднего хода; 26 – пружинная шайба; 27 – стопорное кольцо; 28 – шестерня привода спидометра; 29 – задний подшипник; 30 – сальник; 31 – фланец эластичной муфты; 32 – гайка; 33 – уплотнитель; 34 – центрирующее кольцо; 35 – стопорное кольцо.

Кулиса Ваз 2101

Устройство рычага переключения передач Ваз 2101: 1 – болт оттяжной пружины; 2 – шайба; 3 – оттяжная пружина; 4 – прокладка; 5 – направляющая чашка; 6 – прокладка; 7 – шайба; 8 – ограничительный болт; 9 – рычаг переключения передач; 10 – шаровая опора; 11 – сферическая шайба; 12 – пружина; 13 – опорная шайба; 14 – стопорное кольцо; 15 – прокладка; 16 – фланец; 17 – пружинная шайба; 18 – гайка; 19 – манжета; 20 – внутренний чехол; 21 – стержень рычага; 22 – рукоятка; 23 – упорная подушка; 24 – упругая втулка; 25 – дистанционная втулка; 26 – упругая втулка; 27 – запорная втулка.

Как разобрать КПП Ваз 2101

Для замены деталей коробки переключения передач Ваз 2101 ее необходимо частично или полностью разобрать, для этого следуете данной инструкции: Промойте коробку передач и установите ее на стенде. Слейте масло и снимите картер КПП с прокладкой. Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач – муфту в сборе с подшипником и соединительной пружиной. Снимите картер сцепления (колокол) с прокладкой и передней крышкой коробки передач вместе с сальником и пружинной шайбой

Снимите привод спидометра Ваз 2101 с прокладкой и выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус. Выверните болт крепления вилки переключения третьей и четвертой передач

Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачивание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке.

Снимите стопорное кольцо с конца вторичного вала коробки передач

Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем со съемником снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала

Необходимый инструмент для замены масла

Рассмотрим, какой потребуется инструмент и какие приспособления для того, чтобы замена масла в ВАЗ 2104 произошла максимально быстро и удобно.

• Шестигранник на 12
• Лейка
• Съемник для масляного фильтра

• Тара для слития масла
• Тряпка
• Нож
• Отвертка

В коробке передач и заднем мосту

• Шестигранник на 12
• Ключ/головка на 17

• Тара для масла
• Шприц для заливки масла
• Тряпка
• Игла или тонкая проволока

Это все, что нужно. Как видно из списка покупать придется не много, если и придется вообще. А на то, что необходимо приобрести цена небольшая — так что самостоятельная замена масла на ВАЗ 2104 обойдется вам дешевле, чем поездка на СТО.

Основные неисправности КПП ВАЗ 2106

Являясь механическим устройством, тем более подвергающимся постоянным нагрузкам, коробка переключения передач не может не ломаться. И даже если она будет обслуживаться в соответствии с требованиями завода-изготовителя автомобиля, все равно придёт время, когда она «закапризничает».

К основным неисправностям КПП ВАЗ 2106 можно отнести:

• подтекание масла;
• шум (хруст, треск, визг) при включении скорости;
• нехарактерный для работы КПП звук, изменяющийся при выжимании сцепления;
• усложнённое (тугое) переключение передач;
• отсутствие фиксации рычага переключения скоростей;
• самопроизвольное выключение (выбивание) передач.

Рассмотрим эти неисправности в разрезе причин их возникновения.

Подтекание масла

Подтекание смазки в КПП можно определить по следам на земле или защите картера двигателя. Тянуть с устранением этой проблемы нельзя, т. к. недостаточный уровень масла обязательно повлечёт ряд других неисправностей. Причинами подтекания могут быть:

• повреждение манжет валов;
• износ самих валов;
• высокое давление в КПП вследствие засорения сапуна;
• ослабление затяжки болтов картерных крышек;
• нарушение целостности уплотнителей;
• ослабление затяжки пробки для слива масла.

Шум при включении скоростей

Посторонний шум, возникающий при переключении передач, может свидетельствовать о таких неисправностях:

• неполное выключение сцепления (хруст);
• недостаточный объём масла в коробке (гул, визг);
• износ шестерён или деталей синхронизаторов (хруст);
• деформация колец блокировки (хруст);
• износ подшипников (гул).

Звук, нехарактерный для работы КПП

Появление звука, нехарактерного для нормальной работы КПП и исчезающего при выжимании сцепления, может быть связано с:

• низким уровнем смазки в коробке;
• повреждением шестерён;
• неисправностью подшипников.

Усложнённое включение передач

Проблемы с переключением передач, не сопровождающиеся посторонними шумами, могут свидетельствовать о таких неисправностях, как:

• деформация или повреждение вилок переключения скоростей;
• затруднённый ход штоков вилок;
• усложнённое движение подвижной муфты соответствующей передачи;
• заедание в шарнирном соединении переключающего рычага.

Отсутствие фиксации рычага

В случае если рычаг переключения передач после включения скорости занимает предыдущее положение, скорее всего, виновата оттяжная пружина. Она может либо растянуться, либо же сломаться. Возможно также соскальзывание одного из её концов с места крепления.

Выключение (выбивание) скоростей

При не контролированном выключении передач могут иметь место следующие неисправности:

• повреждена пружина синхронизатора;
• изношен венец синхронизатора;
• деформированы блокирующие кольца;
• повреждены гнёзда штоков.

Таблица: неисправности коробки передач ВАЗ 2106 и методы их устранения

Шум в коробке передач
Шум подшипников	Замените дефектные подшипники
Износ зубьев шестерён и синхронизаторов	Замените изношенные детали
Недостаточный уровень масла в коробке передач	Долейте масло. При необходимости устраните причины утечки масла
Осевое перемещение валов	Замените детали, фиксирующие подшипники, или сами подшипники
Затруднённое переключение передач
Заедание сферического шарнира рычага переключения передач	Зачистите сопрягающиеся поверхности сферического шарнира
Деформация рычага переключения передач	Устраните деформацию или замените рычаг новым
Тугое движение штоков вилок (заусенцы, загрязнение гнёзд штоков, заклинивание блокировочных сухарей)	Отремонтируйте или замените изношенные детали
Тугое движение скользящей муфты на ступице при загрязнении шлицев	Очистите детали
Деформация вилок переключения передач	Выправьте вилки, при необходимости замените их
Самопроизвольное выключение или нечёткое включение передач
Износ шариков и гнёзд штоков, потеря упругости пружин фиксаторов	Замените повреждённые детали новыми
Износ блокирующих колец синхронизатора	Замените блокирующие кольца
Поломка пружины синхронизатора	Замените пружину
Износ зубьев муфты синхронизатора или зубчатого венца синхронизатора	Замените муфту или шестерню
Утечка масла
Износ сальников первичного и вторичного валов	Замените сальники
Ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок	Подтяните гайки или замените уплотнительные прокладки
Ослабление крепления картера сцепления к картеру коробки передач	Подтяните гайки

Как пользоваться механической коробкой

Эксплуатация автомобиля с такой коробкой передач требует определенных навыков и умений, так что у многих, особенно женщин переключение передач на механике вызывает затруднение.

Как переключать передачи

Переключение передач

Первое что нужно запомнить это положение рычага КПП для каждой передачи. Второе – научится выбирать скоростной режим, и диапазон работы каждой из передач.

Скоростные режимы:

• На 1-й передаче 15-20 км/ч;
• На 2-й передаче 30-40 км/ч;
• На 3-й передаче 50-60 км/ч;
• На 4-й до 80 км/ч;
• 5-я для скоростей свыше 80 км/ч.

Но лучше всего, при переключении передачи, ориентироваться на тахометр. Переключатся на повышенную скорость можно раскрутив обороты двигателя 1500 – 2000 об/мин дизельный мотор, или если это бензиновый, то до 2000 – 2500 тыс.

Прежде чем начинать движение всегда убеждаемся в нейтральном положении рычага переключения. Затем левой ногой выжимать сцепление и передвинуть ручки КПП в положение соответствующее первой передаче. Чтобы тронутся с места без рывков и рева мотора, нужно, плавно отпускать сцепление и также легенько давить не педаль акселератора (газа). Далее по достижению скоростного порога, переключаемся на вторую передачу, снова выжав сцепление и отпустив педаль «газ», затем плавно все повторяем.

Включая скорости, их не можно перескакивать, переключать лишь поочередно.

При замедлении нажатием педаль «тормоз» или при торможении двигателем, передачи таким же образом понижаются, только включать уже не следующую вниз по порядку, а выбрать наиболее подходящую по скоростному режиму.

3 совета по правильной эксплуатации МКПП

Несмотря на то, что механическая коробка надежный агрегат, при не правильной его эксплуатации коробка очень быстро может выйти из строя. Поэтому рекомендуется придерживаться таких советов:

Переключать передачи плавно и осторожно, больше половины поломок механической коробки связаны с выходом из строя шестерней и синхронизаторов через небрежное переключение передач. Следите за уровнем масла в коробке

Количество и строки замены регламентированы в руководстве по ремонту

Следите за уровнем масла в коробке. Количество и строки замены регламентированы в руководстве по ремонту

Защитить картер КПП. Поддон очень хрупкий и его можно нечаянно повредить, зацепившись об какое-то препятствие, поэтому, как правило, картер двигателя и коробки передач защищаю от механического повреждения дополнительным экраном.

Связанные термины

• Карданный вал (кардан)
• Кулиса
• Полуось (приводной вал)
• Датчик скорости
• Задний мост
• АКПП (автоматическая коробка передач)

Разница между 4-ступенчатой и 5-скоростной коробками

Как отмечено, ВАЗ-2105 комплектовались двумя коробками – на 4 и 5 скоростей. При этом за основу для создания 5-ступенчатой КПП взяли 4-скоростную версию и немного ее доработали. Поэтому передаточные числа у пятиступки до 4-й скорости идентичны, а вот добавленная 5-я скорость обладает передаточным числом 0,82. То есть, у этой коробки прямой так и осталась 4-я передача.

Рассмотрим более конкретно отличия пятиступки от четырехступки на ВАЗ-2105, а их несколько:

Поскольку для создания 5-скоростной коробки основой была 4-ступенчатая версия, то вполне возможно в домашних условиях самостоятельно модернизировать четырехступку, для чего следует заменить и добавить указанные составные элементы КПП.

Что касается управления КПП ВАЗ-2105, то схема переключения не отличается от ВАЗ-2106 или любой другой модификации с 4-ступенчатой коробкой. В 5-ступенчатой КПП для включения последней скорости достаточно максимально вправо сдвинуть рычаг КПП и толкнуть его вперед, то есть в противоположную задней скорости сторону. Ниже показаны схемы переключения обеих модификаций КПП:

В целом КПП-2105 является очень надежной и способна отработать большой срок без какого-либо обслуживания. К тому же она обладает хорошей ремонтопригодностью и провести ремонт не так уж и сложно. Замена КПП 2105 обычно делается в случае износа посадочных мест подшипников в корпусе или же при его повреждении – пробое, появлении трещин. При остальных поломках (износ или повреждение шестерен, подшипников, валов и т. д), восстановить работоспособность узла удается путем замены сломанных элементов.
Также замена может выполняться в случае установки 5-ступенчатой модификации вместо 4-скоростной, в случае, когда узел был приобретен в сборе, а не только те элементы, которые позволяют модернизировать старую КПП.

Но в любом случае – замена это, модернизация или ремонт, ничего сделать невозможное, пока КПП установлено на авто. Узел в любом случае придется демонтировать, и нужно знать, как снять коробку.

Как заменить КПП на ВАЗ 2106

Перед тем как приступать к демонтажу коробки передач и дальнейшему разбору, необходимо убедиться, что причина неисправности в самой КПП, а не связана с другими элементами. Например, возможны следующие варианты.

1. Масло в коробке ниже минимального уровня или вовсе отсутствует. Как правило, в такой ситуации передачи будут включаться с сильным хрустом и большим трудом.
2. Ослабли крепления коробки, и она болтается. В основном ослабленная коробка заметна на ходу при езде по кочкам.
3. Неисправности сцепления. Вышел из строя привод сцепления, в таком случае если выжать педаль сцепления до упора, то передачи также будут включаться с трудом и сильным хрустом.

Если же есть точная уверенность в том, что причина неисправности кроется непосредственно в коробке передач, то можно переходить к процессу ее снятия.

Демонтаж КПП

Автомобиль нужно разместить над смотровой ямой (если, конечно, нет возможности воспользоваться подъемником). Под задние колеса обязательно надо положить противооткатные упоры, рычаг стояночного тормоза должен быть опущен вниз. Рычаг переключения передач подлежит снятию.

Для этого необходимо, воспользовавшись двумя отвертками, аккуратно развести лепестки верхней втулки. После этого ее надо снять. Затем, приложив небольшие усилия, можно снять втулки А и Б с рычага.

Открутить два винта, крепящих крышку к полу и демонтировать её. Воспользовавшись отвёрткой, ослабить два винта, держащих чехол рычага ручного тормоза и снять его. Открутить винты под передними сидениями, с помощью которых закреплены коврики спереди к полу.

Отодвинуть передние сиденья до упора назад и отогнуть края ковриков.

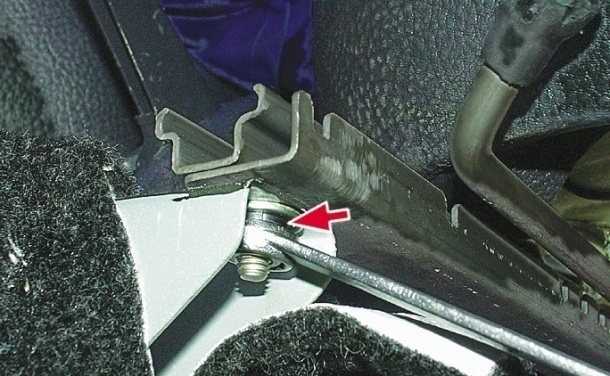

Открутить гайки на передних сидениях, с помощью которых салазки прикреплены к кронштейнам.

Открутить четыре самореза, крепящих накладку к порогу, и снять её (накладки снимаются с обеих сторон).

Поднять коврик пола и отодвинуть максимально вперед, при этом кольцо коврика (А) должно быть продетой через кулису (Б).

Открутить винты, с помощью которых закреплена пластиковая крышка кулисы, и снять её.

Снять шланг, с помощью которого в корпус воздушного фильтра поступает теплый воздух. После отсоединения шланга подвода теплого воздуха нужно, вооружившись гаечным ключом, открутить все болты, с помощью которых крепится стартер, и отодвинуть его вперёд. Отсоединить сливную пробку картера и слить масло в любую подходящую ёмкость.

Снять выхлопную систему, начиная с выпускного коллектора. От фланца коробки передач нужно отсоединить муфту карданного вала (после снятия глушителя). Отсоединить колодку проводов (смотрите фото) от датчика включения сигнала заднего хода (находится непосредственно на КПП в правой ее части).

Подручным инструментом (плоскогубцы или же просто руками) ослабить гайку спидометра и отсоединить конец тросика от редуктора.

Демонтировать рабочий цилиндр сцепления (снимать его полностью не нужно, достаточно достать из кронштейна; шланг цилиндра снимать не обязательно). Открутить четыре болта, с помощью которых крепится крышка картера сцепления

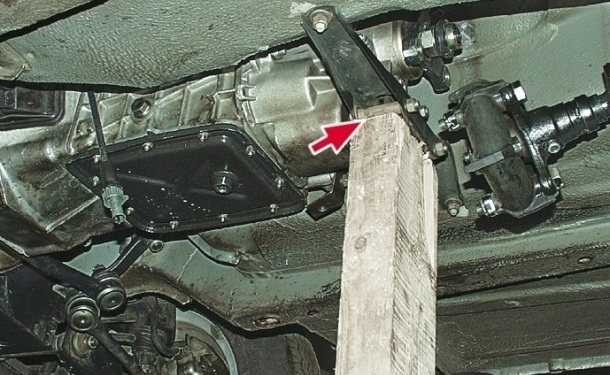

Воспользовавшись любым подходящим деревянным бруском, необходимо подпереть кронштейн, установив брусок одной стороной на поперечину, а другой на землю.

Открутить гайки, с помощью которых поперечина крепится к кузову. Убрать брусок и свести кормовую часть коробки передач. С помощью того же бруска нужно подпереть переднюю часть двигателя, обязательно в месте, указанном на фото.

Отвернуть верхние болты, которыми картер сцепления закреплён к двигателю. Помощник должен поддерживать корму КПП, а в это время нужно отвернуть нижние болты крепления картера коробки передач к двигателю. После всех проделанных манипуляций нужно вместе с помощником вывести коробку передач назад по ходу движения до тех пор, пока первичный вал не выйдет из зацепления с маховиком двигателя. На самом деле ничего сложного в замене данного узла нет, особых знаний и навыков не требуется.

Как происходит разборка устройства

Вне зависимости от того, в чем заключается проблема, нужно обзавестись набором инструментов, куда входят, прежде всего, разнообразные отвертки и специальный удлинитель, который необходим для получения доступа к некоторым гайкам.

При выполнении работы поможет схема КПП ВАЗ и представленная инструкция:

1. Разберите механическое устройство: снимаем коробку и выжимной подшипник, который располагается на первичном валу КПП ВАЗ. Иногда снятие коробки не требуется. В таком случае этот этап можно просто пропустить. Проверьте наличие масла: если оно присутствует внутри, то его нужно удалить.
2. При помощи отвертки подденьте вилочный чехол и отведите его в бок, он остался висеть на вилке. После этого разверните вилку под прямым углом. Нужно демонтировать ее вместе с чехлом. Открутите все гайки, расположенные изнутри, извлеките их, а затем снимите пружинные шайбы, находящиеся за ними. Переложите все удаленные предметы в сторону.
3. Потяните за картер сцепления, отделив его от других элементов. Сразу же за данным устройством можно обнаружить уплотняющую прокладку, которую также нужно убрать. Не забудьте о том, чтобы снять пружинную шайбу. Ее легко обнаружить, ведь на данный элемент указывает специальная стрелка.
4. При помощи подходящего ключа отверните гайки, закрепляющие нижнюю крышку на картере. Удалите гайки и шайбы, находящиеся за ними. После того, как эта процедура была завершена, уберите крышку. Используя отвертку, подденьте подкладку картера, уберите ее. Затем удалите гайки, фиксирующие подушку подвески мотора, снимите подушку с картера (она входит в состав комплекта с поперечиной).
5. Используя специальные инструменты, отверните крепежный элемент, фиксирующий привод от прибора для измерения скорости. Как только вы сделаете это, уберите привод с картера. Переложите коробку на другой бок, при помощи гаечного ключа выверните активатор заднего светильника. После этого отверните болт, закрепляющий вилку для переключения передач.
6. Потяните за механизм, связывающий рукоятку и шток (оно называется кулиса КПП ВАЗ) и перейдите на первую передачу. В некоторых случаях при демонтаже требуется активация двух передач. Благодаря этому действию валики, располагающиеся внутри корпуса, не проворачиваются. Подденьте специальным инструментом кольцо вторичного вала, чтобы убрать его. Отверните на несколько оборотов гайку, фиксирующую фланец муфты, переместите в бок кольцо и заверните обратно гайку.

Используйте инструкции, чтобы разобрать своими руками приспособление и обнаружить, в чем скрывается проблема.  Разные изделия отличаются по своей конструкции, следовательно, переборка КПП Лада производится по другой схеме, нежели КПП у автомобиля ВАЗ. Коробка передач Лада требует особого подхода в процессе ремонта. Если у вас остались сомнение, попросите о помощи у человека, который уже разбирал такое устройство, как секвентальная коробка передач.

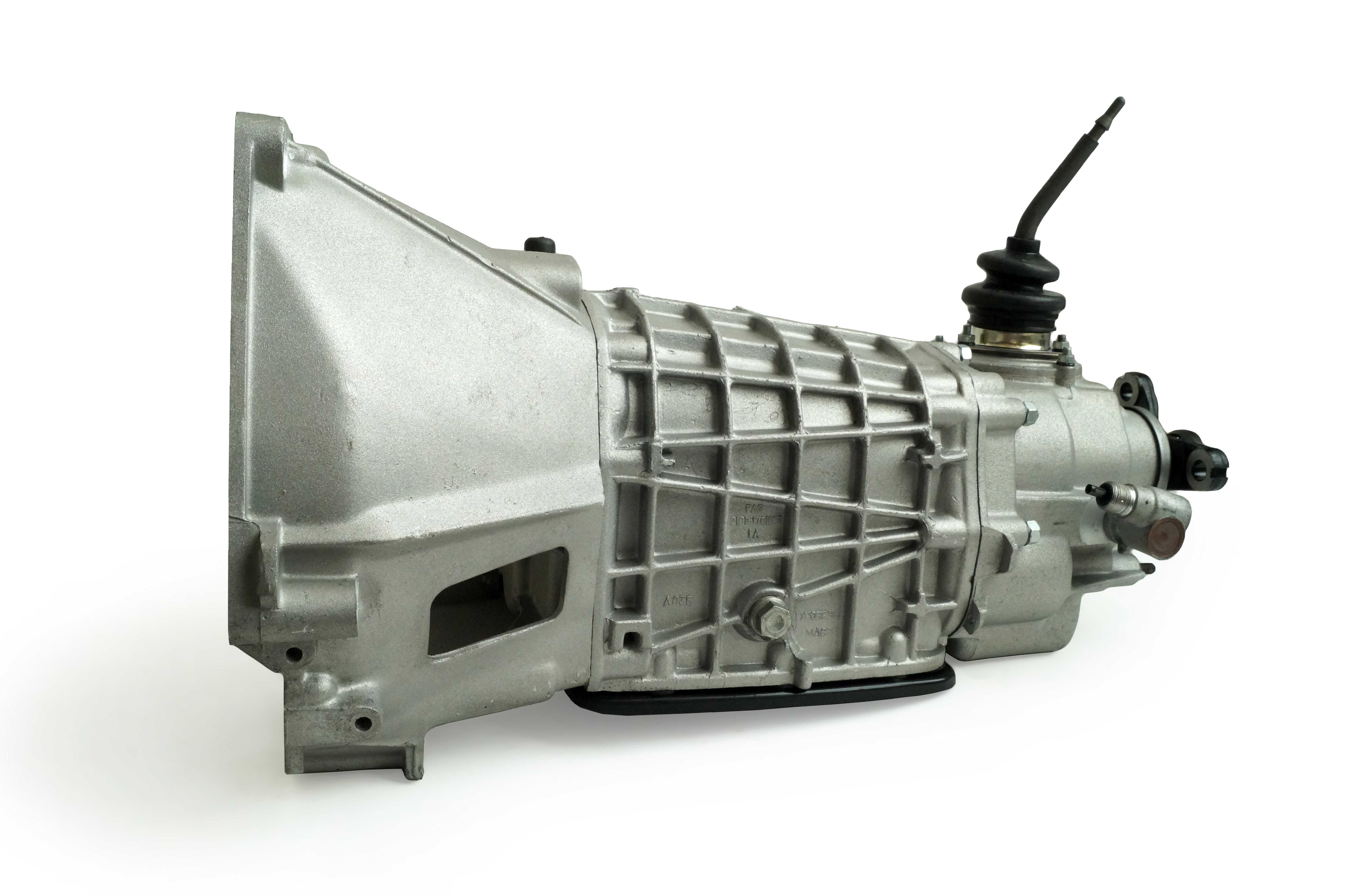

КПП ВАЗ 2106: общие сведения

Коробка передач в автомобиле предназначена для изменения значения крутящего момента, передающегося к колёсам машины от коленчатого вала силового агрегата (в нашем случае через карданный вал). Это нужно для обеспечения оптимальной нагрузки на силовой агрегат при движении машины в различных режимах. Автомобили ВАЗ 2106, в зависимости от модификации и года выпуска, комплектовались четырёх- и пятиступенчатыми КПП механического типа. Переключение скоростей в таких устройствах осуществляется водителем в ручном режиме при помощи специально предусмотренного рычага.

Устройство

Первые «шестёрки» сходили с конвейера с четырехступенчатыми КПП. Они имели четыре передние скорости и одну заднюю. С1987 года ВАЗ 2106 начали комплектовать пятиступенчатыми коробками, с добавленной пятой передней скоростью. Она позволила почти полностью «разгрузить» двигатель машины во время дальних скоростных поездок. Пятиступенчатая КПП была сконструирована на основе четырехступенчатой. Обе эти коробки взаимозаменяемы, а их конструкции во многом похожи.

Четырехскоростная КПП «шестёрки» состоит из:

• картера с крышками;
• первичного, промежуточного и вторичного валов;
• устройства переключения ступеней.

Первичный вал КПП установлен на двух подшипниковых опорах. Один из них (передний) вмонтирован в гнездо на торце коленвала. Задний подшипник находится в стенке картера КПП. Оба подшипника имеют шариковую конструкцию.

Вращение вторичного вала обеспечивается тремя подшипниками. Передний имеет игольчатую конструкцию. Он впрессован в расточку на первом вале. Средняя и задняя подшипниковые опоры установлены в специальном гнезде картера и посадочном отверстии задней крышки соответственно. Они имеют шариковую конструкцию.

На вторичном вале размещены шестерни трёх первых ступеней. Все они зацеплены с шестернями на вале промежуточном. Фронтальная часть вала оснащена специальными шлицами, служащими для крепления муфты синхронизатора третьей и четвёртой скоростей. Также здесь же установлены шестерни заднего хода и привода спидометра. Промежуточный вал также закреплён на двух подшипниках: переднем (шариковом) и заднем (роликовом).

Синхронизаторы ступеней имеют однотипную конструкцию, состоящую из ступицы, муфты, пружин и колец блокировки. Переключение скоростей производится посредством механического привода, который состоит из штоков с вилками, входящими в зацепление с подвижными (скользящими) муфтами.

Рычаг переключения имеет двусоставную конструкцию. Его верхняя и нижняя части соединены при помощи разборного демпфирующего устройства. Это необходимо для того, чтобы упростить демонтаж коробки.

Устройство пятиступенчатой КПП аналогично, за исключением некоторых изменений в задней крышке и конструкции промежуточного вала.

Основные технические характеристики КПП ВАЗ 2106

Главным параметром, определяющим работу КПП, является передаточное число. Этим числом принято считать отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. Ниже в таблице представлены передаточные числа КПП различных модификаций ВАЗ 2106.

Диагностирование коробки, ремонт и замена КПП ВАЗ

Что касается диагностики работы КПП ВАЗ б.у. то в некоторых случаях ее можно провести самостоятельно, но в большинстве случаев тут не обойтись без специалиста. К слову мы выполним диагностику коробки бесплатно и выявим причину. Часто причина кроется не в самой коробке, а например редукторе, сцеплении, тяги и т.д. Чем могут воспользоваться нечестные ремонтные мастерские. Поэтому мы всегда спрашиваем клиентов, в чем проблема и делаем сами диагностику.

После диагностики предлагаем ремонт КПП ВАЗ или другого агрегата вышедшего из стоя. Ремонт коробок в нашей специализированной мастерской выполняется мастерами, которые ремонтируют исключительно механические КПП, что исключает возможные ошибки в сборке и разборке. Стоимость ремонта всегда фиксированная и зависит от модели вашего ВАЗа:

Модель машины ВАЗ	Ремонт снятой КПП без запчастей	Ремонт КПП со снятием и установкой без запчастей	Цена на ремонт КПП с запчастями и установкой или обмен коробки
2107, 2102, 2101, 2106, 2103, 2105, 2104	2000	4000	6000
Лада Нива 4х4, Шевроле нива	2000	5000	8000
2108, 2109, 21099	2000	4000	5000
2110, 2112, 2111	2000	4000	6000
2113, 2114, 2115 старый образец (3 шпильки на стартере)	2000	4000	5000
2113, 2114, 2115 новый образец (2 шпильки на стартере)	2000	4000	6000
Лада калина, приора старый образец (3 шпильки на стартере)	2000	4000	6000
Лада приора, калина старый образец (2 шпильки на стартере)	2000	4000	6000
лада Ларгус, Гранта, Калина тросиковая калина	3000	6000	7000

Из прайса цена на ремонт КПП ВАЗ видно, что самый дешевый ремонт это коробки переключения передач для ваз 2101 -2105 – 2107 и 2108, 2109. Более дорогие в ремонте коробки для ваз 2110, 2112, 2114, 2115 и калина с приорой. Самый высокий ценник это на ремонт тросковых КПП ларгус, гранта и новая калина.

Для экономии времени у нас есть “экспресс обмен КПП ВАЗ” на популярные модели вазов. Прайс на обмен коробки передач приведен выше. Обмен происходит быстрей на час – полтора, нежели ремонт коробки.

На все нами отремонтированные КПП и коробки на обмен имеется год гарантии.

Замена КПП происходит в кратчайшие сроки и обычно составляет 2-3 часа. Время замены указанно с установкой. Если необходимо обменять без установки, то это вообще быстро, привозите снятую коробку нам, а мы отдаем вам целую и полностью рабочую за фиксированную плату.

Если все же вы решите отремонтировать свою коробку, то и это мы сделаем максимально быстро по ценам “Экспресс обмена КПП” включая запчасти.

Масло в КПП ВАЗ 2107

В коробку переключения передач ВАЗ заливается специальное трансмиссионное масло. Оно необходимо для смазки шестерёнок, так как продлевает срок их службы.

Выбор трансмиссионного масла зависит от множества параметров: финансов водителя, рекомендаций производителя и предпочтений владельца того или иного бренда. В коробку «семёрки» можно без сомнений залить трансмиссионное масло следующих компаний:

• УФАЛЮБ УНИТРАНС 85W-90;
• ЛУКОЙЛ ТМ-5 85W-90;
• САМОЙЛ 4404 80W-90 или 85W-90;
• ЯРМАРКА СУПЕР Э-80W-90 или Т-85W-90;
• ТНК ТРАНС ГИПОИД 85W-90 либо 80W-90;
• AGIP ROTRA MP 80W-90 или 80W-95;
• НОРСИ ТРАНС 80W-90 или 85W-90;
• НОВОЙЛ СУПЕР Т 80W-90;
• СПЕКТРОЛ ФОРВАРД 80W-90;
• MP GEAR LUBE-LS 80W-90 или 85W-140 (GL-5).

Марка пользуется неизменной популярность не только у водителей ВАЗ, но и у владельцев иномарок

Как проверить уровень масла в КПП

При подозрении на утечку масла необходимо проверить имеющийся уровень в коробке. Для этого придётся поставить ВАЗ 2107 на смотровую яму и начать работу:

1. Очистить от грязи пробку слива и заливное отверстие на корпусе коробки.
2. Взять ключ на 17 и отвернуть им заглушку заливного отверстия.
3. Любым подходящим предметом (можно даже отвёрткой) проверить уровень масла внутри. Жидкость должна доставать до нижней кромки отверстия.
4. Если уровень ниже, можно через шприц долить необходимое количество масла.

Проверять уровено можно отвёрткой, узкой линейкой, болтом или специальным щупом, купленном в магазине

Как поменять масло в коробке ВАЗ 2107

Чтобы поменять масло в машине, потребуется заранее приготовить:

• ёмкость для слива отработавшей жидкости (не менее 2 литров);
• ключ на 17;
• шестигранник;
• отвёртку;
• ветошь.

ВАЗ 2107 нуждается в замене трансмиссионного масла примерно каждые 3–4 года эксплуатации

Порядок работы

Чтобы работа не принесла неприятностей, лучше всего сразу обложить пространство вокруг коробки ветошью. Далее руководствоваться следующей схемой:

1. Отвернуть пробку заливки масла на корпусе коробки.
2. Ёмкость для слива подставить под заглушку и открыть её шестигранным ключом.
3. Дождаться, пока масло полностью не вытечет из коробки.
4. Очистить заглушку сливного отверстия от старого масла и установить её на место.
5. Через заливное отверстие аккуратно залить свежее масло в объёме 1.5 литра.
6. Через 10 минут проверить уровень, если необходимо, долить ещё смазки и закрыть пробку.

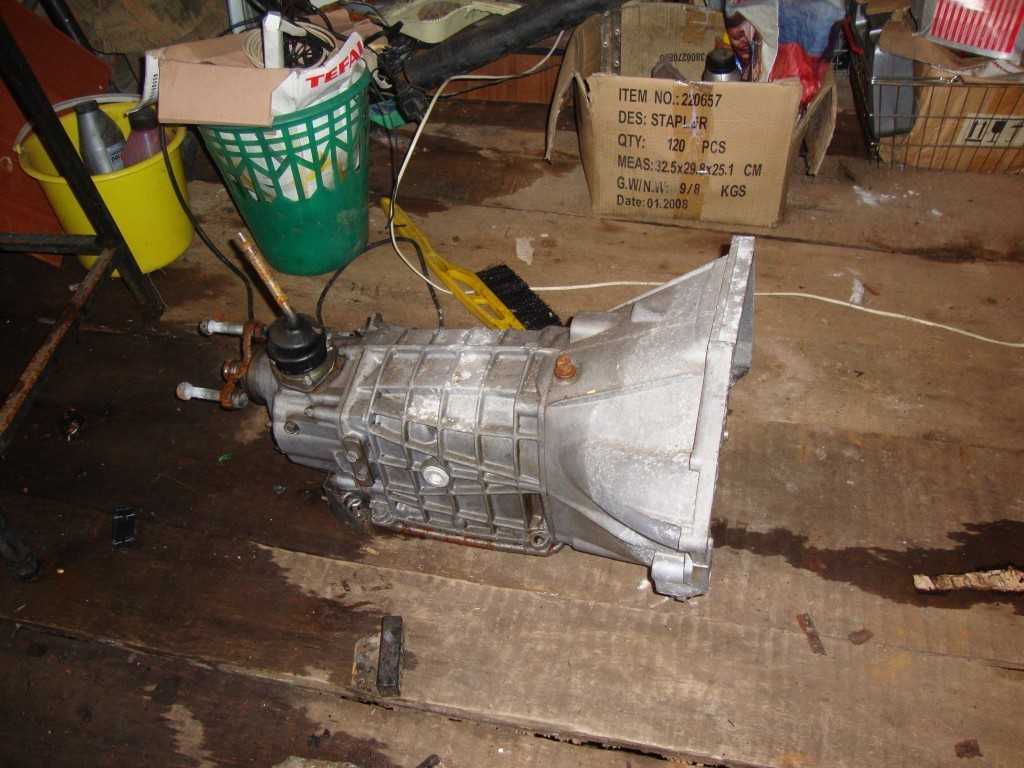

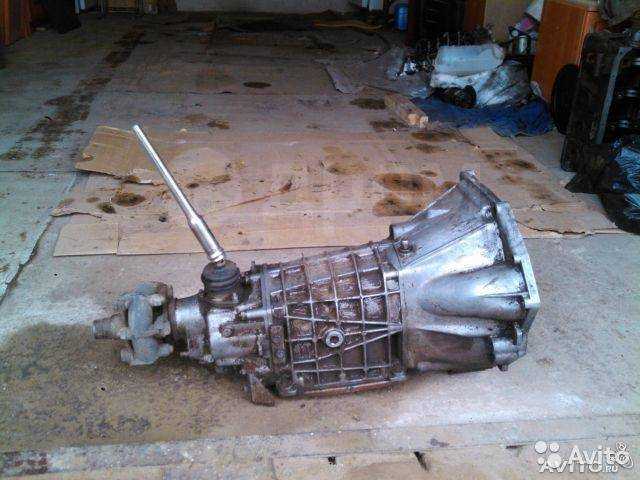

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).
