Тюнинг двигателя «Оки»

Поскольку мощность силового агрегата невелика, тюнинг как таковой не имеет большого смысла: можно добиться прироста до 10%, особенно с перепрошивкой ЭБУ инжекторного варианта мотора, но на общем фоне он не будет ощутим. Технические характеристики двигателей «Ока» не позволяют снять с них много мощности.

В качестве «кастом-проектов» владельцы этих автомобилей могут устанавливать инжектор от двигателя ВАЗ-21083i с улучшенными характеристиками, но это достаточно трудоемкая и финансово затратная операция. По стоимости она примерно равноценна установке китайского TJ376QE, упомянутого выше. На впрысковый двигатель для продолжения тюнинга и снятия большей мощности могут устанавливать компрессор, производить иные доработки по желанию.

За время производства и конвейеров сошло три модели СеАЗ «Ока», с разными модификациями силовых установок, одна из которых была китайского производства («Ока»-11116). Две другие версии этой малолитражки – 1111 и 11113 комплектовались двигателями отечественного производства.

Общее устройство отечественных силовых агрегатов было идентичным, разница между ними была в некоторых конструктивных особенностях, которые оказывали на технические характеристики установок.

История двигателей ВАЗ 1111/11113

Перед разрабатывавшими автомобиль «Ока» инженерами стояла достаточно непростая задача – сделать компактное и доступное транспортное средство, выполненное из распространенных комплектующих и обладающее хорошей ремонтопригодностью. Аналогичные требования выдвигались и к двигателю – он должен был стать простым, надежным и легко чинящимся в случае поломки вне специализированных СТО с квалифицированным персоналом.

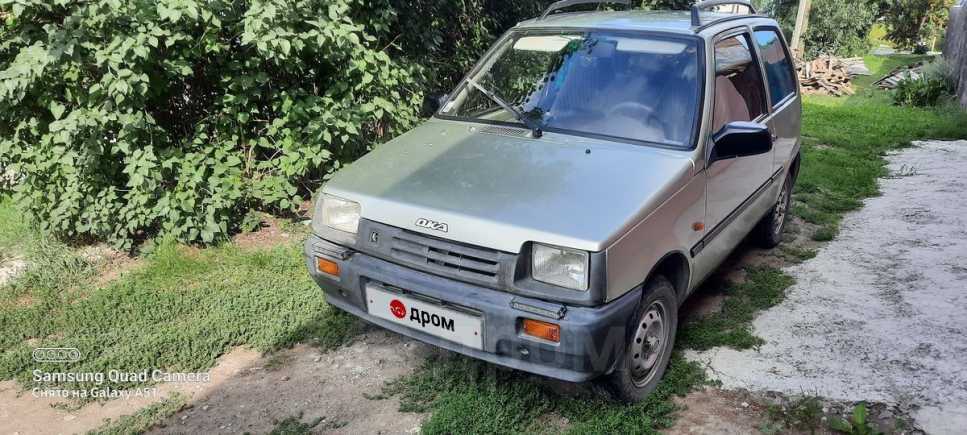

ВАЗ «Ока»:

В первых вариантах «Оки» разработчики применяли двухцилиндровый силовой агрегат от Daihatsu Quore на 30 лошадиных сил. С этим двигателем изготовили несколько прототипов. Но, хотя двигатель обладал отлаженной и надежной конструкцией, от его копирования отказались, поскольку иностранный силовой агрегат требовал высокого качества деталей мотора и культуры сборки. Кроме того, копирование требовало сборки двигателей «с нуля» и освоения соответствующего техпроцесса, а это сделало бы машину неприемлемо дорогой и серьезно сдвинуло время выпуска серийных образцов.

Тогда инженеры обратились к существующим в отечественном автопроме решениям моторов.

Мотор «восьмерки» был уже полностью отработан, поэтому для оснащения нового компактного молодежного авто было принято решение создать двухцилиндровый двигатель на базе «восьмерочного», который на тот момент был основным в производстве ВАЗа. Путем ряда технических манипуляций получился мотор 1111, которым и стали оснащать «Оку».

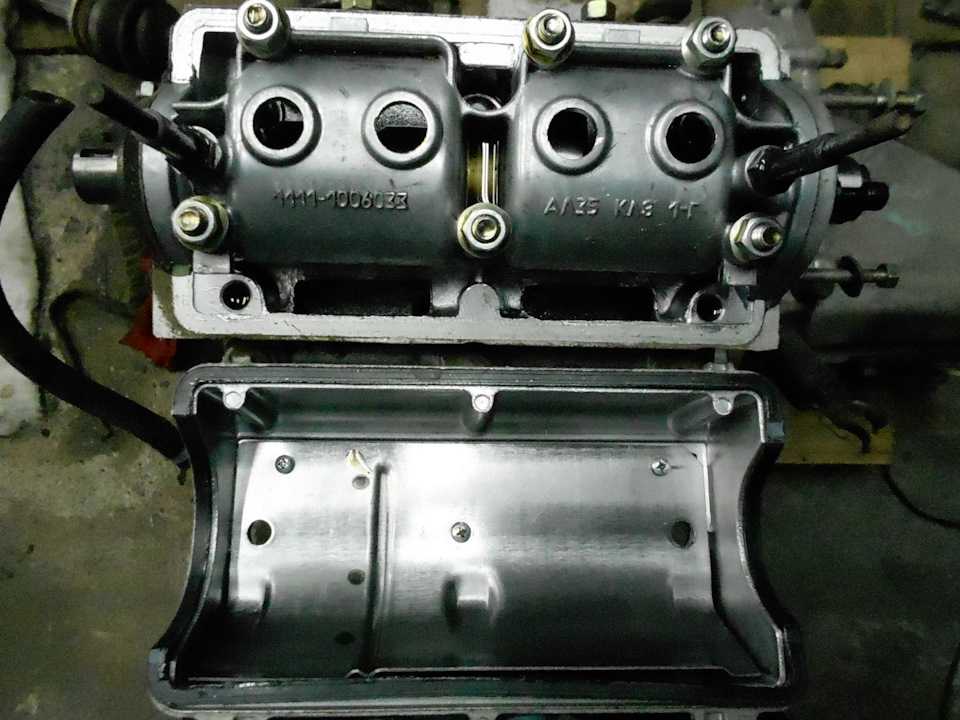

Регулировка зазоров цилиндров

Между стержнем и кулачком клапана в двигателе «Оки» предусмотрен зазор, который компенсирует расширение деталей во время работы. Размер зазора влияет на открытие и закрытие клапана, поэтому за этим необходимо следить каждый день.

Проверка зазора осуществляется только на холодном двигателе «Оки» — все детали в таком случае находятся в стандартном состоянии. Минимальный зазор выпускного клапана должен составлять 0,35 миллиметра, впускного клапана — 0,2 миллиметра. При несоблюдении данных параметров наблюдается нестабильная работа двигателя «Оки».

Счет клапанов осуществляется от распределительного вала: выпускными являются первый и четвертый клапаны, впускными — второй и третий. Регулировка клапанов может проводиться в любой последовательности — соблюдать порядок нет необходимости.

Мотор ВАЗ 1111 – особенности и устройство

650-кубовый мотор 1111 представляет собой «половину» двигателя 2108. Для его создания просто взяли половину двигателя и блока цилиндров, поскольку разработать оснастку под такое решение было проще и дешевле, чем под новый агрегат. Таким образом, 1111-й – двухцилиндровый бензиновый карбюраторный двигатель рядной компоновки, с 2 клапанами на каждый цилиндр и верхней конфигурацией распределительного вала мотора.

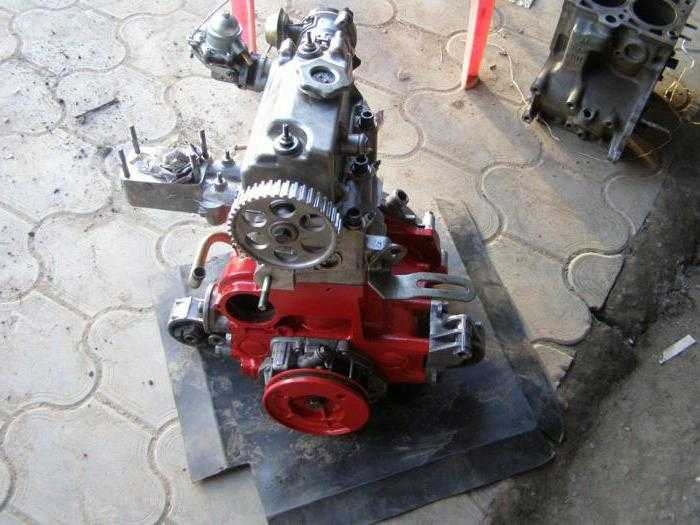

1111 в смонтированном виде:

Основные характеристики двигателя «Ока»:

мощность – 30 сил;
объем – 649 куб. см.;
крутящий момент – максимум 44 Нм на 3400 оборотах;
рекомендуемое топливо – бензин с октановым числом 92;
цилиндров: 2;
тип питания – карбюраторное;
клапанов – 4;
расход горючего – около 4.7 литра на 100 км;
охлаждение двигателя – жидкостное;
экологический стандарт мотора: Евро-0.

Вес и габариты двигателя «Ока»:

вес – 66.5 кг без КПП и сцепления;
габаритные размеры – 550*640*670 мм.

Весь рабочий процесс происходит за два оборота коленвала, благодаря чему мотор испытывает серьезные вибрационные нагрузки. Чтобы их компенсировать, предусмотрены два уравновешивающих вала, снижающих вибрацию мотора.

Интересно: в моторе ВАЗ 1111 бензонасос – не электрический, а с механическим приводом от двигателя.

Подачей топливной смеси управляет карбюратор. Смазочная система, как и в 2108, создана с установкой шестеренчатого насоса. Моторное масло забирается из картера, поступая к парам трения распред- и коленвала. Цилиндры орошаются образующимся в ходе работы коленвала масляным туманом, а газораспределительный механизм мотора и клапанные штоки смазываются самотеком.

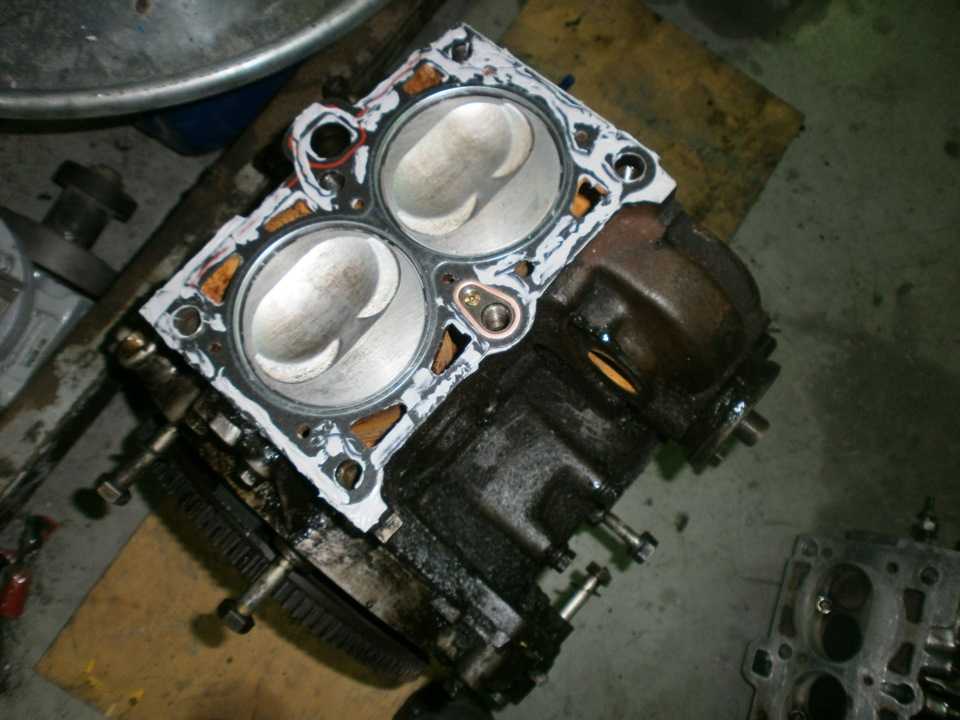

Блок цилиндров

Картер силовой установки вылит из чугуна. Как и на всех ВАЗ-овских моделях, цилиндры не вставные, а расточены в блоке. По всему блоку проходят каналы системы охлаждения (так называемая «рубашка).

Поскольку силовой агрегат – двухцилиндровый, рядный, то в нижней части блока располагается только три опоры для коренных шеек коленвала. В процессе производства высокоточная обработка рабочих поверхностей этих опор выполняется заодно с крышками.

В результате каждой опоре соответствует своя крышка и менять их местами нельзя, иначе возможен разрыв коленчатого вала во время эксплуатации авто. Чтобы исключить вероятность установки крышки на не свое место при ремонте силового агрегата, на них нанесены метки.

Головка блока цилиндров – цельнолитая, алюминиевая. Поскольку ГРМ у мотора – с верхним размещением распредвала, то в ГБЦ предусмотрены постели для вала. Для установки распредвала сделано три постели с крышками. Подшипники вала отсутствуют, их роль играют рабочие поверхности постели и крышки (поэтому при сильном износе опор замене подлежит головка целиком).

В ГБЦ также располагаются и клапаны ГРМ (по 2 на каждый цилиндр). Как обычно, впускной клапан, для обеспечения лучшей наполняемости цилиндра горючей смесью, обладает большим диаметром, чем выпускной.

Фиксация ГБЦ к блоку осуществляется 6-ю болтами. При затяжке крепежей используется определенная схема, что исключает вероятность «перекоса» головки.

Болты требуют этапного закручивания с повышением момента затяжки. Усилие на болтах крепления ГБЦ имеет строго определенные величины, поэтому затягивание необходимо выполнять динамометрическим ключом.

Распределительный вал изготовлен из чугуна, имеет высокую степень обработки рабочих поверхностей – опорных шеек и кулачков. Помимо воздействия на клапана, распредвал также приводит в действие вакуумный бензонасос, для чего на задней его части имеется эксцентрик.

Регулировка тепловых зазоров на моторах «Ока» осуществляется специальными шайбами, устанавливаемыми между кулачками распредвала и клапанами.

Коленчатый вал представляет собой отливку из магниевого чугуна с последующей высокоточной обработкой рабочих поверхностей. Он имеет 3 коренных шейки и 2 – шатунных. 4 щеки вала, находящиеся между шейками, выполняют роль противовесов, снижающих вибрацию мотора при работе. Смазка рабочих поверхностей коленвала осуществляется посредством масляных каналов, проделанных внутри вала.

В передней части коленвала предусмотрены посадочные места под шестерню привода ГРМ и приводного шкива генератора. Сзади помимо фланца для крепления маховика располагается шестерня уравновешивающих валов.

Маховик – отлит из чугуна, зубчатый венец на него посажен «на горячую».

Особенностью маховика является возможность его «переворота». То есть, при сильном износе венца с одной стороны, маховик можно перевернуть, чтобы начать использовать неизношенную часть зубьев.

Подшипники трения коренных и шатунных шеек изготовлены из мягких оловосодержащих сплавов. У опорных элементов коренных шеек на рабочей поверхности проделаны специальные канавки для подачи смазки. Для правильной установки подшипников на их краях имеются специальные засечки.

Уравновешивающие валы предназначены для снижения вибрации силовой установки (а вибрирует он значительно из-за синхронного хода поршней). Представляют они собой два вала, установленные параллельно коленвалу и взаимодействующие с ним посредством шестерен.

Примечательно, что шестерни изготовлены не из металла, а из текстолита или пластика. Поскольку особой нагрузки при работе эти шестерни не испытывают, то особая прочность им не требуется. К тому же использование текстолита и пластика позволило снизить общий вес силового агрегата.

Нижние головки шатуна, как и опоры коленвала, обрабатываются вместе с крышками. Чтобы при сборке не перепутать крышки и не установить их неправильно, имеются метки.

Как снять двигатель ока без коробки

Видео посмотрело: 2752006

Описание: Добрый день читатель, ремонт авто своими руками – это собрание всевозможных инструкций (статьи, видео, фотоотчёты, вопросы/ответы) которые наглядно показывают как сделать ремонт своими руками. Для удобства использования сайта etlib.ru все материалы разделены по маркам и моделям авто, а также на категории и типы материалов. При покупке машины автолюбители все чаще интересуются про ремонт автомобиля своими руками. И так все по порядку, длина кузова вашего автомобиля — 3619, ширина — 1335, высота — 1012 мм. Колесная база составляет 2117 мм. Дорожный просвет 156 мм. Автомобиль оснащается гибридным силовым агрегатом. четырех—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый двигатель приходится по шестнадцать клапанов. Диаметр одного цилиндра составляет 38 мм, ход поршня – 25 мм. Коленвал двигателя разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 12000 оборотов в минуту.

Оригинальное название видео:

Дата выхода: 08. 08. 2013 года

Выложил админ: по просьбе Соломона

Рассуждение автовладельца по имени Федосей : Понравились умные прибамбасы в части света, Эко-драйв интересная штука, хотя не сразу понял, как его обуздать, но на второй день езды подружились. Хорошая динамика при движке 2,5 л. Ну и что касается расхода бензина, тут конечно зависит от манеры езды, но у меня пока получается в пределах разумного. Городской цикл летом получился от 10,5 до 11,1, зима 12,3 – 12,5, но это опять же кто как ездит. Ha Авенсисе 2,0 c механикой у меня смешанный цикл был 9,3-10,5, a вот сын на нем катается не ниже 12,0. Что касается езды по не совсем дорогам, езжу на “липучке” Хакапеллита, машина уверенно и красиво идет по снежку и дачному бездорожью и летом и зимой, и лед не очень его напрягает, то есть свое назначение оправдывает полностью, удобный багажник c подъемником, дверь вверх, a не вправо, как у старого PABa, тоже очень большой плюс. Рабочее место пилота отличное, под мой размерчик. Словом машина именно такая, которая мне и была нужна.

Смех в теме: – Мне вот очень нравится этот сорокасантиметровый стакан для вина.- Это ваза.- А я смотрю, ты мало что смыслишь в вещах, да?

Необходимые инструменты для работы: 1. кувалда; 2. Рожковый ключ на 8; 3. Торцевой ключ 8; 4. шкурка; 5. мыло; 6. тосол;

ТО двигателей Ока

Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.

По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.

При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.

Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.

К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.

На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.

Последовательность действий

Перейдем непосредственно к процессу замены поршневых колец на ВАЗ «Ока» без снятия мотора (ключевые моменты показаны на фото). Делается все так:

Автомобиль ставиться на смотровую яму и обезвиживается;
Сливаются рабочие жидкости (ОЖ, масло);
Первый этап работ полностью проходит в подкапотном пространстве. Для удобства работ можно вообще снять капот с авто;
Снимаем с карбюратора корпус воздушного фильтра, отсоединяем приводные тросики, провод электроклапана ХХ и бензиновые трубопроводы;

5. Снимаем защитную крышку привода ГРМ, послабляем приводной ролик, и снимаем с зубчатого колеса распредвала ремень. Окручиваем болт этого колеса и снимаем его с вала (аккуратно, чтобы не потерять шпонку);

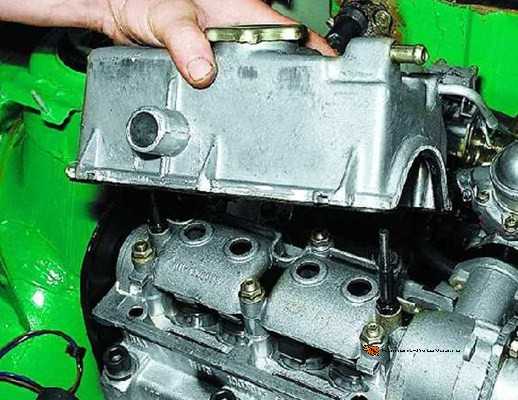

6. Отсоединяем патрубки от клапанной крышки, выкручиваем болты ее крепления и демонтируем с авто;

7. Отсоединяем патрубок вакуумного регулятора;

8. Откручиваем болты крепления датчика момента искрообразования, и отводим его в сторону;

9. Откручиваем бензонасос, убираем в сторону;

10. Окручиваем крепление корпуса привода датчика момента искрообразования и снимаем его;

11. Откручиваем верхний болт крепления задней крышки приводного ремня ГРМ и отводим его вбок;

12. Откручиваем гайки крепления корпуса подшипников распредвала и снимаем его;

13. Аккуратно демонтируем распределительный вал его вместе с сальником. При сборке лучше сальник распредвала «Ока» лучше заменить. Если производится только замена распредвала на «Оке» дальнейшая разборка не нужна;

14. Снимаем кронштейн крепления генератора;

15. Демонтируем натяжной ролик;

16. Отсоединяем трубопроводы системы охлаждения, ведущие к рубашке охлаждения;

17. Отсоединяем провод датчика температуры ОЖ;

18. Откручиваем гайки крепления выпускных труб от головки, затем аккуратно снимаем их со шпилек;

19. Откручиваем болты крепления головки. При этом нужно соблюдать правильную последовательность их послабления. Извлекаем болты;

20. Аккуратно снимаем головку вместе с впускным коллектором и карбюратором.

На этом разборка в подкапотном пространстве заканчивается. Остальное делается под автомобилем. Чтобы снять поршни, необходимо:

Открутить болты крепления поддона двигателя и аккуратно его извлечь;
Открутить гайки крепления шатунных крышек и снять их

Важно, сразу пометить, где какая крышка, и как она была установлена. Для этого на отливе можно поставить метки путем кернения;
Проворачиваем коленчатый вал

При этом, поршни выйдут вверх, а шатуны снимутся с шеек вала. Останется только отверткой полностью вытолкать поршни вместе с шатунами и извлечь их.

После замены колец, при помощи специального приспособления для посадки поршней, садим их на место, стараясь сразу направить и поставить шатуны правильно (можно попросить помощника направить их снизу). А далее просто производится установка всех снятых элементов на место.

Недостатки, поломки и проблемы двигателя

К недостаткам силового агрегата Ока относят следующие неисправности:

прогорает прокладка ГБЦ. Так происходит из-за того, что еще на заводе неправильно затягивают прокладку. Получается, что прокладка неправильно обжата. Поэтому во время ремонта полностью меняют резину-уплотнитель

При замене этого элемента обращают внимание на появление задиров. Если такие появились, то лучше тоже заменить уплотнительный элемент, чтобы не допустить в будущем повторного ремонта;
с трудом запускается двигатель на горячую

Слабая диафрагма топливного насоса. Да и комплектация движка приводит к постоянному скапливанию паров в полостях помпы. А газообразная среда не может быть перекачена насосом, поэтому движку трудно завестись на горячую;
потеря искры. Теряется искра из-за попадания воды, которое допускает расположение катушки зажигания во время поездок по лужам. Происходит отказ устройства, которое повышает напряжение. Машину невозможно завести;
дрожание рычага коробки передач. Эта неисправность возникает из-за износившихся подушек крепления силового агрегата;
движок стучит. Эта проблема преследует китайские двигатели Ока. Это значит, что в моторе совсем не отрегулированы клапана;
мотор постоянно перегревается, даже в зимнюю пору. Перегрев происходит из-за отказавшей системы охлаждения. Требуется заменить термостат или насос, который перекачивает охлаждайку.

Похожая статья Технические характеристики и обзор 601 двигателя Мерседес

Распределительный вал и коленчатый вал более надежны. Хотя и они временами выходят из строя. Главное соблюдать время технического обслуживания.

Сервисное обслуживание проводят через каждые пятнадцать тысяч километров. Во время прохождения То меняют масло, используют в основном синтетическое. Потому что оно более надежное. Если же в силовой агрегат заливали полусинтетику, то меняют смазку уже через 8 тысяч километров. Так как оно быстро теряет свои свойства в отличие от синтетики.

Через 50 тысяч километров необходимо заменить охлаждайку. А зазоры клапанов регулировать нужно каждые 30 тысяч километров.

Выбор поршней и колец

Для начала предлагаем разобраться с тем, как выбирать поршневые кольца на замену. Здесь все достаточно просто. Конструкторы, отвечающие за создание этого двигателя, старались максимально унифицировать данный агрегат, тем самым сделав его схожим с другими моторами ВАЗ. Именно поэтому размеры поршней двигателя «Оки» полностью совпадают с «восьмерочным» мотором – отличаются они лишь количеством. Правда, при выборе колец нужно ориентироваться на объем вашего двигателя. Если у вас «Ока» с двигателем на 0,65 кубических литра, то вам подойдут кольца с «восьмерки» объемом 1,3 литра, а если же объем двигателя вашей «Оки» составляет 0,75 литра, то вам нужно брать кольца уже с 1,5-литровой «восьмерки». Единственным недостатком, с которым сталкиваются автомобилисты, приобретающие кольца для своей «Оки» — это отсутствия комплектов именно для этого двигателя, в итоге им приходится брать полный комплект колец для ВАЗ-2108 и использовать его лишь наполовину.

Когда требуется замена

Одним из ключевых преимуществ автомобилей Ока разных модификаций считается их бюджетность. Машины очень дешёвые в плане обслуживания, не требуют применения дорогих запчастей и расходных материалов. Но при выборе откровенно низкокачественных деталей могут возникать определённые сложности. Потому при обслуживании и ремонте старайтесь использовать оптимальные расходники, чтобы машина могла работать уверенно, долго и надёжно. Для поддержания работоспособности двигателя следует вовремя менять моторное масло. Здесь учитываются рекомендации производителя. В руководстве по эксплуатации к автомобилям Ока (версии 1111 и 11113) указывается, что менять моторную жидкость следует через каждые 10 тысяч километров пробега, или через каждые 6 месяцев. Учитывайте то, что наступит раньше.

Но есть важная поправка, предусматривающая эксплуатацию в тяжёлых условиях. К ним относят:

непродолжительные регулярные поездки, дальность которых составляет не более 6 километров;
непродолжительные поездки до 15 километров в условиях отрицательной температуры;
езда на машине с частыми стоянками;
регулярные поездки, сопровождающиеся простоем на холостом ходу;
эксплуатация автомобиля на минимальной скорости, что обусловлено городскими пробками, плотным трафиком;
езда по запылённым, неасфальтированным, холмистым дорогам;
поездки по сельской местности и пр.

Всё это негативно сказывается на состоянии моторного масла, сокращая его ресурс и снижая изначальные физико-химические свойства. Потому при тяжёлых условиях эксплуатации рекомендуется сократить периодичность замены масла до 5 тысяч километров или 3 месяцев. Старайтесь регулярно следить за уровнем и состоянием смазывающей жидкости. Это позволит понять, когда масло начнёт терять свои характеристики и потребует обязательной замены. Хотя Ока и дешёвая в ремонте, не стоит затягивать с заменой масла. При своевременной смене смазки двигатель будет работать эффективно и надёжно, не возникнет чрезмерного трения с образованием металлической стружки. В противном случае потребуется ремонт двигателя, который даже на Оке стоит не так дёшево.

Уровень и состояние

В межсервисный период, когда машина эксплуатируется на смененном масле, важно контролировать состояние жидкости и её уровень в масляном картере. Для проверки уровня выполните несколько простых манипуляций:

выньте масломерный щуп из двигателя;
протрите его чистой сухой ветошью без ворса;
вставьте обратно;
опустите до упора в картер двигателя;
повторно достаньте щуп.

Если уровень масла оптимальный, вы увидите след от масла на щупе между отметками Min и Max. Проверять можно на холодном двигателе, но это не даст объективной оценки. Потому рекомендуется расположить автомобиль на ровной горизонтальной площадке, запустить мотор, прогрев его до температуры около 80 градусов Цельсия, а затем заглушить. Через 5 минут, когда всё масло стечёт обратно в картер, можете проводить приведённые выше манипуляции. Визуально можете по нескольким каплям проверить, в каком состоянии находится смазка. Изменение цвета, нехарактерный аромат, горелый запах, посторонние примеси указывают на то, что жидкость уже практически утратила свои защитные, смазочные и охлаждающие свойства. Потому дальнейшая эксплуатация автомобиля с таким маслом потенциально опасна.

Если же с маслом всё нормально, но уровень не соответствует рекомендуемому, требуется обязательно изменить его. Недостаток масла в картере так же опасен, как и его избыток. При слишком высоком уровне, когда щуп показывает отметку выше Max, двигатель будет расходовать больше смазки, начнётся его выгорание, загрязнение свечей зажигания. На внутренних поверхностях двигателя появится нагар, который повлечёт за собой серьёзные изменения характеристик и работоспособности мотора. При недостатке масла долейте нужное количество. Но использовать можно исключительно те же составы, которые были залиты до этого в мотор. В противном случае придётся полностью менять смазочный материал и промывать систему.

Переливает карбюратор

Нередко на Оке возникает ситуация, когда заливает карбюратор, при такой неисправности обычно очень сложно завести машину, а в иных случаях движок и вовсе не запускается. Здесь может быть несколько причин неполадки:

не держит игольчатый клапан;
бензонасос создает слишком большое давление топлива (если не установлена «обратка»);
неправильно выставлен уровень в ПК (больше нормы);
не герметичен поплавок.

Поиск причины дефекта обычно начинается с осмотра деталей поплавковой камеры, а если присутствует значительный перелив и пахнет бензином, в первую очередь следует обратить внимание на запорный механизм

КШМ

Маховик – отлит из чугуна, зубчатый венец на него посажен «на горячую».

Статья в тему — Замена масла в двигателе ОКА

Снятие и установка силового агрегата ВАЗ 1111 1988-2003

1. Отсоедините тягу привода воздушной заслонки карбюратора (см. подраздел 10.10.6.) и…
2. …тягу привода дроссельной заслонки (см. подраздел 10.10.5.).
3. Снимите наконечники проводов высокого напряжения со свечей зажигания.

4. Отсоедините провода высокого напряжения от выводов катушки зажигания.
5. Ослабьте затяжку хомута шланга подачи топлива на входном штуцере топливного насоса и…
6. …отсоедините шланг от топливного насоса.

7. Отсоедините колодку с проводами системы зажигания от датчика момента искрообразования, отжав пружинную защелку.
8. Снимите защитный колпачок и отсоедините наконечник провода от датчика температуры охлаждающей жидкости.

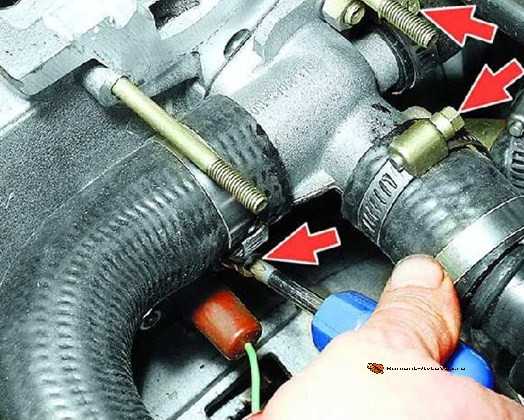

9. Ослабьте затяжку хомутов шлангов и…

10. …отсоедините шланги системы охлаждения от патрубков отвода охлаждающей жидкости и термостата.
11. Отсоедините трос привода спидометра от привода на коробке передач.
12. Отверните гайку крепления и снимите “массовый” провод со шпильки картера коробки передач.

13. Отсоедините провода от тягового реле стартера.
14. Отсоедините от рычага выключения сцепления трос привода и выведите его из кронштейна на картере коробки передач (см. подраздел 11.2.6.).
15. Снимите защитный колпачок, отверните гайку вывода “30” генератора и отсоедините провода от генератора.

16. Ослабьте затяжку хомутов и…
17. …снимите шланги с патрубков отопителя.
18. Снимите соединительную колодку с выключателя света заднего хода на коробке передач.

19. Отверните гайку стяжного болта хомута соединения приемной трубы и дополнительного глушителя (резонатора).
20. Разожмите большой отверткой хомут и сдвиньте его по трубе в сторону резонатора.
21. Разожмите отверткой соединение трубы и резонатора, отсоедините трубу резонатора от приемной трубы глушителя.

22. Отсоедините тягу привода переключения передач и реактивную тягу от коробки передач (см. подраздел 11.1.1., операции 10–16).
23. Снимите передние колеса и отсоедините их приводы от поворотных кулаков (выведите хвостовики наружных шарниров из ступиц колес; см. подраздел 11.3.1.).
24. Снимите защитный колпачок и отсоедините наконечник от вывода датчика контрольной лампы давления масла в двигателе (датчик расположен под масляным фильтром).

25. Отверните четыре гайки крепления кронштейна рулевого механизма к подрамнику (показаны две, остальные расположены симметрично).
26

Подложите деревянные опорные бруски под подрамник и осторожно опустите автомобиль так, чтобы подрамник лег на бруски. Отверните четыре болта крепления подрамника к кузову и…
27. …подняв автомобиль, снимите с него силовой агрегат (двигатель в сборе с коробкой передач) в сборе с подрамником

…подняв автомобиль, снимите с него силовой агрегат (двигатель в сборе с коробкой передач) в сборе с подрамником.

28. Если необходимо снять коробку передач, отверните болт и гайку крепления стартера и…
29. …снимите его.
30. Отверните гайку болта крепления левой опоры силового агрегата, снимите пружинную и плоскую шайбы и выньте болт с плоской шайбой.

31. Отверните два болта крепления картера сцепления к блоку цилиндров двигателя и…
32. …гайку, расположенную рядом с кронштейном приемной трубы глушителя.
33. С помощником отделите коробку передач от двигателя и снимите ее.
34. Установку силового агрегата выполняйте в порядке, обратном снятию. Залейте масло в картеры двигателя и коробки передач (если масло при их снятии или разборке было слито), залейте охлаждающую жидкость. Проверьте и при необходимости установите момент зажигания, отрегулируйте приводы воздушной и дроссельных заслонок карбюратора (см. подразделы 10.10.5. и 10.10.6.), сцепления (см. подраздел 11.2.7.) и переключения передач (см. подраздел 11.1.12.).

mashintop.ru

Мотор ВАЗ 11113

Этот двигатель появился позднее как доработка того же мотора от «восьмерки», когда последний довели до объема в 1.5 литра (ВАЗ-21083). Двигатель снова был «располовинен», и в итоге получился агрегат на 750 кубов. Внешний вид моторов 1111 и 11113 одинаков, изменения коснулись только внутренней части. Автомобиль с этим мотором получил название LADA OKA.

Так, был увеличен до 81 мм. диаметр поршня мотора (с 76). Инженеры установили дополнительную охлаждающую систему для камеры сгорания и сделали толще межцилиндровые перегородки.

Дополнительное охлаждение оказалось необходимым из-за повышенного тепловыделения нового двигателя: без него поршни часто клинили, задирались стенки цилиндров, возникали другие неисправности, типичные для перегрева мотора.

Обновленный мотор сделался мощнее на 3-5 лошадиных сил, хотя и остался по-прежнему карбюраторным. В остальном двигатель ВАЗ 11113 технические характеристики получил почти не отличающиеся от «младшего брата», в частности, экостандарт остался Евро-0, прежним осталось и устройство системы топливоподачи (карбюратор). Основные параметры:

рабочий объем – 749 кубов;
развиваемая мотором мощность: 33 силы;
штатный крутящий момент: 50 Нм на 3200 оборотах;
горючее: 92 бензин:
расход топлива: до 6.2 л. на «сотню».

Так выглядит заводской инжектор-кит для 11113-го мотора:

Существуют и «самодельные» проекты установки инжектора с последующими доработками мотора – компрессором, перепрошивкой ЭБУ инжектора, и т.д. Кроме того, на заводе СеАЗ до прекращения производства «Оки» выпускалась модель с двигателем 11116 – лицензированным трехцилиндровым инжекторным мотором китайского происхождения TJ 376 QE. Этот мотор развивает до 53 сил и соответствует нормам Евро-2.

Особенности ремонта и обслуживания

Как и любая силовая установка внутреннего сгорания, мотор ВАЗ-1113 требовал периодического технического обслуживания, а после исчерпания ресурса, проводился капитальный ремонт или же полная замена двигателя на «Оке».

Капитальный ремонт двигателя «Оки» проводится в случае сильного износа цилиндропоршневой группы и кривошипно-шатунного механизма. Причем ресурс мотора хоть примерно и рассчитан производителями, но на него сильно влияют особенности эксплуатации, периодичность проведения технического обслуживания, а также качества используемых технических жидкостей и топлива.

В большинстве случаев ремонт двигателя «Ока» выполняется без снятия его с авто. В ряде систем и механизмов можно снять составные элементы с силовой установки для последующего восстановления или замены, или и вовсе все выполнить на агрегате. Это касается систем питания, зажигания, пуска, электробеспечения, охлаждения, а также газораспределительного механизма.

Но снятие мотора и его разборка потребуется, если дело касается цилиндропоршневой группы и кривошипношатунного механизма, к которому относится и система уравновешивающих валов. Что касается последних, то они – особенность конструкции двухцилиндрового мотора.

Дело в том, что поршни в установках «Оки», поршни ходят парно, а не раздельно. Но при этом рабочие такты в цилиндрах выполняются по-разному. К примеру, оба поршня движутся вверх, но в первом цилиндре происходит такт сжатия, а во втором – выпуск. После прохождения ВТМ, в первом цилиндре идет рабочий ход, а во втором – впуск, и так по кругу.

Система уравновешивания же предотвращает появление повышенных вибраций, которые обязательно возникают при таких особенностях конструкции и работы силовой установки.

Если силовой агрегат исчерпал свой ресурс, то есть износ цилиндропоршневой группы достиг критических значений, или произошла серьезная поломка КШМ, производится переборка мотора. При этом, все работы можно выполнить только на снятой установке.

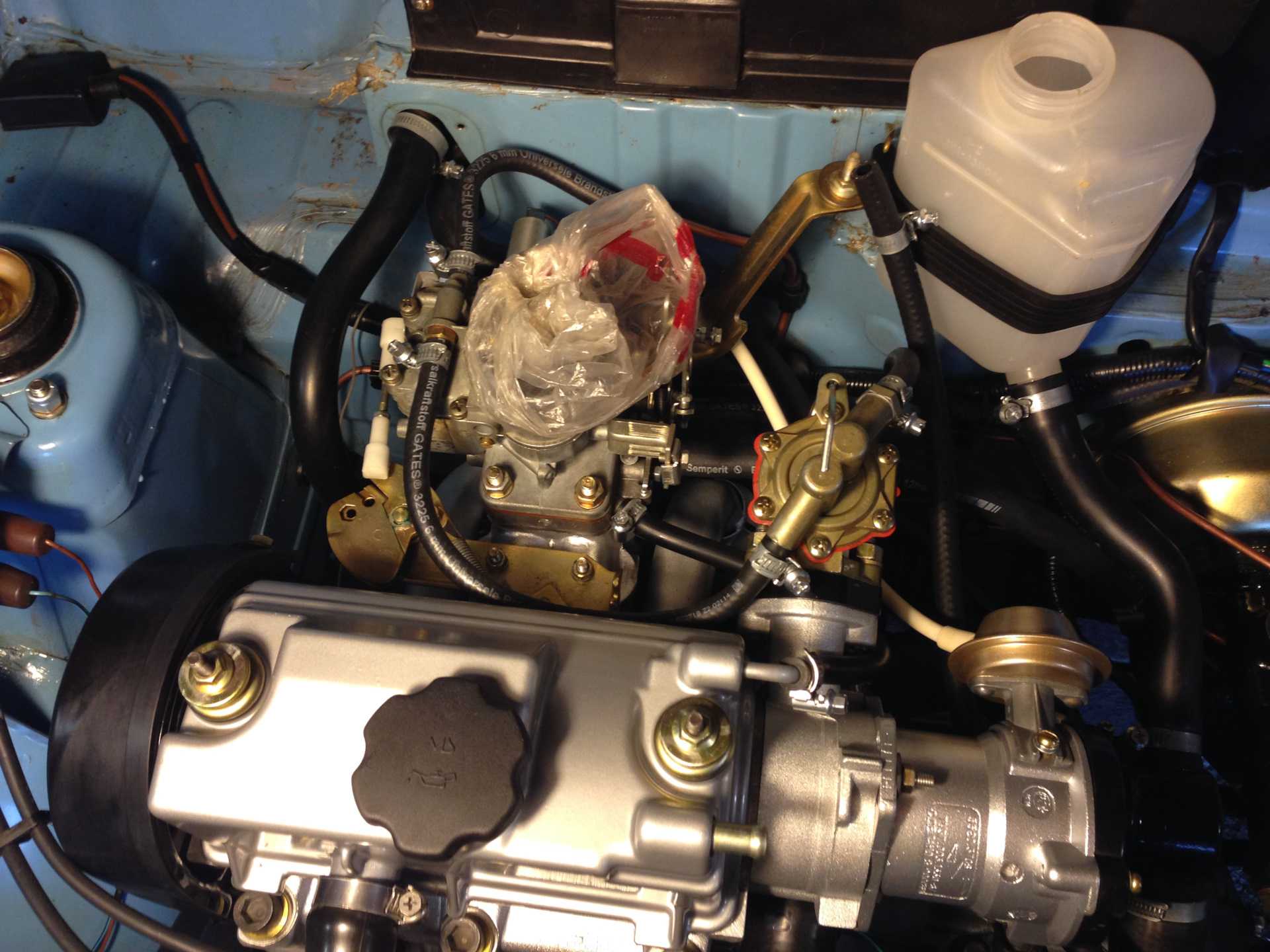

Далее рассмотрим, как правильно своими руками извлечь силовую установку из подкапотного пространства этого авто, не прибегая к услугам СТО.
