Блоки под капотом

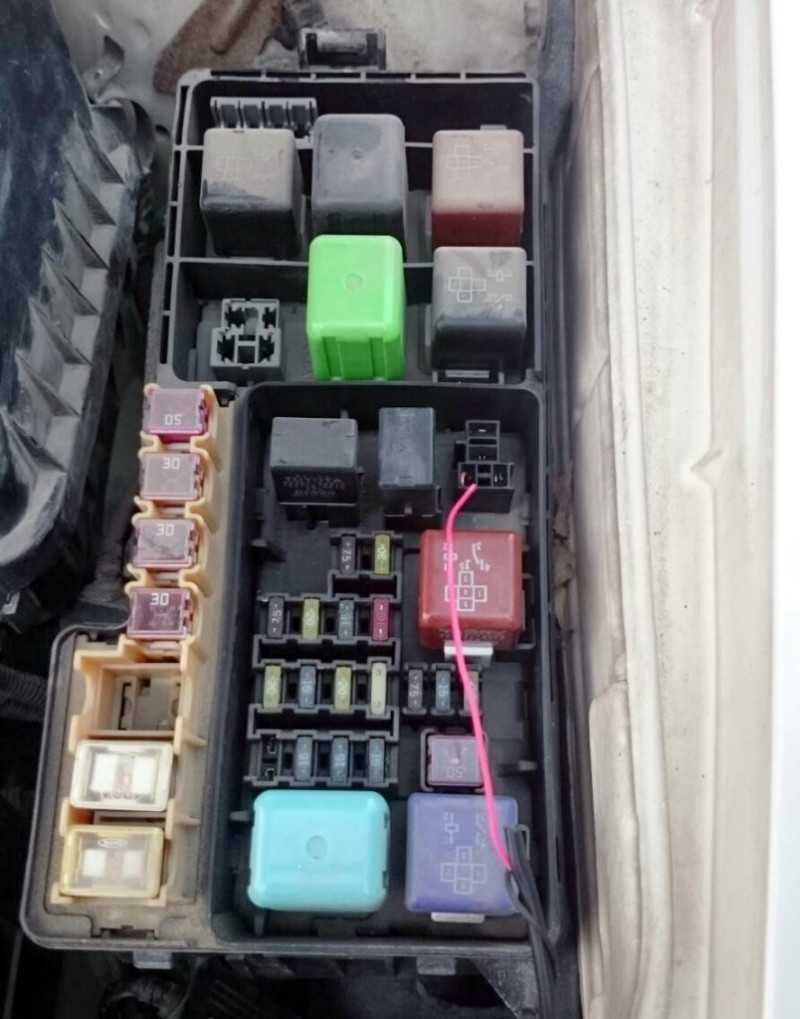

Блок предохранителей и реле
Расположен в левой части моторного отсека, рядом с аккумулятором.

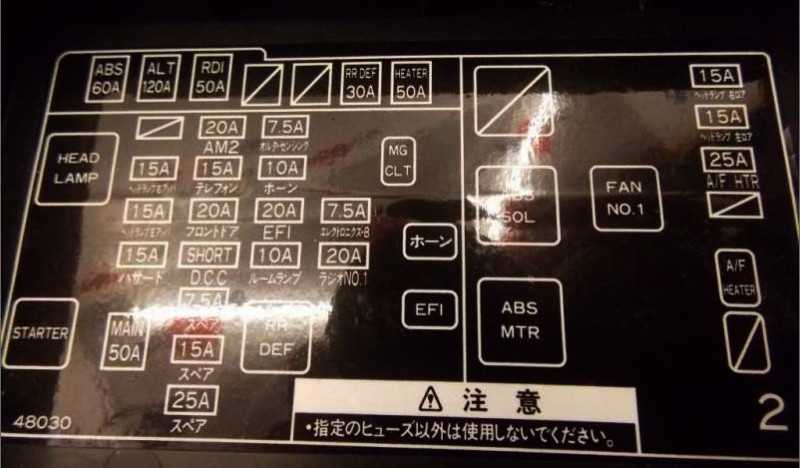

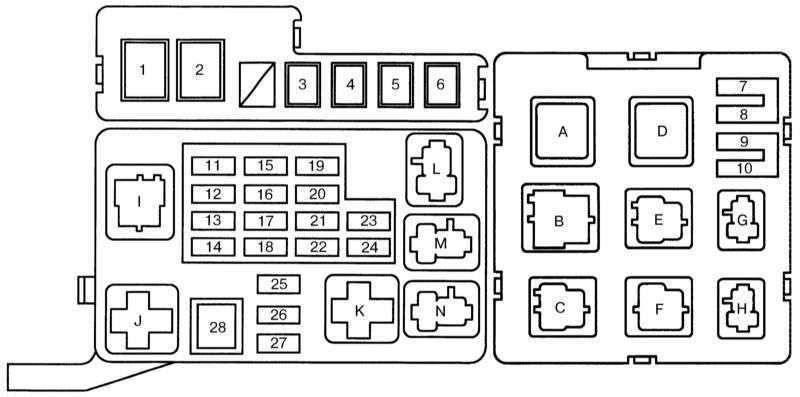

Схема
Обозначение предохранителей
| 1 | 60A ABS – АБС |
| 2 | 140A ALT – Система заряда |
| 3 | 40A RDI FAN – Вентилятор системы охлаждения |
| 4 | 40A CDS FAN – Вентилятор системы охлаждения |
| 5 | 30A RR DEF – Обогрев стекла двери задка и наружных зеркал |
| 6 | 50A HEATER – Вентилятор отопителя |
| 7 | 15A H – LP R UPR – Правая фара, дальний свет |
| 8 | 15A H – LP L UPR – Левая фара, дальний свет |
| 9 | 25A A / F HTR – Датчик качества рабочей смеси |
| 10 11 | – |
| 12 | 15A H – LP R LWR – Правая фара, ближний свет |
| 13 | 15A H – LP L LWR – Левая фара, ближний свет |
| 14 | 15A HAZARD – Аварийная сигнализация, указатели поворотов |
| 15 | 20A AM 2 – Система запуска |
| 16 | 20A TEL – Телефон |
| 17 | 20A FL DOOR |
| 18 | – |
| 19 | 7,5A ALT – S – Система зарядки |
| 20 | 10A HORN – Противоугонная система, клаксон |
| 21 | 20A EFI – Впрыск топлива |
| 22 | 10A DOME – Внутреннее освещение, указатели и измерители, многофункциональный дисплей |
| 23 | 7,5A ECU – B – Бортовой компьютер |
| 24 | 20A RAD №1 – Аудиосистема |
| 25 26 27 | – |
| 28 | 50A MAIN – Система запуска |
Расшифровка реле
- A – Отсутствует
- B – Реле ABS SOL
- C – Реле вентилятора №3
- D – Реле вентилятора №1
- E – Реле э/мотора ABS
- F – Реле вентилятора №2
- G – Реле датчика A/F
- H – Отсутствует
- I – Реле фар
- J – Реле стартёра
- K – Реле обогрева стекла двери задка и наружных зеркал
- L – Реле магнитной муфты К/В
- M – Реле клаксона и противоугонной системы
- N – Реле впрыска топлива

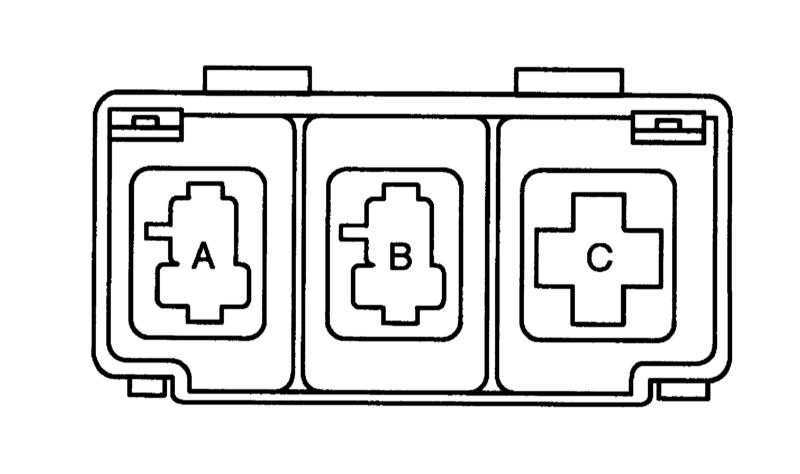

Схема
Описание
- A – Реле разрыва цепи
- B – Главное реле двигателя
- C – Реле обогрева наружных зеркал

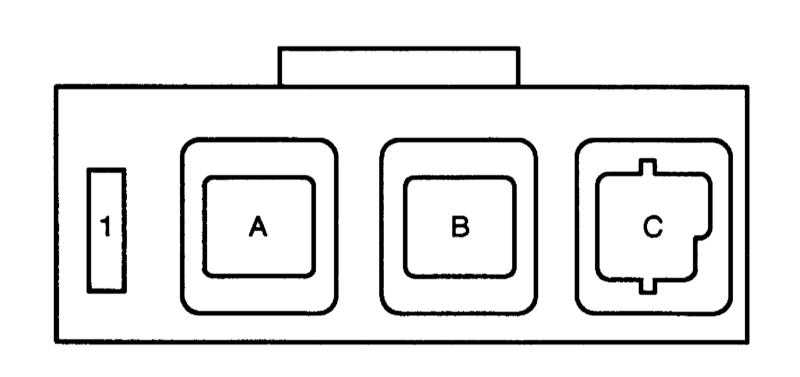

Блок реле 2
Схема
- 1 – 7,5А Предохранитель дневного света фар (DRL)
- А – Реле № 2 DRL
- B – Реле № 4 DRL
- C – Реле № 3 DRL
На этом всё. Если есть что добавить – пишите в комментарии.
2. Органы управления и приборная панель

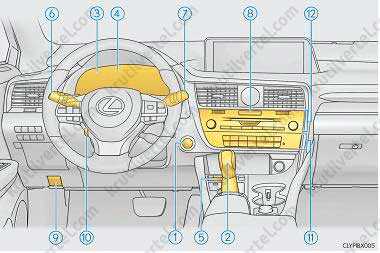

Приборная панель
- Замок запуска двигателя.
- Рычаг переключения передач.
- Приборы.
- Многофункциональный информационный дисплей.
- Переключатель стояночного тормоза.
- Рычаг переключателя указателей поворота и переключатель фар.
- Переключатель передних стеклоочистителей и омывателя.
- Выключатель ламп аварийной сигнализации.
- Рычаг разблокировки капота.
- Переключатель регулировки угла наклона и вылета рулевой колонки.
- Система кондиционирования воздуха.
- Аудиосистема.

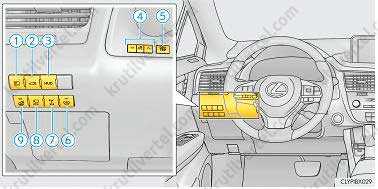

Переключатели
- Переключатель адаптивной системы включения дальнего света (при наличии) или переключатель системы автоматического включения дальнего света (при наличии).
- Переключатель электромеханической двери багажного отделения (при наличии).
- Переключатель HUD (проекционный дисплей— при наличии).
- Переключатели управления подсветкой приборной панели.
- Переключатель «ODO/TRIP».
- Переключатель обогревателя ветрового стекла (при наличии).
- Переключатель блокировки системы полного привода (при наличии).
- Переключатель камеры (при наличии).
- Переключатель обогревателя рулевого колеса (при наличии).

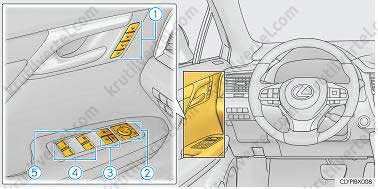

Переключатели
- Переключатели функции памяти положения сиденья водителя (при наличии).
- Переключатели наружных зеркал заднего вида.
- Переключатели блокировки дверей.
- Переключатели управления электростеклоподъемниками.
- Переключатель блокировки стекол.

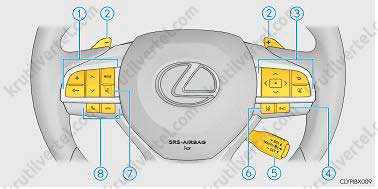

Переключатели
- Переключатели дистанционного управления аудиосистемой.
- Подрулевые переключатели (при наличии).
- Переключатели управления приборами.
- Кнопка поддержания дистанции между транспортными средствами (при наличии).
- Переключатель круиз-контроля.
- Переключатель LKA (система контроля за соблюдением дорожной разметки— при наличии).
- Переключатель голосового управления.
- Переключатели телефона.

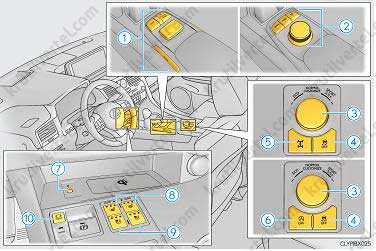

Переключатели
- Remote Touch (при наличии).
- Контроллер системы Lexus Display Audio (при наличии).
- Селектор режимов движения.
- Выключатель «VSC OFF».
- Переключатель блокировки системы полного привода (при наличии).
- Выключатель системы «Стоп/Старт» (при наличии).
- Переключатель беспроводного зарядного устройства (при наличии).
- Переключатели обогревателей передних сидений (при наличии).
- Переключатели вентиляторов сидений (при наличии).
- Переключатель системы удержания тормозов.
Салон
- Подушки безопасности системы SRS.
- Напольные коврики.
- Передние сиденья.
- Подголовники.
- Ремни безопасности.
- Отделение в центральном подлокотнике.
- Внутренние кнопки блокировки.
- Подстаканники.
- Поручни.
Для дизельных ТС

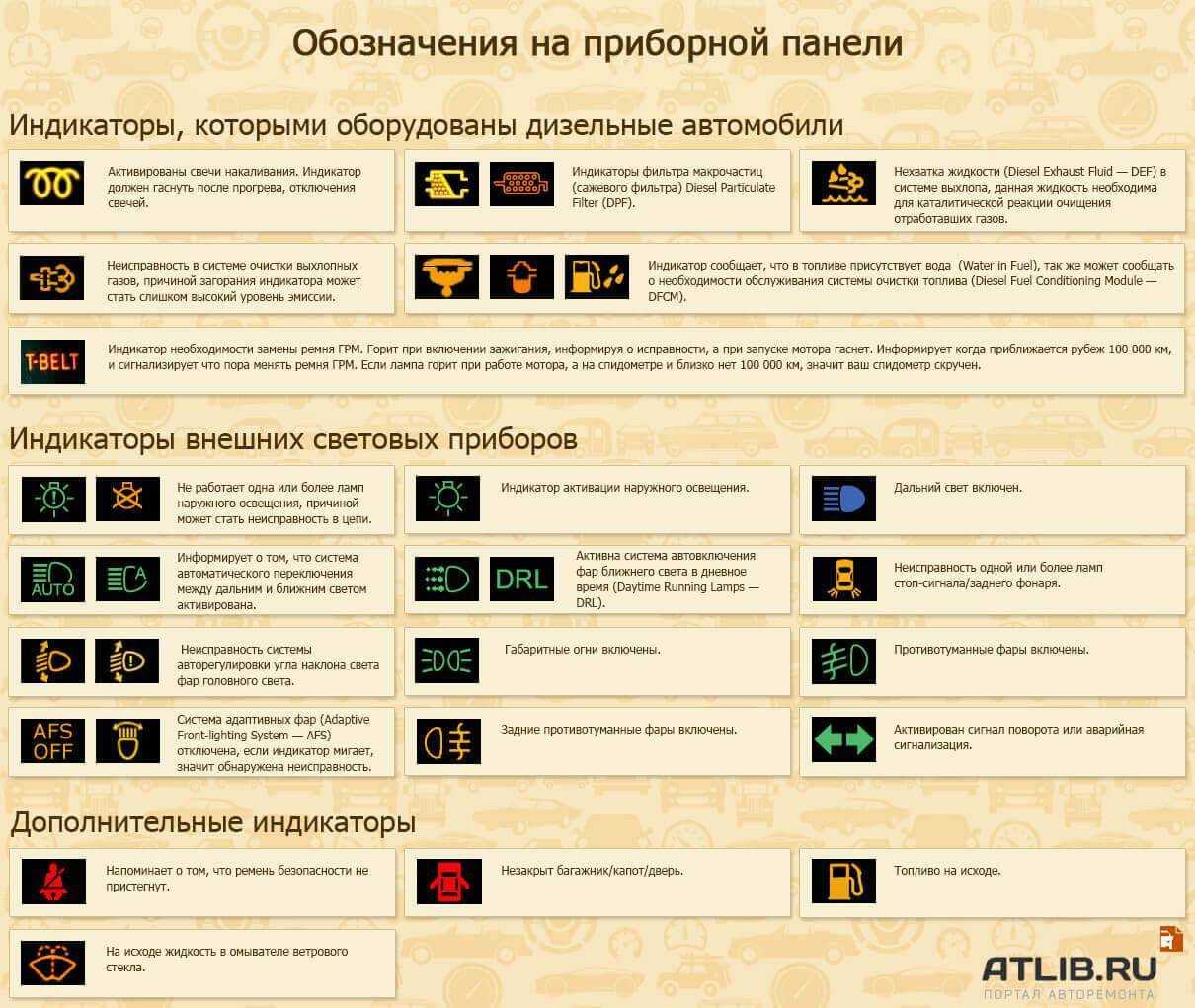

В зависимости от производителя, лампочки могут различаться.
| Символ | Обозначение |
| Индикатор появляется всегда при активации системы зажигания. После запуска силового агрегата значок должен исчезнуть. Если он продолжает гореть, это указывает на неисправность в работе свечей накала. | |
| Сажевый фильтрующий элемент, забитый или работает нормально. | |
| Недостаток рабочей жидкости в выхлопной системе. | |
| Проблемы в функционировании устройств прочистки выхлопных газов. | |
| Наличие конденсата в топливной системе, необходимо удалить жидкость и проверить работоспособность. | |
| Неполадки в работе системы электронного управления впрыска горючим. Силовой агрегат автомобиля может функционировать нестабильно, произвольно глохнуть и не запускаться.
Появление значка может быть связано с загрязнением топливного фильтрующего устройства, поломкой форсунок либо клапана в бензонасосе. Также причина иногда состоит в завоздушивании топливной системы. |
|
| Блок управления сообщает об обнаружении влаги в дизельном топливе. Значок может указывать на ошибку в работе электронных систем управления силовым агрегатом. | |
| Обычно этот индикатор включается при включении зажигания. Если он продолжает гореть после запуска двигателя, то водитель должен знать, что необходимо произвести замену ремня ГРМ как можно быстрее. |
Какие бывают значки и о чём они сигнализируют
Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.
Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.
- Зелёный сигнал оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
- Жёлтый или оранжевый индикатор сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
- Красный сигнал – опасность! Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.
Если у вас имеется персональный ODB-2 сканер, более детально о причинах загорания индикаторов желтого и красного цвета можно судить после диагностики с его помощью.
Данный сканер относится к бюджетному сегменту, но благодаря качественной элементной базе способен диагностировать не только двигатель, но и другие агрегаты автомобиля (ABSSRSESP коробку передач трансмиссию и т.д.). Для начинающего автовладельца приятным моментом будет русифицированное ПО и удобное подключение к любому устройству по wi-fi или bluetooth. Так же автосканер способен отображать показания со всех датчиков автомобиля, VIN номер, его реальный пробег и многое другое.
Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Блоки в салоне

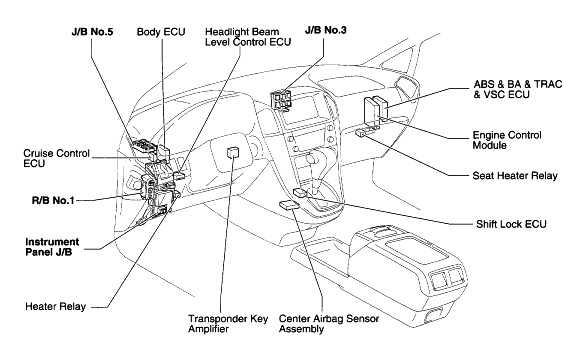

Общая схема расположения блоков в салоне
Блок предохранителей

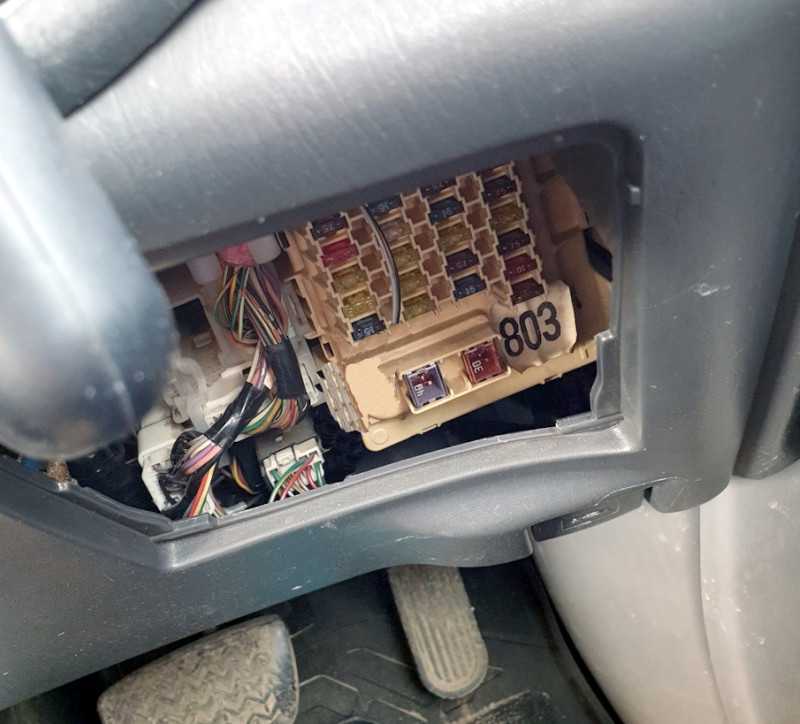

Он находится в нижней части панели приборов за защитной крышкой со стороны водителя.

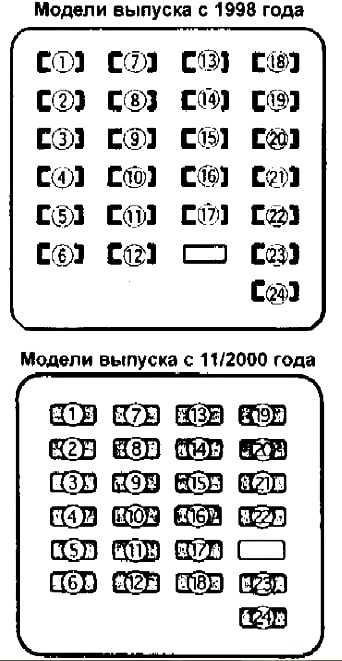

Схема
Описание
| 1 | 7,5A IGN – Электронный блок управления двигателем |
| 2 | 7,5A RADIO №2 – Аудиосистема |
| 3 | 15A CIG – Прикуриватель, электропривод боковых зеркал |
| 4 | 20A РRR DOOR – Электропривод стекло подъемника задней левой двери |
| 5 | 15A PWR OUTLET – Розетка для подключения дополнительного оборудования |
| 6 | 15A FR FOG – Передние противотуманные фары |
| 7 | 15A SRS – Система подушек безопасности (SRS) |
| 8 | 15A ECU-IG – Системы ABS, TRC |
| 9 | 25A WIPER – Рычаг и щетка стеклоочистителя лобового стекла |
| 10 | 20A D RR DOOR – Электропривод стекло подъемника задней правой двери |
| 11 | 20A D FR DOOR – Электропривод стекло подъемника двери водителя, центральный замок |
| 12 | 20A S/ROOF – Люк |
| 13 | 15A HEATER – Кондиционер и отопитель, обогреватель стекла задней двери |
| 14 | 7,5A GAUGE – Комбинация приборов |
| 15 | 15A RR WIP – Рычаг и щетка стеклоочистителя стекла задней двери |
| 16 | 20A STOP – Стоп-сигналы |
| 17 | 7,5A OBD – Электронный блок управления двигателем |
| 18 | 7,5A STARTER – Стартер |
| (18)* | 15A SEAT HTR – Подогрев сидений |
| 19 | 10А WASHER – Омыватель стекол |
| (19)* | 7,5А STARTER – Стартер |
| 20 | 7,5А RR FOG – Задние противотуманные фонари |
| (20)* | 10А WASHER – Омыватель стекол |
| 21 | 20А FR DEF – Антиобледенитель щеток стеклоочистителя лобового стекла |
| (21)* | 7,5А RR FOG – Задние противотуманные фонари |
| 22 | 7,5А SRS-B – Система подушек безопасности (SRS) |
| (22)* | 20А FR DEF – Антиобледенитель щеток стеклоочистителя лобового стекла |
| 23 | 10А TAIL – Передние и задние габариты, подсветка номерного знака |
| 24 | 7,5А PANEL – Подсветка выключателей и переключателей |
* — Модели с 11/2000 года выпуска.
Отдельно внизу крепятся предохранители: 40А AM1 – Зажигание, 30А POWER – Привод сидений.
С обратной стороны блока находятся элементы реле.
Схема
Назначение
- A – Реле габаритных огней
- B – Реле противотуманных фар
- C – Реле подачи питания («ACC»)
- D – Реле антиобледенителя щеток
- E – Реле задних противотуманных фонарей

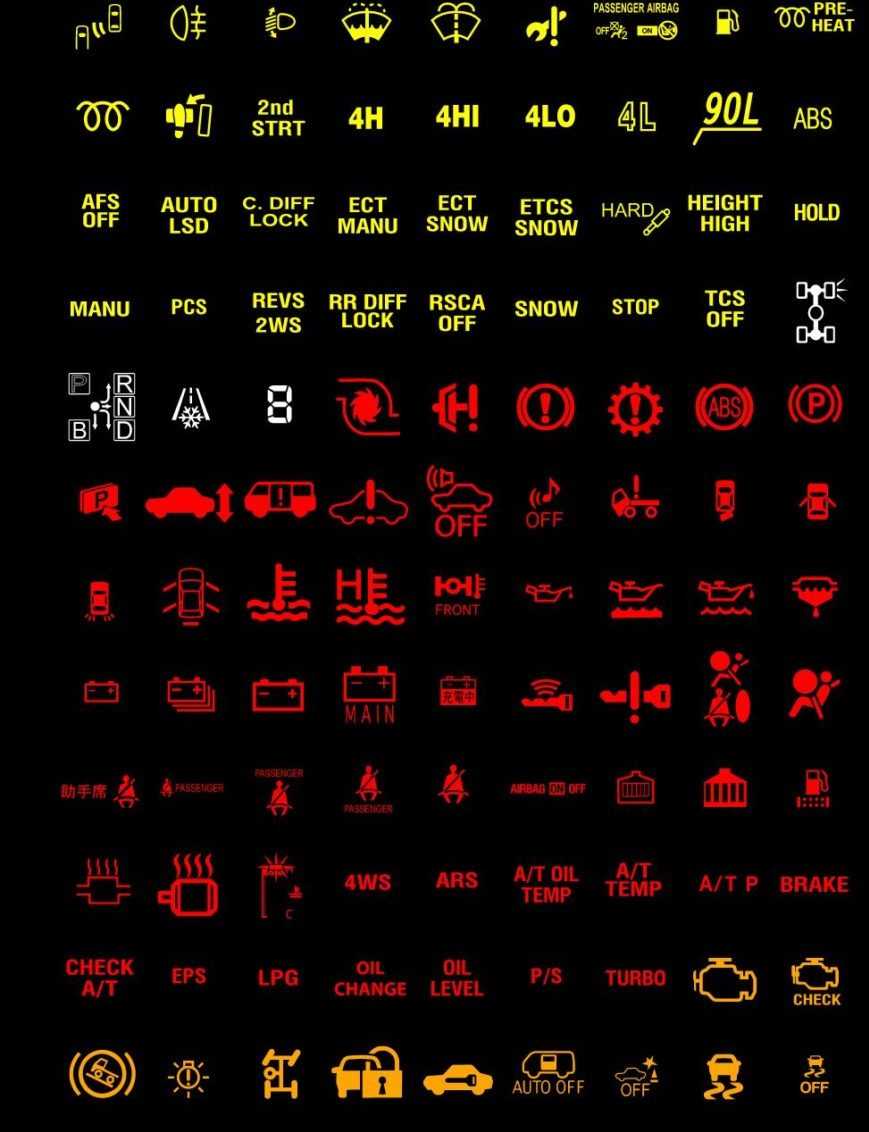

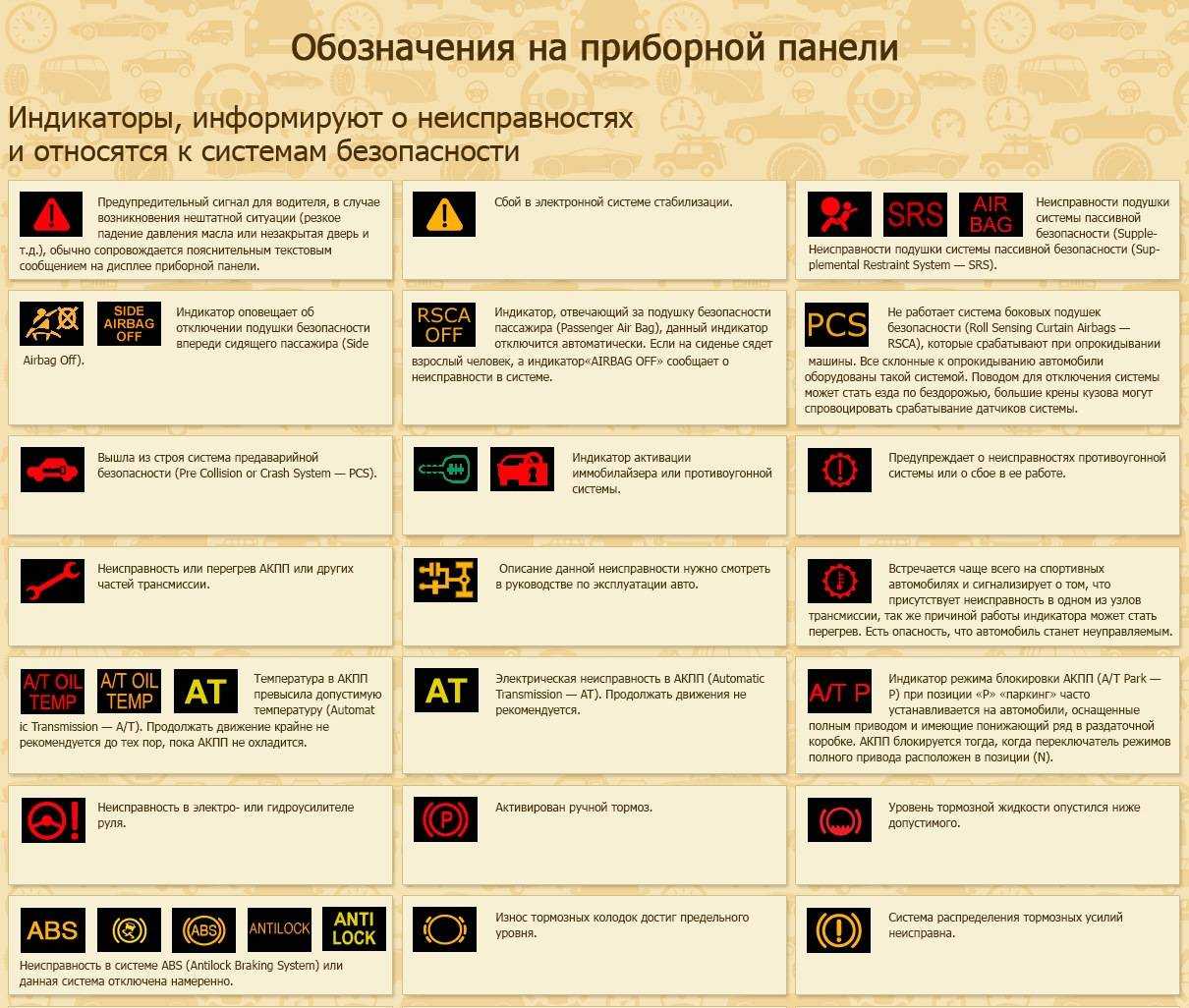

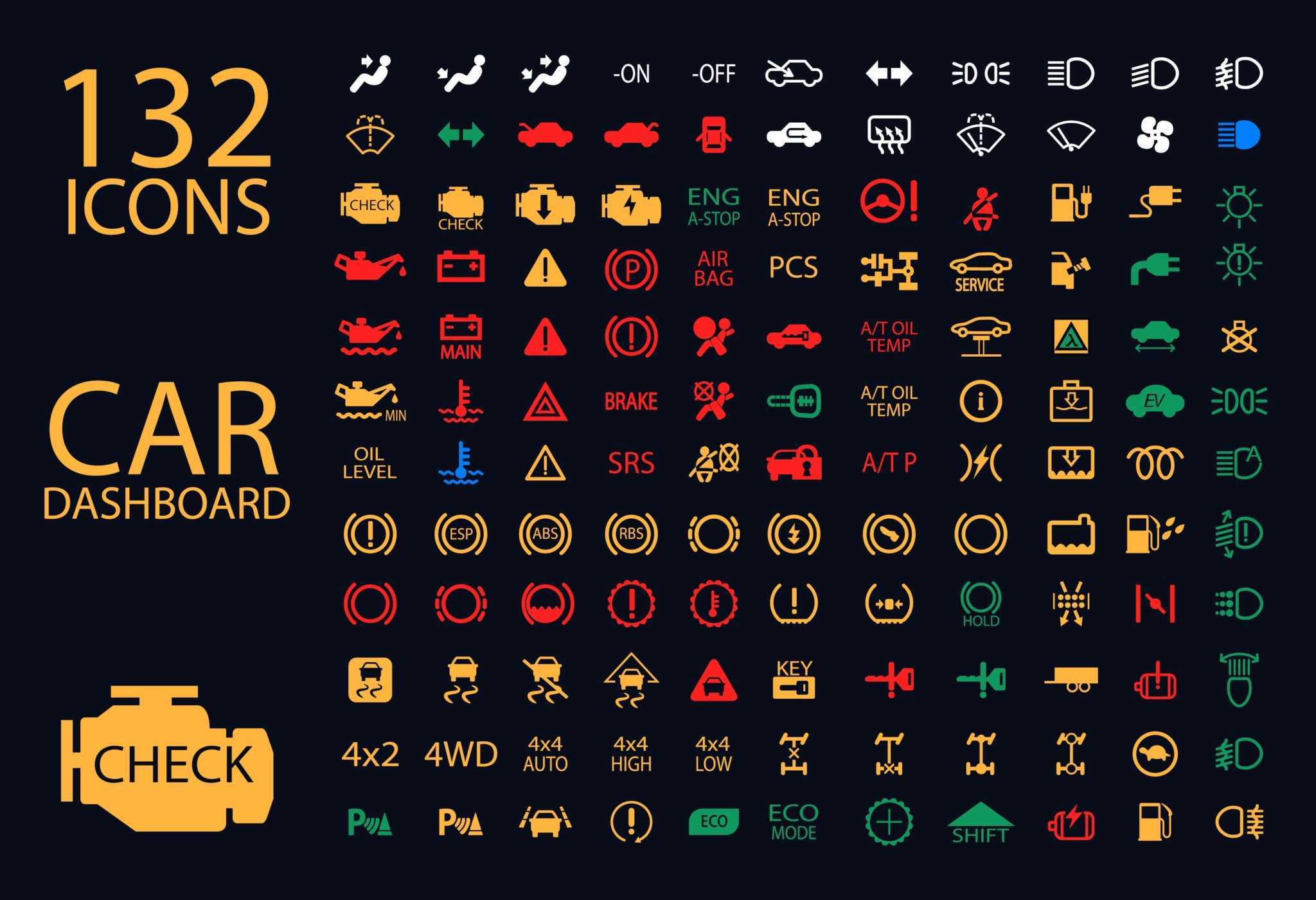

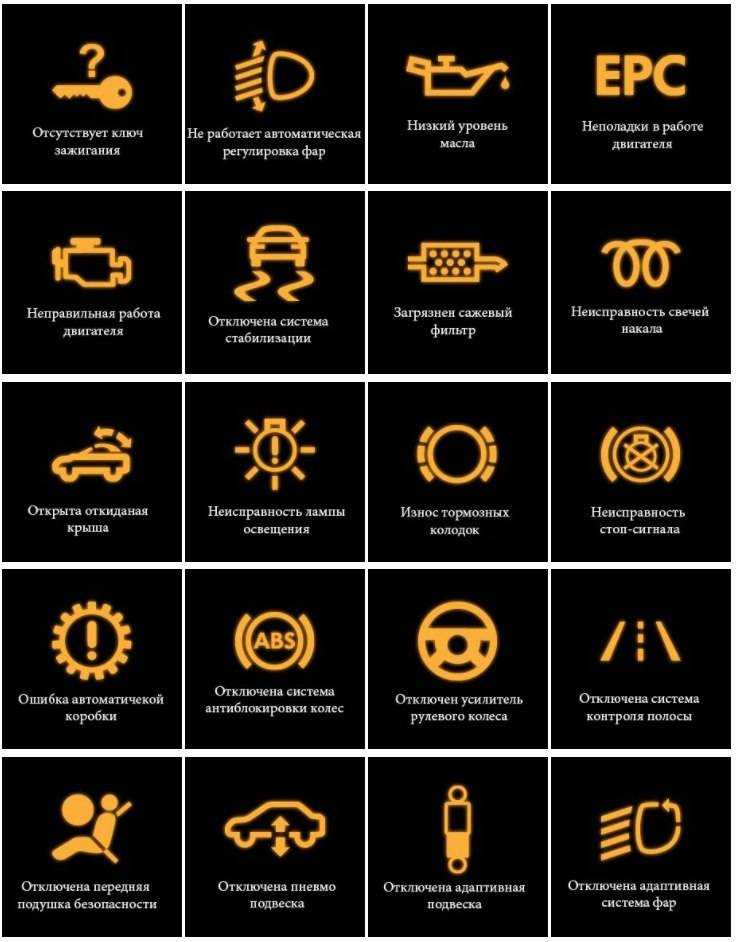

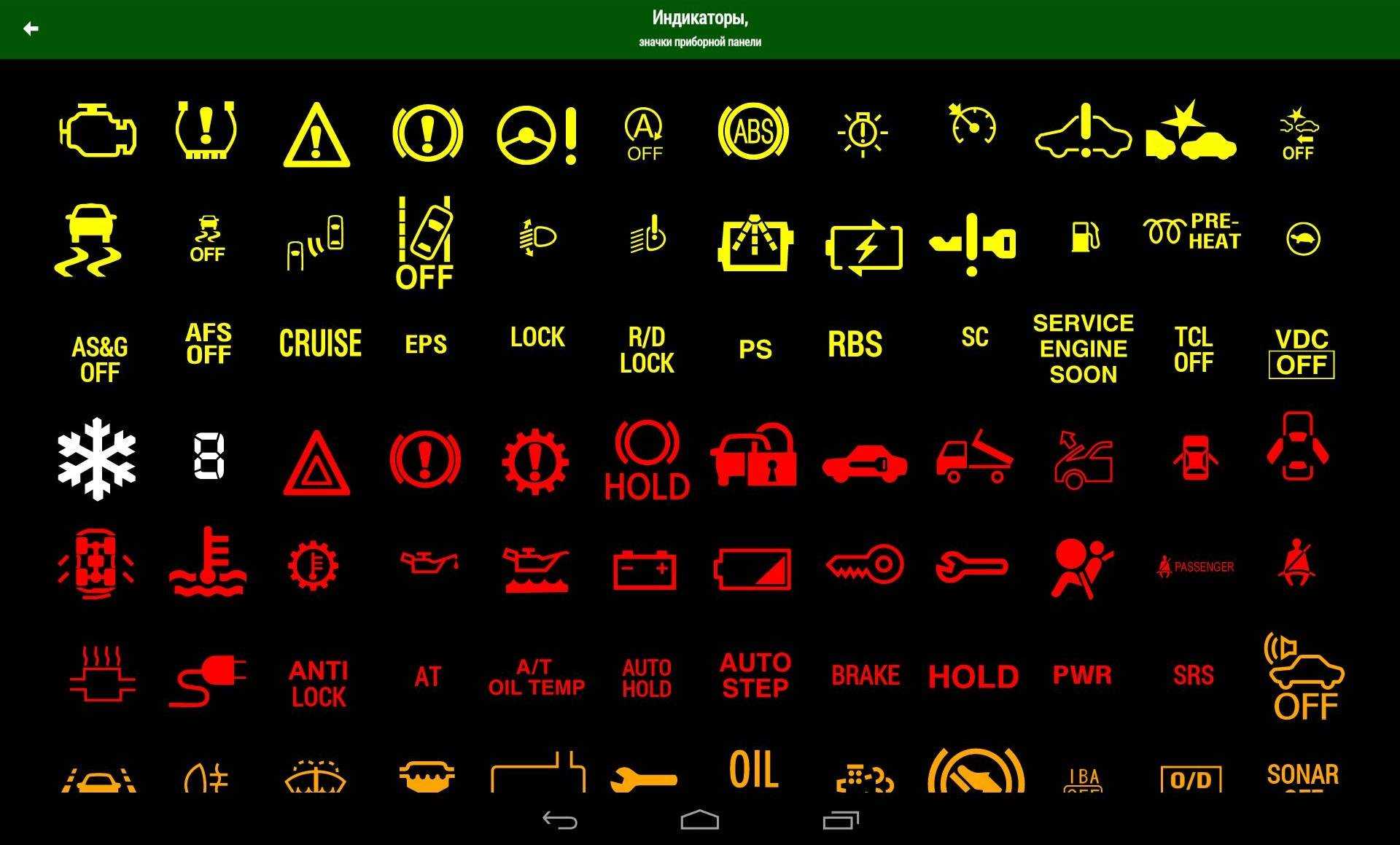

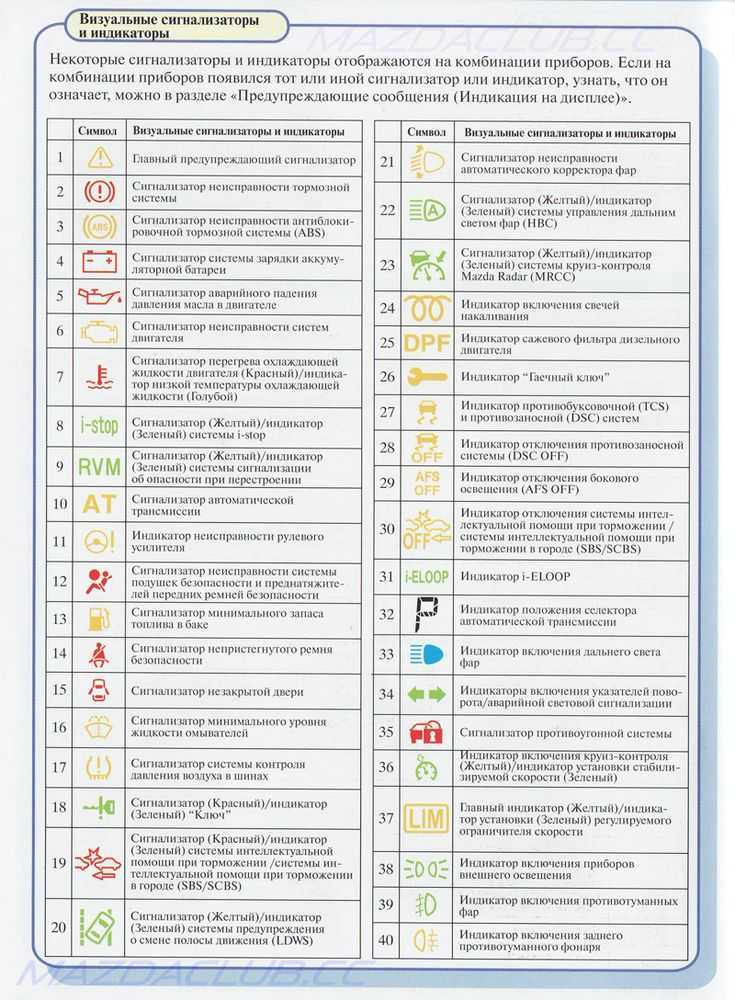

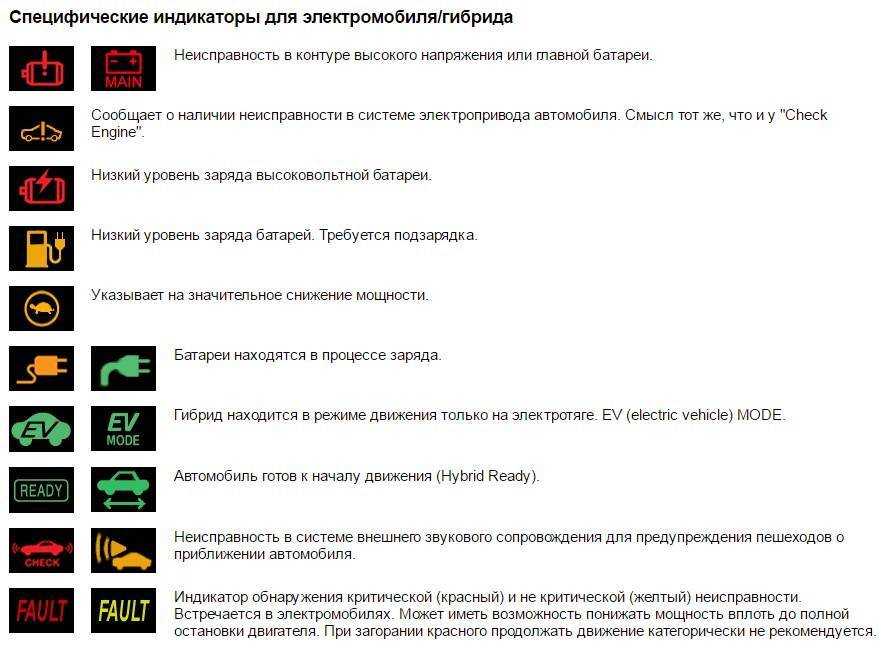

Назначение значков на приборной панели

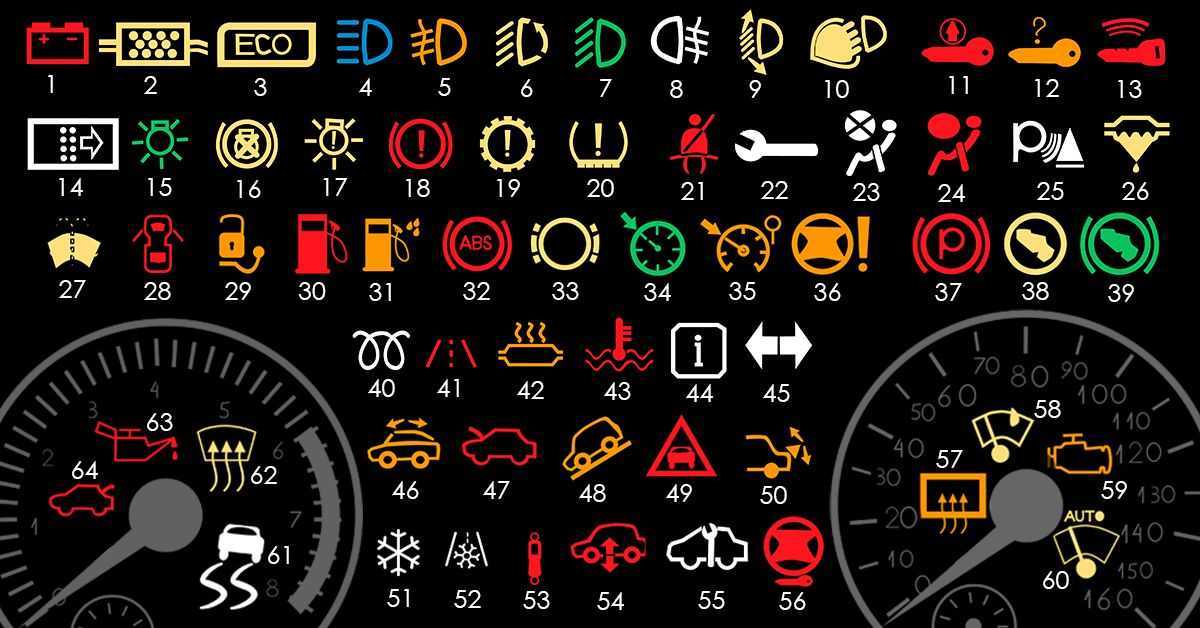

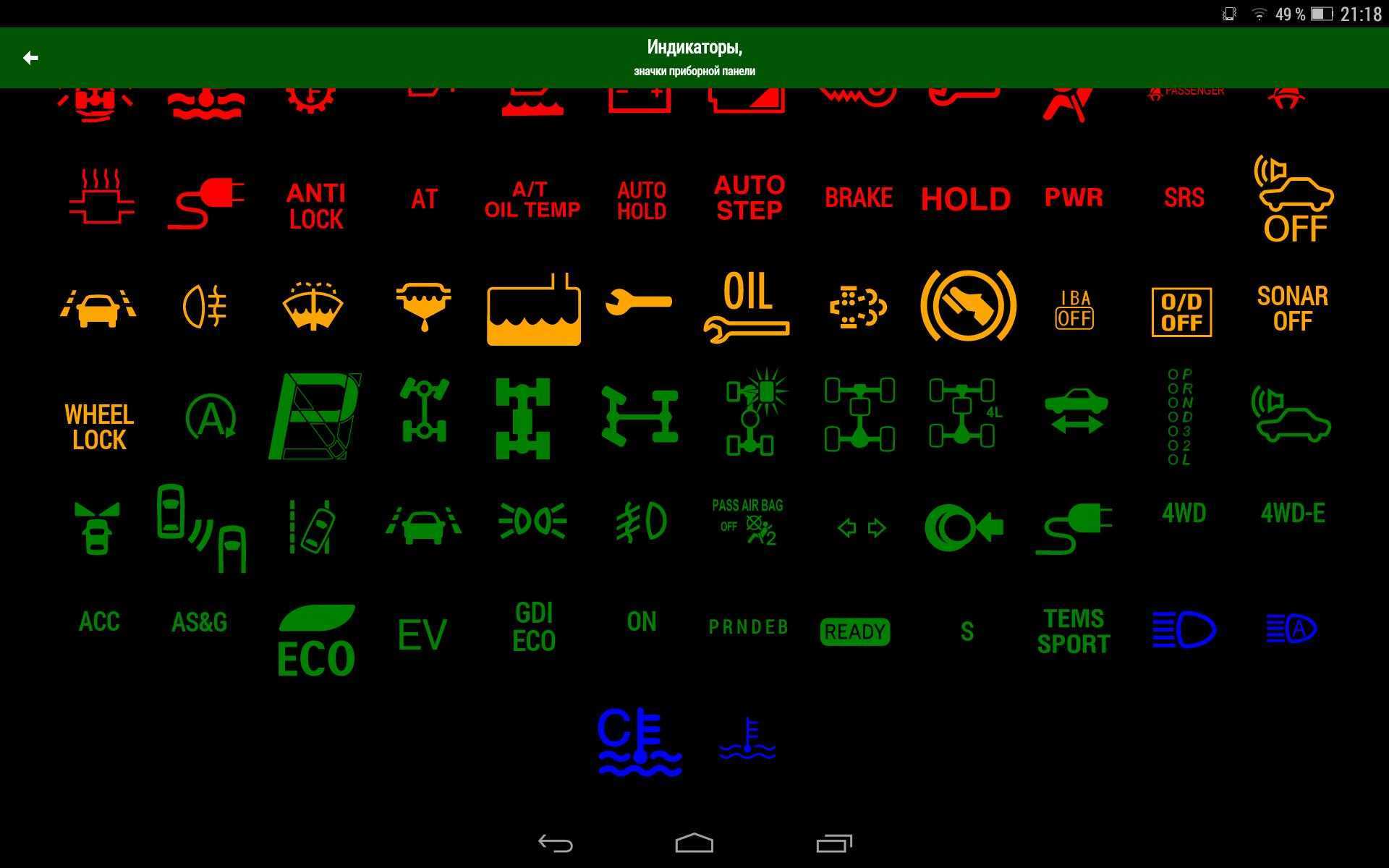

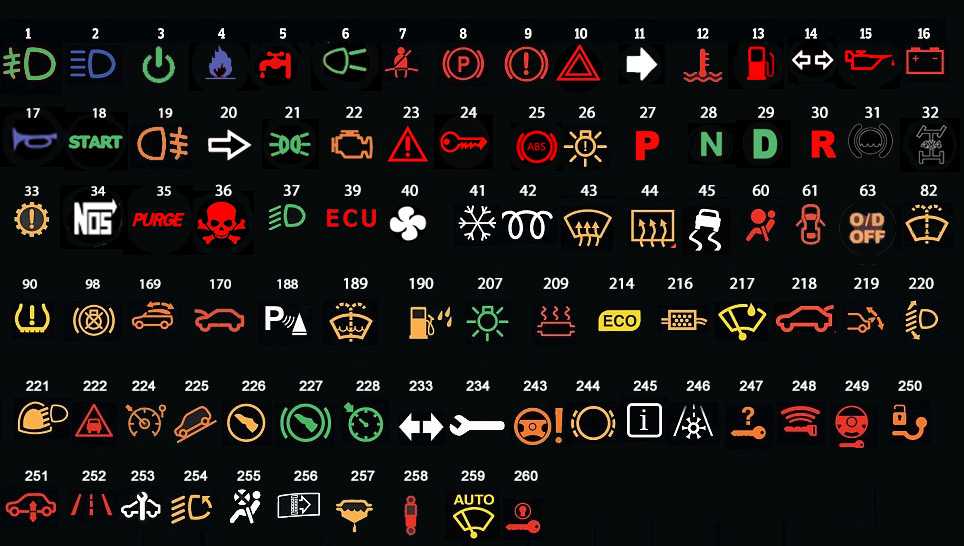

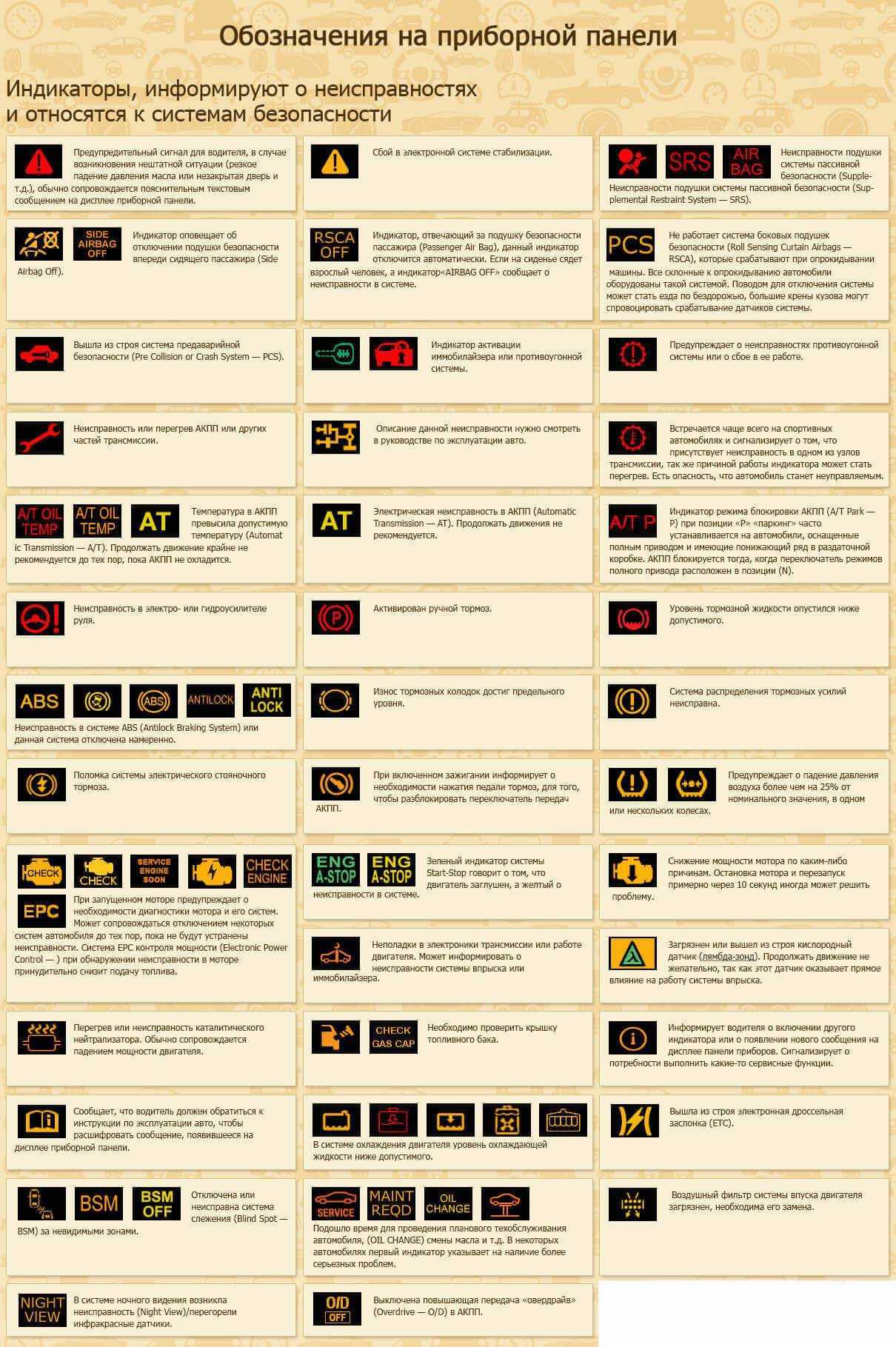

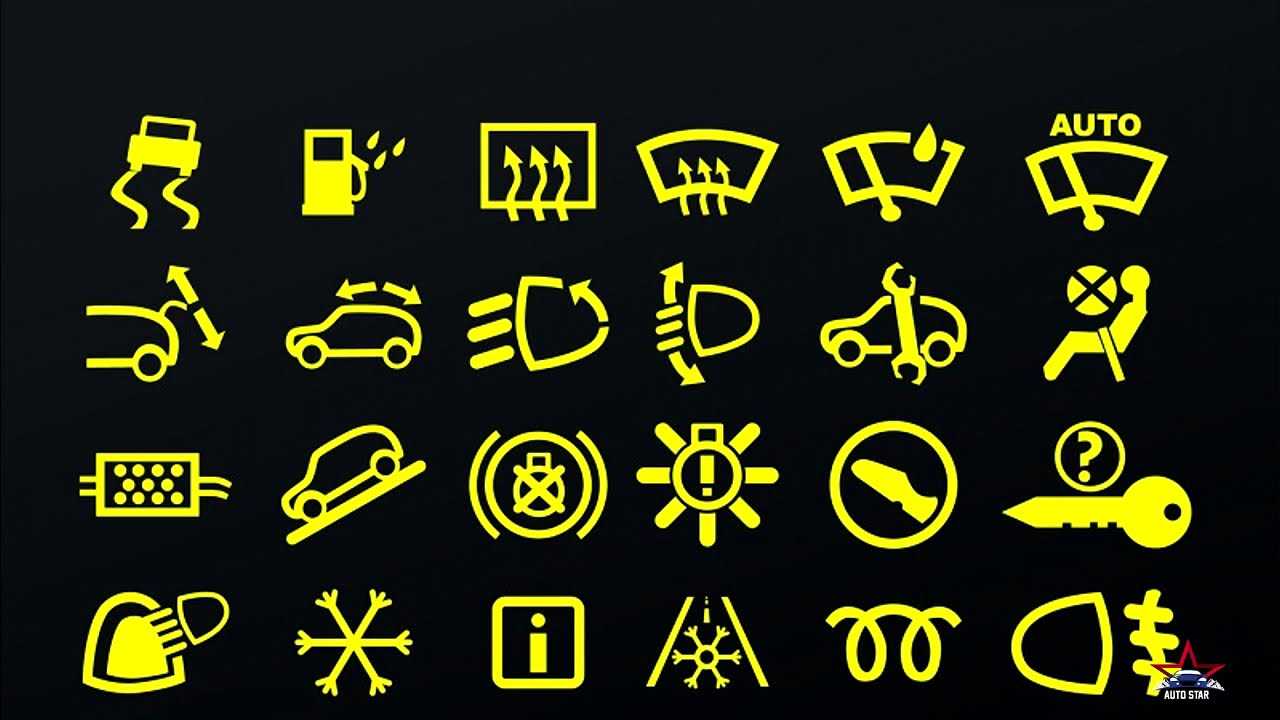

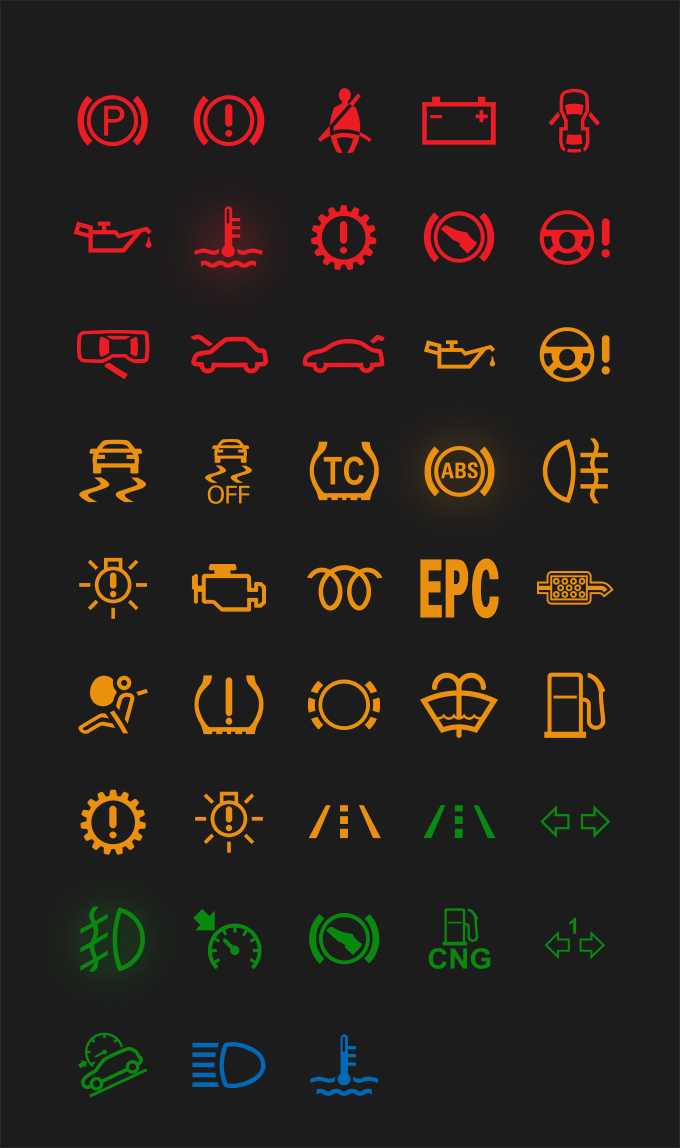

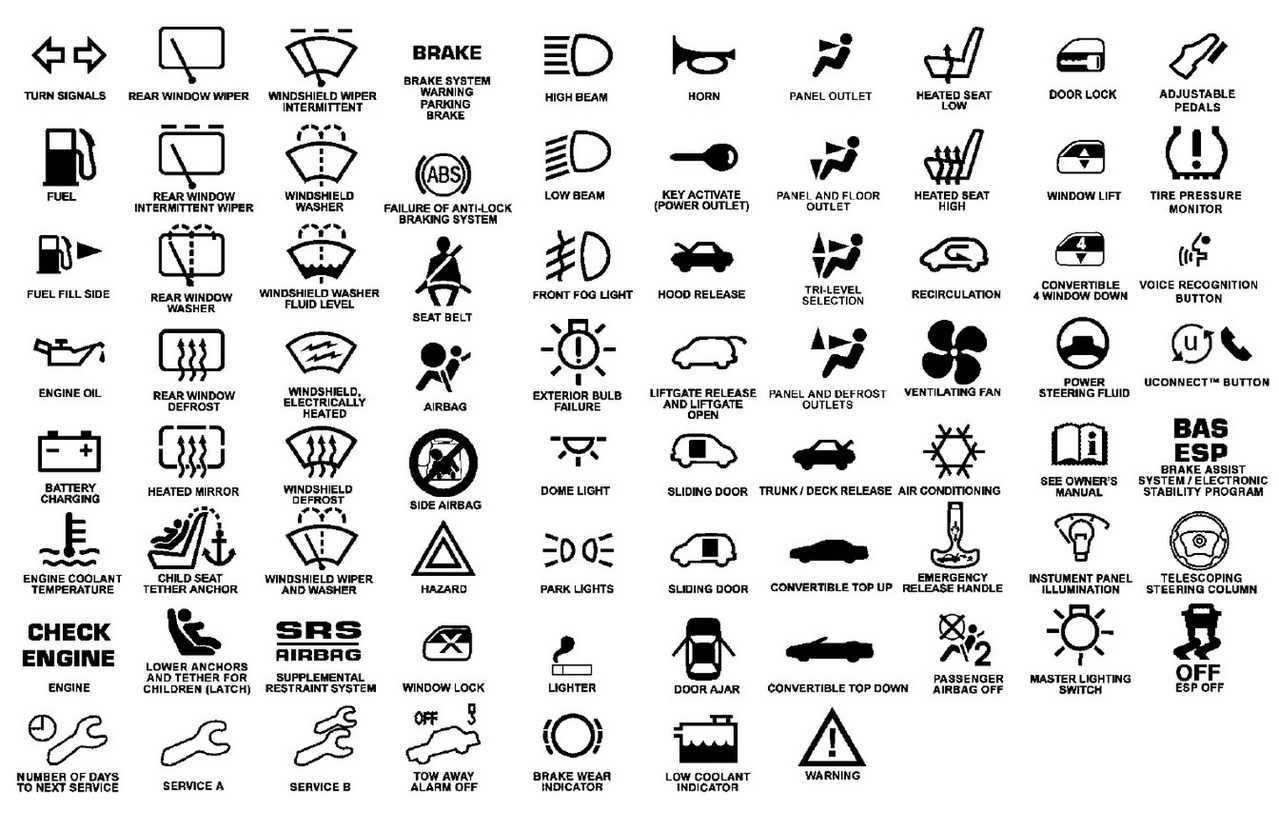

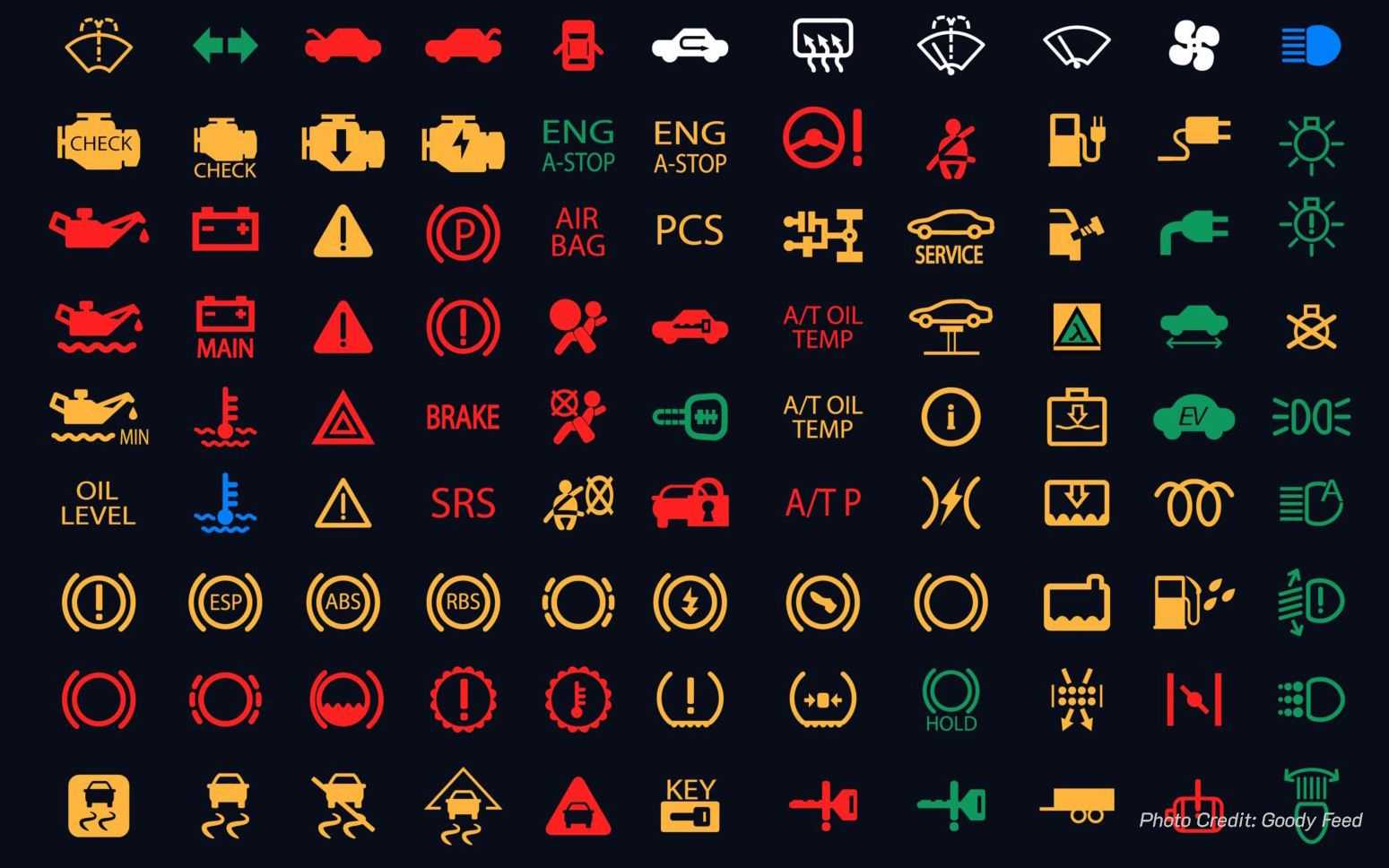

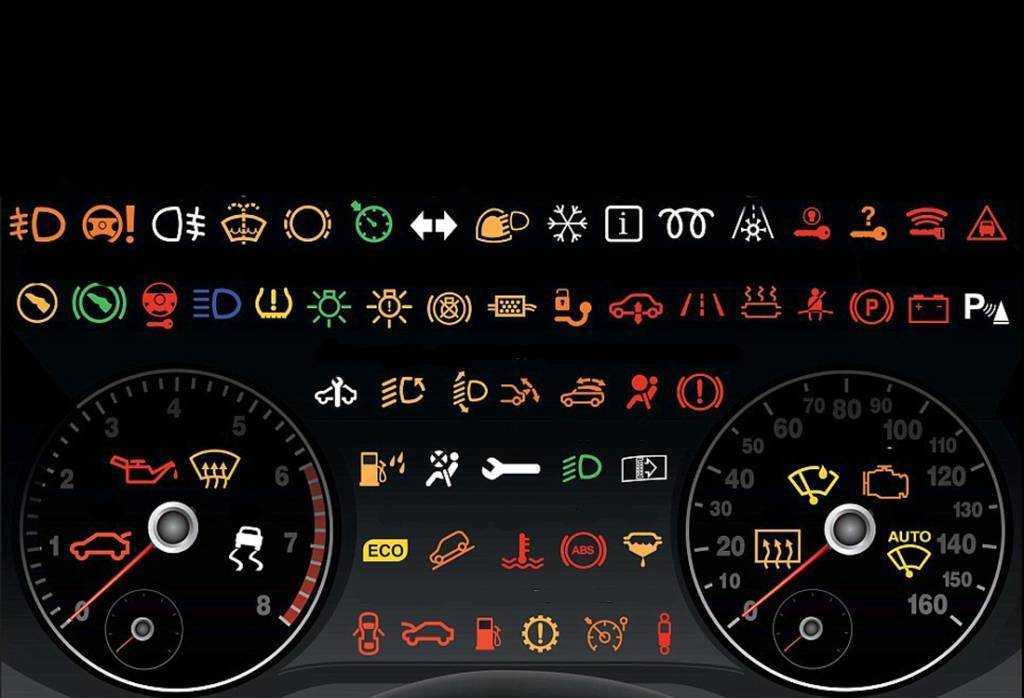

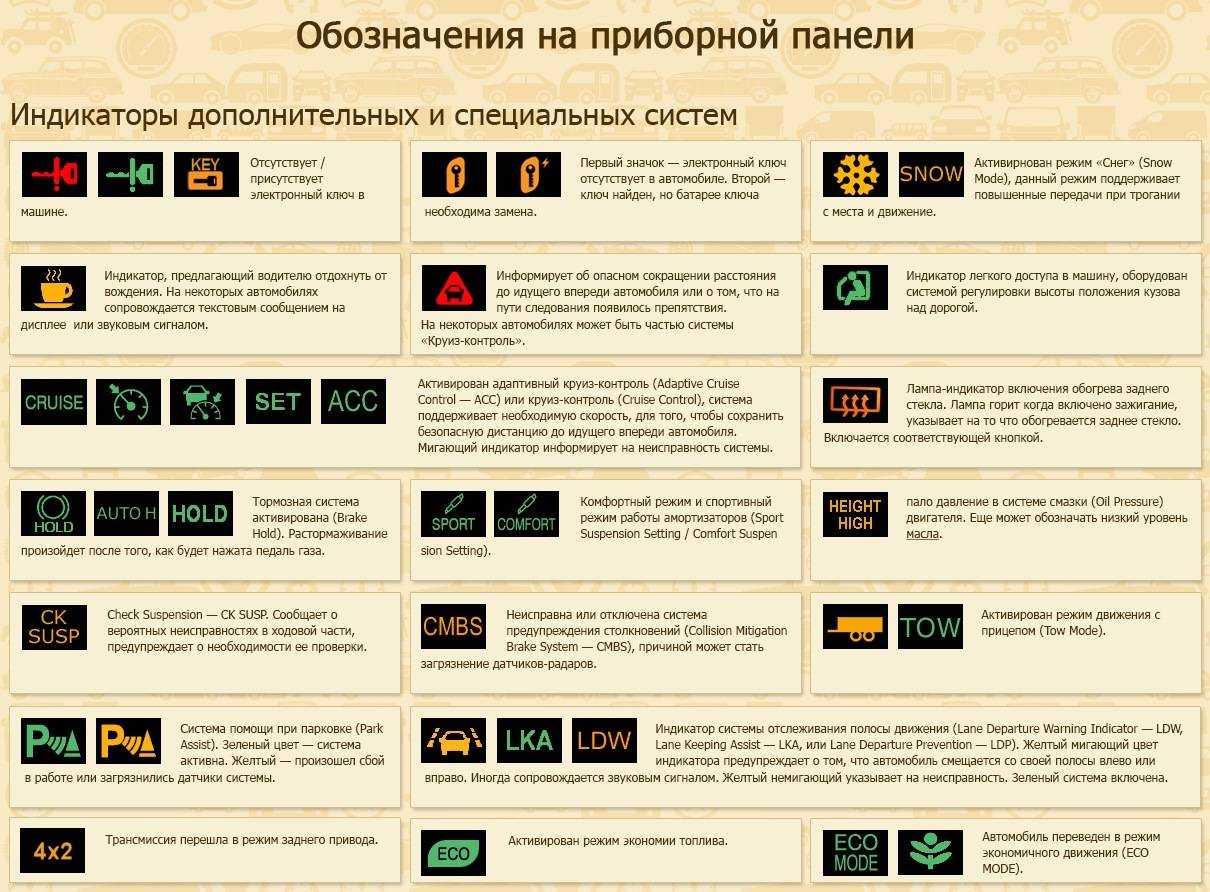

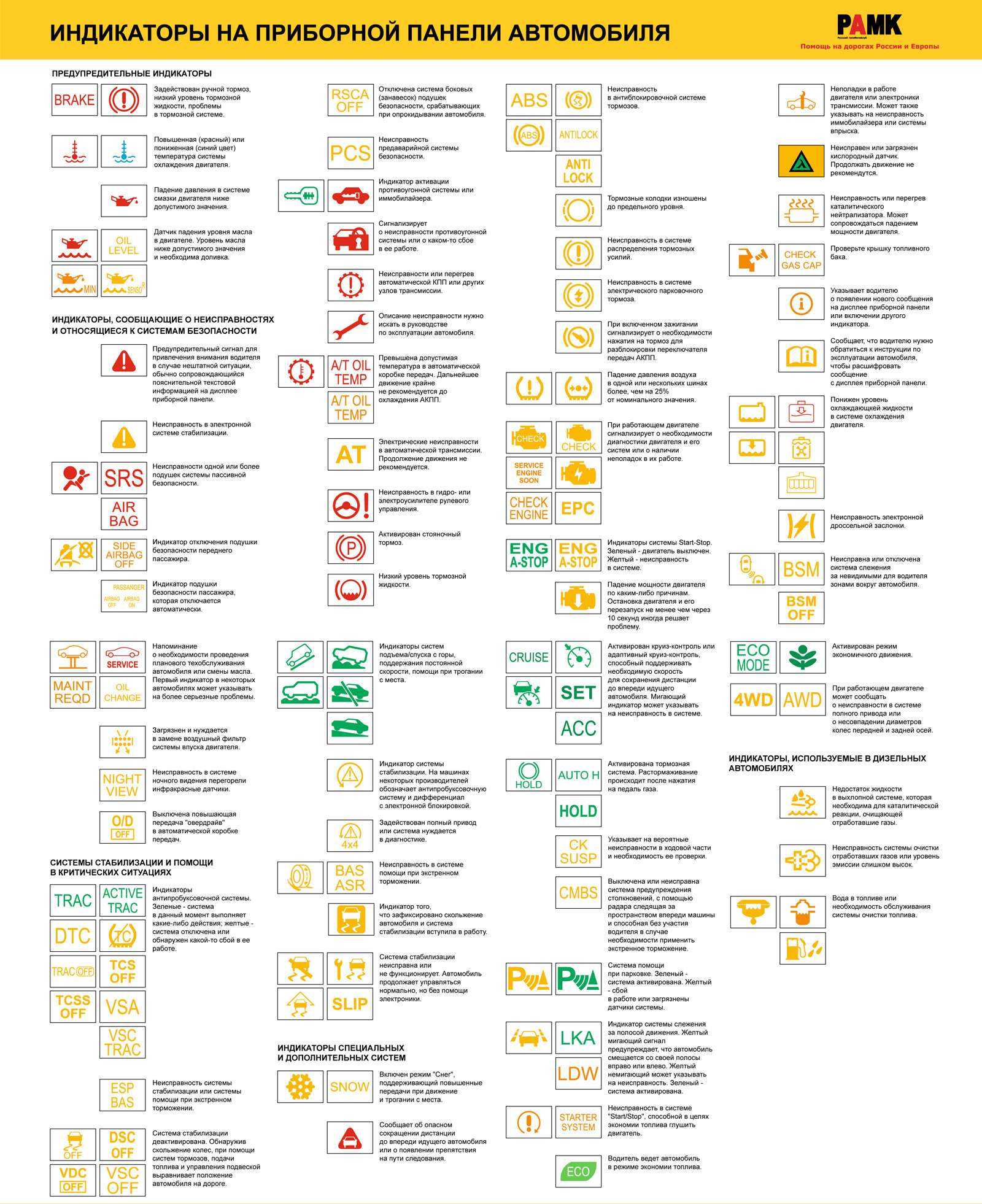

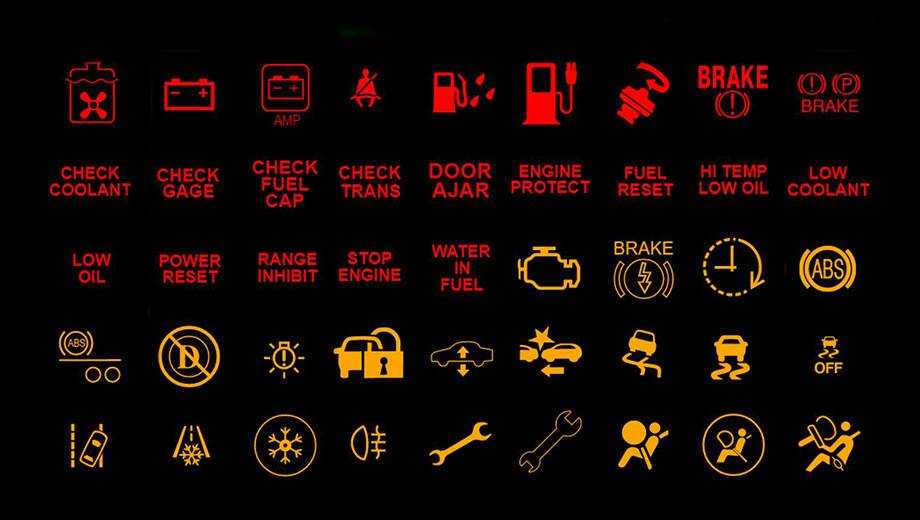

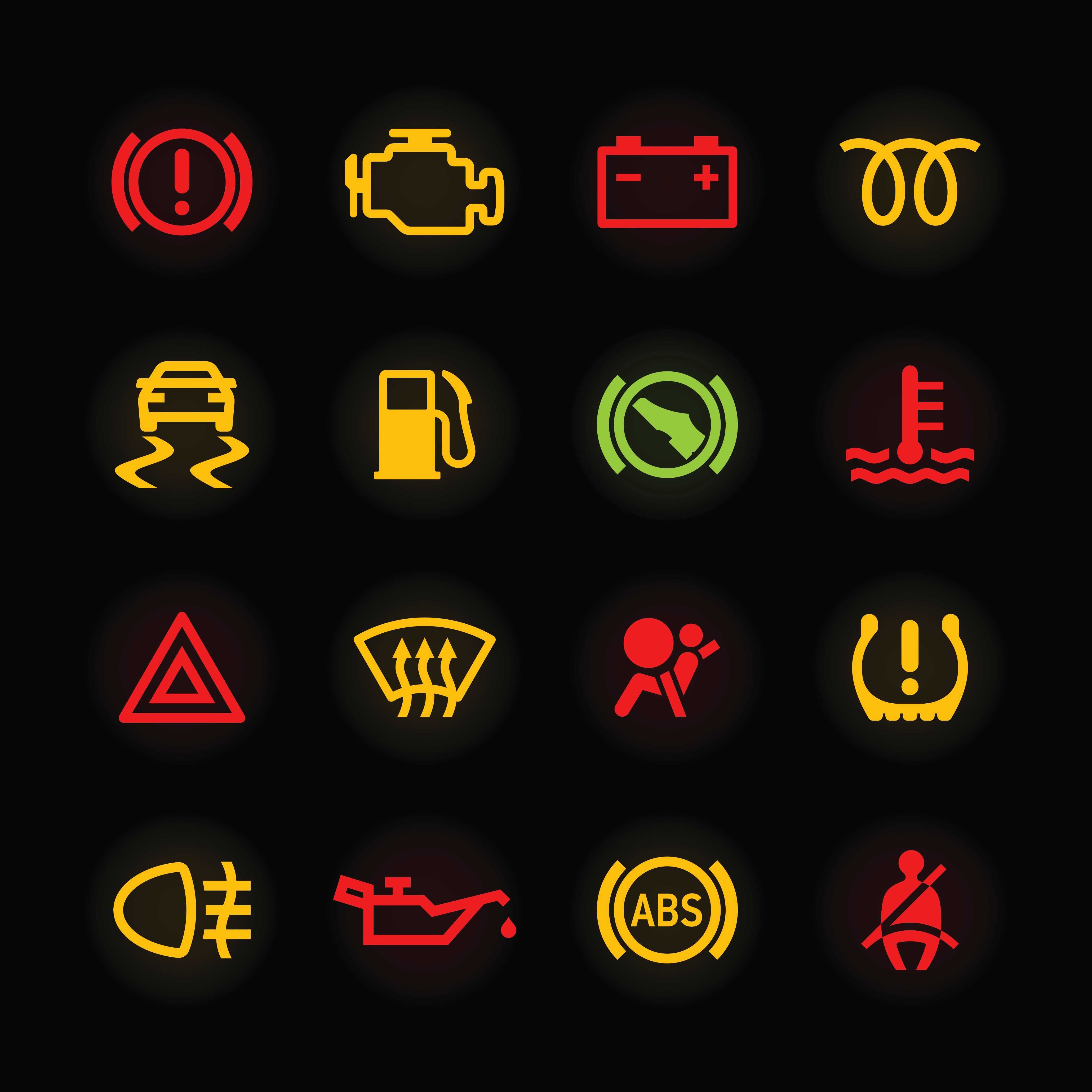

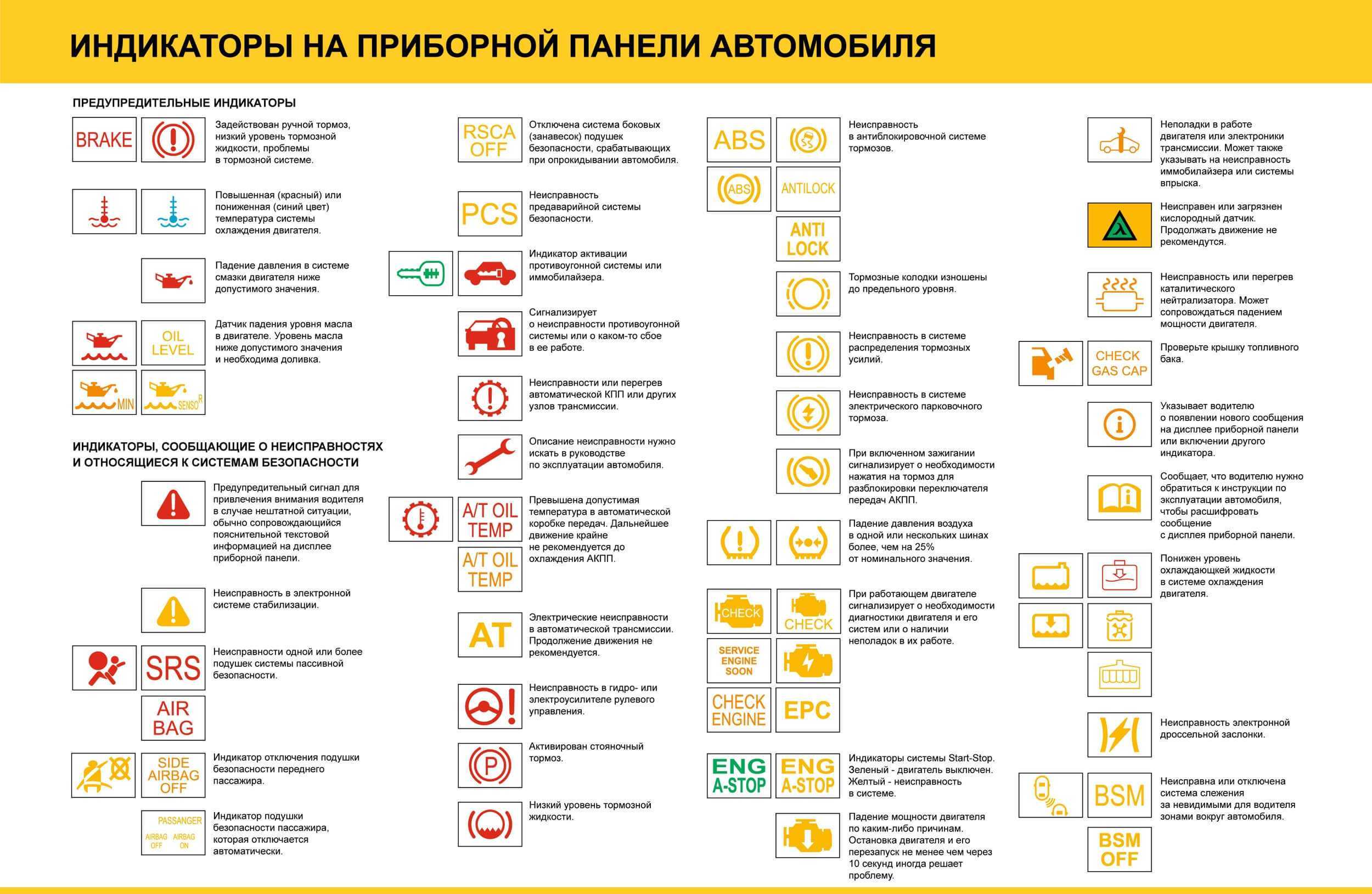

Есть огромное количество сигнальных лампочек на щитке приборов, которые являются специфическими для определенных моделей авто и несут в себе определенные обозначения. О назначении таких индикаторов можно узнать из сервисного мануала к автомобилю, мы же рассмотрим наиболее распространенные сигналы, их изображение и значение.
Лампочки индикаторов на контрольном щитке представляют собой наиболее простой способ, благодаря которому автомобилист может узнать обо всех возможных поломках. Благодаря лампочкам водитель может узнать о неполадках в работе двигателя автомобиля, аккумулятора, тормозной системы и т.д. То есть именно световые индикаторы позволяют быть в курсе работы всех узлов транспортного средства. В ходе улучшения технологии производства авто количество индикаторов и символов стало расти, и сегодня они имеют более привлекательный и оцифрованный вид. Само значение индикаторов, как, собственно, и их наличие, довольно разнообразное.
2. Органы управления и приборная панель
Приборная панель
- Замок запуска двигателя.
- Рычаг переключения передач.
- Приборы.
- Многофункциональный информационный дисплей.
- Переключатель стояночного тормоза.
- Рычаг переключателя указателей поворота и переключатель фар.
- Переключатель передних стеклоочистителей и омывателя.
- Выключатель ламп аварийной сигнализации.
- Рычаг разблокировки капота.
- Переключатель регулировки угла наклона и вылета рулевой колонки.
- Система кондиционирования воздуха.
- Аудиосистема.
Переключатели
- Переключатель адаптивной системы включения дальнего света (при наличии) или переключатель системы автоматического включения дальнего света (при наличии).
- Переключатель электромеханической двери багажного отделения (при наличии).
- Переключатель HUD (проекционный дисплей— при наличии).
- Переключатели управления подсветкой приборной панели.
- Переключатель «ODO/TRIP».
- Переключатель обогревателя ветрового стекла (при наличии).
- Переключатель блокировки системы полного привода (при наличии).
- Переключатель камеры (при наличии).
- Переключатель обогревателя рулевого колеса (при наличии).
Переключатели
- Переключатели функции памяти положения сиденья водителя (при наличии).
- Переключатели наружных зеркал заднего вида.
- Переключатели блокировки дверей.
- Переключатели управления электростеклоподъемниками.
- Переключатель блокировки стекол.
Переключатели
- Переключатели дистанционного управления аудиосистемой.
- Подрулевые переключатели (при наличии).
- Переключатели управления приборами.
- Кнопка поддержания дистанции между транспортными средствами (при наличии).
- Переключатель круиз-контроля.
- Переключатель LKA (система контроля за соблюдением дорожной разметки— при наличии).
- Переключатель голосового управления.
- Переключатели телефона.
Переключатели
- Remote Touch (при наличии).
- Контроллер системы Lexus Display Audio (при наличии).
- Селектор режимов движения.
- Выключатель «VSC OFF».
- Переключатель блокировки системы полного привода (при наличии).
- Выключатель системы «Стоп/Старт» (при наличии).
- Переключатель беспроводного зарядного устройства (при наличии).
- Переключатели обогревателей передних сидений (при наличии).
- Переключатели вентиляторов сидений (при наличии).
- Переключатель системы удержания тормозов.
Салон
- Подушки безопасности системы SRS.
- Напольные коврики.
- Передние сиденья.
- Подголовники.
- Ремни безопасности.
- Отделение в центральном подлокотнике.
- Внутренние кнопки блокировки.
- Подстаканники.
- Поручни.
Неисправности систем стабилизации

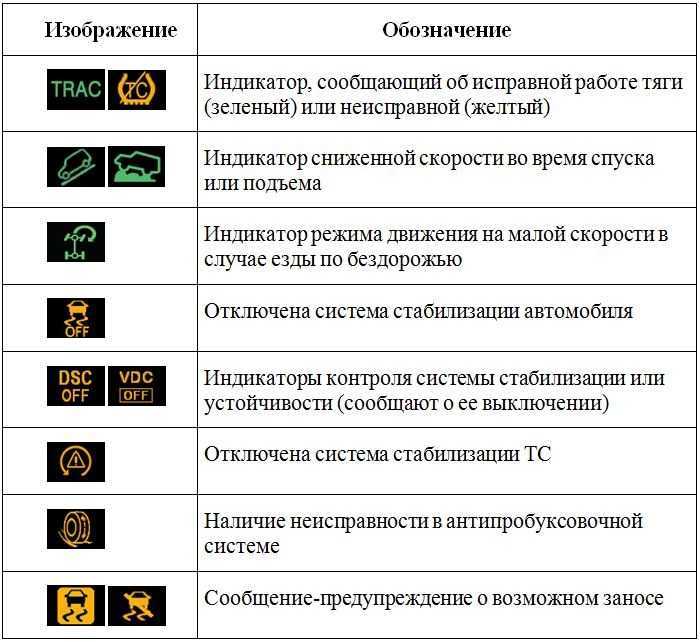

Надписи Trac, DTC, VSA, TCS. Такие лампочки обозначают проблемы с антипробуксовочной системой, которая может иметь различные названия — TRAC (Traction and Active Traction Control), DTC (Dynamic Traction Control), TCS (Traction Control System). Антипробуксовочная система связана с тормозной, поэтому в случае проблем с последней могут быть ошибки и по DTC.
Надпись КDSS. Ошибка по KDSS (Kinetic Dynamic Suspension System) означает, что система кинетической стабилизации подвески неисправна.
Значки спуска/подъема в гору. Подсветка этих индикаторов носит информационный характер и отображает состояние вспомогательных систем подъема или спуска в гору. Могут присутствовать на машинах, в списке оборудования которых значатся системы помощи при трогании с места и поддержания постоянной скорости.
Надписи ESP BAS. Обнаружена неисправность с системой помощи при экстренном торможении ESP (Electronic Stability Program) и стабилизации BAS (Brake Assist System). Обе системы связаны друг с другом, поэтому на лампочке изображены аббревиатуры двух систем сразу.
Надписи VDC OFF, DSC OFF, VCS OFF. Все эти лампочки означают отключение системы стабилизации (Stability Control), отвечающей за выравнивание автомобиля в экстренных ситуациях (например, при заносе). У разных производителей данные системы именуются по-разному.
Индикатор горного тормоза. Если этот значок горит зеленым — означает активацию системы горного тормоза. Если горит желтым — она отключена или неисправна. Выключатель, как правило, находится на подрулевом переключателе.
Восклицательный знак в треугольнике и стрелка. Отключена система динамической стабилизации автомобиля -Vehicle Stability Control (VSC) или Dynamic Stability Control (DSC).
Восклицательный знак в треугольнике и надпись 4×4. Неисправность в системе полного привода.
Колесо со стрелками или надпись BAS.Проблемы с системой помощи при экстренном торможении автомобиля BAS (Brake Assist System) еще эту систему именуют в народе «дотормаживатель». Ошибка по этой системе приводит к отключению антипробуксовочной системы ASR (Automatic Slip Regulation, Acceleration Slip Regulation, Anti-Slip Regulation).
Надпись IBA OFF. Не работает система интеллектуальной помощи во время экстренного торможения IBA (Intelligent Brake Assist). Отвечает за автоматическое срабатывание тормозной системы в случае вероятности столкновения.
Скользящая машина. Датчики обнаружили проскальзывание колес, в этом случае может быть активирована система стабилизации.
Скользящая машина с гаечным ключом, в треугольнике, надпись SLIP.Система стабилизации неисправна, в обычных условиях не мешает управлению автомобилем, но в экстренной ситуации «искусственный интеллект» ничем не поможет.
