Регулировка фар на тойоте королле

Выбор ламп

Для оптики Toyota Corolla подойдут только определенные типы цоколей ламп. Сам цоколь предназначен для фиксации лампочки в корпусе, а также передачи к ней тока.

Самым лучшим вариантом для Тойота Королла 2013 из всех является HB4 Koito Whitebeam 12V 55W японского производителя. Такое освещение является надежным и очень ярким. Особенно рекомендуется покупать этот бренд для дальнего света. Из недостатков Които можно отметить только высокую цену.

Philips Crystal Vision HB4 – это еще один отличный вариант, который будет гореть очень ярким светом белого цвета.

Для Toyota Corolla существует несколько видов освещения, которое можно поставить, в зависимости от ваших потребительских нужд:

• Всесезонное.
• Долговечное.
• С увеличенной светоотдачей.
• Голубого освещения.

Рассмотрим основные черты, свойственные для каждого из этих типов ламп.

Всесезонные

Всесезонные, или всепогодные, лампы лучше всего устанавливать автовладельцам, которые много ездят за городом в темное время суток. Особенностью всесезонок является то, что их колба покрыта желтым слоем. Получается, что световой поток лампы становится желтого цвета, который гораздо эффективнее белого при влажной погоде. Если белый свет будет рассеиваться от влажных частиц, находящихся в воздухе, то в желтом такая проблема будет стоять не так остро: у желтого света коэффициент рассеивания меньше на 20 процентов. Это даст вам большую обзорность в туман, снегопад или дождь.

Долговечные

Рекомендуются тем, кто проводит много времени за рулем ночью. Такие лампы способны работать в целых два раза больше обыкновенных. Долговечность обеспечивается за счет вибростойкости цоколя и специального газа, находящегося в колбе. У производителей такие фары обозначаются Long Life.

С увеличенной светоотдачей

Заменить старые лампы на такие рекомендуются людям, у которых фары потеряли прозрачность и хуже пропускают огонь. Более мощный поток света (на 30 процентов сильнее, чем в обычных) достигается за счет большей температуры накала нити. Может показаться, что такая нить гораздо быстрее перегорит, но так не произойдет, потому что в колбу запущен специальный газ, который ее защищает.

Голубого цвета

На самом деле их цвет близкий к голубому, однако продавцы все равно называют их лампами голубого свечения. Не разбирающиеся люди путают их свет с ксеноновым, потому что он действительно похож, просто не такой мощный. Такое освещение достигается за счет голубого напыления на колбе. Достоинством такого света является то, что от него глаза устают гораздо меньше, чем от обыкновенного.

Фары: оригиналы и аналоги

К головной оптике машины относят противотуманные, передние фары; ходовые огни. Задняя оптика – это фонарь освещения номерного знака, задние фонари и стоп-сигнал. Поворотники и габариты устанавливаются с обеих сторон.

Вопрос выбора комплектующих встает перед владельцем автомобиля тогда, когда оригинальные запчасти выходят из строя. Осветительные элементы нужно заменять достаточно часто. Для успешной замены приобретаем оригинальные лампочки, либо детали, идентичные оригинальным.

Не забывайте, что ксенон устанавливается только в том случае, если в фары встроен корректор. При его отсутствии установка становится практически невозможной.

Оригинальные комплектующие вы сможете приобрести у официальных ретейлеров бренда Тойота. Проверьте, чтобы артикул был указан как «12-469»

Конечно, цены у официальных ретейлеров будут чуть выше — зато качество и оригинальность фар гарантированы

Если у вас ограниченный бюджет, обратите внимание на аналоги. Они не уступают оригинальным деталям и могут без проблем их заменить

Название фирмы	Артикул	Цена (руб)
DEPO	212-11B5R-LD/212-11B5L-LD	2100+2100
OEM	811301E640/811701E370	3600+3600
SAT	ST21211C9R/ST21211C9L	2100+2100
Toyota (оригинал)	12-469
Fielder	NZE121	2200-2200

Проанализировав таблицу, можно заметить, что цена различается в среднем на 500-1000 рублей.

Наиболее популярным и достойным выбором можно назвать компанию OEM. Среди других вариантов это – проверенный и известный производитель, выпускающий только качественную оптику на Toyota Corolla 120.

Негорящий ближний свет: причины

Если у вас не горит свет, то это еще не значит, что проблема в лампах. Существует несколько причин этой неисправности:

1. Сгорел предохранитель.

Замененный предохранитель может так же быстро выйти из строя, если имеются проблемы с проводкой автомобиля.
Неисправность реле. Посредством этого электрического элемента производится включение и выключение фар, поэтому очень часто суть проблемы находится именно в нем. Не обязательно сразу производить замену реле – оно может быть исправно, просто на контактах образовался нагар или окисление. Эти контакты можно почистить, после чего фары ближнего или дальнего света будут работать, как и раньше.

При длительной эксплуатации колба лампы тускнеет. Проблема заключается в том, что этот процесс происходит постепенно, и автовладелец не замечает разницы. Например, в 2004-м году фара светит ярко, в 2007-м чуть хуже, а в 2011–2012 совсем плохо, но за такой промежуток времени постепенные изменения сложно замечать.

Замена

Для замены ламп ближнего света сначала необходимо открыть капот. В его пространстве будет видна пластиковая защита, которая держится на шести клипсах. В каждой клипсе в середине имеется заглушка, которую нужно поднять, нажав на ее сердцевину. Лучше всего это делать ножом с тонким лезвием.

Снимаем всю панель защиты и откладываем. Теперь мы получили доступ к блоку передних фар ближнего света и подфарнику. Посмотрев туда, можно увидеть, что к каждой фаре идет фишка с двумя проводами.

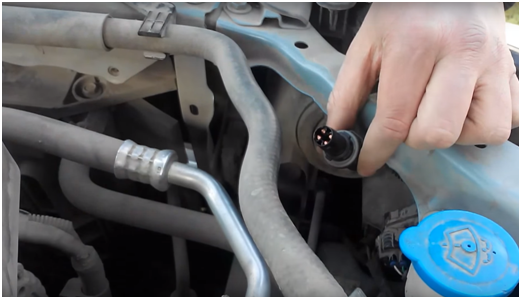

Осторожно снимаем ее, стараясь не повредить провода. Фишка приходила к цоколю лампочки, который выкручивается четвертью оборота против часовой стрелки

Передняя фара с лампой ближнего света на Королле E120, Е150 и Филдере может иметь резиновую заглушку, которая выкручивается также против часовой стрелки.



Дело в том, что при попадании жира пальцев на стекло нить может перегореть. Теперь лампа ближнего света для Тойота Королла 2008 года установлена. Аналогичные операции производятся и для версий других годов. Эта инструкция подходит как для правой, так и для левой фары.

Если с замененной лампочкой по-прежнему не горит ближний свет, то тогда проблема заключается в остальной электрической части: обратите внимание на предохранитель, реле и на то, до конца ли вставлен цоколь

Схемы электрооборудования для Тойоы Короллы

Каждый современный автомобиль оснащается различным оборудованием, которое обеспечивают ему комфорт и полную работоспособность. Иногда случается так, что что-то ломается, для ремонта необходимы изображения электрооборудования машин, потому что без них практически не разобраться в том, что ремонтировать и как ремонтировать. Схемы электрооборудования для Тойоты Короллы отличаются своей сложностью. Рассмотрим практически все схемы для данного автомобиля – от схемы стеклоподъемников до радио и стерео систем.

Машины постоянно совершенствуются. Поэтому будут показаны упрощенные схемы, так сказать, общие, которые подойдут для большинства годов выпуска Toyota Corolla.

Итак, далее будут представлены схематические картинки электрооборудования. Они полностью переведены на русский язык. Итак, начнем.

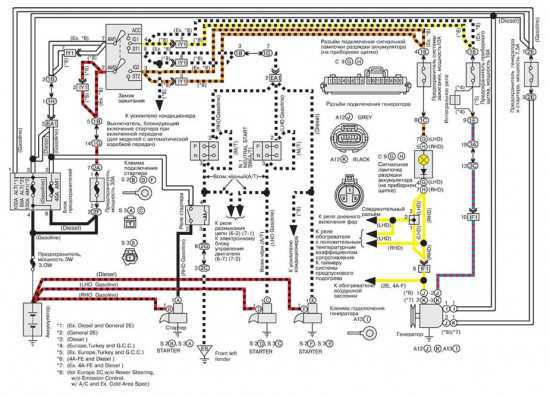

Схематическое изображение зажигания для Тойоты Короллы.

Далее можно представить систему управления двигателем Toyota Corolla.

Теперь можно рассмотреть строение головной оптики Toyota Corolla.

Освещение элементов приборной панели, а также задних габаритов. Состоит из двух картинок расположенных ниже.

Упрощенный, шаблонизированный вид подворотников.

Освещение салона Toyota Corolla.

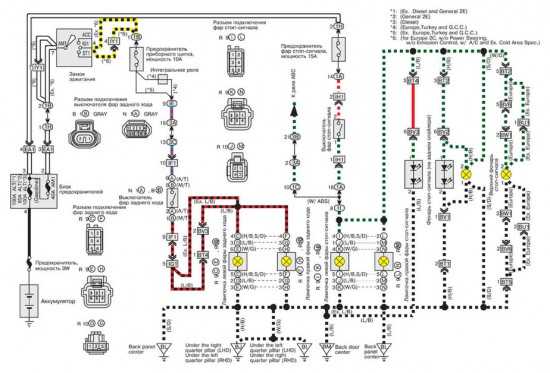

Дальше можно рассмотреть: фары стоп-сигналов и заднего хода.

Система регулировки головной оптики.

Если имеются противотуманные фары (задние).

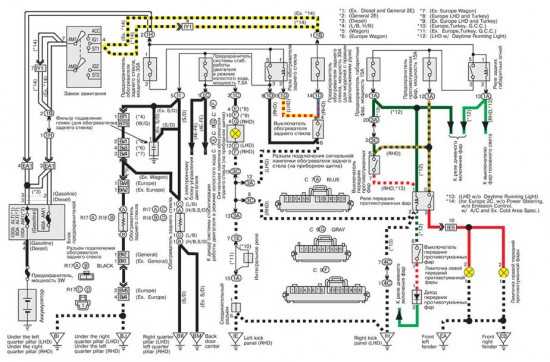

Схематическое изображение системы передних противотуманных фар, а также обогрева зеркал.

Далее можно рассмотреть электрический привод зеркал заднего вида и верхнего люка, если таковые в вашей комплектации имеются, то вам они наверняка когда-нибудь пригодятся.

Центральный замок Тойоты Короллы.

Схематическое изображение системы АБС, которая, кстати, является стандартной системой безопасности любого европейского автомобиля, начиная с 2004 года.

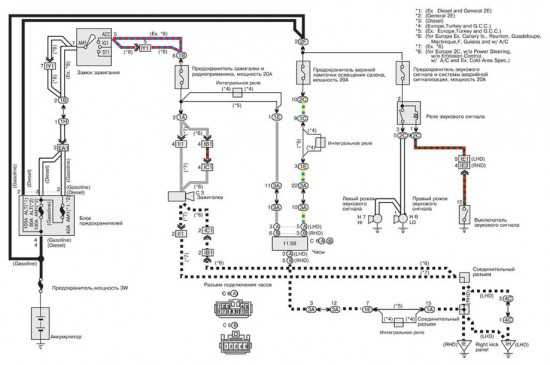

Прикуриватель, сигнал, а также часы – общая электросхема.

Дворники и омыватель стекла – простая электросхема.

Радио приемник и стерео Тойоты Короллы.

Вентиляторы охлаждения радиатора, а также кондиционера. Состоит из двух схематических рисунков.

Схематический рисунок зарядки автомобильного аккумулятора.

Каждое из этих изображений сможет помочь вам в ремонте или решении тех или иных проблем с вашим авто. Однако если вы не специалист, то лучше не лезть самому в них, а отвести свой автомобиль в диагностический центр, где вам помогут решить проблему. Как правило работы по электрооборудованию проводятся достаточно быстро, проводится диагностика, находится место поломки, после чего сотрудники сервиса сразу же приступают к решению проблемы.

Источник статьи: http://corollafan.ru/sistemy-i-detali/sxema-elektrooborudovaniya-tojota-korolla.html

Проверка и регулировка оптики на Тойоте Королле

Прежде всего, запускаем двигатель. После этого включаем оптику и проверяем, совпадают ли граничные линии света с линиями на ватмане. Делаем все в точности как указанно на схеме ниже.

Нужно отрегулировать всего лишь один веет свечения либо дальний свет, либо ближний – это связано с тем, что оптика представляет собой единый блок, где регулировка одного параметра, автоматически настраивает второй параметр.

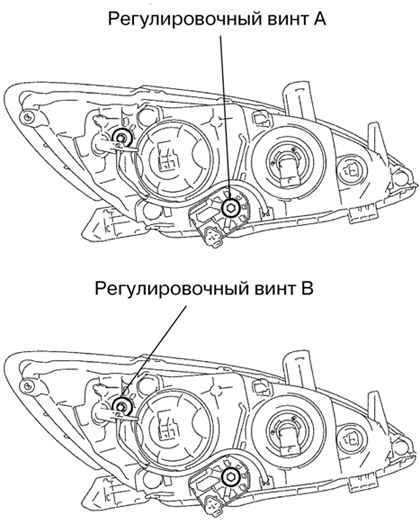

Для регулировки по вертикали нам надо покрутить винт, который расположен на оптике, точно там же, где указанно на фото.

Осуществлять настройку надо при помощи отвертки. Регулировать необходимо в соответствии с вышеуказанной схемой, где необходимо достичь соответствия в линиях света с линиями на ватмане.

Винт поворачивается по часовой стрелке, однако если фары сильно задраны верх винт необходимо слегка выкрутить.

Отрегулировав вертикаль свечения, переходим к горизонтальной регулировке. Опять же с помощью отвертки мы регулируем, подкручивая уже другой винт, местоположение которого указано на рисунке.

Настроив горизонталь по ватману, можно считать процесс настройки головной оптики законченным. Скручиваем ватман, но не выбрасываем. Вдруг вам он или вашим знакомым еще пригодится. Сложный процесс или нет судить вам, однако не стоит отрицать, что придется постараться, чтобы сделать все правильно.

https://youtube.com/watch?v=E0744IgpQfI

Снятие фонарей на Королле 120

Задние блок фары включают в себя две половины. Половины располагаются на крыле и крыше багажника.

Не забывайте, что фонари различаются по своим функциям. Например, правый задний фонарь отвечает за задний ход и сигнал стоп, левый – противотуманный, поворотный и также со стоп-сигналом. Рассмотрим, как правильно их снять.

Для багажника инструкция будет следующей:

• Берем ключ на десять, отсоединяем АКБ от минусовой клеммы.
• Находим крышку, которая скрывает переплетения проводки. Она располагается в багажном отсеке автомобиля.
• Поддеваем крышку отверткой и извлекаем ее.
• От патрона, куда вкручивается лампочка, отсоединяем проводку. Желательно обозначить все провода, чтобы при повторной установке их не перепутать.
• Извлекаем лампочку, затем избавляемся от двух крепящих фару гаек. Снимаем фонарь.

Для крыла махинации упрощаются:

• Отсоединяем минусовые клеммы от проводов АКБ и слегка приподнимаем обивку багажника.
• Открутить гайки-фиксаторы и избавиться от пластмассовой защелки. Она держит провода и гофру.
• Придавить пальцами удерживающую клипсу и избавиться от гнезда, которое соединяет проводку. Приложив усилия, вынуть фару.

Теперь вы можете без проблем установить новую деталь.

Тюнинг фонарей

Чтобы внести изменения во внешний вид машины, вам достаточно заняться тюнингом автомобильных фар. Это достаточно простая операция, позволяющая придать автомобилю уникальный внешний вид.

Как правило, наиболее распространена замена штатных ламп на ксеноновые. Тем самым можно не только увеличить силу света оптики, но и повысить безопасность: ксенон светит гораздо дальше. Светодиоды, в свою очередь, придают «футуристический» вид вашему транспортному средству и делают его более привлекательным.

Так называемые «ангельские глазки» — накладки, предназначенные для украшения фар. Визуально такое решение выглядит достаточно необычно. Особенно, если машина светлого оттенка.

Модель тюнинг-фар DEPO – более бюджетная и доступная. Это евросвет для седана, внутри детали также черные. Артикул оригинальной фары — 212-11B5P-LD-2.

Блоки в салоне

Общее расположение

Схема

Описание

• 4 – реле управления замками дверей
• 5 – блок реле и предохранителей №4
• 6 – блок предохранителей №1
• 7 – блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Пример блока

Схема

Назначение предохранителей

Правый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	30А DEFOG – обогреватель стекла
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Левый руль

1	15А FOG – противотуманные фары
2	10А IGN – зажигание
3	15А STOP – стоп-сигналы
4	20А SEAT HTR – обогреватель сидений
5	20А CIG & RADIO  – прикуриватель, магнитола, зеркала
6	10А ECU-В – АБС, электро пита­ние центрального замка
7	10А TURN – указатели поворота
8	10А GAUGE  – приборы
9	10/15А TAIL – габариты
10	7,5А DEF-I/UP  – повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG – электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER – стеклоочистители

Обозначение реле

• a – POWER – стекло подъемники, люк и центральный замок
• b – FOG – противотуманные фары
• с – FLASHER – реле – прерыватель
• A – DEFOG – обогреватель стекла
• B – TAIL – габариты

Схема

Описание

1. 40А HEATER – Отопитель
2. 15А А/С – Кондиционер
3. А – Реле отопителя

Диагностика электрической схемы

Выполняя диагностику схемы электрической части Тойота Королла, важно выполнить следующие действия:

Проверить в случае установки автоматических выключателей, а также предохранителей, это позволит сделать выводы относительно их работоспособности. Выполнить проверку уровня зарядки аккумуляторной батареи Тойота Королла, вместе с тем надежность соединений проводов данного агрегата

Важно, чтобы соединения были чистыми, без наличия отложений, солей и окислов. Обязательным этапом диагностики схемы является проверка контактов, которые непременно не должны иметь нарушений подсоединенных элементов

В том случае, если присутствуют загрязнения, отслоения, нарушение целостности, выполняется ремонт контактов – зачистка. Достаточно высокого внимания потребует процесс отсоединения разъема подключения клемм, важно не тянуть за провода, а использовать для этих целей только корпус самого разъема. Это позволит исключить повреждения отдельных контактов схемы, сделав ремонт экономичным, без дополнительных затрат на эксплуатацию.

Фонари: оригиналы и аналоги

Задний свет также играет немаловажную роль. Своевременная замена деталей – ключ успеха и безопасности. Наиболее популярными аналогами фонарей на Тойоту Короллу считают:

Более дорогие варианты задних фонарей, как правило, служат в роли готового тюнинга. Например, в них встраиваются дополнительные диоды или сразу установлен ксенон.

Производитель	Производитель	Цена
DEPO	212-19D8L-LD-UE/ 212-19D8R-LD-UE	1740+1740
CASP	SK-36064/ SK-35623	1760+1760
OEM	SK-18857/ SK-18858	4953+4953

Более дорогие варианты задних фонарей, как правило, служат в роли готового тюнинга. Например, в них встраиваются дополнительные диоды или сразу установлен ксенон.

При выборе деталей нужно ориентироваться на свои предпочтения и бюджет: например, комплект OEM считается достаточно дорогим, поэтому можно взять практически аналогичные CASP или DEPO почти в три раза дешевле.

Подготовительный этап регулировки оптики

Перед тем как говорить о настройке фар и рассматривать поэтапную инструкцию по их настройке стоит основательно подготовить свою Короллу к данному процессу. Для этого нам понадобится:

Убедиться в том, что кузове автомобиля в районе фар не имеет деформированных мест, обязательно проверить правильность установленной оптики;
Во-вторых, нам надо убедиться в том, что масло в автомобиле залито до необходимого уровня;
В-третьих, необходимо проверить давление в шинах

Очень важно чтобы все шины были накачаны одинаково;
Перед тем как настраивать фары нам необходимо полностью освободить багажник от всего лишнего;
Залить полный бак бензина – необходимо для того что бы машина была полностью сбалансирована;
На водительское место необходимо посадить человека в районе 75 кг;
В автомобилях с ручной регулировкой необходимо выставить значение «0», в точности как показывает картинка расположенной ниже;
И наконец, если Тойота Королла обладает регулируемой подвеской, то ее необходимо максимально опустить.

Подготовив саму Тойоту Короллу, мы переходим к следующему пункту – нужно выбрать и подготовить место, в котором будет происходить настройка головной оптики. Машину необходимо разместить у стены в темном месте, обязательно чтобы она была ровно под углом 90 градусов по отношению к стене.

Помимо этого нужно выставить расстояние 25 метров от стены, если расстояния не хватает можно расположить автомобиль в 3 метрах.

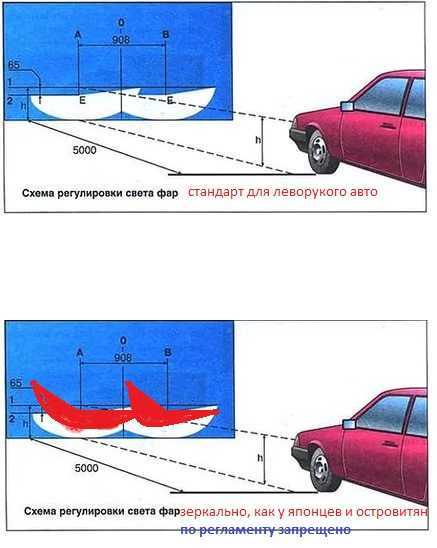

После того как Королла и место подготовлены, нам понадобится ватман, который заменит экран или стену. На бумаге нужно провести вертикальную линию четко посередине. Сделать нужно в точности как показывает рисунок – соблюдая углы и расстояние.

После установки «экрана» нужно начертить остальные линии, а точнее оси, в точности как показывает рисунок

Здесь важно знать:

• Осевые линии для проверки ближнего и дальнего света головной оптики разные;
• Надо нанести метки ламп оптики, желательно которые используются в качестве отметки центра производителем. Как правило, эти отметки есть на фарах.

Теперь давайте разберемся с линиями. Горизонтальная – это уровень отметок на оптике производителями, то есть на ватмане должна быть линия на той высоте, на которой находятся отметки производителей на ней.

Левая и правая линии соответствуют этой же отметке производителя, только расположены они уже вертикально. Провести их нужно так, что бы они пересекали горизонтальную. Сделав это можно перейти к самой регулировке.

Замена фар на Королле 120

Если работа оптики перестала вас удовлетворять, настало время ее заменить. Например, вы заметили, что фары стали более тусклыми или вовсе перестали работать. Рассмотрим этот нюанс подробнее.

• Снимаем радиаторную решетку. Она держится на саморезе, защелках и двух болтах. Выкручиваем крепления и отсоединяем решетку.
• Используя крестовую отвертку, избавляемся от болтов, соединяющих кузов и бампер. Не забываем также отсоединить защелки.
• Сдернув бампер с креплений, пропускаем край и находим болт, который держит фару. Откручиваем сначала верхние, затем нижние болты и медленно тянем фару на себя. Не забываем отключить все разъемы.
• Из старой фары можно извлечь крепежную клипсу и лампочку. Клипса потребуется нам для того, чтобы установить первый болт в новую деталь.
• Помещаем на ухо новой фары клипсу и вкручиваем лампочку.
• Новая деталь устанавливается в обратном порядке. Повторяем операцию со второй фарой.
• Когда передние световые приборы установлены на свои места, можно прикрепить обратно все снятые детали и бампер. Готово!

Чтобы установить новые противотуманные фары, следуем инструкции:

• Избавляемся от брызговика. Аккуратно снимаем его и откладываем в сторону.
• Если брызговик снят верно, то нам открывается доступ к корпусу ПТФ. Нужно нажать на фиксатор.
• Теперь отсоединяем провода питания и штекер, извлекаем лампочку.
• Лампочку нужно провернуть против часовой стрелки, пока она не остается у вас в руках.
• Берем в руки новую лампочку и вставляем ее, проворачивая в обратную сторону. Возвращаем на свои места штекер и проводку.
• Проверяем, правильно ли функционирует лампа. Если все хорошо, устанавливаем брызговик на прежнее место.

Регулировка фар – немаловажная процедура. Не забудьте, что оптику необходимо подготовить к регулировке. Для этого мы создаем эксплуатационные условия, паркуем автомобиль на идеально ровной поверхности. Расстояние до стены – пять метров. На стене делаем насечки, чтобы настроить фары максимально точно и быстро.

Для регулировки используем специальные винты. После того, как мы настроили одну фару, вторую необходимо накрыть плотной светонепроницаемой тканью. Теперь переходим к настройке свечения – вертикального и горизонтального. Вторая фара настраивается таким же образом.

Не забывайте, что правильно отрегулированная оптика не слепит водителей встречных автомобилей при езде.
