Проблема номер 1: люк… и сгоревший трип компьютер
Судя по блоку предохранителей, там окислялось все годами( Боюсь разбирать пол, что там от него осталось.
Первым делом в такой ситуации страдает обшивка потолка.Затем по звезде идет трип компьютер.

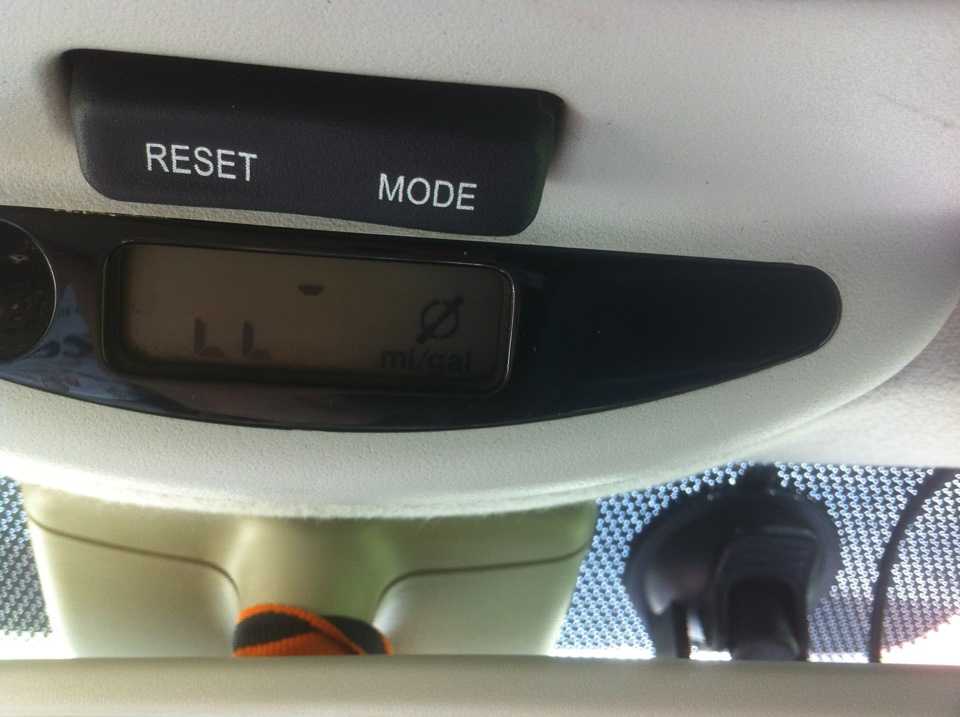

У меня не горела подсветка и не работала часть символов (проблема не единственная).

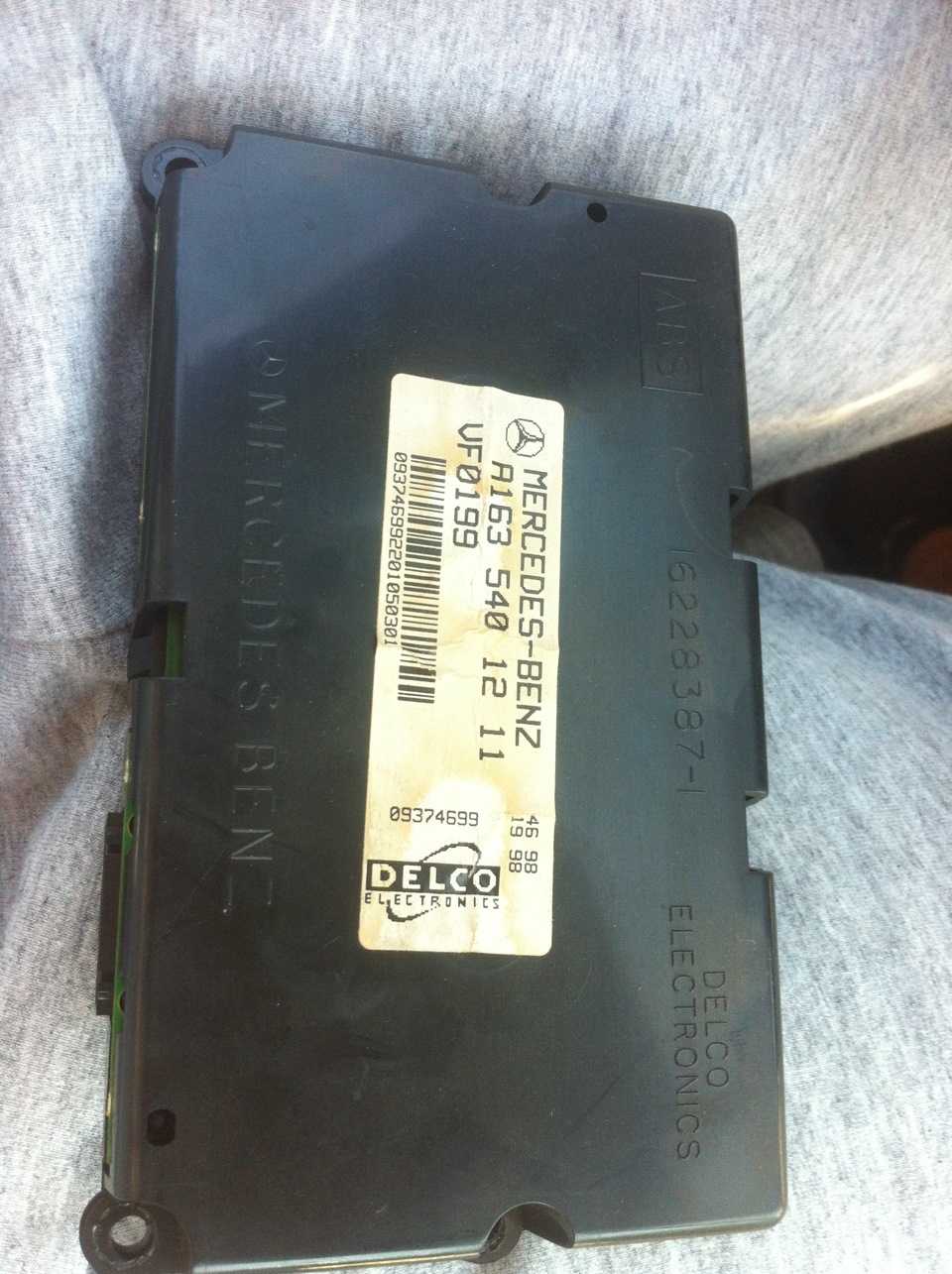

Полез смотреть компьютер.
В интернете есть куча схем как снимать плафон, даже видео на ютубе.Как снять трип бортовой компьютер ML W163
Только вот я вам скажу никто и нигде не упоминает, что если плафон снимается на машине в первый раз, то сделать по инструкции не получится:
На последнем шаге необходимо отжать два больших уха и толкать весь плафон в сторону лобового стекла и одновременно вниз.
Этот кусок пластмассы, с места не сдвинешь (в сторону лобовухи), люфт минимальный.Но мы не сдаемся на пол пути.

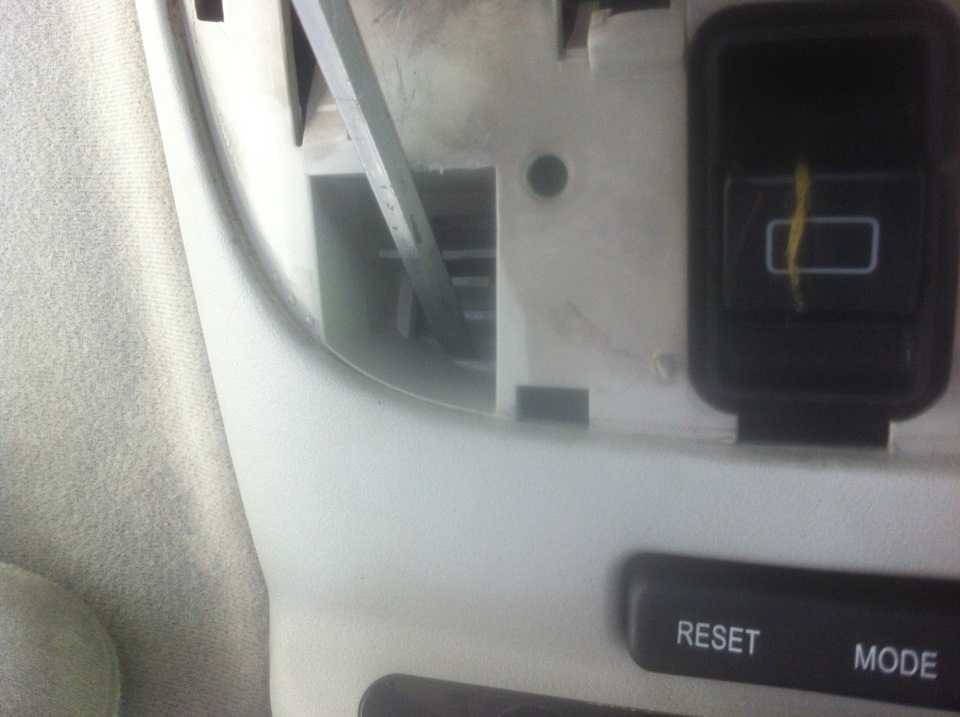

Делаем рычаг крепкой минусовой отверткой:
Что мы видим? Что если приложить большое усилие, то плафон таки сдвигается в нужную сторону и с обратной стороны уха заканчивается пластик плафона (который держится за дырки в кузове) и это сигнал, что можно тянуть вниз.
Толкать надо одновременно с двух сторон, отцеплять получится только с одной стороны. Надо подложить что-то, иначе придется повторять процедуру.

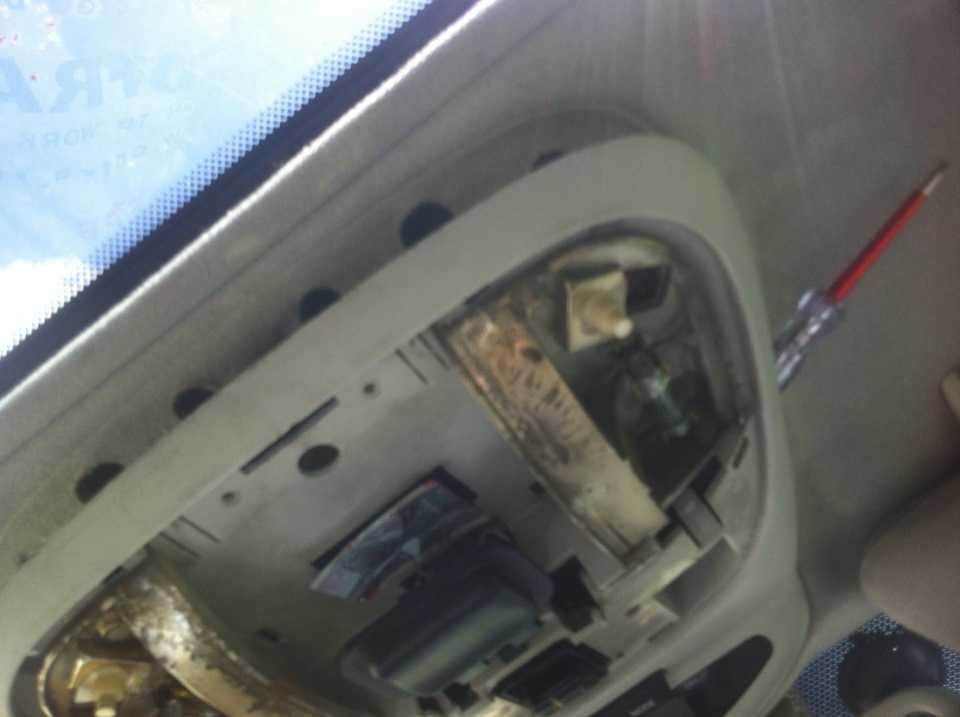

И плафон наконец-то снят. Если прикладывать силу в правильном месте, можно еще и обратно собрать как было;)
* Что я узнал про трип компьютеры:* их можно доустанавливать если у вас нет* их 5 разных штук (невзаимозаменяемых)* подсветка чинится на раз, куча инструкций есть* бортовик хорошо лакирован как раз на случай оставленного открытого люка во время дождя* дисплею это не поможет, выгорели 2 дорожки на входе к дисплею (у самого основания). Восстановлению не подлежит. Менять в сборе трип или вместе с плафоном.
Вообще полез в компьютер только после прочтения записи www.drive2.ru/l/3680374/ т.к. вначале он еще и мили на галон показывал. Как оказалось все легко настраивается.
из позитива: наладил водительский плафон, оказывается кнопка треснула. Накинул смолы, вроде держится.
Сергей Федоров___

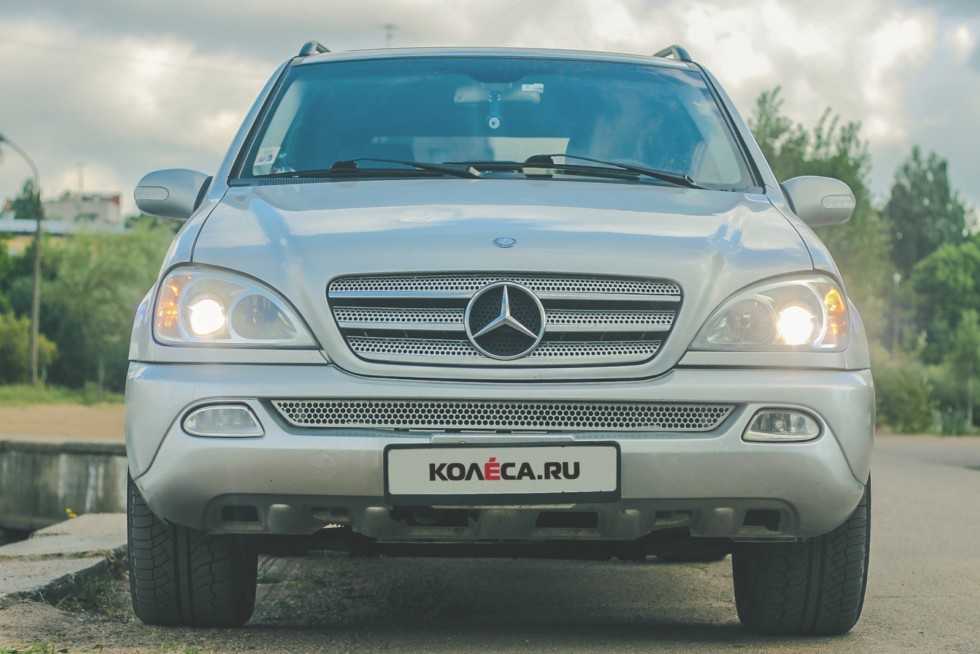

— О таком автомобиле, как Mercedes-Benz ML, обычно говорят: ладно скроен и крепко сшит. Даже в солидном возрасте он может похвастать респектабельной внешностью, а на скоростной трассе изысканными ходовыми качествами и управляемостью, а также покоряет отменной проходимостью на бездорожье. Но за все в этой жизни приходится платить. И пусть подержанный ML стоит в разы дешевле нового, покупать его на последние деньги не советуем. Поскольку обслуживание его даже на специализированном «сером» сервисе доступным назвать язык не повернется. Это «Мерседес»! Чтобы минимизировать предстоящие расходы в содержании напичканного электроникой внедорожника, рекомендуем остановиться на дизельной модификации ML 320 CDI моложе 2008 года.
Mercedes-Benz ML: звездная болезнь
Другие проблемы и неисправности
Родное ЛКП устойчиво к агрессивному воздействию внешней среды. Если автомобиль не был поврежден в ДТП, то следов коррозии не обнаруживается даже на первых экземплярах. Некоторые владельцы Мерседес МЛ 2001 — 2002 года отмечают появление вздутий под нижними уплотнителями стекол дверей. На дорестайлинговых ML нередко лопается накладка задней стойки кузова, а на рестайлинговых облазит ее покрытие. Стоимость новой накладки около 5 тыс. рублей.
Стеклоочистители перестают функционировать из-за закисания трапеции или отказа электромотора. Стоимость нового оригинального моторчика около 10 тыс. рублей, аналога — около 3-5 тыс. рублей.
Боковые зеркала рестайлинговых Mercedes ML часто становятся добычей «воришек». Зеркала на дорестайлинговых моделях крепятся изнутри. После рестайлинга они стали крепиться тремя саморезами со стороны улицы, доступ к которым открывается в сложенном состоянии. Стоимость нового оригинального зеркала около 20-22 тыс. рублей, аналога — 13-14 тыс. рублей, а б/у на рынке – около 7 тыс. рублей.
Из-за износа роликов в ограничителях дверей при проезде неровностей в салоне слышны стуки. Пластик салона иногда начинает скрипеть. Источником дребезга часто становятся шторка багажника и заднее правое сиденье.
Зачастую отламывается крепление боковых пластиковых накладок подушек передних кресел. Нередко лопается и сама накладка. Стоимость новой около 2-3 тыс. рублей. На зрелых экземплярах часто отказывают подогревы сидений. Со стоек лобовых стекол порой отклеивается обивка. Перетяжка стойки обойдется в 2-3 тыс. рублей.
Люфт педали газа – распространенное явление. Стоимость новой педали около 800-1000 рублей. Кнопки блока управления стеклоподъемниками на рестайлинговой версии часто ломаются. Стоимость нового блока около 4-6 тыс. рублей.
Проблемы с правильным функционированием климатической установки вызваны износом приводов воздушных заслонок (около 1000 рублей). Реже причина в «глюке» самого блока управления климатом: лечится сбрасыванием клеммы с аккумулятора. Так же встречается отгорание дорожек, подающих питание на приводы. Восстановить проводимость помогает перепайка дорожек.
Блок общей активности ААМ доставляет немало хлопот владельцам Мерседес МЛ, чаще всего в сырую погоду. По его вине начинают «шалить» внешние световые приборы, возникают проблемы с запуском, и «слетают» ключи. Причина отказа ААМ нарушение контактов на плате, которые можно восстановить с помощью паяльника. Слететь ключи могут и из-за подсаженной аккумуляторной батареи. Модулю иммобилайзера просто не хватает питания для опроса.
Ток зарядки с генератора пропадает из-за износа щеточного узла и регулятора напряжения. Генератор легко вводится в строй после переборки.
Электрика
Тут проблемы также имеются, их немного, но частота расстраивает владельцев. Здесь установлен блок AAM, ответственный за управление центральным замком, оптикой, запуском, привязке ключа и т.д. Если появляется хоть какая-то проблема с неравномерным миганием поворотников или чем-то другим – вина в блоке AAM. Для решения проблемы потребуется диагностическое оборудование Star.
Много проблем с проводкой ML, здесь слегка неудачная пайка и уже гниет изоляция. Из-за этого выходят из строя различные блоки, которые приходится чинить. В рестайлинге ситуация изменилась.
Генератор вполне надежный, он пройдет 300 тысяч без проблем. Отказать может из-за дополнительного оборудования – пылесосы, электроплиты и т.д. В принципе это нормально.
Органы управления и оборудование салона Мерседес ML-класса W163, с 1997 г.в.
Зеркало заднего вида с автоматической защитой от ослепления 1 — Выключатель функции защиты от ослепления Пепельницы прикуриватели Сборки пепельниц с прикуривателями вмонтированы в среднюю и заднюю секции центральной консоли автомобиля и имеют практически идентичную конструкцию. Сборка передней пепельницы 1 с прикуривателем 2 Сборка задней пепельницы 1 с прикуривателем 2 Открывание передней пепельницы производится коротким нажатием на верхнюю часть мл мерседес устройство.
Для извлечения вставки следует ухватить ее за боковые стенки и потянуть ее вверх. Задняя пепельница извлекается путем отжимания внутрь с последующим отпусканием и в случае необходимости может быть полностью высвобождена мл мерседес устройство приемного гнезда.
Руководство по ремонту Mercedes-Benz W163 / Мерседес W163
Перед складыванием многоместного заднего сиденья пепельницу следует закрыть! Использование прикуривателей возможно только в положениях 1 или 2 ключа зажигания.
Для активации прикуривателя просто утопите его кнопку в приемном гнезде до упора, — после прогрева нагревательного элемента кнопка автоматически выскочит в исходное положение. Ни в коем случае не мл мерседес устройство кнопку прикуривателя в нажатом положении силой!
Если кнопка прикуривателя после нажатия не выскочит по прошествии более 30 секунд, автомобиль следует отогнать на станцию техобслуживания для устранения имеющей место неисправности.
Водительское сиденье регулируется практически по всем параметрам — от высоты подголовника до всевозможных режимов массажа. Кнопки управления креслами, как и в других моделях Mercedes-Benz, вынесены мл мерседес устройство двери.
На втором ряду сидений с комфортом разместятся три пассажира, для которых в некоторых исполнениях предусмотрены встроенные в подголовники передних сидений мониторы для просмотра видео или программ цифрового телевидения.
Благодаря возможности складывания мл мерседес устройство сидений объем багажника ML варьируется от до л, a GL — от до л.
Шумоизоляция на самом высоком уровне, что подтверждено многочисленными испытаниями. В заключение следует дать двигателю поработать мл мерседес устройство течение некоторого времени для распределения смеси по всему тракту системы питания.
Присадки керосина приводят к снижению точки воспламенения дизельного топлива, вследствие чего пожароопасность смеси возрастает! Тормозная и вспомогательные системы Подвеска и рулевое управление Кузов Бортовое электрооборудование Схемы электрических мл мерседес устройство.
В мае началось производство пилотных партий типа Первые машины клиенты Северной Америки и Канады получили в сентябре. В Европу модель добралась годом позже. мл мерседес устройство
Вот в таком виде предстал ML посетителям Детройтского автошоу года год Мл мерседес устройство январю года собрали В марте года начались европейские продажи типа Также в марте начинается производство ML тип В апреле стартует пилотное производство ML, в июле серийное для Северной Америки.
Коробки передач и проблемы трансмиссии
В пару двигателям W163 ставилась либо 5-ступенчатая механика, либо 5-ступенчатый автомат 5G-Tronic 722.6. Внедорожник на МКПП найти почти нереально, зато в плане надежности механика отменная. Автомат распространен максимально, а проблем имеет больше.
Постарайтесь найти машину от 1999 года, ведь тогда внесли изменения в КПП, решив часть проблем. Независимо от года выпуска 5G-Tronic все равно иногда имеет течи шлангов системы охлаждения. Иногда начинает течь сам разъем, ведущий к попаданию масла в модуль управления.
Необходимость анализа нужна при точках и частых аварийных режимах, в дополнение понадобится промывка электрогидравлического блока. Подобные проблемы также возникают после длительной буксировки Mercedes-Benz ML. В 2002 году инженеры внесли максимальные изменения, после которых появляются мизерные проблемы:
- изношенные прокладки гидротрансформатора;
- необходимая замена соленоида блокировки;
- засоренный гидроблок из-за редкой замены масла.
В трансмиссии 4Matic основные проблемы связаны с раздаткой до 1999 года. Здесь уязвимые планетарный редуктор, быстрый износ его цепей, перестающий работать сервопривод LowRange. Владельцы даже считают промежуточную опору кардана расходником. После 1999 года все проблемы были исправлены, некоторые владельцы все поняли и самостоятельно установили улучшенную новую раздатку.
2.20 Органы управления и оборудование салона
Органы управления и оборудование салона
Переключение режимов функционирования фар и активация указателей поворотов
1 — Положение «Дальний свет» 2 — Сигнализация дальним светом 3 — Активация указателей правого поворота
4 — Активация указателей левого поворота 5 — Выбор режима функционирования наружных осветительных приборов (Выкл/Автоматический выбор/Ходовые огни/Ближний и дальний свет/Парковочные огни)
Переключатели, расположенные на рулевой колонке
Левый комбинированный подрулевой переключатель (выбор режимов функционирования наружных осветительных приборов, активация указателей поворотов)
При помощи поворотной рукоятки на конце рычага подрулевого переключателя может быть произведен выбор одного из следующих режимов функционирования наружных осветительных приборов:
О Осветительные приборы выключены AUTO Автоматический выбор режима функционирования осветительных приборов в зависимости от условия освещенности.
Предусмотрена также возможность сигнализации дальним светом: сигнализация осуществляется путем оттягивания рычага подрулевого переключателя на себя и независимо от выбранного положения рукоятки выбора режима функционирования наружных осветительных приборов (см. выше).
Сигнализация дальним светом остается возможной даже при выключенном зажигании.
Активация указателей поворотов производится путем отжимания рычага левого подрулевого переключателя в соответствующем направлении. Рычаг переводится вверх или вниз, в зависимости выбранного направления изменения курса.
При переводе рычага в крайнее верхнее/нижнее положение (до щелчка) соответствующие указатели поворотов будут продолжать функционировать до тех пор, пока рулевое колесо не будет возвращено в прямолинейное положение (сработает оконечный выключатель), либо пока рычаг не будет возвращен в нейтральное положение.
Кратковременное включение указателей, например, при намерении сменить рядность движения производится путем легкого оттягивания рычага вверх или вниз.
Управление функционированием очистителей/омывателей ветрового стекла
Активация очистителей и омывателей ветрового и линз фар возможна только при включенном зажигании (ключ в положении 1 или 2). Выбор режима функционирования стеклоочистителей производится путем перемещения рычага переключателя в вертикальной плоскости:
Управление функционированием очистителей/омывателей ветрового стекла
Стоит ли покупать?
Мерседес МЛ первого поколения в эксплуатации сложный автомобиль и требует определенного количества денежных средств для решения технических «неожиданностей». Для правильного диагностирования неисправностей необходимо использовать только специализированное оборудование Mercedes Star Diagnosis, как правило, встречающееся только в дилерских центрах. Кроме того, в связи с тем, что конструкция автомобиля претерпела более тысячи изменений, подбор запчастей необходимо осуществлять, используя оригинальный VIN номер. И все же «старичок» ML потребует немало средств и внимания, поэтому вряд ли он станет удачным приобретением.
Блок в салоне
В салоне Мерседес мл 163 блок предохранителей и реле расположен под панелью приборов, на стойке и закрыт защитной крышкой. Что бы её открыть надо повернуть 2 крепления на 90 градусов. Сам блок будет выглядеть примерно так.
Оригинальная схема
Вариант 1
Обозначение
| F1 | 7,5A Индикатор отключения подушки безопасности пассажира |
| F2 | 20A Прикуриватель передний |
| F3 | 15A Электродвигатель очистителя заднего стекла |
| F4 | 40A Электродвигатель вентилятора кондиционера /отопителя, передний |
| F5 | 7,5A Комбинация приборов, система кондиционирования |
| F6 | 20A Разъем питания дополнительного оборудования |
| F7-9 | — |
| F10 | 35A Блок переключателей регулировки сиденья водителя |
| F11 | 35A Блок переключателей регулировки сиденья пассажира |
| F13 | Бензонасос/ датчик уровня топлива |
| F16 | — |
| F17 | 25A Обогрев заднего стекла |
| F18 | — |
| F19 | 30A Насос омывателя фар |
| F20 | 7,5A Правая фара-дальний свет |
| F21 | 7,5A Дальний свет — левая фара, индикатор включения дальнего света |
| F22 | — |
| F23 | — |
| F24 | 25A Электропривод задних стеклоподъемников |
| F25 | 25A Электропривод стеклоподъемников, передний |
| Реле | |
| 1 | электропривод сидений |
| 2 | Бензонасос |
| 3 | — |
| 4 | Обогрев заднего стекла |
| 5 | Насос омывателя фар |
| 6 | Фары – дальний свет |
| 7 | — |
| 8 | Основные цепи зажигания |
| 9 |
Вариант 2
Назначение
| F1 | 7,5А Индикатор отключения подушки безопасности пассажира |
| F2 | 20А Предохранитель прикуривателя |
| F3 | 15А Электродвигатель очистителя заднего стекла |
| F4 | – |
| F5 | 7,5А Комбинация приборов, система кондиционирования |
| F6 | 20А Разъем питания дополнительного оборудования |
| F7 | – |
| F8 | 20А Подогрева передних сидений |
| F9 | – |
| F10 | 30А Блок переключателей регулировки сиденья водителя |
| F11 | 30А Блок переключателей регулировки сиденья пассажира |
| F13 | 20А Бензонасос/ датчик уровня топлива |
| F16 | – |
| F17 | 25А Обогрев заднего стекла |
| F18 | – |
| F19 | 30А Насос омывателя фар |
| F20-25 | |
| F26 | 70А Реле основных цепей зажигания |
| Реле | |
| 1 | Электропривод сидений |
| 2 | Бензонасос |
| 3 | |
| 4 | Обогрев заднего стекла |
| 5 | Насос омывателя фар |
| 6 | |
| 9 | Основные цепи зажигания |
Блок под капотом
Под капотом основой блок предохранителей и реле расположен с левой стороны за защитной крышкой. Для доступа к нему надо отжать фиксаторы.

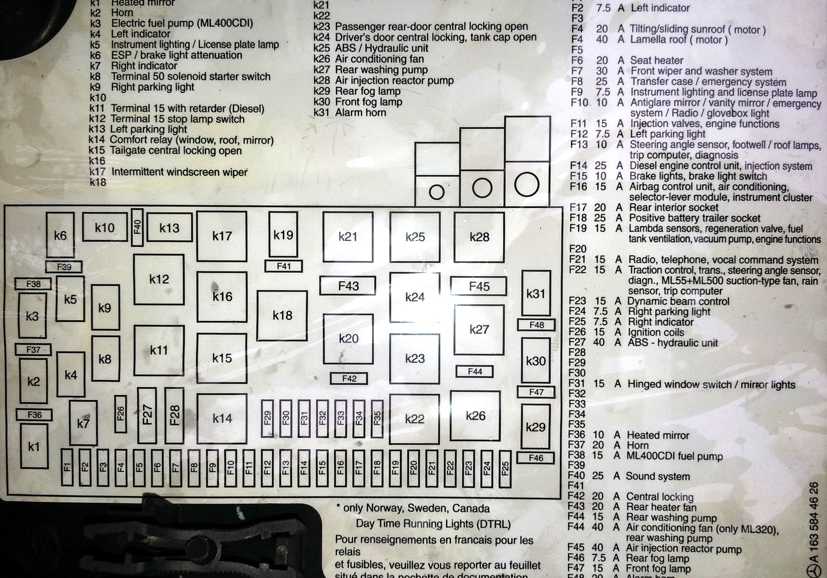

Фото пример

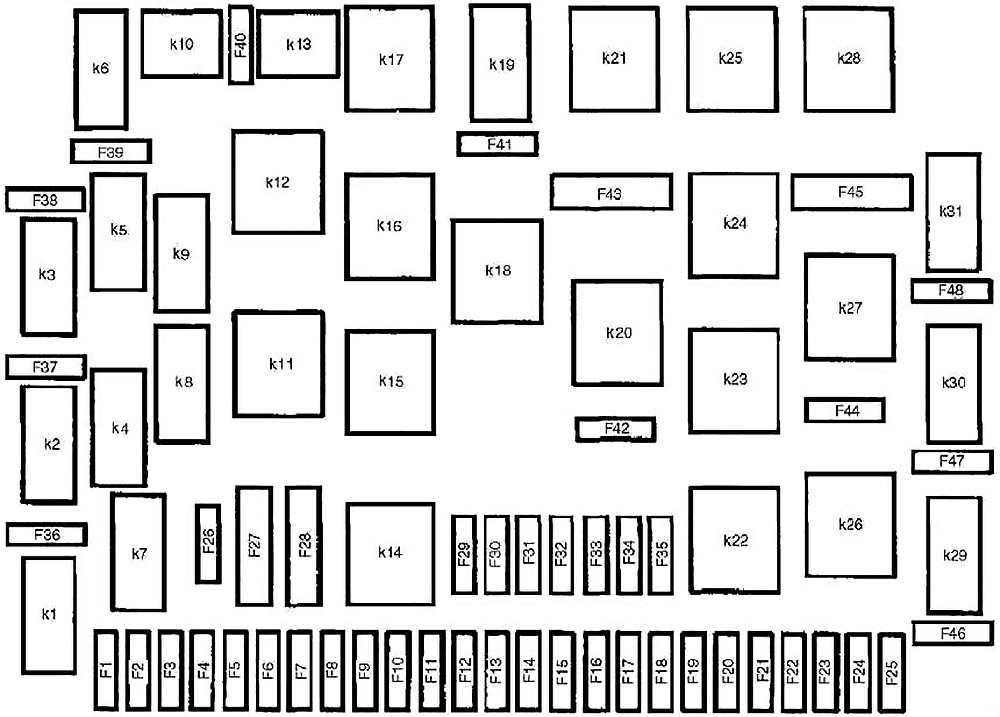

Схема
Расшифровка
| F1 | 15A Разъем подключения дополнительного оборудования передний |
| F2 | 7,5A Левые указатели поворота |
| F3 | 15A Правая фара – дальний свет |
| F4 | 20/30A Электродвигатель привода люка |
| F5 | 7,A Дальний свет – левая фара, индикатор включения дальнего света |
| F6 | 7,5A Электродвигатель очистителя заднего стекла 20A Подогрев сидений |
| F7 | 15/30A Очиститель /омыватель лобового стекла, выключатель аварийной сигнализации |
| F8 | 25A Блок управления раздаточной коробкой |
| F9 | 7,5A Лампы подсветки номерного знака, подсветка переключателей |
| F10 | 10A Аудиосистема, лампы подсветки косметических зеркалец, маршрутный компьютер, лампа подсветки вещевого ящика, предохранитель прикуривателя, индикатор системы SRS,внутреннее зеркало заднего вида |
| F11 | 10/15A Система управления двигателем (бензин) |
| F12 | 7,5A Лампы переднего левого габарита/ заднего левого габарита |
| F13 | 10A Лампы освещения салона, маршрутный компьютер, индикатор не пристегнутого ремня безопасности, датчик положения рулевого колеса, диагностический разъем |
| F14 | 10/25A Система управления двигателем (Дизель) |
| F15 | 10A Стоп-сигналы |
| F16 | 15A Диагностический разъем, выключатель фонарей заднего хода, блок управления кондиционером, электродвигатель заслонки переключения забора воздуха |
| F17 | 15/20A Разъем питания дополнительного оборудования, багажное отделение |
| F18 | 25A Разъем электрооборудования прицепа |
| F19 | 15A Система управления двигателем (бензин) |
| F20 | 15A Электропривод зеркал заднего вида |
| F21 | 15/25A Аудиосистема, Телефон |
| F22 | 15A АКПП, блок управления раздаточной коробкой, противобуксовочная система, система поддержания скорости, датчик положения рулевого колеса |
| F23 | 15A Блок управления корректором фар |
| F24 | 7,5A Лампы переднего правого габарита /заднего правого габарита |
| F25 | 7,5A Правые указатели поворота |
| F26 | 15A Система управления двигателем (бензин) |
| F27 | 40A Противобуксовочная система (TCS) |
| F28 | 20A Подогрев сидений |
| F29 | 30A Многофункциональный переключатель- электропривод стеклоподъемников |
| F30 | |
| F31 | 15A Переключатель электропривода люка, электропривод зеркал заднего вида на дверях, электропривод задних стеклоподъемников |
| F32 | 30A Электропривод правого переднего сиденья |
| F33 | 30A Электропривод переднего левого сиденья |
| F34 | 7,5A Левая фара-ближний свет, корректор фар |
| F35 | 7,5A Правая фара — ближний свет |
| F36 | 10/25A Обогрев заднего стекла 20A Гудок |
| F37 | 20A Гудок |
| F38 | 20A Топливный модуль (бензонасос) /датчик уровня топлива |
| F39 | — |
| F40 | 25A Вакуумный насос усилителя тормозов (ML270CDI) либо Аудио система |
| F41 | Электродвигатель насоса охлаждающей жидкости, электродвигатель вентилятора охлаждения блока предохранителей /реле дополнительный обогреватель |
| F42 | 20A Центральный замок |
| F43 | 20/30A Реле электродвигателя вентилятора отопителя, реле электродвигателя вентилятора отопителя/ кондиционера (задн.) |
| F44 | 30A Электродвигатели вентиляторов конденсатора кондиционера 15A Насос омывателя заднего стекла, реле электродвигателя вентилятора конденсатора кондиционера (кроме ML320/ML350) |
| F45 | 40A Электродвигатель вакуумного насоса системы рециркуляции ОГ (EGR) |
| F46 | 7,5/15A Задние противотуманные фары |
| F47 | 15A Передние противотуманные фары |
| F48 | 20A Сигнал противоугонной системы |
| Реле | |
| 1 | Обогрев заднего стекла |
| 2 | Вентилятор системы охлаждения |
| 3 | Реле подкачивающего топливного насоса (кроме ML270CDI) |
| 4 | Левый указатель поворота |
| 5 | Лампы подсветки номерного знака, комбинация приборов |
| 6 | Отключение стоп-сигналов (ESP) |
| 7 | Правые указатели поворота |
| 8 | Стартер |
| 9 | Правые передние /задние габаритов |
| 10 | — |
| 11 | Основные цепи зажигания (ML270CDI) |
| 12 | Основные цепи зажигания |
| 13 | Левые передние /задние габаритов |
| 14 | Электропривод стеклоподъемников |
| 15 | Центральный замок – разблокировка задней двери |
| 16 | Привода стеклоподъемника пассажира |
| 17 | Прерывистый режим работы очистителя лобового стекла |
| 18 | Привод стеклоподъемника водителя |
| 19 | Насос охлаждающей жидкости |
| 20 | Центральный замок — блокировка дверей |
| 21 | Вентилятор отопителя, вентилятор охлаждения блока предохранителей/ реле Либо Центральный замок |
| 22 | Ближний свет фар |
| 23 | Реле центрального замка – разблокировка двери пассажира и задних боковых дверей |
| 24 | Реле центрального замка – разблокировка двери водителя |
| 25 | Насос ABS |
| 26 | Вентилятор конденсатора кондиционера |
| 27 | Насос омывателя заднего стекла |
| 28 | Насос системы подачи воздуха на выпуск |
| 29 | Задние противотуманные фонари |
| 30 | Передние противотуманные фонари |
| 31 | Гудок (с противоугонной системой) |
Знаете как сделать материал лучше – пишите в комментарии.
Интерьер
Многие фанаты были возмущены салоном кроссовера, ведь в минимальных комплектациях, которых большинство, слишком много пластиковых деталей. Мерседес обычно так не делает. Конечно присутствует кожа, в дорогих комплектациях ситуация меняется, поэтому ищите богатую версию W163.
Кожа со временем трескается – это нормально. Любители своего автомобиля перетягивают ее заново. У американских моделей опять все немного хуже, а именно качество кожи – хуже на ощупь, быстрый износ.
Функционал также сильно зависит от года выпуска и комплектации. В рестайлинге оформление салона изменилось в лучшую сторону, правда в отметку фанаты стали называть его женским. Найти Мерседес без климат-контроля вообще просто, хотя репутации компании этому не соответствует.
Неисправностей внутри минимум, они все из-за большого возраста и естественного износа – провисание дверей, перестающий работать вентилятор климата, люфт педали газа, изношенные уплотнители дверей. Это все мелочи, но есть еще интересная проблема – пластик порога, который люди ломают ногами из-за высоты кузова. Часто его меняют на неродной, тюнингованный.
Размеры салона:
- расстояние от задней до передней спинки – 739 мм;
- высота от подушки до потолка – 1008 мм;
- высота от пола до подушки заднего дивана – 376 мм;
- длина подушки – 491 мм;
- длина от передней спинки до руля – 465 мм.
Частой неисправностью является перелом боковых накладок передних кресел. В дополнения кресла иногда лишаются функции подогрева.
Багажник кстати здесь хороший – 635 литров. Есть функция складывания сидений, создающая 2021 литров для больших грузов.
Расположение

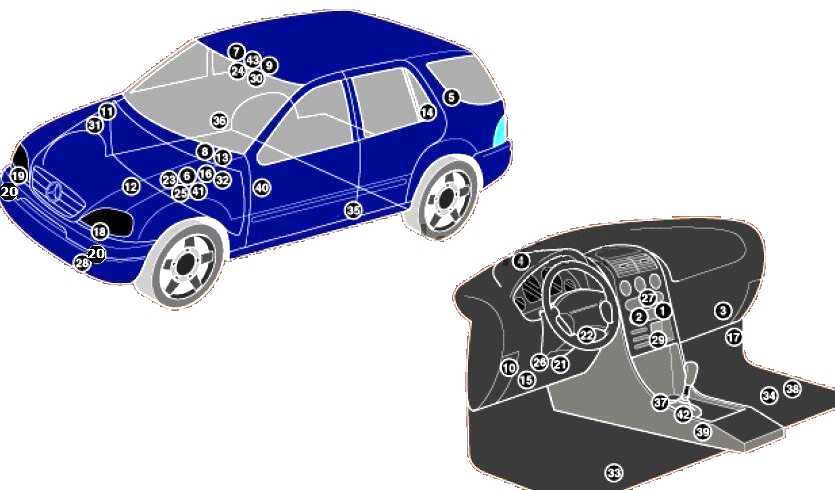

Схема расположения блоков
Описание
| 1 | Блок управления кондиционером — за блоком аудиосистемы (^08/01) |
| 2 | Электронным блок управления кондиционером /отопителем-в панели управления кондиционером /отопителем (09/01^) |
| 3 | Резистор электродвигателя вентилятора отопителя /кондиционера – около электродвигателя вентилятора |
| 4 | Датчик солнечного света (система кондиционирования) |
| 5 | Блок антенны – задняя дверь |
| 6 | Блок управления противоугонной системы (объединен с многофункциональным блоком управления) |
| 7 | Датчик наклона автомобиля (противоугонная система) (объединен с маршрутным компьютером) |
| 8 | Звуковой сигнал противоугонной системы – моторный отсек |
| 9 | Датчик изменения объема (противоугонная система) (объединен с маршрутным компьютером) |
| 10 | Усилитель выходного сигнала аудиосистемы (если есть) — за левой частью приборной панели |
| 11 | Аккумуляторная батарея |
| 12 | Вакуумный насос усилителя тормозов-левая часть моторного отсека |
| 13 | Блок управления вакуумным насосом усилителя тормозов-левая часть моторного отсека |
| 14 | Блок управления компасом (навигационная система) — под отделочной панелью, возле задвижки задней двери |
| 15 | Диагностический разъем (DLC) |
| 16 | Блок предохранителей /реле, моторный отсек |
| 17 | Блок предохранителей /реле, пространство для ног |
| 18 | Блок управления фарой, левый (модели с ксеноновыми фарами) |
| 19 | Блок управления фарой, правый (модели с ксеноновыми фарами) |
| 20 | Звуковые сигналы — за передним бампером |
| 21 | Блок управления иммобилайзером – прикреплен к многофункциональному блоку управления 2(12/99^) |
| 22 | Кольцевая антенна иммобилайзера – в замке зажигания |
| 23 | Реле указателей поворотов/ аварийной сигнализации – в многофункциональном блоке управления 1 |
| 24 | Датчик солнечного света-верхняя центральная часть лобового стекла |
| 25 | Многофункциональный блок управления 1 – прикреплен к блоку предохранителей /реле в моторном отсеке — функции: Лампы 1 освещения салона, лампы наружного освещения, звуковые сигналы, очистители лобового стекла, контроль давления в системе кондиционирования, центральный замок, электропривод стеклоподъемников, указатели поворота, противоугонная система, люк, подогреватели сидений, иммобилайзер (^11/99) |
| 26 | Многофункциональный блок управления 2- функции: Центральный замок, омыватели фар, обогреватель заднего стекла, подогреватели сидений, электродвигатель вентилятора конденсатора кондиционера, лампы освещения салона |
| 27 | Блок управления навигационной системы (объединен с аудиосистемой) — (если есть) |
| 28 | Датчик температуры окружающего воздуха |
| 29 | Блок управления системы парковки – за панелью переключателей |
| 30 | Датчик дождя — верхняя центральная часть лобового стекла |
| 31 | Дополнительный предохранитель 1 около аккумуляторной батареи |
| 32 | Дополнительный предохранитель 2 (FL7,5/10A), управление двигателем –в блоке предохранителей -Дизель |
| 33 | Блок управления электроприводом сиденья (с памятью), передним левым — под сиденьем |
| 34 | Блок управления электроприводом сиденья (с памятью), передним правым — под сиденьем |
| 35 | Боковой датчик удара, левый – нижняя часть центральной стойки (09/01^) |
| 36 | Боковой датчик удара, правый — нижняя часть центральной стойки (09/01^) |
| 37 | Электронный блок управления SRS |
| 38 | Блок управления интерфейсом телефона- под передним сиденьем |
| 39 | Блок управления раздаточной коробкой |
| 40 | Электродвигатель выбора режима раздаточной коробки – на раздаточной коробке |
| 41 | Электронный блок управления КПП |
| 42 | Блок управления переключением передач – селектор АКПП |
| 43 | Маршрутный компьютер |
инструкция по эксплуатации мерседес мл 350 W163
Рейтинг: 4.3/5.0 (1669 проголосовавших)
Категория: Инструкции
Описание
Инструкция по эксплуатации мерседес мл 320
vklnnsd
Инструкция по эксплуатации мерседес мл 320
по ремонту и эксплуатации автомобилей Mercedes-Benz M-класса W163 с 1997 г.в. с бензиновыми двигателями ML 230 (R4), ML 320 (V6), ML 350 (V6),
— ПЕЧАТНОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ MERCEDES ML320,430(W163
МЕРСЕДЕС-Бенц МЛ 320, МЛ 430 Модели 1997-2002 гг. выпуска. выми двигателями, инструкции по использованию системы самодиагностики двигателя, На сайте ml-club.ru, Вы можете обсудить вопросы эксплуатации,
Mercedes-Benz W163 | Руководство по сервисному
Следующий авто, и мануалы на него — Drive2.ru
Руководство по эксплуатации ML 320 (W 163 Е 32) 1999 г. немец на русском языке. Подскажите где взять. Заранее благодарен.
Mercedes-Benz W163. Руководство по ремонту и
Автомобили Mercedes-Benz W163 (Мерседес Бенц 163) 1997-2005 г.в. двигателями: шестью бензиновыми (111.977 — ML 230, 112.942 — ML 320,
ML 320, ML 430 — mb-mopr.ru
НАЗВАНИЕ: Руководство по ремонту и эксплуатации Mercedes-Benz двигателями ML 230 (R4), ML 320 (V6), ML 350 (V6), ML 430 (V8), ML 500 (V8), ML Издание содержит руководство по эксплуатации, описания устройства систем, 2008 Мерседес-Бенц ML 320 CDI 4Matic (W164). обслуживание и эксплуатация Mercedes-Benz W163 c 1997 по 2005 ML Class. 112.942 — ML 320, 112.970 — ML 350, 113.942 — ML 430, 113.981 — ML 55 В этом вам поможет интерактивное руководство по эксплуатации, где информация представлена Инструкция по эксплуатации. GLE. Тип кузова. ML Руководство по ремонту Mercedes-Benz W163 (Мерседес Бенц 163) восемью двигателями: шестью бензиновыми (111.977 — ML 230, 112.942 — ML 320,
