Как выровнять лонжерон своими руками?

Инструмент для ремонта лонжеронов (Rail saver)

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская труба.

На один конец этой тру­бы воз­дей­ству­ет гид­рав­ли­че­ский цилиндр, а на дру­гом кон­це рас­по­ло­жен клин, кото­рый посте­пен­но под­ни­ма­ет часть кор­пу­са, где тоже рас­по­ло­жен клин. Полу­ча­ет­ся что-то вро­де длин­но­го дом­кра­та, кото­рый встав­ля­ет­ся внутрь лон­же­ро­на до того места, где нахо­дит­ся изгиб и про­из­во­дит­ся воз­дей­ствие на изгиб или вмя­ти­ну изнут­ри лон­же­ро­на. К месту в инстру­мен­те, кото­рое под­ни­ма­ет­ся, могут при­кру­чи­вать­ся нако­валь­ни раз­ных форм, кото­рые идут в ком­плек­те. Таким обра­зом, этот инстру­мент может воз­дей­ство­вать на вмя­ти­ны и склад­ки, обра­зо­вав­ши­е­ся при сме­ще­нии лон­же­ро­на, изнутри.

Инстру­мент для выправ­ле­ния лон­же­ро­нов изнут­ри Rail saver поме­щён внутрь лон­же­ро­на. Стрел­кой пока­за­но место, где нахо­дит­ся склад­ка, кото­рую выпра­вит инструмент.

При необ­хо­ди­мо­сти, с внеш­ней сто­ро­ны неров­ность про­сту­ки­ва­ет­ся молот­ком, а инстру­мент для выправ­ле­ния лон­же­ро­нов дей­ству­ет как под­держ­ка. Так как для дей­ствия инстру­мен­та при­ме­ня­ет­ся гид­рав­ли­че­ский цилиндр с насо­сом, то реаль­но убрать дефор­ма­цию на метал­ле лон­же­ро­на любой тол­щи­ны без осо­бых уси­лий. Самое глав­ное пра­виль­но рас­по­ло­жить инстру­мент в нуж­ном месте. Для это­го нуж­но изме­рить место рас­по­ло­же­ния дефор­ма­ции и рас­по­ло­жить инстру­мент внут­ри лон­же­ро­на на нуж­ную дли­ну. На кор­пу­се инстру­мен­та име­ет­ся изме­ри­тель­ная шкала.

В зави­си­мо­сти от раз­ме­ров лон­же­ро­на, мож­но под­кла­ды­вать дере­вян­ные бло­ки в его полость, что­бы как мож­но луч­ше рас­по­ло­жить инструмент.

Инстру­мент Rail saver был про­те­сти­ро­ван и одоб­рен ком­па­ни­ей General Motors для ремон­та ава­рий­ных авто­мо­би­лей в офи­ци­аль­ных сер­вис­ных цен­трах. Пре­иму­ще­ство это­го инстру­мен­та в том, что при его исполь­зо­ва­нии отпа­да­ет необ­хо­ди­мость выре­зать сег­мен­ты в лон­же­роне для досту­па к обрат­ной сто­роне повре­жде­ния. Отпа­да­ет необ­хо­ди­мость нагре­ва метал­ла, тем более, что совре­мен­ная высо­ко­проч­ная сталь чув­стви­тель­на к нагре­ву и зна­чи­тель­но ослаб­ля­ет­ся и теря­ет свойства.

Кон­струк­ция инстру­мен­та Rail saver доста­точ­но про­стая и если её дос­ко­наль­но понять, то мож­но изго­то­вить такой инстру­мент самостоятельно.

Сле­ва в верх­ней части кор­пу­са инстру­мен­та виден клин, на кото­рый воз­дей­ству­ет дру­гой клин, под­ни­мая его. Тру­бу с кли­ном внут­ри кор­пу­са тол­ка­ет гид­рав­ли­че­ская рас­тяж­ка. Место с кли­ном, кото­рое под­ни­ма­ет­ся при воз­дей­ствии гид­рав­ли­ки, нуж­но уста­но­вить напро­тив склад­ки, внут­ри лон­же­ро­на. К этой части инстру­мен­та могут при­кру­чи­вать­ся спе­ци­аль­ные наковальни/поддержки.

Как самому вытянуть лонжерон

Основной частью кузова каждого автомобиля можно назвать лонжероны, это труба прямоугольного сечения, или как говорят по-другому – продольная балка кузова. Лонжерон проходит через весь кузов, вся нагрузка, амортизация и удар при ДТП приходится именно на него. Стандартная конструкция автомобиля имеет левый и правый лонжероны, а сами они делятся на передние, задние и средние. Как правило, передние лонжероны немного выше относительно задних, такая конструкция сделана для того, чтобы разместить спереди двигатель автомобиля. Материал для них используют разнообразный, это может быть:

• титановый сплав;
• алюминиевый сплав;
• композитные слои.

Лонжерон

вытянуть лонжерон своими руками? Своими способами

Если автомобиль попал в ДТП, вопрос, как вытянуть лонжерон своими руками, может стать очень актуальным. Поэтому, даже незначительное, на первый взгляд, событие может привести к нарушению геометрии кузова. А на самом-то деле: все дело в лонжероне, который отнесло в сторону. Данное расхождение иногда очевидно визуально просматривается, а иногда — даже не сразу увидишь невооруженным глазом. Но даже незначительные огрехи могут в дальнейшем под нагрузками, которые испытывает авто, развиться нежелательные и трудно исправимые «болезни». Так что, если вы попали даже в небольшую аварию, не откладывая в долгий ящик, проверьте эти важные детали кузова на предмет возможных искажений и отходов.Как вытянуть лонжерон своими руками

, если его все-таки повело? Ну что же, не стоит сильно расстраиваться. Дело поправимое: стандартную деталь всегда можно восстановить, привести в первозданный, так сказать, состояние, даже если появились трещины. Тогда делаются специально вырезанные накладки и привариваются к плоскости лопнувшего лонжерона, таким образом, укрепляя его. Но сегодня речь, скорее, о том, как можно вытащить данную деталь при возможном короблении.

Что понадобится для выполнения работ?

Сразу оговоримся, что вытяжка лонжерона – процесс достаточно кропотливый и требует специальных знаний и навыков. Так просто, «на коленке», эту процедуру не произведешь. Нам понадобятся целый ряд специфических инструментов: болгарка, сварка, горелка газовая, шлифмашина, стенд, оборудованный захватами и шаблоны. А еще – молоток для рихтовок, лента-герметик, грунтовка и шпатель, специальная таблица по ремонту кузова.

Если вы уже испугались, многие названия незнакомы, то можно дальше не продолжать. Для всех других смельчаков: продолжаем процесс.

Получить свободный доступ:

Безусловно, наша ремонтируемая деталь должна находиться в свободном доступе. Поэтому крайне необходимо убрать с пути все «мешающие» детали кузова и ходовой. Но в первую очередь следует отключить электропитание и спрятать проводку с места ремонта.

Далее – снимаем детали кузова, удаляем и арку колес. В итоге – лонжерон уволен. Можно приступать к следующему этапу работ.

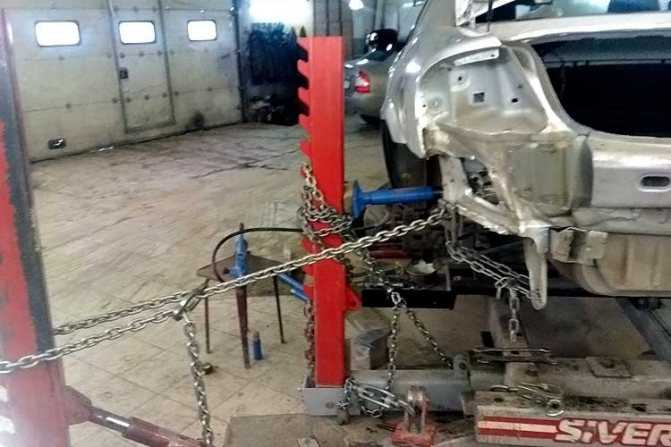

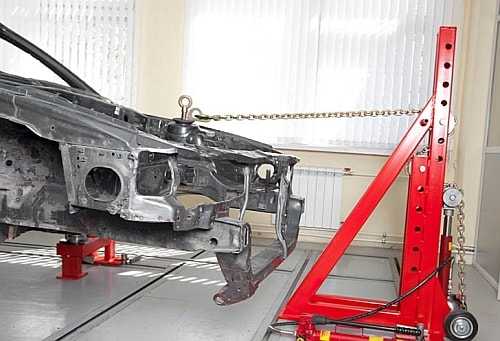

Стендовая вытяжка

Закрепляем авто на стенде. Сделать это нужно в местах сварочных швов завода-производителя. Далее, аккуратно извлекаем поврежденный лонжерон до параметров, напоминающие начальные, выходные. Когда предварительная вытяжка проведена, отрезаем болгаркой части лонжерона, которые наиболее пострадали и их необходимость заменить – насущная проблема.

Не рекомендуется

вытягивать лонжерон больше, чем надо. А после проведения данной процедуры необходимо попробовать открыть/закрыть дверь, чтобы проверить совместимость зазоров и состояние петель (при необходимости – подправить и подогнуть до нормального положения).

Следующие шаги.

Далее – необходимо зачистить грунтовку и герметик с лонжерона, который подвергся ремонту. Для этого нужно газовой горелкой или техническим феном хорошенько их прогреть. Тогда отстанет с легкостью (примените для дальнейшей зачистки стальной шпатель)

Внимание: при работе с горелкой нужно соблюдать противопожарную безопасность, стараясь не сжечь пластмассовые части и обшивку салона внутри. От высокой температуры они вполне реально могут полыхнуть!

Проверка геометрии

Для данной процедуры необходимо накернить точки контроля на самом лонжероне и сопутствующих частях. А после – проверить на стенде с ремонтной таблицы кузова. Точки накерненных лонжеронов должны максимально совпадать с точками, показанными на стенде. После – неровности лонжеронов нужно отшлифовать с помощью диска шлифмашинки.

Также крайне необходимо отслеживать параллельность колесных арок по отношению к лонжеронам. Также соблюдайте при выполнении работ правила безопасности. Используйте защитные очки, чтобы не травмировать искрами глаза.

Сварка, рихтовка:

Надо тщательно рихтовать смежные поверхности и арку колеса. Для этого используем рихтовальный молоток и оправку. Проверяем на плотность прилегания. Выравниваем сварочные кромки. При сварке соблюдать технику безопасности.

Финальные работы:

Еще раз проверяем совместимость двери и замки на предмет, чтобы хорошо открывались. Накладываем герметик, антикор, грунтовку соответствующих отремонтированных частей. В завершении производим покраску кузовщины. Собираем машину, одеваем и прикручиваем все сняты для проведения ремонта детали, и вопрос, как вытянуть лонжерон своими руками, можно считать закрытым.

Инструмент для ремонта лонжеронов (Rail saver)

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская труба.

Как вытянуть лонжерон в домашних условиях видео

Лонжерон является очень важным элементом в конструкции автомобиля. Он выполняет несущую функцию транспортного средства. Данная деталь представляет собой прочную балку, за счет которой держатся остальные детали машины. Для изготовления этой части автомобиля используются металлы, в основном алюминий.

С важностью этого элемента в конструкции машины тяжело поспорить. Даже не имея четкого представления о том, как должны выглядеть лонжероны, их можно с легкостью распознать

Увидеть их расположение и крепление с основными конструктивными деталями автомобиля можно с помощью смотровой ямы или эстакады.

Основные типы

В зависимости от особенностей конструкции автомобиля можно классифицировать следующие типы их расположения:

• друг напротив друга в горизонтальном положении;
• горизонтальное расположение с определенным углом наклона;
• немного выгнутые в вертикальном положении;
• выгнутые и расположенные горизонтально.

Для грузовых автомобилей характерен параллельный тип расположения лонжеронов, которые находятся в горизонтальном положении. Другие типы расположения характерны для легковых автомобилей и внедорожников. Наклонный тип обеспечивает максимальный радиус поворота колес. Благодаря вертикально изогнутым лонжеронам обеспечивается сравнительно меньшая высота пола в салоне машины. Горизонтально изогнутые элементы также влияют на уровень пола, но кроме этого дополнительно увеличивается пассивный вид безопасности при возникновении аварийной ситуации с боковым столкновением.

За уровень жесткости основных частей автомобиля отвечают поперечины. Они располагаются между лонжеронами. Существуют три основных вида поперечин:

Для изготовления используют преимущественно металлические материалы. В больших грузовых автомобилях лонжероны с поперечинами соединены методом клепки, а на машинах легкового типа, эти две составляющие просто свариваются. При этом, для прочного соединения рамы, кузова, основных деталей трансмиссии и двигателя используются специальные кронштейны. Они в свою очередь имеют много размеров, а также обладают высоким уровнем прочности.

Смена параметров

Лонжерон подобно другим деталям автомобиля подвергается большим нагрузкам и в результате этого возможны поломки или износ. Поскольку это важная часть транспортного средства, то становится понятно, что в случае поломки буквально все перестает работать в положенном режиме.

Например, если оторвать крыло автомобиля, то он продолжает двигаться, а если произойдет поломка лонжерона, то ехать он уже не сможет. Тогда происходит повышенный износ резины, кузов начинает разламываться, а сам автомобиль трудно поддается управлению.

Замена лонжерона

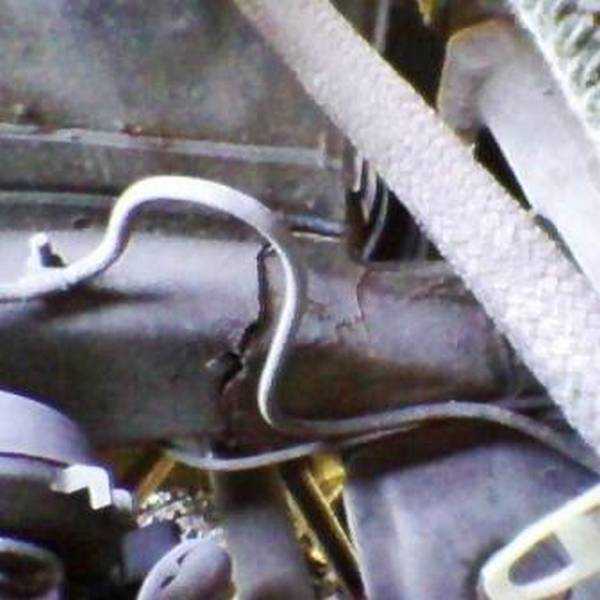

Лопнул лонжерон ваз 2110

Для замены лонжерона понадобится:

• стандартный набор гаечных ключей;
• болгарка с множественными дисковыми вариациями;
• дрель со сверлами;
• кувалда;
• напильник;
• зубило.

Варианты ремонта лонжерона

Лонжерон изготовлен из чрезвычайно крепкого сплава стали, который практически невозможно деформировать, степень прочности его невероятно высока. Однако, как всем известно ещё из младших школьных классов физики: сила – это скорость умноженная на массу. Например, легкий автомобиль столкнулся с КАМАЗом, в результате легковой автомобиль деформирован всецело, а корпус КАМАЗа лишь частично, но всё же деформирован.Следует объективно понимать, что даже очень прочный материал, может деформироваться, всё зависит от силы, которая на него подействовала. Точка направленности силы, а также степень её приложения определяют характер повреждения. Любое существенное дорожно-транспортное происшествие практически всегда повреждает лонжерон, причём иногда тотально. В таком случае, приходится выполнять полную его замену.

Примечание. Если нет уверенности в объективности оценки точного характера и масштаба повреждения автомобиля, то наиболее рациональным вариантом, будет обращение за помощью к сервису технического обслуживания автомобилей.

Лопнул лонжерон в ваз 2110

Если же лонжерон повреждён лишь частично, например, в виде трещины, то можно попробовать устранить данный дефект путём сваривания. Однако, необходимо также объективно понимать, что далеко не каждый дефект, можно устранить путём применения сварки. Например, если повреждено крепление лонжерона к кузову ваза, то скорее всего сварка окажется малоэффективной. Единственный способ устранить дефект, это произвести полную замену.

Что лучше устранить действующей дефект лонжерона или произвести его полную замену

Конечно, наилучшим вариантом, будет приварить новый лонжерон вместо старого, а ещё предварительно укрепив корпус. Однако всё зависит от бюджета ремонта, чем больше вложено финансовых средств, тем эффективнее будет ремонт. У каждого автомобилиста финансовые возможности разные, поэтому объективно нужно учитывать этот нюанс. Поэтому вариант починки лонжерона нельзя сразу отбрасывать.

Примечание. Если автомобилист не уверен, что он способен выполнить всё самостоятельно, то лучше не рисковать и прибегнуть к услугам автосервиса. Понаблюдать за работой сотрудников автосервиса и уже в следующий раз выполнить замену лонжерона самостоятельно.

Лопнул правый лонжерон ваз 2110

Если возникла необходимость применять сварку, то лучше всего использовать полуавтомат с углекислотой. Также во время замены лонжерона, он может деформироваться, поэтому обязательно под лонжероны предварительно нужно поставить распорки. Дополнительно следует в обязательном порядке учитывать состояние корпуса, так как порой его целостность находится под весьма существенным сомнением.

Примечание. Чтобы надёжно починить лонжерон, необходимо убедится, что сам корпус не имеет каких-либо дефектов, в противном случае, придётся на повторный ремонт потратить ещё больше финансовых средств.

Также не стоит забывать об всем известной аксиоме, что с каждой сваркой, прочность металла снижается, а это необходимо всегда учитывать в обязательном порядке

Если не обратить на этот технический нюанс вовремя внимание, то может произойти неприятный каскад негативных последствий:

• сход колёс, а в последствие их полный развал;
• значительно возрастут темпы изнашивания шин;
• не самопроизвольно автомобиль будет постоянно частично изменять свой заданный вектор движения;
• трансмиссия начнёт выходить из строя слишком преждевременно и без каких-либо явных внешних причин;
• чрезвычайно быстрая деформация кузова, буквально в течение нескольких недель и т.п.

Стоимость выполнения сварочных работ кузова в сервисах технического обслуживания составляет в среднем 4500 рублей. Дополнительно необходимо будет приобрести определённый набор деталей. Однако существует совершенно реальная возможность выполнить всё самостоятельно, главное иметь немного знаний о строение кузова и небольшой опыт использования сварки.Трещину после аварии можно заварить, но главное чтобы металл был достаточно прочным.

Как вытянуть лонжерон своими руками

Вытянуть лонжерон своими силами проблематично по той простой причине, что для этого понадобится специальное оборудование — стенд. Это стапель для рихтовки с захватами и направляющим шаблоном, который создает постоянное усилие на силовую раму, медленно вытягивая ее до первоначального состояния.

Кроме стенда понадобятся:

• газовая горелка или пистолет горячего воздуха;
• шлифмашинка дискового типа или циркулярная пила (болгарка);
• набор оправок и молотков для рихтовочных работ;
• таблица геометрических размеров кузова;
• слой грунтовки перед покраской;
• аппарат для сварочных работ;
• шпатель строительный для работы со шпаклевкой.

Если передний лонжерон или задний деформированы в конкретной части достаточно сильно, то такое место повреждения невозможно заварить. Тогда придется менять его полностью.

Способы замены лонжерона

Для проведения замены лонжерона своими руками необходимо предварительно его выровнять и только потом извлечь. Делается это путем вырезания. Разрезы проводятся только по четко установленным линиям. После этого на место старого лонжерона ставится новый. Для этого используется специальная точечная сварка.

Частичная замена

Если нет необходимости в полной замене, то вполне можно сделать ее частично. Имеется в виду обновление и усовершенствование ослабленных участков. Замене поддаются только те участки лонжеронов, которые не берут на себя всю нагрузку. Чаще всего, путем частичной замены своими руками, лонжеронам придаются амортизационные свойства, и делается это следующим образом:

• в производственном процессе штамповки деталей предусматриваются специальные своеобразные складки. Они необходимы для того, чтобы в случаи аварии лонжерон не деформировался, а просто в данном месте сложился в гармошку;
• установка в основном корпусе S – образной формы;
• установка в корпусе переменного сечения, а также специальных отверстий и фасок.

У частичной замены своими руками есть свои положительные стороны. Не требуется использование муфты и определенного типа сварки. Эта деталь монтируется очень легко, а после всех проведенных работ подгоняется под нужные размеры и устанавливается обратно.

Полная замена заднего лонжерона

Если лонжерон сильно деформируется или не выполняет своих основных амортизационных задач, в неполной мере обеспечивает прочность кузова, то потребуется полная его замена. Для удобности выполнения операции машина загоняется на эстакаду или смотровую яму. В случае, когда нет данной возможности, на помощь придет обычный домкрат.

Следует начать с демонтажа деталей, закрепленных на лонжероне, после этого проводится вытягивание. Понятно, что не получится придать ему первоначальную форму, но стоит попытаться приблизится к этому. После проводится снятие защитного покрытия, а уже потом снимается сам лонжерон, то есть срезается с креплений.

Если лонжерон успешно снят, пора подготовить для дальнейшей работы болгарку, на которую монтируется специальный тип камня. С помощью данного приспособления убираются все остатки сварки, также удаляются участки, на которых начались коррозионные процессы.

По завершению данных работ проводится подготовка колесной арки, которая соединяется с ним. Установка лонжерона проводится в обратном порядке и крепится с помощью сварочных работ. После установки – тщательная проверка. Для этого используют точеный метод.

С помощью болгарки нужно облагородить все места, где проводилось сварочное соединение. Для этого сварка убирается при помощи болгарки, а затем эти места покрываются специальным герметическим средством.

Процесс замены переднего лонжерона выполняется аналогичным методом.

Последовательность действий

Перед началом работы с машиной ВАЗ, нужно убрать все детали, которые стоят на пути к лонжерону. Также необходимо отсоединить провода и электрические приборы в автотранспорте. После всех этих манипуляций вы увидите сам лонжерон и теперь сможете легко до него добраться

Дальше начнем сам процесс вытяжки, фиксируем авто и отрезаем болгаркой сильно поврежденные части детали — это нужно делать осторожно используя защитную маску и рукавицы. Присоединяем цепи к лонжерону, и делаем плавную натяжку, одновременно придавая ему изначального вида

После того как вы отрезали «ненужные» части и сделали вытяжку, проверьте можно ли правильно закрыть дверь в машине. Если дверь закрывается как надо – значить вы на правильном пути, в противном же случае придется проводить манипуляции с натяжкой еще несколько раз. Дальше в работе используя таблицу технических характеристик автомобиля ВАЗ, восстанавливаем геометрию точек кузовного лонжерона. Чтобы в таких условиях легче было выставлять точки, можно использовать цветной скотч для засечек тех самых точек. Вытягивать лонжерон необходимо так чтобы отметки скотча совпадали с отметками, которые указанные в технических характеристиках. Не забудьте проверить параллельно ли расположены лонжероны и колесные арки.

Используя молоток «рихтовки» можно исправить часть арки колеса и другие вмятины, которые появились во время работы. Следующим шагом будет удаление старого герметического покрытия путем нагревания газовой горелкой. Если во время работы возникли мелкие неровности и шероховатость поверхности, то с помощью шлифовальной машинки можно самому от них избавиться. Заключительным этапом будет подготовка к покраске автомобиля ВАЗ, наносим новый слой герметика и грунтовки, после высыхания — красим. Когда краска полностью высохнет можно собирать кузов, устанавливая детали в обратном порядке, как при разборке.

Если вы уверены в своих силах, то можете смело приступать к работе и своими руками вытянуть лонжерон на автомобиле ВАЗ, но если есть даже малейшие сомнения, то лучше всего обратиться в станцию технического обслуживания к квалифицированным и опытным профессионалам.

Наверное, не нужно рассказывать о базовых элементах кузова любого автомобиля, все знают, что такое лонжерон. Если всё-таки не все, то стоит заметить, что это едва ли не основная часть кузова и рамы, ибо на лонжеронах всё это успешно крепится. Хотя, подобные знания могут вам пригодиться, если вы захотите узнать, как вытянуть лонжерон своими руками, да при этом сделать всё качественно и грамотно. Ну бывают слесари-умельцы, работающие по гаражам, которым не скучно заниматься кузовными работами, а тем паче в знаменитый «день жестянщика», когда на российских улицах «внезапно» наступила зима и водители до последнего верили, что ещё потеплеет, из-за чего и не сменили резину на зимнюю.

Чтобы «убить» лонжерон вовсе не обязательно расквасить об стену весь автомобиль или столкнуться лоб в лоб с БелАЗом из какого-то карьера. Вполне достаточно лёгкого столкновения с себе подобным автомобилистом и кузов вашей машины сразу же может изменить геометрию. Иными словами, едешь себе, едешь, как вдруг бац! — и уже никуда не едешь, а лонжерон и/или сразу несколько (всего четыре) погнулись, смялись, «уехали» вглубь конструкции, не смотря на свою огромную прочность. Разумеется, продолжать движение на такой машине практически невозможно — нужно либо менять лонжероны на новые, либо вытягивать их обратно.

Как вытянуть лонжерон

Вытянуть лонжерон можно в домашних условиях. Для выполнения данной работы необходимо подготовить нужные для этого приборы и другие приспособления. Конечно, многое зависит от наличия навыков при выполнении ремонта. В случае, когда подобная работа никогда ранее не выполнялась, нет никаких представлений в области ремонтов автомобилей, правильнее будет доверить эту задачу специалистам. Если все-таки решено выполнить все самостоятельно, то следует подготовить следующие инструменты:

• угловая шлифовальная машинка;
• аппарат для сварки;
• газовая горелка;
• стенд с захватами;
• молоток;
• показатели параметров ремонта кузова;
• молоток;
• лента с герметической основой.

Стоит отметить, что перед тем, как приступить непосредственно к самому ремонту, необходимо обеспечить к нему свободный доступ. Нужно снять все препятствующие детали кузова. Все работы по вытяжке лонжерона нужно проводить максимально аккуратно, чтобы не повредить электрические провода. Если же нет возможности сделать это, то правильнее будет отсоединить их. После этого с помощью креплений стенда лонжерону предаются первоначальные параметры. На это уйдет достаточно много времени и сил. Когда нужный результат достигнут пора начать удаление торчащих краев. Этот этап работы делается болгаркой. Старая краска легко снимается под воздействием пламени газовой горелки.

Чтобы определить, настолько правильно проведен ремонт стоит воспользоваться таблицей ремонта. С помощью любых удобных цветных пометок наносятся все контрольные точки. Нужно проверять параллельность колесных арок с самими лонжеронами. После достижения необходимых параметров можно начинать подготовительные работы для их покраски.

Конструкция

Разобраться, что такое лонжерон автомобиля, помогает понятие «силовая структура машины». Кузов имеет множество панелей и усиленных деталей. В его конструкцию включены и участки программируемой деформации, которые служат для гашения энергии удара при столкновении.

Кузов основывается на элементах повышенной жесткости, что обеспечивает автомобильному каркасу необходимую прочность. Первые кузова изготавливались на основе жесткой рамы. Технология до сих пор применима при производстве внедорожников. Однако рамные кузова обладают серьезным недостатком – автомобиль приобретает большую массу.

Лонжероны служат для облегчения транспортных средств и входят в безрамную компоновку автомобиля. Они представляют собой силовые элементы, которые находятся по бокам днища авто. Именно эти детали принимают на себя большую часть конструктивных нагрузок: от колебаний во время движения и от массы автомашины. Управляемость авто и его поведение на поворотах зависит от жесткости силовых элементов. Передний лонжерон при повреждении следует ремонтировать незамедлительно, так как малейшего смещения достаточно, чтобы двигатель работал с детонацией.

Геометрия кузова

Ваз 2110 задний лонжерон

Лонжерон, пришедший в негодность, нарушает пропорции кузова.

Ремонт надо начинать с исправления параметров кузова: Автомобиль поднимается на стоечном подъемнике, если нет такого, домкратами поднять заднюю часть автомобиля. Выставить на надежные опоры, с расчетом доступного проведения работ по замене деталей и правке кузова(см. Ремонт кузова ВАЗ – из учебника автомастера ).

Примечание. До правки кузова надо нанести разметки, по которым будет производиться срезка испорченных деталей. Распорки для правки кузова устанавливают под днище, гидравлическими стойками распирают от потолка.

Потом под давлением выравнивают поведенный элемент кузова. Проверяется пропорция выправленных конструкций, задние стойки, зазоры дверей и багажника. После выполнения работ по исправлению геометрии кузова, снимаются задние крылья.

Демонтаж лонжерона

Ваз 2110 лонжерон задний

Демонтаж начинается со следующего:На домкрате вывешивается одна сторона, для снятия напряжения с металла. Примечание. Чтобы облегчить доступ к демонтажным ремонтным работам, машину можно положить на бок.

Предварительно проложить старые покрышки под укладываемую сторону, выставить надежные подпорки, под поднятую часть кузова, предупреждая возврат поднятого автомобиля. Снимается задняя подвеска, чтобы облегчить работы по срезке лонжерона. Проводится очистка деталей от мусора и грязи.

Примечание. Желательно провести мойку всего заднего кузовного пространства струей воды под напором.

Щеткой по металлу зачистить все детали до металла от мастики и краски. Дождаться когда просохнет днище кузова, еще раз провести очистку места проведения ремонтных работ.

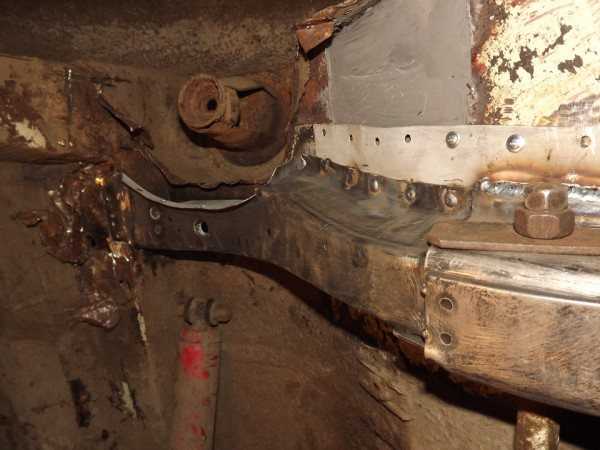

Лонжерон задний ваз 2110

В заводских условиях на сборочном конвейере крепление старого лонжерона к кузову произведено точечной сваркой. Места крепления высверливаются дрелью, применяя сверло по диаметру точечной сварки.

Болгаркой с диском по металлу срезаются места сварки, которые не удалось высверлить. Срезка детали проводится строго по линии перпендикулярно продольной оси кузова.В местах, где не удалось срезать сварные точки болгаркой, надо провести срубку, ударяя молотком по зубилу. Удалив таким методом лонжерон, освобождается место свободного доступа к остальным деталям задней части кузова.С помощью слесарного молотка исправляются выявленные недостатки, места среза зачищаются болгаркой с одетым шлифовальным кругом до чистого металла.

Установка

Установка

Демонтировав старый лонжерон, проводится примерка нового. При необходимости нужно провести обрезку детали по длине.

Новый лонжерон просверлить в месте крепления сваркой в трех местах с шагом 3 мм. Примерять лонжерон рекомендуется очень внимательно, чтобы не испортить деталь. Итак: Готовую деталь закрепляют в исходном положении с помощью струбцин, не нарушая линейных размеров по заранее нанесенным меткам. Затем аккуратно, используя сварочный полуавтомат, прихватывается в трех местах по ранее просверленным отверстиям. Установив первый лонжерон провести те же работы относительного второго. Выверяя их монтаж по продольным линиям кузова, изучаем пособие по проведению кузовных сварочных работ. С нижней и внутренней стороны накладываются дополнительно металлические пластины, сваркой обвариваются, чтобы усилить конструкцию. Закончив сварочные работы, аккуратно болгаркой со шлифовальным диском нужно зачистить места сварки.
