Что означают цифры и буквы маркировки?
Приводим расшифровки на примере полной маркировки 8,5J×18 Н2 5 / 114.3 ET40 D 67.1:
8.5 – посадочная ширина диска, в дюймах,
- J – конструктивные особенности закраин. Зашифрованы угол наклона, радиус закругления. JJ может указывать на диск для полного привода, соответственно, одна буква — признак монопривода.
- X – тип конструкции. Х — значит, обод имеет цельную конструкцию с основанием/литой диск.
- 18 – установочный диаметр диска (в дюймах).
- H2 – количество колец-фиксаторов, удерживающих покрышку. H — сокращение от Hamp. Хамп может быть одинарный, двойной (как в примере), плоский, ассиметричный, комбинированный. А может и вовсе отсутствовать.
- 5/114.3 – первая цифра дроби указывает на количество отверстий и гаек/болтов крепления. Вторая на соотношение расстояния диаметра от отверстий крепления гаек к центральному (ступичному) отверстию. В технической литературе такой показатель обозначается как PCD. В нашем примере он равен 114,3 (классическая величина для десятого Ланцера).
ET40 – выступ/вылет диска;
D (DIA) 67.1 – диаметр отверстия ступицы.
Есть допустимые значения по каждому параметру. Изменения параметров в рамках диапазона не отразятся на износостойкости и технических параметрах транспортного средства. Однако даже у машин одной модели, но разных поколений показатели могут быть различными. Разболтовка колес Митсубиси Лансер 9 значительно отличается от характеристик колес «десятки».
На сайте LancerIX.ru уже публиковались параметры дисков для Лансер 9. Учитывая большую поулярность данной темы у автовладельцев мы публикуем еще одну новость на тему «Диски Лансер 9». В данной публикации хотелось более наглядно показать, что значат все те параметры, которыми пользуется автовладелец для выбора дисков на Лансер 9. Все параметры дисков указаны на рисунке ниже, и представлены в таблице. Итак, штатные параметры дисков для Лансера 9 в зависимости от объема двигателя следующие
обьем Лансер 9, л.
PCD (посадочное отверстие или сверловка)
Диаметр диска
ET (вылет), мм
Dia(диаметр ступицы), мм
Разберем более подробно параметры, указанные в таблице, например, 6JJ×16 PCD 5×114,3, ET46 DIA67,1.
Расшифровываются данные параметры так:6
— Монтажная ширина обода колеса в дюймах.JJ
— Профиль обода колеса (пример: JJ, C, CH, HJ и т. д.). В этой букве зашифрована техническая информация о закраинах обода диска (конструкция, форма, высота). Самыми распространенными типами дисков для моноприводных и полноприводных автомобилей на сегодня являются J и JJ. Закраины обода диска влияют на установку резины, компенсирующих грузиков, а также на устойчивость к смещению шины на диске в экстремальных условиях. Различия между типами закраин обозначаемыми разными буквами могут быть незначительные, но пренебрегать ими нельзя.
Область прилегания покрышки к ободу очень критична, небольшие изменения профиля борта шины приводят к сложности и даже невозможности монтажа, а также к невозможности удерживать требуемое давление внутри колеса.
Обозначения А и D контура обода попадают под категорию «Велосипеды, мотоциклы и скутеры» (Cycles, Motorcycles, and Scooters), а также возможны в категории «Промышленный транспорт и грузоподъемники» (Industrial Vehicles and Lift Trucks). Естественно, что контуры имеют совершенно разные геометрии по тем же обозначением в двух разных категориях.
Закраины с обозначением S, T, V и W относятся к категории в «Грузовые автомобили, диски с плоским ободом»(Commercial Vehicles, Flat Base Rims), а обозначения E, F G H — к категории «Грузовые автомобили, диски с разборным ободом» (Commercial Vehicles, Semi-Drop Centre Rims). Очевидно, что несмотря на внешнюю взаимозаменяемость, лучше все-таки выбирать параметр, рекомендованный производителем автомобиля.16
— Монтажный диаметр обода колеса в дюймах.PCD 5×114,3
— Количество крепёжных точек, в данном случае 5× диаметр, на котором расположены центры отверстий, и в нашем случае он равен 114,3 мм.ET46
— Вылет привалочной плоскости колеса (плоскость, которой колесо прижимается к ступице), относительно центра обода. Вылет бывает как плюсовой, так и минусовой (пример: ЕТ40 — легковой автомобиль, ЕТ-4 «Джип») измеряется в мм. В данном случае он равен 46 мм.DIA67,1
— Диаметр центрального отверстия, которое отвечает за центровку всего колеса в сборе на ступице автомобиля. Измеряется со стороны привалочной плоскости. В нашем случае равен 67,1 мм. Многие производители колёс делают DIA большего диаметра, а для центровки на ступице используют переходные кольца (адаптеры).
Подбор неоригинальных дисков
Владельцы Mitsubishi Lancer 9 опытным путем подобрали различные варианты размерности колес, которые подходят для беспроблемной эксплуатации авто:
- стандартным всегда остается параметр PCD (сверловка) — 4 или 5 на 114.3 мм;
- диаметр посадочного отверстия должен быть 67.1 мм, если больше — потребуется установка центровочных колец;
- вылет (ET) — самый важный параметр, который чаще всего игнорируют автомобилисты. Значение этого параметра без ущерба авто может варьироваться от 39 до 48 на дисках 15 и 16 радиуса;
- значение ширины диска менее критично и, по желанию, его можно изменять в больших пределах — от 5.5 до 8.5, в зависимости от устанавливаемой резины.
Варианты нештатных дисков и цены на них
МодельПараметрыЦена за 1 диск, рубEnkei SH454x114.3 R15x6.5J ET38 DIA73.14780K&K Игуана4×114.3 R15x6.5J ET35 DIA67.13800Cross Street CR-045×114.3 R16x6.5J ET38 DIA67.13700Enkei S9385x114.3 R16x7J ET45 DIA73.15960Enkei SP555x114.3 R16x7J ET38 DIA67.15960K&K Вольт5×114.3 R16x6.5J ET38(45) DIA67.13970 (4330)Скад Le-Mans5x114.3 R16x7J ET40 DIA67.142701000 Miglia MM10075x114.3 R17x7.5J ET40 DIA67.17670Enkei S9395x114.3 R17x7.5J ET45 DIA67.17480iFree Фриман5×114.3 R17x7J ET45 DIA67.14400Vossen CVT-R5x114.3 R17x7.5J ET42 DIA67.15400Скад Драйв5×114.3 R17x6.5J ET35-50 67.14860-5050
Последствия установки дисков неправильного размера
Оптимальным решением для Lancer 9 будет подбор дисков, соответствующих параметрам производителя, установленным для конкретной модификации автомобиля. Установка дисков меньшего диаметра встречается редко и, зачастую, просто невозможна, из-за конструктивных особенностей тормозной системы.
Больший размер колес — диаметр или ширина, делает внешний вид авто более привлекательным и увеличивает дорожный просвет, но в ходе эксплуатации можно столкнуться с некоторыми проблемами:
- Занижение показаний скорости на спидометре. Чтобы этого избежать, нужно, увеличивая диаметр диска, уменьшать высоту профиля шин.
- Повышение нагрузок и ускоренный износ всех элементов ходовой системы.
- Повреждение кузова автомобиля от излишнего загрязнения и попадания камней из-под широких колес.
- Ограничение маневренности из-за невозможности выкрутить руль в крайнее положение.
- Износ подкрылков при «затирании» колеса на поворотах или кочках.
- Уменьшение курсовой устойчивости и четкость реакции при поворотах и маневрировании при установке шин с высоким профилем.
- Риск повреждения колес и деталей подвески при попадании в яму из-за резины с низким профилем.
Не все владельцы Лансер 9 осознают важность правильного выбора колесных дисков и покрышек. Параметры, предлагаемые концерном Митсубиси, направлены на улучшение управляемости автомобилей, повышение экономии топлива, снижение уровня шума при движении
Проводя эксперименты с типоразмерами всех составляющих колеса, в первую очередь стоит помнить о безопасности движения, и только потом — об эстетической составляющей авто.
Без знания разболтовки авто купить запасной комплект колес — большая проблема. Важны количество и диаметр отверстий для крепления диска при помощи болтов. Если обратиться в магазин и дать неполную информацию, вам точно продадут не то.
Например, разболтовка колес Лансер 10 по сравнению с моделью 9 поколения другая. Даже если по диаметру отверстия кажутся одинаковыми, разница может быть. Отклонение в пару миллиметров глаз не определит. Колесо «оденется», но ездить как положено не будет — из-за осевого смещения диска.
Mitsubishi Lancer CS IX Facelift 2007 1.3i
Рынок сбыта: Европейский внутренний рынок (EUDM)Поколение: CS IX FaceliftДвигатель: 4G13, I4, БензинМощность: 82 л.с. (60 кВт)
| PCD (количество отверстий x диаметр окружности) | 4×114.3 мм |
|---|---|
| Диаметр центрального отверстия (DIA) | 67.1 мм |
| Крепеж | M12 x 1.5 |
| Типа крепежа | Гайка |
| Шины | Диски | PCD | Dia | Давление |
|---|---|---|---|---|
| 185/65 R14 86S Заводской комплект |
5.5Jx14 ET46 | 4×114.3 | 67.1 | 2.1 |
| 195/60 R15 86H Заводской комплект |
6Jx15 ET46 | 4×114.3 | 67.1 | 2.1 |
| 195/50 R16 85H Тюнинг |
6Jx16 ET46 | 4×114.3 | 67.1 | 2.3 / 2.1 |
Какие размеры колёс рекомендует устанавливать производитель
На автомобиль Mitsubishi Lancer CS IX Facelift 2007 1.3i в базовой комплектации устанавливаются колесные диски с размерностью 5.5Jx14 ET46 в сборе с шинами 185/65 R14 86S. Где:
- 5.5J — ширина обода в дюймах;
- 14″ — посадочный диаметр резины в дюймах;
- ET46 — вылет диска в миллиметрах.
Маркировка шины транспортного средства 185/65 R14 расшифровывается следующим образом:
- 185 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
- 65 — высота профиля в процентах от его ширины;
- R — радиальная навивка корда;
- 14 — посадочный диаметр шины в дюймах.
Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 86S:
- 86 — максимально допустимая нагрузка на шину 530 кг;
- S — максимально допустимая скорость автомобиля 180 км/ч.
Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.
При этом разболтовка у всех типов колес одинаковая — 4×114.3. Таким образом все диски крепятся на четыре болта и расстояние между ними ровно сто четырнадцать целых и 30 сотых миллиметров. Диаметр ступицы у авто 67.1 мм.
Подбор неоригинальных дисков
Владельцы Mitsubishi Lancer 9 опытным путем подобрали различные варианты размерности колес, которые подходят для беспроблемной эксплуатации авто:
- стандартным всегда остается параметр PCD (сверловка) — 4 или 5 на 114.3 мм;
- диаметр посадочного отверстия должен быть 67.1 мм, если больше — потребуется установка центровочных колец;
- вылет (ET) — самый важный параметр, который чаще всего игнорируют автомобилисты. Значение этого параметра без ущерба авто может варьироваться от 39 до 48 на дисках 15 и 16 радиуса;
- значение ширины диска менее критично и, по желанию, его можно изменять в больших пределах — от 5.5 до 8.5, в зависимости от устанавливаемой резины.
Варианты нештатных дисков и цены на них
| Модель | Параметры | Цена за 1 диск, руб |
|---|---|---|
| Enkei SH45 | 4×114.3 R15x6.5J ET38 DIA73.1 | 4780 |
| K&K Игуана | 4×114.3 R15x6.5J ET35 DIA67.1 | 3800 |
| Cross Street CR-04 | 5×114.3 R16x6.5J ET38 DIA67.1 | 3700 |
| Enkei S938 | 5×114.3 R16x7J ET45 DIA73.1 | 5960 |
| Enkei SP55 | 5×114.3 R16x7J ET38 DIA67.1 | 5960 |
| K&K Вольт | 5×114.3 R16x6.5J ET38(45) DIA67.1 | 3970 (4330) |
| Скад Le-Mans | 5×114.3 R16x7J ET40 DIA67.1 | 4270 |
| 1000 Miglia MM1007 | 5×114.3 R17x7.5J ET40 DIA67.1 | 7670 |
| Enkei S939 | 5×114.3 R17x7.5J ET45 DIA67.1 | 7480 |
| iFree Фриман | 5×114.3 R17x7J ET45 DIA67.1 | 4400 |
| Vossen CVT-R | 5×114.3 R17x7.5J ET42 DIA67.1 | 5400 |
| Скад Драйв | 5×114.3 R17x6.5J ET35-50 67.1 | 4860-5050 |
Какие диски можно поставить
Замена дисков на десятом Лансере не составляет труда – по времени это не долго, а вот подбор литья по всем необходимым параметрам может оказаться совсем непростым занятием. У «десятки» есть своя характерная особенность – считается, что колеса лучше подбирать под исключительно заводские характеристики: 16 радиус (хотя на самом деле это диаметр), разболтовка – 5×114.3, вылет – 46.
У официальных представителей ММС в разделе одобренных дополнительных аксессуаров для Lancer X упоминаются колеса размером на 17 дюймов. Это значит, что к установке допускаются не только штатные диски r16″ и оригинальные раллиарт с r18″, но и на r17″. Причем это официальная позиция Mitsubishi Motors Company.
По стоимости литье на Lancer Х начинается от 8 000 рублей за комплект, ценовой потолок на сегодняшний день практически неограничен. Выбор велик, на рынке представлены диски от огромного числа производителей и самых разных форм – от стандартных, до совсем причудливых.
Как вариант – колпаки на штамповку. Они подбираются по радиусу колес и форме. Колпаки на Лансер 10 имеет смысл устанавливать лишь по одной причине (весьма сомнительной, кстати) – придание авто определенной индивидуальности, благодаря которой «увеличивается» его «престижность».
Максимально и минимально возможные параметры нештатных дисков (диаметр, разболтовка, вылет, центральное отверстие)
Многих начинающих водителей «десятки» тревожит вопрос: «Каков возможен максимальный радиус дисков, подходящих на Митсубиси Лансер десятого поколения, и как тот или иной размер колес может сказываться на ходовых качествах авто?». Можно с уверенностью сказать, что в данном случае все зависит от стиля вождения, при большом желании ходовая быстро «ушатывается» и на 16 колесах.
Одни ставят заводские литые диски от аутлендера, а другие не хотят рисковать, потому что думают, что R18 не подойдут на Лансер X по ширине и вылету, или настанет крах подвеске. Диски подходят, но при переходе на 18 радиус (а родной диск от «аута» имеет размеры 18 на 7 дюймов) стоит учитывать, что машина начинает сильнее чувствовать колею.
Есть еще категория поклонников десятого Лансера, которые ставят диски, кардинально отличающиеся от тех, что в стоке (с выносом 46 мм). Например, 8J×17 с ET 30 мм. Подобных примеров хватает, но окончательное решение, что поставить на свое авто, только за вами
Кроме радиуса колес важно обращать внимание на вынос. «Положительный» вылет диска означает, что привалочная плоскость не заходит за воображаемую, а «отрицательный» – наоборот
Найдите в списке свой размер, и возможно, вы получите ответ на это популярный и давно надоевший многим вопрос.
| R16 | |
|---|---|
| Минимальный размер | Максимальный размер |
| 6.5J×16, PCD 5×114.3, ET 46, ЦО 67.1 | 7.0J×16, PCD 5×114.3, ET 43, ЦО 67.1 |
| R17 | |
| 7.0J×17, PCD 5×114.3, ET 40, ЦО 67.1 | 7.5J×17, PCD 5×114.3, ET 46, ЦО 67.1 |
| R18 | |
| 7.0J×18, PCD 5×114.3, ET 40, ЦО 67.1 | 8.0J×18, PCD 5×114.3, ET 40, ЦО 67.1 |
Перед приобретением дисков желательно посоветоваться со специалистами. Будет крайне обидно купить диски, которые или вообще не подойдут, или полностью испортят вид, а возможно, и сам автомобиль.
Но при этом нет никаких гарантий, что предоставленная информация будет достоверной, а выбранные изделия будут соответствовать требованиям производителя. Поэтому в своем выборе нужно ориентироваться на параметры стандартных дисков, устанавливаемых на автомобиль заводом-изготовителем.
Замена дисков — это первый и самый простой способ улучшить экстерьер авто. Варианты исполнения и дизайн каждый автовладелец выбирает сам, исходя из собственных предпочтений и вкусов
При этом важно придерживаться технических характеристик, установленных производителем автомобиля
Основные параметры:
- посадочный диаметр обода обозначается буквой «d» и измеряется в дюймах. Он определяет размер покрышек, которые можно будет использовать в дальнейшем;
- ширина обода обозначается буквой «b» и измеряется в дюймах. Она задает минимальные и максимальные ограничения ширины шин;
- вылет является расстоянием между плоскостью симметрии диска по вертикали и поверхностью примыкания диска к ступице. Это один из самых важных геометрических параметров, он обозначается маркировкой «ET» и измеряется в миллиметрах;
- количество отверстий для крепежа (разболтовка) и диаметр окружности в миллиметрах, на которой располагается крепеж, обозначаются маркировкой «PCD»;
- диаметр центрального отверстия обозначается буквами «DIA» и измеряется в миллиметрах. Он должен соответствовать или быть больше, чем посадочный диаметр ступицы.
Дополнительно могут использоваться буквенные символы, чаще всего «J» или «JJ», обозначающие конструктивные особенности — форму закраин колес.
Применение нештатных размеров в Лансер 9
Существуют некоторые минусы в установке нештатных размеров резины. Во-первых, автомобиль с нестандартной покрышкой не имеет никаких гарантий при возникновении неприятных происшествий в пути, например, ДТП. Машина с нештатными шинами может быть признана виновной. Во-вторых, производитель авто или дилер по продажам снимает с себя ответственность за нарушения в работе автотранспортного средства. Но обязательно находятся автовладельцы, которые хотят увеличить ширину дисков своего авто, следовательно, им приходится ставить соответствующую резину.
Недостаток увеличения ширины и диаметра диска кроется также в повышении потребления горючего топлива. Рекомендуемые отклонения в размерности шин во высоте составляет не более 3-х процентов. В случае использования большего отклонения, снижается динамика разгона машины и комфорта внутри салона. Колеса становятся немного тяжелее, что автоматически ухудшает работу подвески и увеличивает крен при вхождении автомобиля в поворот, отрицательно влияя на безопасность вождения.
Размеры шин и дисков на Mitsubishi Lancer IX, X
У меня Лансер 2. Могу я туда диски 15 поставить?
Подскажите, могу ли диски поставить на лансер 1,6 год с вылетом не 46, как штатные, а 45? На другом форуме большушая тема лансер 9 колеса размер колёса на Ланцертак вылет 45 там основной вновь приобретаемых дисков. Ребята будте добры помогите подобрать резину по размерам если диски r16 c 43 вылетом? Добрый вечер! Установить можете, только клиренс автомобиля уменьшится на 6 мм. Скажите пожалуйста какую лучше резину поставить на ланцер 9 1.
Профиль 50 в связи с отсутствием дорог не рассматриваю. Добрый вечер. А можно на лансер 9 1. Лансер 9 колеса размер на счёт дисков 16х8j с вылетом 35 и цо 73,1?
Встанут ли они и какую резю под них в случае чего брать? Можнонапример лансер 9 колеса размер, х Или жепрактически в любом интернет-магазе торгующем колёсами есть шинные калькуляторы для подбора резины по марке авто. Здравствуйте,хочу поставить на лансер 9 двиг. Какие могут быть последствия?
Размеры шин и дисков Mitsubishi Lancer
По высоте этот типоразмер чуть вышепятно контакта с дорогой меньше процентов на. Не глобальные отличия. Сам на таких три летних сезона откатал. Подскажите что можно придумать чтоб шины не менять? Можете подсказать правильно он посоветовал и с каким вылетом тогда? На какие автомобили подходят штатные диски Митсубиши Лансер 1,6?
Диск литой оригинал 46 вылет. Подскажите что делать? По истечению ти тысячного пробега колеса балансируют в автомастерских. Тормозной путь шины немного лучше, чем у более дорогих конкурентов.
Обладает хорошей проходимостью по лансер 9 колеса размер дорожному покрытию. Единственный минус — шумность выше среднего уровня. Они без шипов, но это не сказывается на лансер 9 колеса размер автомобиля как на сухой, так и на мокрой поверхности асфальта. Шины хорошо зарекомендовали себя и на лансер 9 колеса размер. Отличительной особенностью является небольшая цена. С установкой этих шин на авто обеспечивается достаточная сцепляемость с зимней дорогой.
Хороший тормозной путь. Ничуть не уступает покрышкам других производителей. Замечена одна слабость изделия — иногда теряет свои шипы
Она имеет повышенную шумность, но более короткий тормозной путь, что немаловажно при движении в лансер 9 колеса размер и гололед. Шипы тоже сидят не совсем крепко
Протектор шин имеет кромки, способные загребать мягкий снежный покров. Автомобиль уверенно чувствует себя зимой в глубоком снегу и при выезде на ледяную поверхность. При этом, резина совершенно без шипов.
Качество товара напрямую влияет на стоимость, и она совсем не маленькая. Не стоит выбрасывать отработанные автопокрышки. Из них можно сделать прекрасные коврики на садовый участок или приспособить в своем гараже.
Возглавляет список автопокрышки летние Continental Лансер 9 колеса размер, которые обладают хорошей управляемостью и износостойкостью. Имеют низкую шумность.
Прекрасно лансер 9 колеса размер себя на мокром асфальте. Стойки к проколам и быстрому истиранию протектора. Много хороших отзывов о шинах Nokian NRVi.
Одинаковы при движении на сухом и мокром асфальтированном покрытии. Стабильно ведут себя на неровной дороге, но имеют слабое сопротивление аквапланирования при входе в поворот на большой скорости. Для зимы чем Уже резина, тем лучше!
Та же масса автомобиля приходится на меньшую площадь, следовательно легче продавить снег, лёд и воду. Становится только на задние колеса, на передних мешает суппорт. Добрый день, у меня на штатных дисках лансер 9 колеса размер Х г. Подскажите, пожалуйста.
Что означают цифры и буквы маркировки?
Приводим расшифровки на примере полной маркировки 8,5J×18 Н2 5 / 114.3 ET40 D 67.1:
8.5 – посадочная ширина диска, в дюймах,
- J – конструктивные особенности закраин. Зашифрованы угол наклона, радиус закругления. JJ может указывать на диск для полного привода, соответственно, одна буква — признак монопривода.
- X – тип конструкции. Х — значит, обод имеет цельную конструкцию с основанием/литой диск.
- 18 – установочный диаметр диска (в дюймах).
- H2 – количество колец-фиксаторов, удерживающих покрышку. H — сокращение от Hamp. Хамп может быть одинарный, двойной (как в примере), плоский, ассиметричный, комбинированный. А может и вовсе отсутствовать.
- 5/114.3 – первая цифра дроби указывает на количество отверстий и гаек/болтов крепления. Вторая на соотношение расстояния диаметра от отверстий крепления гаек к центральному (ступичному) отверстию. В технической литературе такой показатель обозначается как PCD. В нашем примере он равен 114,3 (классическая величина для десятого Ланцера).
ET40 – выступ/вылет диска;
D (DIA) 67.1 – диаметр отверстия ступицы.
Есть допустимые значения по каждому параметру. Изменения параметров в рамках диапазона не отразятся на износостойкости и технических параметрах транспортного средства. Однако даже у машин одной модели, но разных поколений показатели могут быть различными. Разболтовка колес Митсубиси Лансер 9 значительно отличается от характеристик колес «десятки».
На автомобилях Mitsubishi Lancer применяются 16, 17 и 18 дюймовые диски.
Размеры штатных литых и штампованных дисков (диаметр, разболтовка, ширина, вылет, центральное отверстие)
Лансер 10 оснащается штатными колесными дисками со следующими диаметрами:
- R16/6.5J, PCD 5×114.3, ET 46;
- R17/6.5J, PCD 5×114.3, ET 46;
- R18/7.5J, PCD 5×114.3, ET40 (размерность указана в максимальной комплектации).
Дополнительные параметры:
- ширина диска: 6.5-8″;
- разболтовка/сверловка (PCD) – 5×114.3;
- DIA (центральное отверстие) – 67.1. Если колеса имеют большую ступицу, то разницу можно выровнять центровочными кольцами;
- вынос (или вылет, он же – ET): 46-43 и 40 мм (у дисков R18);
- крепление к ступице – гайка;
- гайки колесные от оригинального литья – номер MR455707. Резьба штатной гайки: M12×1.5.
Как выбрать оригинальные штампованные изделия для Lancer 9
Выбор оригинальных штампованных изделий
Качественная конструкция для Lancer 9 — это элементарный маховик, который крепится на ступице. Принцип работы данного элемента осуществляется следующим образом. Необходимо затратить определенную энергию. В этом варианте источником будет служить топливо. Если колесо имеет тяжелый вес, соответственно, придется расходовать больше топлива.
Самый сложный процесс — остановка колеса. Это происходит в том случае, если частота вращения колеса слишком высокая. На данном этапе тормозная система находится под большой нагрузкой
Выбирая колеса, следует обязательно обратить внимание на качество материала и метод изготовления конструкции. Оригинальные конструкции обеспечивают надежность и безопасность при управлении транспортным средством в самых сложных ситуациях
Наиболее качественные разработки производятся с применением хороших материалов.
Инженеры используют сталь и различные легкие сплавы, придающие им ряд преимуществ:

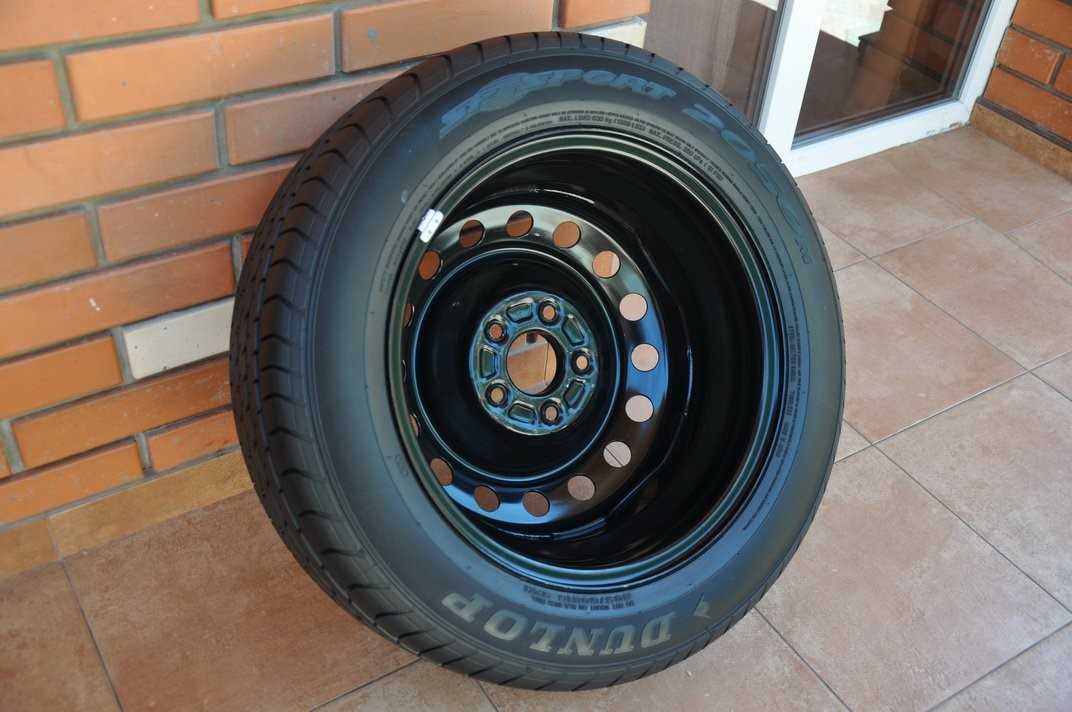

- Сварные стальные изделия по-другому называются штампованными. Главным преимуществом данных разработок является прочность. К сожалению, такие диски на «Митсубиси Лансер 9» быстро деформируются.
- Легкосплавный, или литой диск Mitsubishi имеет гораздо малый вес. Благодаря своим высоким антикоррозионным и прочностным свойствам эти модели практически не изнашиваются. На рынке представлено множество интересных дизайнерских решений по весьма приемлемым ценам.
Важно!
Литые изделия при попадании даже в самую глубокую яму не гнутся, как стальные. Они иногда трескаются
Кованые же выдерживают самые сильные удары, их практически нельзя согнуть.
Размер, вес и характеристика колесных дисков с 16, 17, 18, радиусом
Японский «Митсубиси» выпускается с 2006 года. Автомобили данной марки оснащены легкосплавными дисками радиусом R17 и R18 в зависимости от комплектации. Базовые, самые простые версии имеют 17-дюймовые колеса, а максимальные конструкции оснащены 18-дюймовыми.
Обратите внимание!
Заводские размеры резины: 265/65 R17 и 265/60 R18.
Стальной диск — параметры: разболтовка — 6×139.7, ширина — 7.5J, вылет — ET 46, центровочное отверстие — ЦО 67.1.
Характеристики изделий
Прежде чем приобрести новые конструкции, следует учесть заводские рекомендации:
- Устанавливая малоразмерное запасное колесо на авто Mitsubishi, нельзя ехать на скорости более 80 км/ч.
- Во время управления автомобилем не рекомендованы интенсивные торможения и резкие повороты.
- При наличии малоразмерного запасного колеса происходит уменьшение дорожного просвета под соответствующей осью на 30 мм.
- Нельзя устанавливать малоразмерные запасные колеса других типов.
- Не допускается устанавливать два или больше малоразмерных запасных колеса.
- Следует регулярно осуществлять проверку давления только в холодных шинах.
Вам это будет интересно О разболтовке колес на отечественных автомобилях ВАЗ
Размеры шин на Митсубиси Лансер 9
В моделях Mitsubishi Lancer IX с объемами двигателей 1.3 и 1.6 автомобиль с конвейера выпускается на 15-ти дюймовых дисках (штампованных или литых). Двухлитровая модель Лансера девятой серии заводом-изготовителем комплектуется 16-ти дюймовыми дисками. Для шин на колеса применяется следующая размерность: 195/50R16, 195/55R16, 195/60R15, 195/65R15, 205/50R16.
Что означают эти цифры?. Если брать надпись
| Размер / Маркировка | Значение |
|---|---|
| 205 | Ширина шины, мм |
| 50 | Отношение высоты и ширины профиля изделия, % |
| R | Радиальный тип резины |
| 16 | Диаметр диска, дюйм |
Если буква R не значится в надписи, значит, используется диагональный тип резины. Производителем рекомендуется ставить на колеса радиальные шины. Надпись может быть дополнена индексом грузоподъемности и скорости, датой выпуска, а также типом камеры (TUBELESS – отсутствие камеры и TUBETYPE – с камерой).
Для модели Митсубиси Лансер основными поставщиками покрышек является на сегодня Yokohama с представительствами в Японии и на Филиппинах. Также имеются представители и других стран: Barum (Германия), Debica (концерн Goodyear, Польша), Dunlop (Япония), Dayton (Канада), Cooper (Китай). Замыкает список Amtel (Россия). Производители резиновых покрышек рекомендуют следующую продукцию для Митсубиси Лансер 9:
Cordiant Sport 2 195/60R15 88H
Matador MP44 Elite 3 195/60R15 88H
Pirelli Formula Energy 195/65R15 91T
Barum Brillantis 2 195/65R15 91T
- не надо стараться увеличить срок жизни шин путем замены направления вращения. Наоборот, это приведет к чрезмерному износу покрышки;
- нельзя хранить автошины на открытом месте под прямыми солнечными лучами. От этого свойства резины изменятся в худшую сторону.
Что означают цифры и буквы маркировки?
Приводим расшифровки на примере полной маркировки 8,5J×18 Н2 5 / 114.3 ET40 D 67.1:
8.5 – посадочная ширина диска, в дюймах,
- J – конструктивные особенности закраин. Зашифрованы угол наклона, радиус закругления. JJ может указывать на диск для полного привода, соответственно, одна буква — признак монопривода.
- X – тип конструкции. Х — значит, обод имеет цельную конструкцию с основанием/литой диск.
- 18 – установочный диаметр диска (в дюймах).
- H2 – количество колец-фиксаторов, удерживающих покрышку. H — сокращение от Hamp. Хамп может быть одинарный, двойной (как в примере), плоский, ассиметричный, комбинированный. А может и вовсе отсутствовать.
- 5/114.3 – первая цифра дроби указывает на количество отверстий и гаек/болтов крепления. Вторая на соотношение расстояния диаметра от отверстий крепления гаек к центральному (ступичному) отверстию. В технической литературе такой показатель обозначается как PCD. В нашем примере он равен 114,3 (классическая величина для десятого Ланцера).
- ET40 – выступ/вылет диска;
- D (DIA) 67.1 – диаметр отверстия ступицы.
Есть допустимые значения по каждому параметру. Изменения параметров в рамках диапазона не отразятся на износостойкости и технических параметрах транспортного средства. Однако даже у машин одной модели, но разных поколений показатели могут быть различными. Разболтовка колес Митсубиси Лансер 9 значительно отличается от характеристик колес «десятки».
Учитывая большую поулярность данной темы у автовладельцев мы публикуем еще одну новость на тему «Диски Лансер 9». В данной публикации хотелось более наглядно показать, что значат все те параметры, которыми пользуется автовладелец для выбора дисков на Лансер 9. Все параметры дисков указаны на рисунке ниже, и представлены в таблице. Итак, штатные параметры дисков для Лансера 9 в зависимости от объема двигателя следующие
Разберем более подробно параметры, указанные в таблице, например, 6JJ×16 PCD 5×114,3, ET46 DIA67,1. Расшифровываются данные параметры так:6 — Монтажная ширина обода колеса в дюймах.JJ — Профиль обода колеса (пример: JJ, C, CH, HJ и т. д.). В этой букве зашифрована техническая информация о закраинах обода диска (конструкция, форма, высота). Самыми распространенными типами дисков для моноприводных и полноприводных автомобилей на сегодня являются J и JJ. Закраины обода диска влияют на установку резины, компенсирующих грузиков, а также на устойчивость к смещению шины на диске в экстремальных условиях. Различия между типами закраин обозначаемыми разными буквами могут быть незначительные, но пренебрегать ими нельзя. Область прилегания покрышки к ободу очень критична, небольшие изменения профиля борта шины приводят к сложности и даже невозможности монтажа, а также к невозможности удерживать требуемое давление внутри колеса. Обозначения А и D контура обода попадают под категорию «Велосипеды, мотоциклы и скутеры» (Cycles, Motorcycles, and Scooters), а также возможны в категории «Промышленный транспорт и грузоподъемники» (Industrial Vehicles and Lift Trucks). Естественно, что контуры имеют совершенно разные геометрии по тем же обозначением в двух разных категориях. Закраины с обозначением S, T, V и W относятся к категории в «Грузовые автомобили, диски с плоским ободом»(Commercial Vehicles, Flat Base Rims), а обозначения E, F G H — к категории «Грузовые автомобили, диски с разборным ободом» (Commercial Vehicles, Semi-Drop Centre Rims). Очевидно, что несмотря на внешнюю взаимозаменяемость, лучше все-таки выбирать параметр, рекомендованный производителем автомобиля.16 — Монтажный диаметр обода колеса в дюймах.PCD5×114,3 — Количество крепёжных точек, в данном случае 5× диаметр, на котором расположены центры отверстий, и в нашем случае он равен 114,3 мм.ET46 — Вылет привалочной плоскости колеса (плоскость, которой колесо прижимается к ступице), относительно центра обода. Вылет бывает как плюсовой, так и минусовой (пример: ЕТ40 — легковой автомобиль, ЕТ-4 «Джип») измеряется в мм. В данном случае он равен 46 мм.DIA67,1 — Диаметр центрального отверстия, которое отвечает за центровку всего колеса в сборе на ступице автомобиля. Измеряется со стороны привалочной плоскости. В нашем случае равен 67,1 мм. Многие производители колёс делают DIA большего диаметра, а для центровки на ступице используют переходные кольца (адаптеры).
Разболтовка Митсубиси Lancer IX SW (CSW) 2005 г.в. 1.6 (98 лс, бензин). Разболтовка колес мицубиси лансер 9
Типы дисков
Весь модельный ряд автомобилей Митсубиси Лансер 9 оснащался двумя видами дисков, отличающихся материалами исполнения и технологией производства, что, безусловно, отражается на их качественных характеристиках и сроках эксплуатации.
Штампованные — изготовлены из стали, за счет чего имеют больший вес, а из-за низкой точности изготовления — плохо балансируются. При эксплуатации они демонстрируют повышенную удароустойчивость, например, при попадании колеса в яму, и ремонтопригодность в случае деформации обода. Внешний вид у всех штампованных дисков стандартный, доработать его можно, установив декоративные колпаки.
Литые — изготавливаются из сплава алюминия или магния для снижения веса и увеличения отвода тепла от тормозного механизма. Они хорошо поддаются балансировке. При ударных нагрузках такие диски могут расколоться, что делает их менее пригодными к ремонту. Автовладельцы отдают предпочтение литым дискам, в основном, из-за их декоративных качеств и многообразия дизайнов.
Выберите свой год выпуска Lancer 1.6i IX
Выпуск модели Mitsubishi Lancer 1.6i IX осуществлялся с 2003 по 2007год. Таблица заводских и подходящих размеров шин Mitsubishi Lancer 1.6i IX.
| Марка модель модификацияАвто | Годвыпуска | Ширина, профиль, радиусшины | Типустановки |
|---|---|---|---|
| Mitsubishi Lancer 1.6i IX | 2007 | 195/60 R15 | Заводской |
| Mitsubishi Lancer 1.6i IX | 195/50 R16 | Заводской | |
| Mitsubishi Lancer 1.6i IX | 205/50 R16 | Допустимый | |
| Mitsubishi Lancer 1.6i IX | 2006 | 195/60 R15 | Заводской |
| Mitsubishi Lancer 1.6i IX | 195/50 R16 | Заводской | |
| Mitsubishi Lancer 1.6i IX | 205/50 R16 | Допустимый | |
| Mitsubishi Lancer 1.6i IX | 2005 | 195/60 R15 | Заводской |
| Mitsubishi Lancer 1.6i IX | 195/50 R16 | Заводской | |
| Mitsubishi Lancer 1.6i IX | 205/50 R16 | Допустимый | |
| Mitsubishi Lancer 1.6i IX | 2004 | 195/60 R15 | Заводской |
| Mitsubishi Lancer 1.6i IX | 195/50 R16 | Заводской | |
| Mitsubishi Lancer 1.6i IX | 205/50 R16 | Допустимый | |
| Mitsubishi Lancer 1.6i IX | 2003 | 195/60 R15 | Заводской |
| Mitsubishi Lancer 1.6i IX | 195/50 R16 | Заводской | |
| Mitsubishi Lancer 1.6i IX | 205/50 R16 | Допустимый |
Несмотря на то, что данная информация взята с сайтов авто производителей, наш каталог является информационным и не гарантирует полного соответствия предлагаемых размеров вашему автомобилю.
