Прокачка сцепления на ваз 2106: все тонкости

Что нужно для прокачки сцепления ВАЗ 2107-2101

Процедура прокачивания сцепления на ВАЗ 2101 в соответствии с пособиями по ремонту и обслуживанию автомобилей предполагает наличие помощника, который во время ремонтных работ будет находиться непосредственно в автомобиле. Однако данную работу можно осуществить в одиночку, хотя для этого и потребуется больше времени. Также помимо наличия определенных ремонтных навыков, владельцу потребуется определенный набор инструментов:

1. Простая резиновая трубка для стравливания воздуха и отработанной жидкости.
2. Набор ключей для демонтажа бака главного цилиндра и иных частей сцепления в случае определения неисправностей.
3. Новая жидкость для залива в бак сцепления. По обыкновению в качестве такого вещества чаще всего используют обычную тормозную жидкость стандарта DOT-3 или DOT-4.

В случае самостоятельного ремонта и прокачки сцепления ВАЗ 2105 владельцу придется попеременно проводить работы как в подкапотном пространстве, так и в салоне автомобиля.

Такая процедура необходима в нескольких случаях:

1. Плановая замена. Используемая жидкость не может вечно обладать одними и теми же свойствами. Со временем она изнашивается, создается меньшее давление в цилиндре. Это влияет на работу автомобиля. Чтобы избежать подобной неприятности, нужно регулярно менять жидкость.
2. Плохое качество используемых материалов. Каждый хоть раз покупал продукт плохого качества. В данном случае это повлияет не только на работу автомобиля, но и на исправность остальных деталей. Именно поэтому нужно менять жидкость низкого качества на что-то получше.
3. Разгерметизация сцепления. Как только какие-то элементы системы начинают неплотно прилегать, возможна утечка жидкости и попадание воздуха. И то, и другое одинаково плохо. Быстро заканчивается жидкость, плохо срабатывает сцепление.
4. Ремонтные работы. Если система сцепления вышла из строя, то нужно отвезти автомобиль в сервис или отремонтировать самостоятельно. В любом случае, детали потеряют герметичность, в них попадет воздух, вытечет жидкость. Почему это плохо описано в предыдущем пункте.

Обратите внимание!В случае утечки жидкости прокачка сцепления поможет лишь временно. Для того, чтобы починить сцепления, нужно проверить всю систему на наличие дыр или щелей

Время попадания воздуха зависит только от отверстия. Главное помнить, что со временем оно будет становится все больше, а значит и воздух будет попадать быстрее.

Понять, что в гидравлическую систему попал воздух можно по трем главным признакам:

1. Начальная стадия. Педаль легко нажимается, переключение передач срабатывает, но уже не очень хорошо.
2. Средняя стадия. Скорости уже не переключаются, педаль легко выжимается.
3. Последняя стадия. Педаль не возвращается на место и западает.

Для удобства работ авто лучше загнать на яму или эстакаду. Дополнительно потребуется сторонняя помощь.

Перед началом работ нужно отчистить от пыли бачок, проверить уровень жидкости и долить ее при надобности.

Перед началом прокачки желательно сразу проверить возможность откручивания штуцера, часто он в своем посадочном месте сильно закисает, и сорвать его с места достаточно трудно.

Если сорвать с места штуцер удалось, нужно его обратно затянуть. После этого помощник накачивает систему, резко нажимая 4-5 раз на педаль, после чего ее удерживает.

Штуцер отворачивается на пол-оборота, после чего по трубке будет стекать жидкость с пузырьками воздуха. Как только жидкость течь прекращает, штуцер нужно затянуть.

После нужно несколько раз повторить процесс накачки и слива жидкости, периодически проверяя уровень в бачке.

На ВАЗ-2107 подготовительные работы идентичны – проверяется система на подтеки, очищается бачок и штуцер.

Возможно понадобиться снятие пылезащитного щитка для доступа к штуцеру рабочего цилиндра (на инжекторных моделях ВАЗ-2107).

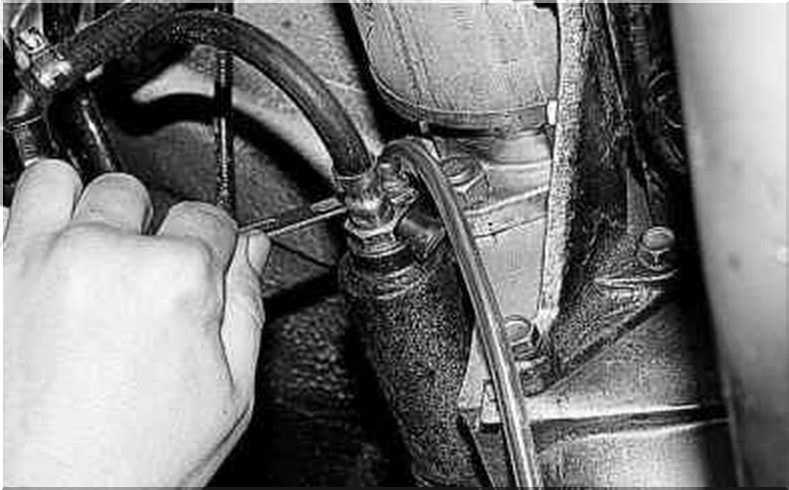

Далее трубка надевается на штуцер, предварительно его нужно «сорвать» с места.

Процесс прокачки на этом авто производится так: штуцер отворачивается на пол-оборота, помощник резко нажимает на педаль, а после постепенно ее отпускает, при этом штуцер обратно затягивать не нужно.

Помощник должен нажимать резко на педаль до тех пор, пока по трубке не начнет идти жидкость без воздуха, после чего педаль нужно выжать и удерживать, и затянуть штуцер.

По поводу самой прокачки следует отметить, что сам процесс не должен быть длительным: на ВАЗ-2106 – 4-5 накачек с последующим сливом и 5-7 резких нажатий на педаль с неспешным отпусканием – на ВАЗ-2107.

Проверить работоспособность привода после прокачки можно в движении.

Завести авто, небыстро двигаясь попереключать передачи. Если признаков нарушения работоспособности гидропривода нет, можно считать, что прокачка произведена правильно.

Что необходимо для прокачки тормозной системы?

Процедуру нужно проводить через штуцер, размещенный под дном рабочего цилиндра. Эта работа не требует специальной подготовки, но обязательно должна проводиться с напарником. Качественный ремонт может быть проведен со стандартными деталями и инструментами. Кстати, обязательно потребуется замена старых штуцеров, так как грани на них наверняка скоро сотрутся.

Для прокачки потребуются следующие компоненты:

• тормозная жидкость и емкость для ее переливания;
• ключ баллонный, домкрат;
• противооткатный упор (2 шт.);
• деревянные опоры;
• шланг из резины, минимальная длина — 50 см;
• ключи гаечные «на 8» и «на 10».

Кроме этого, понадобятся проникающая смазка, банка для жидкости и трубка из прозрачного материала. Диаметр трубки должен совпадать с диаметром прокачного штуцера.

Алгоритм проведения операции прокачки сцепления на ВАЗ 2106

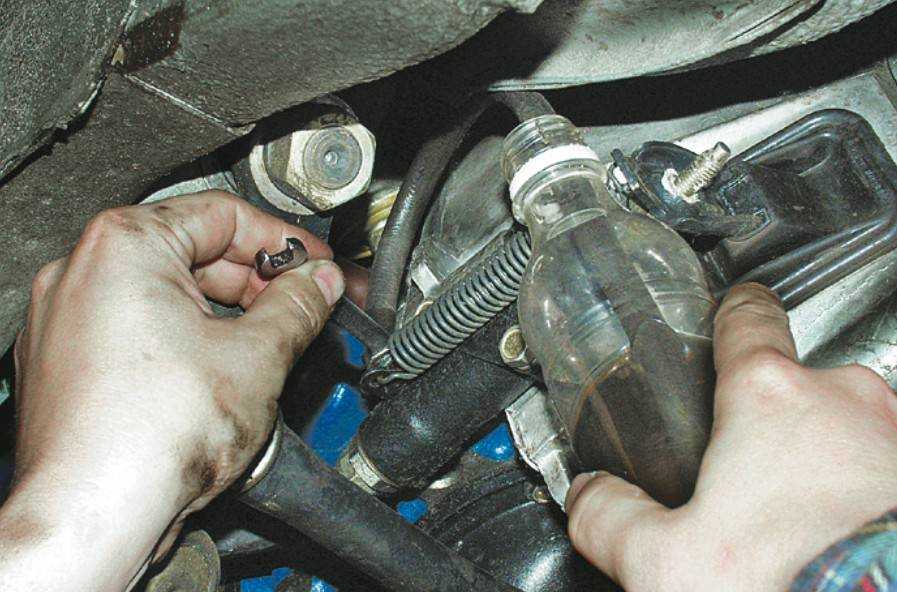

Первым делом потребуется надеть на штуцерный вход резиновый шланг соответствующего диаметра. Перед выполнением данной операции рекомендуется произвести очистку входа от пылевых и грязевых отложений. Второй же конец шланга направляют в бак для приемки тормозной жидкости (отработавшей). При этом следует помнить, что соединительный шланг должен одеваться на штуцер с некоторым натягом.

К сожалению, без посторонней помощи при прокачке гидравлического сцепления, не обойтись. Почему всё обстоит именно так? Ответ лежит на поверхности! Помощь потребуется при проведении последующих операций непосредственно в салоне транспортного средства. Напарник должен будет около пяти раз отжать педаль сцепления. При этом промежуток между качками не должен быть менее 3…5 секунд. В случае, если педаль не будет возвращаться в исходное положение, её следует вернуть в это положение самостоятельно.

После того, как педаль сцепления в очередной раз будет утоплена, тот, кто работает с гидроприводом должен отвинтить сливной штуцер посредством рожкового гаечного ключа. Однако помните, что штуцер не следует полностью выкручивать. Эта операция необходима для того, чтобы воздух вышел из системы (при отвинчивании штуцера, пользователь услышит движение воздушных масс, выходящих из шланга). Сразу же после того, как течь прекратится и воздух выйдет из гидросистемы, помощнику необходимо будет дать команду отпустить педаль, дабы она приняла своё первоначальное положение. В то время, работающий с гидросистемой должен закрутить штуцер. Профессионалы, работающие в сервисных центрах отмечают, что педаль сцепления должна приобретать упругость с каждой операцией откручивания-закручивания штуцера. Как только усилие станет требуемым, можно прекращать выполнение операции.

Как правило, уровень тормозной жидкости, при выполнении вышеописанных действий, не слишком убывает в штатном бачке сцепления. Однако, несмотря на это, следует проводить тщательный надзор за уровнем тормозной жидкости. Нельзя допускать уменьшения до 10 мм от нижнего среза ёмкости привода.

Следующим шагом станет доведение момента затяжки штуцерного устройства до максимума и демонтаж вспомогательного резинотехнического шланга

Многие автолюбители, которые выполняют прокачку сцепления ВАЗ 2106 впервые, не принимают во внимание тот факт, что внутри вспомогательного шланга, после его демонтажа, остаётся жидкость. Именно поэтому целесообразнее всего слить эту жидкость обратно в бак. Несколько способов прокачки сцепления

Несколько способов прокачки сцепления

Видео:

Несколько способов прокачки сцепления. Видео:

Итак, после выполнения всех предшествующих операций, потребуется произвести доливку тормозной жидкости в штатный бак, закрутив крышку с небольшим усилием. Затем — используем приготовленную ранее ветошь и удаляем все подтёки. Многие опытные люди советую произвести визуальный осмотр всей системы ещё до включения двигателя. Если никаких проблем не обнаружено, то можно начать проверку системы непосредственно на включенном двигателе (с обязательным переключением передач).

Последним шагом станет проверка работы на качественность. Проверка будет заключаться в измерении хода толкателя поршня при выжимки сцепления. При правильно выполненной прокачки сцепления, ход должен составлять около 26…28 мм. Что делать, если фактические параметры не соответствуют требованиям? Не стоит принимать необоснованные решения. Достаточно лишь провести дополнительную операцию по регулировке.

Помните, что прокачка сцепления должна быть своевременной и качественной, так как от этого будет зависеть безопасность абсолютно всех участников дорожного движения!

Работа по прокачке несложна и внимательно прочитав эту инструкцию, вы сможете справиться с ней самостоятельно. Воздух, как правило, попадает в гидросистему после каких-либо работ из-за разгерметизации, либо после смены жидкости, применяемой в ней. Поэтому перед тем, как перейти непосредственно к прокачке, необходимо ликвидировать причины, в противном случае прокачка окажется напрасной. Вследствие дефектов в данной системе могут возникнуть иные более опасные поломки в системе трансмиссии.

Неисправности сцепления

Существует перечень неисправностей сцепления ВАЗ 2106, которые в данной статье размещены в таблице. Если пропало сцепление, следует искать дефект узла здесь:

Сцепление «ведет»
1. Большой зазор в гидроприводе	1. Произвести регулировку
2. Деформация диска ведомого типа	2. Отремонтировать или заменить
3. Поверхности накладок фрикционного типа диска ведомого назначения имеют дефекты	3. Устранить щеткой по металлу
4. Слабые клепки или дефекты накладок	4. Заменить
5. Некорректная работа ступицы диска сцепления на шлицевой части вала МКПП	5. Произвести чистку и смазать, при износе требуется заменить
6. Дефекты соединительных пластин между фланцем и защитой корпусной части сцепления	6. Произвести замену необходимых деталей
7. Воздушные пробки в гидравлике	7. Произвести прокачку сцепления
8. Течь жидкости в гидравлике через места сочленения или дефекты гидротрубок	8. Затянуть крепежи, поменять дефектные запчасти, осуществить прокачку гидросистемы после ее герметичности
9. Течка жидкости из ГЦС или РЦС	9. Поменять кольца-уплотнители, осуществить прокачку гидросистемы после ее герметичности
10. Забилось отверстие в крышке бачка сцепления, что создало эффект разрежения давления в ГЦС и подсос воздушных масс в цилиндр через уплотнительные прокладки	10. Продуть компрессором воздушный канал в крышке, осуществить прокачку гидросистемы после ее герметичности
11. Отсутствие герметичности из-за изношенного кольца-уплотнителя ГЦС	11. Произвести чистку уплотнителя, при дефектах – заменить
12. Слабые клепки крепежа пружины нажимного действия	12. Произвести замену корпуса и корзины сцепления
Если буксует сцепление ВАЗ 2106
1. Нет зазоров в гидроприводе	1. Произвести регулировку
2. Увеличенный износ или подгорание «феррадо»	2. Произвести замену «феррадо» или весь диск ведомого назначения
3. Накладки фрикционного типа испачканы в масле, как и рабочая часть маховика и корзины сцепления	3. Отмыть и обезжирить рабочие и сопрягаемые поверхности, устранить течь масла
4. Забито отверстие-компенсатор ГЦС	4. Промыть и прочистить отверстие-компенсатор ГЦС
Сцепление ВАЗ 2106 «рвет»
1. Ступица диска ведомого назначения «заедает» на шлицах	1. Промыть и прочистить шлицы, при износе шлицов вала или диска заменить изделие
2. Накладки «феррадо» в двигательном или трансмиссионном масле, как и рабочие поверхности маховика и корзины сцепления	2. Отмыть и обезжирить рабочие и сопрягаемые поверхности, устранить течь масла
3. Повышенный износ накладок фрикционного типа диска	3. Произвести замену обновленными изделиями, а также протестировать дефекты мест сопряжений дисков
4. Слабые клепки на «феррадо»	4. Поменять дефектные клепки, а по надобности – и накладки
Увеличенная шумность при выключении механизма сцепления
1. Течь масла и дефекты выжимного подшипника	1. Поменять изделие на новое
2. Течь масла и дефекты подшипника вала МКПП	2. Поменять изделие на новое
Увеличенная шумность при включении механизма сцепления
1. Дефекты пружинок демпферного устройства	1. Поменять изделие на новое
2. Дефекты пружины оттяга вилки механизма	2. Поменять изделие на новое или усилить крепеж
3. Дефекты пластинчатых соединений защитного корпуса с диском	3. Поменять изделие на новое

В таблице приведены наиболее распространенные на практике неисправности сцепления.

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже?

Прокачка нужна в том случае, если муфта не полностью выключается. К примеру, педаль выжата, первая скорость включена, но не успели вы еще отпустить педаль, а авто уже едет. Легкий ход педали также говорит о необходимости удаления воздуха из системы. Процедура должна выполняться с помощником, который будет нажимать на педаль. Для работы понадобятся:

• Тормозная жидкость.
• Резиновый шланг длиной 50-100 см.
• Гаечный ключ «на 8».
• Емкость для жидкости.
• Тормозная жидкость.

Автовладельцы, которые интересуются, как правильно отрегулировать сцепление на автомобиле ВАЗ 2107, должны знать, что прокачка осуществляется через штуцер, расположенный на рабочем цилиндре под его днищем. Операция не сложнее, чем , ее может выполнить даже начинающий автолюбитель.

Методика прокачки

Работы желательно проводить на эстакаде или смотровой яме, в крайнем случае машину следует поднять на опоры. Дальнейшие действия проводятся по переходам:

Залить новую жидкость в бачок сцепления.
Надеть на штуцер рабочего цилиндра один конец шланга, а второй конец опустить в емкость.
Попросить помощника нажать на педаль муфты 5-6 раз и зафиксировать ее в нажатом состоянии.
Ослабить ключом «на 8» штуцер на цилиндре и выпустить жидкость с воздухом в емкость, после чего завернуть штуцер и попросить отпустить педаль.
Долить при необходимости жидкость в бачок и повторить операцию до тех пор, пока в жидкости не будет пузырьков воздуха.

Во время прокачки нельзя допускать, чтобы уровень жидкости в бачке опускался меньше 15 мм, и своевременно доливать ее. В завершении нужно проверить функциональность муфты:

• Завести авто и включить заднюю скорость, появление заеданий или посторонних шумов недопустимо.
• Проверить переключение скоростей во время движения, если разгон и переключение происходит без рывков и посторонних шумов, то система управления муфтой настроена нормально.

ВАЗовская «шестерка» оснащена приводом сцепления, который использует в своей конструкции гидравлику. Такие гидромеханические системы требуют к себе повышенного внимания и технического обслуживания, к которому относится и прокачка гидропривода сцепления ВАЗ 2106, проводящаяся по мере необходимости. Суть такой операции, как прокачка сцепления, состоит в выводе из этой системы попавшего туда в ходе эксплуатации определенного объема воздушных масс.

Также воздух может оказаться в гидравлической системе после проведенных ремонтных работ в связи с возникшей разгерметизацией или после замены рабочей жидкости, используемой в ней. Соответственно, перед началом прокачки сцепления требуется в обязательном порядке устранить причинные дефекты, иначе вся проводимая работы будет напрасным трудом. Ведь из-за дефектов этой системы возможны поломки в сопряженных узлах и элементах трансмиссии.

Регулировка сцепления своими руками на ВАЗ 2107

Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.Для выполнения ремонта потребуется такой набор инструмента:

• стандартные рожковые ключи;
• отвертка или плоскогубцы;
• линейка;
• клещи.

Принципиально, процесс калибровки выглядит таким образом.

1. Автомобиль загоняется на смотровую яму или подъемник.
2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Инструмент и материалы

Для выполнения операции потребуется:

• набор гаечных ключей;
• гидравлическая жидкость;
• плоская отвертка;
• тара для слива отработки;
• ветошь;
• линейка или рулетка.

Подготовительные работы

Перед началом процедуры следует.

1. Загнать машину на ровную поверхность, смотровую яму или подъемник.
2. Поставить авто на ручной тормоз.
3. Очистить крышку РБ и все магистрали от грязи, внешних окислений и битумных пятен.
4. Подготовить все инструменты для удобного доступа к ним.

Вызвать помощника.

Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа.Конструкция демонтируется таким образом.

Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.

• Обратный монтаж выполняется в зеркальном порядке.
• В остальном последовательность действий не отличается от стандартной процедуры.

Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

1. Машина поднимается на домкрате или загоняется на смотровую яму.
2. Устанавливается номинальное положение свободного хода педали сцепления.
3. Регулировка люфта выжимного подшипника.
4. Обратная фиксация конструкции.
5. Проверка выполненной работы.

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).

• Проверить рабочий зазор на самом элементе, в нормальном состоянии люфт составляет 0,5-2 мм. самый удобный способ – приставить линейку и по ней замерить ход педали до срабатывания механизма. Если пороги не соблюдены – требуется калибровка.
• Гаечным ключом № 10 необходимо отпустить стопорную гайку штока поршня.

• Далее при помощи рожка на 13 прокручивается гайка ограничитель хода (по часовой уменьшить – против, увеличить).
• При попадании в необходимый диапазон конструкция затягивается в обратной последовательности.

О том, как правильно выставить свободный ход сцепления можно посмотреть на видео:

Регулировка вилки сцепления

Далее требуется проверить состояние рабочего цилиндра, последовательность действий такая.

• Необходимо спуститься под машину.
• Снять защитные кожухи (актуально для инжектора).

Найти сам цилиндр (расположен на корзине блока).

Клещами или плоскогубцами отсоединить пружину для освобождения штока от нагрузки.

• Приложить линейку вдоль хода штока поршня.
• Надавить на вилку сцепления до упора и отметить на мерной шкале ее положение.
• Отпустить деталь и замерить ее перемещение.
• В нормальном состоянии люфт должен быть 2-4 мм. При его отсутствии увеличивается нагрузка на выжимной подшипник, что приводит к разрушению узла.

• Ключом №13 и 17 ослабляется контрогайка штока (а,б).
• Далее фиксируется шток в одном положении. Удобно зажимать шпильку плоскогубцами или специальными клещами.
• Фиксирующая гайка откручивается на 3-4 оборота и выставляется необходимый люфт.

Собирается конструкция в обратной последовательности.

Детально процедуру настройки можно посмотреть на видео:

Сцепление ВАЗ 2106

На современных машинах сцепление может иметь конструкцию, несколько отличную от старых автомобилей, но суть применения этого механизма остаётся одна и та же. Как и любой другой узел транспортного средства, сцепление состоит из ряда деталей, которые со временем изнашиваются и приходят в негодность. Поэтому на выявлении причин и устранении неисправностей сцепления ВАЗ 2106 стоит остановиться более детально.

Для чего служит сцепление

Оснащение автомобиля сцеплением необходимо для разъединения коробки передач и силовой установки, их плавного соединения в начале движения, а также при переключении скоростей. Механизм расположен между коробкой передач и мотором, при этом часть элементов сцепления фиксируется на маховике двигателя, а другая часть — в картере сцепления.

Из чего состоит

Основными конструктивными элементами рассматриваемого узла являются:

• главный цилиндр;
• рабочий цилиндр;
• корзина;
• ведомый диск;
• выжимной подшипник;
• вилка.

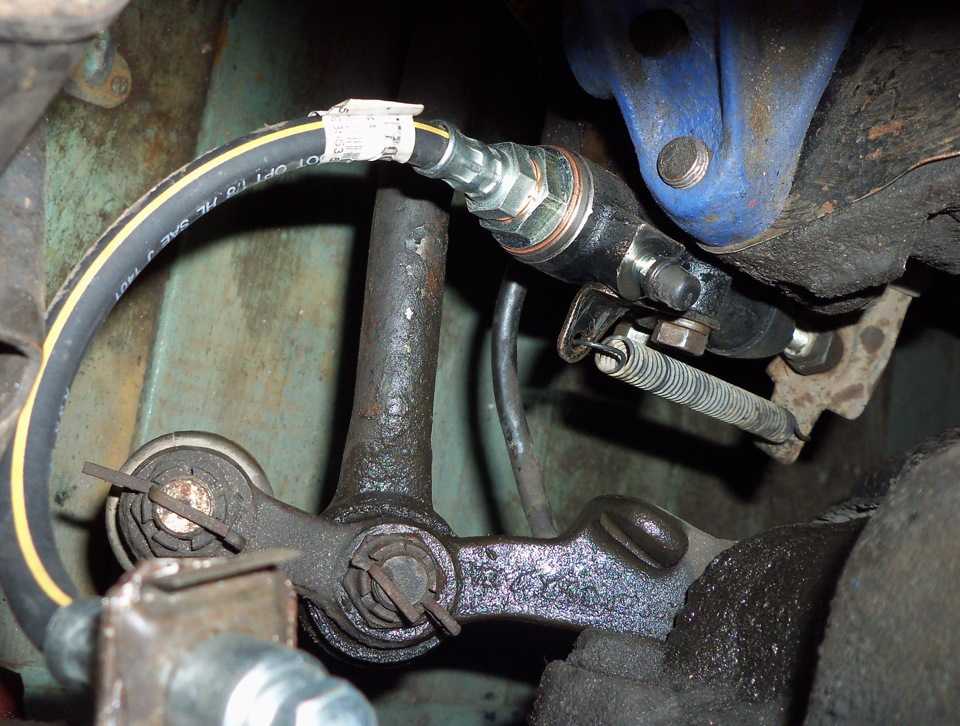

Устройство сцепления ВАЗ 2106: 1 — регулировочная гайка; 2 — контргайка; 3 — оттяжная пружина; 4 — поршень рабочего цилиндра сцепления; 5 — рабочий цилиндр; 6 — прокачной штуцер; 7 — маховик; 8 — трубопровод гидропривода сцепления; 9 — коленчатый вал; 10 — бачок главного цилиндра; 11 — поршень главного цилиндра; 12 — поршень толкателя; 13 — главный цилиндр; 14 — толкатель; 15 — сервопружина педали сцепления; 16 — оттяжная пружина педали сцепления; 17 — ограничительный винт хода педали сцепления; 18 — педаль сцепления; 19 — нажимной диск; 20 — ведомый диск; 21 — кожух сцепления; 22 — нажимная пружина; 23 — подшипник выключения сцепления (выжимной подшипник) ВАЗ 2106; 24 — первичный вал коробки передач; 25 — шаровая опора вилки выключения сцепления; 26 — вилка выключения сцепления; 27 — толкатель вилки выключения сцепления

Главный цилиндр

Главный цилиндр сцепления (ГЦС) обеспечивает эффективную передачу усилия от педали на вилку включения сцепления посредством тормозной жидкости и рабочего цилиндра, взаимодействуя через выжимной подшипник с пружинящими элементами корзины. ГЦС расположен под капотом вблизи расширительного бачка и сообщается с рабочим цилиндром с помощью шланга. Рассматриваемый узел состоит из корпуса, двух цилиндров с уплотнителями и пружины.

ГЦС передаёт усилие от педали сцепления на вилку посредством тормозной жидкости и рабочего цилиндра

Рабочий цилиндр

Функция рабочего цилиндра сцепления (РЦС) хоть и проста, но немаловажна — принимать усилие, передаваемое от главного цилиндра, для последующего перемещения вилки выключения сцепления. На ВАЗ 2106 РЦС установлен на картере сцепления. Конструктивно он схож с рабочим цилиндром, но имеет один поршень.

Рабочий цилиндр сцепления принимает усилие от ГЦС для последующего перемещения вилки

Корзина

Посредством нажимного диска (корзины) обеспечивается взаимодействие ведомого диска с маховиком. Если с корзиной возникают неполадки, система перестаёт работать. Нажимной диск (НД) к ведомому прижимается посредством специальных пружин, которые в момент выключения сцепления работают как возвратные, т. е. отжимают НД. При таком способе функционирования обеспечивается плавное переключение скоростей, что увеличивает срок службы элементов КПП.

Корзина выполнена из диафрагменной пружины, нажимного диска и кожуха. Пружина давит на НД и создаёт усилие сжатия, передавая вращение. Пружинящая конструкция своей наружной частью воздействует на края нажимного диска. По внутреннему диаметру пружина выполнена в виде лепестков, на которые надавливает выжимной подшипник.

Посредством корзины ведомый диск взаимодействует с маховиком двигателя

Ведомый диск

Ведомый диск обеспечивает мягкое подключение коробки к мотору. Он находится между корзиной и маховиком силовой установки. Чтобы сцепление включалось без рывков, в конструкции диска предусмотрены пружины, которые способствуют гашению колебаний. Обе стороны диска оснащены накладками из фрикционного материала, который способен выдерживать высокую температуру.

Ведомый диск позволяет выполнять мягкое подключение коробки передач к силовому агрегату

Выжимной

Назначение выжимного подшипника сводится к разъединению корзины от ведомого диска посредством нажатия на лепестки НД. Подшипник установлен в картере сцепления и передвигается посредством вилки сцепления.

Выжимной подшипник воздействует на лепестки корзины для её разъединения с ведомым диском
