Где плюс а где минус в прикуривателе автомобиля: распиновка контактов и полярность

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Ведущие автоконцерны стали внедрять прикуриватели в своих автомобилях еще в 20-х гг. прошлого века. С тех пор они получили большую популярность и стали незаменимым аксессуаром на приборной панели транспортных средств. Принцип действия приборов не поменялся, но возможности и функции были расширены.

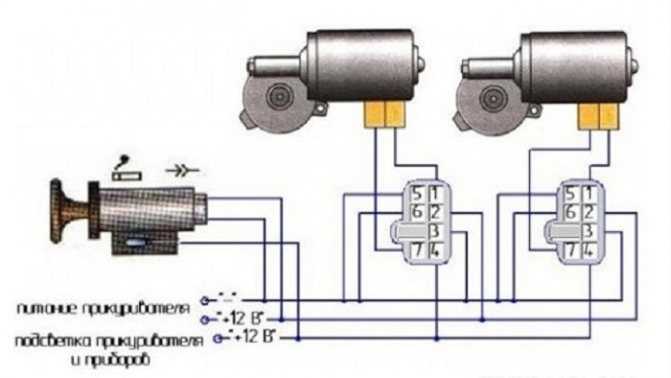

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску любой неисправности, для начала нужно разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим на схему подключения устройства и ищем слабое звено.

Поиск поломки

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя его и можно испортить некачественным или неправильно подобранным штекером. Исходя из схемы, показанной выше, прикуриватель стандартно подключается на один вывод питания из монтажного блока с лампой освещения бардачка.

Это первая зацепка — если прикуриватель не работает, но лампа бардачка горит, дело либо в самом механизме прикуривателя (спираль, контакты, резистор), либо в обрыве проводов на участке от клеммы питания до клеммы 25 монтажного блока.

Предохранители

Предохранитель прикуривателя 25А, отмечен стрелкой

Тем не менее, в первую очередь под подозрение попадают предохранители. Если прикуриватель не разогревается в течение 20 секунд и при этом не горит лампа бардачка, вероятнее всего, перегорел предохранитель F18 номиналом 25А. Он находится в монтажном блоке слева от водителя.

Есть ещё один предохранитель номиналом 15 А, который подключён к цепи прикуривателя. На нем посажена розетка и в нем также может быть причина неисправности. Этот предохранитель маркирован символами F6. В некоторых модификациях ВАЗ-2110, в зависимости от года выпуска, на одну цепь предохранителя F18 посажен и прикуриватель, и двигатель отопителя.

Почему горят предохранители

Каждый потребитель электроэнергии на борту автомобиля рассчитан на определённую мощность и определённую потребляемую силу тока, измеряемую в Амперах. Если мы включаем в прикуриватель через разветвитель видеорегистратор, навигатор, заряжаем телефон, то не удивительно, что предохранитель просто не выдерживает. Спасая нашу проводку от перегрева и короткого замыкания, он плавится, размыкая цепь.

Именно поэтому важно учитывать потребление тока дополнительными приборами — компрессором, холодильником и другими архитектурными излишествами. На корпусе прибора обязательно указана как мощность, так и потребляемый им ток

Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и штекеры сомнительного качества

Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и штекеры сомнительного качества.

Оплавившиеся провода прикуривателя.

Недаром во многих импортных автомобилях производитель отказался от прикуривателя напрочь, а вместо этого устанавливает 12-вольтовые розетки в передней части салона (как это делают в том же Форд Фокус второго поколения).

Проверяем проводку

Чтобы проверить проводку питания прикуривателя, нам нужно снять центральную консоль, открутив несколько саморезов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за кожухом консоли:

1. Откручиваем кожух консоли.

2. Вынимаем жгут проводов.

3. Проверяем каждую клемму на наличие окиси, при необходимости зачищаем.

4. Проверяем контакты на самом прикуривателе, если они окислены или подгорели, тоже приводим их в порядок.

Осмотр прикуривателя

В последнюю очередь осматриваем сам прикуриватель.

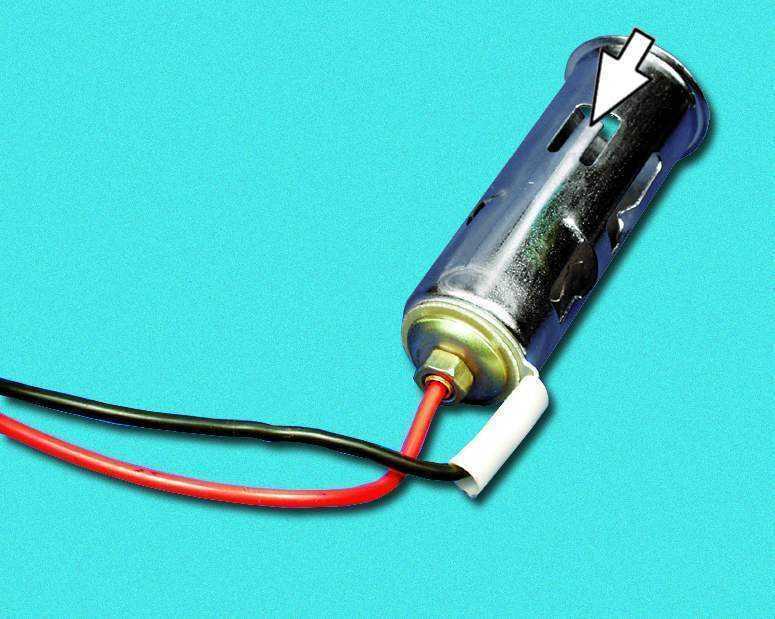

Новый прикуриватель в сборе.

Его цена — около 400-500 рублей, а каталожный номер 2123-3725010 или 2123-3725/111.3725, производитель, как правило, СОТЭ.

Удачных всем поисков и стабильной работы электрооборудования!

Установка второго автоприкуривателя

Многие водители испытывают нехватку дополнительного гнезда. Выходов из этой ситуации несколько. Самый простой – установить специальный разветвитель, подключающийся в стандартный разъем. Однако это может вызвать большую нагрузку на цепь и привести к перегоранию проводов и предохранителя. Поэтому некоторые автовладельцы устанавливают дополнительный автоприкуриватель.

Второй способ сложнее, но надежнее. Процедура осуществляется следующим образом.

1. Выбираем подходящее место для дополнительного девайса.

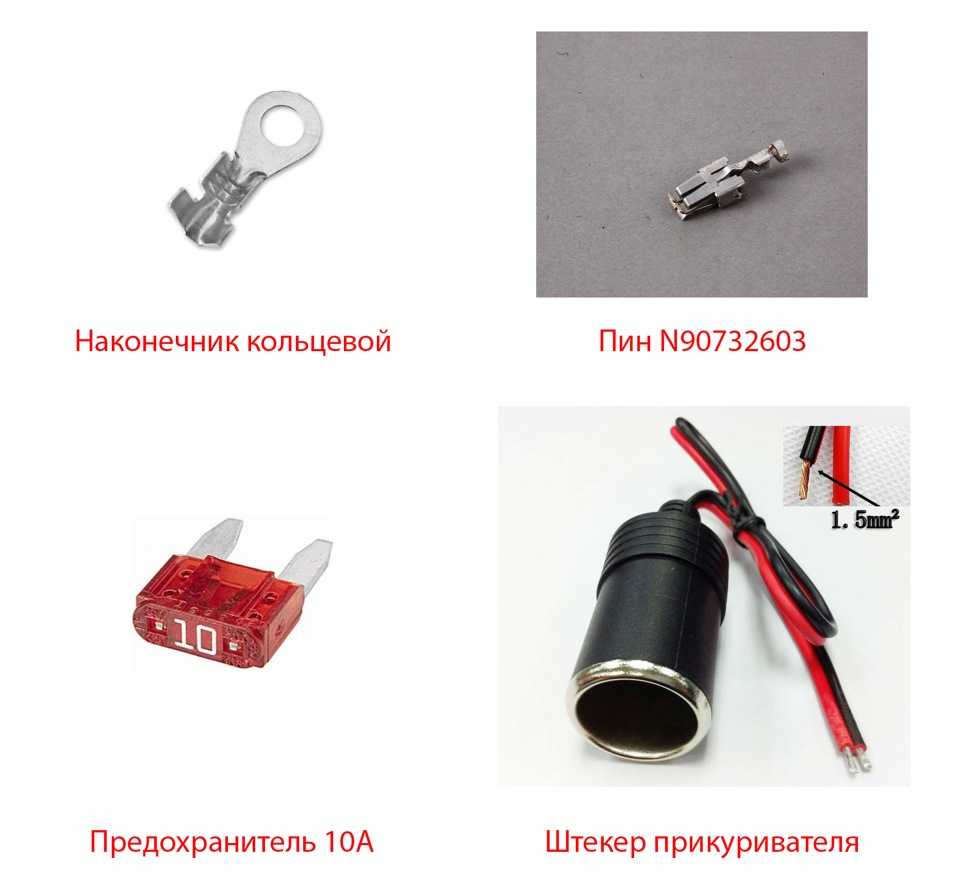

2. Приобретаем новую запчасть. Черный провод – масса, которую монтируем под болт на кузове. Красный – плюс, уходит на аккумулятор, а желтый отвечает за подсветку устройства.
3. Прорезаем отверстие подходящего диаметра.
4. Устанавливаем новую запчасть.
5. Подсоединяем все провода, помня о том, где в прикуривателе находится плюс, а где минус.
6. Убираем мусор и производим финальную сборку. Теперь в распоряжении владельца два гнезда.

</span>Новинки авто > Прикуриватель >

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

Первые прикуриватели появились на свет еще в 1920 году и с тех пор стали одними из самых незаменимых элементов в автомобиле. За годы становления и развития машиностроения принцип работы этой миниатюрной конструкции не изменился, а вот предназначение расширилось в разы. Сегодня с помощью этого устройства автолюбители подзаряжают телефоны, планшеты и ноутбуки, подключают автонасосы, пылесосы, вентиляторы, компрессоры и многое другое. Ну и конечно же прикуриватель просто незаменим для курильщиков, причем как для тех кто по-прежнему курит сигареты, так и для любителей электронных сигар, заряжающихся через USB.

К сожалению, несмотря на появление всевозможных тройников для прикуривателя, центральный элемент остается только один, и он обладает рядом преимуществ и недостатков, которые стоит учитывать при эксплуатации этого полезного устройства.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

• провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
• провод черного цвета: минус, подключаемый к корпусу автомобиля;
• провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
2. Вынимается патрон прикуривателя.
3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Какие приборы подключаются к прикуривателю?

Многие водители считают прикуриватель в машине лишним. Курящие водители пользуются привычной зажигалки, а некурящим он и вовсе не нужен. Но все же не зря прикуриватель устанавливают даже на новейших современных машинах, ведь к его гнезду можно подключить множество любимых и необходимых в поездке приборов. Давайте рассмотрим самые популярные и необходимые, которые можно подключить к гнезду прикуривателя.

Пылесос, ведь чистота любимой машинки бывает важнее, чем чистота дома. Автомобильные пылесосы, работающие от прикуривателя – очень разные, отличаются по мощности, количеству насадок и внешнему виду.

Автокомпрессоры избавляют водителей от необходимости накачивать шины «по старинке», насосом. Попутно автокомпрессором можно накачать надувную лодку, матрас или бассейн. Компрессоры бывают разной мощности.

Можно подключить и вентилятор. В жару, если нет кондиционера, это устройство неплохо выручит.

Еще одним удобным и полезным прибором можно назвать обогреватель для машин. Это может быть тепловентилятор для быстрого отогревания и размораживания стекол или накидка с подогревом на сиденье. Они легко подключаются и легко демонтируются в теплое время года.

Мобильный телефон. Сегодня невозможно представить человека без сотового телефона, а он ведь может разрядиться в тот момент, когда позвонить, ну, просто, жизненно необходимо. Для этого и существуют разнообразные телефонные автозарядки. Еще есть зарядки для разных аккумуляторов, например, для батарей ноутов, пальчиковых аккумуляторов АА, ААА и прочих.

Адаптер, если его подключить к автомобильной сети, сделает жизнь автолюбителя в дороге намного комфортнее. При его помощи можно воспользоваться электробритвой, подзарядить планшет, и другие маломощные устройства. Адаптеры бывают универсальными и специализированными.

В дальней дороге хорошо выручит контейнер для разогрева пищи или, его более дорогой шедевр – микроволновая печь.

Подключение магнитолы. На большинстве современных авто питание автозвука встроено, но на старых, особенно отечественных, такой линии нет и чаще всего проводку от магнитолы подключают к прикуривателю.

Как подключить прикуриватель напрямую к аккумулятору

Как выбрать и установить гнездо прикуривателя Гнездо прикуривателя не обходимо в дальних поездках для подзарядки мобильного телефона, подключения навигатора и других устройств к бортовой сети. Начнем с выбора гнезда! Накладное гнездо прикуривателя. Легко крепится сбоку к пластику

Гнездо прикуривателя двойное накладное

Врезные гнезда прикуривателя. Монтируются в пластиковые панели, не портят внешний вид, выглядят как будто установлены штатно с завода

Прикуриватель с крокодилами. Используется как временный (запасной) вариант для зарядки телефона во время стоянки. Универсальная вещь, для тех кто не хочет замарачиваться с установкой, накинул крокодилы на клеммы АКБ и поехал.

Внимание ! движение с таким подключением опасно коротким замыканием, повреждением проводки или пожаром

Для использования данного варианта прикуривателя при движении рекомендуем заменить крокодилы на разъемы –кольца (продаются в любом магазине радиодеталей)

Подключить гнездо прикуривателя возможно несколькими способами. Рассмотрим наиболее популярные схемы подключения:

1. Самая простая схема подключения: гнездо прикуривателя подключается на прямую к клеммам аккумулятора, без предохранителя

Недостатки: данная схема ничем не защищена, при коротком замыкании выгорает проводка, велика вероятность пожара.

Настоятельно рекомендуем использовать плавкий предохранитель номиналом 10-15 ампер, для защиты электропроводки! Предохранитель устанавливается на плюсовой провод по возможности ближе к источнику питания.

2. Более интересный вариант: подключить через реле включения, с управлением с замка зажигания.

Схема подключения прикуривателя, через реле, с управляющим плюсом с замка зажигания.

Принцип работы: при включении зажигания на управляющий контакт подается +12 вольт, реле срабатывает, замыкаются контакты и прикуриватель начинает работать, при выключении зажигания реле обесточивает гнездо прикуривателя .

На экстренный случай можно поставить тумблер включения прикуривателя, в обход замка зажигания. Тумблером можно воспользоваться для включения прикуривателя. Например для зарядки АКБ во время стоянки, без разборки, для этого сделаем переходник на Ваше зарядное устройство.

Для увеличения работоспособности дополнительного оборудования, все элементы (предохранитель, реле …) нашей схемы необходимо хорошо закрепить. Провода лучше примотать изолентой к штатной проводке или пердварительно проложить их в пластиковую гофру, а затем зафиксировать вдоль кузова.

Автомобильный прикуриватель – прибор, изначально предназначенный исключительно для поджигания водителем сигареты.

Устройство прикуривателя осталось практически неизмененным с момента создания. Однако его предназначение поменялось кардинальным образом. Сегодня приспособление используется в качестве автомобильной электрической розетки.

С помощью прикуривателя возможно обеспечить электроснабжение таких портативных приборов, как:

• Обогреватель;
• Автомобильный пылесос;
• Зарядное устройство для навигаторов, видеорегистраторов, телефонов;
• Обогрев сидений;
• Элементы освещения салона.

Практически все дополнительное электрооборудование, предназначенное для автономной эксплуатации в автомобиле, оборудуется специальным входом, необходимым для подключения к импровизированной розетке.

Правильное подключение прикуривателя

Ремонт автомобильного устройства, его демонтаж или монтаж можно осуществить своими руками. Для замены прикуривателя потребуется взять следующий перечень инструментов:

• крестовая/минусовая отвертка;
• паяльная лампа с припоем;
• соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

1. Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
2. Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
3. Спиливаем выступ на внешнем корпусе.
4. Собираем автоприкуриватель в порядке обратном разборке.
5. Зачищаем провода подключения как минимум по 5 мм.
6. Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
7. Демонтируем центральную консоль для обратного подключения.

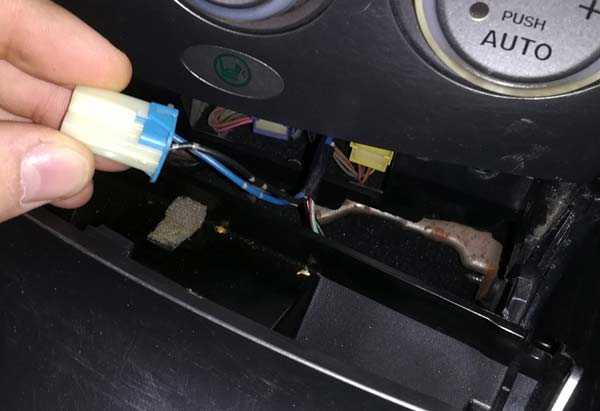

8. Отсоединяем блок подсветки.
9. Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
10. Осуществляем процесс сборки в обратной последовательности.

Информация по распиновке и распайке

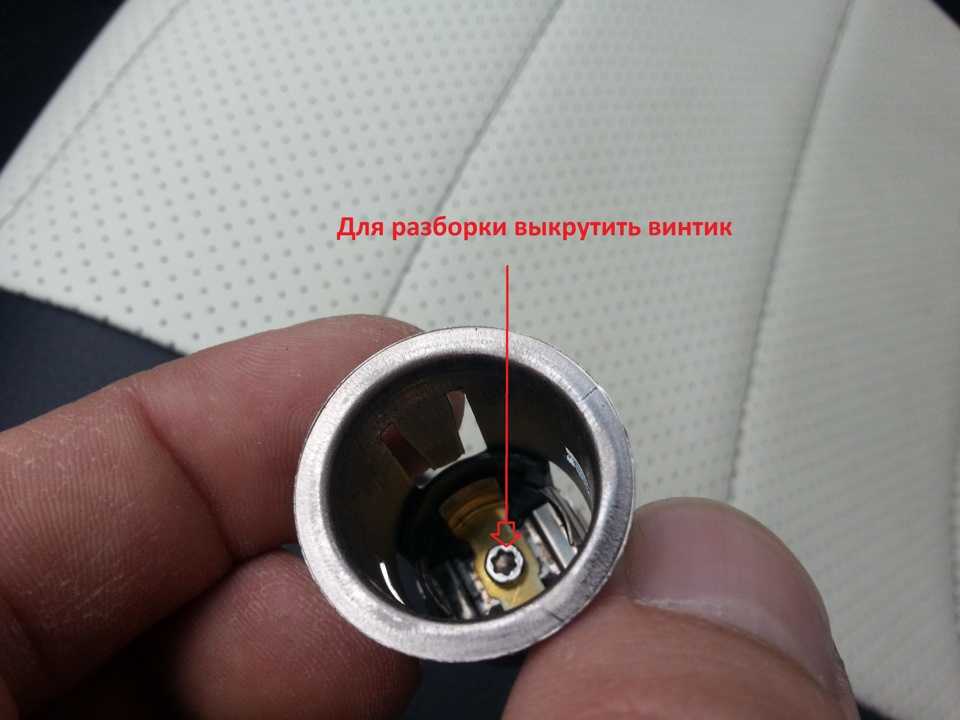

Устройство прикуривателя можно увидеть на фото. На конце детали находится клемма контакта. Внутри имеются специальные держатели, нагревательный элемент и чашка. Присутствуют лапки разъемов и возвратная пружина. А для безопасности от ожогов имеется специальный изолятор. Все это защищает пластиковый корпус.

Подробная схема по распиновке и распайке проводов прикуривателя представлена в видео.

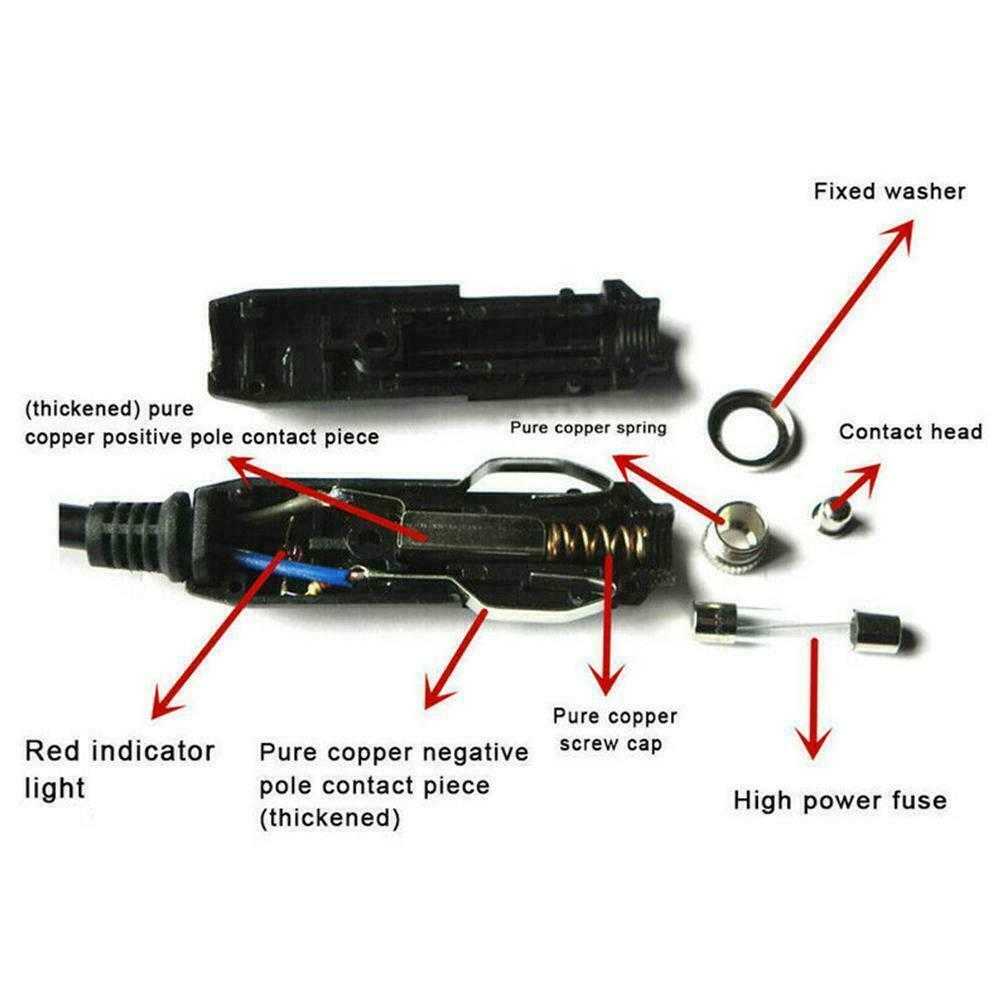

Схема подключения штекера прикуривателя

Перед установкой новой детали надо разобраться с полярностью. Понять, где плюс, а где находится минус у прикуривателя, можно по фото.

На устройство идут три различных провода.

1. Красный уходит в аккумулятор и отвечает за дополнительные устройства типа часы.
2. Желтый, центральный, также идет к батарее. Это лампочка подсветки гнезда.
3. Черный боковой – минус, масса. Находится на корпусе детали.

Когда требуется замена прибора, то подключаться следует по схеме, что показана на фото.

Схема подключения прикуривателя

Точная схема подключения автомобильного прикуривателя зависит от его устройства и особенностей транспортного средства. Однако есть общепринятые правила и условия, которые нужно соблюдать при монтаже детали.

Стандартная расстановка деталей выглядит следующим образом:

1. АКБ.
2. Предохраняющий узел.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Нельзя соединять аксессуар напрямую с замком зажигания, поскольку система не сможет выдержать повышенную нагрузку. После прокладывания кабеля под капот, нужно соединить его с плюсовым контактом, а потом подключить предохранитель и прикрепить к клемме. Если вам не удается это сделать, подключите провод к стартеру и закрепите к выводу реле с плюсовым значением.

Конец провода нужно зачистить на 1 см, а потом установить его на клемму и зажать пассатижами. Дальше следует закрепить провод, чтобы предотвратить его расшатывание. Для этой цели можно использовать паяльник или подходящую клемму. Возле прикуривателя устанавливается выключатель и предохранитель. Такие детали повысят безопасность эксплуатации прибора.

Выключатель должен выдерживать работу с током в 1,5 раза превышающим максимальную нагрузку. Если он отсутствует, нужно поставить поблизости реле с соответствующим значением тока. Отдельные водители размещают выключатель и реле возле замка зажигания. Выключатель соединяется с управляющим контактом реле, а прикуриватель — с силовым.

Перед включением устройства, следует убедиться в правильности подключения. Разветвитель и реле должны плотно фиксироваться с корпусом. Дальше необходимо убедиться, что цепь зажигания выключена, и приступить к тестированию устройства. С помощью тестера можно оценить напряжение на неподключенной АКБ. Дальше следует надеть клемму «минус» на вывод аккумулятора и еще раз замерить напряжение. Если изменения отсутствуют, значит схема подключения была соблюдена.

Как проверить камеру заднего вида автомобиляКакой предохранитель отвечает за прикуриватель на ваз 2115Где находится предохранитель прикуривателя на Газель Некст и как заменить когда не работаетГде находится предохранитель на прикуриватель ВАЗ-2112: схема подключения и как заменить когда не работает

Это автомобильное устройство используют даже некурящие владельцы авто. Ведь девайс обладает отменным функционалом, выходящим далеко за рамки своего названия.

В гнездо прикуривателя можно подключить следующие приборы:

• зарядку для телефона, планшета или другого электронного девайса;
• компрессор для накачки колес;
• навигационный комплекс;
• видеорегистратор;
• розетка под 12 вольт.

Однако со временем прикуриватель может выйти из строя или потребуется его ремонт. При подключении новой запчасти необходимо соблюдать полярность проводов, знать где плюс, а где минус. В статье представлена информация и инструкция по замене или ремонту элемента.

Как улучшить прикуриватель?

Исходя из выше сказанного, опытные автомеханики категорически не советуют подключать в разъем автомобиля различные компрессоры и зарядные устройства для телефонов и ноутбуков. Наиболее безопасными устройствами считаются сами прикуриватели и различные переносные осветительные приборы. Для всех остальных случаев необходимо присоединение приборов непосредственно к аккумулятору автомобиля. Для этого используются провода типа «крокодилы» и присоединяются к контактам прибора.

Те же самые выводы можно сделать от проводов прикуривателя, который снимается, а его провода обрезаются. Постарайтесь не перепутать полярность проводов. Средний провод от прикуривателя – это «плюс» (имеет красный цвет), а боковой провод – это «минус». Желтый провод, расположенный над прикуривателем отвечает за подсветку разъема в темное время суток. К концам двух проводов присоединяют дополнительные провода с «крокодилами». Места соединений проводов должны быть обязательно заизолированными, чтобы исключить возможность возникновения коротких замыканий.

Приведенный выше способ не самый удобный, поэтому те, кто часто пользуется мощными электроприборами в автомобиле, могут воспользоваться другим, более сложным, но удобным методом переоборудования разъема. Для этого все провода, имеющие отношение к прикуривателю отсоединяются и вытаскиваются, а на их место устанавливаются более толстые аналоги. Кроме того, можно сделать дополнительный разъем, который вы можете разместить почти где угодно. Единственное отличие такого прикуривателя будет то, что он подключается непосредственно к аккумулятору и в разрыве имеет предохранитель, рассчитанный на ток 20 Ампер.

Еще раз напомним, что размещать такой прикуриватель можно в любой части салона, однако у данного пункта есть свои ограничения. Не допускается соприкосновение активных металлических частей разъема с другими проводами система электрооборудования автомобиля. Проще говоря, касание других проводов корпуса – запрещено. Данный запрет связан с тем, что при использовании прикуривателя, его корпус нагревается и в некоторых случаях может достигать достаточно больших температур. Провод, который касался в этот момент корпуса, может оказаться «плюсом» другого устройства и под воздействием большой температуры потеряет свою изоляцию. Это, обычно, тоже становится причиной замыкания.

Второй аспект касается размещения по отношению к водителю

Если вы, будучи часто за рулем, постоянно используете прикуриватель, неважно для каких целей, старайтесь разметить его таким образом, чтобы его применение не отвлекало вас от управления автомобилем. Прикуриватель должен быть установлен так, чтобы водитель мог во время движения воспользоваться им одной рукой

При этом, должно совершаться минимум движений, особенно наклонов водителя к торпеде автомобиля. Наиболее удачное размещение прикуривателя – это верхняя средняя часть торпеды.
