Логан чек горит а ошибок нет

Индикатор Check и его назначение

Значок двигателя, Check Engine, который водители часто называют “чек”, в норме загорается только при запуске мотора – и гаснет спустя несколько секунд, после того, как электроника проверяет готовность систем к работе. Дословно значение индикатора переводится как “проверьте двигатель”.

Если “чек” не гаснет или загорается во время движения при работающем двигателе, он сообщает о том, что в работе мотора и его электронных системах произошел сбой.

Чтобы узнать причину проблемы, нужно подключить бортовой компьютер “Рено” через специальный кабель к компьютеру и провести диагностику – считывание ошибок двигателя.

Диагностика Renault Logan через адаптер ELM327

Если вы ранее не считывали коды подобным методом, у вас возникает ряд вопросов, на которые у нас найдутся ответы.

1. Где находиться диагностический разъем? Загляните в бардачок.

2. Что понадобиться? Купите в специальной мастерской или через интернет адаптер ELM327. Для подключения подойдет телефон, планшет, например,  на базе ОС Android, или смартфон с Windows Mobile. Если у вас IPhone, то программка найдется и для него, но к нему подойдет не BlueTooth, а WiFi оборудование.

Главное окно программы для диагностики Torque

На фото ELM327 подключен к RAV 4, но он подходит практически ко всем современным авто: к Renault Logan, Opel Astra, Nissan X-Train, Honda CRV, Kia Ceed, Peugeot 206, Нyndai Elantra, Peugeot 406, Citroen C4.

Видео: Elm327 OBD2 bluetooth adapter — Диагностика авто своими руками

Кол-во блоков: 19 | Общее кол-во символов: 13069Количество использованных доноров: 4Информация по каждому донору:

1. http://proRenault.by/sekrety-reno/pochemu-na-reno-gorit-chek-dvigatelya.html: использовано 4 блоков из 5, кол-во символов 2306 (18%)
2. https://piter-at.ru/raznoe/kak-udalit-oshibku-gorit-chek-neispravnost-dvigatelya-reno-logan.html: использовано 2 блоков из 5, кол-во символов 6964 (53%)
3. http://qvarto.ru/diagnostika-check-engine-v-renault-logan-pryamo-s-mobilnogo-i-kody-oshibok/: использовано 11 блоков из 15, кол-во символов 3741 (29%)
4. https://www.exist.ru/Forum/106734/402299: использовано 1 блоков из 2, кол-во символов 58 (0%)

Диагностируем проблему своими мозолистыми руками

Сначала проверим индикатор «Check Engine»

Каждая причина «утроения» двигателя на автомобиле сугубо индивидуальна и требует индивидуального подхода.

Если Рено Логан начнет утроить двигатель, водитель обязательно узнает. В первую очередь появляется сильная вибрация, которая передается по салону, и двигатель сразу теряет мощность.

Многие логановоды сталкиваются с такой проблемой как на холостом ходу, так и при холодном двигателе. Причин их возникновения может быть множество, и для их выявления может потребоваться помощь специалиста. Однако вы можете самостоятельно разобраться, что у вас болит в машине и он сам вам об этом расскажет.

Несложные тесты

Чтобы понять, какой из цилиндров двигателя вышел из строя, нужно провести несложные тесты. Благодаря тому, что все двигатели в линейке Логан оснащены системой впрыска топлива (инжектором), провести диагностику не составит труда.

1. При работающем двигателе необходимо по очереди отсоединять чипы подачи топлива от форсунок, ища таким образом цилиндр, который никак не реагирует на подобные манипуляции, то есть работа двигателя никак не изменится.
2. Кроме того, работоспособность цилиндра можно проверить, отсоединив высоковольтные провода от свечей зажигания. Если свеча зажигания на рабочем цилиндре перегорела, производительность двигателя резко ухудшится. Этот способ тоже достаточно эффективен, однако при неосторожных действиях (зацепившись за металлические детали автомобиля) можно получить неприятный удар электрическим током.

Отсоединяем «свечи» от свечей зажигания по очереди

На Рено Логан не горит чек после включения зажигания, причина?

Автомобиль: Рено Логан. Год выпуска: 2007. Спрашивает: Михайло Ломоносов. Суть вопроса: Лампочка проверьте двигатель (check engine) не горит вообще, так и должно быть?

Купил «московский» седан Логан, понятное дело, не новый, так как с декабря 2015-го их не выпускают. Лампа «чек» не загоралась. Думал, что с мотором всё нормально, но недавно узнал, что в некоторых авто эта лампа не подключена! Если не горит чек при включении зажигания Рено Логан, то и подключение не сделано. Но при работе стартера у меня лампа вспыхивала! Вопрос: подключён ли индикатор на самом деле?

Ошибки при подключении сигнализатора «проверьте двигатель (чек)»

На седанах Логан лампочка не подключёна, если двигатель соответствует нормам «Евро-2». Если выполнить подключение, датчик будет гореть всё время до остановки мотора. Причина – отсутствие второго кислородного зонда. Он, то есть второй лямбда-зонд, установлен за катализатором.

Здесь датчик (лямбда-зонд) выкручен

Если с завода на Рено Логан не горит чек, а в системе присутствуют два зонда, можете попробовать выполнить подключение. Всё будет работать, так как машина в данном случае соответствует нормам «Евро-3». А Логан выпускают с 2005 года, и в первых версиях лампочка проверки не работала!

При работе стартера, как сказано выше, лампа может менять состояние. Но это не значит, что она была подключена к блоку ЭБУ.

Изучаем ПТС

Класс экологичности может указываться в паспорте ПТС.

Тут всё понятно – чек не подключится

Седаны Логан с экологичностью «Евро-2» выпускались до декабря 2007 года. Кстати, дату выпуска в ПТС указывают всегда.

В большом числе экземпляров Логана, соответствующих классу «Евро-3», индикатор всё же не подключали.

Примеры

• 12.12.07 – Евро-3, подключение не выполнено;
• 27.12.07 – Евро-3, всё работает.

Внешне отличий у Рено Логан с активным сигнализатором и выключенным — нет

Повторим, что в первом из двух случаев подключение выполнить можно.

Не пытайтесь подключить индикатор, если в паспорте указан стандарт «Евро-2». Если не указано ничего, проверьте версию оборудования по наличию зонда (см. выше). Тут вариантов не много – «Евро-2» или «Евро-3».

Мотор троит, чек мигает или горит: основные причины

Начнем с того, что инжекторные двигатели оснащаются специальными устройствами-катализаторами для очистки выхлопа. При этом каталитический нейтрализатор является достаточно уязвимым и одновременно дорогостоящим элементом, а всевозможные сбои в работе мотора создают опасность его повреждения.

Как правило, чек мигает тогда, когда возникает риск повреждений катализатора. При этом одновременное троение двигателя означает, что один или несколько цилиндров не работают или работают некорректно. На практике это значит, что топливо в проблемном цилиндре не сгорает в полном объеме, после чего попадает в выпускную систему.

В результате остатки несгоревшего топлива догорают уже в области расположения катализатора, так как температуры там очень высокие. Также горючее попадает и на сам катализатор, выводя его из строя.

Становится понятно, что зачастую загорание чека происходит в том случае, когда возникают проблемы со сгоранием смеси в цилиндрах. Не трудно догадаться, что такое сгорание может нарушаться по целому ряду причин, начиная от проблем с системой зажигания или подачи топлива и заканчивая нехваткой воздуха на впуске, подсосом воздуха, сниженной компрессией в цилиндре мотора и т.д.

К этому следует добавить, что также загорание чека нередко происходит и в случае выхода из строя каких-либо датчиков ЭСУД. Так или иначе, вполне очевидно, что «чек» в подавляющем большинстве случаев указывает либо на проблемы с самой электронной системой управления двигателем, или же на риск повреждения катализатора по причине сбоев в работе ДВС.

При этом важно понимать, что троение мотора указывает на неработающий цилиндр. В этом случае чек мигает не по причине выхода из строя какого-либо датчика ЭСУД, сбоев в работе системы рециркуляции отработавших газов или плохого топлива в баке, а именно сигнализирует водителю о прямой угрозе для катализатора. В двух словах, топливо, которое не сгорело и попало в выпуск, заставляет специальный датчик (лямбда-зонд, кислородный датчик) посылать на ЭБУ показания, свидетельствующие об отклонениях от нормы

Блок управления начинает пытаться исправить ситуацию, однако с учетом троения попросту не в состоянии откорректировать работу мотора так, чтобы все пришло в норму. В результате увеличивается расход топлива, при этом двигатель работает неустойчиво, плавают обороты холостого хода и т.д. В ряде случаев мотор «падает» в аварийный режим

В двух словах, топливо, которое не сгорело и попало в выпуск, заставляет специальный датчик (лямбда-зонд, кислородный датчик) посылать на ЭБУ показания, свидетельствующие об отклонениях от нормы. Блок управления начинает пытаться исправить ситуацию, однако с учетом троения попросту не в состоянии откорректировать работу мотора так, чтобы все пришло в норму. В результате увеличивается расход топлива, при этом двигатель работает неустойчиво, плавают обороты холостого хода и т.д. В ряде случаев мотор «падает» в аварийный режим.

Такой режим необходим для того, чтобы минимизировать ущерб для катализатора и самого ДВС. На практике это выражается таким образом, что хотя водитель давит на газ, машина в аварийном режиме с горящим «чеком» все равно не разгоняется выше 30-40 км/ч, коленвал не раскручивается, пропадает тяга мотора и т.п.

Данная особенность работы двигателя в первую очередь направлена на то, чтобы не допустить прогара или оплавления катализатора. Сам катализатор состоит из небольших ячеек-сот. Если несгоревшее топливо будет интенсивно попадать в выпуск и догорать в катализаторе, элемент попросту оплавится.

Это оплавление приведет к тому, что выхлопные газы не смогут нормально проходить через катализатор, то есть условно в выхлопной трубе появляется пробка. Естественно, двигатель будет «задыхаться», упадет мощность, мотор может совсем не запускаться и т.д.

Также катализатор не сможет больше очищать выхлоп, увеличится токсичность. Выход в такой ситуации один – ремонт двигателя для устранения основной причины троения мотора, а уже затем замена дорогого катализатора на новый. Чтобы минимизировать риски, в ЭБУ зашита специальная программа, которая предполагает работу мотора в аварийном режиме.

Коды ошибок для Рено Логан

1. DF002 — Потенциометр дроссельной заслонки.
2. DF003- Датчик температуры всасываемого воздуха.
3. DF004 — Датчик температуры охлаждающей жидкости.
4. DF006-Датчик детонации.
5. DF014- Электромагнитный клапан продувки абсорбера.
6. DFO17-Датчик положения коленчатого вала.
7. DF0.18- Нагреватель переднего датчика кислорода.
8. DF022 — Блок управления.
9. DF032 — Сигнальная лампочка перегрева охлаждающей жидкости.
10. DF038 — Нагреватель заднего датчика кислорода.
11. DF044-Иммобилайзер.
12. DF045-Датчик давления во впускном коллекторе.
13. DF052 — Форсунка 1.
14. DF053 — Форсунка 2.
15. DF054 — Форсунка 3.
16. DF055 — Форсунка 4.
17. DF057 — Передний датчик кислорода.
18. DF058 — Задний датчик кислорода.
19. DF060 — Регулятор холостого хода.
20. DF061 — Катушка зажигания 1–4.
21. DF062 — Катушка зажигания 2–3.
22. DF064 — Датчик скорости автомобиля.
23. DF102 — Рабочая ошибка датчика кислорода.
24. DF106 — Неисправность катализатора.
25. DF120- Сигнальная лампочка бортовой диагностики.
26. DF253 — Соединение на «массу» двигателя.
27. DF261 — Реле топливного насоса.

3500 Цепь системы электронной противоугонной блокировки запуска двигателя

3501 Ошибка связи с климатом

3502 Ошибка связи с BVA (круиз)

3503 Ошибка связи с ABS

3504 Цепь датчика давления хладагента

3505 Ошибка топливной системы

3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу

3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу

3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4

3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3

3511 Цепь управления реле исполнительных устройств замкнута на массу

3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat

3517 Цепь сигнальной лампы бортовой системы диагностики

3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat

3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу

3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана

3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости

3522  Цепь регулирования холостого хода  замкнута на +bat

3523 Цепь электронной педали обрыв

3524 Цепь электронной педали замыкание На +12 Вольт

3525 Цепь электронной педали замыкание на массу

3526 Цепь электронной педали неисправность

3527 Цепь управления климат обрыв

3528 Цепь управления климат замыкание На +12 Вольт

3529 Цепь управления климат замыкание на массу

3530 Цепь управления климат неисправность

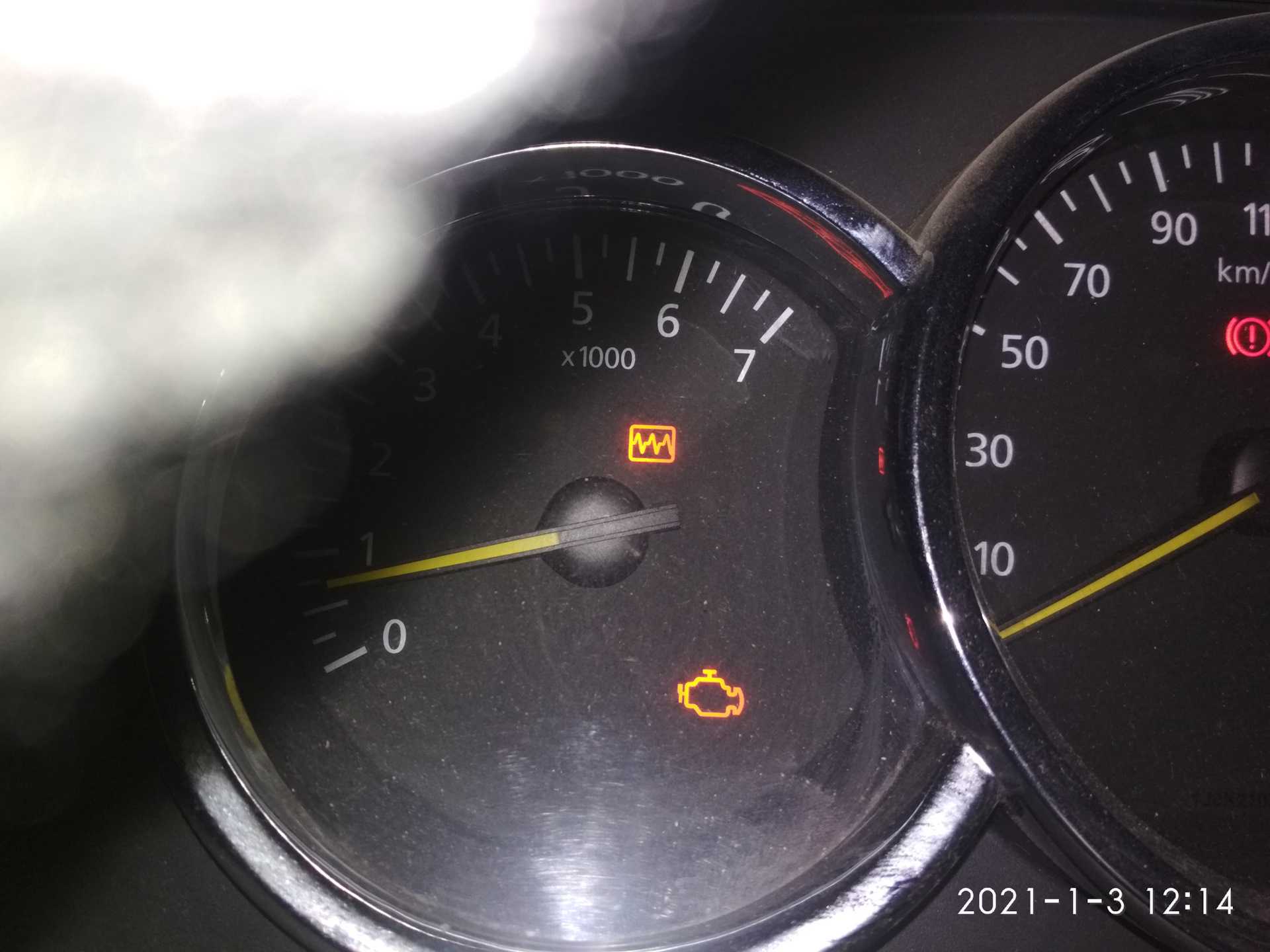

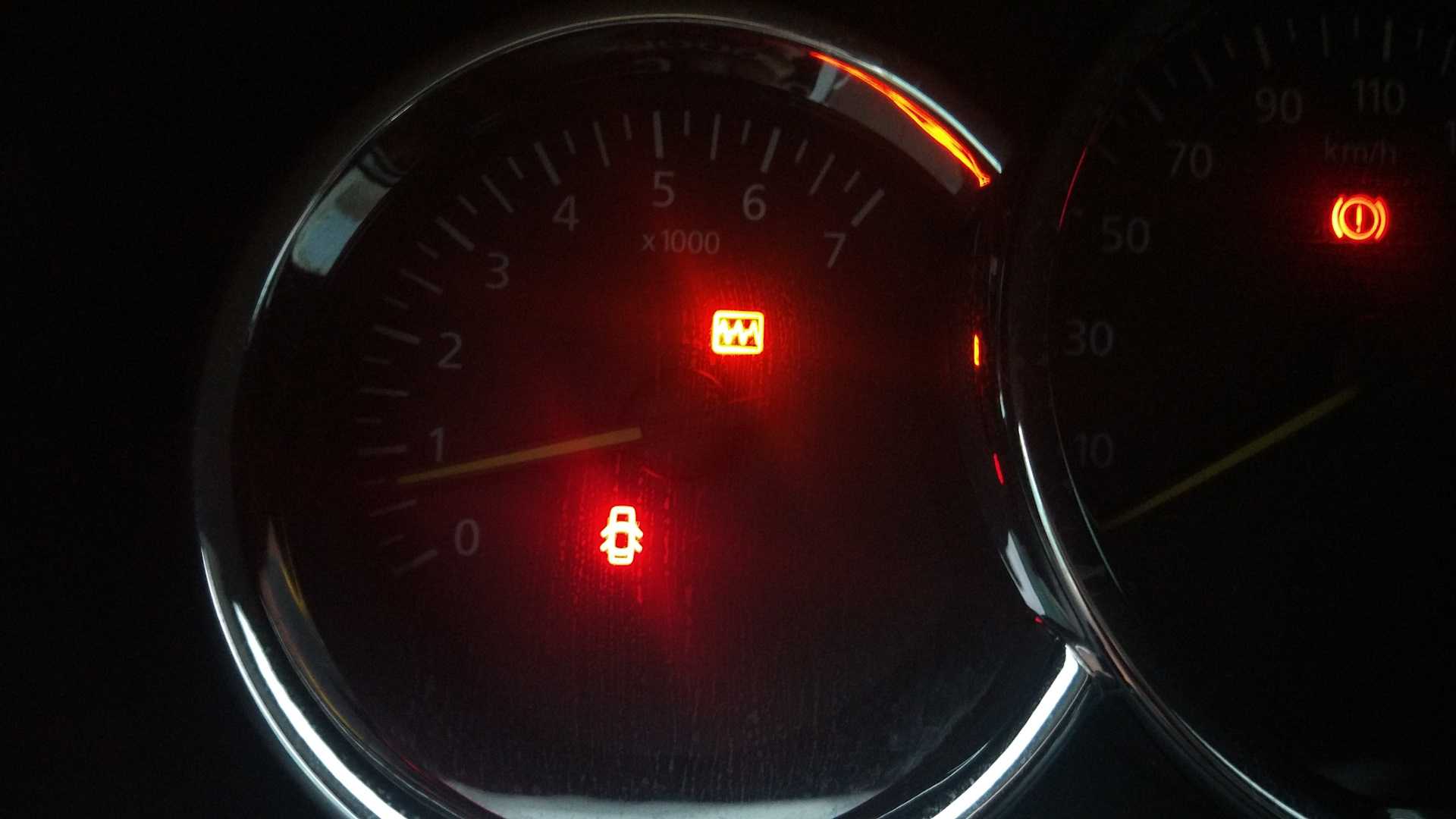

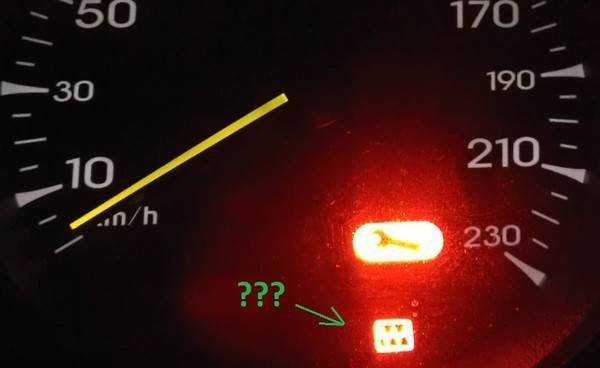

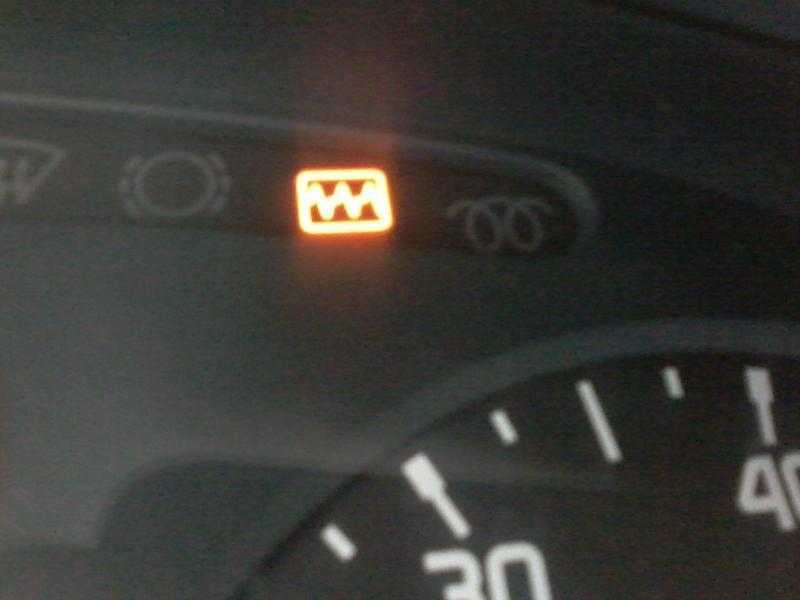

Почему загорается «пила» на Рено

Индикатор неисправности электронных систем автомобиля может также сообщать владельцу о других неисправностях, но так или иначе они будут связаны с проблемой в системе подачи топлива, воздуха и впрыска.

Теоретически любая ошибка датчиков — ДМРВ, лямбда-зонд, датчика скорости на АКПП — могут привести к появлению «пилы» на приборной панели

Отдельное внимание стоит уделить состоянию дроссельной заслонки, клапана EGR и катализатора отработавших газов — все они имеют свойство зарастать нагаром и копотью, заклинивать и приводить к ошибкам в работе двигателя в момент образования смеси

Не стоит сбрасывать со счетов и нарушение герметичности системы впуска, и забитый воздушный фильтр, и поломки турбины — все это прямо отражается на подаче воздуха в двигатель.

За момент воспламенения смеси в бензиновом двигателе отвечают катушки зажигания — стоит проверить их. Электронная схема реле свечей накаливания на дизельном моторе также может выйти из строя, в результате камера сгорания не прогреется, и воспламенение топливной смеси не будет эфективным. Это причины, по которым значок «пилы» появляется после пуска «на холодную».

Реже, но встречаются такие проблемы, о которых сообщает индикатор неисправности электронных систем «Рено»:

• обнаружена вода в дизельном топливе.
• какая-то из форсунок топливной аппаратуры на дизеле вышла из строя и нуждается в замене: ошибка P1241
• электронная дроссельная заслонка загрязнена, ее необходимо чистить: ошибка DF078 — неисправность в цепи привода дроссельной заслонки
• проблема с реле, управляющим оборотами вентилятора системы охлаждения двигателя: ошибка DF019 — неисправность или обрыв цепи управления реле высоких оборотов вентилятора системы охлаждения
• если «пила» появляется при разгоне на 3-4 передаче или под нагрузкой (в гору), это может говорить о том, что в двигатель поступает недостаточно воздуха : ошибка DF301.

Что делать владельцу

Единственно верной тактикой владельца «Рено», когда он видит на приборной панели лампу неисправности электронных систем — отправляться на на сервис и считывать ошибки оригинальным сканером Clip. А затем проводить ряд проверок, которые предложит сканер.

На форумах владельцы «Рено» обсуждают методы, которые помогли им справиться с проблемой самостоятельно. Можно выделить универсальные рекомендации:

Система диагностики неисправностей двигателя на Рено Логан

Двигатели на всех автомобилях Рено Логан, представляют из себя технологически сложную систему с собственным бортовым компьютером, который способен уже на самых ранних стадиях выявить наличие неисправности начиная от всевозможных датчиков и заканчивая целой цепью систем.

В одно время, ошибки могут носить не фатальный характер неисправности, когда как пропустив это из виду, более серьёзную поломку можно упустить. Как известно, два раза одна и таже лампочка загореться не сможет

Если вовремя не обратить внимание на сообщение об ошибке, то вы рискуете не завестись в самый «интересный» момент

Из этого следует, что сигнализирующую лампу «ЧЕК», нужно диагностировать и удалять как можно скорее.

Узнаём причину загорания чека и удаляем ошибки

Когда лампа загорается сразу после включения зажигания, и тут же гаснет — это не поломка! Не путайте!

Для подобных манипуляций автомобили Рено Логан оборудованы трапециевидным 16-ти контактным разъемом для диагностики типа OBD-II, который располагается в бардачке.

Для того чтобы определить ошибку системы вы можете воспользоваться различными способами диагностики:

Устройство способно в любом месте и за минимальное время установить причину возникновения неисправности.

Самый простой способ убрать «временный» чек

Подобными приёмами пользуются нерадивые продавцы автомобилей, которые стараются без лишних проблем и затрат скрыть явные недостатки своего авто. Более хитрые ребята просто отсоединяют контакт лампочки сигнализатора на панели приборов.

Коды ошибок для Рено Логан

1. DF002 — Потенциометр дроссельной заслонки.
2. DF003- Датчик температуры всасываемого воздуха.
3. DF004 — Датчик температуры охлаждающей жидкости.
4. DF006-Датчик детонации.
5. DF014- Электромагнитный клапан продувки абсорбера.
6. DFO17-Датчик положения коленчатого вала.
7. DF0.18- Нагреватель переднего датчика кислорода.
8. DF022 — Блок управления.
9. DF032 — Сигнальная лампочка перегрева охлаждающей жидкости.
10. DF038 — Нагреватель заднего датчика кислорода.
11. DF044-Иммобилайзер.
12. DF045-Датчик давления во впускном коллекторе.
13. DF052 — Форсунка 1.
14. DF053 — Форсунка 2.
15. DF054 — Форсунка 3.
16. DF055 — Форсунка 4.
17. DF057 — Передний датчик кислорода.
18. DF058 — Задний датчик кислорода.
19. DF060 — Регулятор холостого хода.
20. DF061 — Катушка зажигания 1–4.
21. DF062 — Катушка зажигания 2–3.
22. DF064 — Датчик скорости автомобиля.
23. DF102 — Рабочая ошибка датчика кислорода.
24. DF106 — Неисправность катализатора.
25. DF120- Сигнальная лампочка бортовой диагностики.
26. DF253 — Соединение на «массу» двигателя.
27. DF261 — Реле топливного насоса.

3500 Цепь системы электронной противоугонной блокировки запуска двигателя

3501 Ошибка связи с климатом

3502 Ошибка связи с BVA (круиз)

3503 Ошибка связи с ABS

3504 Цепь датчика давления хладагента

3505 Ошибка топливной системы

3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу

3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу

3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4

3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3

3511 Цепь управления реле исполнительных устройств замкнута на массу

3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat

3517 Цепь сигнальной лампы бортовой системы диагностики

3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat

3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу

3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана

3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости

3522  Цепь регулирования холостого хода  замкнута на +bat

3523 Цепь электронной педали обрыв

3524 Цепь электронной педали замыкание На +12 Вольт

3525 Цепь электронной педали замыкание на массу

3526 Цепь электронной педали неисправность

3527 Цепь управления климат обрыв

3528 Цепь управления климат замыкание На +12 Вольт

3529 Цепь управления климат замыкание на массу

3530 Цепь управления климат неисправность

В чем прелесть последнего способа диагностики:

• адаптер постоянно работает и при малейшем моргании «чека» вы диагностируете ошибки, не тратя время и деньги на сервисные центры, или же наблюдаете за параметрами работы двигателя Рено Логан;
• простое подключение/отключение, для которого не нужно  протягивать вечно мешающие дополнительные провода. Напоминаем, он работает через BlueTooth;
• изменений в салоне нет, т.к. у половины водителей на панели расположен мобильник на подставке.

Диагностические разъемы Рено Логан

Диагностический разъем OBD2 Рено Логан

Для проведения самостоятельной расшифровки кодов ошибок Рено Логан первого и второго поколения потребуется разобраться, где расположен диагностический разъем OBD2. Также понадобится знать его тип и распиновку. Далее подробно ответим на представленные вопросы.

Диагностический разъем OBD2 Рено Логан смонтирован на задней стенке внутри перчаточного ящика.

Рено Логан укомплектован диагностическим разъемом в форме трапеции с шестнадцатью контактами. Разъем для подсоединения оборудования для расшифровки неисправностей смонтирован на задней стенке внутри перчаточного ящика со стороны переднего пассажира. OBD2 окрашен в желтый цвет и закрыт заглушкой.

Причины ошибки двигателя

То, что мигает галочка, свидетельствующая об опасности для катализатора, понятно. Вопрос в том «из-за чего?» Скорее всего, при подключении сканера вы получите ошибку p0300 multi-power failure. Причин такого упущения может быть несколько.

Самым нежелательным, на мой взгляд, является перегоревший клапан. Когда клапан перегорает, двигатель начинает жестко тройить. Эта операция обычно носит постоянный характер, так как причина носит механический характер. Конечно, такой двигатель очень плохо тянет. Управлять такой машиной крайне не рекомендуется, если, конечно, кроме клапана вы не захотите поменять еще кислородный датчик и каталитический нейтрализатор.

Ну и самая простая причина тройки — это свечи. Всегда носите с собой запасной комплект свечей. Не думайте, что современная машина не нуждается в ремонте и не может сломаться в пути

Помимо клапанов и свечей зажигания, могут быть следующие причины:

Отдельные катушки зажигания могут иметь неисправность или короткое замыкание между витками. Это можно определить с помощью программы бесконтактного пробника и осциллографа на портативном компьютере. Если у вас есть модуль зажигания, вы можете проверить его работу, аккуратно сняв колпачки со свечей зажигания.

Если слышны щелчки, есть искра, щелчка нет — модуль на этой свече зажигания не работает. Будьте осторожны с этой проверкой, если вторичная цепь модуля выйдет из строя (отодвиньте колпачок слишком далеко от свечи зажигания) и искре негде проткнуть, переключатель в блоке управления двигателем может легко перегореть.

Внимательно осмотрите свечные колодцы. Присутствие в них воды или масла недопустимо. Именно по этой причине двигатель может утроиться.

Если одна или несколько форсунок выйдут из строя, очевидно, что двигатель утроится, и галочка начнет мигать.

Что ж, если вы вдруг окажетесь на земле или неправильно установили метки ГРМ, двигатель будет работать в режиме, аналогичном тройному действию. Но при этом во всех цилиндрах есть искра, топливо по форсункам тоже течет нормально, контрольная лампа мигает.

Что в итоге

Как видно, если двигатель троит и моргает чек, необходимо как можно быстрее определить причину. Своевременное обращение в сервис или проведение ремонта позволит избежать последующих неприятностей с катализатором и лямбдой.

При этом нужно помнить, что не всегда троение и пропуски воспламенения указывают на серьезную поломку. В одних случаях бывает достаточно заменить свечи зажигания или ВВ-провода, тогда как в других мотор все же нужно ремонтировать.

При этом искра на свечах будет нормальной, форсунки также будут подавать горючее, замер компрессии не выявит отклонений от нормы, однако «чек» в этом случае все равно будет моргать или мигать.

Основные признаки, по которым можно самому определить проблемы с датчиком положения коленчатого вала ДПКВ. Причины сбоев, поломок, самостоятельная проверка.

При резком нажатии на педаль газа двигатель дергается, появились рывки и провалы, авто не набирает скорость: основные причины неисправности и диагностика.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Почему на приборной панели загорается «чек». Можно ли дальше ездить на автомобиле, если горит «check engine». Что нужно проверить в первую очередь.

Почему двигатель может не набирать обороты: бензиновый мотор, дизельный агрегат, автомобиль с ГБО. Диагностика неисправности, полезные советы.

Двигатель не заводится после мойки мотора: основные причины, по которым силовой агрегат не удается завести. Что можно сделать в подобном случае.
