Датчик сцепления калина: как работает, за что отвечает, где находится

Принцип работы электронной системы управления двигателем ЭСУД

В современном автомобиле всё управление процессами, кроме вращения рулевого колеса, и то пока, возложено на компьютер, или Электронный блок управления (ЭБУ). В нём установлена программа со множеством различных таблиц. В общем, ЭБУ получает данные о состоянии автомобиля, скорости, оборотах, включенных механизмов от большого количества датчиков. По результатам этих наблюдений ЭБУ, пользуясь этими таблицами, включает определённые режимы зажигания, подачи топлива и прочие исполнительные функции.

Роль датчика сцепления

Казалось бы, а при чём тут муфта? А вот причём. Когда включается механизм сцепления, самое разумное сбросить обороты двигателя. Но не до холостых, а сообразно скорости автомобиля. Это не всегда доступно водителю, особенно начинающему. И тут на помощь придёт компьютер. Реагируя на сигнал датчика сцепления, он может самостоятельно корректировать обороты мотора.

Важно!
Кроме этого, сообразуясь с датчиком скорости «Приоры», ЭБУ может получить сведения об исправности сцепления. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

• экономит топливо;
• облегчить вождение;
• следить за исправность муфты;
• увеличить срок её службы.

Следовательно, его исправность является важным фактором системы управления «Приоры».

Устройство и расположение датчика сцепления «Приоры»

В принципе, это простейший выключатель. В положении, когда муфта выключена и педаль не нажата, цепь датчика разомкнута. Если же нажать на привод муфты, то концевик датчика замыкается, и на ЭБУ идёт сигнал «включено сцепление».

Расположен он на узле крепления педали включения привода сцепления, где самый кончик этой педали расположен напротив концевика датчика.

Замена выжимного подшипника сцепления

Если подшипник все же нужно менять, придется выполнить следующую последовательность действий:

• демонтаж КПП;
• отсоединение от муфты концов пружинного фиксатора;
• снятие с направляющей втулки подшипника;
• отсоединение пружинного держателя;
• снятие подшипника с муфты и установка новой детали.

Перед установкой детали на направляющую втулку, их поверхности необходимо щедро смазать консистентной смазкой.

В заключение следует отметить, что выжимные подшипники могут без проблем служить до 150 000 километров пробега, однако часто их приходится менять каждые 50 000 км из-за ошибок водителя и плохих дорог, разрушающих весь автомобиль, в том числе и сцепление.

Что такое датчики сцепления

Для функционирования мотора в оптимальном, наилучшем режиме, надо контролировать состояние сцепления. Когда узел разомкнут, топливо подается в меньшем объеме — обороты уменьшаются.

Изменения должны отвечать актуальной скорости, смена передач не должна осуществляться на холостых. Такие ошибки характерные для новичков-автомобилистов или по невнимательности, в итоге мотор со сцеплением испытывают ненормальные нагрузки и режимы, быстрее изнашиваются. Побочным эффектом является увеличение выброса выхлопных газов, поэтому датчик педали сцепления — одно из условий экологичности (нормы токсичности по Евро и прочее).

Датчик (сенсор, детектор, концевик, выключатель) механизма сцепления, он же электронная педаль, нужен для того, чтобы бортовой компьютер (электроблок управления — ЭБУ) считывал с него информацию для управления режимами ДВС, определяя и устанавливая оптимальную степень оборотов.

Электроника посылает импульсы на систему контроля, а та синхронизирует вращения валов коленчатого и первичного на КП.

Сенсоры сцепления ставят как на роботизированные КП (АКПП), так и на механические, принципиально по своим задачам они не отличаются, но внешний вид, место расположения значительно разнятся. В первом случае ЭБУ считывает также скорость ТС и некоторые иные факторы, из-за этого, когда на акселератор нажимают резко, система задействует передачу с более высокими оборотами и одновременно повышает их у двигателя.

В АКПП устройство называется датчиком положения селектора (а не педали) переключения передач или просто селектором, а также «ингибитором», и его описание — отдельная тема.

Мы же рассмотрим сенсор именно педали, то есть на МКПП, автоматику опишем кратко, чтобы читатель понял разницу.

Задачи детектора положения педали сцепления

Уточним и сгруппируем функции:

• уменьшается расход топлива, так как ДВС работает более корректно. Соответственно понижается расход масла, выбросов;
• вождение комфортнее (нет дерганий);
• отслеживается состояние муфты;
• увеличивается период работоспособности КПП, узла сцепления, а значит и всей системы, так как указанные механизмы прямо или косвенно влияют почти на все процессы.

Значительный плюс для владельца автомобиля — экономия, так как уменьшаются расходы на ГСМ, увеличивается срок эксплуатации механизмов.

Поломки, замена концевика педали сцепления

Обновления сенсора сцепления требуется чрезвычайно редко из-за простоты и основательности конструкции. Устройство редко ломается — там по большому счету нечему выходить из строя. Наиболее распространенная неполадка — износ корпуса, контактирующих элементов, крепления от старости, трения.

Однако поломки детектора позиции педали сцепления — явление хоть и редкое, но обычное и регулярное. Не нужно также забывать, что они могут быть причинены не самим изделием, а его неправильном монтажом, отходом контактов.

Признаки поломки, диагностика

О выходе из строя сенсора сцепления сигнализируют такие симптомы:

• дергание ТС при смене передач;
• колебание, понижение/повышение оборотов при не задействованном сцеплении;
• если подключить к ЭБУ контроллер для проверок ошибок, то он покажет код 0803 (чаще всего, могут быть и иные комбинации);
• на приборном табло в салоне автомобиля загорится «Check Engine».

Варианты поломок, при которых появляются коды ошибок для выключателей сцепления:

• внутренняя поломка сенсора;
• на детекторе, его проводке оборвана цепь, возникает короткое замыкание;
• педаль располагается недостаточно или чрезмерно высоко.

«Check Engine» также высвечивается:

• при не поступлении в ЭБУ импульса на протяжении 2 сек., когда автомобиль трогается;
• если сигнал отсутствовал при 4 переключениях на ходу.

В разных ТС коды могут отличаться, например, в Volkswagen Passat 1.8 турбо — «17947». Тут надо смотреть техдокументы с расшифровкой или использовать специальные продвинутые диагностические приборы, выдающие объяснение ошибок:

Ремонт и установка

Целесообразно чинить датчик на педали сцепления только при простых механических поломках наподобие закисания или отделения контактов. Это наиболее частые неполадки данного прибора. Выход простой: снятие и зачистка или припаивание/замена проводков. Внутренние поломки устранять нецелесообразно, выгоднее не тратить время, усилия и купить новое изделие, его цена небольшая — 300–700 руб. Но даже если удастся разобрать прибор, починить его и собрать, то может произойти раскалибровка, которую удалить сложно.

Обязательно надо осмотреть механизм и удостовериться, что толкатель педали жмет на концевик, так как последний может быть исправным, а проблема заключаться лишь в неправильном положении. Это же касается и соединения «фишки», разъемов.

На «механике» замена выключателя сцепления элементарная: внизу возле самой педали отсоединяют разъем с небольшой пластиковой фишкой (может потребоваться подвинуть его из гнезда плоской отверткой или подобным) и вынимают сенсор. Найти детектор не составит труда: часто его цвет выделяется, иногда он может быть черный, но внешний вид узнаваем — пластиковая маленькая продолговатая «фишка». Для процедуры понадобятся отвертки и фонарик.

Порядок замены на МКПП:

1. Сдвигаем назад переднее кресло.
2. Открываем капот, снимаем клеммы в АКБ, что исключит КЗ.
3. Надо залезть под руль.
4. Отверткой отвинчиваем болтики крепления платы от кронштейна.
5. Защелка с другого конца колодки снимается, достаем ее держатель.
6. Производим дефектовку (осмотр) пружинной части, крепления платы. Если все хорошо, помещаем в него колодку нового изделия, осуществляем сборку в обратном порядке.

После установки надо проверить, не задевает ли механизм педали провод, а также удостовериться, что выключатель срабатывает, издавая щелчки.

В статье мы рассмотрели датчик на МКПП, где сцепление управляется педалью соединяющей/разъединяющей коробку и мотор, все завязано на простой и понятной механике, поэтому процедура замены проще. С роботизированными системами (АКПП), гидромеханическими КПП и вариаторами сложнее: там нет педали сцепления, его роль выполняет особый механизм, есть специальный селектор. Механическая часть процедуры снятия и установки там также проста — селектор просто снимается с крепления, но сложность состоит в том, что потребуется последующая его настройка.

• Сузуки рф 900 ремонт коробки



• Замена задней передачи нива шевроле



• Ремонт акпп субару форестер своими руками



• Форд мондео пауэр шифт замена сцепления



• Газ 24 замена цилиндра сцепления

Признаки неисправности этой детали

Так как этот элемент связан с ЭБУ, то оно и реагирует на его выход из строя в первую очередь. То есть подаёт своеобразные сигналы, отражающиеся на панели приборов, и заметные в поведении «Приоры» при движении.

• включение лампочки «Чек энджер»;
• подёргивания при начале движения;
• резкое падение или, наоборот, увеличение оборотов при включении муфты.

Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения концевика на педали.

Внимание!
Таким устройством оснащены только «Приоры», на которых установлен электронный дроссель. Машины с обычным тросиком газа его не имеют. Также он выпускается для полноприводных ВАЗ

Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Также он выпускается для полноприводных ВАЗ. Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Вообще, контрольная лампа «Чек» загорается в тех случаях, если ЭБУ не получил сигнала в течение 2 секунд при трогании с места или при четырех переключениях на ходу без сигнала. Соответственно, появляются упомянутые выше признаки.

Устранение неисправности

Увы, как показывает практика, на данный момент этот датчик не всегда есть в продаже. Но нужно помнить, что самой часто встречающейся неисправностью, является отделение провода от контактов концевика. А их легко припаять. В общем, для начала необходимо визуально убедиться, что толкатель педали нажимает как следует на концевик. Визуально проверить состояние проводов. И только после этого снять его. Это несложная процедура. Датчик сцепления крепится всего двумя болтами-саморезами, и снять его при помощи короткой, фигурной отвёртки нетрудно. Ну а потом, уже на месте определиться, то ли начинать поход по торговым точкам в поисках нового узла, то ли попытаться восстановить старую деталь. Ну и поставить её на место. После окончания работы на «Приоре, не забыть обнулить память ошибок ЭБУ.

Проблемы и решения Лада Гранта

Сегодня мы поговорим об ошибке Р0830 (выключатель педали сцепления, цепь неисправна) в автомобиле Лада Гранта. Ошибка заключается в том, что когда мы допустим едим на второй скорости, начинаем выжимать сцепление и переключаться на третью передачу, в этот момент происходит поднятие оборотов двигателя. Без разницы какая передача, на понижение или повышение, обороты повышаются. Попробуем разобраться в проблеме.

Поднимаем руль в максимальное положение и также отодвигаем сидение. Около педали сцепления мы видим такую картину:

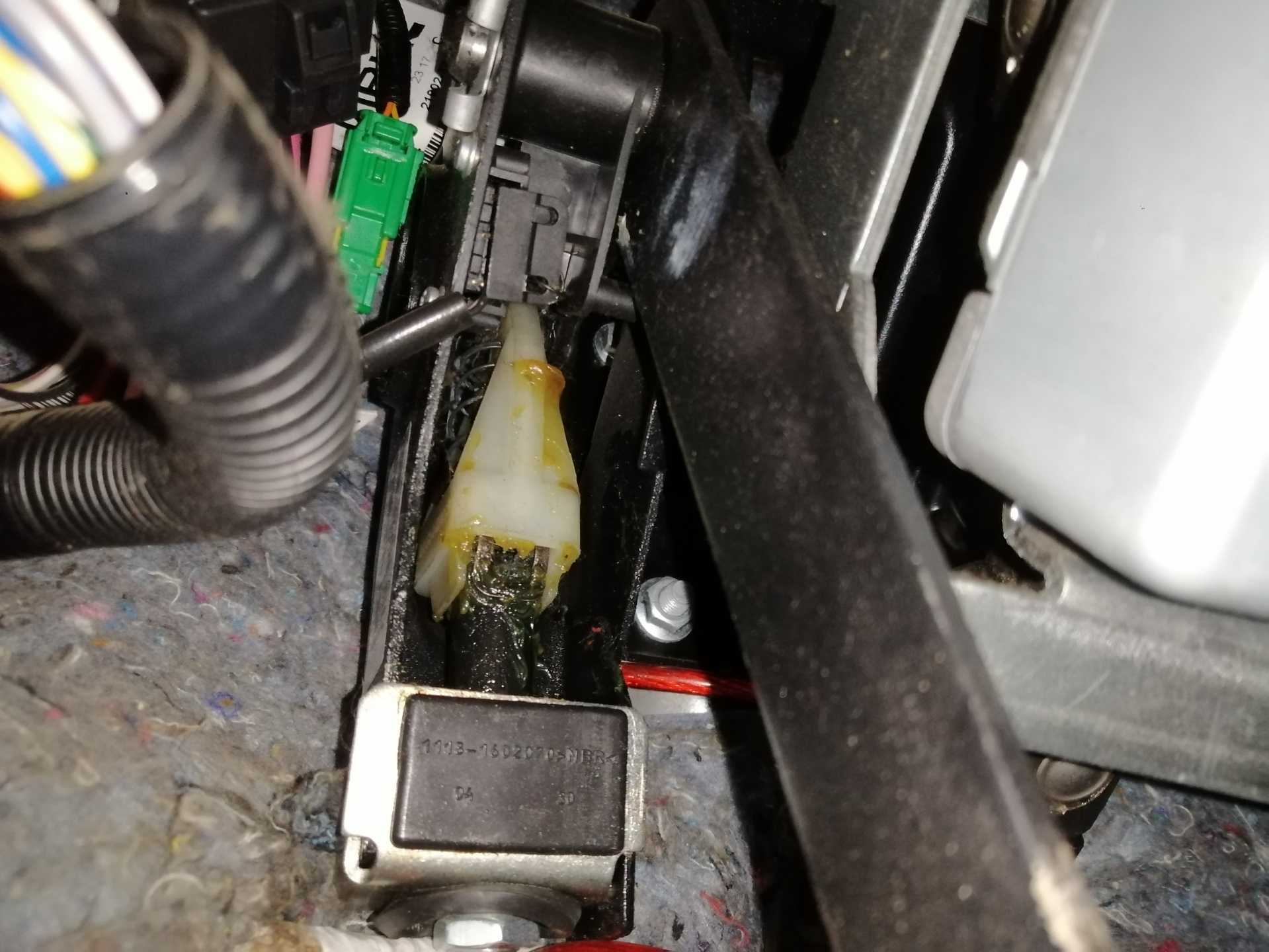

Красным цветом отмечен датчик сцепления, рядом зелёного цвета жгут, который нужно отключить, чтобы снять сам датчик и проверить его работоспособность. Также датчик закреплён двумя винтами сбоку, которые необходимо открутить, для этих целей используйте небольшую отвёртку, другой туда подлезть будет сложно. Снимаем датчик сцепления и прозваниваем его при помощи мультиметра. В нашем случае «прозвон» выполняются но показания «прыгают», в ролике вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка пропала, проблема с повышенными оборотами при переключении скоростей исчезла.

Видео решаем проблему с ошибкой Р0830, замена датчика сцепления в Лада Гранта:

Резервное видео как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Lada Granta:

Наиболее распространенные причины выхода из строя систем сцепления

Человеческий фактор может привести к преждевременному выходу этого агрегата из строя. Есть несколько факторов, которые способствуют сокращению срока службы сцепления:

1. Агрессивный стиль вождения. Не нажимайте постоянно и не отпускайте педаль сцепления — так быстро выходят из строя фрикционные накладки.
2. Езда с повышенными нагрузками.
3. Неправильная буксировка. Неопытные автовладельцы часто держат педаль на полпути при буксировке. Также не рекомендуется буксировать автомобили, которые намного тяжелее вашего автомобиля.
4. Двигайтесь с педалью сцепления, прижатой к полу.
5. Резкий и слишком плавный пуск на высоких оборотах.
6. Многие новички часто держат сцепление нажатым во время коротких остановок (например, на светофоре). Делать этого не стоит, так как в этом положении выжимной подшипник находится под постоянной нагрузкой и это приводит к его преждевременному выходу из строя.

Ресурс сцепления довольно большой и составляет от 100 до 150 тысяч км. При правильной эксплуатации механизм достаточно надежен, и добраться до верхней планки вполне реально.

Обзор цен производителей

Технические параметры ролика: 100 х 60 х 20 мм, вес 0.05 кг.

Производитель	Цена (Руб.)	Ресурс (Тыс. км)
ВАЗ 11180-1602266-00 поводок троса	От 250	25 – 35
11180-1602210-00 трос в сборе	От 300	–/–
21901-1602210-00 трос в сборе	От 300	–/–
1118-3720015-00 ДС	От 370 – 450	–/–

*цены актуальны состоянием на 26.10.2018 года.

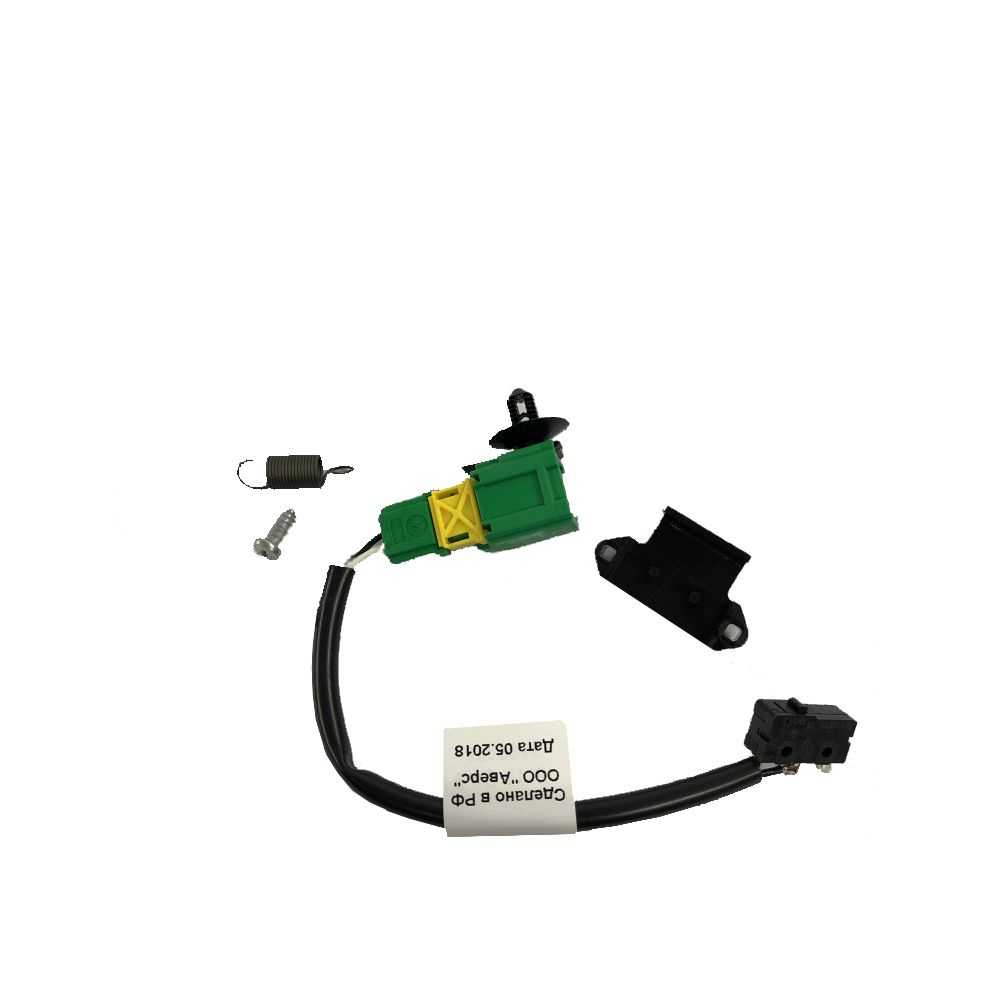

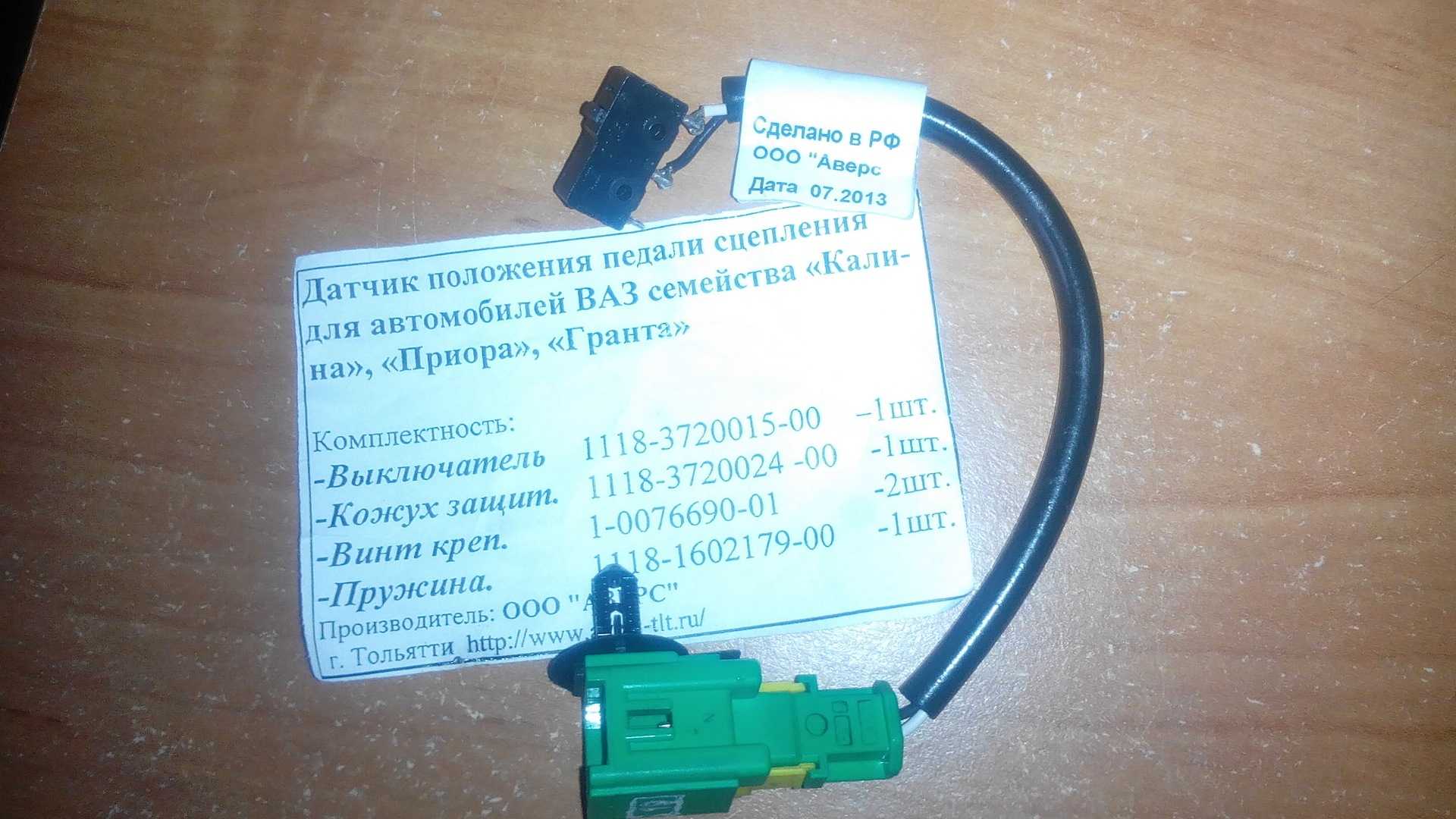

Комплектация:

• Жабка — выключатель 1118-3720015 – 1 шт;
• Кожух 1118-3720024-10 – 1 шт;
• Винты 1-0076690-01 – 2 шт;
• Пружина 1118-1602179-00 – 1 шт.

Рекомендации по выбору и покупке

При покупке запчастей отдавайте предпочтение оригинальной продукции. Сверяйте каталожные артикулы с фактическими данными, указанными в руководстве по эксплуатации.

Покупайте расходные материалы в официальных пунктах продажи, дилерских центрах, торговых представительствах. Не пользуйтесь услугами непроверенных поставщиков, реализовывающих детали по несвойственно низкой цене. Дешевизна — признак низкого качества, подделки.

Последнее время становится популярным заказывать детали с последующей их установкой непосредственно в СТО. Помимо профессиональной установки, заказчик получает гарантию качества на выполненные работы, скидки, бонусные накопления на карту.

Ремонт датчика сцепления “Приора”

Зачастую неисправности датчика можно легко устранить без его замены.

Сначала необходимо проверить, достает ли концевик датчика до толкателя педали сцепления. Если толкатель не давит на концевик, необходимо отрегулировать положение датчика относительно педали.

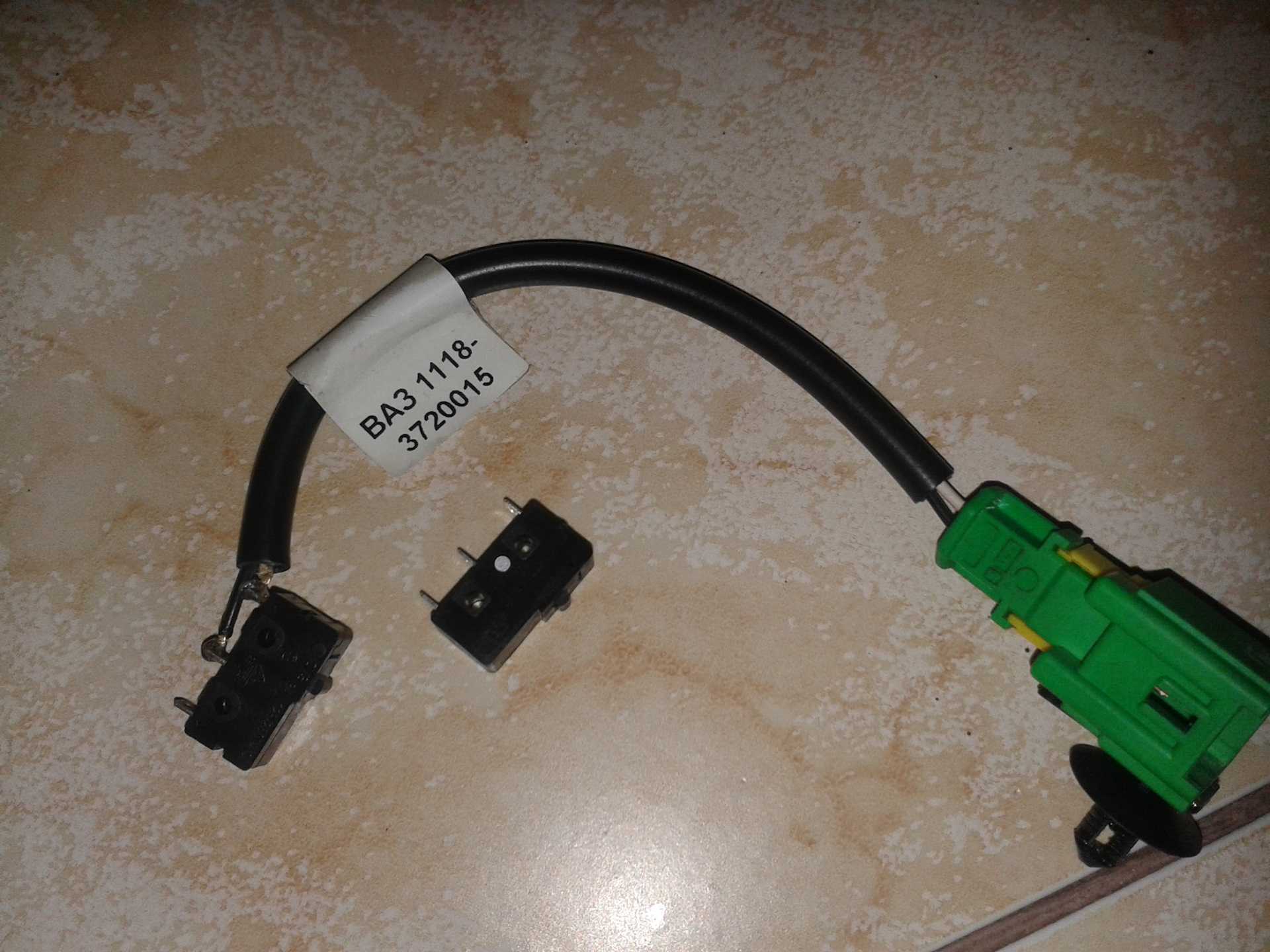

Другая распространенная поломка — обрыв проводов, идущих к контактам датчика. Эту неисправность легко обнаружить, проверив надежность фиксации проводов пальцами. Для устранения этой неисправности необходим паяльник, припой и канифоль. Когда датчик снят с автомобиля, припаять провода к его контактам не составит труда.

Если провода датчика не оборваны, а концевик достает до толкателя, проблема может заключаться в неисправности контактов датчика или поломке концевика. Они могут окислиться, деформироваться или сломаться. Работоспособность контактов можно проверить при помощи мультиметра. Для этого нужно подключить прибор к выводам датчика и проверить изменение сопротивления между ними при нажатии на концевик.

Окислившиеся контакты можно зачистить, восстановив работоспособность датчика. Если это не получится, его следует заменить. Цена этой детали невысока, а купить ее можно в большинстве автомагазинов.

https://youtube.com/watch?v=2doB7DrqyGM

Признаки неисправности этой детали

Так как этот элемент связан с ЭБУ, то оно и реагирует на его выход из строя в первую очередь. То есть подаёт своеобразные сигналы, отражающиеся на панели приборов, и заметные в поведении «Приоры» при движении.

• включение лампочки «Чек энджер»;
• подёргивания при начале движения;
• резкое падение или, наоборот, увеличение оборотов при включении муфты.

Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения концевика на педали.

Внимание! Таким устройством оснащены только «Приоры», на которых установлен электронный дроссель. Машины с обычным тросиком газа его не имеют

Также он выпускается для полноприводных ВАЗ. Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Вообще, контрольная лампа «Чек» загорается в тех случаях, если ЭБУ не получил сигнала в течение 2 секунд при трогании с места или при четырех переключениях на ходу без сигнала. Соответственно, появляются упомянутые выше признаки.

Устранение неисправности

Увы, как показывает практика, на данный момент этот датчик не всегда есть в продаже. Но нужно помнить, что самой часто встречающейся неисправностью, является отделение провода от контактов концевика. А их легко припаять. В общем, для начала необходимо визуально убедиться, что толкатель педали нажимает как следует на концевик. Визуально проверить состояние проводов. И только после этого снять его. Это несложная процедура. Датчик сцепления крепится всего двумя болтами-саморезами, и снять его при помощи короткой, фигурной отвёртки нетрудно. Ну а потом, уже на месте определиться, то ли начинать поход по торговым точкам в поисках нового узла, то ли попытаться восстановить старую деталь. Ну и поставить её на место. После окончания работы на «Приоре, не забыть обнулить память ошибок ЭБУ.

Популярная “Приора” сконструирована в духе времени, поэтому компьютер контролирует даже такой узел, как сцепление. Электроника не управляет процессом включения-выключения сцепления, но датчик сцепления на “Приоре”, установленный под педалью сцепления, снимает информацию о положении педали. Эти данные попадают в электронный блок управления двигателя и используются для оптимизации работы двигателя в зависимости от режима движения, а также дают возможность использовать на автомобиле круиз-контроль.

Снятие и установка

Замена датчика педали тормоза на Калине производится разводным ключом на «19». Сам датчик расположен над педалью тормоза под рулевой колонкой. Условно этапы вывода можно разделить на 5 этапов:

1. Перед началом работы с электриком рекомендуется отсоединить минусовой провод (клемму) от АКБ.
2. Затем нужно переключиться на машину со стороны водителя. Для удобства работы рекомендуется перемещать водительское кресло в противоположную от торпеды сторону.
3. Найдите расположение датчика. Найдите контакт с проводами. Нажмите и удерживайте 2 пластиковых фиксатора, расположенных с обеих сторон чипа. Вытащите штекер из разъема датчика.
4. Возьмите гаечный ключ в руки и ослабьте стопорную гайку. Затем датчик можно будет свободно откручивать.
5. Процесс установки аналогичен процедуре удаления, за исключением того, что вам нужно будет внести изменения (корректировки), процесс которых подробно описан в предыдущем разделе.

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

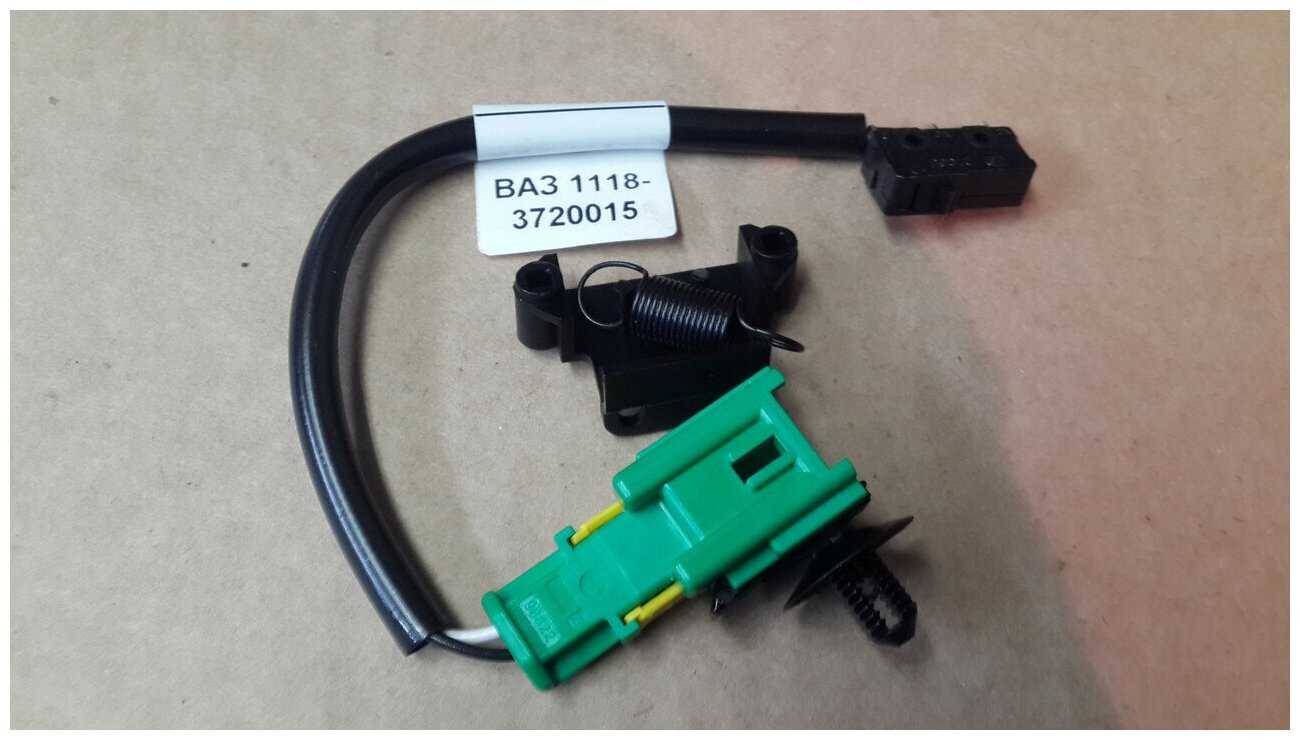

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.

Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Проблемы и решения Лада Гранта

Сегодня мы поговорим об ошибке Р0830 (выключатель педали сцепления, цепь неисправна) в автомобиле Лада Гранта. Ошибка заключается в том, что когда мы допустим едим на второй скорости, начинаем выжимать сцепление и переключаться на третью передачу, в этот момент происходит поднятие оборотов двигателя. Без разницы какая передача, на понижение или повышение, обороты повышаются. Попробуем разобраться в проблеме.

Поднимаем руль в максимальное положение и также отодвигаем сидение. Около педали сцепления мы видим такую картину:

Красным цветом отмечен датчик сцепления, рядом зелёного цвета жгут, который нужно отключить, чтобы снять сам датчик и проверить его работоспособность. Также датчик закреплён двумя винтами сбоку, которые необходимо открутить, для этих целей используйте небольшую отвёртку, другой туда подлезть будет сложно. Снимаем датчик сцепления и прозваниваем его при помощи мультиметра. В нашем случае «прозвон» выполняются но показания «прыгают», в ролике вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка пропала, проблема с повышенными оборотами при переключении скоростей исчезла.

Видео решаем проблему с ошибкой Р0830, замена датчика сцепления в Лада Гранта:

Резервное видео как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Lada Granta:

Ну вот и до такого узла, как сцепление, добралась повальная компьютеризация автомобилей. Нет, самим процессом электронный блок ещё не управляет, но на контроле у него этот процесс уже стоит. Для этого, под педалью привода сцепления установлен датчик, следящий за ходом работы муфты.

Инструкция по замене контроллера тормоза

1. Откачать жидкость.
2. Установить автомобиль на опорной стойке и снять колесо.
3. Ключом отвернуть два штифта колес.
4. Снять тормозной барабан.
5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
8. Снять шайбу и рычаг.
9. Установить новую колодку, собрать деталь в обратной последовательности.

Задние дисковые тормоза на Лада Калина

Как правильно отрегулировать сцепление на Лада Калина своими руками?

1. Откройте капот и снимите воздушный фильтр.
2. Найдите кабельный наконечник и потяните за него, чтобы обеспечить максимальное натяжение кабеля.
3. С помощью штангенциркуля проверьте расстояние между вилкой и приводом. Если расстояние больше 2,7 см, поверните отвертку на проводе наконечника, чтобы скорректировать размер.
4. Регулируя расстояние, несколько раз нажмите на сцепление и еще раз проверьте зазор. Если есть сдвиг, поправьте все еще раз. Делать это нужно до тех пор, пока не получите желаемый результат.

Если до сих пор не удалось отрегулировать сцепление на Калине, обратитесь к специалисту или произведите полную замену. Даже если вы не смогли отрегулировать сцепление, вам вряд ли придется заниматься заменой.

Признаки свидетельствующие о необходимости регулировать сцепление на Лада Калина

Среди явных симптомов, таких как: проблемы с переключением передач, посторонние звуки при нажатии на педаль сцепления, плохое сцепление и не полностью выключенное сцепление, есть и другие признаки, указывающие на необходимость регулировки сцепления Лада Калина. Чтобы их идентифицировать, проведите простую проверку.

Двигатель должен быть полностью выключен.
Несколько раз нажмите на педаль сцепления и прислушайтесь к любым посторонним звукам при нажатии, например, трению, скрипу, щелчку и т.д.
Обратите внимание на наличие привязок при педалировании. Если вы не чувствуете ногой, попробуйте нажать на педаль рукой и проверьте ход.
Если педаль дергается или заедает во время движения, скорее всего, потребуется регулировка сцепления

Другие признаки необходимости регулировать сцепление Лада Калина:

1. Возьмите линейку и проверьте расстояние от пола машины до внешней стороны педали.
2. Полностью нажмите на педаль, чтобы она упиралась в пол.
3. Отпустите и еще раз проверьте расстояние, если оно превышает 14,6 см, необходимо отрегулировать ход педали.
4. Если: полный ход педали составляет 14,6 см, трос нижнего троса свободно перемещается относительно рычага вилки выключения более чем на 2,7 см, имеется эксцентриситет колодок ведомого диска более 0,5 мм и расстояние между колодками и заклепками меньше 0,2 мм — требуется регулировка или полная замена сцепления.

Предустановочная диагностика

Прежде чем покупать новое изделие и устанавливать его взамен, казалось бы, неисправного старого датчика, попробуйте произвести диагностику и устранить неисправности самостоятельно. Так, на корпусе изделия имеются две специальные гайки, одна сверху, другая снизу. Верхняя гайка регулирует зазор нашего датчика. Как говорилось ранее, в некоторых случаях зазор выставлен неправильно, что нарушает нормальный ход кнопки. Ваша задача — найти и выставить оптимальный зазор таким образом, чтобы работе кнопки ничего не препятствовало. После регулировочных работ сбросьте ошибку ЭБУ, заведите двигатель автомобиля и дайте ему поработать в течение 15-20 минут (регистрация ошибки происходит не сразу). Если ошибка не появилась, значит, причина некорректной работы ДВС — неправильные настройки датчика тормоза Гранты. В противном случае, вам следует произвести замену неисправного устройства новым, исправным.

Датчик или концевик на педали сцепления в МКПП — часть компьютеризации, автоматизации транспортного средства. Сенсор регулирует обороты двигателя до оптимального уровня. Одним из проявлений работы такого выключателя является отсутствие дерганий машины при сменяемости скоростей. Происходит синхронизация оборотов мотора и первичного вала КПП. Наличие прибора соответствует современным требованиям экологичности, так как улучшается работа ДВС, экономится горючее, уменьшается выбросы вредных веществ.

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Концевая деталь тормоза

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Новая деталь для замены
