Мосты легковых и грузовых автомобилей: классификация, устройство и назначение

Неразрезной ведущий мост

Конструктивно такой мост выполняется пустотелым в виде балки, для размещения в ней узлов трансмиссии: дифференциала, главной пары и полуосей, являющихся приводом к ведущим колесам автомобиля. На концах балки установлены подшипники полуосей и смонтированы фланцы для крепления опорных дисков и тормозных механизмов. На теле балки выполнены площадки под крепления рессор или пружин, а также кронштейны для соединения с подвеской.

Назначение ведущего моста заключается в изменении подведенного крутящего момента и передачи его под прямым углом на ведущие колеса. При прохождении поворота ведущий мост дает возможность ведущим колесам автомобиля вращаться с различными скоростями. Мост также передает тяговое усилие и реактивный момент к раме или несущему кузову автомобиля от ведущих колес, а также воспринимает силу веса и боковые реакции, при движении автомобиля в повороте.

Ремонт редуктора своими руками

Ремонт бортового редуктора — достаточно сложная процедура, но при наличии определённых навыков вполне самостоятельно выполнимая. Сначала нужно снять сам корпус бокового редуктора.

Разборка бортового редуктора должна проходить в тисках. Чтобы разобрать бортовой редуктор, нужно открутить болты, удерживающие стопорные пластины. Далее следует осмотреть каждый подшипник на предмет его дальнейшей эксплуатации. Если проводится капитальный ремонт, каждый подшипник нужно заменить.

При проведении ремонта нужно в обязательном порядке залить новое масло в бортовые редукторы. Все детали, имеющие сколы, трещины и выбоины подлежат замене. Вал редукторного моста нужно проверить на предмет целостности. Если планируется жёсткая эксплуатация, лучше поставить усиленные валы. Сальники тоже нужно осмотреть, неисправный сальник поменять.

Сборка бортового редуктора должна проходить с использованием тисков. Все элементы узла собираются и устанавливаются в корпус бортового редуктора. Ставится на своё место дифференциал, крышки подшипников закручиваются. На этом ремонт редуктора заканчивается.

Виды мостов по расположению

По расположению автомобильные мосты делят на передние, задние, промежуточные и подкатные.

Передние

Передний мост связывает колеса передней по ходу движения оси транспортного средства и служит опорой для передней части автомобиля. В зависимости от типа транспортного средства передние мосты могут быть управляемыми (классическая компоновка), ведущими (в передне- и полноприводной технике), управляемыми и ведущими одновременно (в передне- и полноприводных автомобилях, технике повышенной проходимости) и не управляемыми и не ведущими одновременно (в сельскохозяйственных и коммунальных машинах).

Передний мост автомобилей УАЗ (Спайсер)

Задние

Задний мост связывает колеса задней по ходу движения оси транспортного средства и служит опорой для задней части автомобиля. Задние мосты могут быть ведущими (классическая компоновка), управляемыми (например, у вилочных погрузчиков), ведущими и управляемыми одновременно (у сельскохозяйственных, коммунальных и других специальных машин) и не ведущими и не управляемыми одновременно (у переднеприводной техники).

Задний ведущий мост BMW 7 Series

Промежуточные

Промежуточный мост — любой мост, не являющийся передним или задним по своему расположению. В двухосных автомобилях понятия промежуточного моста не существует. Промежуточные мосты у многоосных автомобилей могут быть как ведущими и/или управляемыми, так и просто выполнять поддерживающую функцию, аккумулируя на себе часть нагрузки.

Подкатные

Подкатной мост — отсоединяемый от прицепа или полуприцепа мост, который используется для транспортировки особо тяжелых грузов и обычно выполняет функцию поддерживающего моста.

Виды мостов по назначению

По назначению мосты делятся на: ведущие, управляемые, комбинированные, поддерживающие и проходные.

Ведущие

Ведущий мост соединяет между собой колеса ведущий оси, обеспечивая передачу крутящего момента от двигателя, а следовательно содержит в себе механизмы, необходимые для выполнения этой задачи: главную передачу, дифференциал, полуоси, колёсные ступицы. У автомобилей, привод в которых осуществляется гидравликой или электричеством, некоторые вышеперечисленные элементы не применяются, вместо них используются мотор-колёса.

Ведущий мост грузовика

Ведущий мост может располагаться спереди, сзади, либо одновременно и там и там (последнее чаще встречается у машин повышенной проходимости). Он выполняет следующие функции:

• Передача и преобразование крутящего момента к ведущим колесам;
• Обеспечение разной скорости вращения колес;
• Передача тягового усилия к раме автомобиля или кузову;
• Передача тормозных усилий.

Устройство ведущего моста грузового автомобиля:

1 — ступица; 2 — тормозной барабан; 3 — сапун; 4 — зубчатое колесо главной передачи; 5 — картер главной передачи; 6 — шпилька крепления картера главной передачи; 7 — балка моста; 8, 10 — полуоси; 9 — дифференциал; 11 — тормозная камера; 12 — подшипники ступицы.

Управляемые

Грузовик Tatra T813 S1 8×8 с двумя управляемыми мостами спередиУправляемый мост содержит в себе механизмы рулевого управления, обеспечивая маневренность транспортного средства, и соединяет колеса управляемой оси. Управляемый мост может быть расположен спереди или сзади, у многоосных транспортных средств таких мостов может быть несколько. В основном управляемый мост располагается спереди за исключением специальной техники вроде зерноуборочных комбайнов, погрузчиков, автомобилей коммунальных служб — у них он располагается сзади.

Основой управляемого моста может служить как балка/поперечина, так и подрамник. У большинства легковых автомобилей (чаще всего они переднеприводные) спереди установлен управляемый ведущий мост или, если говорить корректными терминами, так называемый комбинированный мост.

Устройство управляемого неразрезного моста грузовика «ГАЗ»:

1 — колесо; 2 — тормозной барабан; 3 — ступица; 4, 13 — подшипники; 5 — гайка; 6 — щит; 7 — цапфа; 8 — шкворень; 9, 16 — рычаги; 10, 15 — тяги; 11 — шайба; 12 — стопор; 14 — балка.

Наиболее часто встречающиеся типы передних управляемых мостов:

а — неразрезной; б — разрезной; 1 — колесо; 2 — цапфа; 3 — шкворень; 4 — балка; 5 — рессора; 6 — стойка; 7 — подвеска.

Комбинированные

Комбинированный мост сочетает в себе функции ведущего и управляемого мостов. Наиболее распространена такая компоновка в легковых переднеприводных автомобилях. В комбинированном мосте есть главная передача и дифференциал, а привод реализован с помощью карданной передачи с карданными шарнирами равных угловых скоростей (ШРУС). Внутренние шарниры отвечают за подвижность узла по вертикали, наружные — при повороте колеса.

Пример комбинированного моста — привод управляемых колес переднеприводного автомобиля марки «ВАЗ», где главная передача и дифференциал выполнены в едином с коробкой передач корпусе.

а — общий вид; б — детали наружного шарнира; в — привод правого переднего колеса; 1, 3 — наружный и внутренний шарниры равных угловых скоростей (ШРУСы) 2, 4 — приводные валы; 5 — корпус шарнира; 6 — сепаратор шарнира; 7 — обойма шарнира; 8 — шарики шарнира; 9 — упорное кольцо привода; 10, 13 — хомуты пыльников; 11 — стопорное кольцо; 12 — пыльник.

Поддерживающие

Поддерживающий мост — прямая балка, на концах которой расположены колесные ступицы с подшипниками. Мост такой конфигурации передает только вертикальные нагрузки и тормозные усилия к колесам автомобиля. Поддерживающий мост часто используется на задней оси переднеприводных автомобилей и за счет простоты своей конструкции считается наиболее надежным вариантом задней подвески.

Также поддерживающие мосты нашли свое применение в тяжелых прицепах и полуприцепах, где они устанавливаются для повышения общей грузоподъемности за счет распределения на них вертикальной нагрузки.

Пример поддерживающего (заднего) моста автомобиля марки ВАЗ:

1 — ось; 2 — ступица; 3 — рычаг; 4 — подвеска; 5 — балка.

Проходные

Проходной мост — разновидность ведущего моста, который передает часть крутящего момента на следующий ведущий мост (обычно задний) с помощью проходного вала главной передачи. Используется только на многоосных автомобилях с несколькими ведущими мостами.

Проходной мост КАМАЗ

Задний ведущий мост

Теперь вернемся к заднеприводным автомобилям и остановимся на устройстве заднего ведущего моста автомобиля. Рассмотрим конструкцию заднего ведущего моста и работу составных его механизмов: главной передачи, дифференциала и полуосей.

Задача главной передачи — увеличить крутящий момент и перпендикулярно передать его к колесам. Мы помним, карданная передача автомобиля заканчивается шарниром. Этот шарнир жестко соединен с ведущим валом главной передачи.

Неразрезной ведущий мост. Такой мост конструктивно изготавливается пус­то­те­лым в виде балки для расположения в ней трансмиссионных узлов: дифференциала, полуосей, являющихся приводом к ведущей колесной оси автомобиля и главной пары. На концах балки имеются подшипники полуосей и фланцы для присоединения тормозных механизмов и опорных дисков. На теле балки имеются площадки под крепления пружин или рессор, а также специальные кронштейны для присоединения к подвеске.

Предназначение заднего ведущего моста автомобиля заключается в перемене подведенного крутящего момента и его передачи под углом 90° на ведущие колеса. Во время прохождения поворота этот мост предоставляет возможность ведущей колесной паре вращаться с разными скоростями. Также мост выполняет передачу реактивного момента и тяговых усилий к несущему кузову или раме от ведущих колес и воспринимает боковые реакции и силу веса во время движения машины при повороте.

Конструктивные особенности неразрезного заднего моста. Автомобильный задний ведущий мост состоит из следующих элементов: дифференциал, картер заднего моста, полуоси привода колес, главная передача. Картер заднего моста предназначен для монтажа необходимых узлов с их взаимным заданным расположением, передающих к ведущим колесам крутящий момент. Вместе с этим картер заднего моста является одной из составляющих в подвеске задней колесной пары. Мост через подвеску воспринимает массу автомобиля, передающуюся на колеса.

Картер заднего ведущего моста изготовлен по методу штамповки. Концы картера оснащены приваренными и запрессованными стальными коваными фланцами, которые после сварки обрабатываются. Фланцы отличаются специальными гнездами для монтажа подшипников полуосей, а также резьбой крепления щита тормозов. В средней области картера моста спереди располагается отверстие для монтажа редуктора заднего ведущего моста, а сзади данное отверстие закрыто приваренной штампованной крышкой. В крышке находится маслозаливное отверстие под резьбовую пробку. Нижняя часть картера оснащена отверстием для слива масла, оно также закрывается пробкой с резьбой. Как правило, пробка имеет магнитный элемент, который собирает металлические продукты износа; они уда­ля­ют­ся с пробки во время замены масла в редукторе.

Усилие, подводимое к заднему ведущему мосту от силового агрегата через карданную передачу, увеличивается за счет главной передачи в редукторе. Кроме этого главная передача выполняет изменение положения вращения оси на 90° за счет передачи крутящего момента с помощью шестерен дифференциала на полуоси.

Полуоси изготовлены из углеродистой стали и по всей своей длине закалены ТВЧ, чтобы увеличить их прочность и придать упругость. Концы полуосей оснащены отлитыми воедино с ней фланцами, к которым присоединяются колеса и тормозные механизмы. Внутренности полуосей имеют накатанные шлицы, которые вступают в зацепление с шестернями дифференциала.

Конструкция неразрезных мостов

Железобетонные неразрезные мосты получили широкое применение и имеют существенные экономические, эксплуатационные и эстетические преимущества.

Неразрезные балочные пролетные строения имеют меньшие, чем разрез­ные, величины изгибающих моментов в пролете, а значит, и меньшую высоту и размеры поперечного сечения главпых балок. Возможность наи­более рационального изменения высоты балок по пролету существенно уменьшает общий объем железобетона в конструкции.

В перазрезной си­стеме обычно достигается также экономия в объеме опор за счет разме­щения на промежуточных опорах только по одной опорной части (по фасаду моста) вместо двух при разрезных системах. Кроме того, верти­кальное опорное давление от неразрезного пролетного строения пере­дается на опору центрально и вызывает в сечениях опоры равпомерно распределенные сжимающие напряжения.

Отсутствие поперечных деформационных швов, вредно влияющих на развитие скоростного движения на современных автомобильных дорогах, является важным преимуществом неразрезных систем с точки зрения эксплуатации.

В неразрезной конструкции деформации значительно меньшие, чем в конструкции с шарниром типа рамно-консольных или рамно-подвесных.

Как известно, в мостах с центральным шарниром возникают большие вер­тикальные перемещения концов консолей от воздействия совокупности различных деформаций материалов. Опыт показал, что наличие шарнира в середине пролетов вызывает постепенно нарастающие прогибы концов консолей в течение первых лет службы сооружения. Эти прогибы создают переломы в продольном профиле моста.

Применение балок постоянной высоты в ряде случаев позволяет придать железобетонным неразрезным мостам особую стройность и архитектур­ную законченность, удовлетворяющую повышенные эстетические требова­ния, особенно, если промежуточные опоры приняты тонкостенными или гибкими.

Наиболее важным технологическим преимуществом балок постоянной высоты является возможность значительного упрощения производства работ при сооружении монолитных неразрезных пролетных строений мето­дом навесного и попролетного бетонирования, а также возможность строи­тельства сборных мостов с пролетами от 40 до 100 м из серийных блоков.

К достоинствам неразрезных систем следует также отнести возможность использования их в сложных условиях при сооружении мостов и эстакад в больших городах и на автострадах, проложенных в гористой местности.

В поперечном сечении неразрезные пролетные строения длиной до 30— 40 м состоят, как правило, из одной или двух коробок.

В качестве рабочей арматуры в неразрезных пролетных строениях применяют пучки из высокопрочной проволоки, стальные канаты и высоко­ прочную стержневую арматуру. Рабочую арматуру располагают по плите или в каналах, образованных в плите и стенках балки.

К недостаткам неразрезных систем относится необходимость устройства достаточно надежных и жестких оснований опор, а также большая слож­ность и трудоемкость арматурных работ.

К числу наиболее крупных неразрезных мостов, сооруженных в СССР и за рубежом, следует отнести мост им. Александра Невского через р. Неву в Ленинграде с пролетами до 123 м, мост через р. Москву у Нагатино с русловым пролетом 114 м, мост Олерон-Континент (Франция) общей дли­ной 2862 м с максимальными пролетами по 79 м, через р. Рейн у Бендорфа (ФРГ) с центральным пролетом 208 м.

Неразрезная конструкция принята в русловой части моста через р. Вол­гу в Саратове. При общей длине моста около 2800 м судоходная часть главного русла реки перекрыта пятипролетным неразрезным решетчатым строением по схеме 106 + 3 X 166 + 106 м.

Картер — ведущий мост

УАЗ 31514 Бортжурнал Принудительная блокировка НИРФИ ПБ002 для редукторных мостов

Картеры ведущего моста проверяются на изгиб и на скручивание под действием усилий, изображенных на фиг.  

Картер ведущего моста может иметь различные трещины, износ посадочных мест под подшипники и сальники. При наличии трещин картер бракуют. Нарушенные сварные швы после удаления старой сварки восстанавливают дуговой сваркой. Изношенные посадочные места под подшипники восстанавливают любыми видами наплавки. Постановкой дополнительной ремонтной детали в виде кольца восстанавливают диаметр под уплотнительный сальник при его износе.  

Крыло кабины.

Картеры ведущих мостов проверяют на выносливость пульсирующей нагрузкой. Величина нагрузки зависит от типа автомобиля и характера нагружения. Картеры автомобилей ЗИЛ-130 испытывают нагрузкой 17 0 т на базе N 106 циклов, приложенной равномерно к местам крепления подушек рессор.  

Лонжеронная рама грузового автомобиля.

Картер разъемного ведущего моста состоит из двух соединенных частей. Обе части картера имеют горловины, в которых запрессованы и закреплены стальные трубчатые кожухи полуосей. К полуосевым кожухам приварены опорные площадки рессор и фланцы для крепления опорных дисков колесных тормозных механизмов.  

Основные дефекты картера редуктора заднего моста автомобиля ЗИЛ-130.

Восстановленный картер ведущего моста должен отвечать следующим основным техническим требованиям: радиальное биение поверхности Л относительно поверхности И не более 0 25 мм; торцевое биение поверхности / С относительно поверхности И не более 0 05 мм, а поверхности Д не более 0 10 мм; радиальное биение поверхностей шеек под наружные подшипники относительно поверхностей шеек под внутренние подшипники ступиц не более 0 10 мм; при приложении крутящего момента 2 5 кН — м к фланцу цапфы и зажиме картера в местах крепления рессор не должны возникать остаточная деформация и нарушение качества сварного шва; шероховатость поверхностей И, Ж и Г должна соответствовать Ra 1 25 мкм.  

Картер неразъемного штамповано-сварного ведущего моста ( рис. 145 6) выполняется в виде цельной балки 9 с развитой центральной частью кольцевой формы. Балка имеет трубчатое сечение и состоит из двух штампованных стальных половин, сваренных в про; дольной плоскости. К балке моста приварены опорные чашки 7 пружин подвески, фланцы 6 для крепления опорных дисков тормозных механизмов и кронштейны 8, 10 крепления деталей подвески.  

В картер ведущего моста заливают около 1 5 л испытуемого масла. Повышают температуру масла до 107 3 С. Увеличивают частоту вращения до 14 2 c — I и нагрузку до 62 6 Н — м и работают 20 мин. Останавливают двигатель и охлаждают масло до 93 С.  

В картер ведущего моста заливают 2 4 л испытуемого масла, повышают ело температуру до 146 — 149 С, которую поддерживают в течение всех испытаний. Включают двигатель и выводят на режим 33.3 — 36 7 с — на прямой передаче. На этом режиме работают 100 мин. Затем, не сливая масла, осматривают и фиксируют состояние зубьев шестерен и выполняют второй этап испытаний — при малой скорости и высокой нагрузке. Более трех остановок за время испытаний не допускается. По завершении испытаний мост разбирают и фиксируют величину износа и степень поражения зубьев шестерен в результате их задира или усталости.  

Крышка центрального картера ведущего моста часто делается штампованной ( см. фиг.  

Основные дефекты картера ведущего моста: обломы и трещины на картере, обломы и трещины на кожухах полуосей, смятие или облом шлицев кожуха полуоси, износ шейки кожуха под подшипник ступицы, риски, задиры или износ кольца сальника ступицы, повреждение резьбы на кожухе полуосей, износ отверстий под оси тормозных колодок, износ отверстий под трубку кронштейна задней тормозной камеры, ослабление заклепок крепления суппорта, повреждение резьбы под шпильки крепления редуктора, повреждение резьбовых отверстий крепления резиновой подушки.  

Регулирование зазора сектора рулевого управления. 1 — сектор, 2 — гайка, 3 — контргайка, 4 — регулировочный винт.

Для смазки картеров ведущего моста и рулевого управления применяют автотракторный нигрол или вескозин, а для подшипников ведущего и ведомого мостов, механизма наклона рамы и подъема груза и рулевого управления — жировой солидол.  

Шелепихинскую набережную с Береговым проездом соединит мост

Автомобильный мост через Москву-реку планируется построить в районе Филевского парка – чуть выше по течению, чем Шелепихинский мост. На мосту организуют четыре полосы для движения. Въехать на него можно будет со стороны Берегового проезда или Шелепихинской набережной.

Мост соединит жилой комплекс, который построят между береговой линией и Филевским бульваром, с другим берегом реки. Помимо ЖК здесь появятся две школы на 1750 мест, три детских сада на 750 мест, поликлиника и многоярусная парковка. Подстанцию скорой помощи реконструируют.

Застраивать микрорайон планируется в два этапа. Сначала возведут жилые дома, школы и детсады, а на втором этапе – мост.

Несколько признаков поломки частей заднего моста и их устранение

Основными симптомами неисправностей заднего моста являются стуки, скрежет, хруст метала, а также другие посторонние шумы в задней части авто.

Одной из самых распространенных неприятностей смело можно назвать поломку подшипников.

Другой причиной может стать затупление зубцов шестерен, которых в мосте заднем огромнейшее количество

Свист вместо стуков же означает недостаточную смазку, поскольку со временем смазочный материал имеет свойство твердеть,
перемешиваясь с грязью, болотом и дорожной пылью, поэтому очень важно периодически удалять старую и наносить новую смазку. Особенно громкий шум, а также перегрев заднего моста может свидетельствовать о нехватке масла в кратере,
или же о его низком качестве. Поэтому, при подобных признаках, в первую очередь необходимо произвести проверку качества
и количества масла

Поэтому, при подобных признаках, в первую очередь необходимо произвести проверку качества
и количества масла.

Проблема же с износом шестерен может стать основной причиной обращения в автомобильный сервис или к специалистам СТО,
поскольку задний мост – деталь, требующая обслуживания профессионалами.

Кроме того, можно выделить такую проблему, как гул в элементах заднего моста, что является признаком
плохо затянутых гаек или фланцев шестерен. Кроме того, гул может означать неправильную регулировку
зазоров подшипников ведущей шестерни или дифференциала. В таком случае необходимо прежде всего определить,
какой из болтов плохо затянут и с помощью обычного гаечного ключа самостоятельно устранить проблему.

Для продления строка службы требуется должное техобслуживание узлов заднего моста, а именно дифференциала,
главной передачи и полуосей.

Обслуживание заднего моста:

1. Проверять наличие масляных потеков перед выездом автомобиля.

Подшипники и зубья дифференциала наиболее подвержены повреждениям и требуют должного контроля.

Уделять внимание стукам и шумам исходящих из моста, а также своевременно их устранять.
Проверять уровень масла в дифференциале и своевременно (где то каждые 45-60 ты. км.) менять на новое.

Основные неисправности заднего моста и его дифференциала — это серьезные механические дефекты деталей

Полностью разбирать задний мост, снимать кардан, полуоси, отремонтировать, и установить все на место в обратном порядке
не каждый сможет. Поэтому если это не замена масла в заднем мосту автомобиля, то лучше обращаться в автосервис
или к мастерам имеющим должный опыт в ремонте автомобиля

Основные неисправности заднего моста и его дифференциала — это серьезные механические дефекты деталей.
Полностью разбирать задний мост, снимать кардан, полуоси, отремонтировать, и установить все на место в обратном порядке
не каждый сможет. Поэтому если это не замена масла в заднем мосту автомобиля, то лучше обращаться в автосервис
или к мастерам имеющим должный опыт в ремонте автомобиля.

Связанные термины

• Карданный вал (кардан)
• Полуось (приводной вал)
• Подвеска

Что такое разъемная мостовая система и чем она отличается от портальной?

23 декабря 2021 г. Автор Danielle Collins Оставить комментарий

Многоосевые линейные системы бывают различных конструкций, наиболее распространенными из которых являются декартовы, портальные и XY-таблицы. Хотя эти конструкции упрощают конструкцию и могут обеспечить экономию места, они также приводят к ошибкам «наложения» — сочетанию ошибок по каждой оси, которые проявляются в заготовке или точке инструмента. Установка осей друг на друга также создает консольные нагрузки и ошибки Аббе — угловые ошибки, которые усиливаются по мере того, как точка интереса (заготовка или точка инструмента) удаляется дальше от источника ошибки. Но одна многоосевая конфигурация — система разделенного моста — обеспечивает решение высокоточных задач, требующих движения по нескольким осям, при минимизации ошибок укладки.

Изображение предоставлено: Parker Motion

Раздельные мостовые системы обеспечивают движение по двум, трем или более осям с использованием поперечной или мостовой оси, которая охватывает основание и поддерживает как минимум одну из осей. Хотя эта установка похожа на традиционный портал, есть некоторые заметные отличия. Для начала в традиционной портальной системе используются две оси X или базовые оси с осью Y, которая пересекает их, и — в большинстве приложений — ось Z (вертикальная), установленная на оси Y. Портальная конструкция обеспечивает очень большую длину перемещения при хорошей грузоподъемности и высокой жесткости, поскольку моменты качения по оси X устранены, а моменты рыскания могут быть сведены к минимуму.

Изображение предоставлено: h3W Technologies

Система раздельного моста позволяет избежать этих проблем за счет использования статического элемента или фиксированного моста, соединяющего базовую ось или оси. Базовые оси — будь то одна ось, стол XY или двухосный планарный портал — крепятся к обработанной поверхности (обычно из стали или гранита, хотя иногда используется обработанный алюминий) для обеспечения плоскостности и жесткости. Z или вертикальная ось крепится к мосту независимо от основных осей. А в некоторых случаях оси Y и Z крепятся к мосту, что делает их независимыми от оси X.

Изображение предоставлено: PI

Одной из основных причин использования системы разъемных мостов является возможность перемещения детали или образца в очень точное положение с помощью основных осей, а затем таких процессов, как сканирование, зондирование или сверление. можно сделать осью (или осями), установленной на мосту.

Изображение предоставлено: Aerotech

Рубрики: Часто задаваемые вопросы + основы, Рекомендуемые, Этапы + порталы

Виды мостов по числу колес

Автомобильные мосты также разделяют по количеству колес на оси. Бывают мосты с одинарными и сдвоенными колесами.

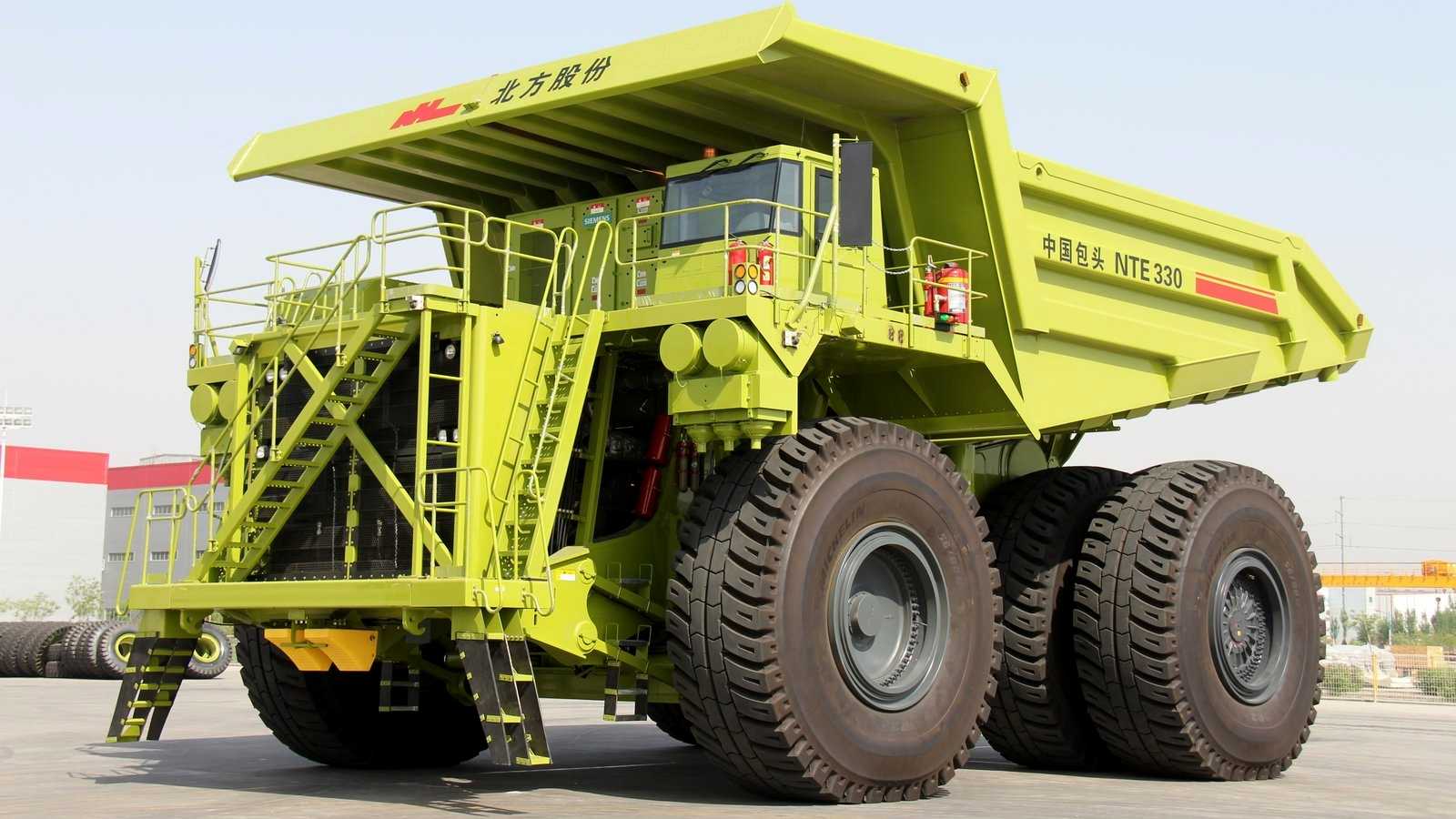

Карьерный самосвал NHL NTE330 — спереди мост с одинарными колесами, сзади со сдвоенными

Одинарные

Мост с одинарными колесами — автомобильный мост, на ступицах которого находится по одному колесу. Применяется на легковых автомобилях, легком коммерческом транспорте, спереди на грузовой технике. Это самый распространенный вид мостов.

Сдвоенные

Мост со сдвоенными колесами — автомобильный мост (обычно задний), на ступицах которого находится по паре колес. Иногда спаренные колеса называют «спаркой». Применяется в грузовиках, карьерных самосвалах и различной тяжелой технике.

На этой ноте краткое описание и устройство автомобильных мостов мы заканчиваем. Возможно, вам также будет интересно почитать наш материал про такой элемент подвески как стойки стабилизатора.

Принцип работы заднего моста

Задний мост служит для передачи крутящего момента на автомобиле от двигателя, через коробку передач, путем карданной передачи на задний мост, главную передачу, дифференциал, полуоси к ведущим колесам автомобиля.

Данные узлы и детали находятся в заднем мосту автомобиля, который состоит, соответственно, из двух главных деталей: пустотелой балки (включает в себя два штампованных кожуха, сваренных между собой) и картера, редуктора заднего моста.

Задние мосты машин ВАЗ 2101-2107 имеют практически одинаковое устройство и можно сказать унифицированы между собой. Исключение составляют задние мосты в полно приводных автомобилях, и переднееприводных автомобилях ВАЗ(и их модификаций).

Типы самоходных шасси:

1. Автомобильные;
2. Тракторные;
3. Специальное универсально самоходное шасси.

Как правило, шасси производится на автомобильном или тракторном заводе, а оборудование, которое размещается на нем, на другом специализированном заводе по производству навесного оборудования. Например, на автомобилях, типа УРАЛ устанавливают оборудование повышенной проходимости.

Пример самоходного шасси – автокран. Универсальные самоходные шасси широко используются в сельском хозяйстве на сезонном оборудовании.

Универсальное самоходное шасси

Самоходное шасси больше всего напоминает трактор, отличием является лишь компоновка, в которой мотор расположен позади кабины, перед кабиной, видимо, расположена рама с передним мостом. Рама может устанавливаться одно- или двух- балочная. На раме устанавливается различное специальное оборудование, используемое в сельском хозяйстве (кузов самосвал). Навес оборудования осуществляется быстро, для удобства его замены в случае необходимости.

Область применения самоходных шасси

-В сельском хозяйстве;

-В лесном хозяйстве;

-В коммунальных и дорожно-ремонтных службах;

-На складах (подъемники, погрузчики).
