Характеристика блока комфорта на приоре: от чего зависит комфорт езды?

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

• 1 – питание стартера;
• 2 – АКБ;
• 3 – подача заряда от генератора;
• 4 – соединительная колодка на пучок (1 – 3);
• 5-7 – подача питания на приборку;
• 8 – лампа освещения подкапотного пространства;
• 9-10 – головной свет;
• 11 – показатель уровня расширительного бачка тормозов;
• 12 – температура за бортом;
• 13 – привод омывателя;
• 14 – наружная индикация заднего хода;
• 15 – вентилятор системы охлаждения;
• 16 – редуктор печки;
• 17 – резервный резистор;
• 18 – привод дворников;
• 19 – салонный модуль реле и предохранителей;
• 20 – мотор печки;
• 21 – звуковой индикатор тревоги;
• 22 – питание клаксона;
• А1/2, В1/2 – масса.

Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики. Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто. Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Основные функции выполняемые блоком управления электропакетом (блоком комфорта)

Фактически это устройство является многофункциональным компьютером управления. В его обязанности входит обеспечение работоспособности множества функций «Приоры»:

• Электрические стеклоподъёмники.
• Регулировка боковых зеркал.
• Поворотная и аварийная сигнализация.
• Противоугонная система.
• Блокировка дверей с дверного пульта водителя.
• Модуль освещения.

Столько опций, требуют точной работы контролёра комфорта «Приоры».

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

1. На первых моделях «Приоры» он под «бородой».
2. На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления. То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером

Ремонт блока комфорта Лада Приора не работает стекло подъёмник

Ремонт блока комфорта Лада Приора не работает стекло подъёмник

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать

Точно так же установить и новый

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».

Функциональность блока комфорта

Основные функции, которые вмещает в себя блок комфорта управление электрикой в машине. Так как перечень выполняемых задач обширный. То неполадки в работе блока могут серьёзно навредить водителю, особенно во время компактного трафика по городу.

Задачи блока комфорта:

• индикация поворотников;
• свет салона машины;
• противотуманные лампы, огни ближнего света, габаритки;
• узел электрических стеклопакетов;
• боковые зеркала работа, настройка, обогрев;
• противоугонный механизм;
• блокирование дверей;
• охранная сигнализация;
• подсветка багажного отделения;
• освещение приборной панели.

Каждая из этих функций существенна необходима для автомобиля. Поэтому исключение из работы даже одной из них принесёт водителю значительные неудобства.

Ремонт блока комфорта приора 2

Мегаполис-Авто осуществляет гарантийное и после гарантийное сопровождение профессиональных противоугонных и охранных систем и «AlarmTrade».

Компания удостоена статуса «Лидер Отрасли 2014 года»

Новые статьи в разделе

Включение плафона освещения салона на автомобиле Лада-Веста по датчику движения.

Непродолжительные тесты предыдущей конструкции выявили небольшие (глюки) самопроизвольные срабатывания при солнечной погоде. Поэтому решили попробовать другой вариант, с емкостным датчиком. Изначальная чувствительность датчика в 10-15 мм конечно не устроила (чтобы включить плафон его приходится

Включение плафона освещения салона по датчику приближения. Лада Веста.

Кто-то сталкивался с неудобством включения плафона салона в темноте на Весте, или только мы? Найти эту кнопку на ощупь просто невозможно. Ну почему бы производителю автомобилей не сделать хотя бы подсветку этих кнопок!! Подсветки нет, попасть в кнопку проблематично, возникает вопрос — если

Использование поляризованного реле в автомобиле.

Материал от Максима с сайта: https://www.drive2.ru Итак очередная полезная доработка минимальной сложности.При частых и не очень длинных поездках в течение дня приходится каждый раз выходя из машинки отключать габариты и магнитолу, а возвратившись – включать все обратно. Вот и задумался над

Новые статьи в разделе

О неправомерности заявлений дилеров о снятии автомобиля с гарантии

Вопрос правомерности использования дилерами угроз о снятии с гарантии, обсуждался уже не один раз. Но ясности до сих пор в головах потребителей нет. Обсуждения вспыхивают иногда и на нашем канале «ютуб». Несколько выдержек из комментариев далее, а также информационное письмо компании ФЛИМ,

Можно ли устанавливать сигнализацию и другое оборудование не у официального дилера

В течение гарантийного срока АВТОВАЗ обязуется устранять неисправности, возникшие в процессе эксплуатации автомобиля, при условии соблюдения клиентом правил. На вопрос «Можно ли установить сигнализацию, парктроник, видеорегистратор, фаркоп, магнитолу и др. оборудование не у официального дилера с

Гранта — распиновка блока кузовной электроники и описание работы

Клиенты просят дать информацию по блоку кузовной электроники автомобилей Гранта и Калина 2.ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) – НАЗНАЧЕНИЕ, ФУНКЦИИ, ДИАГНОСТИКА (технологическая инструкция).1 НАЗНАЧЕНИЕБлок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения следующих функций: —

Особенности неисправностей печки

Есть несколько особых поломок, которые видны, образно говоря невооружённым глазом. Это обычно такие проблемы:

• Радиатор отопителя.
• Вентилятор печки.
• Заслонка.

Обычно их диагностируют без применения компьютера.Например, протекание радиатора ярко проявляет себя проявлением липкого налёта при обдуве лобового стекла, резким запахом охлаждающей жидкости (ОЖ) в салоне и, конечно, уменьшением уровня ОЖ в расширительном бачке. Вентилятор просто перестаёт крутиться во всех положениях рукоятки управления.

Ну и заслонка. При переключении режимов температуры воздуха слышно работу привода, но поток не меняет степень нагрева. Это значит поломалась заслонка.

Восстанавливаем кнопку стеклоподъемника

Электростеклоподъемник (ЭСП) — автомобильное устройство, позволяющее с кнопки поднимать и опускать стекла дверей. ЭСП состоит из приводного механизма, подъемного механизма и блока управления.

Как и любые другие системы, подверженные интенсивной эксплуатации, электростеклоподъемники имеют повышенный ресурс — порядка 30 тысяч циклов открывания/закрывания.

Этого ресурса достаточно на 10 и более лет бесперебойной работы, однако при неаккуратном обращении и/или под воздействием других негативных факторов (например попадание воды) устройство может выйти из строя гораздо раньше заявленного срока.

Чаще всего возникают проблемы по механической части, то есть ломается какая-то деталь самого подъемника. В этом случае при нажатии на кнопку будет слышен звук работающего моторчика, но при этом стекло будет стоять на месте.

Стоит осмотреть подъемный механизм на наличие повреждений направляющих, по которым идет передвижение стекла.

Если сам электропривод ЭСП в один прекрасный момент вдруг перестал реагировать на нажатие кнопки, не стоит спешить в автосервис.

В этом случае отремонтировать электростеклоподъемник можно самостоятельно. Начать следует с поиска причины неполадки, а их может быть несколько.

Вот наиболее распространенные:

1. Сгорел предохранитель. Если в автомобиле перестало работать какое-либо электронное устройство, для начала следует заглянуть в блок предохранителей;
2. Произошел обрыв проводов или ослабли контакты на клеммах. В данном случае достаточно восстановить соединение;
3. Вышел из строя моторчик привода. В этом случае потребуется его замена;
4. Сломалась сама кнопка. Если не работает или работает с перебоями кнопка стеклоподъемника водительской двери, но при этом с основного блока управления стекло поднимается исправно, значит, проблема в самой кнопке.

Из-за постоянных перепадов температуры на медных пластинах образуется слой оксида, из-за чего кнопка сначала начинает работать через раз. Чтобы устранить проблему, нужно разобрать блок управления и зачистить контакты от следов грязи или окисления.

При этом следует понимать, что любая очистка дает кратковременный эффект, со временем проблема обязательно повторится. Для большей надежности рекомендуется заменить кнопку.

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

За блоком реле и предохранителей: +12 (для релейного модуля) – красный толстый зажигание – синий/чёрный стартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1): +12В (питание блока сигнализации) – красный толстый провод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1): Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5 Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1): Концевик багажника (-) – желтый (Pin 14), см. Рис. 5 Can-H – желтый/красный, см. Рис. 4 Can-L – серый, см. Рис. 4 Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN: – Контроль работы двигателя – Концевики дверей – Управление ЦЗ – Управление замком багажника – Комфорт (поднятие стекол)

По аналогу: – Ручник – Зажигание – Багажник – Капот – Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Установочные карты сигнализаций на Lada Priora

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

Центральный блок кузовной электроники ВАЗ 2172 Приора (контроллер электропакета)

Уважаемые покупатели, во избежание ошибок при отправке блока управления электропакетом, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и комплектацию автомобиля (стандарт, норма или люкс).

Центральный блок кузовной электроники (ЦБКЭ) -21900-3840080-11/21 отвечает за всю электронику на авто — кроме работы двигателя его датчиков и всё, что связано с топливной смесью и АКПП.

ЦБКЭ имеется два вида блоков 21900-3840080-11 / 21 предназначен для выполнения следующих функций:

— управление стеклоочистителем ветрового стекла в режиме «ручное управление»;

— управление стеклоочистителем ветрового стекла в режиме «автоматическое управление» (для ЦБКЭ 21900-3840080-21);

— управление обогревателем ветрового стекла;

— управление обогревателем заднего стекла и обогревателями боковых электрозеркал;

— управление ближним светом фар, габаритными огнями и дневными ходовыми огнями в режиме «ручное управление», предусмотренное правилами № 48-04 ЕЭК ООН;

— управление ближним светом фар, габаритными огнями, дневными ходовыми огнями в режиме «автоматическое управление» (для ЦБКЭ 21900-3840080-21);

— управление дневными ходовыми огнями в соответствии с правилами № 48-04 ЕЭК ООН;

— управление дальним светом фар;

— управление лампами указателей поворота и аварийной сигнализации;

— управление плафоном освещения салона;

— управление энергосбережением устройств внутреннего освещения автомобиля;

— центральный замок: блокировка / разблокировка замков боковых дверей от ключа, от кнопки замка двери водителя из салона, от кнопки в модуле двери водителя;

— открывание крышки багажника (двери задка) от кнопки в салоне;

— управление электроприводами стеклоподъемников;

— управление электроприводами боковых зеркал (для ЦБКЭ 21900-3840080-21);

— управление обогревом передних сидений;

— управление освещением багажника (для ЦБКЭ 21900-3840080-21).

Применяемость: 21900-3840080-21 только на Приору НОРМА и ЛЮКС.

ЦБКЭ 21900-3840080-11 (стандарт) этот на все остальные модификации Приора — без электрозеркал, датчика дождя и автосвета, задних стеклоподъёмников и управлением освещения багажника.

Температура окружающей среды от минус 40 до плюс 45 °С;

Относительная влажность окружающего воздуха при температуре 27 °С 90 %;

Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.);

Рабочий диапазон напряжений питания от 9 до 15 В.

Другие артикулы товара и его аналогов в каталогах: 21900384008011, 21900384008021.

ВАЗ 2170, ВАЗ 2171, ВАЗ 2172.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить контроллер электропакета на Лада Приора?

С интернет — Магазином ДискаунтерAvtoAzbukaзатраты на ремонт будут минимальными.

Распределение воздушных потоков в системе отопления, кондиционирования и вентиляции воздуха ЛАДА Приора1 — воздуховод бокового…

Силовые агрегаты Попытки создания собственного двигателя на переднеприводный автомобиль закончились неудачей – производитель не смог…

Виды неисправностей присущие центральным замкамВсе неисправности можно разделить на несколько категорий: Отказ в работе ЦЗ,…

Блок под капотомНаходится с левой стороны подноготного пространства и закрыт защитной крышкой. Состоит из двух…

Предохранители и реле ВАЗ 2104, 2105 Монтажный блок предохранителей для ВАЗ 2104 и 2105 (карбюратор,…

Удобство и комфорт – это приоритетные направления потребительских качеств современного автомобиля. Они реализуются с помощью электроники и механики. Люди готовы заплатить лишние деньги, чтобы купить комфортабельный автомобиль. И это не только мощный двигатель, хорошая подвеска, коррозийная стойкость.

Многие покупатели выбирают автомобиль с блоком комфорта. Это специальный прибор, содержащий логические схемы и обеспечивающий набор функций при определенных манипуляциях водителя: включает освещение в автомобиле, отвечает за открывание-закрывание замков, корректную работу стеклоподъемника, а также регулировку зеркал и обогрев стекол.

Блок комфорта состоит из грамотно спроектированной схемы, с защитой от перенапряжения, переполюсовки и импульсных помех по питанию.

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле. Некоторые важные функции, за которые отвечает блок:

• противотуманные фары, ближний свет, габаритные огни;
• освещение в салоне автомобиля;
• указатели поворотов;
• система электрических стеклоподъемников;
• работа, регулировка и обогрев боковых зеркал;
• противоугонная система;
• сигнализация;
• блокировка дверей;
• освещение багажника;
• подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

Видео «Диагностика контроллера управления электропакетом»

Лада Приора (ВАЗ 2170) — одна из немногих машин отечественного производства, оснащенных таким многофункциональным устройством, как контроллер управления электропакетом. Однако, что же это такое и какой контроллер на Приоре? Контроллер электропакета — это устройство, которое контролирует всю электрическую функциональность автомобиля. Таким образом, данный регулятор ответственен за работу указателей поворота, стеклоподъемников, освещения панели приборов, габаритных огней, противотуманных фар, подсветки салона, обогрева заднего стекла, а также фар заднего хода. Оснащение автомобиля подобным блоком управления делает его более практичным с точки зрения использования электроники.

Контроллер управления электропакетом на Приоре крепится с помощью кронштейнов в центральной, нижней части торпеды над блоком управления двигателем (ЭБУ). На Лада Приора контроллер подключается посредством двух разъемов: силовой разъем отвечает за подачу энергии в блок управления, а информационный за его непосредственные функции. Также, блок оснащен защитой от влаги и пыли.

По сути, контроллер электропакета Приора — схема в пластиковом корпусе. Сама плата (схема) состоит из 15 чипов, каждый из которых имеет свое предназначение.

Схема блока управления электропакетом Приора 2170-3763040.

ПОС — плафон освещения салона;ЗПТО — задние противотуманные огни;БС — ближний свет;ПТФ — противотуманные фары;МДВ — модуль двери водителя;ПУП — переключатель указателя поворотов;ПАС — переключатель аварийной сигнализации;ППД — передняя правая дверь;ПЛД — передняя левая дверь;ЗПД — задняя правая дверь;

Распиновка контроллера электропакета на автомобиле Приора — электрический процесс, сложность которого объясняется универсальностью блока. В связи с этим, к контроллеру подключается множество проводов разной функциональности — блок подсоединен более чем 25-ю проводами.

Блок управления электроникой машины имеет несколько условий эксплуатации:

• температура воздуха от -45°C до 40°C;
• атмосферное давление до 800 мм.рт.ст. или 105 кПа;
• влажность воздуха до 90%;
• диапазон рабочего напряжения от 9 до 15 В.

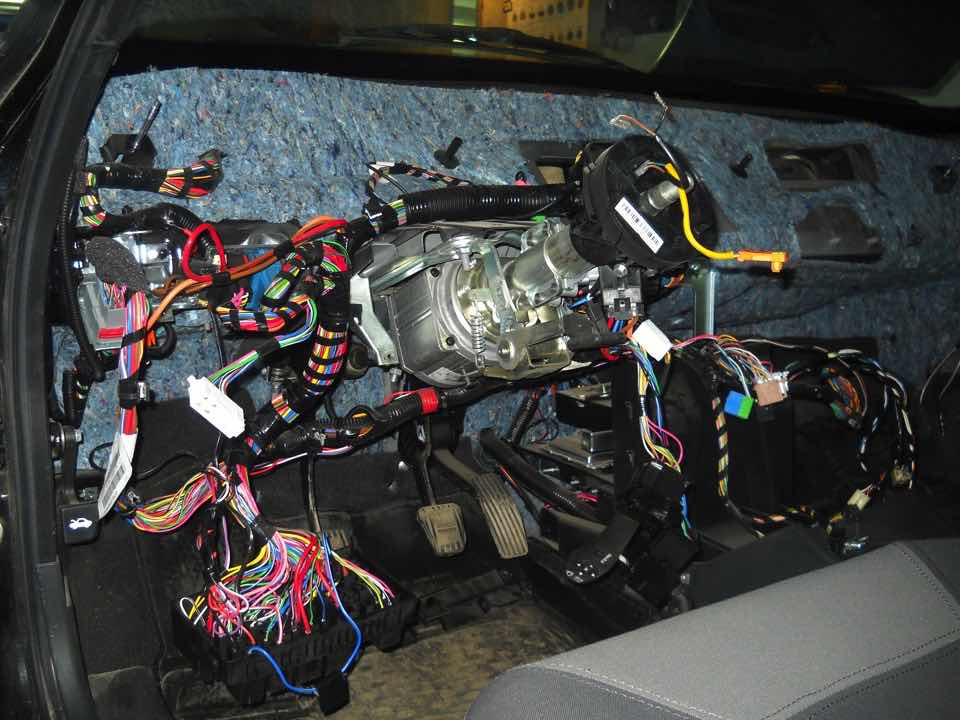

Сбой работы контроллера электропакета может быть вызван перегревом системы или разъединением проводов. В таком случае, необходимо осмотреть сам блок управления. На автомобиле Лада Приора контроллер расположен над двигателем, и, в случае неисправности или помех, необходимо будет снимать торпеду.

Как в гаражных условиях произвести диагностику работоспособности контроллера электропакетом — смотрите на видео ниже (автор ролика — Вячеслав Кравченко).

Блок управления (далее – изделие) устанавливается непосредственно в автомобиле, поэтому его составные части (микроэлектроника) подвергаются негативным воздействиям. Например: холод, активная тряска, перепады температур.В результате на плате происходит выгорание тех или иных элементов, нарушается целостность контактной группы, что приводит к отказу множества важных для повседневной работы функций автомобиля. К сожалению, во многих автомобилях «Лада Приора» выход из строя системы управления электропакетом стал довольно распространенным явлением.

Ремонт и замена блока комфорта

Для начала ремонтных работ следует убедиться, что проблема неисправности заключена именно в электроблоке автомобиля. Как вариант, можно установить в машине работающий блок и проверить правильное функционирование проблемных путей.

Если с новым блоком все функции машины работают без неисправностей, то проблема состоит именно в блоке. Перед снятием проверяется целостность проводов и предохранителей. И только потом начинается работа с блоком комфорта по следующему алгоритму.

• автомобиль установить на ручник;
• для безопасности отключите минусовую клемму;
• для комфорта ремонтных работ передние сидения отодвинуть назад, чтоб освободить нужное пространство;
• удалить крепеж и снять боковой кожух;
• крепёжные гайки снимаются с помощью ключа на 10;
• блок следует извлечь аккуратно, не повредив его об стенки кожуха или другие элементы. Два разъёма (силовой и информационный), имеющиеся в блоке, следует отключить по очереди.

На место неисправного блока устанавливается новый. В случае ремонта блока (как перепайки отдельных контроллеров), он устанавливается на место по окончании ремонтных работ. Для проведения перепайки снимается защитный корпус блока комфорта.

Если вы ставите новый блок, то до его полного тестирования и приведения в рабочее состояние сохраняйте чеки о покупке, чтобы вернуть в случае возможной неисправности.

Для удобства блок оснащён разноцветными проводами, чтобы упростить работу по отсоединению и присоединению. При плетение от блока комфорта до дверной все провода должны совпадать по цветам.

После того, как совершили ремонт блока и подключили его, следует проверить работу стеклоподъёмников, зеркал, подсветки и т.д., затем прятать проводку за панели авто.

По окончанию работ вся провода успешно прячется за ковролин и теплоизоляцию. Поэтому данный вид работ не будет влиять на визуальный облик салона.

Схема работы и устранение неисправностей стеклоподъемников

Бывают случаи, когда из-за неисправности реле или перегорания предохранителя стеклоподъемники Приора перестают функционировать на задних дверях или справа от водителя. Нередко плавность их работы переходит в пульсирующее состояние. Что в таком случае делать? Это традиционная неисправность в автомобилях ВАЗ, чаще случается в моделях первых выпусков, у которых имеется блок управления стеклоподъемниками с вмонтированным электронным блоком ЭСП. К данной проблеме приводит перегорание микросхем электропривода или неисправный предохранитель, что являлось результатом несовершенства самой микросхемы. Впоследствии некоторые недоработки заводом были устранены, однако частота поломки блока высокая. Но это совсем не означает, что сразу можно делать вывод о неисправности блока и последующей его замене. Причина такого поведения стеклоподъемников может совершенно не зависеть от работы самого блока.

Прежде всего необходимо проверить, как работает замок, который управляет блокировкой дверей. Если с замком что-то не так, осуществляется проверка имеющегося плюса или минуса на проводе, идущем от блока управления от разъема Х1, вывод 4 или 6, или проверяется предохранитель. Нужно соединить лампочку контроля с кузовом авто и проверить, как движутся стекла в обе стороны. То же самое проделать с положительно заряженным проводом. Аналогично проверяются провода 1,5,11, 13. В случае загорания во всех случаях контрольной лампочки неисправность следует искать не в блоке. Возможно передавливание провода либо поломка электропривода.

Чтобы проверить, что именно неисправно, нужно соединить имеющуюся под обшивкой двери лампочку контроля с проводами от электропривода. Если сломан электропривод, лампочка будет гореть, если нет, значит, поврежден провод. Если же вышел из строя блок, то причиной может быть обычное соприкосновение оголенного провода либо с корпусом, либо с другим проводом.

Система стеклоподъемников в двери водителя несколько отличается в подключении от пассажирских дверей. Главное отличие в генерирующем модуле управления, который контролирует остальные двери. Когда включается любая кнопка на блоке, от модуля исходит команда контроллеру. Она передается с помощью провода, который соединяет вывод 5 основного водительского блока с выводом 5 колодки 3 блока стеклоподъемника.

Ремонт блока комфорта на Приоре самостоятельно

Если у вас до этого ремонта не было навыков работы с паяльником и аналогичными электрическими схемами. То лучшим решением будет перенаправить эту проблему электрику на станцию техобслуживания. Данный вид работы трудоёмкий и требует определённых умений.

Если вы уже сталкивались с подобными проблемами и имеете опыт таких работ, то замена данных микросхем часто производится автолюбителями самостоятельно. Наличием программатора, данные какой-то из схем можно прописать заново, но это технически более сложный процесс.

При пользовании мастер ключом, блок управления может перейти в аварийный режим, и блок может заблокироваться. Для такого вида работ нужно обнулить блок управления и стереть ошибки.

Неисправности в работе блока комфорта, как устранить

1. Не горят поворотники. Для начала следует проверить бесперебойность предохранителя, ламп и подрулевого тумблера. Если где-то просто отсутствует контакт, то проблема разрешается очень просто с помощью перепайки микроконтактов. Если неисправность в самой плате и перепайка контактов не помогает, то следует заменить контроллер.
2. Не работает модуль стеклоподъёмников или центральный замок. Данная проблема может произойти в том числе из-за окисления проводов. Перед снятием блока комфорта нужно проверить все провода мультиметром под изоляцией в блоке управления, который встроен в водительскую дверь. Если неисправен только один стеклопакет, могло произойти разъединение проводов вследствие обрыва контакта.

После проверки проводов, если не удалось обнаружить проблему. Следует перепаять контроллер DA7VN5016A либо DA6VN5016A. Один из них отвечает за стеклопакет и замок на правой двери. Второй воспроизводит зеркально эти же функции, но с левой стороны.

Иногда стеклоподъёмники работают только на опускание стёкол, но подъём при этом недоступен (или наоборот). Для этого проверьте подключение, чтобы все плюсы и минусы были на своём месте.

Возникают ошибки в блоке комфорта, когда кнопка стеклоподъёмника на поднимание работает на опускание стекла. При разной полярности, когда вместо опускания происходит подъём стекла, нужно поменять подключение двух идущих рядом проводов.

1. Бывает, что много проблем возникает одновременно. Перестают работать противотуманные огни, габариты, задний свет, обогрев тыльного стекла, световой плафон в салоне. В этом случае очевидно, что проблема исходит именно из блока комфорта и делается перепайка варианта DA1 MC33972EW. Если это не помогает, то следует заменить схему целиком.
2. В случае отказа задних противотуманок и подсветки приборов в салоне, перепаивается компонент DA9 VND5025AK. И, как в случае с предыдущими поломками. Если это не приносит результата, меняется вся схема целиком.
3. Замки центрального замка начинают срабатывать при нажатии клавиш стеклоподъёмника. Если замена блока комфорта с другой машины не приносит эффекта, значит суть этой поломки в проводке. Для этого внимательно нужно проверить целостность всех проводов, ведущих к блоку комфорта.

Возможные причины неисправностей

Перед покупкой нового блока комфорта, нужно попытаться устранить какую-либо неисправность. Чтобы не делать дополнительных затрат, ведь блок комфорта достаточно дорогой. Часто проблема просто заключена в отсутствии контакта вследствие устаревания или перетирания проводов.

Иногда контроллеры блока комфорта могут сгореть, для этого нужно осмотреть их визуально или даже проверить с помощью обоняния.

Самые частые жалобы по работе блока комфорта заключены в отказе стеклопакетов, поворотников или габаритов.

Все неполадки могут возникать вследствие следующих событий

• обрыв на линии связи W-Line;
• сгорание драйверов регулировки;
• перегорание контроллеров, отвечающих за нужный участок;
• неисправность транспондера;
• перегорание или окисление контактов.

Перед проведением ремонтных работ для соблюдения техники безопасности следует не забыть отключить минусовую клемму от аккумулятора.
