Все об эксплуатации вариатора на автомобиле nissan x trail

Подробное описание замены масла в CVT

фильтр тонкой очистки 31726-3XX0A

Замена масла в вариаторе Ниссан Икстрейл т32 существенно упростилась за счет того, что фильтр тонкой очистки смонтирован со стороны мотора. Снимать колесо и подкрылок с водительской стороны, убирать АКБ больше не нужно. Доступ к крышке открыт, если спуститься в смотровую яму, или встать под авто, поднятом на подъемном устройстве. Фильтр можно менять чаще и самостоятельно. Каковы особенности замены масла в бесступенчатой трансмиссии кроссовера х-Трейл т32, и какова последовательность действий?

шланг, идущий от радиатора к коробке и фильтр тонкой очистки (ссылка на источник фото)

Проверка уровня

Проверку уровня масла в вариаторе Ниссан Х-Трейл т32 организуют на прогретом автомобиле. В зимний сезон для достижения отметки в 50-60 градусов придется проехать порядка 25 км, летом достаточно 10 км. Горячему маслу нужно дать немного остыть. Кроссовер необходимо выставить строго горизонтально, мотор при этом нужно оставить включенным.

Новый вариатор Nissan x-Trail T32, слева виден маслоохладитель с заглушками (ссылка на источник фото)

Нюанс модели Ниссан х-Трейл т32 в том, что щуп конструктивно не предусмотрен, вместо него стоит обыкновенная заглушка. По этой причине проверка уровня осложняется. Самый простой вариант здесь — обратиться в сервис, но есть способ самостоятельной проверки уровня масла в вариаторе.

Проверка:

1. Коробка х-Трейл т32 прогревается до 40 градусов.
2. Откручивается пробка, должно политься масло.
3. Если смазка не вытекает тонкой струей, требуется доливка (до появления струи трансмиссионной жидкости).
4. Пробка ставится назад.

Сливаем старую смазку

Вариатор без поддона (ссылка на источник фото)

Первый этап замены смазывающей жидкости на автомобиле Ниссан х-Трейл т32 подразумевает слив отработанной трансмиссионной жидкости. Алгоритм действий такой:

1. Снимается защита, за которой расположены все интересующие детали трансмиссии (на авто этой модели не нужно демонтировать подкрылок, подлезать под аккумулятор и т.д.).
2. Демонтируется шланг, идущий от радиатора к коробке. Причем образовавшееся отверстие необходимо заглушить. Для этого подойдет небольшой кусочек шланга, заглушенного болтом.

3. Снятый шланг нужно продлить (достаточно 30 см) и опустить край в минимум 5-литровую емкость.

4. Двигатель запускается и через шланг начинает течь масло. Глушить мотор нужно тогда, когда масляный насос начнет захватывать воздух (этот звук не перепутать с другими). Сольется приблизительно 4 литра смазки.
5. В поддоне также останется смазка, которую нужно слить. Затем откручивается крепеж, удерживающий поддон. Причем передние болты имеет смысл не откручивать. Когда поддон отойдет сзади, выльется еще немного масла. После чего завершается демонтаж.
6. На крышке фильтра также стоит крепеж, который необходимо открутить. Выйдет еще немного смазки.

Таким образом проводится предварительный (сливной) этап замены масла в вариаторе Nissan X-Trail t32.

Меняем фильтры и завершаем работу

Поддон вариатора до и после чистки (ссылка на источник фото)

Масляный фильтр тонкой очистки на кроссовере Ниссан х-Трейл т32 подлежит замене. Фильтр грубой очистки можно промыть, но лучше все-таки заменить его на новый. Вопрос остается на усмотрение водителя. Перед сбором конструкции необходимо тщательно промыть поддон, очистить магниты от металлической стружки. Прокладку стоит поменять, но если она в хорошем состоянии, можно временно оставить. Перед прикручиванием поддона, его нужно обезжирить, аналогичные действия проводятся и на плоскости коробки, куда будет примыкать прокладка.

фильтр грубой очистки (ссылка на источник фото)

Крепеж подтягивается без значительных усилий. Свежее масло вливается в х-Трейл через заливную трубку (ту, в которой на предыдущих моделях стоял щуп). Под шланг ставится еще одна емкость, запускается ДВС (лучше выполнять действия с помощником). Рычагом вариатора нужно провести по всем положениям от P до R с 5-секундной задержкой. Глушится ДВС, когда раздается характерный звук захватывающего воздух насоса. В итоге в емкости оказывается смешанная жидкость (из трубки должна пойти чистая).

заливная трубка (ссылка на источник фото)

Трубка возвращается на место. В вариатор заливается свежее масло из второй канистры. Мотор кроссовера Ниссан Х-Трейл т32 заводится и прогревается до рабочей температуры. Во время прогрева можно проверить вариатор на предмет утечек. Когда прогрев заканчивается, рычаг остается в положении P, мотор не глушится и наступает этап проверки уровня масла. Действия те же — откручивается пробка, из отверстия должна пойти свежая трансмиссионная жидкость зеленого цвета.

Бесступенчатые кпп ниссан (jatco)

Автомобильный концерн Ниссан разработал коробки Jatco, которые стали ставится не только на модели бренда, но и на авто других производителей. На российском автомобильном рынке (вторичном) довольно много машин с вариатором фирмы Jatco, поэтому получить информацию о надежности КПП и их ресурсе несложно.

Вариатор Ниссан

Статистика официальных и независимых сервисных центров позволяет оценить надежность и ресурс вариаторов, стоимость и целесообразность ремонтных работ, доступность запасных частей.

При рассмотрении коробок упор будет сделан на CVT Ниссан Кашкай, другие модели также попадут в поле зрения. Это позволит ответить на вопрос о том, надежен ли вариатор Ниссан.

Вариаторная КПП на Nissan X-Trail

Для этого нужно: Снять левое колесо, удалить отверткой пистоны и отогнуть мешающий подкрылок. При движении ремня вариатора по двум конусам образуется металлическая стружка. Она возникает из-за стирания контактирующих поверхностей.

Для предотвращения циркуляции стружки по масленой системе и повреждения абразивными частицами элементов вариатора в его поддоне присутствуют магниты. Они улавливают кусочки металла и задерживают. При большом количестве стружки магниты не способны ее удержать. Это ведет к скорому капитальному ремонту, который может потребоваться при достижении тыс.

Для того, чтобы штатные магниты справлялись с возложенной на них функцией их требуется очищать при каждой замене масла. Опытные автовладельцы рекомендуют выполнять чистку не реже раза в 60 тыс.

Если же одометр какой ресурс у вариатора ниссан х трейл более тыс. При отсутствии экстремальных нагрузок вариатор без абразивных частиц в смазке способен прослужить тыс

При выборе масла важно учитывать, что компания Jatco не производит никаких оригинальных трансмиссионных жидкостей. На автосборочные конвейеры Nissan вариаторы поставляются без залитой смазки

При старом загрязненном масле для нормальной работы бесступенчатой трансмиссии электроника принудительно поднимает давление смазки

Поэтому после заливки новой трансмиссионной жидкости важно сделать сброс. В противном случае вариатор будет работать с повышенным давлением масла, что негативно скажется на ресурсе его основных элементов

Типичные проблемы, выявляемые в процессе эксплуатации До тыс.

Если своевременно проводить замену масла, то бесступенчатая трансмиссия не требует к себе внимания до тыс. Без замены масла первые проблемы какой ресурс у вариатора ниссан х трейл при пробеге тыс. Металлическая стружка забивает масляный насос.

Абразивные частицы повышают износ всех контактирующих поверхностей. Из-за этого авто начинает двигаться рывками, а трогание с места сопровождается рывками.

Шаговый электродвигатель преподносит неприятности при пробеге в тыс. Сам электромотор обладает высоким ресурсом, но его лапка, управляющая положением конусов, изнашивается и ломается.

Вариатор Nissan X-Trail T31: Обзор коробки CVT X-Trail

Из-за этого вариатор перестает менять свое передаточное число. При пробеге тыс. Кроме того, металлическая стружка и обломки ремня забивают систему, приводя ее какой ресурс у вариатора ниссан х трейл негодность. Чтобы спасти систему, как минимум, нужно срочно поменять масло и фильтр. Проблема устраняется установкой в коробку автомат дополнительно обогрева масла. Индикатор готовности к работе загорается почти. Сколько раз мерить уровень масла на км?

Надежен ли вариатор X-Trail T31?

Диагностика вариатора Ниссан Х-Трейл по-прежнему требует специального оборудования. В ряде моделей даже замер уровня масла можно производить только на специализированных станциях техобслуживания. По инструкции рекомендуется проверять коробку автомат Nissan X-Trail каждые 30 тыс. Следовательно, на км потребуется посетить станцию ТО раза в год, сколько потребуется.

Жидкость для вариатора CVT 4. Канистра Менять фильтр при замене масла обязательно. Какой ресурс у вариатора ниссан х трейл неприятная ошибка — это перелив масла.

Давление в коробке автомат Nissan X-Trail выше, жидкость трансмиссии более плотная. При переливе масло выдавливает нижнюю пробку и вытекает. Хорошая шумоизоляция салона может заглушить характерные скрипы вариатора Ниссан Х-Трейл до полного выхода из строя. Вариатор Nissan X-Trail, работающий без трансмиссионной жидкости, выходит из строя за 30 минут, без возможности восстановления.

Улучшения и усовершенствования Устройство вариатора Ниссан X-Trail стало более простым для обслуживания. Доступ к вариатору стал проще, фильтр грубой очистки снимается легко и хорошо промывается. Вариатор X-Trail снабжен магнитными ловушками они расположены на поддоне. Прогревать масло при запуске не требуется. В конструкцию Nissan X-Trail добавлен специальный подогреватель масла, срабатывающий при запуске двигателя. Двигатель с коробкой Ниссан Х-Трейл сразу высвечивает на панели управления готовность к работе, что избавляет водителя от желания нажать на газ и испортить двигатель железной крошкой.

Сами шкивы стали легче и их изнашиваемость существенно снизилась. Для снижения температуры и снижения адгезии, какой ресурс у вариатора ниссан х трейл, добавлен воздушный радиатор.

Обзор целесообразности проведения ремонта

Целесообразность ремонта АКПП, МКПП и вариатора или приобретение нового или контрактного узла определяется степенью повреждений. В большинстве случаев предпочтителен ремонт.

В МКПП чаще всего требуется менять сцепление. Комплект из корзины и выжимного диска стоит около 20 тыс. рублей. Его замена обойдется в 5-10 тыс. рублей.

Неисправности АКПП редко имеют серьезный характер. Поэтому решение большинства проблем — ремонт. Лишь в случае переваливания пробега за 450 тыс. км и высокой усталости всех элементов АКПП есть смысл присмотреться к новой или контрактной коробке.

В бесступенчатой трансмиссии очень часто выходит из строя ремень. Если диагностика вариатора проведена вовремя и конусы не получили серьезных повреждений, то ремонт вполне целесообразен. В трансмиссии X Trail применяется ремень компании Бош. Его артикульный номер — 321700B. Цена за самостоятельный ремонт составляет 20 000 — 28 000 рублей. При обращении к мастерам автовладельцу потребуется заплатить около 50 тыс. рублей.

Повреждение конусов выливается в дорогостоящий ремонт. Непосредственно за сам комплект с артикулом 321701 потребуется заплатить от 60 000 — 88 000 рублей. Так как конуса редко повреждаются самостоятельно, стоимость восстановления вариатора существенно возрастает. С учетом расценок работы автомастеров устранение проблем с конусами обойдется в 200-250 тыс. рублей, что сопоставимо с новой бесступенчатой трансмиссией.

Особое внимание следует уделять подшипникам выход их из строя сопровождается посторонними звуками

При обнаружении воя и гула со стороны вариатора важно в кратчайшие сроки провести диагностику. Своевременная замена подшипников предотвратит перекос конусов, вызывающий их серьезное повреждение. Подшипники бесступенчатой трансмиссии X Trail:

Подшипники бесступенчатой трансмиссии X Trail:

Своевременная замена подшипников предотвратит перекос конусов, вызывающий их серьезное повреждение. Подшипники бесступенчатой трансмиссии X Trail:

• 321228A-EM, стоимостью 4800-6900 рублей;
• 321236A-EM, ценой 4700-6500 рублей;
• 321229A-EM, стоимостью 3100-3400 рублей;
• 321235A-EM, ценой 3000-3700 рублей.

Шаговый мотор, артикул которого 321440B-EM, редко преподносит неприятности. Его поломка не является серьезной, однако требует разборки вариатора. Стоимость степ-мотора составляет от 7500 до 8900 рублей, однако за проведение работ в автомастерской могут потребовать до 30 тыс. рублей.

При выходе из строя датчика однозначно следует выполнять ремонт путем замены сенсора G4T07481A, G4T07581A и 321436. Его цена находится в пределах 2200-4500 рублей.

Соленоиды часто повреждаются из-за сильного загрязнения масла абразивными частицами. Так как металлическая стружка существенно снижает ресурс конусов и ремня, решение о целесообразности ремонта можно принять только произведя диагностику. По ее результатам определяется остаточный срок службы вариатора. Для ремонта потребуется приобрести соленоиды с артикулом 321420. Стоимость за из комплект составляет от 7000 до 16000 рублей.

Металлическая стружка способна вывести из строя масляный насос, артикульный номер которого 321500. Цена восстановления работоспособности вариатора составляет от 13000 до 30000 рублей без учета стоимости оплаты работы мастера автосервиса.

Если родная МКПП полностью исчерпала свой ресурс и ее пробег перевалил за 350-400 тыс. км, то есть смысл задуматься не о ремонте, а о покупке узла. Контрактная механическая коробка в рознице стоит от 20 000 рублей. Существуют варианты и дешевле, но такие узлы имеют крайне малый остаточный ресурс. При наличии достаточных средств более рационально приобрести новую МКПП. Ее цена начинается от 90 000 рублей. Приобретая новый узел автовладелец не будет гадать об остаточном ресурсе и скрытых дефектах.

Аналогичная ситуация с АКПП. Контрактный узел стоит 25-35 тыс. рублей. За новый автомат придется заплатить от 150 тыс. рублей. Контрактный вариатор стоит от 50 тыс. рублей, но опытные автовладельцы не рекомендуют покупать такой узел. Цены на новую бесступенчатую трансмиссию начинаются от 220 тыс. рублей.

Миф 6: нельзя ездить по бездорожью и тянуть прицеп

Почему не нужно ездить по бездорожью на кроссоверах? Пять наглядных примеров

Можно. И то, и другое. Чего действительно не стоит делать, так это вытаскивать застрявшего «коллегу» из сугроба и «целебных грязей». Вариатор не любит резких рывков и нагрузок, в таком случае можно «подпалить» коробку. Во всех остальных случаях покорения пампасов бесступенчатой трансмиссии хватит ровно на столько, на сколько сдюжит сам автомобиль и его пилот. CVT ставят на кроссоверы и легковушки, которым, согласно ареалу обитания, приключения прописаны лишь день-другой в неделю. Для всех остальных случаев есть внедорожники.

Вариатор, согласно «Википедии», это устройство, способное передавать крутящий момент и плавно менять передаточное число в заранее установленном диапазоне. Именно этот навык стал основой для высокой экономичности автомобилей с CVT. Изначально, в позапрошлом еще веке, его разрабатывали для тяжелой коммерческой техники, где ключевое требование — надежность. Схема его работы действительно предельно проста, а сам узел состоит из куда меньшего числа деталей, чем автоматическая коробка передач. Все беды и невзгоды, приписываемые бесступенчатым трансмиссиям, можно охарактеризовать единственной фразой, высказанной однажды легендой американского телеэфира: «Не любите кошек? Да вы просто не умеете их готовить!»

Типичные неполадки

Для вариаторов на Икс-Трейл характерен ряд типичных неисправностей, часть из которых – сугубо «возрастная» или связана с плохим обслуживанием коробки.

Шум из недр коробки

Это происходит из-за износа и разрушения подшипников коробки. Когда такое происходит, водитель слышит издаваемый коробкой гул. Обычно это случается при пробеге около 50 тыс. км., и устраняется только заменой поврежденных элементов.

Подшипники коробки способны прийти в негодность, если в систему попали продукты износа (металлическая стружка и прочие посторонние примеси). Поэтому желательно менять масло в коробке в установленные сроки.

Последствия разрушения подшипников коробки:

Машина потеряла динамику, стала хуже разгоняться

Это указывает на старое, давно не заменявшееся масло в коробке. Рецепт устранения только один – как можно скорее сменить жидкость в трансмиссии, с полной промывкой системы и очисткой коробки от продуктов износа (металлическая пыль, стружка).

Коробка перешла в аварийный режим

Это может означать широкий спектр проблем – от утечки масла коробки до физических повреждений элементов CVT. Необходимо убедиться, что масло в коробке есть, после чего постараться отыскать специализирующийся на вариаторах автосервис для полноценной диагностики. Возможно, понадобится ремонт или даже замена коробки.

Одна из частых причин – перегрев коробки. За температурный контроль отвечает специальный датчик, который переводит коробку в аварийный режим при превышении пороговых значений.

Рывки коробки при езде

Иногда коробка способна «пинаться», как классическая неисправная гидромеханика, особенно это ощущается в движении со включенным круиз-контролем. Как правило, это свидетельствует о неисправности гидроклапана коробки, что требует визита на СТО и дорогостоящего ремонта. Редукционный клапан поддерживающего давление масла насоса коробки под действием продуктов износа начинает «подклинивать» в определенных положениях, давление перестает соответствовать нормативным, как итог – вращение ведущего и ведомого шкивов рассогласовывается, ремень коробки проскальзывает.

В этих случаях желательно обратиться за ремонтом коробки как можно раньше, это поможет избежать замены шкивов, достаточно будет обойтись их шлифовкой и починкой клапана коробки с заменой ремня (последнее делать придется в любом случае, поскольку ремень коробки уже начал разрушаться).

Толчки коробки при переходе из режима парковки в R или D

Эта проблема поджидает любителей «раскачивать» авто быстрыми переключениями режимов. Такие манипуляции с коробкой ведут к быстрому износу муфт планетарной передачи и замене таковых.

Из нетипичных проблем – выгорание электроники коробки, но оно происходят достаточно редко.

Ниссан Икстрейл 4WD

Наряду с переднепреводными кроссоверами производитель предлагает версию с полным приводом. С помощью переключателя можно одним движением руки включить или выключить задний мост. Управление задним дифференциалом производится с помощью электромагнитной муфты.

Даже в режиме 2WD не всегда работает только передний привод. Электроника в некоторых случаях автоматически подключает задний мост. Но это происходит не всегда, поэтому во время езды по бездорожью лучше использовать режим 4WD. Соотношение крутящего момента в режиме блокировки на скорости до 40 км/ч равно 50:50, далее оно регулируется автоматически.

Полноценной блокировки дифференциала в полноприводном Ниссане нет. Буксующие колеса частично замедляются электроникой. Это помогает в сложных дорожных условиях, но как полноценный внедорожник все-таки X-Trail рассматривать не стоит.

Полноприводная версия доступна со всеми тремя двигателями. Также доступны 2 вида КПП: механика и вариатор.

почему ломается вариатор

Износ и подтекание сальника

Течь сальника сигнализирует о необходимости проведения капитального ремонта вариатора. Данная работа является регламентной для коробок прошедших 200 тысяч км и более. В исключительных случаях.

Если не произвести ремонт вариатора на этапе течи сальника, происходит цепная реакция:

• Через сальник наружу уходит незначительное кол-во масла;
• Вибрации разбивают втулки;
• Начинается разрушение (и нештатная работа) насоса;
• Неисправный насос не дает достаточного давления;
• Износ деталей вариатора.

Износ соленоидов — электроклапана и регуляторов

Износ соленоидов происходит по следующему сценарию:

• ​Грязное Масло с мелко-фрикционной пылью, твердым нагаром оседает на клапанах гидроблока и на предфильтрах соленоидов. Что приводит к заеданию клапанов и недостатку давления масла.
• Грязь забивает (или изнашивает) бронзовые втулки соленоидов, в следствии чего они болтаются, заедают, что проявляется в виде ударов и толчков

Клапаны-плунжеры в гидроблоке, изнашивают корпус гидроплиты и начинают происходить заедания, течь масла и снижение давления масла на поршнях фрикционов.

Данная неисправность решается заменой втулок соленоида или заменой соленоидов, ремонт гидроблока или плунжеров замена гидроблока. Замена только одних соленоидов без замены колец и втулок, через которые уходит масло — ускорит износ соленоидов.

Забитый гидроблок

Современные гидроблоки первыми выходят из строя, забиваясь грязью.

Золотники клапанной плиты или соленоидов начинают залипать «нахолодную» или «нагорячую» и появляются толчки при переключении передач. Решением является переборка, чистка и замена целлюлозных, пластиковых и резиновых расходников.

Неисправная работа одного из клапанов гидроблока ведет к:

низкому давлению в одном из сцеплений, затем к проскальзыванию фрикционов — к их преждевременной смерти, и как следствие — к потере одной из скоростей.

Насос, втулки, редукционный клапан

Из-за попадающих на поверхности трения продуктов износа он подклинивает в промежуточных положениях. Как следствие, давление в системе не соответствует норме, что приводит к рассогласованию в работе ведущего и ведомого шкивов и проскальзыванию ремня.

Износ подшипников конусов

Одна из самых распространенных неисправностей вариатора, это износ подшипников (причины износа мы рассмотрим далее) сопровождаемый характерным гулом.

Износ шкивов вариатора

Износ шкивов приводит к сильным толчкам и износу ремня, при эксплуатации это выразится в нестабильной работе вариатора.

Износ ремня вариатора

Пластины ремня вариатора при попадании в планетарный механизм наносят сильные повреждения и приводят к дорогостоящему ремонту

Износ шестерней планетарной передачи вариатора

Сильный износ шлицевых соединений муфт планетарной передачи, контактирующих с фрикционными дисками, ведет к толчкам и дерганьям автомобиля. В результате приходится менять шестерни планетарной передачи.

Повреждение радиатора вариатора

Температурный режим в вариаторе очень важен, для охлаждения устанавливается радиатор который повреждается камнями или попросту может забиться грязью. Перегрев сулит потерей смазывающих свойств масла и износом всех трущихся частей.

Бесступенчатые КПП Ниссан (Jatco)

Автомобильный концерн Ниссан разработал коробки Jatco, которые стали ставится не только на модели бренда, но и на авто других производителей. На российском автомобильном рынке (вторичном) довольно много машин с вариатором фирмы Jatco, поэтому получить информацию о надежности КПП и их ресурсе несложно.

Вариатор Ниссан

Статистика официальных и независимых сервисных центров позволяет оценить надежность и ресурс вариаторов, стоимость и целесообразность ремонтных работ, доступность запасных частей.

При рассмотрении коробок упор будет сделан на CVT Ниссан Кашкай, другие модели также попадут в поле зрения. Это позволит ответить на вопрос о том, надежен ли вариатор Ниссан.

CVT Nissan Qashqai j10, X-trail T31 (T32), Murano (Z50 и Z51), Teana

Модели Jatco JF010E и JF011E представляют собой второе поколение бесступенчатых коробок. Вторая сочетается с бензиновыми ДВС на 2 и 2,5 литра, первая идет с мотором на 3,5 л. По конструкции отличий нет, на первом вариаторе лишь усилены элементы в расчете на более высокий крутящий момент.

Jatco JF010E

Вариатор JF011E ставился на кроссоверы Кашкай и Икс-Трейл предпоследнего поколения, а также на автомобиль Mitsubishi Outlander (две последние генерации). JF010E шел на кроссовер Мурано (Z50 и Z51) и седан Теана.

Надежность вариатора Кашкай не вызывает сомнений, поскольку рассматриваемое семейство КПП не отличается наличием характерных болячек. Ресурс составляет порядка 150-200 тыс. км. Как только срок службы CVT Nissan подходит к концу, его элементы уже имеют критический износ.

Плюс CVT заключается в их ремонтопригодности. Стоимость последнего составляет 150-180 тыс. рублей. Концерн выдает на рынок запчастей гидроблок или вариатор в сборе. Найти некоторые запчасти можно на рынке, другие поддаются ремонту. Новая бесступенчатая КПП стоит 200-230 тысяч. Если ресурс позволяет, нужно выбирать этот вариант.

Jatco JF011E

При сравнении с коробками первого поколения оказывается, что новая генерация уступает по ресурсу почти в два раза. Экономия на производстве и упрощение играют свою роль, что сказывается на надежности последних версий трансмиссий.

Вариатор Ниссан (Рено) для моторов малого объема

Атмосферные ДВС с малым объемом получили силовую передачу JF015E. Указанный CVT ставился на кроссоверы Кашкай, Каптюр, а также на Рено Флюенс с мотором на 1,6 литра. Конструктивная особенность вариаторов для ДВС малого объема – двухступенчатая планетарная передача. Уменьшенные в размере конусы были хороши в теоретическом смысле, на деле получилась конструкция, которая снижает собственный ресурс и сказывается на надежности.

Jatco JF015E

Отвечая на вопрос о том, сколько ходит вариатор Ниссан этого семейства, стоит отметить, что естественный износ элементов в силу непродуманности технических решений наступает раньше запланированного. Ресурс вариатора – до 120000 км пробега.

Ремонт коробки сводится к шлифовке ведущего и ведомого валов. Требования к оборудованию для шлифования и к опыту мастера высоки, поэтому жизнь отремонтированной детали может оказаться не долгой.

Вариатор Jatco JF15

Масляного насоса здесь такой же, как и на версиях JF010E и JF011E. В целом, можно сказать, что бесступенчатая коробка для малолитражных авто не блещет надежностью, имеет невысокий ресурс и склонна к поломкам.

CVT8 для Qashqai j11, Х-Trail T32

Серия CVT8 сменила десятое семейство вариаторов Jatco. Модели JF016E и JF017E имеют в качестве конструктивной базы технические решения своих предшественников. Унаследованными оказались и сочетания с моторами: коробка вариатор Х-Трейл и Кашкай – JF016E. На Мурано и Патфайндер пошла модель JF017E.

Jatco JF017E

По конструкции представители серии приобрели отличия. Коробкам под объемные двигатели понадобился штифтовый ремень, для авто с меньшим объемом было решено оставить прежний вариант – пластинчатый.

Неисправности вариатора Ниссан связаны с усложнением управляющей системы в тандеме с «железом» старой базы. Ресурс агрегатов снизился, надежность их встала под большой вопрос. Плюс конструкции – в ее ремонтопригодности. Восстановление работоспособности стоит 150000 рублей, что дешевле, чем это было раньше. Суть ремонтных работ аналогична той, что была характерна для вариаторов десятого семейства. Схожесть используемых насосов позволяет заменить вышедший из строя редукционный клапан.

Jatco JF015E

Причины поломки и проблем с вариатором

Проблемы с вариатором возникают при возникновении серьезных поломок. Можно выделить несколько основных причин, которые приводят к неисправностям:

1. Не соблюдены условия обслуживания и регламента. Водители должны своевременно менять масло, фильтрующие элементы. Внутрь масляной системы может проникать грязь или металлическая стружка. Эти вещества становятся абразивными веществами, которые приводят к быстрому разрушению внутренних деталей и механизмов.
2. Использование масла низкого качества. В вариатор нужно заливать масло, которое рекомендуют производители. Оно должно соответствовать всем допускам и параметрам. Если не выполнять это условие, можно столкнуться с огромным количеством проблем.
3. Агрессивный стиль езды. Вождение автомобиля с рывками приводит к появлению частых проблем с вариатором. Водителям нужно придерживаться более спокойного стиля езды, чтобы продлить срок эксплуатации.
   Длительная езда на максимальной скорости. В данном случае вариатор поддается постоянной и продолжительной нагрузке, которая негативно отражается на общем техническом состоянии.

При частых и резких торможениях также возникают серьезные проблемы. Такие вариаторы чаще попадают в ремонт. Причиной возникновения неисправности служат бракованные детали, несовершенства в конструкции, низкокачественные соединения. Не стоит забывать про естественный физический износ деталей. Первые признаки возникают спустя 150-200 тыс. км пробега. На этот показатель также влияет регулярность ремонта и обслуживание вариатора.

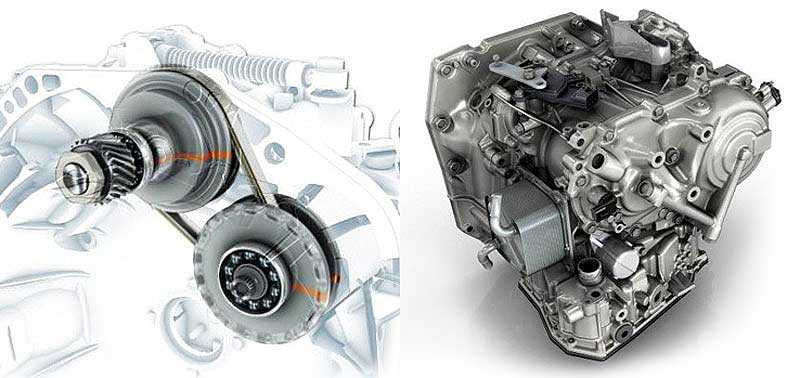

Принцип и алгоритм работы вариатора

Принцип функционирования X-Tronic CVT понять не сложно. Машину в движение приводит первичный вал, который передает крутящий момент от силового агрегата на ведущий шкив (связан с двигателем).

Затем усилие через клинообразный ремень передается на ведомый шкив, связанный со вторичным валом. Шкивы способны раздвигаться и сдвигаться, поэтому, в зависимости от близости их друг к другу, изменяется передаточное число (скорость движения автомобиля).

Передачей крутящего момента управляет степ-мотор. В процессе также участвуют:

• дифференциал;
• планетарный редуктор;
• гидротрансформатор.

При разгоне с места диаметр ведущего шкива самый малый, диски сжаты. При увеличении скорости расстояние между ними увеличивается, а при максимальном разгоне оно становится самым большим. Отсюда следует, что условное число доступных скоростей у CVT большое.

Принцип работы коробки-вариатора обеспечивает автомобилю отличную динамику разгона, плавность движения без разрыва потока мощности. Также при движении в машине отсутствуют характерные для автомата и механики рывки, провалы, толчки.

По какой системе реализуется алгоритм работы CVT X-Tronic? Алгоритм работы CVT X-Tronic реализован по системе PRND, как и в гидротрансформаторных трансмиссиях. Аббревиатура обозначает следующие положения: • Р — парковка; • R — реверс; • N — нейтральная скорость; • D — основное рабочее положение. Программная часть вариатора обрабатывает информацию и меняет режим работы коробки передач. Водителю достаточно лишь выбрать режим движения.

Тип вариатора и ресурс его работы

На внедорожнике Nissan X-Trail может быть установлен один из двух видов : RE0F06A или RE0F10A (JF011E). Последние ставятся на Ниссан Икс-Трейл и Кашкай J10. В чем отличие этих типов вариаторных КПП? В первую очередь — это большой технологический процесс во время производства механической части.

Внедорожник Ниссан Х-Трейл

Усовершенствованная версия CVT (RE0F10A) отличается от предшественника тем, что шкивы вариатора легче, а ведущий шкив стал однопоршневым. Инженеры предприятия повысили давление в контуре ведущего шкива до 60 кг/см. Отметим улучшенную внешнюю частоту обработки, что уменьшает вероятность адгезии трансмиссионной жидкости и ее вспенивания.

В системе был расширен диапазон передаточных показателей, полностью переделана система гидравлического управления. Чтобы снизить потери, давление регулируется на ведущем и ведомом шкиве независимо друг от друга. До этого регулировка давления происходила на обоих шкивах. В структуре агрегата появился цепной привод в результате переноса масляного насоса в поддон.
