Вариаторы для мотобуксировщика: регулировка вариаторов «сафари» и других моделей на мотобуксировщиках, правила установки вариатора ремня на мотособаку

Что такое вариатор Сафари

Вариатор Сафари для снегохода Тайга представляет собой бесступенчатую коробку передач клиноременного типа. Данное устройство выступает в качестве штатной трансмиссии для снегоходов Буран и Тайга, а также может устанавливаться в качестве замены на стандартные мотобуксировщики.

Бесступенчатая коробка появилась более 50 лет назад на автомобильном рынке. Со временем, войдя в повседневную жизнь автомобилистов, такой агрегат стали устанавливать на более компактную технику.

Принцип работы системы остался прежним, как и в автомобильных вариантах, однако габариты изменились в сторону уменьшения. Двигатели снегоходов имеют меньший объем, крутящий момент и габариты, соответственно, не требуют больших трансмиссий для передачи крутящего момента и мощности на свои гусеницы. Аналогичная ситуация и с мотобуксировщиками, где именно «паровозная» тяга без привязки к скорости разгона и мощностным показателям играет решающее значение. Следовательно, вариатор Сафари в сборе для снегохода должен обладать специфическими характеристиками:

Простота в обслуживании является одним из определяющих факторов при выборе техники. Учитывая небольшие габариты изделия и простоту конструкции данного вариатора, профилактические работы, небольшой ремонт и замену отдельных вышедших из строя частей потребитель может выполнять самостоятельно при наличии минимальных технических знаний и инструмента.
Дешевизна агрегата и запасных частей. Данная система предназначена для снегоходов и ее конечная стоимость в полном комплекте редко превышает 6 000 рублей. В сравнении с конкурентами данный показатель меньше в среднем на 15-20%.
Простота в установке также является важным параметром при эксплуатации. Замена производится с использованием специального инструмента и с последующей регулировкой. Также в сравнении с конкурентами данный тип не требует специальных ремонтных навыков (за исключением процесса регулировки, который довольно трудоемок).
Тяговые свойства данного вариатора по меркам снегохода высоки. Среди аналогичных устройств данный аппарат находится в лидерах, обеспечивая возможность буксировки нескольких взрослых пассажиров или груза массой до 150 кг при применении на буксировщике.

Высокая надежность не раз подтверждалась на практике владельцами снегоходов. Система рассчитана на работу при низких температурах и отлично подходит для такой местности. Даже при превышении максимальной массы тяги не раз агрегат справлялся с нагрузкой и при этом не выказывал конструктивных недостатков.

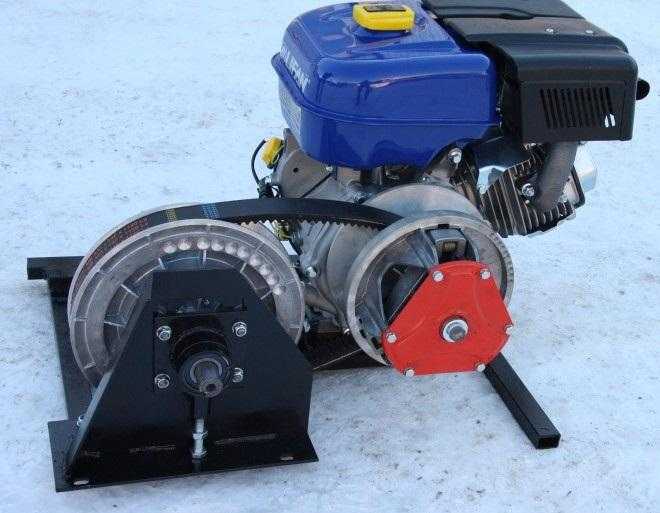

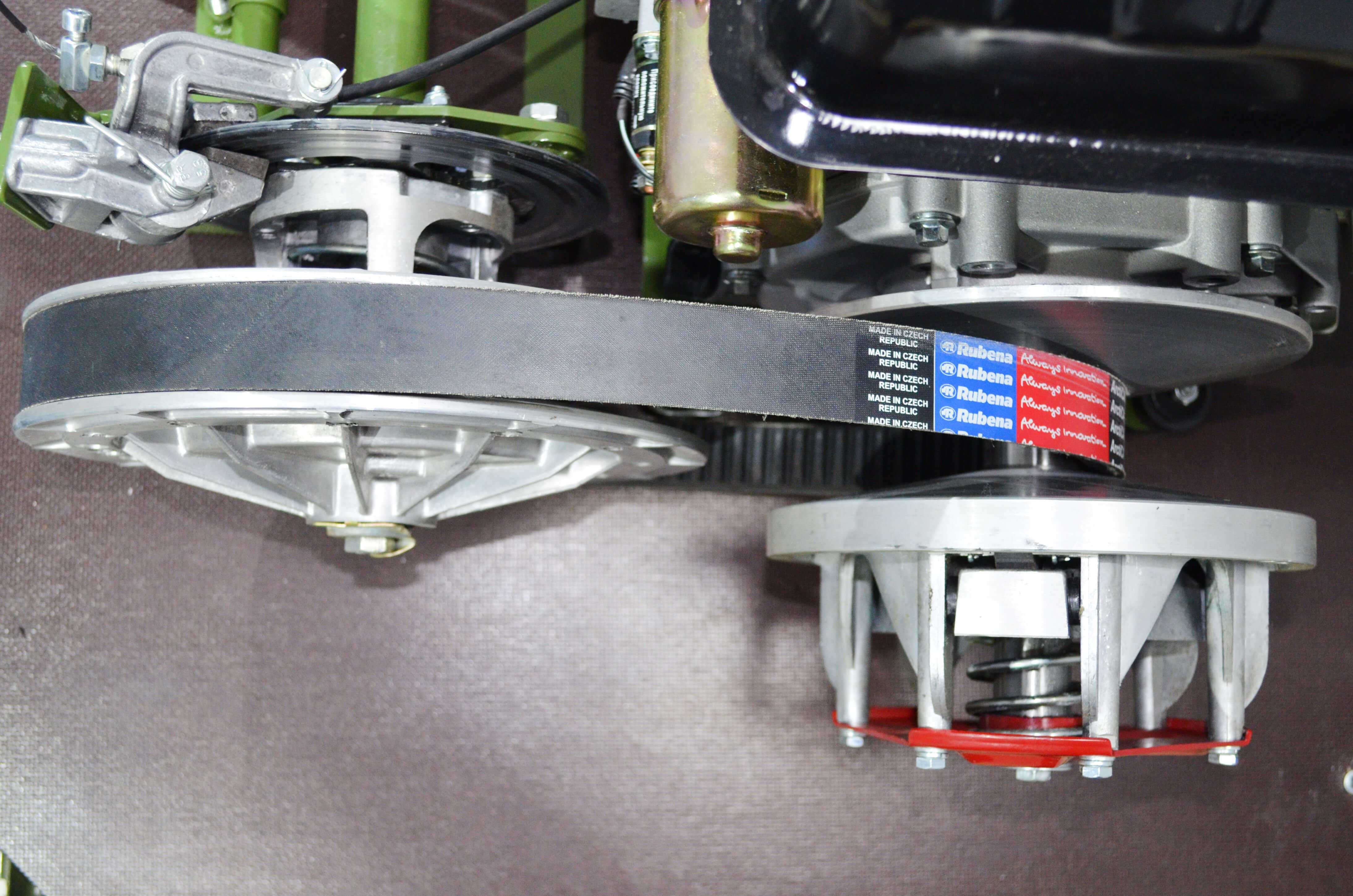

Устройство в собранном виде на фото.

Подробнее о назначении вариатора

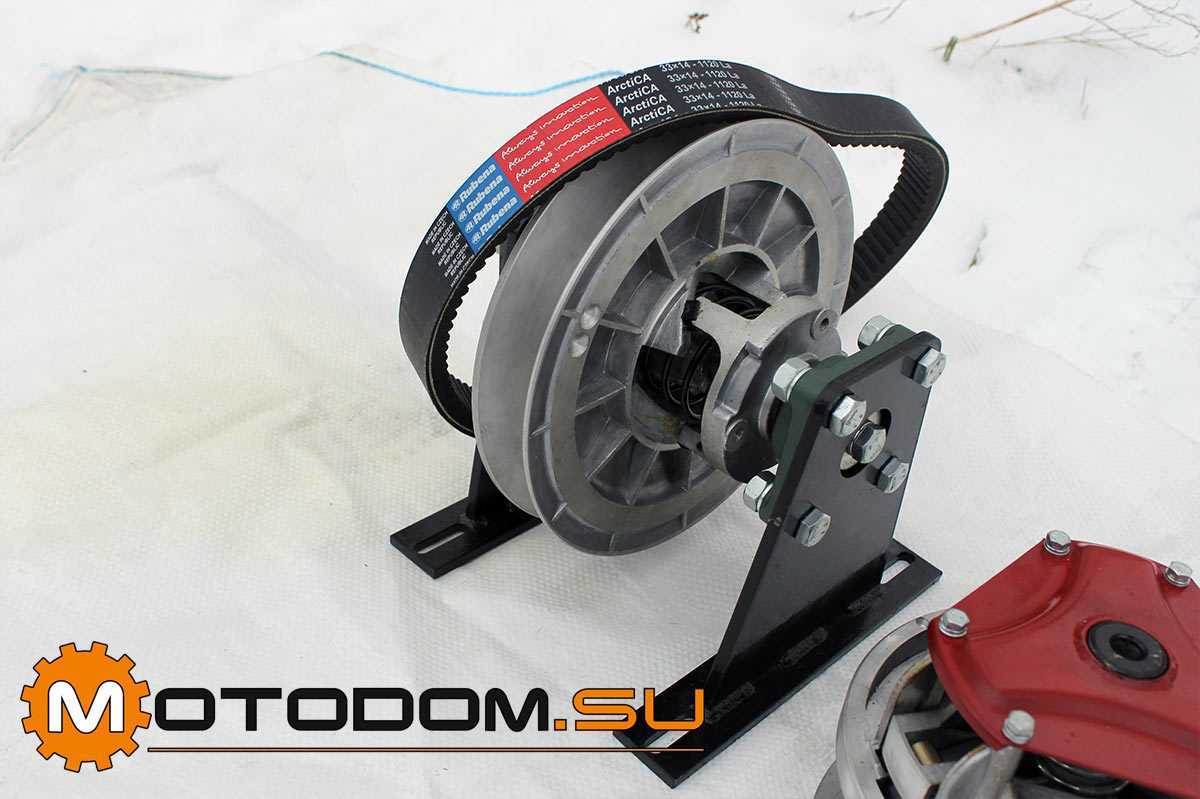

Вариатор «Сафари», применяемый на современной мото- и автотехнике (снегоходы, буксировщики, квадроциклы), представляет собой бесступенчатую клиноременную передачу. Конструкция вариаторной передачи, представленная на фото ниже, состоит из двух шкивов.

Вариатор осуществляет автоматическую регулировку передаточного числа по следующим параметрам:

сопротивлению движения «собаки»;
частоте вращения коленчатого вала движка мотобуксировщика.

В зависимости от сочетания на конкретный момент движения указанных выше параметров осуществляется автоматическая регулировка определенного передаточного числа вариатора. К тому же ведущий шкив клиноременной передачи выполняет функции сцепления и при снижении оборотов мотора ниже 1500 об/мин автоматом происходит отключение вала двигателя от промежуточного вала передачи.

Технические данные вариатора

Вариаторы Safari, применяемые на мотобуксировщиках, обладают следующими габаритными размерами:

диаметр ведущего шкива – 210 мм;
длина – 167 мм;
масса – 3,9 кг.

Регулировка вариатора Сафари

Принцип работы данного устройства заключается в действии центробежной силы при вращении коленвала двигателя. При достижении оборотов такого вращения в 2200 оборотов/минуту такая сила оказывает давление на грузики и конус, который начинает раскручиваться.

Затем приводной ремень под воздействием данной силы прижимается к конусу и передает крутящий момент. После прижимания снегоход начинает движение или увеличивает скорость. Особенность данной работы заключается не только в особом передаточном числе вариатора сафари, а в отсутствии ступеней благодаря конструктивной особенности коробки.

Регулировка вариатора на мотобуксировщик

Регулировка данного аппарата происходит при помощи специальных ключей и в соответствии с регламентом работы. Для этого нужно выполнить следующие действия:

Необходимо при помощи ключей выставить расстояние между ремнем и конусом. Такое расстояние предусмотрено производителем в 33 мм. При увеличении расстояния ремень будет находиться в ослабленном положении, что негативно скажется на тяговых свойствах. При перетягивании и уменьшении расстояния, воздействие на деталь станет чрезмерным.
Выставление прогиба приводного ремня. Данное расстояние должно составлять 32 мм. Этот параметр позволяет правильно выставить натяжение детали.

Регулировка вариатора Сафари на снегоход Буран и Тайга

После установки шкива на снегоход Вам необходимо произвести следующие регулировки:

Проверьте расстояние Б между кромками конусов 15 и 14 ведомого шкива. Для ремня 33х14х1120 оно должно быть 33±0,5 мм (см. рисунок). Правильность этой регулировки можно проверить, вложив ремень в канавку ведомого шкива, — ремень не должен выступать из канавки более чем на 2 мм. Если ремень выступает из канавки больше, чем на 2 мм, то отверните болт 18 и с помощью съемника демонтируйте неподвижный ведомый конус, снимите с вала шпонку 17, затем установите на вал одно или два кольца 16 из комплекта ЗИП. Произведите сборку в обратной последовательности. Установка одного кольца уменьшает выступ ремня из канавки на 2 мм.

Проверьте расстояние А между торцами неподвижных конусов шкивов, оно должно быть 55±0,5 мм. При необходимости отрегулируйте это расстояние перемещением двигателя в пазах подмоторного основания.

Установите ремень на снегоход, включите нейтраль и поверните ведомый шкив несколько раз, чтобы ремень вышел на внешний диаметр шкива. Проверьте натяжение ремня. Для этого приложите прямую планку к верхней ветви ремня и нажмите примерно в центре ветви с силой 10…11 кгс, при этом прогиб ветви ремня должен быть в пределах 32 ± 5 мм. Отрегулировать натяжение ремня можно можно тремя винтами 20 из комплекта ЗИП, ввернув их в резьбовые отверстия неподвижного ведомого диска 15.При использовании ремня 35х14х1120 прежде всего проверьте, что ремень не заклинивает между конусами регулятора на холостом ходу. Ремень должен опираться на вал шкива при наличии зазора между ремнем и конусами. Для увеличения этого зазора допускается установка регулировочных колец O40хO33х1 между упором и выступом вала.

Как отрегулировать

В своей конструкции, незначительно отличающейся от подобных устройств, вариатор «Сафари» имеет шкив, который специально отрегулирован под трапециевидный ремень. Он имеет параметры 1120*33*14 мм в длину, ширину и толщину соответственно. После окончательной установки механизма на валу двигателя транспортного средства, требуется полная проверка правильности регулировки следующих параметров:

Расстояния, заложенного между ременной деталью и краями конусов. Для этого следует проверить, какой промежуток остался до краев неподвижных конусов. Он должен быть не больше 55 миллиметров. Регулировка осуществляется с помощью смещения мотора в пазах, находящихся снизу. Также нужно проверить дополнительно расстояние от конусов ведомого шкива до ремня. Этот показатель по регламенту должен быть не больше 33 мм.
Натяжения приводного ремня. Во время выполнения процедуры устанавливают ремень, осуществляющий привод, на нейтральной передаче мотора. Затем проворачивают ведомый шкив несколько раз, до тех пор, пока приводной ремень не совпадет с наружным диаметром. Теперь можно проверить, насколько хорошо натянута ременная деталь. Это лучше всего выполнить с помощью планки, которая прикладывается к верхней поверхности ремня. При этом прогиб этого элемента должен составлять около 32 мм. После этих процедур проводят регулировку натяжение с помощью трех винтов, которые необходимо ввернуть в резьбовые отверстия, находящиеся на ведомом диске.

Если не получается выполнить правильную регулировку, и расстояние, описанное в регламентированной технической документации, не подходит по требованиям, то мототехника с вариатором «Сафари» после регулировки будет трогаться с места гораздо тяжелее. Это часто случается из-за износа какого-либо из элементов.

Специалисты советуют заранее посмотреть технические характеристики приводного ремня, которые устанавливаются на данном виде вариатора. Иногда его размер может равняться 35*14*1118. Тогда во время установки обязательно нужно соблюдать правильный размер промежутка между конусами шкивов и краями ремня. При этом ременная часть должна иметь упор на валу шкива. Когда зазор выполнен неправильно или его совсем нет, требуется установка дополнительных колец для правильной регулировки. Их обычно ставят между выступом вала и упором. В некоторых случаях устанавливается ремень, имеющий большую ширину. По техническим параметрам допускается применение такой запчасти. Если все выполнено правильно, то дополнительная регулировка вариатора не требуется.

Технические характеристики вариатора Сафари

Технические данные агрегата довольно типичны для своего класса, хотя по сравнению со своими ближайшими конкурентами и разнятся:

Диаметр устройства, учитывая его специфику работы в паре с двигателем снегохода, составляет 210 мм. Для данного класса этот параметр является стандартным в пределах допуска в 10-20 мм. Благодаря таким размерам данная система оптимально устанавливается в штатное посадочное место снегоходов Буран и Тайга, а также в абсолютное большинство мотобуксировщиков.
Длина составляет 167 мм, что также обусловлено спецификой устройства. Именно на такую длину рассчитано штатное посадочное место снегоходов с небольшими допусками. Это означает, что при установке владельцу не придется вносить какие-либо изменения в конструкцию и прилагать дополнительные усилия.
Максимальная буксируемая масса составляет 150 кг. Для снегохода это означает перевозку водителя и пассажира, для буксировщика перевозку груза в 1-2 полных тележках. Однако на практике нередки случаи, когда вариатор выдерживает и большие нагрузки без вреда для своего состояния.
Масса устройства составляет 3,8 кг, что облегчает его установку или демонтаж в случае неисправности. Также благодаря габаритам и штатным размерам установки вариатора Сафари позволяет без труда проводить ремонтные работы по замене вышедших из строя частей, а также регулировке ремней и шкивов.

Монтаж и демонтаж ведущего шкива

Установка шкива на хвостовике коленвала двигателя мотобуксировщика осуществляется с помощью резьбового соединения. Для этого подвижный конус необходимо сдвинуть, чтобы отверстие под вороток на валу стало доступно и с помощью воротка осуществить монтаж вариатора. Момент затяжки составляет 8-10 кГм.

Существует вариант исполнения, когда вариатор крепится с помощью шпонки. Для этого шкив вариатора со шпоночным пазом одевается на хвостовик вала с ответным пазом вместе со шпонкой. Шкив притягивается с помощью болта.

Для установки клинового ремня и защитного кожуха передачи следует обратиться к инструкции по эксплуатации мотобуксировщика.

Снятие шкива с коленвала двигателя с метрической резьбой производится в следующей последовательности:

снятие защитного кожуха вариатора;
снятие клинового ремня;
подвижный конус сдвигается в сторону так, чтобы стало доступно монтажное отверстие на валу;
конус стопорится с помощью распорки от обратного перемещения;
коленвал стопорится от проворачивания;
с помощью воротка вал отворачивается.

Для вариатора со шпоночным пазом процедура демонтажа выглядит следующим образом:

снятие защитного кожуха вариатора;
снятие клинового ремня;
шкив вариатора стопорится от проворачивания;
отворачивается фиксирующий болт;
снятие шкива с вала.

Вариатор сафари устройство и регулировка

Диаметр — 210 мм

Количество грузов — 3 шт

Вес груза — 115 гр

Захват груза — 2200 об/мин

Данный тип вариатора чаще всего устанавливается на отечественные и импортные снегоходы такие , как Буран. Продается почти в каждом магазине запчастей мототехники и знаком почти всем, кто сталкивался с эксплуатацией или ремонтом данного типа снегоходов.

Вариатор Сафари для снегоходов представляет собой автоматическую бесступенчатую клиноременную передачу. Вариатор состоит из двух шкивов – ведущего и ведомого. Ведомый шкив в комплект поставки не входит.

Вариатор осуществляет регулирование передаточного отношения по двум параметрам: частота вращения (обороты) двигателя и сопротивление движению снегохода. В зависимости от сочетания этих параметров при движении снегохода автоматически устанавливается определенное передаточное отношение клиноременной передачи.

Кроме того, ведущий шкив вариатора выполняет функцию муфты сцепления – при падении оборотов двигателя ниже 2200 об/мин происходит разобщение вала двигателя и коробки реверса.

Устройство и работа регулятора

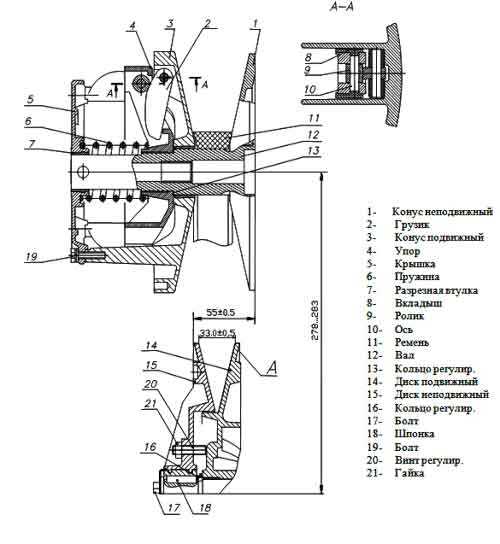

Центробежный регулятор состоит из неподвижного конуса 1 с валом 12; подвижного конуса 3 с грузиками 2, вращающимися на осях; упора 4 с роликами 9, по которым перемещаются грузики; крышки 5 и пружины 6, установленной между упором и крышкой. Неподвижный конус и упор соединены с валом правой резьбой. На коленчатый вал неподвижный конус наворачивается с помощью воротка (момент затяжки 8…10 кГм).

Пружина обеспечивает холостой ход вариатора, так как разводит конуса шкива при уменьшении оборотов двигателя или его остановке. На режиме холостого хода между ремнем и конусной поверхностью подвижного конуса должен быть зазор 1…3 мм, который регулируется кольцами 13, устанавливаемыми между упором и выступом вала.

Центробежный регулятор работает следующим образом: при вращении регулятора центробежные силы, действуя на грузики, стремятся повернуть их таким образом, чтобы отодвинуть подвижный конус от упора и сжать ремень в канавке шкива.

Центробежным силам противодействует возвратная пружина, действие которой грузики преодолевают, начиная с 2200 об/мин.

Дальнейший рост оборотов двигателя приводит к захвату конусами ремня и увеличению силы его сжатия и натяжения от нуля до рабочей величины, достаточной для передачи крутящего момента и преодоления сил сопротивления движению снегохода.

Монтаж и демонтаж шкива.

Для установки шкива наверните его на хвостовик коленчатого вала двигателя, сдвиньте подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и выполните затяжку воротком за вал. Момент затяжки 8…10 кГм. Установите ремень и кожух вариатора в соответствии с руководством по эксплуатации снегохода.

Демонтаж шкива с хвостовика коленчатого вала производится в следующей последовательности:

снять кожух вариатора;
снять вариаторный ремень;
сдвинуть подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и застопорить конус от обратного перемещения с помощью распорки между подвижным конусом и упором;
застопорить коленчатый вал двигателя от проворачивания с помощью металлического предмета, установленного под зуб шестерни электрозапуска;
отвернуть вал, пользуясь воротком.

Регулировка вариатора сафари Safari

Приобретенный Вами шкив вариатора отрегулирован под ремень 33х14х1120La фирм Optibelt, Dayco или Rubena. Допускается применение ремня 34,5х14х1120 без дополнительных регулировок.

После установки шкива на снегоход Вам необходимо произвести следующие регулировки:

Неисправности вариатора Сафари

К самым частым неисправностям, которые иногда проявляются при неправильной эксплуатации, относятся:

Некорректный монтаж устройства, что может привести к механическим повреждениям, работе с неверным передаточным числом вариатора Сафари, а также выходу из строя самого двигателя из-за перегрузок.
Заклинивание шкивов при больших перегрузках или отсутствии постоянной профилактической смазки. Такая неисправность ведет к полной замене всего аппарата.
Стирание вкладышей от отсутствия смазки, или из-за потери своих свойств в связи с перегрузкой или от старости.

Такие проблемы распространены более всего и требуют своевременной профилактики состояния вкладышей и их замены.

Как отличить подделку?

Купить оригинальный вариатор Арктик очень просто, его легко отличить по надписи, отлитой на внешней крышке.

Чистота обработки частей вариатора, отсутствие микротрещин, повышает доверие к качеству изделия у потенциальных покупателей.

Крышка вариатора крепится шестью болтами М6 (разной длины), и снимается без труда в отличие от поддельного Арктика.

В центре крышки имеется отверстие, в котором виден торец неподвижного вала вариатора.

В отверстие крышки запрессовано медно графитовое кольцо, обеспечивающее скольжение крышки по валу — контрафактные Арктики такого кольца часто не имеют, либо оно сделано из другого материала.

Что представляет собой вариатор

Вариатор представляет собой бесступенчатую систему механизмов для передачи вращения от двигателя к рабочим частям машины, которая имеет внешнее управление и дает возможность автоматически менять передаточное число. При этом в соответствии с внешним усилием и оборотами мотора выбирается наилучшее значение, позволяющее использовать наиболее результативно его мощность. Такой тип устройства бывает разных конфигураций, однако для авто используются самые распространенные виды: тороидный и клиноременной.

Тороидный вариатор. Вариатор тороидного типа имеет несколько необычный алгоритм действия. Передача усилия происходит с помощью особых роликов, которые имеют форму тора и находятся на одной оси. Для изменения передаточного числа в данной системе необходимо поменять расположение роликов. Если нужна наибольшая тяга, то следует развернуть роликовые зажимы в направлении ведомого вала. При таком положении диаметр контакта вала и ролика будет наименьшим, а с ведомым валом – наибольшим. Во время увеличения скорости необходимо уменьшить число и увеличить вращение, поэтому ролики поворачиваются в сторону ведущего вала. Происходит смена диаметров контакта на противоположные.
Клиноременный вариатор. Вариатор клиноременного вида применяется на протяжении длительного времени. К основным элементам относятся два раздвижных шкива и ремень трапецеидальной формы, который их соединяет. При сдвигании половинок ведущего шкива происходит выталкивание ремня наружу (словно клин). При этом становится больше радиус шкива, по которому движется элемент, а, следовательно, и передаточное число будет выше. В случае раздвигания половинок ведомого шкива ремень упадет внутрь, радиус движения станет меньше, соответственно и передаточное значение уменьшится. Когда оба шкива останутся в промежуточном положении, передача будет прямой.
На самом деле в данном случае нет передачи как таковой, есть только передаточное число, которое плавно понижается либо повышается согласно «заданному значению». В результате отсутствуют толчки при начале движения и переключении. Хотя, по сути, никаких переключений нет, вариатор плавно и без перерыва меняет передаточное значение в момент увеличения или снижения скорости машины.

Тут возникает резонный вопрос о том, какой использовать ремень при его замене в вариаторе? Естественно, обычная полоска из резины и ткани не подойдет, потому что ее составляющие достаточно непрочные – не продержатся и 1 000 км. Для вариатора клиноременного вида применяют довольно сложные по составу ремни.

К примеру, это может быть стальная лента с особым покрытием. Возможно, комплект тросов из стали со сложным сечением, на которые надеты поперечные тонкие стальные пластинки, имеющие форму трапеции. Их края находятся в контакте со шкивами. Именно так был создан толкающий ремень, который передает мощность обеими половинами. Обычная резиновая полоска легко сложилась бы во время попытки передать предполагаемое усилие, а вот стальная лента будет сопротивляться деформации, то есть обретет жесткость.

Также можно использовать в роли клинового ремня широкую пластинчатую цепь из стали, которая соприкасается с соседними элементами при помощи боковых граней. Пример такой полосы можно увидеть в вариаторе автомобиля Audi.

Ведомый ШКИВ Снегоход Тайга

Снятие

Снимите кожух вариатора и ремень вариатора со снегохода.

Отверните болт 15, снимите стопорную шайбу 14, втулку 13, затем снимите ведомый шкив с вала вариатора.

Разборка

Для разборки ведомого шкива вариатора используйте приспособление для сжатия пружины (съемник полумуфты ведомого шкива вариатора).

Совместите штифт со шпоночным пазом

Проверка

7,9 Втулка

Проверьте на трещины, царапины и на свободное движение при сборке с неподвижным диском.

C помощью нутромера измерьте диаметр втулок 7 и 9.

Точка измерения должна быть, как минимум, в 5 мм от края втулки.

Если износ у втулки 7 более заданного, необходимо заменить подвижный диск со втулками, если у втулки 9 – заменить втулку.

8 Вкладыши

Проверьте вкладыши на износ. Замените, когда боковая кромка имеет размер 3,5 мм или менее.

Здесь измерить толщину основания
Поверхность, прилегающая к диску

Сборка

8 Вкладыши

Собирать детали шкива в обратном порядке процедуры разборки.

15 Крепежный винт шкива

Затяжка от 21,57 до 27,45 Н·м (2,157…2,745 кгс·м).

РЕГУЛИРОВКА

См. раздел 05-05 для регулировки шкивов.

Отрегулируйте высоту ремня вариатора в ведомом шкиве, чтобы получить заданное натяжение ремня раздел 05-02.

10 Пружина

Общее

Обычно не дается никаких точных рекомендаций по регулировке преднагрузки новой пружины во время ее обкатки. Заводская установленная преднагрузка пружины слегка завышена для компенсации настройки ее. После обкатки (300 км эксплуатации) установить нагрузку пружины в соответствии с техническими данными раздела 10-02.

Предварительная нагрузка пружины

Для проверки регулировки преднагрузки пружины пользуйтесь безменом и скобой для пружинных весов.

Снимите ремень вариатора. Установите скобу на подвижный диск. Зафиксируйте неподвижный диск 2 от проворачивания, тяните подвижный диск безменом (пружинными весами) перпендикулярно оси шкива.

Проведите первое измерение усилия закрутки, когда подвижный диск начинает поворачиваться. Поверните подвижный диск на 10 мм по наружному диаметру. Держите безмен в этом положении. Медленно снимайте усилие с безмена и проведите второе измерение усилия раскрутки, когда подвижный диск начинает возвращаться. Преднагрузка пружины – это среднее арифметическое между этими двумя измерениями.

1 измерение 2 измерение (при открывании) + (при закрывании) = Преднагрузка пружины

Пример:

Обычно

Этап 1. 1-е измерение

Этап 2. 2-е измерение

Для регулировки преднагрузки пружины смените положение конца пружины в полумуфте, сдвигая его по часовой стрелке для увеличения преднагрузки и против часовой стрелки – для снижения. См. технические данные раздел 10-02.

Если не хватает запаса регулировки преднагрузки, попытайтесь сместить другой конец пружины в подвижном диске (отверстия 1, 2, 3).

Цифры на иллюстрации – истинные, вытисненные на деталях

ПРИМЕЧАНИЕ: Всегда перепроверяйте преднагрузку после регулировки.

snegohod-tayga.ru

Как работает

Владельцу, который собирается самостоятельно выполнять ремонт вариатора и его техническое обслуживание, нужно знать принципы его работы устройства. В то время, как начинается процесс вращения механизма, на него воздействует центробежная сила. Тут большую роль играют грузики – с их помощью конус вариатора, приходящий в движение, начинает постепенно смещаться. Диаметр вала, вокруг которого происходит движение приводного ремня, изменяется. Для того чтобы происходило противодействие смещению конуса в устройстве вариатора, установлен такой механизм, как возвратная пружина.

В то время как число вращений становится больше 2200 оборотов в минуту, начинается действие, обратное усилию нажимной пружины. После достижения этого числа оборотов, приводной ремень, имеющий трапециевидную форму, прижимается с помощью диска к подвижному конусу вариатора. Силовой агрегат передает крутящий момент к основному валу транспортного средства. В это время и происходит плавное понижение или повышение скорости.

Какой вариатор лучше – Альпина или Сафари

В сегменте мотобуксировщиков и снегоходов в части коробок передач идет неусыпная конкуренция между двумя зарекомендовавшими себя агрегатами – Сафари и Альпина. Оба изделия штатно устанавливаются на снегоходы Тайга и Буран. Также оба имеют схожие характеристики – отличия присутствуют лишь в деталях – максимальная работа оборотов и общая масса. Однако при детальном сравнении вполне возможно выявить нюансы, которые позволяют отдать предпочтение Сафари, а именно:

максимальная тяговая масса буксируемого веса у Сафари пусть и не намного, но все же выше – 150 кг (в отличие от 140 кг);
максимальное количество оборотов также выше у Сафари, что позволяет развить большую скорость;
в плане ремонтопригодности оба изделия заслуженно приобрели хорошую репутацию среди владельцев как надежные устройства и довольно доступные для самостоятельного ремонта;
по стоимости оба конкурента также примерно равны – вариатор Сафари в сборе или Альпину можно приобрести в пределах 4-6 тысяч рублей.

С небольшим преимуществом Сафари по потребительским характеристикам и свойствам обходит своего конкурента Альпину. Остальные модели отечественного и китайского производства по своим характеристикам в сумме уже значительно уступают данным моделям.
