🏁степень надежности вариатора toyota corolla

Принцип работы вариаторной коробки передач

Внешне вам не удастся отличить автомобиль с вариаторной коробкой передач. Все как на любом автомате: две педали и рычаг переключения режимов трансмиссии. Но сев за руль, вы сразу отметите плавность смены передач. При наборе автомобилем скорости, а также при торможении, вариатор последовательно меняет передаточное число, без участия водителя и имеет бесчисленное количество коэффициентов.

Изначально, само по себе устройство CVT коробки не сложное — два шкива, ведущий (соединен с двигателем) и ведомый (соединен с колесами), между ними протянут ремень. Но по мере эксплуатации вариаторов, как и любого другого узла, выявляются определенные недостатки и нюансы. В результате накопления знаний, производители дорабатывают механизмы, добавляют блоки и дополнительные элементы.

Современный вариатор — это уже не два шкива, а слаженная работа отдельных элементов под управлением программного обеспечения. Гидротрансформатор, степ-мотор, соленоиды-регуляторы, ремни и цепи сложной конструкции, продуманная система смазки и охлаждения.

Например, широкий диапазон передаточных чисел в вариаторе обеспечивает устройство под названием step motor (шаговый двигатель). Получая команду от электронной системы управления, шаговый двигатель по средствам давления рабочей жидкости сдвигает, либо раздвигает конусы ведущего шкива, меняя коэффициент.

Конусы же ведомого шкива сдвигаются и раздвигаются под действием ремня/цепи. В коробках разных поколений, роль шагового двигателя могут брать на себя соленоиды-регуляторы.

По конструкции можно разделить бесступенчатые коробки на несколько типов:

• Конусные;
• Клиноременные и цепные;
• Тороидальные;
• Зубчатые.

В автомобилестроении широкое применение получили клиноременные и цепные вариаторы со шкивами изменяемого диаметра. Тороидальные и зубчатые, в виду сложности конструкции и других нерешенных проблем, если и применялись, то скорее в качестве экспериментов.

Впервые вариатор был применен на легковой машине DAF 600, представленной в 1958 году на Амстердамском автосалоне. Бесступенчатая трансмиссия получила название DAF Variomatic. За 4 года (1959-1963), был выпущен в общей сложности 30591 автомобиль.

Поскольку объем двигателя у DAF 600 был всего лишь 590 куб. см, с мощностью 19 л. с., клиноременный вариатор DAF Variomatic показал себя более чем успешно. За необычную по тем временам систему привода, DAF 600 шутливо называли «автомобилем на подтяжках».

Основные неисправности

Ниже разберем, какие поломки характерны для вариаторных коробок передач Тойота Королла 2014, 2015, 2016, 2023 и других годов выпуска и что нужно делать, чтобы отремонтировать агрегат.

Пользователь Azat Ahmet столкнулся с проблемой шумной работы вариатора и снял это на видео.

Устранение проблем

Большинство неполадок в работе коробки передач можно обнаружить только путем проведения компьютерной диагностики.

Неисправности, которые приведут к ремонту трансмиссии:

1. Обрыв приводного ремня. Со временем клиновидный ремешок начинает изнашиваться. Его износ будет более быстрый, если владелец автомобиля не соблюдает правила эксплуатации и регулярно ездит на повышенной скорости или по бездорожью. Из-за быстрого износа ремень разрывается. Его звенья могут разлететься по всей коробке передач и повредить другие компоненты трансмиссии.
2. Неисправности в работе управляющего модуля. Обычно блок управления работает без перебоев, но иногда он начинает барахлить или вовсе выходит из строя. Поломка модуля приведет к необходимости его замены. Найти квалифицированного специалиста по ремонту вариаторов сегодня сложно. Поэтому мастера на СТО обычно просто меняют модуль. Блок можно перепрошить или отремонтировать плату, если ее поломка вызвана засорением или попаданием влаги. Но для перепрошивки потребуется специальное оборудование и программное обеспечение.
3. Выход из строя опорных подшипников. Эти устройства подвержены высоким нагрузкам, особенно, при работе в жестких условиях или при недостатке смазочной жидкости в трансмиссии. Подшипники со временем приходят в негодность, а их продукты износа в виде металлической стружки могут попадать на другие детали и забивать каналы масляной системы. Если это происходит, то в системе начинает увеличиваться давление, что может привести к ее преждевременному выходу из строя или выдавливанию уплотнителей.
4. Выход из строя контроллеров скорости оборота ведущего и ведомого валов. Неисправностям также подвержены датчик температуры смазочной жидкости, давления масла в основной магистрали или валах. Для устранения проблемы потребуется демонтаж агрегата. Часто причина нерабочего состояния датчиков заключается в повреждении контактов на их разъемах либо обрыве электропроводки. Иногда контакты загрязняются, что приводит к тому, что контроллер работает некорректно. Нужно произвести диагностику целостности разъемов и “прозвонить” проводку. Если провода и контакты целые, то датчики подлежат замене.
5. Неисправности в работе гидравлического трансформатора определяются путем детальной диагностики устройства. Если этот узел выходит из строя, его можно попытаться отремонтировать путем замены сломанных деталей. Но обычно смене подлежит все устройство в сборе. Найти его в продаже может быть проблематично.
6. Поломка редукционного клапана. Такая неисправность проявляется в виде толчков и рывков транспортного средства. Клапан начинает работать при старте силового агрегата. Насосное устройство в вариаторах Короллы представляет собой неразборный узел. Поэтому если клапан выходит из строя, то механизм подлежит замене. При нормальной работе клапана устройство свободно передвигается по гильзе, которая установлена в корпус насосного устройства. В результате постоянного взаимодействия рабочей поверхности детали с различными частицами и отложениями, которые присутствуют в масле, клапан изнашивается.
7. Если при попытке двинуться с места машина не едет или движется, но ее динамика слишком слабая, необходимо произвести диагностику муфты основного хода, а также самой вариаторной коробки передач. Причина может заключаться в неполадках в работе гидротрансформаторного устройства, реже — в нерабочем управляющем блоке.
8. Неисправность электромагнитного клапана давления в основной магистрали приведет к тому, что автомобиль начнет двигаться с рывками. А когда вы будете переключаться с нейтральной передачи в положение D, будете чувствовать отчетливый толчок. Клапан подлежит замене.
9. Если вы поставили автомобиль на нейтральную скорость, а он продолжает катиться, то причин может быть несколько. Сначала надо проверить работу рычага переключения скоростей, а также управляющий модуль. Причина неполадки может заключаться в повреждении электроцепи или разъемов на датчиках. Надо проверять все устройства.

Канал CorollaFielder предоставил ролик, из которого вы можете узнать, как выглядит поддон вариаторной коробки передач после 130 тысяч километров пробега.

Правила эксплуатации и особенности обслуживания

Правила использования авто с вариаторами:

1. Движение на нейтральной передаче не допускается. Этот режим считается сервисным, его можно включать в экстренных ситуациях. К примеру, если нужно загнать автомобиль в гараж для ремонта или вытянуть машину из сугроба. Если транспортное средство погрязло в снегу или грязи, нельзя пытаться вытащить его методом «враскачку», включая поочередно положение R и D на коробке. Это приведет к быстрому износу подшипников и других конструктивных элементов трансмиссии. Если вы застряли, то оптимальным выходом будет попросить кого-то вытащить вас из препятствия.
2. Нельзя резко трогаться с места и постоянно ездить в спортивном режиме на высокой скорости. Это также становится причиной ускоренного износа конструктивных деталей коробки передач. Вариаторные трансмиссии не приспособлены к такому режиму эксплуатации.
3. Избегайте поездок по неровным дорогам и сельской местности. При езде по бездорожью масло в бесступенчатых коробках передач быстрее приходит в негодность. Из-за этого смазка внутренних компонентов трансмиссии будет не такой эффективной, что приведет к износу деталей агрегата.
4. В зимнее время всегда прогревайте автомобиль. Учтите, что двигатель транспортного средства всегда нагревается быстрее, чем коробка передач. Поэтому если мотор прогрелся, это не значит, что прогрелась и трансмиссия. В холодное время года нельзя начинать движение резким нажатием на педаль газа. При низких отрицательных температурах (-20 градусов и ниже) время прогрева вариаторной трансмиссии может составить 15 минут и более. Чтобы быстрее нагреть коробку передач, надо разогнать смазочное вещество по магистралям системы. Для этого после запуска двигателя переключите селектор КПП по все режимы, задержав его в каждом из них на 10 секунд. Пока коробка полностью не прогреется, необходимо двигаться на пониженной скорости.
5. Режим паркинга (P) можно включать только в том случае, когда автомобиль ставится на длительную стоянку. Его активация приведет к блокировке компонентов трансмиссии. Из режима паркинга можно завести двигатель. Включать данное положение селектором не рекомендуется, если машина стоит в пробке или вы остановились на несколько минут.
6. Исключите пробуксовку колес. На машинах с вариаторными трансмиссиями пробуксовка не допускается, это приводит к быстрому износу ведущего и ведомого шкивов, а также клиновидного ремня.
7. Не берите на буксир другие автомобили или прицепы. Вариаторные коробки передач рассчитаны на работу с определенной массой транспортного средства.
8. Периодически меняйте масло в агрегате. По официальному регламенту производитель не предусматривает замену смазочной жидкости. Но это не избавляет автовладельцев от необходимости замены расходного вещества. Специалисты рекомендуют выполнять замену масла в коробке передач не реже, чем каждые 60 тысяч километров пробега. Перед сменой необходимо выполнить проверку уровня смазки и оценить ее состояние. Если масло пахнет гарью и в нем есть следы продуктов износа в виде металлической стружки или отложений, то расходное вещество подлежит замене.
9. В вариаторных КПП должно использоваться специальное масло. Если смазка не соответствует стандарту, это может отразиться на сроке службы клиновидного ремня.

О том, как увеличить ресурс эксплуатации вариаторной трансмиссии, вы можете узнать из ролика, снятого каналом АКПП Технология ремонта.

https://youtube.com/watch?v=9c6TyhuZZt4

Правила использования бесступенчатых коробок автомобилей Тойота Королла

Для большей надежности работы вариатора следует соблюдать основные правила их эксплуатации:

При использовании в зимний период не стоит давать на вариатор сильных нагрузок, особенно, если он не успел прогреться

Оптимальный температурный режим значительно продлит срок его эксплуатации.

Состоянию и уровню жидкости в коробке этого типа нужно уделять особое внимание, вовремя ее менять и доливать.

Так как этот тип трансмиссии не приспособлен для участия в гонках, не стоит ее перегружать.

Своевременно производите осмотр датчиков, проверяя их целостность и работоспособность.

При обнаружении каких-либо неполадок в вариаторе не пытайтесь устранить их самостоятельно, лучше обратитесь на специализированную СТО.. Дверные молдинги для Toyota Corolla

Дверные молдинги для Toyota Corolla

Усиление передней подвески на Тойоте Королле: инструкция

Замена катализатора Тойоты Короллы на пламегаситель: общая информация и особенности

Как снять магнитолу на Toyota Corolla?

Ремонтопригодность и стоимость обслуживания

Кстати, о ремонте. Официальные дилеры такие коробки не
чинят, только меняют в сборе, зато специализированных сервисов, которые смогут
произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя,
в целом ремонтопригодность вариатора будет напрямую зависеть от его
популярности. Чем больше таких коробок выпущено, тем больше комплектующих и
специалистов, которые смогут грамотно произвести починку.

Легче и дешевле всего приходится владельцам машин с
вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость
капитального ремонта коробки составляет 70 тыс.руб. в зависимости от
масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не
дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить
новый ремень, чтобы сберечь конусы и не засорять систему стружкой.

Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала можно примерно оценить степень износа

Особенности эксплуатации и обслуживания

В процессе эксплуатации необходимо контролировать уровень и состояние рабочей жидкости. Попадание стальной стружки в масло ускоряет износ конусов и металлического ремня. Не допускается длительное движение на максимальной скорости, приводящее к перегреву трансмиссии. Водителю необходимо плавно набирать и снижать скорость, избегая пробуксовки. Перед началом движения вариатор следует прогреть на стоящей машине с мотором, работающим в режиме холостых оборотов. Не следует цеплять на буксир к Corolla с CVT прицепы или другие транспортные средства.

Обслуживание вариатора с заправкой свежей жидкости производят через 70-80 тыс. км пути. Некоторые владельцы стараются проводить процедуру в 2 раза чаще, обеспечивая своевременное удаление продуктов износа. При обслуживании необходимо установить новые фильтр (оригинальные детали поставляются не для всех типов КПП), прокладку поддона и кольцо сливной пробки.

Частые неисправности и ремонт

При износе рабочих поверхностей снижается коэффициент трения, автомобиль разгоняется рывками, а при сбросе скорости двигатель может заглохнуть. В этом случае необходимо оценить состояние рабочей жидкости. Почернение масла и металлические включения указывают на повреждение деталей. Для восстановления работоспособности придется разбирать агрегат.

Заливка свежей жидкости может отложить ремонт на несколько недель или месяцев. Запах гари, исходящий от масла, указывает на необходимость прекращения эксплуатации вариатора, находящегося в аварийном состоянии.

Наиболее нагруженными деталями являются подшипники роторов. При повреждении возникает гул, тональность зависит от скорости движения. Некоторые владельцы сталкиваются с этим через 50-60 тыс. км пробега. Проблема возникает из-за попадания металлической стружки под тела качения или по причине нестабильного качества комплектующих на заводе. Любители резких разгонов жалуются, что на конусах образуются задиры. В этом случае восстановить работоспособность коробки можно только путем установки новых деталей.

Надежность вариаторов, используемых в автомобилях Тойота Королла

Короллы, оснащенные вариатором, появились еще в 2006 году. Надежность коробок этого типа у моделей до 11 поколения не является высокой и вызывала нарекания владельцев. Это было обусловлено такими причинами:

• Вариаторы работали в основном за счет трения, что вызывало интенсивный износ ремня и рабочих поверхностей самой коробки.
• Корректная работа этой КПП зависит от показаний большого количества электронных приборов; выход из строя одного из них способен вызвать сбой работы вариатора.

Исходя из этого, можно заключить, что у автомобилей Тойота Королла, выпущенных до 2013 года, коробка автомат надежнее, чем бесступенчатая КПП.

У Королл 11 поколения после долгой и кропотливой работы указанные недостатки вариаторов удалось устранить, поэтому новые модели с автоматом не выпускаются. Новая бесступенчатая коробка передач CVT Mulridrive S позволяет чувствовать себя надежно и уверенно за рулем автомобиля, а также существенно экономить на расходе топлива.

Модели с вариатором

На «Тойотах» для внутреннего рынка вариаторы устанавливали с 2000 года – это была модель Toyota Opa с коробкой Aisin K110. Только в 2009 году на европейский рынок попали модели «Тойоты Версо» (Aisin K311) и Toyota Avensis (Aisin K111 для 2-литрового двигателя и Aisin K311 для 1,8-литрового мотора).

Полноприводная Toyota RAV4 получила вариатор серии Aisin K111/K111F (передний/полный привод) в 2010 году и сразу вышла в Европу.

Toyota Corolla комплектуется вариативной КПП марки K313 (модификации K313-04A). Toyota Corolla IM сходит с конвейера с коробкой K313 (модификации K313-06A).

Праворульный седан Toyota Corolla Axio («Аксио) штатно идет с вариатором K311E/F.

Toyota Corolla Axio

Модель и модификация КПП нанесены на таблички, которые можно найти на кузове авто.

Как ездить на вариаторе Тойоты Королла

Особенности строения и конструкции вариатора предполагают определенный порядок управления агрегатом во время движения. В коробке предусмотрен ручной режим переключения виртуальных передач, с помощью которого владелец может самостоятельно управлять уровнем тяги и крутящего момента. При движении в ручном режиме запрещается резкий переход на несколько ступеней вниз, тем самым, критически повышая нагрузку. Такое допускается только в экстренных ситуациях для резкого увеличения тяги во избежание дорожно-транспортного происшествия.

Также при начале движения после прогрева не рекомендуется производить резкие старты с педалью газа в пол. Это приводит к существенному увеличению мощности и, соответственно, повышает нагрузку на агрегат. Также при движении на высоких скоростях нельзя допускать высоких оборотов коленчатого вала двигателя, что также повышает нагрузку на систему. При замене масла необходимо использовать только оригинальные запасные части, в том числе масляный фильтр и магниты, которые служат для фильтрации отработанного вещества и очистки системы от металлической стружки. В случае применения контрафактной продукции ресурс вариатора значительно сократится.

Слабые места и основные неисправности CVT

Разработчики вариатора K311 устранили «детские болезни» и неисправности, которые встречались в ранних версиях. Но никто не отменял износ узлов коробки и появление поломок при неправильной эксплуатации.

Растяжение ремня

Одно из слабых мест — ремень вариатора K311, который должен меняться с периодичностью раз в 100 000 км. О неисправностях можно судить по посторонним звукам в процессе движения на автомобиле.

Если владелец решил сэкономить деньги и не менять ремень, придется вскрывать коробку передач и шлифовать конусы из-за появления на них повреждений. При выполнении таких работ требуется замена расходников, дефектовка, заливка нового масла и иные работы.

Своевременная замена ремня в вариаторе K311 позволяет решить следующие задачи:

• улучшение состояния вариатора;
• защита от проблем с «железом»;
• продление срока службы.

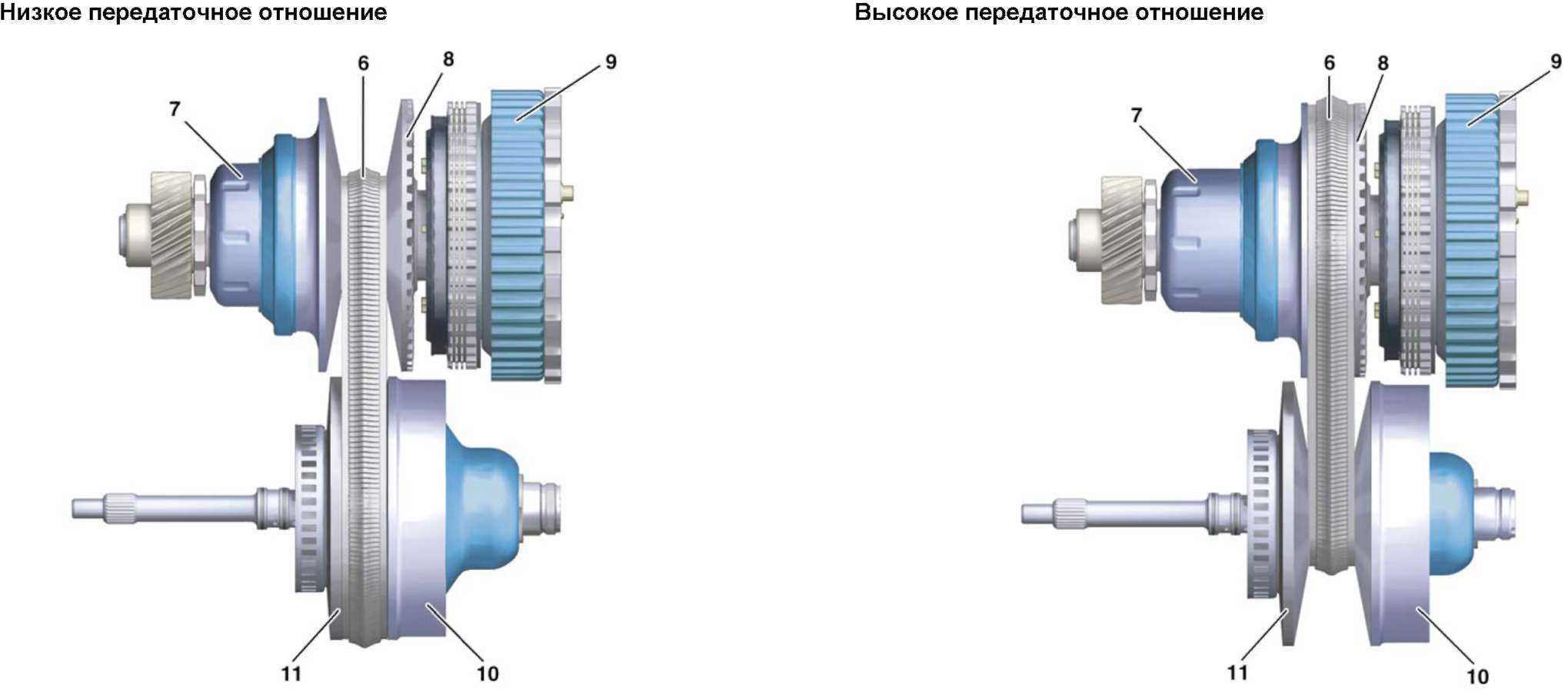

Конусы и ремень вариатора

Проблемы с гидроблоком

Владельцы автомобилей Toyota с трансмиссией K311 часто жалуются на проблемы с гидравлическим блоком. Причина, как правило, кроется в несвоевременной замене рабочей жидкости в вариаторе и его загрязнение. Появление посторонних элементов в масле приводит к проскальзыванию ремней и необходимости замены соленоидов.

Для устранения неисправности необходимо регулярно менять масло и контролировать его состояние. Если в процессе работы вариатора K311 появляются сбои, рекомендуется отрыть и почистить трансмиссию, с заменой расходников на оригиналы.

Гидроблок CVT

Восстановление конусов

При длительной эксплуатации автомобиля может потребоваться шлифовка и замена конусов. Такие работы являются капитальными и требуют:

• пересмотра и дефектовки «железа»;
• открытия и чистки гидравлического блока;
• замены ремня в случае его растяжения;
• установки нового степ-мотора и т. д.

Поломки масляного насоса

Сильные вибрации и нагрузки приводят к повреждению масляного насоса. Для его ремонта придется открывать вариаторную коробку K311 и выполнять ремонт.

Неисправность проявляет себя вибрациями и сильными рывками при изменении скоростей. Если вовремя приехать на СТО и доверить работу мастерам, можно избежать дальнейших поломок. В большинстве случаев достаточно поменять клапан и таким способом вернуть работоспособность машине.

Масляный насос вариатора

В нашем автосервисе мы проводим полную диагностику, калибровку, перепрограммирование и замену у вариаторов от компании JATCO. Устранить неполадки любой сложности смогут мастера в «Центре по ремонту вариаторов №1». Получите дополнительную информацию по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из любого региона.

Неисправности автоматики

Одно из слабых мест вариатора K311 — блок управления, который может сбоить из-за повышения температуры выше допустимого уровня. Система дает некорректные команды, направленные на блокировку коробки передач в позиции «N» или «P». В результате на приборной панели загорается соответствующая лампочка.

Преимущества и недостатки

Выбирая вариатор или автомат, рекомендуем ознакомиться с плюсами и минусами коробок CVT.

Начнем с достоинств:

1. Толчки и рывки, характерные для автоматической коробок передач, отсутствуют. Вариаторные КПП разгоняются быстрее, в отличие от автоматов.
2. Надежность агрегата. Если сравнивать с автоматом или механикой, то вариаторные трансмиссии ничем не уступают этип типам КПП в плане надежности. Плохие отзывы о работе вариаторов появляются из-за несоблюдения автомобилистами правил эксплуатации. Если соблюдать все условия, а также учитывать нюансы, отмеченные в сервисной книжке к автомобилю, то вариаторная КПП прослужит долго.
3. Вариатор – хороший вариант для начинающих автомобилистов. В отличие от авто с механикой, на таких машинах есть только две педали, что во многом упрощает управление транспортным средством.
4. Меньший расход горючего, обеспечивающийся плавностью хода и динамичным разгоном автомобиля. Благодаря сниженному потреблению топлива машина выбрасывает меньше вредоносных веществ с выхлопными газами в окружающую среду.

Основные минусы, характерные для коробок передач CVT:

1. Стоимость ремонта или замены масла на СТО будет высокой. Это связано с тем, что на российских станциях техобслуживания мало специалистов, которые могут качественно отремонтировать или обслужить коробку. А те, которые есть, ставят высокую цену на такие услуги.
2. Выход из строя одного из датчиков может привести к неработоспособности агрегата в целом. Даже если сломанный контроллер не является основным.

 Загрузка …

Ремонт вариатора Тойоты Королла

Ремонт агрегата является достаточно затратной процедурой, так как автоматическая коробка передач является высокотехнологичным продуктом со сложной системой управления. При этом в отличие от иных вариаторов, этот больше подвергается ремонту в силу своих особенностей. Для проведения данной процедуры необходимо демонтировать корпус агрегата, предварительно отсоединив патрубки системы охлаждения, вал, связывающий коробку с двигателем. После этого следует провести профилактический осмотр внутренней части агрегата на предмет наличия различных повреждений. При выявлении неисправности следует заменить вышедший из строя узел.

Какой вариатор стоит на «Тойоте Королле»

Узел поставляет японская компания Aisin, входящая, наряду с Borg-Warner и ZF, в тройку крупнейших мировых производителей комплектующих элементов на авто. Лидерство было достигнуто благодаря высокому качеству исполнения, что в первую очередь отмечают отзывы о вариаторе «Тойота Королла». Надежный аппарат с минимумом проблем устанавливается на машины, предназначенные для пользователей Европы с 2009 года.

За прошедшие годы вариатор на «Тойоту Королла» не претерпел серьезных изменений, а водители научились правильному управлению, диагностике, выявлению редких поломок, ремонту узла.

Устройство и принцип работы вариатора Toyota Corolla

Вариативная КПП выглядит, как картер, в котором уложены валы, соединенные ремнем, муфты, подшипники, манжеты, а также гидроплита.

Главные части вариатора Toyota Corolla – ведущий и ведомый валы, между которыми натянут крепкий полимерный металлический ремень. Из этого следует, что коробка функционирует по принципу клиноременной системы. То есть, при изменении натяжения ремня меняется передаточное число.

Таких изменений бесконечное множество, поэтому коробка не имеет ступеней передачи в привычном понимании, из-за чего носит название бесступенчатой.

Устройство вариатора Toyota Corolla

Работа вариатора на практике выглядит так: водитель нажимает на педаль, специальная фрикционная муфта (гидротрансформатор) приводит в движение ведущий вал. Последний контактирует с двигателем, ремень меняет натяжение и, соответственно, передаточное число, плавно передает измененный крутящий момент на колеса машины. Дифференциал в механизме вариативной КП распределяет крутящий момент между ведущими колесами авто.

Важный элемент коробки – трансмиссионное масло, выполняющие традиционные задачи: оно отводит излишнее тепло от движущихся деталей, облегчает элементам узла трение, предотвращает износ. Там, где присутствует трансмиссионная жидкость, обязательно есть фильтр и магниты, удерживающие металлическую стружку.

Механизм готов «переваривать» высокий крутящий момент, поэтому эксплуатационный ресурс коробок очень высок, с чем не соглашаются отзывы о вариаторе «Тойота Королла». Производитель заявляет сроком службы 200-230 тыс. км пробега, но на практике, пишут владельцы «Королл», это 100 тыс. км.

Виды CVT

Конструктивно коробки выполнены по-разному. Всего существует три вида вариаторов:

1. Клиноременный. Самый распространенный и простой в обслуживании вариант CVT основан на работе клиновидного ремня, натянутого между конусообразными шкивами. Крутящий момент от двигателя к колесам передается за счет трения, возникающего в месте соединения ремня со шкивами.
2. Тороидальный. Ведущими и ведомыми в этой конструкции выступают конусовидные диски, которые соединяются между собой роликами. Последние изменяют передаточное число тем, что синхронно перемещаются по изгибам разнонаправленных дисков.
3. Цепной. В устройстве этого механизма клиновидный ремень заменен стальной цепью.

Клиноременный вариатор

Для работы всех трех модификаций большое значение имеет уровень, давление и температура рабочей жидкости – масла.

На «Короллах» старше 2015 года были установлены вариаторы под серийным номером K311 (30400-2020). Затем коробку модернизировали, присвоили номер К313 (30400-20110) и ею комплектуют современные модели.

Частые неисправности

Закрытая система – вариатор «Короллы» – отличается надежностью. Но агрессивная манера вождения, резкие торможения, плохое масло, длительные поездки на максимальных скоростях приводят к поломкам.

Хруст или свист из коробки при переходе на ручной режим, прерывистое движение, слабый разгон говорят об износе валов, заедании ремня. Также неполадки могут быть в модуле управления, селекторе или электропроводке. Часто проблема с КПП решается заменой масла.

Обслуживание вариатора «Тойоты Короллы»

Оставлять трансмиссию без присмотра нельзя. Профилактический осмотр проводят каждые 20-30 тыс. км на спидометре, даже если нет поводов для беспокойства.

Для диагностики нужно поставить машину на смотровую яму, снять защиту картера (если есть), осмотреть агрегат. Визуальный осмотр может выявить разгерметизацию сальников, течь масла, механическую деформацию.

Диагностика автомобиля

Если обнаружены масляные потеки, трещины в картере, узел демонтируют для детальной диагностики, ремонта с доливкой или заменой масла и фильтра.

Характеристики коробки вариатор

Само по себе транспортное средство с вариаторной коробкой передач ничем не выделяется среди других автомобилей с «автоматами». В нем также две педали — газа и тормоза — и такой же рычаг переключения режимов коробки передач — P, R, N, D — в общем, все идентично традиционному «автомату». Однако сам CVT функционирует совсем по-другому: в этой КПП нет фиксированной первой, третьей или пятой скорости. В вариаторе скоростей может быть сколько угодно, и все они переключаются плавно и незаметно для водителя транспортного средства.

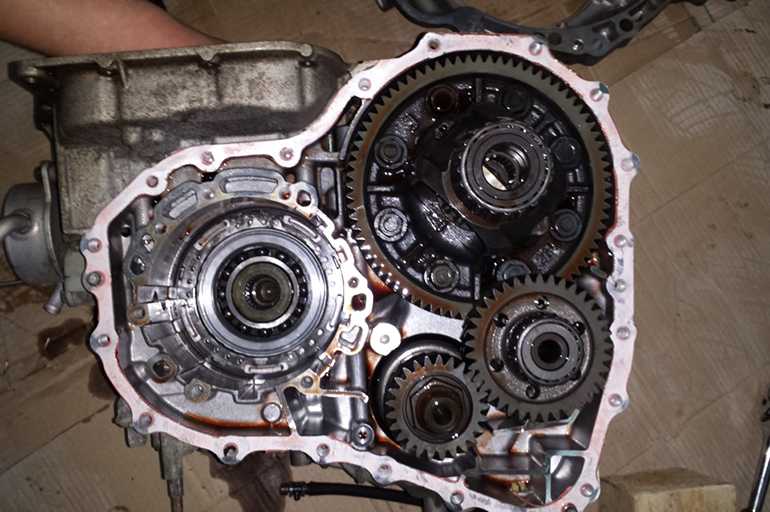

АКПП Тойоты Короллы в разборе

Преимущества:

• Первое преимущество, как сказано выше — это плавное изменение передаточного числа, в зависимости от увеличения скорости машины;
• Высокая экономичность авто с CVT;
• Отличная динамика машины по сравнению с «механикой»;
• Предотвращение пробуксовки колес во время движения по гололеду;
• Более удобное управление транспортным средством.

Недостатки:

• Недолговечность срока службы, особенно при эксплуатации авто по бездорожью;
• «Капризность» агрегата при эксплуатации авто в пробке, по сельской местности;
• Недешевое техобслуживание;
• Невозможность буксировки.

Салон Toyota Corolla 2014 года

Вариатор Тойоты Короллы 2014 года выпуска

Относительно новая Toyota Corolla 2014 года выпуска оборудуется на заводе шестиступенчатой «механикой» или бесступенчатым вариатором CVT Mulridrive S. Разумеется, особый интерес для потенциальных покупателей представляет сам вариатор. Внимательно ознакомившись с техническими характеристиками Тойоты Короллы, можно заметить, что вариаторная модификация автомобиля «кушает» на 300 грамм бензина меньше на 100 км пробега, чем «механика».

Суть такой экономии бензина заключается в конструкции вариатора, который может наиболее эффективно использовать мощность мотора. Динамика машины и плавность передачи крутящего момента в новых Тойотах обеспечивается не только самим агрегатом CVT, но и системой соединения КПП с мотором авто. В моделях Королла 2014 года выпуска эту функцию выполняет гидротрансформатор.

Коробка «автомат» Короллы 2014

Если вы имеете представление о , то вы знаете, что определяется диаметрами ведущего и ведомого валов КПП. То есть, чем больше разница размеров, тем выше становится производительность CVT. Поэтому инженеры автомобильного концерна решили увеличить зазор между боковинами агрегата, чтобы получить оптимальный размер валов. Следует отметить, что эти модификации никак не повлияли на сами габариты CVT.

Вариаторная коробка передач на Королле 2014 года выпуска подразумевает использование исключительно оригинального трансмиссионного масла с более низким процентом вязкости. Такая жидкость позволяет обеспечить оптимальную защиту деталей вариатора, одновременно увеличивая эффективность его работы за счет снижения ненужных потерь.

Как отличить КПП автомат от робота: конструктивные и технические отличия

АКПП и РКПП в техническом плане очень разные коробки. Как уже было сказано выше, АКПП представляет собой коробку с гидротрансформатором и электроникой, а РКПП — обычная механическая коробка со специальными сервоприводами (актураторами), позволяющими автоматизировать такие процессы как: включение/выключение сцепления и выбор/включение конкретной передачи.

Основные отличия классического автомата от простого (однодискового) робота:

• АКПП намного дороже РКПП;
• отсутствие сервомеханизмов у АКПП;
• расход топлива и количество (объем) смазывающей жидкости в АКПП больше;
• надежность АКПП по сравнению с РКПП выше;
• по сравнению с роботом, ремонт автоматической коробки может быть дороже и дольше;
• коробка автомат, в отличие от робота, переключает передачи плавно и мягко (без толчков и рывков);
• конструктивные отличия (автомат – гидромеханический агрегат, робот- это механика с ЭБУ);
• АКПП — более стабильная и удобная трансмиссия;

Как отличить автомат от робота визуально

Классический автомат от робота без опыта отличить в ряде случаев визуально практически невозможно, особенно если речь идет о преслективных роботах типа DSG. Дело в том, что рычаг управления (селектор) и консоль коробок часто практически одинаковы.

Однако робот часто не имеет отдельных режимов пониженных передач, которые часто есть на АКПП (L2, L1). Хотя, если АКПП оснащена режимом Типтроник, то таких режимов также может не быть.

Это доставляет дискомфорт и неудобство во время движения, особенно в городском потоке (переходя на другую передачу, автомобиль на какое — то время перестает ускоряться, после чего с рывками начинает движение).

Кстати, производитель Volkswagen первым решил эту проблему, выпустив роботизированную коробку с двумя сцеплениями (DSG, S-tronik и PD). Это позволило сократить расход топлива на 15–20% в сравнении с АКПП.

Роботизированные коробки, как и большинство автоматических коробок, снабжены функцией ручного выбора передач (Типтроник). Это очень удобно для торможения двигателем на затяжных горных спусках. Однако наличие такого режима еще больше усложняет задачу визуального определения типа АКПП на конкретной модели авто.

Из-за чего РКПП Королла вылетает на нейтраль?

Эксплуатация роботизированной коробки передач подразумевает наличие такой неисправности, как включение нейтральной передачи. Зачастую на роботе Королла это происходит следующим образом: автомобиль достаточно хорошо прогрет, двигается по автотрассе ровно и без каких-либо явных отклонений, неожиданно загорается «чек», включается нейтраль, и авто теряет скорость вплоть до полной остановки. Для того чтобы устранить проблему, необходимо выключить двигатель, выждать определенное время и снова его включить. Однако данный ход полностью не устраняет неисправность.

Зачастую поломка происходит из-за износа пары выжимных подшипников, а также направляющей. Если заменить эти компоненты, то диагностика не потребуется, а процесс замены можно осуществить и в домашних условиях.

Обычно при конструировании коробки-робота используются уже существующие для этой модели Тойота Королла КПП. Заменяются лишь узлы управления. Роботизированная коробка переключения передач имеет электрический привод с сервомеханизмом, в который входит электродвигатель механической передачей. Для электрического привода характерна низкая скорость действия управляющего механизма (0,3 – 0,5 секунды), поэтому и устанавливаются такие блоки на бюджетные модели. Спортивные же роботизированные коробки имеют гидравлический привод, у которого скорость переключения очень высокая – 0,05 секунды.

Есть два режима работы роботизированной коробки Тойота Королла:

• полуавтоматический;
• автоматический.

При работе в автоматическом варианте алгоритм управления коробкой реализуется электронным блоком на основе сигналов входных датчиков. Это происходит с помощью механизма исполнения. А вот в полуавтоматическом режиме коробка-робот позволяет делать переключение с низшей передачи на высшую рычагом селектора передач и переключателей, расположенных под рулём.

По этой причине часто в различной литературе роботизированную коробку иначе называют секвентальной КПП (последовательной).

Заключение

Отзывы автолюбителей и проводимые тест-драйвы отмечают плавность хода и другие хорошие динамические характеристики вариаторных коробок Тойота Королла

Немаловажно и то, что владельцы авто отмечают некоторую экономию топлива. Однако надо помнить, что с коробками такого типа важно правильно обращаться при езде

Источник https://mashintop.ru/transmissiya/variatory-toyoty-korolla-2013-2014-2018-2019-nadezhnost-srok-sluzhby.html

Источник https://autodvig.com/kpp/corolla-variator-27781/

Источник https://club-mashin.ru/toycor/correview/variator-tojota-korolla-otzyvy-vladeltsev.html
