Топливный фильтр киа спортейдж

Как поменять топливный фильтр на шевроле лачетти

Топливный фильтр (ТФ) является одним из основных фильтрующих элементов в любом транспортном средстве. Бензиновый фильтр предназначен для защиты мотора от загрязнений и вредных веществ, которые могут содержаться в топливе. О том, как поменять топливный фильтр в домашних условиях, как часто менять топливный фильтр и другие моменты будут вам известны из этого материала.

Любое топливо, продающееся на заправках, может иметь в своем составе определенный уровень загрязнений – от этого никто не застрахован. Чтобы обеспечить хорошую работу двигателя своего «железного коня», нужно соблюдать периодичность замены топливного фильтра. Об этом мы расскажем далее.

Периодичность замены

Вопрос «как часто менять топливный фильтр» приходит в голову многим автомобилистам. В зависимости от производителя периодичность, с которой осуществляется замена топливного фильтра, может варьироваться от 10 до 40 тысяч километров пробега.

К примеру, в автомобилях Шевроле, согласно информации от производителя, периодичность замены забитого топливного фильтра должна составлять 45 тысяч км. По факту же, если учесть низкое качество нашего бензина, периодичность смены фильтрующего элемента должна составлять около 15–20 тысяч км пробега. В случае с отечественными авто данный показатель обычно редко превышает 10 тысяч км.

Признаки забитого ТФ

Перейдем к признакам забитого топливного фильтра:

• Машина тяжело идет в гору, чувствуется падение мощности двигателя.
• Двигатель периодически или регулярно троит, особенно при езде на холостых оборотах. При забитом топливном фильтре в систему впрыска не будет обеспечиваться подача должного уровня топлива.
• Еще один признак — автомобиль может заглохнуть во время стоянки на светофоре.
• Машина не заводится. Эта стадия является последней – если машина не заводится, то ТФ необходимо менять сразу же.

Как поменять

Перед тем как осуществить смену элемента, нужно знать, где находится топливный фильтр. В этом случае все зависит от производителя. ТФ может находиться:

• в отсеке двигателя;
• под днищем машины;
• в одной конструкции с бензонасосом.

Процедуру замены ТФ рассмотрим на бензиновых двигателях машины Шевроле Лачетти:

В нашем случае ТФ находится под днищем транспортного средства, с правой стороны. Чтобы работать было удобнее, желательно снять колесо, а сама процедура смены должна осуществляться на смотровой яме или эстакаде.
Затем следует сбросить давление в системе. Чтобы сделать это, из блока предохранителей следует демонтировать компонент, отвечающий за функционирование бензинового насоса. После этого следует запустить мотор и подождать, пока он заглохнет.
Залезьте под днище авто и найдите тот самый ТФ

Он крепится на хомутах, поэтому винт следует выкрутить
Обратите внимание на конструкцию – к ТФ подходит проводок заземления, его следует отключить

После этого необходимо отключить муфты бензинового провода от ТФ, то есть подводящие к нему патрубки, их два

Фиксаторы необходимо осторожно открутить, чтобы они не поломались
В нашем случае при поломке компонентов их придется заменить на новые детали.
Когда провод и шланги отключены, можно произвести демонтаж ТФ. Установка топливного фильтра осуществляется в последовательности, обратной снятию

Возьмите новый ТФ и осуществите его монтаж, при этом наденьте патрубки и зафиксируйте их при помощи фиксаторов. Когда фиксаторы щелкнут, это значит, что ТФ зафиксирован

Также обратите внимание на наличие стрелок, отмеченных на ТФ, они должны совпадать, то есть новый ТФ должен быть установлен в ту же сторону, что и старый.
Подключите провод, зафиксируйте сам ТФ при помощи хомутов. Не забудьте подключить предохранитель на место, затем заведите двигатель

Возможно, несколько раз придется крутануть стартер, чтобы бензонасос смог закачать нужное количество топлива для запуска мотора. Совершите контрольную поездку, после чего проверьте все соединительные места на предмет утечек.

Как можно заметить, процедура замены фильтра не так уж сложна, справиться с этим вполне реально за 20–30 минут.

Чтобы реже сталкиваться с необходимостью замены ТФ, рекомендуем покупать только качественные и оригинальные запчасти, рекомендованные производителем. Иначе сроки смены элемента могут значительно сократиться.

Кроме того, желательно заправлять свое транспортное средство только на АЗС, в которых вы уверены, что там продается хороший бензин. Ведь именно топливо напрямую влияет на сроки замены ТФ.

KIA Sportage 2.0 Дизель › Бортжурнал › Замена топливного фильтра — дизель.

Приехав на дачу, вспомнил, что давно хотел поменять топливный фильтр. Куплен был уже давно и ждал своей участи. Был куплен оригинальный топливный фильтр 31922-4H001 Отключаем АКБ, мозги, все это снимаем и откладываем в сторону!

Далее отворачиваем три гайки которые держат корпус топливного фильтра, а потом и снимаем трубки топливоподачи и обратки

Отключаем разъмы от фильтра

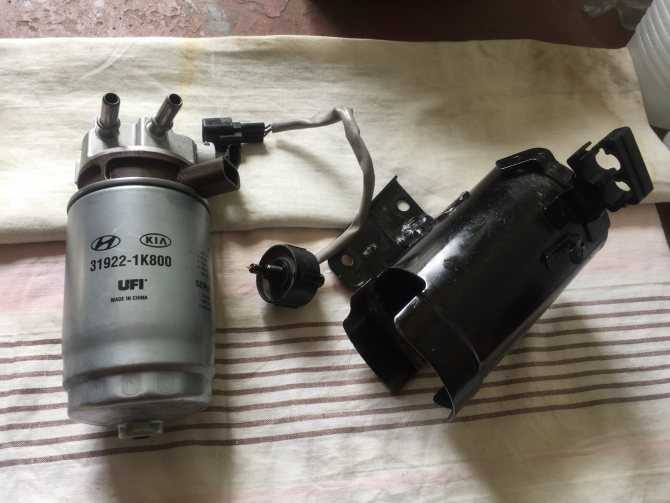

Топливный фильтр с нагревателем прикручен к корпусу двумя гайками, их отворачиваем и вынимаем фильтр с нагревателем из корпуса.

Отворачиваем датчик присутствия воды в фильтре, сливаем солярку. Лучше всего в банку…

Зажимаем часть топливного фильтра в тисках и скручиваем фильтр, главное не потерять уплотнительное кольцо которое находится на резьбе в центре. Достаем старый фильтр и вставляем новый

Собираем все в обратном порядке

П.С. Многие через отверстие для датчика воды заливают топливо по самые края закрывая штуцера пальцами ил еще чем-то. Закручивают датчик, переворачивают фильтр и уже потом только ставят все на место.

Я так делать не стал. Т.к. насос все равно создает давление в системе. После того, как все установлено в обратном порядке 6-8 раз вкл — выкл зажигание до того момента пока не перестанет наливаться топливо в фильтр — это слышно под капотом. Перестало наливаться выкл зажигание и снова вкл. На 8 раз уже завел без проблем! Каждый делает как привык или кому как нравится! Я выбрал этот способ.

Источник

Признаки изношенности

Наравне с соблюдением периодичности замены рекомендуем обращать внимание на характерные симптомы, которые скажут о сильном загрязнении бензинового фильтра. В список таких признаков входит:

• проблемы с запуском мотора (очень часто глохнет без видимой причины);
• вялая реакция двигателя на педаль газа;
• регулярное появление засоров в топливопроводе;
• ускоренный износ отдельных элементов системы впрыска;
• повышение расхода горючего.

Данные признаки могут говорить о нескольких проблемах, начиная от засорения топливного фильтра и заканчивая загрязнением форсунок, воздушного фильтра или поломкой топливного насоса.

Более точный метод диагностики – замерить давление. Для этого понадобится правильно подключить манометр и провести несколько экспериментов. Согласно технической документации к автомобилю, давление топлива должно составлять 2,7 кГс/см2, при отключенном от регулятора вакуумном шланге показатель должен вырасти до 3,2 кГс/см2, а минимально допустимое значение через 5 минут после отключения зажигания – 1,5 кГс/см2. Если один или все показатели на практике меньше описанных, ищите проблему в фильтре или топливном насосе.

Замена топливного фильтра Киа Спортейдж 3

• Демонтируйте подушку заднего ряда сидений (крепежные элементы находятся за запаской под фальшполом багажника). Перед снятием подушки не забудьте отсоединить разъем нагревательного элемента.
• Отверните 4 шурупа крепления лючка топливной секции.

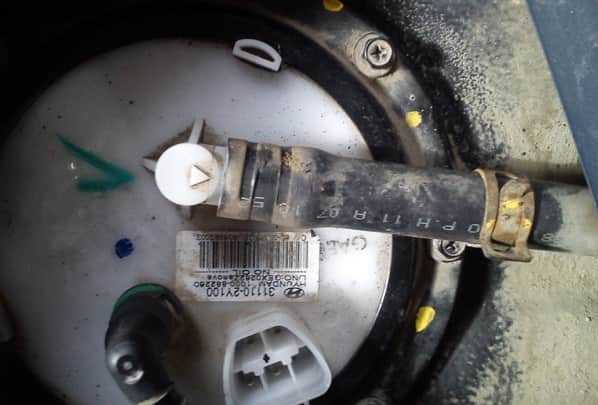

Отсоедините разъем электропитания. Чтобы при извлечении топливной секции в бак не попала пыль и грязь, по максимуму очистите посадочное место.

Пассатижами сожмите самозатягивающийся хомут шланга вентиляции бака и сдвиньте его со штуцера.

Нажав на пластиковый фиксатор зеленого цвета, освободите защелку и снимите шланг подачи топлива.

Снимите упорную металлическую пластину топливного модуля (привинчена 8 болтами на 8).

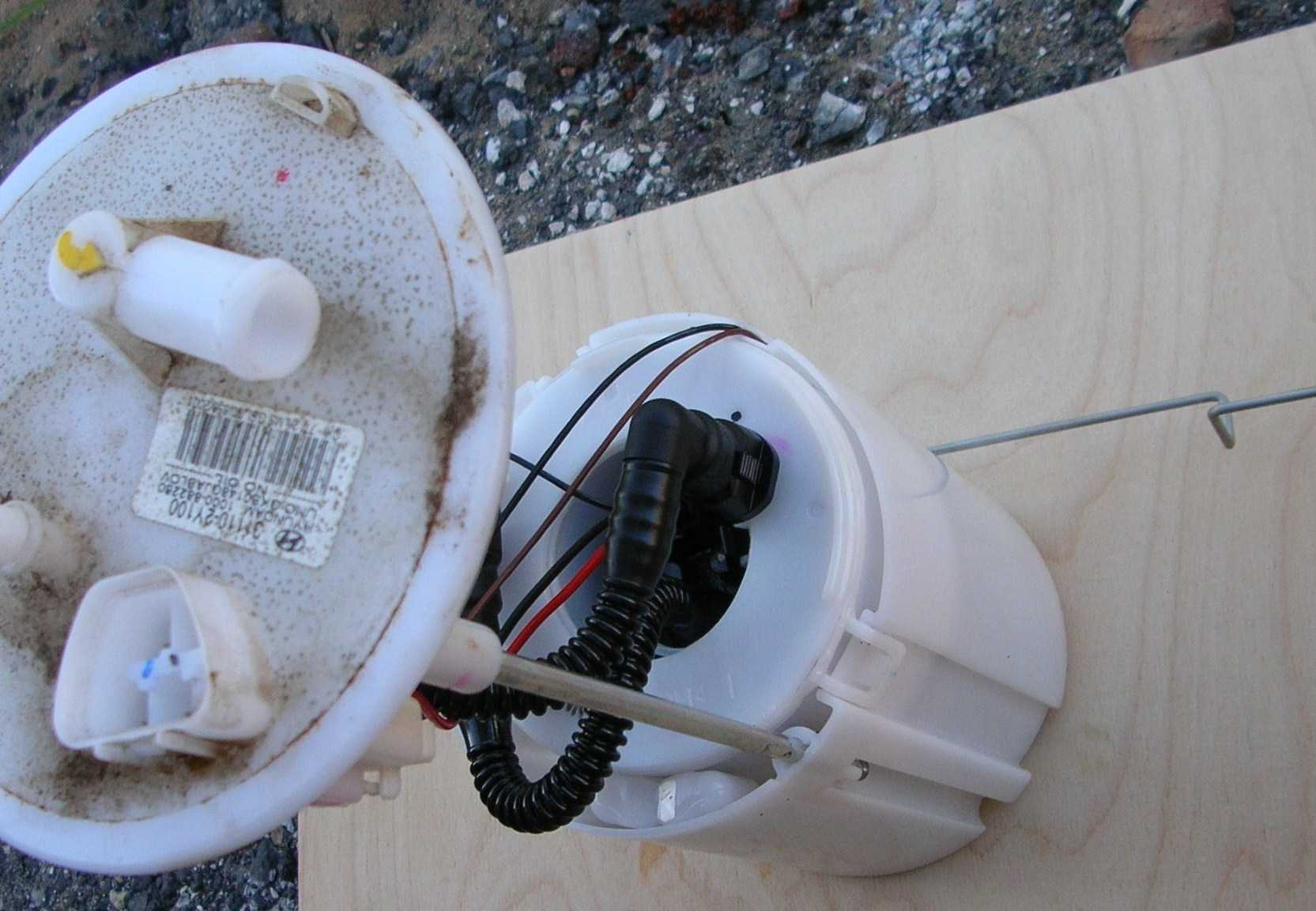

Аккуратно извлеките топливную секцию, стараясь не повредить поплавок датчика уровня топлива.

Как заменить фильтр

Сначала необходимо обеспечить качественную вентиляцию помещения. Пары бензина при высокой концентрации опасны для здоровья, не говоря уже о пожарной безопасности. Далее вам понадобится подготовить необходимый инструмент ( плоскую отвертку, головку на 14 и 8 с воротком). Дополнительно понадобится смазка, чистая ветошь.

Приступим к замене фильтра:

Для исключения короткого замыкания и поражения током непременно отключите клеммы от АКБ автомобиля.
Далее демонтируйте заднее сиденье. Для этого открутите один болт под днищем багажного отделения сзади. Крепежный элемент удерживает скобу задних сидений. В конце остается только дернуть всю конструкцию дивана на себя и снять его.
Перед вами должен быть небольшой лючок, открыв который вы получите доступ к бензиновому насосу.
Открутите 4 самореза по периметру люка и отодвиньте его в сторону. Не поднимайте его, поскольку с нижней части он прикреплен проводами к насосу.
При помощи ветоши очистите поверхность от грязи и мусора, чтобы они не попали в бензобак.
Отключите разъем питания и патрубки. Используйте плоскогубцы и будьте осторожны, поскольку из патрубка может политься немного бензина.
Отсоедините шланг с зеленым фиксатором, используя плоскую отвертку.
Все открученные шланги разведите в стороны, чтобы они не мешали

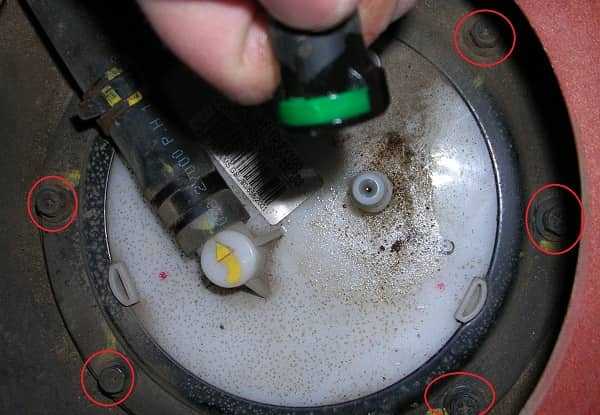

Далее открутите болты по периметру топливного насоса и снимите прижимное кольцо.

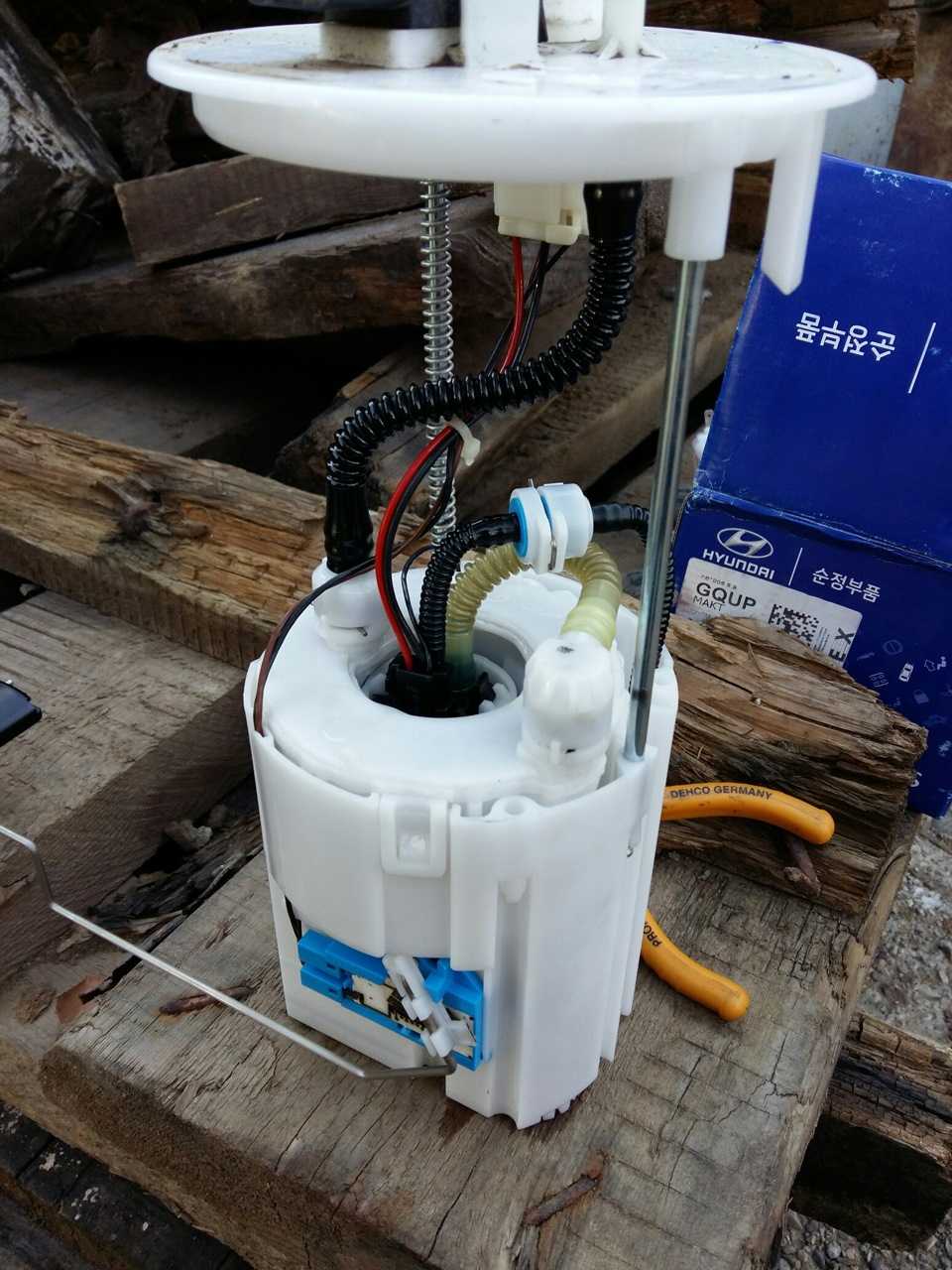

Осторожно достаньте всю конструкцию из бака. Старайтесь делать это под углом, чтобы поплавок уровня можно было вытащить без повреждения. Будьте готовы, что 200-300 миллилитров бензина могут политься из конструкции.

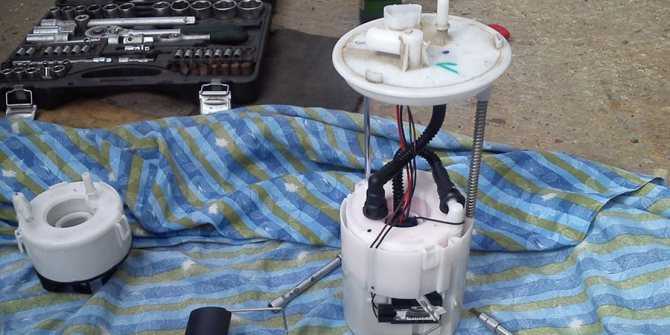

Отсоедините от корпуса непосредственно топливный фильтр.
Далее отключите все коммуникации, которые к нему подходят

Сюда входит датчик топлива, регулятор давления, дополнительный насос и электродвигатель. Следите за уплотнительными колечками. Почти все описанные компоненты крепятся на фиксаторах.

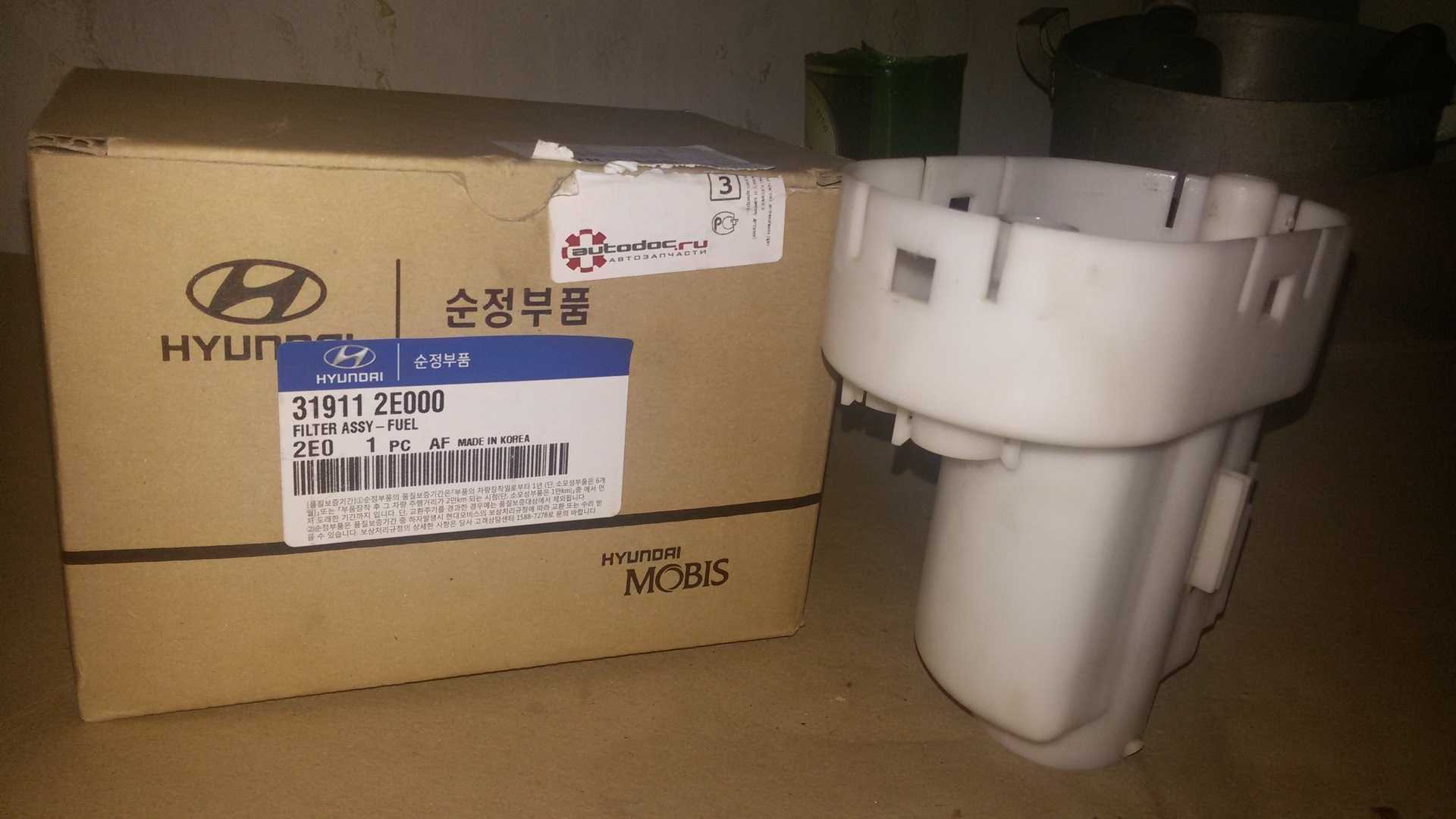

Остается подключить все шланги и провода к новому фильтру, собрать все в единую конструкцию и установить на посадочное место.
В конце закрутите прижимное кольцо, подключите шланги и питание, установите диван на место.

Будьте готовы, что 200-300 миллилитров бензина могут политься из конструкции.
Отсоедините от корпуса непосредственно топливный фильтр.
Далее отключите все коммуникации, которые к нему подходят. Сюда входит датчик топлива, регулятор давления, дополнительный насос и электродвигатель. Следите за уплотнительными колечками. Почти все описанные компоненты крепятся на фиксаторах.
Остается подключить все шланги и провода к новому фильтру, собрать все в единую конструкцию и установить на посадочное место.
В конце закрутите прижимное кольцо, подключите шланги и питание, установите диван на место.

В конце обязательно проведите тестирование и удостоверьтесь, что машина начала вести себя бодрее, а нестабильность оборотов пропала. Обязательно заправьте авто качественным бензином.

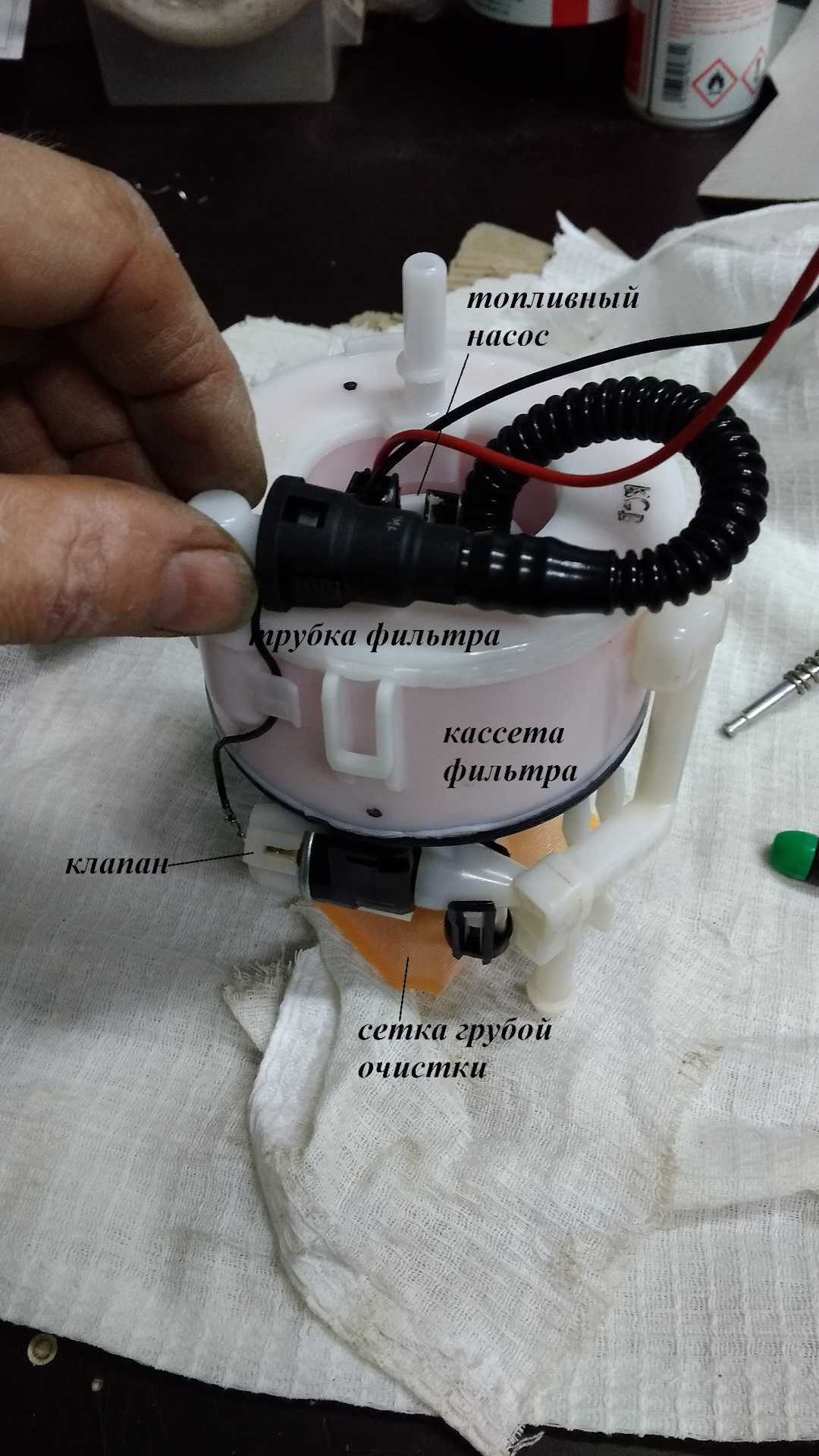

Ради интереса вы можете разобрать пластиковый корпус старого фильтра полностью. Внутри вы увидите специальную фильтрующую бумагу, плотно утрамбованную в виде гармошки. По ее состоянию можно оценить, насколько качественным топливом вы пользовались последние 30-60 тысяч километров пробега.

Каждый водитель может продлить срок службы своего фильтра. Условие только одно – заправлять качественное топливо с минимальным количеством примесей. Чем меньше грязи и песка будет попадать в бензобак, тем меньше будет нагрузка на фильтр, соответственно, очистительные элементы проработают дольше. В некоторых случаях автомобилисты меняют не только фильтр, но и сетку грубой очистки. Это позволяет незначительно улучшить фильтрацию.

Диагностика неполадок

Желательно заменять топливный фильтр согласно регламенту – через каждые 60 тысяч километров. Лучше не рисковать, и не использовать его более 65 тысяч километров. Российские дороги же, в свою очередь, «убьют» фильтр уже через 35-45 тысяч километров. Более того, качество бензина тоже сказывается на сроках эксплуатации – а оно оставляет желать лучшего.

Самые частые «симптомы» того, что пора менять фильтр:

• расход топлива сильно повысился;
• двигатель плохо реагирует на нажатие педали газа;
• машина глохнет, мотор плохо запускается;
• в топливопроводе постоянно возникают засоры;
• элементы системы впрыска быстро изнашиваются.

Именно поэтому самое рациональное решение – это заменять фильтр как минимум раз в два года. В противном случае элементы системы подачи топлива (например, форсунки) перестанут корректно работать.

Самый худший исход событий – это выход двигателя из строя. Если вы не хотите переплачивать за полный ремонт машины, лучше соблюдать требования регламента. Более того, расходники стоят недорого – не более четырехсот-пятисот рублей.

Чтобы провести точную диагностику, замерьте давление манометром и сверьте его с показателями в технической документации. Сильные отклонения от указанных там значений – гарантия того, что фильтр нужно заменить.

Процесс замены топливного фильтра на Киа Спортейдж 3

Чтобы заменить топливный фильтр, будем следовать простой инструкции:

Для предотвращения короткого замыкания от аккумулятора машины, отсоединяем клеммы.
Демонтируем заднее сидение, открутив крепеж, расположенный сзади, под днищем отделения для багажа. Дергаем конструкцию на себя и аккуратно ее снимаем.
Увидев люк, открываем его. По его периметру откручиваем четыре самореза. Не нужно поднимать люк, просто отодвиньте его в сторону, так как крышка подсоединена к насосу.
Используя сухую ткань, поверхность очищаем от посторонних частиц: пыли, мусора, песка, иначе они могут попасть в сам бензобак.
Патрубки, разъем питания отключим. Шланг с зеленым фиксатором отсоединяем, используя плоскую отвертку. Разводим шланги в сторону и избавляемся от креплений, расположенных по периметру топливного насоса.
Снимаем прижимное кольцо, достаем интересующий нас элемент из бака. Чтобы избежать повреждений поплавка уровня, извлекаем конструкцию под углом

Внимание: может пролиться небольшое количество бензина.
Отсоединяем от топливного фильтра корпус и все коммуникации. Устанавливаем новую деталь, подсоединяем к ней провода и шланги

Закручиваем прижимное кольцо и устанавливаем сидения на свое изначальное место.

Не забывайте о том, что систему нужно протестировать. В дальнейшем рекомендуем вам использовать только качественный бензин.

Когда менять, какой салонник устанавливать

Для выполнения операций планового ТО существует регламент, также советы производителя. Согласно им, подмена салонного фильтра системы отопления-кондиционирования Kia Sportage IV QL должна выполняться каждые пятнадцать тыщ км пробега либо раз в год.

• нередко запотевают окна;
• возникновение в салоне противных запахов при включении обдува;
• ухудшение работы печки и кондюка;

Они могут вынудить усомниться в том, что фильтрующий элемент совладевает со своими задачками, будет нужно внеплановая замена. В принципе, именно на эти симптомы и следует полагаться при выборе правильного интервала замены.

Какие аналоги выбрать

Помимо простых салонных фильтров существуют еще и угольные, которые более эффективно отфильтровывают воздух, но стоят они дороже. Преимущество угольного СФ заключается в том, что он не позволяет проникать посторонним запахам, идущим с дороги (улицы) в салон авто.

Но у этого фильтрующего элемента также есть недостаток – через него плохо проходит воздух. Угольные фильтры GodWill и Corteco – достаточно высокого качества, являются хорошей заменой оригиналу.

Впрочем, в некоторых торговых точках цена оригинального салонного фильтра Киа Спортейдж четвертого поколения может оказаться сильно завышенной. В этом случае имеет смысл приобрести неоригинальный расходный элемент. В частности, достаточно популярными считаются фильтры для салона:

Обычные пылевые салонные фильтра

• Mann Filter CU24004 – технологичные расходники от известного производителя
• BIG filter GB-9967 – популярный бренд, хорошая тонкая очистка
• RU54 CF-940 – российский производитель с демократичной ценой

Угольные салонные фильтра

• Mann Filter CUK24004 – качественное и толстое угольное напыление
• BIG filter GB-9967/C – из активированного угля
• RU54 CF-940C – нормальное качество, доступная цена

Имеет смысл приглядеться и к продукции других компаний – они также специализируются на производстве качественных расходных материалов для легковых автомобилей:

• Corteco
• Filtron
• SCT
• Sakura
• GoodWill
• Fram
• JS Asakashi
• Champion
• Zekkert
• Masuma
• Nipparts
• Purflux
• Knecht Mahle
• Невский фильтр

Вполне возможно, что продавцы могут порекомендовать произвести замену салонного фильтра Sportage IV QL на не оригинальные дешевые заменители, с гораздо меньшей толщиной. Их покупать не стоит, поскольку их фильтрующие характеристики вряд ли будут на должном уровне.

Как часто нужно производить замену?

Согласно нормам сервисного обслуживания, топливный фильтр бензиновых двигателей на Киа Спортейдж 3 подлежит замене спустя 60 тыс. км пробега либо каждые 48 месяцев эксплуатации автомобиля. Для дизельных двигателей интервалы замены вдвое короче – каждые 30 тыс. км либо раз в 2 года, если за это время планка пробега так и не будет преодолена. Поскольку отечественный дизель довольно низкого качества, интервалы замены ТФ на дизельных автомобилях рекомендовано сокращать вдвое.

Если вам «везет» на АЗС с некачественным топливом, автомобиль сам подскажет, через сколько менять ТФ . Распознать забитый фильтрующий элемент можно по падению мощности, провалам при резком нажатии передали акселератора в пол на низких оборотах, проблемам с запуском, что особенно характерно для дизельных двигателей в зимнее время года.

Где расположен фильтр?

В автомобилях Chevrolet Cruze нет такого элемента, как топливный фильтр. Автопроизводитель  счел  ненужным устанавливать его на свои авто. Точнее, самого фильтра нет, но есть сеточка, которая отвечает за фильтрацию заправляемого топлива – она и назыявляется топливным фильтром.

Производитель считает, что бензонасос устанавливается на автомобили  Cruze на весь срок эксплуатации. Поэтому его замена считается неуместной. Однако из-за низкого качества бензина на российских АЗС,  у владельцев Cruze часто возникает необходимость замены  «сеточки».

Сама сетка, расположена в бензонасосе, который, находится в топливном баке. Чтобы добраться до фильтрующей сеточки, необходимо будет снять заднее сидение вашего Chevrolet Cruze, затем  демонтировать и произвести разбор бензонасоса.

Часто ли нужно менять топливный фильтр?

Если вы заметили, что:

• ваша машина работает с перебоями, то есть периодически троит;
• автомобиль теряет мощность, когда вы жмете на педаль газа, ощущаются «провалы»;
• автомобиль  стал менее динамичным;
• при резком нажатии газа автомобиль начинает дергаться;

то, пришло время поменять топливный фильтр.

«Подскажите! Приобрел  новый Chevrolet Cruze где то  два года назад. Ездил без  проблем. Но тут вдруг машина стала неровно работать, а иногда и вообще не заводится! Поездил по автосервисам, все советуют поменять топливный фильтр! Посмотрел в инструкции по эксплуатации, там ни слова нет о замене. Где можно найти пошаговую инструкцию по замене?»

Вопросов такого рода   предостаточно в  Интернете. И  специально для вас  мы подготовили эту инструкцию. Конкретных  сроков для  замены нет, все зависит от топлива, которое вы используете, и если оно не качественное, то замену придется делать гораздо чаще – примерно после 60 тысяч километров пробега.

Если вы уже проехали этот километраж, то рекомендуем вам заменить топливный фильтр. Специалисты автосервиса Chevrolet96 запишут вас на удобное Вам время и выполнят замену.

Этапы  замены  топливного фильтра

Если вы решили  самостоятельно заменить  топливный фильтр, то предлагаем вам ознакомиться с пошаговой инструкций..

• Старый и новый топливный фильтр для Chevrolet Cruze
• Подготовка
• Для замены топливного фильтра вам потребуются:

• Новый топливный фильтр. Можно приобрести оригинальный фильтр от компании Chevrolet или отечественный аналог, выбирать вам!
• Отвертке со шлицевым наконечником.
• Обтир.

Инструкция

Перед снятием топливного  фильтра, необходимо сбросить давление в системе. Для этого нужно выключите зажигание,  найти блок предохранителей. Необходимо снять тот  предохранитель, который отвечает за работу бензонасоса. После заведите двигатель и дайте ему поработать какое-то время. Когда машина заглохнет – давление в системе будет сброшено.

1. Чтобы добраться  до топливного фильтра, который находится в бензонасосе, вам потребуется снять заднее сидение. Для этого поднимите его резким движением вверх.
2. Когда сидение снято, вы видите крышку бензонасоса.
3. Руками или при помощи отвертки снимите защитный кожух бензонасоса и уберите резинку уплотнителя.
4. Отсоедините жгут с проводами от топливного насоса.
5. Отсоедините  патрубки, по которым бензин поступает в насос и выходит из него. Для этого воспользуйтесь отверткой с плоским наконечником: подденьте патрубки и демонтируйте фиксаторы.
6. Теперь откручиваем  крышку бензонасоса.
7. Когда у вас получилось открутить крышку, достаем сам насос.
8. На самом бензонасосе вы увидите разъемы: их нужно отсоединить.
9. На корпусе бензонасоса есть  четыре защелки. Их также нужно отжать.
10. Отжав защелки, подденьте отверткой верхнюю часть топливного насоса. Она должна сняться без проблем.
11. Выполнив все выше указанные действия, вы увидите фильтрующую сетку. Если проблема некорректной работы двигателя заключалась именно в ней, то она может даже не давать просвета из-за грязи, поэтому лучше просто замените сам фильтр. Сборку элементов следует выполнить в обратной последовательности.

Демонтировав сидения, вы увидите защиту, за которой находится топливный фильтр

Отсоедините кожух и резинку уплотнителя от защитной крышки

Затем отсоедините разъем с проводами, подключенный к насосу

Так выглядит фиксирующий диск – его нужно демонтировать при помощи специального ключа или отвертки с молотком

Демонтаж фиксирующего диска

Вам нужно отжать защелки, чтобы добраться до фильтрующей сетки

Потяните верхнюю часть бензонасоса

1. Так выглядит бензонасос для Chevrolet Cruze в разборе: кружком отмечена сетка
2. Так выглядят старая и новая фильтрующие сеточки

К сожелению с качеством нашего бензина такая процедура у нас не реткость! Консультацию по замене и цены можете узнать по телефону 201-94-20 или приезжайте ждем вас по адресу: г.Екатеринбург, ул.Краснофлотцев 80а.

Замена топливного фильтра на Киа Спортейдж 3

Пошаговая инструкция:

Открутите крепежный болт заднего дивана. Он расположен в днище багажника, рядом с запасным колесом.
Снимите пыльник. Сначала отогните его, а потом открутите 4 шурупа.
Снятие лючка. Он установлен на 8 болтов. К крышке подходят два шланга: толстый и тонкий. Толстый снимается с помощью хомута, а тонкий при нажатии на фиксатор.
Выньте модуль, очистите корпус от пыли и грязи, поменяйте сетку. Далее снимите с модуля массу, отстегните накладки.
Теперь поменяйте сам фильтр, поставьте на него клапан и соберите в обратной последовательности

Обращаем внимание на резиновые прокладки. Не порвите и не потеряйте их.

Описание топливных фильтров на Спортейдж 1, 2, 3

На первом поколении бензинового Sportage топливный фильтр располагался вне бака. Выполнен по классической схеме: металлическая чашка в форме цилиндра. Сверху и снизу приварены трубки на впрыск и выпуск топлива.

Минус конструкции – хрупкие фиксаторы из пластика. При самостоятельной установке фильтра нельзя сильно давить на корпус, чтобы не сломать защелки.

На этой модели установлены 3 разных модификации фильтра.

• С 1992 по 1997 год — 0K01120490B
• С 1996 по 1998 год — 0K03X20490A (мелкая доработка);
• С 1997 по 2002 год — 0K08A20490A.

Если Вы встретили фильтр, в котором артикул начинается с буквы S, не пугайтесь. Это не подделка и не брак. Такая маркировка означает, что деталь сделана для послегарантийного использования и обслуживания.

Фильтры для первого поколения

У каждой модели есть аналоги. Для первого поколения: PMC 3.7 и Japan Parts 2.2. Для доработанного фильтра – модели Kitto JN6002 и AMD 4.5, а для крайней версии Nipparts 3.4

На дизельный мотор первого Спортейджа ставился один топливный фильтр. Его расположили рядом с двигателем в моторном отсеке. Он выполнен из металла. Имеет три аналога в свободной продаже: от Sakera, Mando и от Bosch.

Фильтры для второго поколения

На бензиновые автомобили второго поколения ставят один фильтр — 319112E000. Он помещается в пластиковый бокс и располагается внутри бензобака.

Модуль и фильтр — две разных запчасти, поэтому их можно менять по отдельности. В данном случае производители пошли вразрез с тенденциями маркетинга. Кроме Kia такой модуль устанавливается на Hyundai Tuscan.

Чтобы самостоятельно поменять фильтр на бензиновом Spotrtage 2 нужно снять задний диван. Чтобы его разобрать, придется открутить связующий болт за запаской. После того, как Вы демонтировали сидение, остается открыть лючок и достать модуль. Фильтр крепится к корпусу встроенной резьбой.

На дизельных моторах второго поколения стоит фильтр 319222Е900. Он не меняется в зависимости от года выпуска. По конструкции деталь аналогична предшественнику. Располагается в подкапотном пространстве в районе двигателя.

Как на первом поколении встроен в металлический корпус в виде цилиндра и крепится на резьбу. Эти фильтры стоят на KIA Ceed, Cerato и Hyundai IX-35. Аналоги выпускаются у Bosch и AMD.

Топливный фильтр на третьем поколении Киа

На третьем поколении Kia Sportage стоит разборный модуль с встроенным фильтром тонкой очистки, основным фильтром и датчиком. Все комплектующие можно менять отдельно. Стоит, как и на втором поколении под задним сидением, под люком.

Дизельный фильтр – копия предыдущей версии. Даже в официальном мануале детали названы взаимозаменяемыми.

Инструкция по замене

Несколько советов перед началом работ:

• Помните, что бензин – это легко воспламеняющееся вещество, поэтому категорически не рекомендуется проводить замену вблизи источников огня или курить во время работы;
• После окончания работ, убирайте все остатки топлива, которые попали на пол или другие предметы и устраняйте их ГСМ ветоши с пропиткой в местах отдалённых от источников огня;
• Имейте всегда под рукой огнетушитель;
• Старайтесь, чтобы топливо не попадало на открытые участки кожи, это очень вредно и способствует развитию рака;
• Сбрасывайте давление внутри системы питания перед началом проведения операции;
• Если на машине есть закодированная стереосистема, то необходимо перед отсоединением батареи убедится в том, что вы знаете правильную комбинацию кода.

1. Найдите провод с отрицательной меткой и отключите его.
2. После последний поездки должно пройти не меньше 3 часов, то есть работа должна выполняться с охлаждённым двигателем. Выждите время.
3. Устраните крышку воздухоочистителя, которая идёт в комплекте с воздуховодом.
4. Все штуцерные соединения оберните ветошью, а всё разбрызганное топливо соберите тряпками или газетами.
5. Зафиксируйте гайку на автофильтре, а ключом откручивайте болт (для штуцерного соединения), который расположен на топливной линии. Разделите линию и автофильтр, выкиньте шайбы (их необходимо будет заменить).
6. Снизу фильтра на линии есть накидная гайка, которую также необходимо открутить. Потом отсоедините саму линию.
7. Дабы извлечь сам фильтр, нужно ослабить стяжки, и по необходимости снять кронштейн.
8. Теперь возьмите новую деталь и вставьте её в хомут, закрутите болты руками. Установить его надо строго по указаниям, чтобы направления стрелок сходилось с направлением топлива в самой системе питания.

• Замените шайбы. Линию подсоедините внизу, а гайку закрутите руками.
• Теперь необходимо закрутить болт на 30 Нм, фильтр, как и полагается придерживать ключом. Гайку закрутите на 35 Нм.
• Стяжки затяните на 14 Нм.
• Подсоедините обратно отрицательные провода к батареи. Включите двигатель, возобновите давление. Проверьте место на наличие утечек.

Готово, замена в автомобиле Киа Спортейдж успешно осуществлена.

Источник статьи: http://foksevmash.ru/elektronika/toplivnyj-filtr-kia-sportejdzh-3.html
