Эур лада приора неисправности и способы устранения

Основные компоненты ЭУР и их взаимодействие

Благодаря процессу, который совершает электроусилитель руля, уменьшается нагрузка при развороте машины. Управление автомобилем марки Приора становится гораздо проще — система предотвращает выполнение опасных маневров на скорости выше средней.

Основные компоненты ЭУР:

• рулевое колесо;
• колонка;
• вал;
• электромотор;
• механизм, обеспечивающий поворот руля;
• ЭБУ (электронный блок управления);
• датчик момента.

Когда автомобиль совершает поворот, активизируется электроусилитель, с помощью электромотора происходит обеспечение момента. После чего датчик совершает измерения показателей, направляет их на электронный блок управления. Исходя из градуса поворота и его резкости, блок рассчитывает нужную мощность и подает ее.

Предыдущие автомобили марки ВАЗ имели ГУР, он выдавал одну и ту же мощность, как при прямой езде, так и при поворотах (это небезопасно). Электроусилитель руля в данном случае более надежная система, так как чувствует все изменения в движении транспортного средства

Однако с пройденными километрами или при неосторожном вождении, данный узел может быстро выйти из строя. Несвоевременное выявление поломки грозит летальным исходом – колеса просто перестанут слушаться

Как результат, возникает аварийная ситуация. Могут быть разные неисправности, способы устранения зависят от особенностей поломки.

Снятие и установка

Это не такая уж и сложная процедура, как может показаться. И даже требует очень мало инструмента:

1. Накидной ключик на 8.
2. Головка с воротком, или торцевой ключ на 13.
3. Фигурная (крестовая) отвёртка.

И более ничего, кроме умения, ими пользоваться. Это при условии, что сам руль уже снят, а это отдельная история.

Внимание! Перед началом процесса, первым делом отключить аккумуляторную батарею! Можно просто сняв одну клемму. Ну а теперь вперёд

Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала

Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала.

Отсоединить два разъёма от ЭБУ ЭУР. Снять со специальной шпильки пластиковую накладку.

Нижние гайки не откручивать совсем, а провернуть на несколько оборотов ключом № 13. А вот стяжной болт шарниров промежуточного вала, вытащить полностью, открутив его гайку на 13. Ну вот. Выкрутив все крепёжные гайки, можно вытаскивать неисправный ЭУР «Приоры». Ключом на 13 освободить нижний вал устройства от шлицевого шарнира. Ну вот и всё. Можно попытаться починить описанные выше неисправности самому, отнести в мастерскую или просто поставить новый агрегат на свою «Приору», действуя в обратном порядке.

Полезное видео по общему ремонту электроусилителя руля «Приоры»:

Электроусилителем руля (ЭУР) комплектуется сегодня каждая Приора, касается это и базовых комплектаций. В начале выхода автомобиля агрегат шел как дополнительная опция комфорта. Владельцы этой модели знают, что узел часто заклинивает и выходит из строя. Усилитель руля стал слабым местом Приоры, но при необходимости ремонт можно произвести своими руками. В этом материале мы подробно рассмотрим, что представляет собой ЭУР, какие поломки случаются в этом узле и как их устранить самостоятельно. За работу стоит браться лишь в том случае, если есть опыт в обслуживании автомобиля, так как при замене нам придется разобрать половину приборной панели.

Способы определения неисправности ЭУР

Ну конечно, первейший признак поломки в системе — это срабатывание сигнальной лампочки ЭБУ на панели приборов. Обычно на стандартной , это значок в форме рулевого колеса с восклицательным знаком. При включении зажигания, он на несколько секунд загорается, а потом, если компьютер решил что всё в порядке, лампочка гаснет. И соответственно, когда обнаружена поломка электроусилителя «Приоры» — загорается и остаётся гореть.

Итак, провести компьютерную диагностику, связаться с ЭБУ получить коды ошибок с расшифровкой или без. Даже если сканер выдаёт только коды, это не страшно. Можно просто знать, что неисправности связанные с ЭУР «Приоры», начинаются с символа «С». Например, С1013, обозначает что низкое напряжение в сети, и электроусилителю этого мало.

Ну тут могут быть несколько вариантов. Самый распространённый случай, это ослабление, или пригорание одного из двух силовых проводов, идущих на ЭУР. Это красный и чёрный провода, большого сечения, входящие в отдельный разъём на устройстве. Их довольно просто проверить. А также это может быть большой предохранитель на устройство, тут всё понятно. Ну а третья причина, это недостаток в сети автомобиля, например, слабые, или неисправные, аккумулятор или генератор. При такой неисправности к специалисту, и никак иначе. К автоэлектрику.

«Народный» способ проверки неисправности, или «контроль»

Ну а если сигнализатор не горит, а сомнения в исправности или неисправностей ЭУР «Приоры» присутствуют, или после проведения ремонта нужно сделать «контроль», поступают следующим образом: нужно не включая зажигания покрутить рулевое колесо. Запомнить усилие. И повторить операцию запустив мотор. Если изменений нет, с ЭУР «Приоры» что-то произошло!

Какие всё-таки неисправности существуют в электроусилителе «Приоры»

И снова тот же список, механика, электрика, электроника. Ну с механикой всё понятно, это выход из строя валов, соединений и арматуры. При этой неисправности, колёса просто не отреагируют на поворот баранки. И эту неисправность, проще всего устранить. А вот с остальными неисправностями гораздо сложней. Если неисправности связаны с выходом из строя самого сервомотора, усилителя, «Приоры» о ремонте не стоит и думать. Проще приобрести в магазине новый ЭУР и самостоятельно заменить. Либо отнести на сервис, и попытаться отремонтировать там. Если пропала связь с ЭБУ ЭУР «Приоры», то это, скорее всего, второй разъём, со шлейфом проводов, то же и в случае неполучения сигнала для блока, от внешних датчиков — коленчатого вала и распредвала. Да, да они также важны для работы устройства. В этих случаях можно снять и отремонтировать, или заменить недорогой пучок проводов.

Остался сам «мозг» электроусилителя, и внутренние датчики положения валов агрегата. С датчиками возиться не вариант, только ремонтный сервис. А вот сам компьютер, при его неисправности, можно купить и заменить самостоятельно.

Назначение агрегата

За счет работы ЭУР снижается нагрузка и усилие на руле при совершении поворота. Узел значительно облегчает управление автомобилем, а на большой скорости он не позволяет выполнять опасные маневры.

В состав агрегата входят следующие компоненты:

1. Рулевое колесо;
2. Колонка;
3. Вал;
4. Электромотор;
5. Механизм поворота руля;
6. Электронный блок управления (ЭБУ);
7. Датчик момента.

Изучаем схему ЭУР

При повороте в работу включается электроусилитель. Момент обеспечивается электромотором, который присутствует в конструкции ЭУР. Датчик момента измеряет показатель и отправляет его в ЭБУ. В зависимости от угла поворота, блок рассчитывает, какую мощность нужно задать мотору. В переключателе, расположенным под рулем, присутствует устройство, которое определяет угол поворота. Датчик момента и поворота передают данные на ЭБУ, который «определяет», с нужной ли скоростью работает электродвигатель.

На прошлых поколениях автомобилей ВАЗ был установлен гидроусилитель, он давал во всех диапазонах вращения практически одинаковое усилие. Что касается ЭУР, то степень усилия зависит от множества факторов – скорость поворота «баранки» и его угол, обороты силовой установки, скорость движения.

Возможные проблемы

Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

Довольно распространенная проблема, вызванная тем, что гидроусилитель работает непосредственно от силового агрегата. Дабы исправить ситуацию, гидрач подключают не прямо к двигателю, а с помощью регулятора коэффициента усиления. Другой вариант — задействовать усилитель с функцией электропривода. Сегодня подобный девайс отыскать не сложно, да и стоит он сравнительно мало.

Проводка

Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

Роль электроусилителя в рулевом управлении ВАЗ 2170 Приора

Электроусилитель Приоры в снятом виде

Ни для кого не секрет, что электрический способ управления играет немаловажную роль в обеспечении безопасности во время езды. ЭУР или ГУР Приора выполняет опцию понижения уровня нагрузки на руль во время его поворота. Ключевым преимуществом использования такого устройства ЭУР на Приоре является комфорт при передвижении в результате улучшенной обратной связи между рулем и колесами.

Электроусилитель представляет собой более современный и усовершенствованный узел, который не только проще в плане использования, но и не требует внедрения дополнительных магистралей для обеспечения работы. Кроме того, данное устройство не забирает мощность у силового агрегата. Главное достоинство ЭУР — не требует частого ТО и контроля жидкости в отличии от ГУР.

Но следует отметить, что такая система имеет несколько недостатков, один из них — довольно слабая обратная связь между дорожным покрытием и системой управления. В результате этого при езде по снегу могут появиться трудности. В отличие от Приор, иномарки оснащаются дополнительными механизмами и узлами блокировки и стабилизации, поэтому способ управления ЭУР в отечественном варианте является менее надежным. Помимо этого, на практике неисправный электроусилитель с плохой тягой — это достаточно распространенное явление.

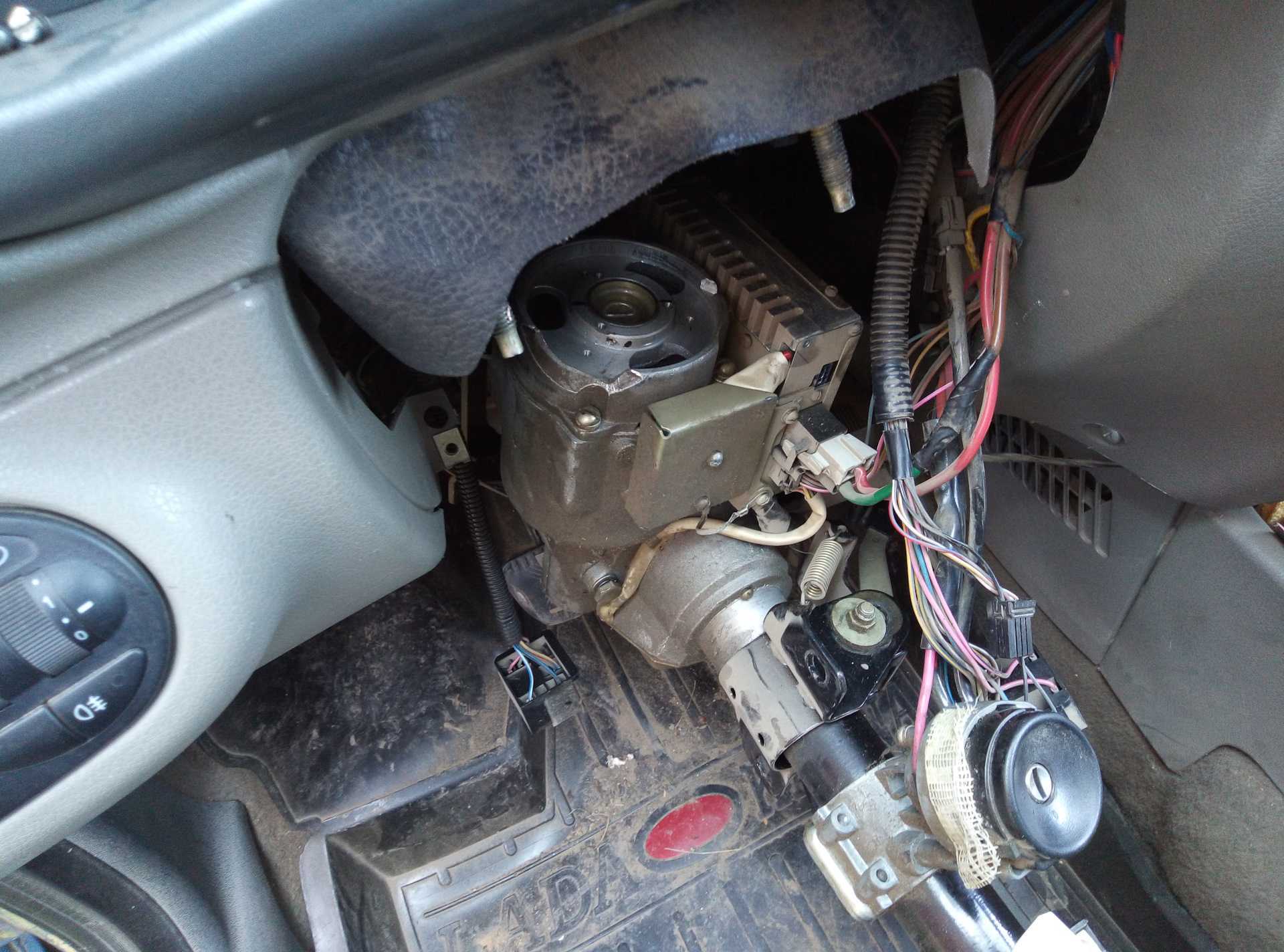

Снятие и установка ЭУР в домашних условиях

Для того, чтобы произвести снятие устройства с автомобиля, потребуется заранее подготовить все, что вам может пригодиться в процессе. В частности, речь идет об отвертках с плоским и крестовым наконечниками, а также наборе гаечных ключей с торцевыми головками.

Итак, как происходит процедура снятия и монтажа электроусилителя:

1. В первую очередь, необходимо выключить питание на бортовую сеть, для этого отсоедините минусовую клемму от аккумулятора. Затем демонтируйте руль, заранее сняв пластиковую накладку под ним и на контрольном щитке. Демонтаж руля проводится в соответствии с сервисной книжкой к автомобилю.
2. Используя крестообразную отвертку, необходимо открутить четыре болта фиксации декоративной накладки на рулевой панели.
3. Сделав это, вы сможете увидеть колодки с проводкой — их необходимо отсоединить от подрулевого переключателя, также отсоединяется и контактное кольцо.
4. Используя гаечный ключ на 8, нужно открутить винт фиксации колодок проводов, которые проходят от замка зажигания.
5. Далее, необходимо нажать на пластмассовые элементы фиксации и отсоединить колодки с проводами вверху и внизу самой колонки.
6. В том месте, где электроусилитель рулевого колеса крепится к самой колонке, потребуется демонтировать так называемую пластмассовую шторку, для этого следует отсоединить фиксаторы.
7. Используя торцевой ключ, нужно несильно ослабить гайки, которые фиксируют узел к низу колонки.

После выполнения этих действий осуществляется снятие непосредственно усилителя — он демонтируется вместе с промежуточным валом. Но для того, чтобы вам было более удобно прочищать узел и в дальнейшем производить установку в обратном порядке, эти компоненты желательно заранее отсоединить друг от друга. Чтобы сделать это, используя ключ на 13 выкрутите винт, фиксирующий карданный шарниры на самом валу. Затем вам потребуется открутить две гайки фиксации по торцам, после этого саму рулевую колонку можно будет извлечь.

Затем нужно будет извлечь винт и произвести снятие кардана от шлицевого шкива узла. Чтобы после снятия процедура обратной установки была более удобной, желательно удостоверить в том, что все метки совпадают. Речь идет о метках на защитном чехле, шкиве, а также крышке стартера

Очистка механизма контактной группы и прочих элементов системы должна производиться осторожно, чтобы все компоненты остались целыми и неповрежденными. Если вы обратитесь за помощью к специалистам в этом вопросе, то процедура очистки обойдется вам в среднем около 30-50 долларов в зависимости от региона

На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации

Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье

На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации. Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье.

Благодаря работе электроусилителя происходит снижение нагрузки и усилия на рулевом колесе при выполнении поворота. Агрегат существенно облегчает управление транспортным средством и не позволяет на большой скорости совершать опасные маневры. В состав узла входят такие элементы:

• Электромотор.
• Колонка.
• Рулевое колесо.
• Датчик момента.
• Электронный блок управления.
• Механизм поворота руля.

При повороте рулевого колеса в работу включается ЭУР. Момент обеспечивает электродвигатель, присутствующий в конструкции электроусилителя. Датчик момента выполняет измерение показателя и отправляет его в электронный блок. Зависимо от угла поворота, ЭБУ рассчитывает, какую мощность необходимо задать двигателю. В переключателе, который расположен под рулем, есть устройство, определяющее угол поворота. Датчики поворота и момента передают сведения на электронный блок, который определяет, с требуемой ли скоростью функционирует электромотор.

На прошлых поколениях ВАЗ был вмонтирован гидроусилитель, который давал фактически одинаковое усилие во всех диапазонах вращения. Что касается электроусилителя, то степень усилия здесь зависит от массы факторов: скорости поворота руля и его угла, оборотов силовой установки, скорости езды.

Полный отказ работы электроусилителя

Несмотря на то, что ЭУР считается более надежным, чем ГУР, все же и у него бывают неисправности, а поскольку это напрямую влияет на безопасность, следует неотлагательно произвести ремонт.

Неисправностей, которые возникают с ЭУР на Приоре не так уж и много. Первое, что возникает, так это полное прекращение работы усилителя. Часто отключение усилителя сопровождается соответствующим кодом, который выводится на дисплей бортового компьютера, хотя бывают и случаи, когда выявить его отключение можно только опытным путем.

Гидроусилитель для современной Лады

Для этого нужно сделать:

1. Несколько поворотов руля в разные стороны при неработающем моторе.
2. Затем нужно провести ту же операцию, но уже при заведенном автомобиле.
3. Если усилие, которое нужно было приложить к рулевому колесу, не изменилось, это означает, что усилитель не работает.

Движение, конечно, можно продолжать и при неработающем усилителе, но нежелательно, нужно как можно быстрее провести его ремонт и восстановить работоспособность.

Бывают случаи, когда усилитель на Приоре отключается вместе со спидометром. Виной тому является датчик скорости. Дело в том, что эти три элемента связаны между собой. Такая схема позволяет регулировать работу ЭУР в зависимости от скоростного режима. Ремонт в данном случае сводиться к проверке работоспособности датчика скорости и проводки, идущей к нему, спидометру и ЭУР. Если обнаружены обрывы коммутации, ее нужно восстановить. А когда неисправность в самом датчике, он просто заменяется.

Электроусилитель может отключиться по причине низкого напряжения в бортовой сети Лады Приора. Это указывает на то, что изоляция в проводке, возможно, повреждена, и происходит короткое замыкание или возникают проблемы с работоспособностью генератора, поэтому он не выдает положенное напряжение. Ремонт заключается в проверке и восстановлении целостности проводки, а также проверке и устранении неполадок генератора.

Сильное загрязнение контактной группы датчика момента, установленного на усилитель, тоже может стать причиной отключения. Причем бортовой компьютер, проводя самодиагностику системы и выявляя проблемы с работой датчика момента из-за загрязнения, может сам преднамеренно отключить усилитель. Ремонт в таком случае сводится к снятию ЭУР с автомобиля, разборке и тщательной очистке контактной группы. Но поскольку операции по восстановлению работоспособности электроусилителя сложные и неправильная сборка и установка его на автомобиль может сказаться на правильной работе рулевого механизма, желательно для восстановления ЭУР обратиться к специалистам.

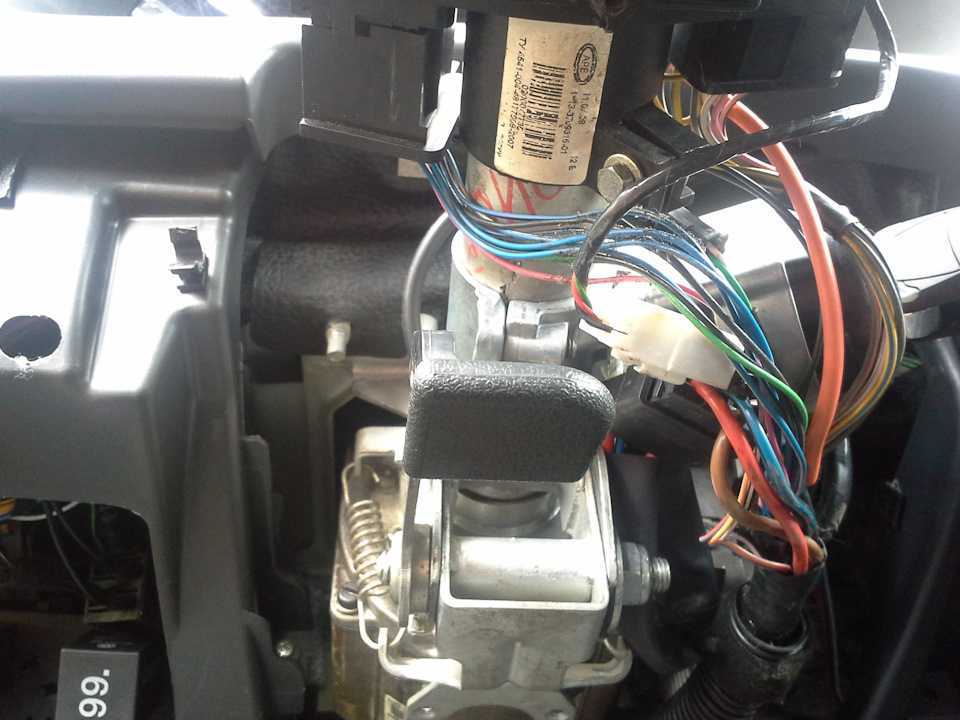

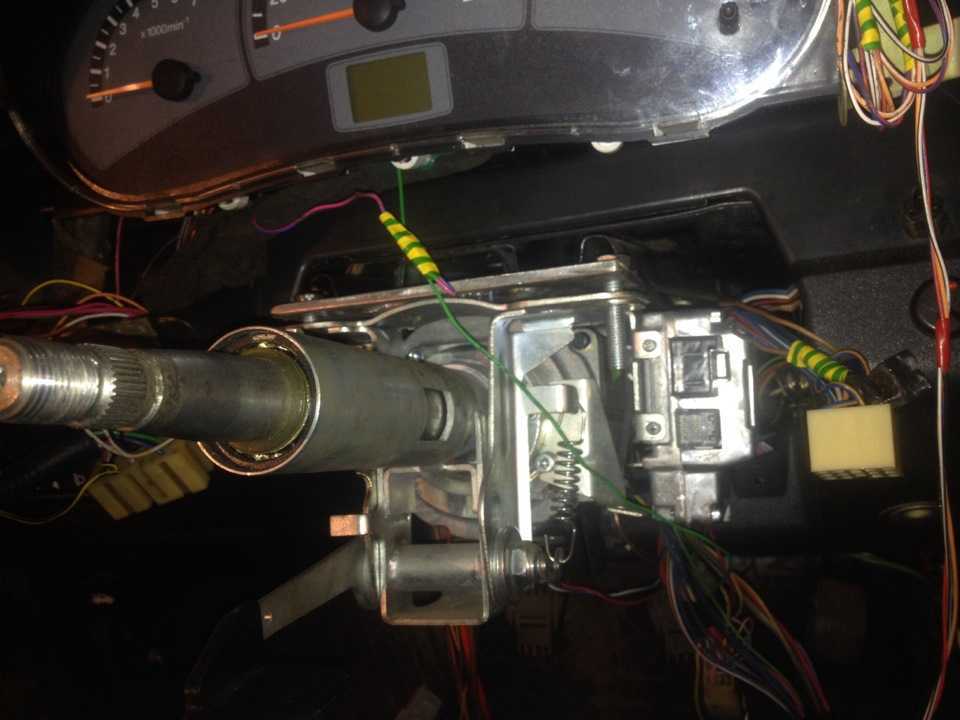

Разборка колонки рулевой

• ключ на 8 (накидной);
• на 13 (торцовый);
• отвертку крестообразную.

Прежде чем начать работу, важно отключить АКБ. Достаточно для этого снять провод с минусовой клеммы

• снимают руль;
• убираются пластиковые щитки с колонки (они держатся на двух шурупах и фиксаторах каждая);
• демонтируют нижнюю часть накладки, свинтив 4 болта;
• отключают провода от замка и переключателя сигналов поворота и пр.;
• ключом на 8 частично ослабляют хомут, удерживающий вышеназванные устройства и полностью их снимают;
• вытаскивают разъемные клеммы контроллера ЭУР;
• убирают накладку из пластмассы.

Затем остается только раскрутить гайки, находящиеся внизу (снимать их необязательно – достаточно ослабить). Здесь потребуется ключ на 13. После этого откроется прямой доступ к электроусилителю. Его вынимают после того, как откручивается болт, удерживающий шарниры валов – промежуточного, шлицевого, – а также гайки, крепящие собственно мотор.

https://youtube.com/watch?v=r8AExwMEq-k

голоса

Рейтинг статьи

Основные поломки ЭУР

Опытные водители и владельцы «Приор» могут наблюдать следующую тенденцию – поломки случаются в одних и тех же деталях, слабых местах системы. Почему же так происходит?

Первое, на что нужно обратить внимание – работа электроусилителя руля. После того, как произведено полноценное отключение системы, на бортовом компьютере должен появиться код – он сообщает о причине поломки

Каждый код имеет свою расшифровку. Однако очень часто реальную причину прекращения функционирования усилителя удается определить только после того, как проведется полноценная диагностика. Для того, чтобы узнать о природе поломки электроусилителя руля лада приора, делается следующее:

1. Выключается двигатель и пару раз проворачивается руль.
2. Включается мотор и «баранка» проворачивается несколько раз.

Отсутствие изменений в приложенных усилиях — верный показатель отключения ЭУР.

Ездить вполне возможно и с отключенной системой, однако делать это не рекомендуется. Очень трудно разобраться в особенностях управления с наличием электроусилителя и без него. Поэтому лучше выполнить диагностику. Она поможет определить, какой из компонентов вышел из строя, можно ли его починить или лучше заменить на новый.

Иногда можно наблюдать следующую ситуацию: спидометр одновременно с датчиком перестают функционировать. Возникает это чаще всего из-за неисправности датчика скорости. Датчик предоставляет данные БУ, а тот обрабатывает информацию на спидометре и определяет подачу нужного объема усилия.

Если причина поломки именно в датчике, решение проблемы простое. Достаточно проверить качество проводов и при необходимости сделать замену на новые. Если провода исправны, рекомендуется заменить сам датчик.

Остановка деятельности электроусилителя руля может произойти и из-за недостаточного напряжения. Возникает это в связи с нарушениями изоляции проводов — могут случаться короткие замыкания. По этой же причине перестает работать генератор. Датчик имеет огромной количество проводов, которые со временем могут запылиться или засориться. В таком случае нужно разбирать его, проводить «генеральную уборку».

Процесс извлечения предохранителя

Если во время ровного и плавного движения вперед автомобиль резко поворачивает в сторону, рекомендуется провести внеплановую диагностику. Ведь такое непредсказуемое поведение электроусилителя руля Приора не обойдется без аварийных ситуаций. Припаркуйтесь и отключите узел: отсоедините предохранитель для прекращения подачи напряжения на усилитель.

Для извлечения предохранителя нужно провести следующие действия:

• находим крышку монтажного блока, локализация — возле левой ноги водителя;
• совершаем проворот фиксаторов;
• отключаем сцепление;
• находим блок, в котором расположен предохранитель;
• извлекаем его.

Неисправность авто говорит о проблемах ЭУР. Причин для этого может быть много, поломка одной детали или нескольких. Чтобы максимально точно определить причину, обратитесь за специализированной диагностикой. А уже заменить или отремонтировать испортившеюся деталь можно и самостоятельно.

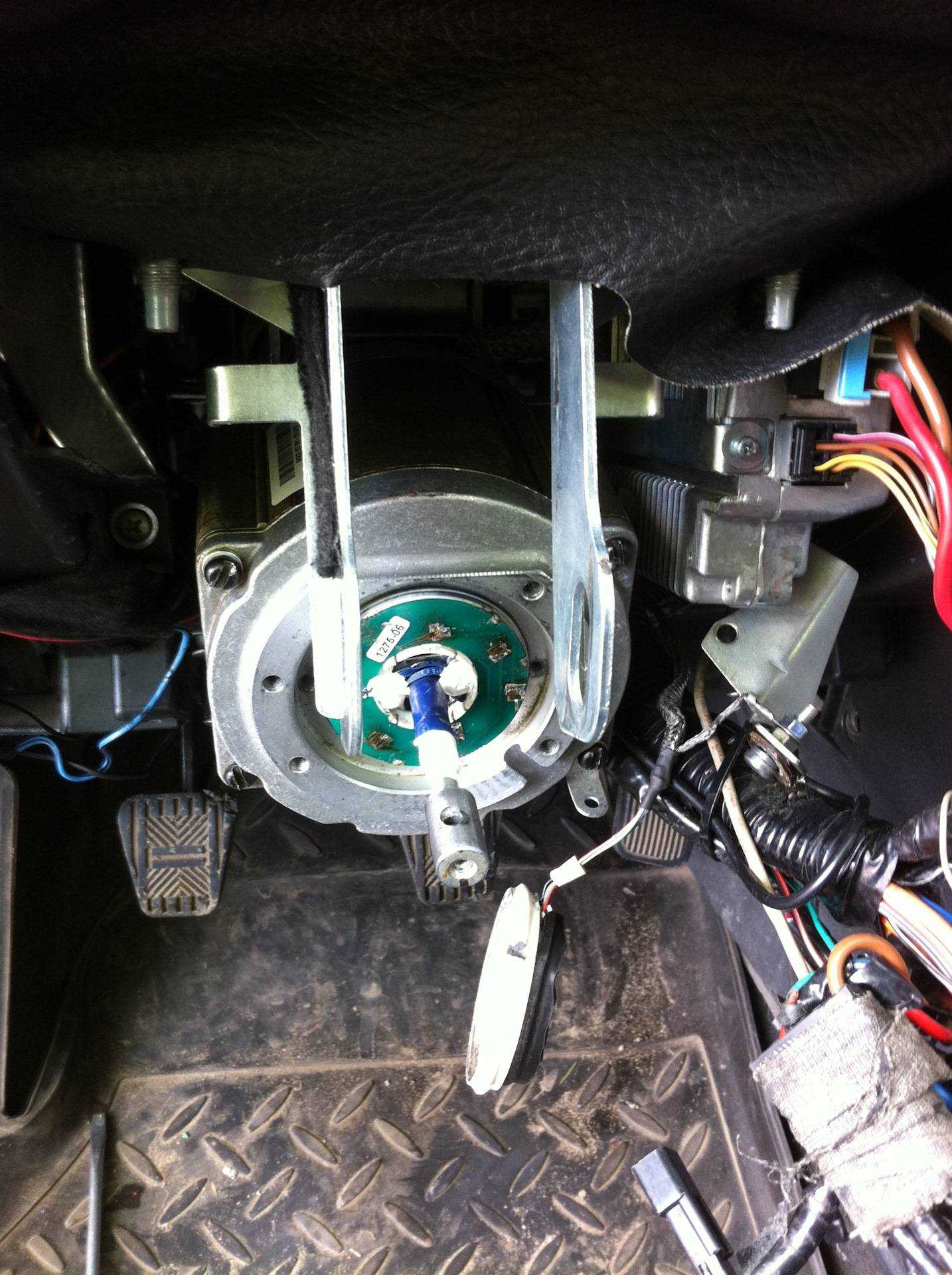

Процесс изъятия электроусилителя

Если принято решение заменить на автомобиле приора электроусилитель руля или убедиться в рабочем состоянии отдельных его деталей, извлекать агрегат нужно полностью. Для этого понадобятся:

• зубило;
• головка на 8 или на 13;
• удлинитель;
• трещотка.

Процесс извлечение ЭУР простой и быстрый. Процесс длительный: нужно снять руль управления, взяться за подушку безопасности, затем снять кожух и последнее – замок зажигания. После всего этого можно доставать электроусилитель.

Почему не работает электроусилитель руля на Приоре, возможные причины

Далее, будут перечислены некоторые причины, из-за которых перестал работать электроусилитель руля на Приоре.

ЭУР не проходит самоконтроль

При задействовании зажигания электроусилитель руля не проходит самоконтроль и отключается сам по себе. Таким образом, он не будет создавать помехи водителю и способствовать созданию аварийной обстановки во время движения автомобиля. Если ЭУР не проходит процедуру самоконтроля, ремонт влетит вам в копеечку.

Неисправен датчик скорости

Тут дело в том, что электроусилитель сканирует данные о скорости машины со спидометра, а тот, в свою очередь, получает сигналы от датчика скорости. В том случае, если датчик вышел из строя, на спидометр начинает подаваться неправдивая информация. Ситуация заставляет электроусилитель самопроизвольно деактивироваться. Решается проблема просто — меняем датчик на новый.

Проблемы с аккумулятором

Довольно часто, неисправность ЭУР, для бесперебойной работы которого нужно напряжение на уровне 13,5 В, сопровождается его падением. Здесь, первым делом нужно диагностировать аккумуляторную батарею, проблема может быть именно в ней. Кстати, нелишним делом будет и проверка генератора.

Проблемы с проводкой

Ещё одной причиной, по которой не работает ЭУР на Приоре, может стать повреждённая проводка. Усугублять ситуацию могут и такие погодные неурядицы, как заморозки, жара, осадки. Если они сменяют друг друга и при этом ЭУР начинает барахлить, то без исследований проводки вам просто не обойтись. Нужно проверить припайку и изоляцию, возможно, где-то «коротит».

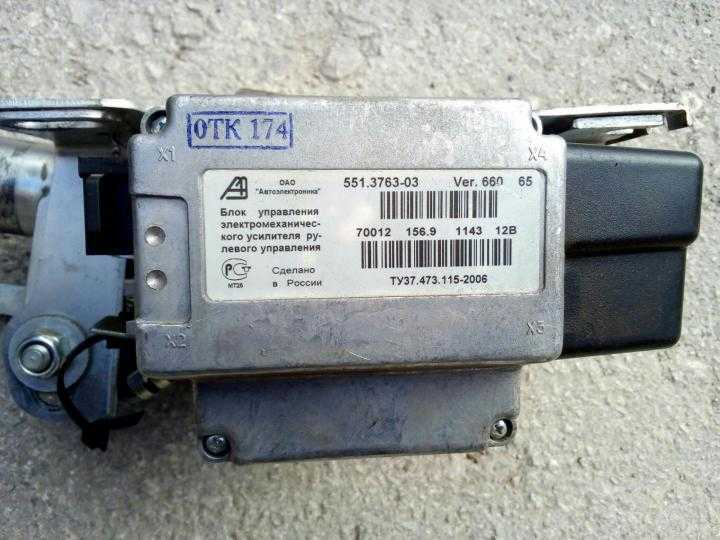

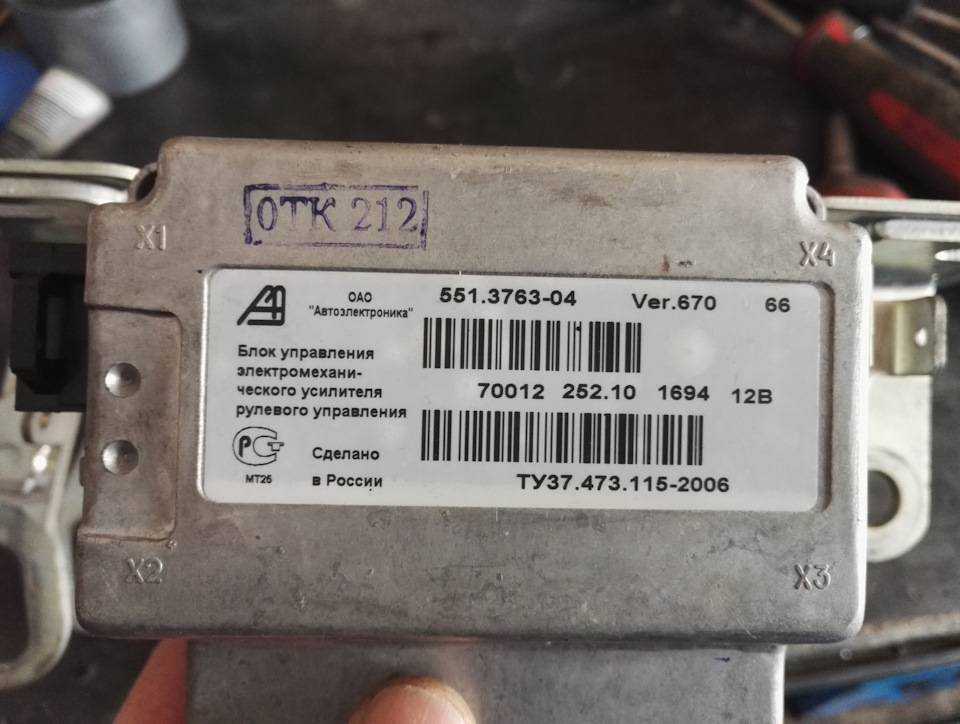

Блок управления ЭУР

Может случиться и совсем чудесная ситуация, когда колёса вашего авто будут менять направление движения сами по себе, без вашего участия. Причина проста — это «чудит» начинка электронного блока управления ЭУР, над которой, в угоду экономии разработчики поработали недостаточно серьёзно. В то же время на экземплярах свежих модельных годов, подобной проблемы возникать не должно. В любом случае если вы заметили, что электроусилитель начал жить своей отдельной жизнью, немедленно обращайтесь за помощью на СТО.

Нюанс

Обладателям модели Приора стоит также помнить о том, что на их автомобиле электроусилитель руля работает не постоянно. Больше всего электрический двигатель берёт на себя, на маленькой скорости либо когда машина находится в неподвижном состоянии. По минимуму электродвижок нагружен только на высоких скоростных режимах, а вот тут-то и даёт о себе знать неожиданное обстоятельство. Дело в том, что когда стрелка спидометра коснётся отметки 110 км/ч, ЭУР прекратит выполнять свои прямые обязанности. Это заметно сразу, так как усилие на руле становится максимальным. К слову, обладателям Лада Калина повезло ещё меньше, там электроусилитель обесточивается уже на 60 км/ч.

Итак, почему отключается электроусилитель руля на Приоре мы разобрались, а теперь самое время переходить к диагностике неполадок.

Как самостоятельно проверить ЭУР

Чтобы понять, что сломалось в усилителе, нужно провести его диагностику. Не у каждого автовладельца есть диагностический сканер, некоторым нравится самостоятельно ремонтировать автомобиль. В этом случае можно самому определить неисправность электроусилителя при помощи скрепки. Этот вариант подойдет для автомобилей Калина и Приора.

Метод «Скрепки»

Разбираем защитный чехол рулевой колонки, добираемся до блока управления усилителя. Находим колодку черного цвета с шестью проводами. Необходимо замкнуть между собой 7 и 6 контакты – «массу» и «К-линию». Если смотреть на колодку со стороны проводов, то отсчет идет справа на лево, сверху вниз. На нужен коричневый провод – контакт номер 7 и пустое гнездо, не задействованное – номер 6 по счету.

Выключаем зажигание, вставляем в контакты скрепку, смотрим, чтобы она не замкнула остальные провода. Включаем зажигание, считаем количество миганий контрольной лампы на приборной панели. Один длинный сигнал, а затем несколько коротких, именно их нужно считать. Смотрим расшифровку кодов неисправности электроусилителя Калины:

1. Один короткий – система исправная;
2. Два – Нет сигналов от датчика оборотов двигателя;
3. Три – Неисправен датчик момента;
4. Четыре – Поломка электродвигателя;
5. Пять – Нет сигнала от датчика положение рулевого вала;
6. Шесть – Неисправен датчик положения ротора;
7. Семь – Низкое напряжение бортовой сети;
8. Восемь – Блок управления ЭУР;
9. Девять – Датчик скорости автомобиля.

На практике этот метод не всегда может показывать реальные поломки. В этом методе блок управления проверяет сам себя, а его проверять нужно под нагрузкой. Были случаи, когда он выдавал ложные ошибки, а неисправность скрывалась в ЭБУ электроусилителя.

Устройство и схема электроусилителя руля Лада Приора

Элементы рулевого управления Lada Priora:

1 — правая рулевая тяга в сборе; 2 — правая опора рулевого механизма; 3 — скоба опоры рулевого механизма; 4 — промежуточный карданный вал; 5 — электроусилитель; 6 — рулевое колесо; 7 — труба рулевой колонки; 8 — левая опора рулевого механизма; 9 — рулевой механизм; 10 — левая рулевая тяга в сборе

Рулевая колонка с электроусилителем рулевого управления Приоры:

1 — входной вал; 2 — труба колонки; 3 — кронштейн колонки; 4 — электроусилитель; 5 — блок управления электроусилителем; 6 — рычаг регулировки наклона рулевой колонки; 7 — стяжная шпилька; 8 — задний кронштейн электроусилителя; 9 — пружина; 10 — выходной вал; 11 — болт-ось; 12 — передний кронштейн электроусилителя; 13 — силовой разъем блока управления; 14 — управляющий разъем блока управления; 15 — гайка.

Возможные неисправности: признаки и причины

В каких случаях производится разборка и ремонт рулевой рейки, ЭУР и гидроусилителя, какова схема подключения усилителя, какие функции выполняет датчик момента?

Для начала давайте рассмотрим основные неисправности системы, почему она не работает и способы их устранения:

1. Некорректная работа или поломка блока управления — одна из самых сложных причин неработоспособности ЭУР и ГУР в Ладе Приоре. При такой неполадки на экране бортового компьютера высветится соответствующее сообщение об ошибке. Если вы ее расшифруете, то узнаете о том, что компьютер зафиксировал неработоспособность управляющего модуля. Такие проблемы обычно связаны с неполадками в пайке. Скорее всего, причина заключается в отсутствии соединения либо плохом контакте схемы усилителя с контроллером. Такая неисправность решается методом ремонта, то есть перепайки, либо замены, если речь идет об автомобиле на гарантии. Более точно узнать о неполадках можно путем проведения компьютерной диагностики.
2. Выход из строя контроллера скорости. При поломке датчика скорости электроусилитель самопроизвольно отключается или вовсе не работает, при этом на дисплее компьютера высветится ошибка о неработоспособности. В данном случае можно попытаться перенастроить девайс или поменять поврежденные участки электроцепи в месте соединения датчика с блоком управления. Иногда причина кроется в плохом контакте датчика с бортовой сетью, тогда разъем нужно будет просто поправить. Если неисправность связана с неработающим датчиком, то устройство подлежит снятию и замене.
3. Рулевое колесо проворачивается с большим трудом. В первую очередь причину следует искать в отсутствии смазки. Если масла в системе мало, то руль будет тяжело поворачиваться, при этом во время вращений может слышаться нехарактерный шум или скрип. Проверьте уровень смазки и добавьте масло при необходимости.
4. Длительная эксплуатация электроусилителя с отсутствием смазки может привести к поломке насоса. Неисправность сопровождается нехарактерными для работы ЭУР звуками, а также трудным вращением руля. Если насос подлежит ремонту, то можно считать, что вам повезло, если же не подлежит, то устройство придется менять.
5. Неисправностям в работе электроусилителя может способствовать и сниженное напряжение в электросети машины. Если напряжение в бортовой сети действительно скачет, то изначально следует произвести проверку генератора и электроцепи его подключения. Для диагностики рекомендуется использовать мультиметр или вольтметр (автор видео — Александр Логинов).

Выводы

Процесс установки электроусилителя руля на ВАЗ-2114 достаточно длинный и не просто процесс, на который потребуется много времени и сил. Конечно, многим автомобилистам, он покажется достаточно сложным и почти невозможным. Поэтому, если автолюбитель не уверен в своих силах, необходимо обратиться в автосервис, где все сделают достаточно быстро.

Руль автомобиля является главным средством управления для автомобилиста. Именно от умения крутить «баранку» зависит мастерство вождения. Сегодня автомобильный рынок заполнен множеством самых различных моделей разных классов: начиная минивэнами и заканчивая тяжелыми грузовиками. Может быть именно это стало причиной создания ЭУР. Примечательно, что электроусилитель на ваз 2110позволяет существенным образом увеличить удобство и эффективность руля. На ваз 2110 установка электроусилителя руля – дело актуальное и востребованное в последнее время.

Подведем итоги

Как видно, ЭУР Приора сам по себе не является сложной конструкцией, что несколько упрощает процесс замены отдельных компонентов системы. Однако активное использование электроники снижает надежность такой системы в целом. На практике, чаще сбои  в работе электроусилителя руля возникают не по причине механических поломок, а в результате проблем с разъемами, датчиками, контактами, проводкой, управляющими модулями и т.д.

В любом случае, применительно в ЭУР необходимо начинать с компьютерной диагностики, а уже затем переходить к углубленной проверке всех компонентов системы по отдельности.

Напоследок отметим, что игнорировать проблему с электроусилителем нельзя. Некоторые владельцы пытаются сбросить ошибки ЭУР, не определяя и устраняя причины. На самом деле, необходимо понимать, что исправное состояние и полная работоспособность усилителя руля является залогом комфортной и безопасной езды.

По этой причине усилитель рулевого управления, причем независимо от типа, необходимо периодически проверять и обслуживать (в случае  с ГУР нужно следить за герметичностью и менять масло гидроусилителя, в случае с ЭУР, как минимум, следует выполнять углубленную диагностику). Такой подход дает возможность увеличить срок службы системы, а также позволяет избежать непредвиденных поломок усилителя рулевого управления автомобиля.

Подведем итоги

Все неисправности электроусилителя можно диагностировать самостоятельно на Приоре. Конечно же, не все неисправности вы сможете самостоятельно устранить, но замену устройства выполнить вполне реально, используя для этого пошаговую инструкцию.

Вот что накопал- Вниманию всем, у кого ЭУР то работает, то нет, и у кого при этом спидометр отключается. Причиной этого, скорее всего, является неисправность датчика скорости автомобиля (некорректная работа) или проводки к нему. В первую очередь проверяйте именно их.

__________________Д И А Г Н О С Т И К А ЭМУР_______________________________ Диагностика ЭМУР (он же ЭУР) без сканера (методом «скрепки») выключить зажигание; замкнуть контакты 6 и 7 8-ми контактного разъема блока управления (БУ) ЭМУР, находящегося рядом с силовым, питающим БУ; включить зажигание и читать коды через мигание лампы диагностики. Если смотреть на разъем ЭБУ со стороны проводов (8-и контактный черный разъем, 1-й контакт сверху справа около защелки), то справа налево идет счет таким образом:

1-голубой (замок зажигания +12в); 2-коричнево-красный (тахометр); 3-серый (скорость автомобиля); 4-розово-белый (контрольная лампа ЭМУР); 5-желто-черный (K-Line); 6-пустой (L-line) 7-коричневый (масса) 8-пустой. Внимательно смотрите, что замыкаете! Трижды проверьте, правильно ли Вы нашли нужные контакты! Нажмите на изображение для увеличения Название: emur-p.jpg Размер: 72.1 Кб ID: 70524 Нажмите на изображение для увеличения Название: P8030271.JPG Размер: 41.2 Кб ID: 70525 Временные параметры светового кода: длительность начальной паузы – 2 сек; длительность длинного сигнала – 2 сек; длительность короткого сигнала – 0,5 сек; длительность паузы между сигналами – 0,5 сек; длительность паузы между кодами – 2 сек
