Замена сальника кпп ваз 2107 пятиступенчатая

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

8. Снять привод спидометра.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

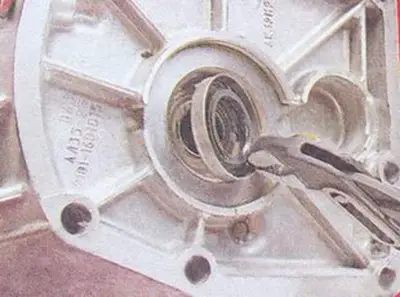

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

31. Ключом на 17 мм отвернуть болт шестерен.

32. Сдвинуть вилку включения 5 передачи и снять блок шестерен с вала.

33. Установить блок шестерен в тиски.

34. Снять шайбу с вторичного вала.

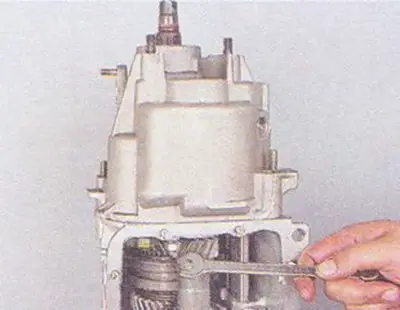

35. Ключом на 13 мм отвернуть 2 болта крепления крышки.

36. Снять крышку с прокладкой.

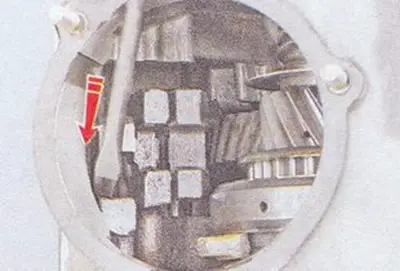

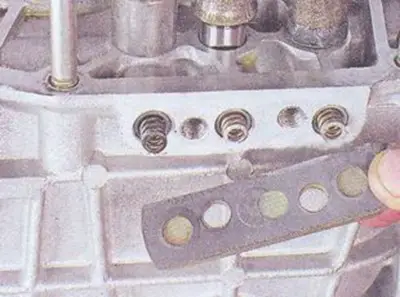

37. В картере из отверстий КПП ВАЗ 2107 извлечь пружины фиксаторов штоков.

38. Шарики-фиксаторы удобно извлекать при помощи резиновой груши, создав разрежение.

39. Снять с вторичного вала шестерню V-й передачи с синхронизатором.

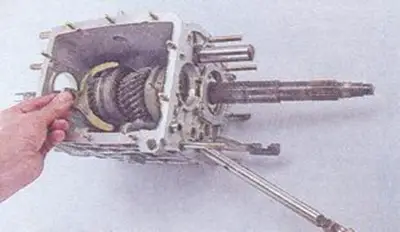

40. Снять кольцо.

41. Сдвинуть вилку включения передач, снять муфту V-й передачи.

42. Снять с оси промежуточную заднего хода.

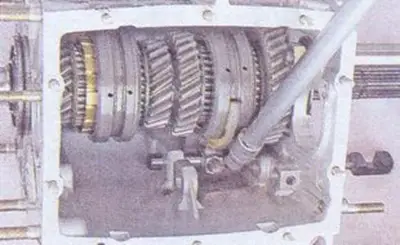

43. Снять шток включения V-й передачи и заднего хода с вилкой включения передач и втулкой штока. Снять со штока втулку и вилку.

44. Ключом на 10 мм отвернуть болт креплении штока.

45. Извлечь блокировочный сухарь.

46. Продолжаем ремонт коробки передач ВАЗ 2107 разжав стопорное кольцо V-й передачи.

47. Снять с вала КПП ступицу.

48. Снять пружинную шайбу.

49. Снять шестерню заднего хода.

50. Снять задний подшипник вала.

51. Вынуть передний подшипник промежуточного вала.

52. Вынуть промежуточный вал из КПП.

53. Снять часть кольца заднего подшипника с вала.

54. Ключом на 10 мм открутить болт крепления вилки III-й и IV-й передачи к штоку.

55. Вынуть из отверстия шток включения III-й и IV-й передачи, снять вилку.

56. Извлечь блокировочный сухарь.

57. Извлечь сухарь из отверстия в картере КПП.

58. Ключом на 10 мм открутить болт крепления вилки I-й и II-й передачи.

59. Вынуть шток из отверстия, снять вилку.

60. Ударной отверткой открутить 3 винта пластины подшипника вторичного вала.

61. Выдвинуть подшипник из картера.

62. Снять первичный вал КПП ВАЗ 2107.

63. Вынуть из вала передний роликовый подшипник.

64. Поддеть двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.

65. Вынуть вал КПП из картера.

66. Ключом на 24 мм снять ось шестерни заднего хода от проворачивания, а на 19 мм отвернуть гайку крепления оси.

67. Снять с вала синхронизатор III-й и IV-й передачи.

68. Щипцами разжать и снять с вала ступицы.

69. Снять пружинную шайбу.

80. Снять ступицу муфты синхронизатора.

71. Снять шестерню с III-й передачи.

72. Выпрессовать вторичный вал из шестерни.

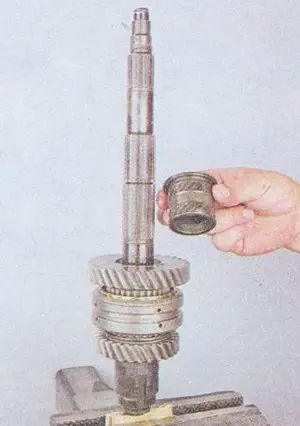

73. Вынуть втулку шестерни вала КПП.

74. Снять шестерню вала с синхронизатором I-й передачи.

75. Вынуть ступицу муфты I-й и II-й передачи.

76. Снять муфту синхронизатора.

77. Снять с вала шестерню II-й передачи.

78. Снять кольцо подшипника.

79. Снять тарельчатую шайбу.

80. Впрессовать первичный вал из кольца подшипника.

81. Снять стопорное кольцо.

82. Отпустить блокирующее кольцо и снять пружину IV-й передачи.

83. Аналогично разбираем другие передачи.

Значение сальников первичного и вторичного вала

Прямым и главным назначением этих небольших деталей является надежная герметизация металлических частей и соединений корпуса КПП и остальных частей системы автомобиля для недопущения протекания трансмиссионного масла. Сальники изготавливают из прочного полиуретанового сплава с применением специальных составов, так как постоянно находятся в агрессивной среде. Внутри деталей постоянно присутствует масло, которое негативным образом сказывается на состоянии детали через длительное время. Снаружи эти детали могут быть повреждены в результате механического воздействия из-за поломки или же под действием агрессивной природной среды. Средний ресурс или срок жизни агрегатов во многом зависит от условий эксплуатации.

Завод-изготовитель не дает определенной гарантии на данные детали, соответственно, не ограничивает их ресурс, плановая замена при определенных пробегах не требуется. Однако в большинстве случаев при нормальных условиях эксплуатации ресурса деталей вполне хватает на пробеги до 200 тысяч километров. При использовании в суровых природных условиях, соответственно, снижается и надежность, а вместе с ней и ресурс до 100 тысяч километров пробега.

Данные детали расположены на стыке трансмиссии со сцеплением в случае с первичным валом, а вторичный расположен непосредственно внутри на стыке фланца и корпуса КПП. Герметизация патрубков и шлангов, а также металлических частей достигается путем плотного соединения двух деталей непосредственно сальников, который представляет собой круг с несколькими слоями полиуретанового материала. Именно по причине неудовлетворительного состояния этих небольших частей зачастую случаются утечки трансмиссионной жидкости за пределы коробки. Поэтому ответственные владельцы при проявлении первых признаков неисправности заменяют деталь на новую. В силу простой конструкции и отсутствия каких-либо подвижных частей ремонту данные агрегаты не подлежат, их просто заменяют на новые. Однако и их поломка может вызвать крупные последствия в виде выхода из строя всей коробки передач в результате масляного «голода». Поэтому профилактика состояния сальников является одной из важных процедур в повседневном обслуживания ВАЗ 2107.

Самостоятельный ремонт коробки передач ВАЗ 2106

Ремонт коробки передач ваз 2106 будет работой, состоящей из большого количества деталей, многих похожих, поэтому для сборки детали рекомендуется раскладывать по порядку и подписывать каждую деталь.

Для начала необходимо слить из коробки передач масло. Затем снять коробку передач.

Снять вилку привода сцепления и подшипник выключения сцепления. Тщательно очистить от грязи, отмыть картер КПП щеткой с горячей водой и моющим средством внутри и снаружи. Установить на верстак картером сцепления вниз.

С помощью двух отверток развести секторы распорной втулки.

Снять резиновую втулку демпфера.

Снять эластичную муфту и фланец с вала КПП.

Головкой «на 13» открутить 2 гайки крепления опоры.

Снять опору.

Головкой «на 10» открутить гайку привода спидометра и снять его.

Ключом «на 22» открутить выключатель заднего хода.

Снять его.

Ключом «на 13» открутить упор рычага передач.

Головкой «на 13» открутить 2 гайки крепления кронштейна.

Снять кронштейн и вынуть болт.

Головкой «на 13» открутить гайки крепления крышки КПП.

Снять заднюю крышку.

Снять прокладку крышки.

Снять подшипник.

Снять шестерню привода спидометра и стальной шарик.

Головкой «на 10» открутить болт крепления включения заднего хода.

Снять вилку и шестерню заднего хода.

Снять шток заднего хода.

Съемником снять кольцо с вала.

Снять шестерню заднего хода.

Съемником снять кольцо с вала.

Снять шестерню заднего хода.

Ударной отверткой открутить 4 винта крепления пластины подшипника.

Снять пластину.

Вынуть ось шестерни заднего хода.

Головкой «на 10» открутить 10 гаек крепления крышки.

Снять крышку.

Головкой «на 13» открутить гайку

«на 17» открутить 6 гаек крепления картера к КПП.

Снять прокладку картера.

Головкой «на 13» открутить 2 болта крышки штоков.

Снять крышку и извлечь из отверстий 3 пружины и 3 шарика.

Вынуть шток вилки заднего хода.

Головкой «на 10» открутить болт, который крепит вилку включения 1 и 2 передач.

Вынуть штоки.

Вынуть штоки вилки 1 и 2 передач.

Головкой «на 10» открутить болт, который крепит вилку 3 и 4 передач.

Открутить болт крепления подшипника вала.

Поддев отвертками за стопорное кольцо, вынуть передний подшипник вала.

Вытолкнуть наружу подшипник вала.

Вынуть вал из картера коробки передач.

Вынуть 2 вилки передач.

Вынуть первичный вал с подшипником.

Снять игольчатый подшипник с вала.

Извлечь шпонку с вторичного вала.

Снять подшипник вала.

Вынуть вторичный вал из картера кпп.

Снять муфту 3 и 4 передач.

Съемником снять стопорное кольцо

Снять ступицу и шайбу.

Снять кольцо и пружину синхронизатора.

Снять шестерню 3 передачи.

Выбить вторичный вал.

Снимаем с него шестерню 2 передачи, муфту 1и 2 передач, ,шестерню 1 в сборе и втулку 1 передачи.

Съемником разжать.

Снять стопорное кольцо с пружинной шайбой.

Выбить первичный вал.

Отсоединить возвратную пружину.

Ключом «на 10» открутить 3 гайки шаровой опоры рычага.

Снять рычаг со шпилек.

Выбить манжету через отверстие в крышке кпп.

Снять манжету.

Тщательно промываем детали в керосине и осматриваем на наличие дефектов

При ремонте коробки передач ваз 2106 необходимо обращать внимание на зубья шестерен и муфт. На них не допустимы сколы, задиры и износ

Поверхности валов, осей и штоков должны быть идеально гладкими. Картер должен быть без трещин, а подшипники без износа.

На шлицах валов не должно быть коррозии и следов заедания. Повреждения устраняются шкуркой с полировкой, но лучше заменить новыми детали.

Все подшипники должны быть в хорошем состоянии, их люфт не должен быть выше 0,05 мм, на дорожках недопустимы любые дефекты. Сепараторы должны быть без разрывов и касаний колец.

Если производится ремонт коробки передач ваз 2106, то лучше все подшипники заменить новыми независимо от состояния старых. Манжеты заменяем в любом случае. При сборке необходимо смазать все элементы кпп.

замена сальника вторичного вала коробки передач ваз 2107

Необходимость замены сальника вторичного вала в кпп автомобиля ваз 2107 возникает при обнаружении подтекания масла из коробки передач. Не допускается наличие капель масла на картере коробки передач, но допустимо масляное отпотевание, которое не является признаком повреждения сальника.

Для выполнения работы по замене сальника в кпп потребуются трехзахватный съемник и фиксирующий клей.

Снятие сальника коробки передач ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. На автомобилях ваз 2107 с системой впрыска снимаем теплозащитный экран (см. «Карданная передача — снятие и установка»).

3. Отсоединяем карданный’ вал от редуктора заднего моста и отворачиваем два болта крепления промежуточной опоры карданной передачи к поперечине (см. «Карданная передача — снятие и установка»).

4. Отсоединяем от фланца на вторичном валу коробки передач эластичную муфту карданной передачи (см. «Карданная передача — разборка и сборка») и сдвигаем карданную передачу назад.

5. Щипцами снимаем упорное кольцо.

6. Фиксируем от проворачивания фланец эластичной муфты, вставив в ее отверстие болт А. Ключом на 30 мм отворачивая гайку крепления фланца и сдвигаем центрирующее кольцо Б эластичной муфты вдоль вала.

7. Завернув на несколько оборотов гайку, поддеваем двумя шлицевыми отвертками центрирующее кольцо и снимаем его со вторичного вала коробки передач.

8. Отворачиваем гайку.

9. Вынимаем из отверстия фланца болт.

10. Уперев в конец вторичного вала винт трехзахватного съемника, спрессовываем фланец с вала.

11. Снимаем фланец вместе с шайбой.

12. Раздвижными пассатижами извлекаем из коробки передач поврежденный сальник.

Установка сальника коробки передач ваз 2107

ВниманиеПеред установкой сальника проверьте состояние внутренней цилиндрической поверхности фланца, контактирующей с сальником. На ней могут быть следы коррозии и износа, которые следует устранить полировкой

Перед установкой смазываем поверхности нового сальника тонким слоем пластичной смазки.

1. Запрессовываем сальник подходящей по диаметру оправкой.

Для наглядности следующую операцию показываем на снятой с автомобиля ваз 2107 коробке передач.

2. Молотком напрессовываем на вал фланец. Установив шайбу, наносим на резьбовую поверхность вала фиксирующий клей (согласно инструкции по применению) и заворачиваем гайку.

3. Установка остальных снятых деталей выполняется в обратной последовательности.

p{text-indent: 1.5em;}

Подшипник КПП ВАЗ 2101- 2107, ВАЗ 21213, ВАЗ 2131 (5-ти ступка) ремкомп.

Уважаемые покупатели, во избежание ошибок при отправке ремкомплекта подшипников КПП, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и сколько ступеней передач у КПП (четыре или пять) автомобиля.

         Пятиступенчатая коробка переключения передач (КПП) является одним из основных агрегатов автомобиля ВАЗ 2107. Ее устройство и схема сборки отличаются высоким уровнем сложности, из-за чего обслуживание и ремонт обычно доверяют профессионалам. Одним из важных элементов этого агрегата по праву считаются подшипники, которые можно встретить во всех узлах, первичном, вторичном, промежуточном валах и др.

В состав ремкомплекта подшипников КПП (5 ступка) ВАЗ 2101-2107 входит:

Наименование узла                 Обозначение ВАЗ /   ГОСТ             / SKF     шт.

Первичный вал опора задняя     2107-1701033   /   6 — 50706 AY / 615722 — 1

Вторичный вал промежуточная опора

                                                    2107-1701190    /  6 — 50306 Е2У / 6306 N — 1

Промежуточный вал опора задняя

                                                    2107-1701073   /   6 — 92705 АЕ1 / 613441 — 2

Промежуточный вал опора передняя

                                                    2101-1701068   /   6 – 156704     / 616073 — 1

Блок шестерён пятой ступени   2108-1701031   /   6 – 42205AI   / 205ECP — 1

         КПП (пятиступенчатая коробка переключения передач) ВАЗ 2107 по своему функциональному назначению призвана выполнять функцию преобразования величины крутящего момента, получаемого от двигателя, с последующей передачей его трансмиссии.

Используемая в ВАЗ 2107 КПП имеет всего шесть скоростей – пять передних и одну заднюю. Схема переключения скоростей аналогична стандартной четырехступенчатой, к которой добавлена пятая скорость – влево до упора и вперед. Переключение между ними осуществляется движением ручки переключения скоростей.

          Коробка ВАЗ 2107 состоит из корпуса, закрытого с трех сторон специальными крышками. Для улучшения теплоотвода их поверхность оребрена. В верхней части установлена ручка переключения.

         Основные узлы и механизмы коробки передач смонтированы в корпусе. Ниже приведена схема расположения деталей КПП.

К ним относятся:

•        Первичный вал 4 с установленными на нем приводными шестеренками и синхронизаторами;

•        Вторичный вал 10 с шестернями;

•        Промежуточный вал 1, в сборе.

Первичный вал. Является единым целым с шестерней, вращается на подшипнике 3, установленном в картере коробки и уплотненном сальником.

Вторичный вал.Является продолжением первичного в пространстве. На нем собраны шестерни первой (23), второй (24) и третьей(25) передач, свободно перемещающиеся и в определенных положениях входящие в зацепление с соответствующими шестернями промежуточного вала 1. Все шестерниимеют разный диаметр, благодаря чему обеспечивается изменение величины передаваемого крутящего момента.

Вторичный вал вращается на подшипниках 9, 11 и 12. Первый из них – роликовый, устанавливается в первичный вал, остальные запрессованы в картер и заднюю крышку соответственно.

Промежуточный вал. Предназначен для передачи крутящего момента определенной величины от первичного к вторичному. Вращается на подшипниках 2, 22 и 19. Шестерни составляют с валом единое целое. В этом же блоке установлены шестерни пятой скорости 18 и задней 20. Последняя устанавливается на отдельном валу 21, соединенном с вторичным на шлицах.

Для залива масла в коробку передач ВАЗ 2107, слева в корпусе предусмотрено специальное отверстие, закрываемое пробкой. Низ корпуса закрывается стальной крышкой, которая крепится десятью гайками. Все соединения крышек с корпусом коробки загерметизированы специальными прокладками, предотвращающими протекание масла. Подшипники первичного, вторичного и промежуточного валов закрыты сальниками, которые не дают вытекать маслу из поддона коробки передач.

         Заправочный объем масладля коробки передач ВАЗ 2107 равен примерно 1,6 литров. Некоторые автолюбителя предпочитают заливать масло через верх, в месте, где ручка вставляется в КПП. Такой метод значительно проще стандартного, так как ручка находится в салоне и получить к ней доступ не составляет особых проблем, чего нельзя сказать о заливном отверстии.

         Управление переключением передач осуществляется набором вилок, которые приводит в движение ручка.

ВАЗ 2101- 21074, ВАЗ 21213-214, ВАЗ 2131, ВАЗ 2120.

Любая поломка – это не конец света, а вполне решаемая проблема !

Причины выхода из строя подшипников КПП у автомобилясемейства ВАЗ.

С интернет — Магазином Дискаунтер AvtoAzbuka  затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.
13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

ОПИСАНИЕ КПП ВАЗ 2107

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

коробка передач ваз 2107

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.
