2 простые схемы для изготовления автомобильного стробоскопа

Настройка стробоскопа

После того, как данный прибор изготовлен, его нужно настроить. Происходит это таким образом:

• прогревается мотор, его нужно запустить, прогреть, а затем перевести в режим работы холостых оборотов;
• стробоскоп подключается клеммами к аккумуляторной батарее;
• медный провод (датчик) наматывается на жилу цилиндра;
• свет, который будет создаваться направляется на специальную точку обозначенную на корпусе;
• найти неподвижную плоскость (точку) на маховике мотора;
• вращать корпусом элемента зажигания для того, чтобы совпали две точки, после чего зафиксировать его в этом месте.

После проведения этих манипуляций прибор готов к выполнению своих функций. Такой порядок установки главное не нарушать.

Стробоскоп для настройки зажигания можно изготовить своими руками, купив для этого нужные детали. После этого он настраивается, и будет служить автолюбителю не хуже тех, которые продаются в магазинах. Помимо настройки зажигания, такие приборы, изготовленные с помощью таймера или светодиодных фонарей, могут выполнять другие полезные функции.

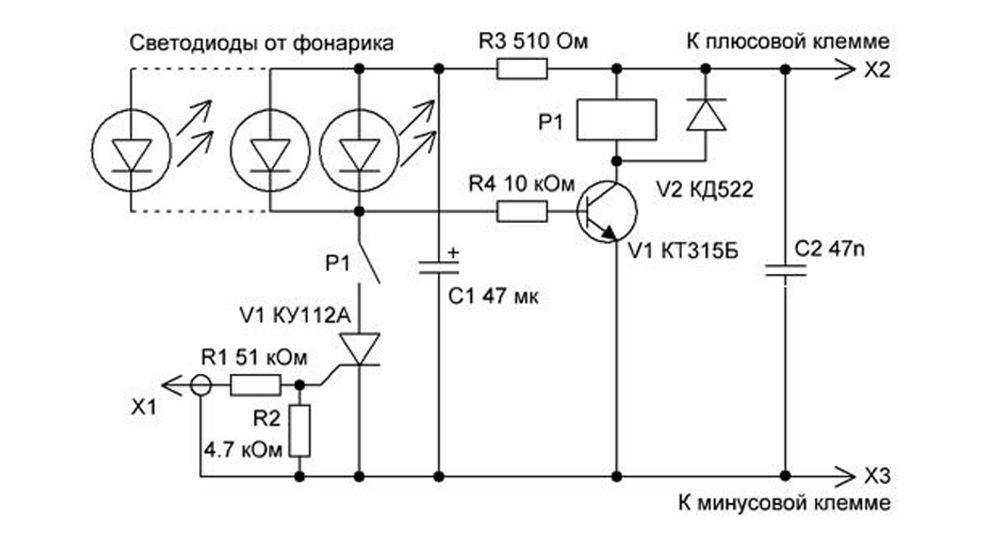

Работа стробоскопа для установки зажигания из фотовспышки или фонарика

Согласно схеме, после подключения проводов питания к АКБ конденсатор C1 начинает быстро заряжаться через резистор R3. По достижению определенной степени заряда напряжение через резистор R4 и светодиоды начинает поступать на базу открывающегося транзистора. В этот момент должно сработать реле Р1. Замыкаясь, контакт реле готовит цепь, которую составляют тиристор, контакт реле Р1, светодиоды и конденсатор С1. Через делители R1 и R2 на управляющий электрод тиристора поступает импульс от контакта X1.

Имеет место открытие тиристора, в следствие чего происходит быстрый разряд конденсатора через светодиоды. Наблюдается яркая вспышка фонарика.

Посредством резистора R4 и тиристора база транзистора подключается к общему проводу, отчего происходит закрытие транзистора и отключение реле. В то же время период свечения светодиодов увеличивается на несколько миллисекунд благодаря тому, что контакт размыкается не сразу — из-за незначительной инертности и остаточной намагниченности якоря реле. После того, как контакт все же размыкается, тиристор обесточивается. Электрическая схема возвращается в исходное состояние, пока не пройдет новый импульс. Путем изменения емкости используемого конденсатора можно изменять время свечения светодиодов: больше емкость — дольше и ярче светятся, но более заметен шлейф от метки на маховике.

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

На карбюраторах выставлять зажигание всегда удобнее стробоскопом

Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р., ее более «продвинутый» собрат Focus F10 — 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

Перечень необходимых деталей

До того как отправляться в магазин за покупкой всех нижеописанных деталей, стоит внимательно изучить все материалы и детали, присутствующие в гараже, вполне вероятен тот факт, что большинство из них давно без особой нужды пылятся на полках. Если найти для изготовления приспособления большинство элементов, хранящихся в числе бросовых материалов, конечная стоимость готового и прекрасно функционирующего стробоскопа не превысит 100 рублей, что позволит сэкономить денежные средства на другие нужды. Первое, что понадобится — это простой дешёвый фонарик китайского производства. Будет лучше, если он окажется светодиодным. В том случае, если имеющаяся в наличии модель окажется ламповой, необходимо будет дополнительно купить или изъять из старого фонаря все требуемые светодиоды.

Кроме корпуса, понадобится электронная начинка, для создания которой нужны следующие элементы:

• транзистор типа КТ315, который наверняка хранится в выброшенном радиоприёмнике советского образца;
• тиристор КУ112А, его можно обнаружить в блоке питания старого телевизора;
• конденсатор, рассчитанный на напряжение 16 В;
• диод, обладающий низкими частотами;
• реле под напряжение 12 В, однако следует выбрать маленькую по размеру деталь, которая сможет поместиться в корпусе фонарика;
• несколько «крокодилов»;
• моток проводов, причём 0,5 метра из которых должны быть экранированными;
• небольшой кусок медного провода.

https://youtube.com/watch?v=BI8F8hIPwLs

Несмотря на большое многообразие схем, созданных для правильной последовательной сборки устройства, новоиспечённому создателю стробоскопа в любом случае понадобится такой запас запчастей. Кроме наличия всех описанных деталей, необходимо вооружиться паяльником, будет лучше, если автовладелец будет иметь хотя бы минимальные навыки его использования.

Чтобы осуществить сборку этого прибора, нужно последовательно соединить все части имеющимися проводами и надёжно припаять. Через заднее отверстие, имеющееся в фонаре, придётся пропустить все необходимые провода, которые обеспечат бесперебойное питание стробоскопу. Если в выбранной модели фонарика отсутствует боковое отверстие, автовладелец должен сделать его своими руками. Нужно это для того, чтобы вывести экранированный провод, на концах которого к центральной жиле будет припаяна медная проволока. Именно это элемент созданного прибора будет специальным сигнализирующим датчиком.

Стробоскоп на ШИМ-контроллере TL494

Другая вариация сбора своими руками автомобильного стробоскопа на светодиодах построена на базе драйвера ШИМ TL494. Стоимость микросхемы лежит в пределах 10 – 20 рублей за штуку, поэтому дефицитной ее не назовешь. Кроме этого, извлечь требуемый компонент можно из старого блока питания ATX от персонального компьютера.

Схема светодиодного стробоскопа на ШИМ-контроллере TL494

Как и в предыдущем случае, излучателем управляет MOSFET-транзистор. Здесь он может быть любого типа, отвечающего двум требованиям:

• Номинальный ток – от 2А;
• внутренняя структура – N-типа.

Примеры подходящих полевиков: AP15N03GH или IRLZ44NS.

Подстроечным резистором VR1 устанавливается скважность работы (длительность вспышек), а VR2 – их частота. Удобнее применять потенциометры с линейной зависимостью, так процесс настройки выполнять гораздо проще

Источником света на данной схеме стробоскопа выступает один мощный светодиод. Чтобы подключить 12 вольтную светодиодную ленту, резистор R6 необходимо удалить, установив вместо него перемычку.

Остальные элементы схемы светодиодного стробоскопа могут быть любыми с указанными номиналами.

Печатная плата устройства

Минимизировать размер конструкции можно с помощью SMD-компонентов. Некоторые начинающие радиолюбители стараются избегать их применения, считая, что монтаж мелких деталей слишком трудозатратен. И напрасно! Немного практики поможет без труда справиться с этой задачей. Зато результат станет отличной наградой за проявленное терпение.

Образец реализации печатной платы светодиодного стробоскопа показан на рисунке.

Образец печатной платы для стробоскопа

Здесь применен двухсторонний метод разводки. Сверху устанавливаются крупные радиоэлементы: микросхема, клеммники и электролитические конденсаторы, снизу резисторы и конденсаторы типоразмера 1206, светодиоды типоразмера 0805, MOSFET-транзистор в корпусе DPAK. Регулирующие резисторы заменены на подстроечные. Это было сделано для уменьшения конструкции.

Внешний вид платы готового устройства с обоих ракурсов представлен ниже. Для переноса на фольгированный текстолит рисунка с дорожками, применялся метод ЛУТ. Травление производилось в водном растворе хлорного железа.

При желании своими руками повторить схему стробоскопа на светодиодах, можно воспользоваться проектом для трассировщика Sprint Layot, изменив его при необходимости по собственным потребностям. Скачать файл проекта.

Рассмотрение в статье схемы стробоскопов отличаются простотой и низкой стоимостью электронных компонентов. Общая стоимость материалов обойдется в десятки раз меньше, если приобретать готовый стробоскоп на светодиодах. Кроме того, пользоваться самодельным прибором намного приятнее, а полученный в процессе работы опыт незаменим и бесценен.

Как пользоваться самодельными стробоскопами

Для корректного функционирования самодельного устройства, его необходимо проверить. С имеющегося прибора нужно поставить угол опережения:

1. Сначала разогреваем силовой агрегат и оставляем его функционировать на холостом ходу.
2. Подсоединяем устройство к аккумулятору.
3. Медный датчик наматываем на жилу цилиндра.
4. Далее следует сориентировать источник света по специальному указателю на корпусе.
5. Отыскиваем на маховике неподвижную точку.
6. Чтобы две точки совпали, вращайте корпусом зажигания и сохраните его в требуемом положении.

Ключевым моментом при самостоятельном изготавливании данного устройства является верная сборка электрической схемы. Именно поэтому перед началом изготовления в обязательном порядке нужно сначала сделать подробную схему, которая поможет избежать ошибок при сборке прибора.

Не стоит забывать и о технике безопасности. Любой стробоскоп функционирует под напряжением. Нельзя допускать, чтобы внутренние элементы устройства касались его корпуса, в особенности металлического.

Желательно, чтобы переменный резистор был защищен пластмассовой ручкой. У хорошо изолированного провода питания обязательно должна быть вилка. Все детали нужно монтировать на специальную плату, выполненную из изолирующего материала. Детали монтируются по специальной схеме, но их расположение не принципиально. Необходимо очень аккуратно крепить все элементы.

Принцип работы стробоскопа

Принцип работы прибора заключается в том, что короткие вспышки света возникают с частотой, запрограммированной пользователем, и лучи фиксируют предметы на короткий промежуток времени, создавая эффект их неподвижности. В переводе с греческого название аппарата означает «смотреть на беспорядочное кружение». Стробоскоп была разработан для создания повторяющихся ярких световых вспышек. Кроме этого, используя аппарат, можно передавать быстро движущиеся картинки.

Музыкальный стробоскоп представляет собой разновидность светодинамической установки, он генерирует вспышки с запрограммированной частотой импульсной лампы. Автомобильная разновидность аппарата работает по тому же принципу.

Разобравшись с тем, как работает стробоскоп, можно изготовить его самостоятельно в домашних условиях. Умельцы делают мигалку на светодиодах, что удешевляет стоимость аппарата и увеличивает срок его службы. Для конструкции потребуется схема, источники света и питания.

Инструкция по изготовлению прибора для установки зажигания

Простой способ

В сети есть много разных схем, практически все из них легко собираются и не требуют больших затрат на материалы. Рассмотрим одну из наиболее популярных схем создания стробоскопа в домашних условиях. Из деталей нам понадобится:

• транзистор КТ315;
• тиристор КУ112А, резисторы на 0,125 Вт;
• любой фонарик на диодах (диодов должно 6 или больше);
• конденсаторы C1;
• низкочастотный диод V2;
• реле с индексом RWH-SH-112D;
• шнур питания длиною 1 метр;
• специальные зажимы;
• медный провод около 10 см.

Все детали можно приобрести на радиорынке или в специализированном магазине. В качестве корпуса для прибора можно использовать старый фонарик или вспышку от фотоаппарата.

Схема сборки автомобильного стробоскопа в корпусе от старого фонарика

Высверливаем на задней стенке отверстие, куда пропускаем шнур питания.
К концам проводов припаиваем зажимы разных цветов для обозначения «+» и «-».
Датчик будет размещаться на левой или правой стенке. Делаем отверстие сбоку корпуса и прокладываем через него шнур к контакту Х1.
К основной жиле провода припаиваем медную проволоку длиною 10 см. Он будет выполнять роль датчика стробоскопа.
Изолируем соединения.

Чтобы собрать самодельный автомобильный стробоскоп, можно использовать недорогие радиодетали и медный провод

Использовать такое устройство можно не только для установки зажигания. Им можно проверить свечу, настроить работу регулятора.

Самодельная приблуда с использованием таймера

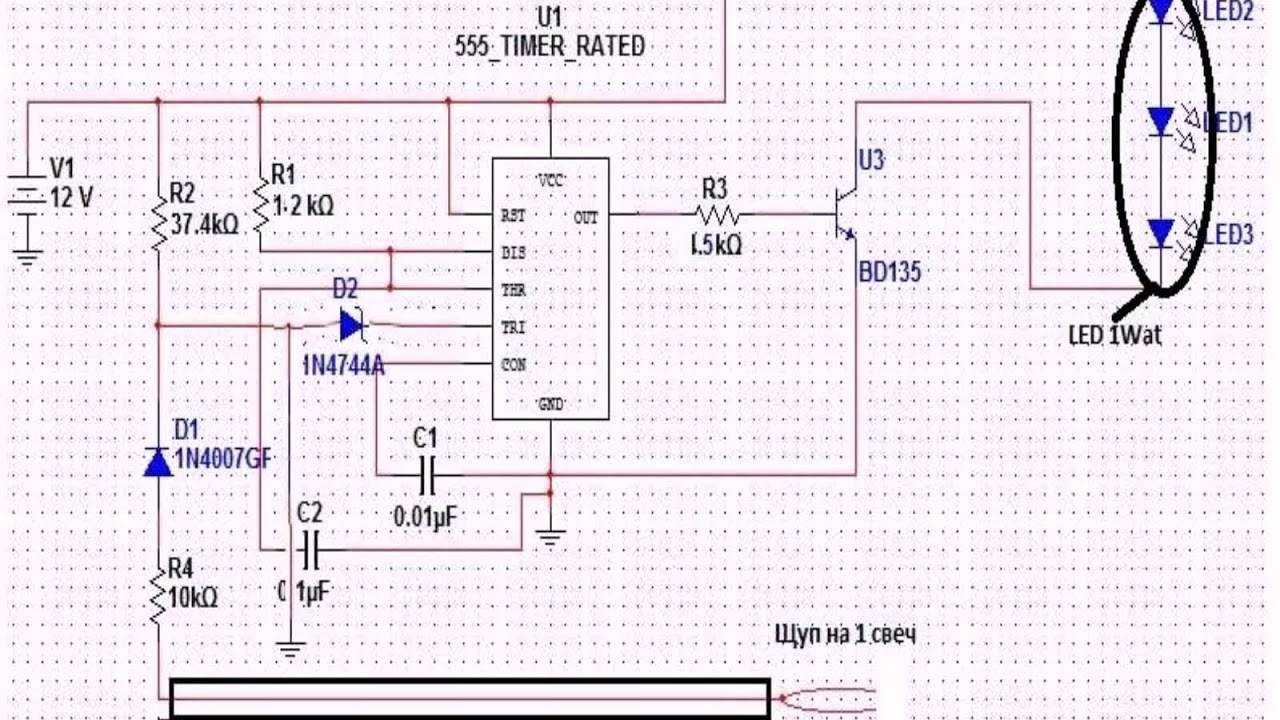

Стробоскоп на основе таймерных устройств имеет более сложную схему. Его главное преимущество в стабильных световых импульсах, которые не зависят от напряжения батареи. Прибор также может работать в режиме тахометра, для этого необходимо просто изменить положение регулятора.

Таймерные стробоскопы также можно использовать в качестве тахометра

Совет: В схеме лучше использовать диоды из серии КД521. Если вы не нашли таймера отечественного производства, можно взять зарубежный аналог NE555.

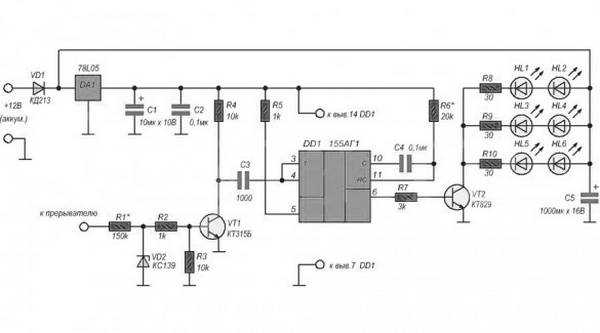

Схема изготовления прибора на светодиодах

В основе такого устройства лежит микросхема 155АГ1, она запускается импульсами с отрицательной полярностью. В схеме используются сопротивления R1, R2, R3, которые ограничивают амплитуду входного сигнала. Требуемая длительность импульсов устанавливается ёмкостью С4 и резистором R6. При стандартных настройках это 2 мс. В качестве источника питания будет использоваться аккумуляторная батарея автомобиля.

Светодиодные стробоскопы имеют высокую надежность и могут использоваться даже при ярком дневном освещении

Замок зажигания ВАЗ-2106

На автомобиле установлен замок запуска двигателя, характерный для всей линейки вазовских автомобилей, состоящий из трех основных частей: контактной части, противоугонного устройства и непосредственно самого замка.

При выходе противоугонного устройства замка, устройство меняется в полном комплекте. Контактная часть, закрепленная в корпусе зажигания с помощью пружинного стопорного кольца, может быть заменена в отдельном порядке. Установка устройства запуска автомобиля производится под панелью прибора с левой от водителя стороны на кронштейне вала рулевого управления.

Безукоризненная работа любого автомобиля зависит от безотказной и слаженной работы всех его механизмов. Не последнее место в этом ряду занимает правильная установка системы зажигания. После выхода автомобиля с конвейера, правильный зазор устанавливается специалистами завода. При длительной эксплуатации автомобиля может произойти его сбой, что может повлечь за собой, как одна из причин, к перерасходу топлива, или как одна из основных – автомобиль перестанет заводиться. В этом случае, необходимо будет произвести установку зажигания ВАЗ 2106 согласно заводским техническим параметрам. Это можно сделать самостоятельно, проделав все необходимые работы своими руками, или обратиться к профессионалу, которому знакомы все нюансы правильной установки системы зажигания.

Схема стробоскоп для авто своими руками

Одним из важнейших условии исправной работе! автомобильного бензинового двигателя является правильная установка угла опере­жения зажигания. В двигателях автомобилей ВАЗ установка угла опережения зажигания произво­дится по четырем меткам, — одной на шкиве коленвала, и трем на корпусе блока. Обычно, для регули­ровки зажигания пользуются довольно громоздким прибором. -стробоскопом. По питанию стробо­скоп подключают к аккумулятору автомобиля, а третий провод. — к свечному проводу первого цилинд­ра. При работающем двигателе лампа стробоскопа вспыхивает каждый раз. как только импульс высокого напряжения поступает на свечу первого цилиндра. Свет пампы направляют на метки. В результате синхронною вспыхивания лампы мы видим четыре метки, — три на блоке и одну на шкиве, которая нам кажется неподвижной По взаимному расположению этих моток опре­деляют правильность установки зажигания (метка на шкиве должна быть напротив сред­ней метки на блоке, если это не так, нужно поправить поворотом корпуса трамблера).

Стандартный стробоскоп довольно громозд­кий, тяжелый и хрупкий прибор, в основном, бпагодаря имеющейся в нем газоразрядной пампе и импульсному трансформатору. Но, используя современную элементную базу, можно сделать стробоскоп немногим больше шариковой ручки.

На рисунке 1 показана схема стробоскопа, в котором вместо газоразрядной пампы рабо­тает свсодиодная автомобильная лампочка на 12V (сейчас такие светодиоды-пампы ста­ло модно устанавливать в подфарники вместо памп накаливания).

Рис. 2.

Подключается прибор к системам автомоби­ля тремя проводами с зажимами «Крокодил» Два — к аккумулятору, а третий к проводу 1-го цилиндра. Третий «Крокодил» (подключае­мый к свечному проводу) немного переде­лан. — его «зубы» загнуты внутрь, чтобы не портить свечной провод, и он скорее напоми­нает металлическую прищепку.

Как только импульс высокого напряжения поступает на свечу 1-го цилиндра, через емкость между жилой свечного провода и корпусом «Крокодила-прищепки» всплеск напряжения поступает на вывод 2 элемента 01.1 (стабилитрон VD1 защищает вход эле-мента от перенапряжения) Одновибратор на элементах 01.1-D1.2 сформирует импульс, длительность которого около 1 mS. Этот импульс через буферный каскад на элемен­тах 01.3 и 01.4 поступает на базу транзисто­ра V11, входящего в состав импульсного ключа VT1-VT2.
Ключ открывается и вспыхи­вает светодиодная лампочка HL2-

Теперь о деталях схемы С1. R1 и R2 рас­паяны непосредственно в ручке «Крокоди­ла», подключаемого   на   свечной провод.

Соединительный кабепь. — мягкий экраниро­ванный, длиной не более ЬО см. Для подклю­чению к аккумулятору. — обычные провода, как для «переноски», любой длины (в разум­ных пределах). Диод V02 служит для заши­ты схемы от случайной переполюсовки пита­ния. Светодиод HL1 — индикатор правильного подключения к аккумулятору.

Основой для прибора послужил цилиндри­ческий китайский карманный фонарик. Все его «внутренности» (выключатель лампочка, батарейки) удалены, оставлен пустой корпус и конический отражатель. Основание отра­жателя немного расширено так, чтобы в него можно было установить светодиодную авто­мобильную лампочку. В корпусе размешена печатная плата (рис. 2) на которой смонти­ровано большинство деталей. В корпусе просверлены отверстия под соединительные провода и светодиод HL1.

Подстроечный резистор R4 служит для установки длительности вспышки HL2 такой,

при которой метка на вращаюшемся шкиве работающего двигателя видна неподвижной и не размазанной, но видимость, при этом остается достаточной.

Если прибор не реагирует на импульсы в свечном проводе, к которому подключен «Крокодил-прищепка», ипи реагировать начи­нает только при сильном сжатии «Крокоди­ла», нужно увеличить сопротивление R2.

Вместо светодиодной лампочки можно использовать обычный сверхяркий свето­диод, включив его через резистор сопротив­лением около 10 От. Но пользоваться стро­боскопом будет не так удобно, потому что из-за меньшей яркости света нужно будет его располагать ближе к меткам на двигателе.

Теги

Описание стробоскопа

Как сделать простой стробоскоп для настройки УОЗ на светодиодах, из каких элементов будет состоять схема девайса? Сначала рассмотрим основные характеристики устройства.

Рабочая схема

Основные составляющие элементы на примере вышеописанной схемы:

Из переключателя SA1, диодного элемента VD1 и конденсаторного устройства С2 состоит цепь питания. Диод применяется для защиты других составляющих частей от ошибочной перемены полярности. Непосредственно сам конденсатор применяется для блокировки возможных помех, таким образом предотвращая выход из строя триггера

Предназначение переключателя SA1 заключается в активации и деактивации питания.
Не менее важной составляющей является входная цепь, в состав которой входят контроллер, резисторные элементы R1 и R2 и конденсаторное устройство С1. Роль контроллера здесь выполняет зажим девайса, который зовется крокодилом, он фиксируется на высоковольтном проводе первого цилиндра

Если подключение будет правильным, то вышеописанные элементы образуют простую дифференциальную цепь.
Схема триггера. Эта составляющая состоит из двух одиночных вибраторов, применяющихся для образования сигнала нужной частоты на выходе. Эти компоненты выполняют функцию частотозадающих.
На резисторных элемента R5-R9 изготовляется выходной каскад, также для этой цели применяются транзисторы VT1. VT2 и VT3. Эти устройства необходимы для увеличения выходного тока триггерной платы. Резисторное устройство R5 задает определенный ток базы транзисторного элемента под номером 1 (видео снял Максим Соколов).

https://youtube.com/watch?v=66UN9BAWN0A

Принцип действия

Девайс для выставления угла опережения работает от встроенного аккумулятора либо автомобильной батареи. При активации переключателя первым начинает работать триггер. На выходах 2 и 12 платы происходит образование повышенного потенциала, а низкий формируется на контактах 1 и 13. В этот момент конденсаторные детали С3 и С4 получают питание от резисторов.

Сигнал с контроллера идет через дифференциальную цепь и в конечном счете подается на вход DD1.1. Поскольку он является одновибратором, в результате это способствует переключению девайса. Затем в схеме осуществляется переразряд С1, что опять же, способствует переключению триггера.

Элемент DD1.1 будет реагировать на импульсы, подающиеся с контроллера, таким образом формируя новые прямоугольные импульсы на первом выводе. В случае со вторым одновибратором DD1.2 принцип действия будет идентичным — благодаря этому устройству длительность импульса на контакте 13 уменьшается в 10 раз. Этот элемент функционирует под нагрузкой, подающейся с усилительного каскада транзисторов, которые открываются на время импульса. Благодаря резисторным компонентам R6, R7 и R8 ток ограничивается, его величина в общей сложности должна быть не выше 0.8 ампер.

Значение тока не высокое, это обусловлено следующими факторами:

• длительность импульса составляет не больше 1 сек;
• обычно для настройки УОЗ автовладельцам требуется не больше 10 минут, за такое время кристаллы не перегреются;
• диоды, использующиеся сегодня, обладают более улучшенными характеристиками и особенностями, если сравнивать с устройствами, применявшимися более 10 лет назад.

Печатная плата и детали сборки

Для того, чтобы соорудить своими руками стробоскоп, потребуется плата со всеми необходимыми элементами.

В качестве примера:

На рассматриваемой нами плате функцию диода выполняет контроллер КД2999В. В принципе, можно использовать любой другой, только нужно учитывать, что диодный элемент должен иметь минимальное падение напряжения.
Также используются конденсаторы

Важно, чтобы они были рассчитаны на 0.068 мкФ. Что касается основного конденсаторного устройства С1, то он представляет собой высоковольтную деталь, напряжение на которой составляет 400 В.
Триггерное устройство — ТМ2 — обладает отличной устойчивостью к возможным помехам.
Необходимо, чтобы используемые транзисторы VT1, а также VT2 имели большой показатель усиления.
Что касается диодов, отмеченных символами HL1-HL9, то они должны иметь максимальную яркость, а также желательно, чтобы угол рассеивания был небольшим

Диодные компоненты монтируются на отдельной схеме, их количество должно составить 3 в ряду.

Минусы заводских моделей

Не всегда изделия, выпущенные серийно, обладают достаточным количеством позитивных характеристик. Даже потратив на них немалые деньги, владелец может не получить желаемого результата. Одним из негативных факторов является существенно завышенный ценник для такого небольшого прибора.

Аппараты, оснащенные повышенным функционалом, обойдутся в сумму от 1700 руб. Водители, желающие стать владельцами продвинутых электроагрегатов, должны приготовиться отдать не менее 5500 руб. Собрать аналогичную самоделку с подобным функционалом обычно удастся за сумму, не превышающую двух сотен рублей.

Дорогостоящим элементом заводских моделей является газоразрядная лампа. Ее эксплуатационный ресурс не так велик, а замена данного элемента конструкции в некоторых установках сопоставима с покупкой нового аппарата.

Как самостоятельно изготовить прибор?

На сегодняшний день существует множество различных вариантов схем для изготовления стробоскопа. Мы рекомендуем ознакомиться с одним из самых простых и наименее затратных с финансовой точки зрения способов изготовления.

Для его реализации вам потребуются следующие составляющие:

• транзисторное устройство КТ315;
• тиристорный элемент КУ112А, а также резисторные компоненты, рассчитанные на 0.125 Вт;
• диодные лампочки или фонарик на светодиодах, который будет использоваться в качестве корпуса, при этом количество диодных элементов должно быть не меньше 6 штук;
• конденсаторные устройства С1;
• V2 на схеме — это низкочастотный диодный компонент;
• также вам потребуется реле, его индекс должен составлять RWH-SH-112D;
• кабель питания, длина его должна составить не менее одного метра;
• зажимы;
• также понадобится кусочек медного провода длиной примерно 10 см.

Все эти составляющие можно купить в любом тематическом магазине или на радиорынке.

Как соорудить такое устройство самостоятельно:

1. Для начала на задней стороне подготовленного корпуса следует дрелью просверлить дырку, через нее вы уложите кабель питания.
2. Затем к концам приготовленных шнуров необходимо подпаять подготовленные зажимы. Желательно заранее отметить на них, какой будет плюсовым, а какой — отрицательный, будет лучше, если цвета зажимов будут разными.
3. Сам датчик монтируется слева или справа на корпусе. На боковой части корпуса надо проделать еще одно отверстие, оно будет использоваться для укладки шнура к контакту Х1.
4. Затем к основной жиле кабеля следует подпаять подготовленный кусок медной проволоки. Данный провод считается одним из основных, поскольку он будет использоваться в качестве датчика девайса.
5. Остается только заизолировать соединения изолентой или термотрубками.

Самодельный стробоскоп для установки зажигания: очумелые ручки

С необходимостью регулировки угла зажигания (УЗ) сталкиваются многие современные автолюбители. Порой эта процедура может вызвать определенные трудности у автомобилиста, поэтому на рынке в последнее время появляется множество устройств для выполнения этой задачи. К примеру, можно использовать стробоскоп для проведения процедуры установки зажигания своими руками, о чем мы расскажем ниже.

Итак, вы решили произвести настройки зажигания на своем авто, но понятия не имеете, как выставлять и производить регулировку УОЗ. Для того, чтобы выставленный угол не приносил дискомфорта водителю во время езды, можно использовать стробоскоп для зажигания.

Принципиальная схема

Принципиальная схема для разработки стробоскопа

Ниже представлена схема стробоскопа. Если вы не знаете, как сделать стробоскоп своими силами на светодиодах, можете воспользоваться этой схемой. В конечном итоге получится самый простой стробоскоп, однако сделанный девайс позволит в полной мере произвести регулировку всех необходимых параметров.

В схеме устройства необходимо выделить несколько основных частей:

1. Цепь питания, которая состоит из компонентов — SA1, являющегося выключателем, диода VD1, а также конденсатора С2. Сделанная своими руками схема обязательно должна включать в себя диод, предназначенный для защиты остальных компонентов от ошибочной смены полярности. Конденсатор выполняет функцию блокировки импульсных помех, способствуя предотвращению сбоев в работе триггера. Что касается выключателя, то он может быть заменен тумблером, главное, чтобы компонент могу включать и отключать питание.
2. Самодельный стробоскоп для установки УЗ должен включать в себя входную цепь, состоящую из контроллера, резисторов R1, R2, а также конденсатора С1. Опцию контроллера в данном случае исполняет зажим типа «крокодила», фиксирующийся на высоковольтном кабеле первого цилиндра. Что касается компонентов С1, R1 и R2, то они образуют простую дифференцирующую цепь.
3. Еще один немаловажный компонент используемого стробоскопа — это плата триггера, которая собирается с применением двух одновибраторов, предназначенных для формирования на выходе сигнала заданной частоты. Конденсаторы и резисторы в данном случае являются частотозадающими компонентами.
4. Еще одна составляющая — выходной каскад, который собирается на резисторах R5-R9 и транзисторах VT1-VT3. Сами транзисторы предназначены для усиления выходного тока триггера. Резистор R5 позволяет задавать ток базы первого транзистора. А благодаря резистору R9 вероятность сбоев в работе VT3 исключается.

Установка УОЗ стробоскопом

Теперь перейдем к вопросу настройки угла зажигания с применением собственного стробоскопа. Процедура установки угла актуальна как для самодельных, так и для купленных устройств. Но перед тем, как мы рассмотрим процедуру выставления УЗ, рекомендуем ознакомиться с сутью функционирования стробоскопического эффекта (автор видео о принципе работы стробоскопа и настройке зажигания с его помощью своими силами — канал Samodelkin).

Когда объект, который передвигается в темноте, вы осветите светом на долю секунды, вы сможете заметить, что он будто застыл на месте. Именно там, где произошла вспышка. К примеру, если на вращающийся диск вы нанесете метку и будете периодически освещать его с помощью вспышек, в сам момент ее появления можно будет заметить место расположения метки

При этом важно, чтобы вспышки совпадали по своей частоте с частотой вращения диска или вала

Теперь подробнее о том, как установленный стробоскоп позволит произвести регулировку угла зажигания. Перед тем, как произвести настройку, в моторном отсеке необходимо нанести две метки. Подвижная метка будет располагаться на коленвале, в частности, на маховике. Вторая метка — стационарная — устанавливается на корпусе силового агрегата.

После того, как метки будут выставлены, необходимо осуществить подключение контроллера (датчика). Когда контроллер подключен, производится подача питания на собранное своими руками устройство. Далее, запускается мотор, он должен функционировать на холостых оборотах. В том случае, если в момент появления световых вспышек метки совпадают, это свидетельствует о том, что угол зажигания выставлен правильно. Если же эти метки не совпадают, то необходимо будет произвести настройку зажигания. Корректировка системы осуществляется до того момента, пока метки полностью не совпадут.

Как собрать стробоскоп

Сборка начинается с изготовления платы управления. Те, кто знаком с домашними технологиями, могут разработать и вытравить плату самостоятельно. Остальным проще собрать схему на кусочке макетной платы. Беспаечную плату применять нельзя – тряска и толчки, неизбежно сопутствующие езде на автомобиле, будут приводить к нарушению контактов и выходу схемы из строя.

Пример монтажа на макетной плате.

Для ключевых транзисторов надо установить небольшие радиаторы или обеспечить возможность крепления внешнего теплоотвода. Для этого ключевые элементы надо расположить на краю платы теплоотводящими поверхностями наружу. После сборки надо определить место установки платы. Скорее всего, она будет смонтирована в подкапотном пространстве. Тогда надо подобрать или изготовить кожух, защищающий от попадания пыли, грязи и влаги. При этом надо обеспечить эффективный отвод тепла от транзисторов, поэтому затянуть плату в термоусадку – не лучшая идея. Потом надо выбрать место для установки управляющего тумблера или кнопки, найти резервный предохранитель или смонтировать дополнительный (удобно использовать плавкие элементы, которые можно установить в разрыв провода). После этого надо проложить проводники и выполнить подключение согласно электрической схеме.

Стробоскоп для настройки зажигания, как устроен и как работает

Стробоскоп существенно облегчает жизнь своему обладателю.

Благодаря ему даже неопытный автомобилист может самостоятельно отрегулировать угол зажигания. Работа стробоскопа основывается на стробоскопическом эффекте — передвигающийся объект освещается световой вспышкой.

Иметь такое приспособление выгодно, так как это дает возможность самостоятельно регулировать зажигание, не обращаясь в сервисный центр, что экономит время и денежные средства автовладельца. Существуют такие автолюбители, которые отдают предпочтение заводским стробоскопам, не доверяя самодельным, но они нисколько не хуже традиционных покупных.

Разновидности самодельных стробоскопов

Выше указана схема и алгоритм создания простейшего стробоскопа. Некоторые умельцы также рекомендуют изготовление таких приборов на основе таймера, либо светодиодов.

Рассмотрим, какая схема стробоскопа, куда входит таймер:

Эта конструкция более сложная, поэтому если автолюбителю кажется, что он не сможет собрать ее самостоятельно, лучше обратится к специалисту, приобретя все необходимые детали. Если нет таймера отечественного производства, его можно заменить на иностранный, который должен иметь маркировку NE 555. А диоды для такой схемы лучше использовать имеющие обозначение КД 521.

Теперь рассмотрим схему, которая позволяет изготовить стробоскоп на светодиодах. Сразу нужно отметить, что они отличаются повышенной надежностью, его можно использовать даже при ярком дневном свете.

Схема такого стробоскопа следующая:

В основе всей схемы будет лежать микросхема имеющая маркировку 155 АГ 1, которая может запуститься импульсами, что имеют отрицательную полярность. Сопротивления, подходящие для нее R 1, R 2, R 3, резистор R 6. Сопротивления ограничивают амплитуду входящего сигнала, а емкость С 4 регулирует длительность сигнала, поступающего от мотора.

Фонарь-стробоскоп

Еще одной интересной моделью являются фонари-стробоскопы. Такие осветительные имеют два режима работы обычный и, собственно, стробоскопический.

Фонарь-стробоскоп

Заметьте, при работе фонаря в стробоскопическом режиме возможны следующие последствия:

• дезориентация;
• нарушение периферийного и прямого зрения;
• появление кратковременного смятения и страха.

В связи с этим такие приспособления можно использовать в качестве элемента самозащиты при нападении агрессивно настроенных лиц в темное время суток. Очень часто такими приборами в своей работе пользуются полицейские.
