Стробоскоп для установки зажигания своими руками

Перечень необходимых деталей

До того как отправляться в магазин за покупкой всех нижеописанных деталей, стоит внимательно изучить все материалы и детали, присутствующие в гараже, вполне вероятен тот факт, что большинство из них давно без особой нужды пылятся на полках. Если найти для изготовления приспособления большинство элементов, хранящихся в числе бросовых материалов, конечная стоимость готового и прекрасно функционирующего стробоскопа не превысит 100 рублей, что позволит сэкономить денежные средства на другие нужды. Первое, что понадобится — это простой дешёвый фонарик китайского производства. Будет лучше, если он окажется светодиодным. В том случае, если имеющаяся в наличии модель окажется ламповой, необходимо будет дополнительно купить или изъять из старого фонаря все требуемые светодиоды.

Кроме корпуса, понадобится электронная начинка, для создания которой нужны следующие элементы:

транзистор типа КТ315, который наверняка хранится в выброшенном радиоприёмнике советского образца;
тиристор КУ112А, его можно обнаружить в блоке питания старого телевизора;
конденсатор, рассчитанный на напряжение 16 В;
диод, обладающий низкими частотами;
реле под напряжение 12 В, однако следует выбрать маленькую по размеру деталь, которая сможет поместиться в корпусе фонарика;
несколько «крокодилов»;
моток проводов, причём 0,5 метра из которых должны быть экранированными;
небольшой кусок медного провода.

https://youtube.com/watch?v=BI8F8hIPwLs

Несмотря на большое многообразие схем, созданных для правильной последовательной сборки устройства, новоиспечённому создателю стробоскопа в любом случае понадобится такой запас запчастей. Кроме наличия всех описанных деталей, необходимо вооружиться паяльником, будет лучше, если автовладелец будет иметь хотя бы минимальные навыки его использования.

Чтобы осуществить сборку этого прибора, нужно последовательно соединить все части имеющимися проводами и надёжно припаять. Через заднее отверстие, имеющееся в фонаре, придётся пропустить все необходимые провода, которые обеспечат бесперебойное питание стробоскопу. Если в выбранной модели фонарика отсутствует боковое отверстие, автовладелец должен сделать его своими руками. Нужно это для того, чтобы вывести экранированный провод, на концах которого к центральной жиле будет припаяна медная проволока. Именно это элемент созданного прибора будет специальным сигнализирующим датчиком.

Средняя цена фабричного изделия и его недостатки

Заводской вариант прибора имеет некоторые недостатки, которые значительно уменьшают полезность такого приобретения.

На карбюраторах выставлять зажигание всегда удобнее стробоскопом

Во-первых, стоимость фабричных стробоскопов весьма немала. Так цифровая модель Multitronics C2 обойдется покупателю в суму около 900-1000 р. Более функциональный стробоскоп AstroL5 будет стоить уже 1300 р. Focus F1 — модель, подходящая для обслуживания как бензиновых, так и дизельных двигателей — потребует 1700 р. ее более «продвинутый» собрат Focus F10 — 5600 р.

Во-вторых, зачастую производители используют в конструкции своей продукции дорогостоящую газоразрядную лампу. Она имеет ограниченный ресурс и может через непродолжительное время потребовать замены, что не просто ударит по карману, а окажется равносильным покупке нового стробоскопа.

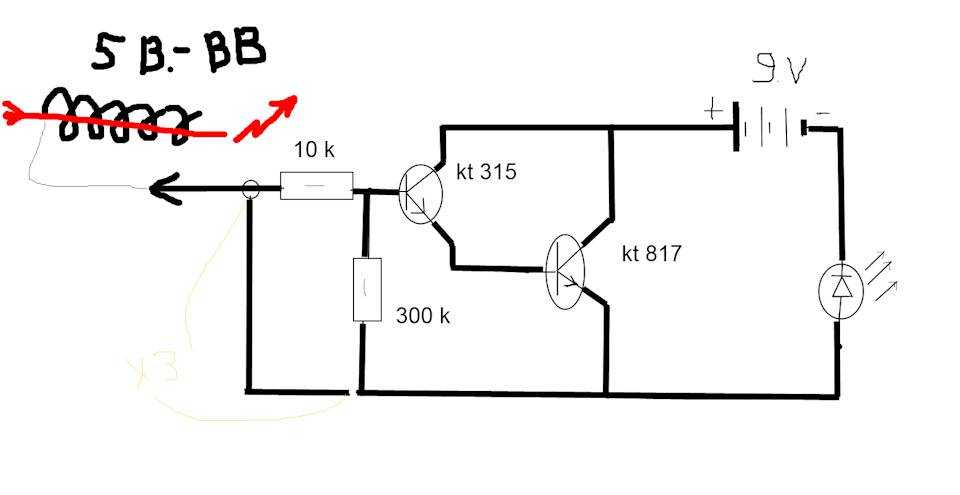

Схема стробоскопа

Чтобы собрать светодиодный стробоскоп, понадобится схема, распечатанная на бумаге в нужном формате и перенесенная на плату. Кроме этого, потребуется таймер LM555 – механизм, создающий вспышки, которые регулируются потенциометром или переменным резистором. Составляющие части можно приобрести в магазинах радиотехники, при этом дорогостоящие запчасти не потребуются.

Если раньше стробоскопы делали из ламп накаливания, то сейчас отдают предпочтение светодиодной лампе. Для мерцающей платы можно использовать любое количество светодиодов (4, 8, 16, 32 и т.д.), свет при этом может быть как теплым, так и холодным. Плата для небольшой дискотечной мигалки достигает габаритов 87 на 57 мм.

Результат работы

Работу стробоскопа, к сожалению, не передать ни через фото, ни через видео. Так как даже видеокамера очень плохо улавливает короткий импульс и её в итоге просто засвечивается. Но я от себя могу сказать, что стробоскоп получился отличный, вспышки короткие и очень яркие. Смотрится очень эффектно, в общем все как надо

Интерес современного автомобилиста не ограничивается вниманием к авто как средству перемещения. Во многом важен тот эффект и впечатление, которые можно произвести на всех участников движения

После повсеместного запрета на имитаторы мигалок правоохранителей и служебных авто, как-то неожиданно мода на стробоскоп на решетке и двойной сигнал стала набирать силу.

Большинство приведенных схем не предназначены для полной имитации сигналов служебных авто, это, скорее, чисто спортивный интерес. А кому и за что платить штрафы, решает каждый сам, исходя из своих возможностей.

Существует несколько простых способов организовать стробоскоп на авто, все зависит от количества сил и средств, которые позволительно потратить для постройки автомобильного стробоскопа. Чаще всего стараются получить максимально реалистичное мерцание ламп стробоскопа.

Проверено на практике несколько простых схем светодиодных стробоскопов для авто:

по самой простой схеме с использованием двух реле 494.3787;
на основе таймера 555 и схемы к561ие8;
на микроконтроллере PIC12F675;
на элементной базе транзисторах 315 серии.

К сведению! Самый безопасный и популярный способ — использовать мигающий эффект путем установки светодиодов в фары авто. Это красиво и стильно.

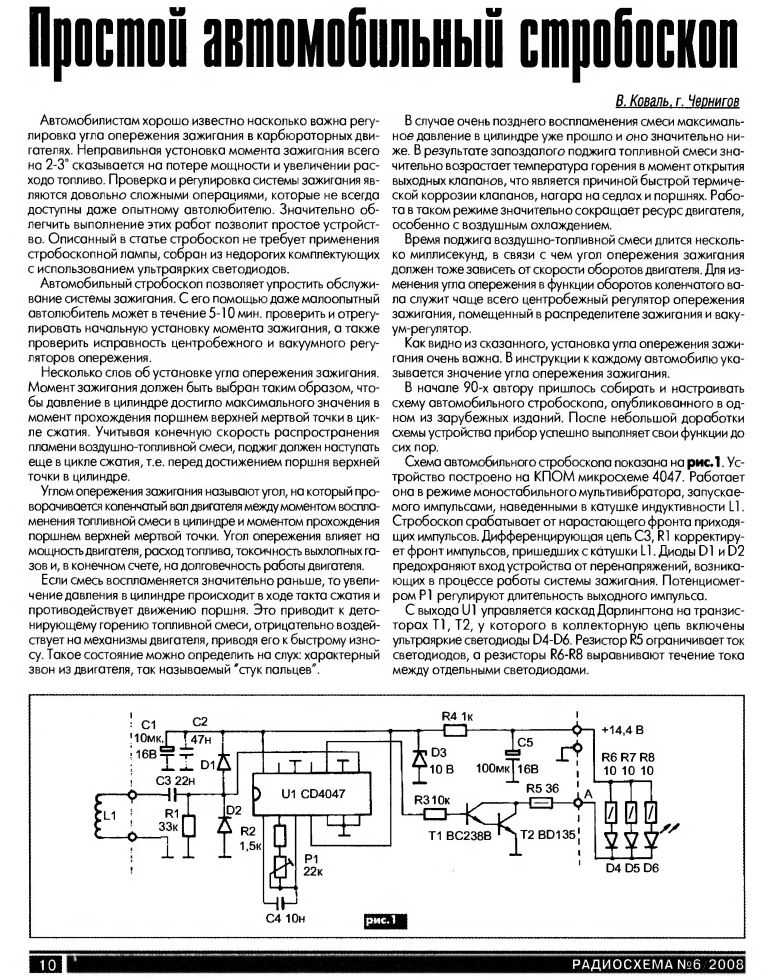

Инструкция по изготовлению прибора для установки зажигания

Самый просто способ обзавестись стробоскопом и с его помощью нормально отрегулировать авто – приобрести такой прибор в автомагазине. Единственным «но» в данном решении может быть только немалая цена приборов, которая способна ощутимо сказаться на домашнем бюджете водителя. Поэтому многие рачительные автомобилисты выбирают второй, экономный вариант – мастерят стробоскоп для установки зажигания своими руками. Как показывает практика, такие самодельные устройства, как правило, ничем не уступают промышленным образцам, независимо от того, какой формат смастерен. Будь-то устройство с применением отечественного или зарубежного таймера, самодельный стробоскоп на надёжных светодиодах или иной вариант.

В любом случае самоделка из простых и дешёвых материалов обойдётся в несколько раз дешевле, чем покупка прибора. Схемы сборки таких устройств можно без проблем найти в интернете или у тех опытных водителей, которые уже смастерили такой прибор в корпусе от старого фотоаппарата или радиоприёмника самостоятельно и успешно используют его не только для установки зажигания, но и проверки свечей и других контрольных целей. Таких схем множество, и из них всегда можно выбрать для себя несколько самых простых, не требующих большого объёма работы.

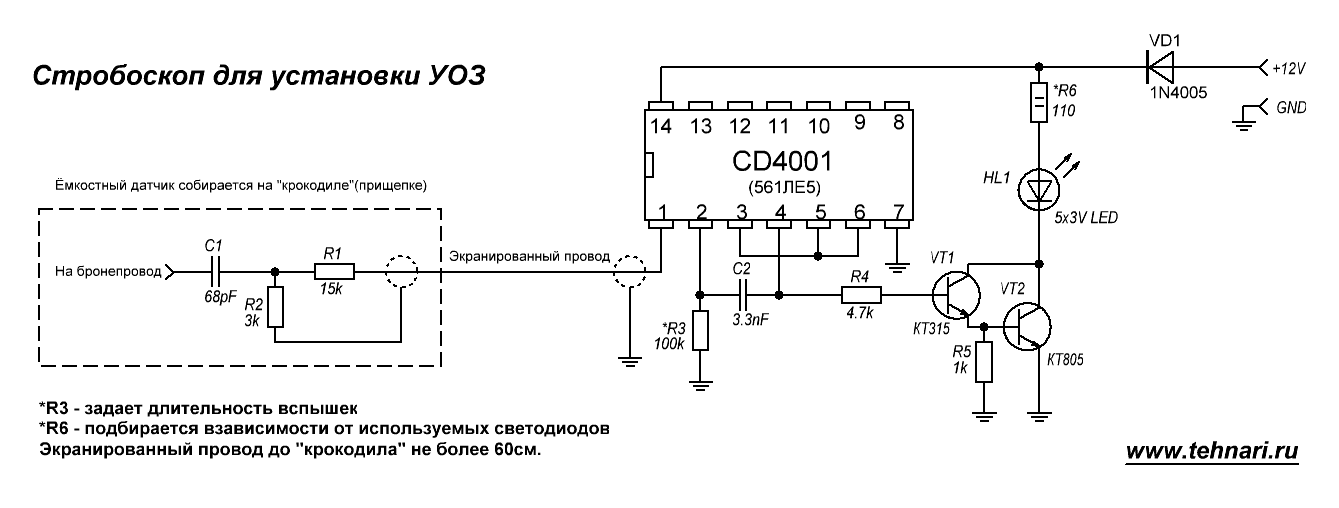

Схемы стробоскопа для зажигания своими руками

В наше время существует довольно много легких и простых схем, с помощью которых можно самостоятельно сделать данный прибор и при этом данный процесс не подразумевает большого расхода денежных средств. Большее количество вариантов схем, предложенных в мировой сети понятные и с их помощью можно легко собрать нужное приспособление.

Для самостоятельного изготовления стробоскопа нам нужны такие приспособления как транзистор, фонарик, конденсаторы, тиристор, а также резистор, шнур питания, диод с низкой частотой, зажимы, реле с индексом и медный провод. Все что нужно, можно купить в специальном магазине или на радиорынке. Они доступны и стоят недорого. Также для установления корпуса приспособления вы можете воспользоваться старыми частями от фонарика или камеры.

Далее мы ознакомимся с этапами сборки стробоскопа для установки зажигания своими руками:

сделать разъем в задней стенке коробки для провода питания; прикрепить специальные прищепки разных цветов, которые означают «+» и «-» на кончики проводов; разместить датчик на любой из сторон корпуса, затем сделать отверстие для шнура и протянуть его к указанному контакту; припаять медный провод, который будет служить датчиком к главному шнуру; провести изоляцию соединений.

Подобное изделие поможет вам не только при установке зажигания, а также помимо этого может служить для настройки регуляторов и проверки свечей. Своими руками, вы сделаете простейший стробоскоп устанавливающий зажигание и в дальнейшем он может приносить пользу в проверке нескольких систем.

Установка УОЗ стробоскопом

Как пользоваться самодельным девайсом для регулировки УОЗ:

Для начала следует завести мотор и прогреть его до рабочей температуры. Для этого дайте поработать агрегату на холостых оборотах.
Затем вам надо будет подсоединить самодельное устройство к источнику питания. Это может быть либо встроенный аккумулятор, либо аккумуляторная батарея автомобиля.
Далее, к жиле цилиндра 1 следует подсоединить медный датчик, для этого намотайте его на жилу.
После этого диодную лампочку следует направить на метку, нанесенную на корпус распределительного механизма.
Когда эти действия будут выполнены, вам нужно найти неподвижную точку, она расположена на шкиве маховика.
Для того, чтобы обеспечить совпадение этих точек, нужно вращать корпус распределительного устройства. А когда точки совпадут, корпус нужно зафиксировать в этом положении. При совпадении точек диоды должны загореться.

Схема стробоскопа своими руками

Для получения коротких вспышек света нужен генератор импульсов, я разработал его на основе микроконтроллере PIC12F675. Программа написана на ассемблере, скачать можно в конце статьи. Ниже представлена схема стробоскопа своими руками:

В схеме имеется два переменных резисторам R2, R3, для регулировки частоты и длительности импульсов соответственно. Полевой транзистор VT2 коммутирует светодиодную матрицу. Частота регулируется от 28 до 100 Гц, длительность от 50 до 500 мкс, этих пределов достаточно для наблюдения стробоскопических эффектов. При увеличении длительности импульсов, общая картина эффекта смазывается, из-за того что объект значительно смещается за время вспышки. Для качественного наблюдения эффектов, нужно уменьшать длительность импульсов, но при этом будет падать освещенность.

Генератор собран на односторонней печатной плате, все элементы стробоскопа закреплены на текстолитовой пластине. Светодиод прикреплен к прямоугольной алюминиевой пластине, которая выступает в качестве радиатора. Мощность, выделяемая на матрице во время работы стробоскопа невелика, так как импульсы имеют малую длительность. Для питания стробоскопа я использовал блок питания на 12В и 2А, максимальный ток потребления составил 0,4А.

В качестве генератора также можно использовать готовый модуль, который можно приобрести в Китае (ссылка в конце статьи). Модуль имеет ЖК-дисплей, отображающий параметры сигнала, и кнопки, с помощью которых можно регулировать частоту импульсов и коэффициент заполнения в процентах. Для частоты 50 Гц минимальная длительность импульса составит 200 мкс (коэфф. заполнения 1%), для 100 Гц соответственно 100мкс (коэфф. заполнения 1%), что в принципе достаточно для наблюдения стробоскопических эффектов.

С помощью стробоскопа собранного своими руками я наблюдал эффект остановки лопастей вентилятора, о чем писал выше. Кроме этого, можно зажать в патроне дрели табличку с надписью, и также наблюдать ее остановку или медленное вращение.

Еще один интересный стробоскопический эффект – это левитация воды. Для его наблюдения я дополнительно приобрел в Китае электромагнитный насос высокого давления от кофемашины, мощностью 56 Вт (ссылка в конце статьи). Питается насос переменным напряжением 220В. Главной особенностью насоса является то, что он перекачивает воду отдельными порциями с частотой сети 50 Гц. Если направить свет стробоскопа на падающую струю воды от насоса, то можно увидеть висящие в воздухе капли воды, просто невероятное зрелище. Регулируя частоту вспышек можно добиться плавного движения капель вниз или вверх, при этом капли возвращаются обратно в насос, как будто перемещаются назад во времени.

Также с помощью стробоскопа можно увидеть колебания диффузора динамической головки. Для этого я взял низкочастотный динамик 35гдн-1-8 и подал на него переменное напряжение 7В от обычного понижающего трансформатора. При этом диффузор колеблется с частотой сети 50 Гц.

Собрать стробоскоп своими руками не составляет труда, схема достаточно простая. Все стробоскопические эффекты, которые я повторил, можно посмотреть в видеоролике ниже:

Комплектующие для сборки стробоскопа: Повышающий модуль 150 Вт Светодиодная матрица 100 Вт Электромагнитный насос 56 Вт Электромагнитный насос 16 Вт Модуль генератора ШИМ

Печатная плата в формате Sprint Layout 6 Прошивка и исходник

Стробоскоп на ШИМ-контроллере TL494

Другая вариация сбора своими руками автомобильного стробоскопа на светодиодах построена на базе драйвера ШИМ TL494. Стоимость микросхемы лежит в пределах 10 – 20 рублей за штуку, поэтому дефицитной ее не назовешь. Кроме этого, извлечь требуемый компонент можно из старого блока питания ATX от персонального компьютера.

Как и в предыдущем случае, излучателем управляет MOSFET-транзистор. Здесь он может быть любого типа, отвечающего двум требованиям:

Номинальный ток – от 2А;
внутренняя структура – N-типа.

Примеры подходящих полевиков: AP15N03GH или IRLZ44NS.

Подстроечным резистором VR1 устанавливается скважность работы (длительность вспышек), а VR2 – их частота. Удобнее применять потенциометры с линейной зависимостью, так процесс настройки выполнять гораздо проще

Источником света на данной схеме стробоскопа выступает один мощный светодиод. Чтобы подключить 12 вольтную светодиодную ленту, резистор R6 необходимо удалить, установив вместо него перемычку.

Остальные элементы схемы светодиодного стробоскопа могут быть любыми с указанными номиналами.

Печатная плата устройства

Минимизировать размер конструкции можно с помощью SMD-компонентов. Некоторые начинающие радиолюбители стараются избегать их применения, считая, что монтаж мелких деталей слишком трудозатратен. И напрасно! Немного практики поможет без труда справиться с этой задачей. Зато результат станет отличной наградой за проявленное терпение.

Образец реализации печатной платы светодиодного стробоскопа показан на рисунке.

Здесь применен двухсторонний метод разводки. Сверху устанавливаются крупные радиоэлементы: микросхема, клеммники и электролитические конденсаторы, снизу резисторы и конденсаторы типоразмера 1206, светодиоды типоразмера 0805, MOSFET-транзистор в корпусе DPAK. Регулирующие резисторы заменены на подстроечные. Это было сделано для уменьшения конструкции.

Внешний вид платы готового устройства с обоих ракурсов представлен ниже. Для переноса на фольгированный текстолит рисунка с дорожками, применялся метод ЛУТ. Травление производилось в водном растворе хлорного железа.

При желании своими руками повторить схему стробоскопа на светодиодах, можно воспользоваться проектом для трассировщика Sprint Layot, изменив его при необходимости по собственным потребностям. Скачать файл проекта.

Рассмотрение в статье схемы стробоскопов отличаются простотой и низкой стоимостью электронных компонентов. Общая стоимость материалов обойдется в десятки раз меньше, если приобретать готовый стробоскоп на светодиодах. Кроме того, пользоваться самодельным прибором намного приятнее, а полученный в процессе работы опыт незаменим и бесценен.

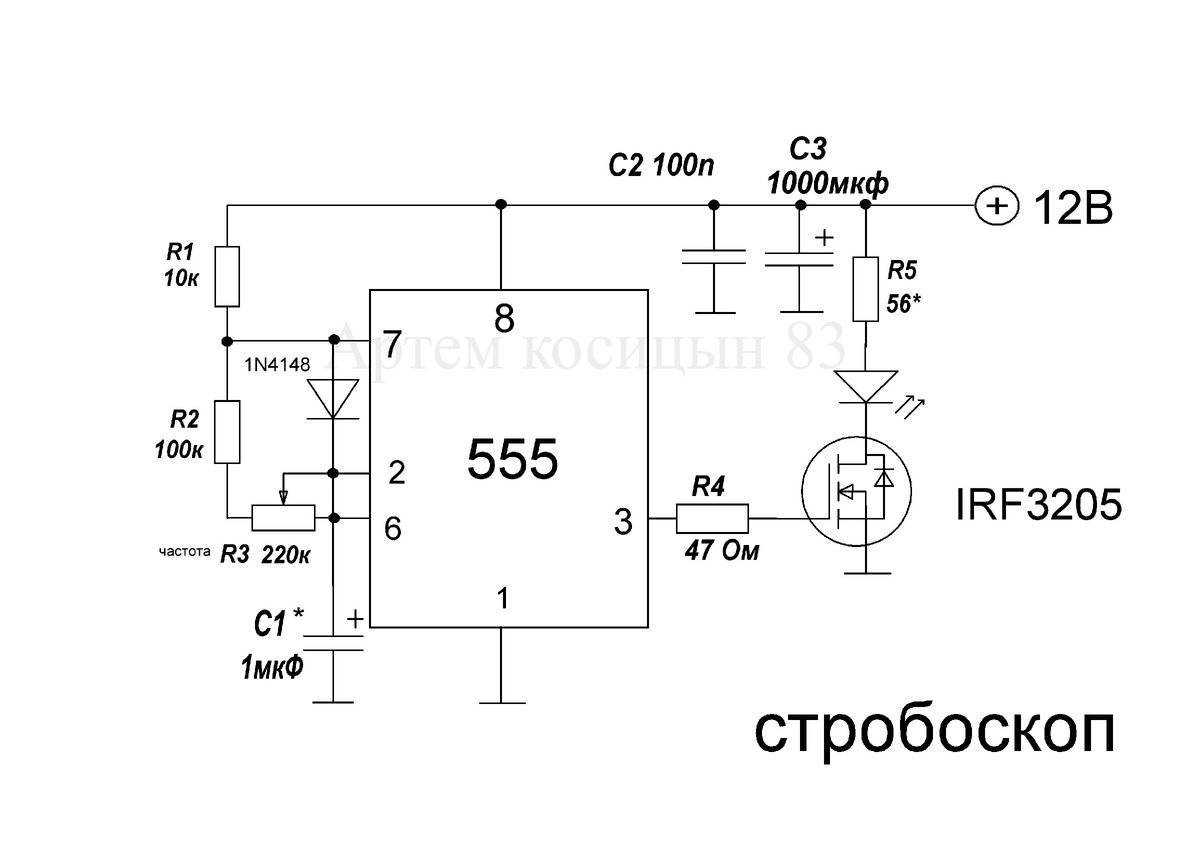

Светодиодный стробоскоп на таймере NE555

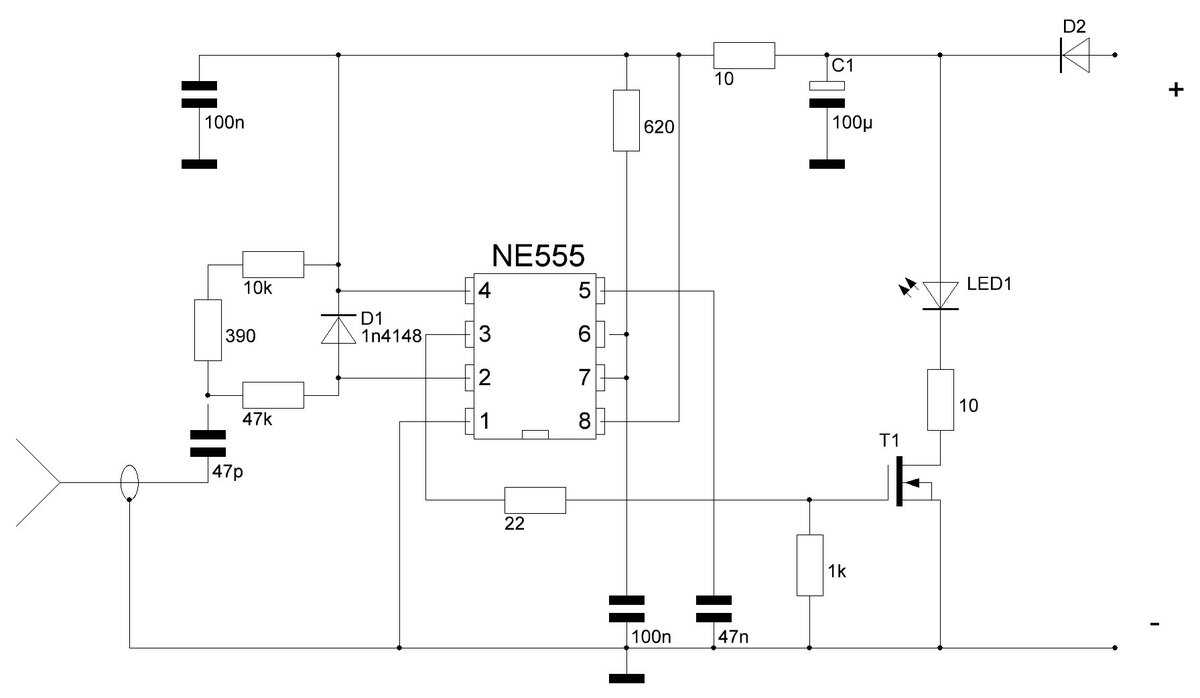

Главным компонентом в данной схеме стробоскопа является интегральный таймер NE 555. Это распространенная микросхема часто используемая в электронных самоделках.

В качестве светового излучателя применена готовая сборка из шести светодиодов от китайского фонарика.

Потенциометром Р1 задается время пауз между импульсами, которые подаются на VT1. Открываясь в момент подачи сигнала, полевой транзистор «зажигает» стробоскоп.

Следует учитывать, что в момент вспышки, ток, проходящий через излучатель, превышает два ампера. Это обстоятельство заставляет использовать ограничительный резистор с мощностью рассеивания не менее 2Вт. Поводов для беспокойства относительно выхода из строя светодиодов нет. Сверхкраткое время работы в подобных режимах не причинит урон полупроводникам.

Вместо транзистора, указанного на схеме, можно применять его ближайшие аналоги: IRFZ44, IRF3205, КП812Б1 и другие.

Требования к диоду VD1 – высокое быстродействие. 1N4148 с успехом заменяется отечественным вариантом КД522. Также хорошо подойдут любые диоды Шоттке.

Емкость конденсаторов можно увеличивать на один порядок. Это никак не отразится на работоспособности схемы.

Вот так выглядит собранный прибор, с тремя сверхмощными светодиодами.

Стробоскоп в сборе

Небольшое количество деталей позволяет выполнить стробоскоп из светодиодов навесным методом или при помощи специальных монтажных панелек. Если в процессе пайки не будет допущено ошибок, схема заработает сразу, без дополнительной наладки.

Использование прибора

Для установки угла (момента) опережения своими руками устройством освещают установочные метки, работающего на холостых оборотах двигателя авто. Одна из них находится на вращающихся деталях мотора авто (на шкиве коленвала или на маховике). Вторая метка – неподвижна, она находится или на крышке передней части блока цилиндров авто, или на корпусе коробки передач. Если в свете прибора подвижная метка кажется стоящей напротив неподвижной, зажигание авто в норме и не требует регулировки момента (угла) опережения.

В случае несовпадения меток для регулировки момента опережения нужно соответственно изменить положение трамблера. Для задержки момента зажигания нужно повернуть трамблер по ходу вращения бегунка, а чтобы сделать его раньше – в обратную сторону. Если же искрообразованием в вашем авто управляет микропроцессор, ищите неисправный датчик или доверьте решение этой проблемы профессионалам.

https://youtube.com/watch?v=fMkFl_YsU1E

Со стробоскопом выставлять зажигание на карбюраторном моторе всегда намного удобнее, чем «на слух». Но ценники на подобную аппаратуру порой «кусаются», что толкает многих автомобилистов к альтернативным вариантам решения подобного вопроса, например путем изготовления стробоскопа своими руками.

Что нужно для изготовления стробоскопа

Для изготовления стробоскопа потребуются следующие комплектующие:

Собственно фонари. Можно использовать готовые фонари (например, несложно приобрести комплект дневных ходовых огней). Можно собрать что-то самодельное (на базе противотуманок и т.п.). Безусловно, фонари стробоскопа строятся на светодиодах. Лампы накаливания применять бессмысленно, и дело тут не только в токе потребления. Срок службы нити традиционного источника света зависит от количества включений и выключений. Поэтому в режиме мигания такая лампа долго не протянет.
Плата управления. Можно построить на различной элементной базе.
Дополнительные элементы – предохранитель и выключатель (кнопка с фиксацией или тумблер). Плавкий элемент можно использовать резервный, если такой имеется в автомобиле, или поставить дополнительный. Выключатель не обязателен, но крайне желателен. Должна быть возможность отключить стробоскоп (например, чтобы не раздражать сотрудников дорожной полиции). Кнопку или тумблер можно смонтировать на панели автомобиля в любом удобном месте.

Для установки потребуется слесарный инструмент – подбирается по месту, в зависимости от способа и места монтажа.

Установка стробоскопов на авто. Что за это будет

Более сложная схема показана на рисунке выше. Она состоит из двух переменников на 20 кОм, двух реле сигнала поворотов и пятиконтактного реле стартера. Резисторы позволяют регулировать частоту вспышек и скорость переключения между диодами с каждой стороны. Следовательно, можно отрегулировать схему так, что светодиоды будут работать, как обычные дневные ходовые огни, но повернув регулятор переменника, можно заставить их мерцать, как на Мерседесах спецконвоя, а если установить светофильтры, синий и красный, отличить вашу шестёрку от БМВ спецслужб будет практически невозможно.

Применять такую схему можно, но только в той местности, где не водится полиция. Дело в том, что ПДД говорят о том, что применение проблесковых маячков на автомобилях, не имеющих на это соответствующего разрешения может повлечь за собой лишение водительских прав сроком до года. Следовательно, веселиться с полицейскими мигалками можно глубоко в лесу или у себя в гараже. Удачных всем дорог и ярких воспоминаний!
