Что делать, если не крутит стартер ford focus 2

Снятие и замена предохранителей под капотом и салоне Ford Focus 2 рестайлинг

Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.

Схема и расположение предохранителей на Ford Focus 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

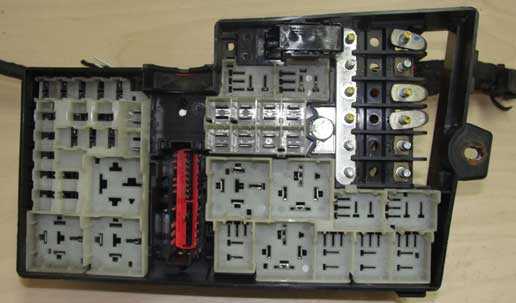

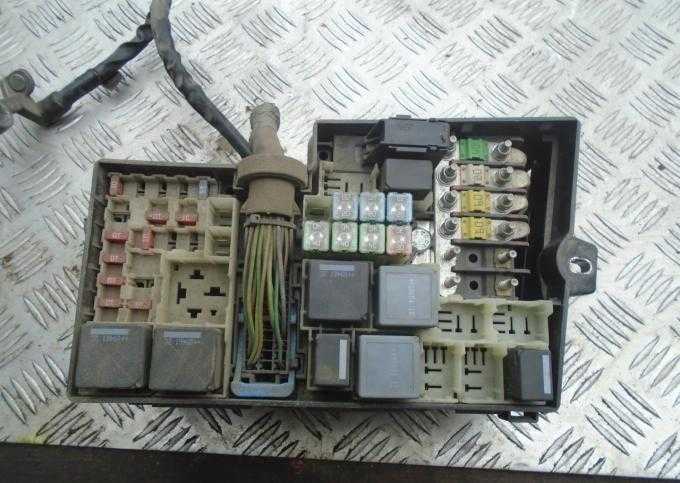

Блок предохранителей под капотом выделен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Таблица значений блока предохранителей под капотом Ford Focus 2

№	Ампер	Описание предохранителя
1	40	Электровентилятор охлаждения двигателя
2	80	Рулевое управление с усилителем
3	60	Внутренний блок предохранителей 1
4	60	Внутренний блок предохранителей 2
5	80	Вспомогательный отопитель
6	60	Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система, насос системы динамической стабилизации
8	20	Антиблокировочная система, клапаны системы динамической стабилизации
9	20	Модуль управления силовым агрегатом (PCM)
10	30	Вентилятор системы климат-контроля
11	20	Выключатель зажигания (стартера и приборов)
12	40	Реле зажигания
13	20	Электрическая обмотка стартера
14	40	Обогрев лобового стекла, правая сторона
15	30	Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16	40	Обогрев ветрового стекла, левая сторона
17	30	Складывающаяся крыша
18	30	Инвертирующий усилитель мощности
19	10	Модуль ABS
20	15	Звуковой сигнал
21	20	Вспомогательный отопитель
22	10	Модуль усилителя рулевого управления
23	30	Омыватели фар
24	15	Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10	Реле зажигания
26	15	Автоматическая коробка передач
27	10	Муфта компрессора системы кондиционирования
28	10	Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10	Система раздельного климат-контроля
30	3	PCM, автоматическая коробка передач
31	10	Интеллектуальная зарядка аккумуляторной батареи
32	10	Автоматическая коробка передач
33	10	Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33	10	Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10	Форсунки, катушки зажигания
35	10	PCM, клапаны, электромагнитные клапаны
36	10	PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей располагается под бардачком.

Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.

Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)

№	Номинал	Предохранитель Назначение
Ф100	10А	Питание электронных модулей от контакта
F101	20 А	Блок управления вентиляцией люка, электрорегулировки сидений с электроприводом. Для автомобилей со съемной крышей — тяга крыши
F102	10А	Регулировка рулевой колонки, блок обогрева салона, приемник дистанционного управления, сажевый фильтр.
F103	10А	Постоянный заряд батареи для наружного освещения
F104	10А	Освещение салона, система энергосбережения
F105	25А	Обогрев заднего стекла
F106	20 А	Система бесключевого доступа и запуска
F107	10А	Диагностический разъем и питание комбинации приборов от аккумулятора
F108	7,5 А	Аудио, радио и дополнительные функции комбинации приборов (аудио и навигационная система)
F109	20 А	Переделан предохранитель прикуривателя Форд Фокус 2, дополнительная розетка в багажнике
F110	10А	Дневные ходовые огни с питанием от генератора
F111	15А	Топливный насос (для автомобилей с бензиновым двигателем)
F112	15А	Аудиосистема (на батарейках)
F113	10А	Дневные ходовые огни
F114	10А	Иммобилайзер, питание приборной панели от замка зажигания
F115	7,5 А	Наружное освещение — питание от замка зажигания
F116	20 А	Противотуманные огни
F117	7,5 А	Подсветка номерного знака автомобиля
F118	20 А	Модуль электрооборудования в левой задней двери
F119	15А	Вилка багажника Форд Фокус 2
F120	20 А	Модуль электрооборудования в правой задней двери
F121	20 А	Электрообогрев передних сидений
F122	10А	ПОДУШКА БЕЗОПАСНОСТИ, подушки безопасности
F123	7,5 А	Тепловые зеркала
F124	7,5 А	Габаритные огни с левой стороны
F125	7,5 А	Габаритные огни с правой стороны
F126	20 А	Система бесключевого доступа и запуска
F127	25А	Электрические окна
F128		Бронирование
F129	20 А	Стеклоочиститель (предохранитель стеклоочистителя)
F130		Бронирование
F131	15А	Очиститель заднего стекла
F132	15А	Стоп-сигналы
F133	25А	Реле центрального замка, силовой модуль двери переднего пассажира
F134	20 А	Центральный замок, Электромодуль в двери водителя
Ф135	20 А	Дневные ходовые огни
F136	15А	Омыватель ветрового стекла, подогрев форсунок омывателя
F137	10А	Резервный аккумулятор для противоугонной системы
F138	10А	Электронный блок управления двигателем, электронная педаль акселератора, электронный блок управления АКПП
F139	10А	Дальний свет — правая фара
Ф140	10А	Дальний свет — левая фара
F141	10А	Зеркала заднего вида с электроприводом, фонари заднего хода
F142	15А	Ближний свет — правая фара
F143	15А	Ближний свет — левая фара

Возможные причины ремонта электрики авто

Так как практически все элементы современных автомобилей исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при выходе из строя в первую очередь необходимо исключить выход из строя именно этого элемента.

И чаще всего в пользу этой рекомендации говорят следующие внезапные проблемы или неисправности:

1. Перебои в работе электросистемы в целом, выход из строя стеклоочистителей, освещения салона и наружной световой оптики (фары).
2. Временное или частое включение и выключение отдельных устройств, что может свидетельствовать об окислении определенного контакта в цепи.
3. Общие перебои «туда-сюда», часто свидетельствующие о попадании воды в систему.
4. Последовательный выход из строя всех систем, питаемых от общей цепи.
5. Явный запах гари в салоне автомобиля, требующий немедленного вмешательства для предотвращения возгорания.

То есть выход из строя одной и сразу нескольких систем все же возможен, несмотря на наличие автономных взрывателей. Это объясняется тем, что к одному охранному элементу можно подключить одновременно несколько автомобильных устройств.

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

2. Монтажный блок опускаем на максимально возможное расстояние.

   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Механические неисправности

Механические неисправности диагностировать и отличить от электрических легко. При механических неполадках проблем со стартером нет, он срабатывает при повороте ключа, но нет вращения коленчатого вала. Виновниками этих проблем будут такие детали, как: рычаг или кольцо обгонной муфты, буферная пружина, венец маховика.

При нетипичном звуке работы стартера, деталь нужно осмотреть с ямы и с моторного отсека для выявления следующих неполадок:

• износа втулок подшипников или шеек на якорном валу;
• ослабло крепление стартера;
• деформировались или сломались зубья шестерней;
• в кожухе стартера крепление полюса ослабло, из-за чего началось трение об якорь.

Существует неисправность стартера, связанная с продолжением его работы после того, как двигатель завелся. Этому может служить заклинивания рычага привода или привода якоря, «заедание» реле или окисление его контактов. Часто распространенной причиной является износ обратной пружины запуска зажигания или пружины муфты свободного хода.

Ремонт блока

Основными поломками выступают:

• подгорание контактных групп;
• окисление клеммных колодок.

Указанные выше поломки способен устранить любой автоэлектрик. Если же перегорела плата прибора – ее необходимо заменить целиком – схема не подлежит ремонту.

Не заводится Фокус 2, не крутит стартер, реле щелкает

Причинами могут стать факторы.

1. Сгорел мотор стартера.
2. Неисправно втягивающее или бендикс.
3. Повреждена проводка.
4. Не хватает заряда аккумулятора.

Фокус 2: не работают дворники, реле щелкает

Похожими могут быть проблемы с дворниками

Чтобы разобраться в неисправности достаточно обратить внимание на компоненты системы

1. Мотор-редуктор очистителя.
2. Проверить проводку оборудования.

Замена деталей

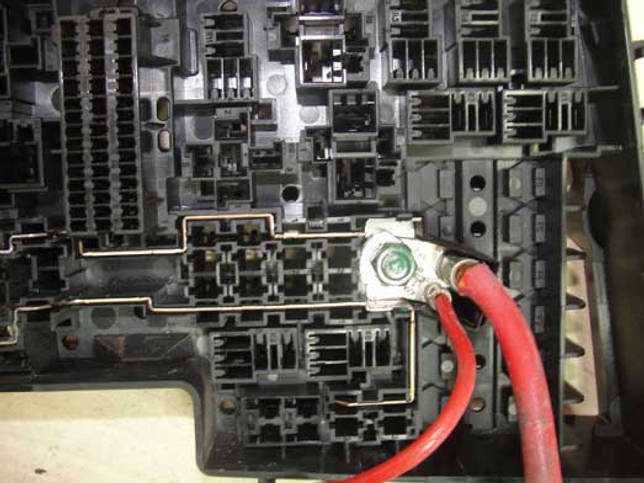

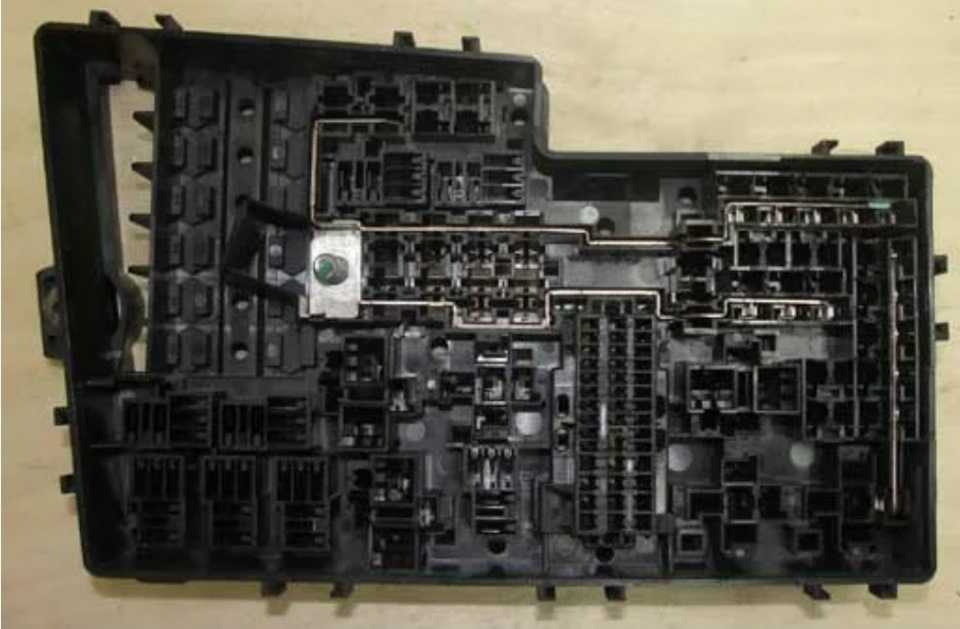

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

• Установить машину на ровную поверхность и поднять ручник до упора.
• Снять клеммы с аккумуляторной батареи.
• Влезть под машину и открутить 9 винтов защиты двигателя.
• Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

• После этого можно полностью снять устройство с машины.
• Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

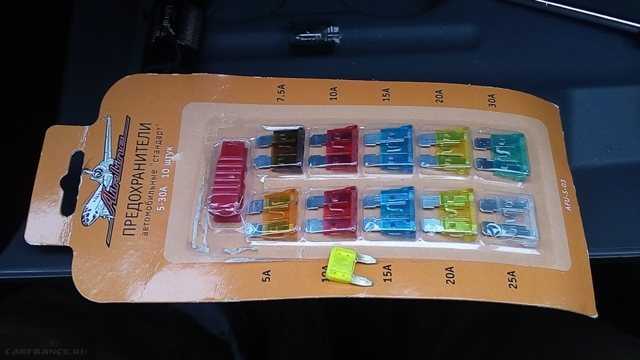

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

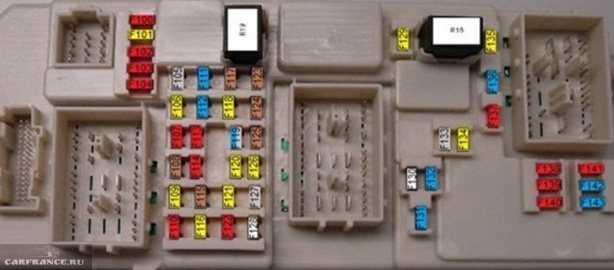

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

2. Монтажный блок опускаем на максимально возможное расстояние.

   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена

Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.

Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы

В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.

Снятие и замена штатной магнитолы Ford Focus 2 своими руками

Расположение предохранителей под капотом Ford Focus 2 рестайлинг

Расположение блока предохранителей в Ford Focus 2 рестайлинг

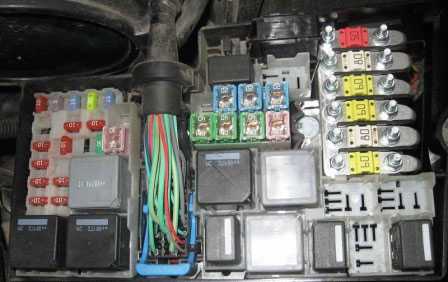

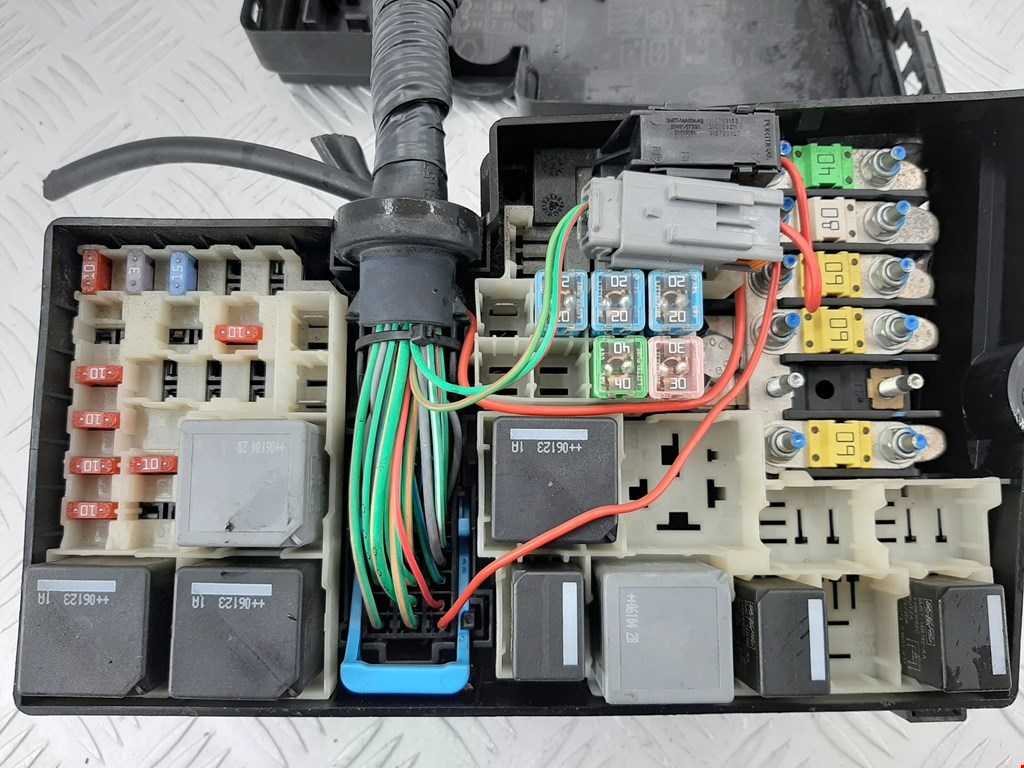

Открываем крышку блока и видим предохранители

Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя

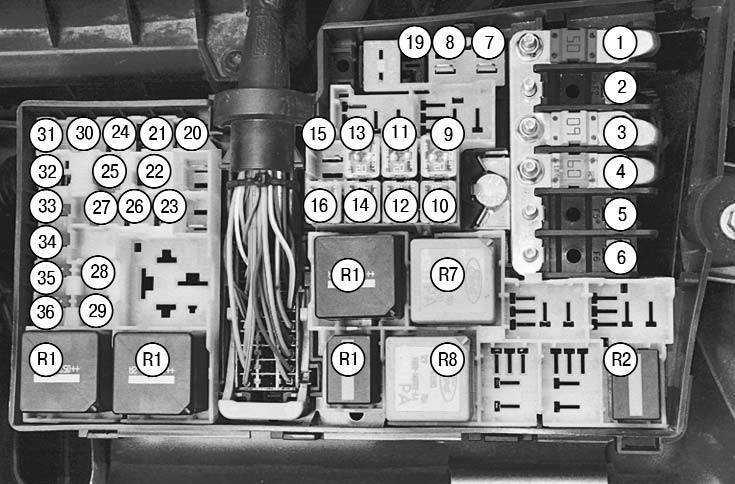

Номера предохранителей Ford Focus 2 рестайлинг

Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг

Расположение предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители находятся со стороны бардачка

Чтобы снять крышку — просто потяните ее вниз

Выкручиваем фиксаторы блока

Движением вниз вытаскиваем блок предохранителей

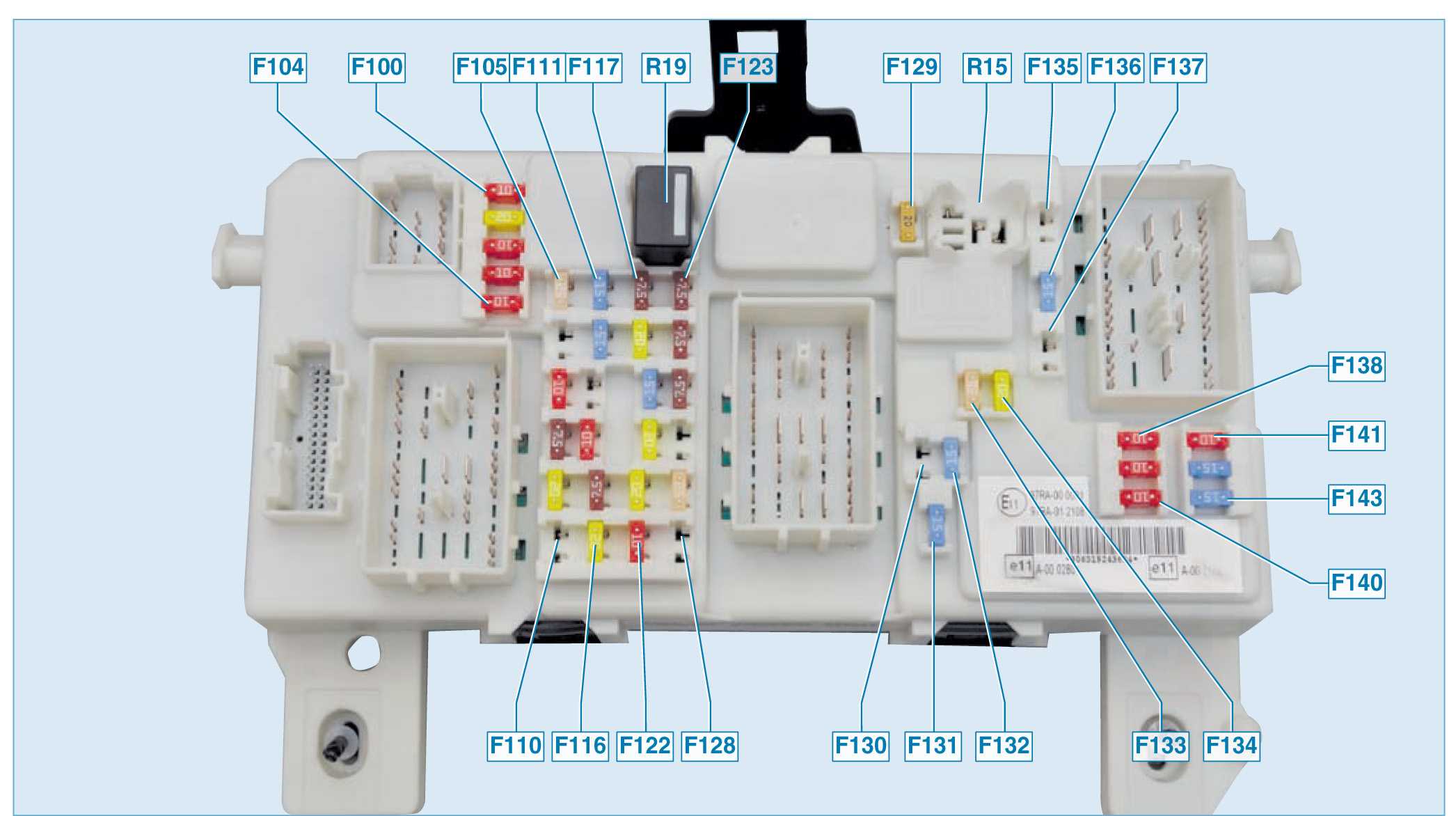

Схема предохранителей в салоне Ford Focus 2 рестайлинг

Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

Замена предохранителей на Ford Focus 2

Прежде всего нужно определить какой предохранитель неисправен, затем менять. Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок). Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.

automas.ru

Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

Предохранители и реле всех номиналов Инструменты: Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет Схема и расположение предохранителей на Ford Focus 2 restyling: Первым делом открываем капот.

Как выглядит неисправный предохранитель. Как поменять на Форд Фокус Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами есть в блоке предохранителей, обычно закреплены на его крышкевынимаете старый, вставляете на предохранители форд фокус 2 на прикуриватель место исправный.

Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.

В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.

Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.

Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…

Как поменять предохранитель в Форд Фокус 2

Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.

Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!

По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).

За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.

Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.

Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.

Дополнение

Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл

Нашли опечатку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter! Спасибо!

Хотите поблагодарить автора за эту заметку? Вы можете это сделать!

03 Окт 2011 в 23:40

на «Не работает прикуриватель в Фокусе или как поменять предохранитель»

Вы можете подписаться на RSS-ленту комментариев или оставить

Подобное проделывал со своим Golf V, только вместе со сменой предохранителей пришлось еще менять лампочку подсветки в прикуривателе, не обошлось без двухкомпонентного клея, герметика, и часика работы.

Дмитрий: кстати, надо проверить подсветку прикуривателя. Может после второго сгорания предохранителя и лампочка погорела.

did5

Точно, у меня так и было, лампочка перегорела.

Снять блок предохранителей форд фокус 2 под капотом

Категория: Сделать ремонт автомобиля

Характеристики автомобиля: Габариты авто следующие, длина — 3376, ширина — 1100, высота — 1387 мм. Колесная база составляет 2274 мм. Дорожный просвет 200 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 70 мм, ход поршня – 70 мм. Коленвал двигателя и разгоняется до 3000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.

Выложил админ: по просьбе Эразма

Показов: 2274

Cмотрите ВИДЕО про снять блок предохранителей форд фокус 2 под капотом.

Оценка автовладельца по имени Ахмад:Машиной ДОВОЛЕН!!! За 4 c хвостиком года эксплуатации в основном очень положительные моменты: полный привод, клиренс, надежность.вместимость, БАГАЖНИК!!!, на природе или на рыбалке вдвоем не надо палатки, подтверждаю лично! Мой рост 186см., сплю разложив сиденья как в кроватке дома. Автомобиль вселяет уверенность во всех дорожных ситуациях, конечно это не трактор но Субару прощает многое при правильной эксплуатации.

Оригинальное название: Отстрани осигурувачот блок Форд фокус 2 под хаубата

Дата выхода: 17. 03. 2014 года

Продолжительность: 2:29

Качество: HD DVDRip

Смех в теме: Узбекские черепахи живут по восемь штук в одном панцире.

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепь	Номинал, А	№
Головная фара, Лампа дальнего свет слева	15	37
Головная фара, Лампа дальнего свет справа	15	38
Доп. розетка, прикуриватель	25	39
Сервопривод люка	20	40
Передняя правая дверь, предохранитель электромодуля	20	41
Подогрев наружных зеркал	10	42
+12В на электрооборудование от АКБ	10	43
Разъем OBD2, диагностика	10	44
Лампочки на габариты	10	45
+12В на приборную панель от АКБ	10	46
Мотор омывателя лобового стекла , обогрев форсунок омывателя	15	47
Лампочки ближнего света , дневные ходовые огни	20	48
Переключатель освещения +12В от АКБ	15	49
Привод дворников переднего стекла	25	50
Предохранитель бензонасоса	20	51
Обогревательный элемент стекла заднего обзора	25	52
Парковочные огни и габариты, слева	7.5	53
Парковочные огни и габариты, справа	7.5	54
Предохранитель ЦЗ и электромодуля передней левой двери	20	55
Безключевой доступ	20	56
Привод зеркал внешнего обзора, контроль напряжения АКБ	10	57
+12 В питание автомагнитолы от АКБ	20	58
Электропитание прицепа	20	59
Лампочка ближний свет, справа	20	60
Лампочка ближний свет, слева	20	61
Сервопривод кресла водителя	20	62
Привод боковых стекол	25	63
Свободный разъем		64
AirBag	10	65
+12В освещение салона	10	66
+12В питание иммобилайзера и панели приборов	10	67
Панель приборов, доп. оборудование	7.5	68
Лампочки противотуманок	20	69
+12В от АКБ, питание эдектромодулей	10	70
Дневные ходовые огни	10	71
Свободный разъем		72
Подсветка заднего номера	7.5	73
Лампочки стоп сигналов задних	15	74
ЭБУ двигателя	15	75
Свободный разъем		76
Питание реле ЦЗ	25	77
Питание на дворники  +12В задний	15	78
+12В доп. розетка багажника	15	79
Выключение внутреннего освещения, таймер	15	80
Правая дверь, электромодуль задний	15	81
Левая дверь, электромодуль задний	15	82
Подключение магнитолы Bose	10	83
Лампочки заднего хода , +12В от АКБ	10	84
ЭБУ системы кондиционирования	10	85
Подогрев кресел, перед	20	86

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или реле	Номинал,А	№
+12 В питание электроприборов	15	100
Сервопривод люка, сервопривод водительского кресла	25	101
Мотор печки , сажеуловитель для дизельных ДВС	10	102
+12 В от АКБ, освещение внутреннее	10	103
Таймер салонного осветителя	10	104
Подогрев стекла задний	25	105
Безключевой доступ, KeyFree	20	106
OBD2 разъем, приборная панель	10	107
Автомагнитола и доп. приборы	7.5	108
Задняя доп. розетка	25	109
Переключатель дневных ходовых огней на генератор	15	110
	20	111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола	15	112
Лампочки габаритных огней	5	113
+12 В от АКБ, иммобилайзер и приборная панель	5	114
Переключение освещения на генератор во время движения	7.5	115
Лампочки противотуманок	15	116
Подсветка заднего номерного знака	15	117
Задняя дверь, электромодуль левый	20	118
Доп. розетка в багажнике	10	119
Доп. розетка питания для прицепа	30	119
Задняя дверь, электромодуль правый	25	120
Подогрев кресел передних	25	121
AirBag	10	122
Подогрев зеркал наружного обзора	10	123
Левые габариты	10	124
Правые габариты	10	125
Система KeyFree	20	126
Мотор подъемника боковых стекол	30	127
Запасной разъем		128
Дворники переднего стекла	25	129
Запасной разъем		130
Задний дворник	20	131
Задние стопы	10	132
Блокировка дверей, электромодуль пассажирской двери	20	133
Центральный замок, электромодуль водительской двери	20	134
DRL	20	135
Моторчик стеклоомывателя, обогрев форсунок омывателя	15	136
Зуммер салона	15	137
Акселератор, ЭБУ АКПП	15	138
Лампочка дальнего света	20	139
Лампочка дальнего света	20	140
Привод зеркал наружного обзора	15	141
Правая лампочка основного света	20	142
Левая лампочка основного света	20	143

Ford Focus 2 — Где У Него Главное Реле?

#1 Sorokin_Vadim

• APC-Пользователи
• 440 сообщений
• Город: Москва
• Пол: Мужчина

Пришлось помогать знакомым, несмотря на полное отсутствие какого то опыта и знания «фирменных фишек» по данному аппарату, поэтому наверное некоторые вопросы покажутся крайне тупыми, за что заранее извиняюсь.

Итак: Фокус 2006г, DURATEC VCT 1.6L одномоментно перестал заводиться, стартер крутит и все.

Попросили помочь меня, ибо знакомых спецов по фордам нет, да и мне сходу неудобно отказать, может там ерунда какая. Скачал первую попавшуюся прогу в инете — FORScan и поехал смотреть.

Искры нет. Импульсы на форсунках, каюсь, не посмотрел, так как прочел ошибки и переключился на них, показалось интереснее. Бензонасос при стартере включается, давление есть.

В системе три нестирающиеся ошибки:

0686-72 высокое напряжение главного реле 0562-71 низкое напряжение системы (может это следствие верхней ошибки?) аккумулятор заряжен.

1000-70 (вот блин, не записал, там что то замудреное было про диагностику, а теперь забыл расшифровку, но ИМХО это что то второстепенное).

И вот собственно вопрос: в Опеле майн реле — это важная вещь, я думал в форде тоже надо начинать с этой ошибки, ТАК ГДЕ ЭТО РЕЛЕ?

В инете выложено два вида расположения реле на подкапотном блоке реле и предохранителей.

В первом случае это реле R6

У нас второй вариант:

В этом варианте главного реле просто нет. Все остальные реле имеют другие назначения, реле R8 главным реле не является, это реле зажигания , оно наоборот отключает часть потребителей при запуске, как я понял.

Кто знает сей аппарат, пожалуйста подскажите:

1. В правильном ли направлении я ищу?

2. Если в правильном, то где искать это реле? Ошибка есть, значит и реле наверное все таки есть.

(Хотя, у Опеля ошибки цепи главного реле Р1230, Р0681- это достаточно неприятно и не всегда говорит о поломке именно реле).

Может я вообще не с того начал поиски.

Заранее благодарен тем, кто не пройдет мимо

• Наверх
• Ник или цитата

+75

APC-Пользователи
870 сообщений

• Город: Сургут
• Пол: Мужчина

www.86chip.ru

• Наверх
• Ник или цитата

#3 Sorokin_Vadim

APC-Пользователи
440 сообщений

• Город: Москва
• Пол: Мужчина

Номер пина не сможете подсказать или там по состоянию проводки сразу все видно будет?

• Наверх
• Ник или цитата

+75

APC-Пользователи
870 сообщений

• Город: Сургут
• Пол: Мужчина

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.
