Kia Sportage | Бесконтактная система зажигания
На моделях с 1996 по 1998 год устанавливалась обычная бесконтактная системы зажигания, состоящая из замка зажигания, аккумуляторной батареи, распределителя и катушки зажигания, электронного контрольного блока (ЕСМ), датчика угла поворота коленчатого вала, свечей зажигания и проводов.
Электронный контрольный блок (ЕСМ) управляет установкой угла опережения зажигания на основании сигналов от датчиков, контролирующих режимы работы двигателя, такие как частота вращения, количество поступающего в двигатель воздуха, температура охлаждающей жидкости и т.п., на всех эксплуатационных режимах. Блок ЕСМ расположен с правой стороны в моторном отсеке.
Эта бесконтактная система зажигания включает индуктивный датчик, расположенный внутри распределителя зажигания, катушку зажигания, закрепленную на впускном коллекторе около распределителя зажигания, и коммутатор, расположенный в моторном отсеке.
На моделях с 1998 по 2001 год коммутатор с катушками зажигания выполнены в виде единого блока, устанавливавшегося на кронштейне, на впускном коллекторе.
На моделях с 2001 года устанавливались блоки коммутатор/катушка зажигания на каждом цилиндре, непосредственно на свечах зажигания, при этом не требовалось применение высоковольтных проводов.
На моделях с 1998 по 2001 год бесконтактная система зажигания состоит из датчика положения распределительного вала, датчика угла поворота коленчатого вала, катушек зажигания (одна катушка на 2 цил.), коммутатора и блока управления двигателем (PCM). Катушка зажигания и коммутатор выполнены в виде единого блока и установлены с передней стороны двигателя. На основании сигналов датчиков положения распределительного вала и угла поворота коленчатого вала, блок управления двигателем идентифицирует цилиндр, и подает управляющий импульс на коммутатор для подачи искры в соответствующий цилиндр. Каждая катушка зажигания фактически состоит из 2-х отдельных высоковольтных обмоток, которые подают искру в два цилиндра каждая (одна к цилиндрам № 1 и 4, а другая к цилиндрам № 2 и 3). Импульс зажигания подается сразу на две свечи зажигания для каждого цикла двигателя, один на такте сжатия, один на такте выхлопа — искра зажигания на такте выпуска не оказывает никакого значения на работу двигателя и поэтому расходуется «вхолостую». Блок управления двигателем (PCM) использует сигналы от различных датчиков, чтобы вычислить требуемый угол опережения зажигания и время накопления энергии в катушке зажигания.
На моделях с 2001 года бесконтактная система зажигания состоит из датчика положения распределительного вала, датчика угла поворота коленчатого вала, блоков катушки зажигания/ коммутатора/ свечи зажигания, установленных на каждом цилиндра и блока управления двигателем (PCM). На основании сигналов датчиков положения распределительного вала и угла поворота коленчатого вала блок управления двигателем идентифицирует цилиндр и подает управляющий импульс на соответствующий блок катушки зажигания/коммутатора/свечи зажигания, а также вычисляет требуемую установку угла опережения зажигания и время накопления энергии в катушке зажигания.
Стоимость
Автомобиль не сходит с конвейера с 2004 года. Но на дорогах встречается часто. На сайтах появляются объявления о продаже. Цена зависит от пробега и состояния транспорта.
Обзор цен по модификациям и годам выпуска:
- 1994 г. Бензин, «механика», 95 «лошадей» – 60 000 руб.
- 1995 г. Механическая коробка, бензин, мощность 130 л. с., пробег 230 000 км – 90 000 руб.
- 1996 г. МКПП, бензин. Двигатель 2-литровый, пробег 270 тыс. км – 165 000 руб.
- 2002 г. Бензиновый двигатель 2,0 л объема, автоматическая коробка передач, пробег 133 тыс. км – 250 000 руб.
- 2004 г. Механическая коробка, бензиновый мотор мощностью 128 л. с. За авто с пробегом 240 000 км просят 214 тыс. руб.
Немного истории автомобиля
Этот автомобиль производили с несколькими кузовами: универсал (5 дверей) общей длинной 4245 мм; 3х-дверный с короткой базой 2360 мм; 3х-дверный с немного удлинённой базой 2650 мм.
Двигатель делали на выбор, — как бензин (два двигателя) так и дизель был (также в двух вариантах). Объёмы также предоставлялись покупателям, правда только один дизель был 2,2 литра (6,5 л.с.), другой дизель с турбиной 2,0 л (90 л.с.) остальной дизельный двигатель и два бензиновых были по 2 литра (115 и 140 лошадиных сил).
Перед тем как приступить к ремонту электрооборудования и прочей механики — отсоедините от аккумулятора минусовую клемму или полностью достаньте АКБ.
Обозначения цвета изоляции электропроводки:

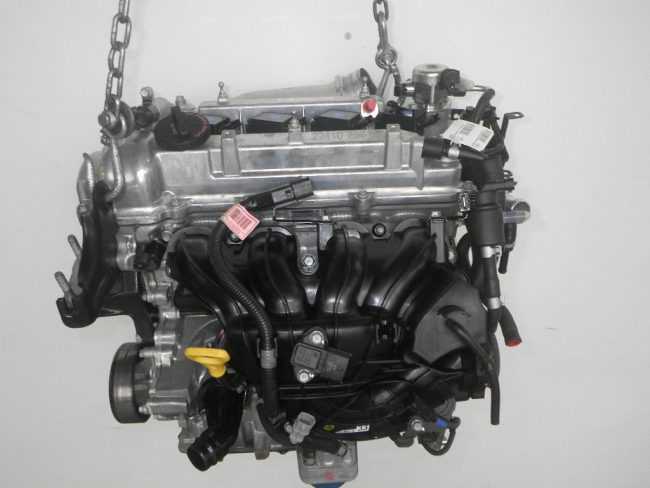

Двигатель Kia Sportage 2.0 устройство ГРМ, технические характеристики Спортейдж 2.0
Бензиновый двигатель Kia Sportage 2.0 на втором и третьем поколении популярного в России кроссовера представляют собой совершенно разные по конструкции силовые агрегаты. На втором поколении корейской машины стоит модель G4GC с чугунным блоком и ремнем в приводе ГРМ (Beta II) мощностью 141 л.с. На третьем поколении Kia Sportage появился более продуманный мотор G4KD серии Theta II с алюминиевым блоком и цепным приводом ГРМ мощностью 150 л.с. (хотя на других рынках он легко выдает 165 л.с.) Сегодня поговорим об обоих моторах Киа Спортейдж.
Устройство двигателя Спортейдж 2.0
Двухлитровый мотор G4GC, это бензиновый атмосферный рядный, 4-цилиндровый, 16-клапанный, DOHC, с водяным охлаждением и ременным приводом ГРМ. Расположение в моторном отсеке продольное. Двигатель имеет систему смены фаз газораспределения на впускном валу. Силовой агрегат имеет гидрокомпенсаторы, поэтому регулировать зазор клапанов не нужно. Мотор имеет чугунный блок цилиндров.
Двухлитровый двигатель G4KD, это бензиновый атмосферный рядный, 4-цилиндровый, 16-клапанный, DOHC, с водяным охлаждением и цепным приводом ГРМ. Расположение в моторном отсеке продольное. Двигатель имеет систему смены фаз газораспределения CVVT на обоих распредвалах. К сожалению гидрокомпенсаторов мотор не имеет, поэтому регулировка клапанов требуется примерно раз в 90-100 тысяч километров пробега. Блок цилиндров алюминиевый.
Головка блока цилиндров Sportage 2.0 G4GC
Устройство ГБЦ двухлитрового мотора Спортейдж второго поколения.1 — Катушки зажигания с ВВ электропроводкой2 — Крышка головки цилиндров3 — Датчик положения распределительного вала (CMP)4 — Передняя крышка5 — Крышка подшипника распределительного вала6 — Распределительные валы7 — Гидротолкатель клапана8 — Болт крепления головки цилиндров9 — Литье головки цилиндров10 — Уплотнительная прокладка11 — Сухари разрезного замка клапана12 — Верхняя тарелка клапанной пружины13 — Наружная клапанная пружина14 — Внутренняя клапанная пружина15 — Нижняя тарелка клапанной пружины16 — Клапан
(adsbygoogle = window.adsbygoogle || []).push({});
17 — Маслоотражательный колпачок18 — Направляющая втулка клапана
Привод ГРМ двигателя Спортейдж 2.0
Ременный привод ГРМ1 — Шкив коленчатого вала2 — Термостат3 — Верхняя крышка привода ГРМ4 — Нижняя крышка привода ГРМ5 — Направляющая шайба6 — Натяжной ролик с пружиной7 — Промежуточный ролик8 — Газораспределительный ремень9 — Зубчатые колеса привода распределительных валов10 — Зубчатое колесо коленчатого вала
Замену ремня Киа Спортейдж 2.0 необходимо осуществлять строго по регламенту. Обрыв ремня приведет к загибанию клапанов и дорогостоящему ремонту. На картинке выше на шкиве впускного распредвала не нарисован исполнительный механизм смены фаз (фазовращатель), но на втором поколении Киа Спортаж он есть, хотя на первом его и вправду не было.
У более современного мотора с алюминиевым блоком, привод ГРМ выглядит следующим образом. Смотрим фото чуть ниже.
Если внимательно посмотреть на картинку, то можно заметить, что цепей мотор имеет две. Вторая малая идет в поддон и вращает звездочку масляного насоса.
Далее характеристики обоих моторов Sportage.
Характеристики двигателя Киа 2.0 G4GC
- Рабочий объем – 1975 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 85 мм
- Ход поршня – 83.5 мм
- Привод ГРМ – ремень
- Мощность л.с.(кВт) – 141 (105) при 6000 об. в мин.
- Крутящий момент – 184 Нм при 4500 об. в мин.
- Максимальная скорость – 176 км/ч
- Разгон до первой сотни – 10.4 секунд
- Тип топлива – бензин АИ-92
- Расход топлива по городу – 10.4 литров
- Расход топлива в смешанном цикле – 8.2 литра
- Расход топлива по трассе – 6.6 литра
Характеристики двигателя Спортейдж 2.0 G4KD
- Рабочий объем – 1998 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 86 мм
- Ход поршня – 86 мм
- Привод ГРМ – цепь
- Мощность л.с.(кВт) – 150 (110) при 6200 об. в мин.
- Крутящий момент – 197 Нм при 4600 об. в мин.
- Максимальная скорость – 184 км/ч
- Разгон до первой сотни – 10.4 секунд
- Тип топлива – бензин АИ-95
- Расход топлива по городу – 9.8 литров
- Расход топлива в смешанном цикле – 7.5 литра
- Расход топлива по трассе – 6.1 литра
Двухлитровый мотор Киа/Хендай G4KD, который сейчас ставят на Sportage можно встретить на довольно большом количестве моделей Kia, Hyundai, Mitsubishi, Chrysler, Jeep и даже Dodge. Ничего не поделаешь глобализация.
Замена ремня привода ГРМ Sportage 1 (официальное руководство)
Инструкция по проверке состояния и замене ремня привода ГРМ KIA Sportage 1, глава из руководства по эксплуатации.
После прочтения этой статьи, можно посмотреть краткое руководство по замене ремня ГРМ Sportage 1 от одного из владельцев данного авто.
Не проворачивайте двигатель за распределительные валы и прочие зубчатые колеса привода ГРМ! Если противное не оговорено особо, проворачивание двигателя должно производиться только в нормальном направлении! Не проворачивайте коленчатый/распределительный валы при снятом ремне привода ГРМ! Помните о необходимости соблюдения чистоты, — попадание грязи или смазки на новый газораспределительный ремень ни в коем случае не допустимо! Не скручивайте новый ремень и не перегибайте его под острыми углами! При установке бывшего в употреблении ремня проследите, чтобы направление его вращения осталось прежним!
Замена ремня привода ГРМ должна производиться не реже указанного в Графике текущего обслуживания автомобиля срока (см. Раздел График текущего обслуживания), а также в случае выявления признаков чрезмерного износа и обнаружении механических повреждений, — при осмотре не перекручивайте ленту ремня и не перегибайте ее под острыми углами.
Проверка состояния ремня привода ГРМ
A — Обрыв ленты — проверьте правильность посадки и состояние уплотнительных элементов крышки привода ГРМ, замените ремень, особое внимание уделив правильности его установки В — Разрушение/утрата зубцов — замените ремень С — Следы износа/трещины — замените ремень
D — Односторонний износ — замените ремень Е — Заметный износ зубцов — замените ремень F — Не перекручивайте и не перегибайте ремень при осмотре
Детали установки ремня привода ГРМ бензинового двигателя
РВ — Распределительные валы КВ — Коленчатый вал
Р — Промежуточный ролик Н — Натяжитель ВН — Водяной насос

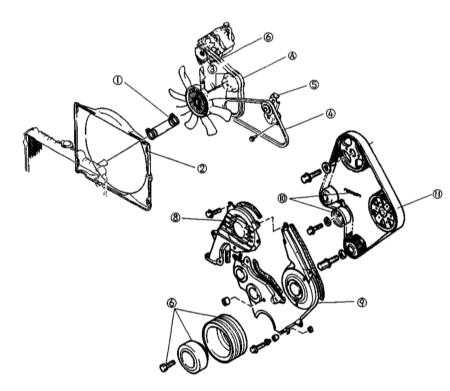

Детали установки ремня провода ГРМ дизельного двигателя
1 — Верхний шланг радиатора 2 — Кожух вентилятора системы охлаждения 3 — Крыльчатка вентилятора системы охлаждения с приводным шкивом 4 — Ремень привода компрессора К/В (при соответствующей комплектации) 5 — Натяжитель ремня привода К/В с опорным кронштейном
6 — Ремень привода генератора 7 — Шкив коленчатого вала 8 — Правая крышка привода ГРМ 9 — Левая крышка привода ГРМ (проверните коленчатый вал таким образом, чтобы поршень первого цилиндра оказался в положении ВМТ) 10 — Натяжитель ремня привода ГРМ с пружиной 11 — Ремень привода ГРМ
|
Что такое сапун двигателя и для чего он вообще нужен? Вот такой вопрос »
Что такое сапун двигателя и для чего он вообще нужен? Вот такой вопрос
Это может уберечь вас от более дорогостоящего ремонта. По сути, сапун, хоть и кажется не слишком значительной деталью, на практике имеет огромное значение для здоровья силового агрегата.
Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы
Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни. При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун.
Также с помощью этого приспособления происходит . Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.
Сапун является, по сути, клапаном, стравливающим воздух из двигателя. При повышении давления он начинает пропускать через себя некоторое количество газов. Чем больше давление, тем большее количество воздуха может пройти через него. Для избегания попадания атмосферного воздуха внутрь, клапан способен пропускать только в одном направлении. Но на некоторых автомобилях этот процесс является обоюдным. В таких версиях в клапане установлен фильтр, не дающий пыли попасть внутрь мотора.
Чаще всего сапун расположен рядом с маслозаливной горловиной. Значительно реже можно встретить варианты с расположением его сбоку от блока цилиндров. От выходного патрубка идет шланг, подключаемый к корпусу воздушного фильтра. Такая компоновка характерна для всех автомобилей. Может различаться только небольшими нюансами, обусловленными особенностями кузова. Иногда имеется 2 патрубка, в таком случае второй шланг присоединяется к инжектору.
При повышении давления его «отстреливает» с характерным хлопком. Удар может быть настолько сильным, что останется отметина на капоте. При появлении любых этих признаков нужно прочистить клапан сапуна.
Для прочистки нужно снять сапун. После чего очищают его. Производится эта работа в несколько шагов:
- Производятся подготовительные работы – снимаются шланги. На некоторых моделях потребуется демонтаж воздушного фильтра;
Откручивается крышка сапуна. Она может крепиться на 2 или 4 болтах. После снятия ее следует осмотреть на предмет повреждений;
Откручивается гайка, находящаяся на шпильке крепления маслоотбойника. На некоторых моделях не рекомендуется снимать ее целиком, одеть обратно ее будут мешать различные элементы конструкции;
Производится обратная сборка сапуна.
Документация
В данном разеделе представлены руководства по эксплуатации Kia Sportage и руководства по ремонту Kia Sportage разных поколений.
А также другая техническая литература по Спортажу. К примеру, карты установки сигнализации на Спортаж, графики планового ТО на Спортаж.
Внимание: руководства по эксплуатации и по ремонту выложены исключительно для ознакомления. Вы может их скачать, ознакомиться, выбрать для себя подходящее руководство и затем купить его в печатном виде, копию с компьютера – удалить
Не использовать для дальнейшего распространения, перепродажи и извлечения прибыли.
Установка сигнализации на Kia Sportage. Карты установки сигнализаций, точки монтажа.
Для чего все это.
Очень часто нам звонят люди, которые ремонтируют Спортаж самостоятельно, кто то в гараже, кто на даче, кто у себя во дворе. Задают разные вопросы по ремонту машины. Как заменить ремень ГРМ на Kia Sportage, как правильно поменять масло в коробке на Спортаже, где найти электросхему на Спортаж. Иногда очень сложно по телефону объяснить процедуру ремонта того или иного узла, это так же сложно как врачу по телефону вылечить больного. И тогда проще сослаться на руководство по ремонту Kia Sportage, чем объяснять на пальцах.
Воспользовавшись инструкцией по ремонту, вы сможете без труда отремонтировать свою машину, сможете грамотно ее обслуживать и ухаживать за ней. Без условно это не призыв к саморемонту, но бывают различные случаи, к примеру поломка застала вас в дороге и вы вынуждены ремонтировать свой Спортаж на трассе, иногда поломка на столько мелкая, что ехать в сервис не обязательно, а можно отремонтировать самому. И в этих и во многих других случаях, вас выручит различная техническая литература, руководство по ремонту Sportage.
В таких руководствах указаны технические данные об автомобиле. Вы сможете узнать, сколько масла заливать в двигатель, какой объем системы охлаждение на Sportage, интервалы замены ремня ГРМ, интервалы замены расходников на Kia Sportage, моменты затяжек. Сможете найти инструкцию по переборке мотора, подробные электросхемы, описание ошибок DTC на Спортаж, выявление и устранение неисправностей в работе вашей машины.
Некоторые люди пренебрегают руководством по эксплуатации Kia Sportage, в результате осуществляют ремонт не корректно, не соблюдают технологию сборки или разборки агрегатов, заливают масла, которые не соответствуют спецификации автомобиля, используют неподходящий инструмент, последствия – сломанные запчасти, испорченные агрегаты, потраченное время, силы и деньги.
Не поленитесь изучить руководство по ремонту Kia Sportage, прежде чем приступить к ремонту. И обязательно изучите руководство по эксплуатации Kia Sportage, прежде чем сесть за руль Спортажа.
Двигатель Sportage 1 поколения
Конструктивно машина – типичный кроссовер. Мотор расположен поперечно. Привод задней оси действует от простейшей муфты.
Силовых установок Киа Спортейдж 1 выпущено пять. Из них три — на бензине и два — дизельных агрегата. На российских дорогах чаще встречаются бензиновые версии с 4-цилиндровым двигателем. Объем его составляет 2,0 литра, впрыск распределенный. Автомобили держат под капотом 118 и 128 лошадиных сил. До двухтысячных годов мощность внедорожника была 95 «лошадей» при тех же 2,0 литрах объема.
Мощность дизельных установок не превышает 63 л. с. Атмосферные силовые агрегаты объемом 2,2 литра базируются на платформе Мазда.
Второй дизельный мотор имеет турбонаддув и развивает 83 лошадиные силы.
Оба варианта двигателей надежные
Водители уделяют внимание топливной системе. Фильтр Kia Sportage I нуждается в регулярной замене
Некачественное топливо приводит к забитым форсункам. От плохого горючего страдает бензонасос.
Свечи зажигания Kia Sportage I «живут» привычные российским автомобилистам 10-15 тыс. км. Ремень ГРМ производители рекомендуют менять через 80 тыс. км пробега. Но дороги диктуют свои условия: запчасть вместе с роликами непригодна на 60 тыс. км.

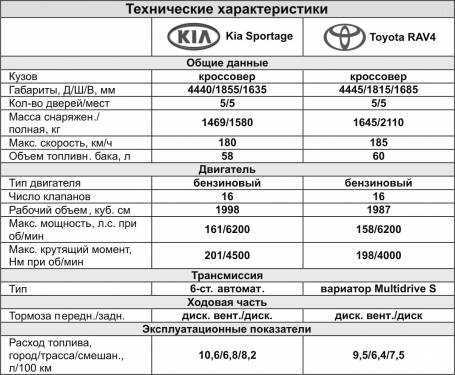

Технические характеристики
Корейский внедорожник закрепился на рынке за счет низкой стоимости и надежности. Автопром страны пошел по пути низкой прибыли, вооружился передовыми технологиями. Автомобиль Киа Спортаж 1-го поколения получил почитателей и фанатов. Все дело — в простом устройстве и ремонтопригодности
Для российских пользователей важно за небольшие деньги получить рамный внедорожник. Тем более, что у него неразрезной задний мост и двухступенчатая раздаточная коробка
Автомобили до 2001 года выпуска не были экономичными. В городе Кия с 2-литровым мотором тратит 13-15 л топлива на 100 км. В версиях на «автомате» расход выше – зимой бывает до 20 л.
Разгоняется машина до 100 км за 16 секунд. Предельная скорость — 163 км/ч.
«Кореец» чувствителен к российскому горючему, на которое лямбда зонд и бензонасос реагируют поломкой. Элементы меняют на запчасти с 10-й модели Жигулей.
Разгон у машины легкий: 6 000 оборотов – не предел. Бак вмещает 60 литров горючего.
Передние тормоза — дисковые, задние — барабанные. Для технических характеристик автомобилей до 2002 года это нормально.
Дизайн и интерьер
Удобство Kia Sportage 1-го поколения просматривается в дизайне салона. Приборная панель без излишеств, разумно организована. Недостаток: начиная с пробега в 100 тыс. км доска назойливо гремит.
Пассажиры и водитель располагаются на креслах довольно комфортно. Дальние поездки не утомляют.
В отделке применили приятные на вид мягкие материалы. Даже по прошествии десятилетий они выглядят хорошо. Перетянуть современными тканями не представляет труда.
Линии внутреннего пространства — ровные. К дизайну приложена добросовестность производителей. Но жесткий пластик скрипит.
Сидения — крепкие, не теряют форму. Имеют большой диапазон перемещения. Регулируются рычагом.
Плафоны внутреннего освещения не герметичны.
Двигатели Sportage II поколения
В 2004 году произошла смена поколений. А вместе с тем поменялась и сама концепция автомобиля. Спортейдж перестал быть рамным внедорожником, перейдя в класс кроссоверов. В основе лежит новый несущий кузов и платформа Элантры.
G4GC
Наиболее часто встречающимся двигателем на Спортейдж второго поколения стала двухлитровая бензиновая «четвёрка». Это простой и неприхотливый агрегат. Чугунный блок, ГБЦ из алюминия. В приводе ГРМ ремень, который необходимо менять каждые 50-70 тысяч, чтобы избежать обрыва и повреждения клапанов о цилиндры. В голове установлен один фазовращатель, меняющий углы фаз впускных клапанов.
Но из-за отсутствия гидрокомпенсаторов, требуется регулировка зазоров клапанов каждые 90 тысяч км.
| Двигатель | G4GC |
|---|---|
| Тип | Бензиновый, атмосферный |
| Объём | 1975 см³ |
| Диаметр цилиндра | 82 мм |
| Ход поршня | 93,5 мм |
| Степень сжатия | 10.1 |
| Крутящий момент | 184 Нм при 4500 оборотов в мин. |
| Мощность | 141 л.с. |
| Разгон | 11,3 с |
| Максимальная скорость | 176 |
| Средний расход | 9.3 |
D4EA
Существует две модификации мотора D4EA. Отличаются они только турбиной и навесным оборудованием. Младшая версия использует наддув WGT и выдаёт 112 лошадиных сил. На более мощной модификации применяется турбина VGT и другой ТНВД с повышенной производительностью. Двигатель считается достаточно надёжным, но дорогие комплектующие и немалый возраст автомобилей делают покупку дизельных Спортейдж второго поколения рискованным занятием.
| Двигатель | D4EA |
|---|---|
| Тип | Дизельный, турбированный |
| Объём | 1991 см³ |
| Диаметр цилиндра | 83 мм |
| Ход поршня | 92 мм |
| Степень сжатия | 17.3 |
| Крутящий момент | 246 (305) Нм при 1800 оборотов в мин. |
| Мощность | 112 (140) л.с. |
| Разгон | 16,1 (11,1) с |
| Максимальная скорость | 167 (178) |
| Средний расход | 7 |
G6BA
Топовый двигатель Sportage второго поколения – V6 объёмом 2,7 л. Этот мотор можно было получить только в комплектации с 4-ступенчатым «автоматом» и полным приводом. Из его особенностей можно выделить алюминиевый блок и ГБЦ и небольшой ход поршня. Установлены гидрокомпенсаторы, но нет системы изменения фаз.
Ремень привода ГРМ желательно менять заранее, при его обрыве поршни гнут клапаны.
| Двигатель | G6BA |
|---|---|
| Тип | Бензиновый, атмосферный |
| Объём | 2656 см³ |
| Диаметр цилиндра | 86,7 мм |
| Ход поршня | 75 мм |
| Степень сжатия | 10.1 |
| Крутящий момент | 250 Нм при 4000 оборотов в мин. |
| Мощность | 175 л.с. |
| Разгон | 10 с |
| Максимальная скорость | 180 |
| Средний расход | 10 |
Двигатели Sportage IV поколения
В Россию четвёртое поколение Kia Sportage приехало в 2016 году, спустя полгода после официальной премьеры во Франкфурте. Технически автомобиль изменился не сильно, кроссовер построен на доработанной платформе предшественника и унаследовал от него двигатели. Например, дизельный мотор перекочевал из-под капота Sportage 3 вообще без изменений.
G4NA
Базовым мотором для Спортейджа по-прежнему остаётся рядная четырёхцилиндровая четвёрка объёмом 2 л. Новый агрегат получил обозначение G4NA, он относится к семейству Nu, которое представили в 2010 году. Следуя современным тенденциям, конструкторы предпочли алюминиевый блок и ГБЦ. На обоих распредвалах установлены фазовращатели для лучшего наполнения цилиндров на разных оборотах.
| Двигатель | G4GC |
|---|---|
| Тип | Бензиновый, атмосферный |
| Объём | 1999 см³ |
| Диаметр цилиндра | 81 мм |
| Ход поршня | 97 мм |
| Степень сжатия | 10.3 |
| Крутящий момент | 192 Нм при 4000 оборотов в мин. |
| Мощность | 150 л.с. |
| Разгон | 11,1 с |
| Максимальная скорость | 184 |
| Средний расход | 8.2 |
G4FJ
Единственный по-настоящему новый агрегат – бензиновая турбочетвёрка. Модный даунсайзинг добрался и до кроссовера Киа. Этот мотор объёмом 1,6 л выдаёт 177 лошадиных сил, что на 27 лошадок больше, чем у его двухлитрового бензинового собрата. Кроме турбины их отличает система подачи топлива. На G4FJ применяется непосредственный впрыск. Система фазорегуляции CVVT имеется и на впускном, и на выпускном валу.
Немалая заслуга в улучшенной динамике принадлежит новой роботизированной трансмиссии с двойным сцеплением. Только в паре с ней и полным приводом доступен турбированный моторчик.
| Двигатель | G4FJ |
|---|---|
| Тип | Бензиновый, турбированный |
| Объём | 1591 см³ |
| Диаметр цилиндра | 77 мм |
| Ход поршня | 85,4 мм |
| Степень сжатия | 10 |
| Крутящий момент | 265 Нм при 1500-4500 оборотов в мин. |
| Мощность | 177 л.с. |
| Разгон | 9,1 с |
| Максимальная скорость | 201 |
| Средний расход | 7.5 |
Двигатели Kia Sportage
| Sportage I | Sportage II | Sportage III | Sportage IV | |
|---|---|---|---|---|
| Двигатели | 2 | 2 | 2 | 2 |
| FE | G4GC | G4KD/G4NU | G4NA | |
| 2,2d | 2.7 | 1,7d | 1,6t | |
| R2 | G6BA | D4FD | G4FJ | |
| 2,0d | 2,0d | 2,0d | 2,0d | |
| RF | D4EA | D4HA | D4HA |
Kia Sportage | Система зажигания бензинового двигателя
6.1.1 Система зажигания бензинового двигателя
Система зажигания бензинового двигателя
Общая информация, меры безопасности
Общая информация
Система зажигания обеспечивает воспламенение подаваемой в камеры сгорания цилиндров воздушно-топливной смеси. Для формирования искры требуемой интенсивности 12-вольтовое напряжение бортового электропитания в преобразуется катушках зажигания в высоковольтное (ВВ), — 30 000 В.
На рассматриваемых…
6.1.2 Проверки системы управления зажиганием
Проверки системы управления зажиганием
См. также Раздел
Диагностика неисправностей во Введении в начале Руководства.
Общая информация
Компоненты систем зажигания/управления двигателем относятся к числу элементов повышенной надежности и большинство отказов, как правило, оказываются связанными с нарушением качества контактных соединений, либо повреждением электропроводки. …
6.1.6 Проверка датчика детонации
Проверка датчика детонации
См. Раздел
Применение осциллографа для наблюдения рабочих характеристик системы управления в Главе Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов.
…
6.1.7 Замена катушек зажигания
Замена катушек зажигания
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините отрицательный провод от батареи.
Снимите сервисную крышку (см.
иллюстрацию) и отсоедините ВВ электропроводку.
Рассоедините контактные разъемы электропроводки катушечных сборок.
Выверните четыре крепежных болта и снимите катушки зажигания.
Заведите сменную сборку на свое штатное место над свеч…
6.1.9 Снятие и установка датчика положения распределительного вала (CMP)
Снятие и установка датчика положения распределительного вала (CMP)
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините отрицательный провод от батареи.
Отсоедините электропроводку от помещающегося в задней части головки цилиндров датчика CMP (см. иллюстрации
Конструкция головки цилиндров и схема организации привода клапанов
и
Схема функционирования системы управления …
6.1.10 Снятие и установка датчика положения коленчатого вала (CKP)
Снятие и установка датчика положения коленчатого вала (CKP)
ПОРЯДОК ВЫПОЛНЕНИЯ
Датчик CKP закреплен в задней части силового агрегата на крышке трансмиссии (см.
иллюстрацию
и иллюстрацию
Схема функционирования системы управления двигателем на бензиновых моделях (на примере моделей, оборудованных передним каталитическим преобразователем)).
Отсоедините от…
Блок под капотом
Расположен рядом с аккумуляторной батареей.
Вариант 1
Схема
Назначение
| FUEL INJ | Система впрыска топлива |
| ADD | Вентилятор К/В |
| EGI MAIN (80 A) | Главное реле (зажигание) |
| BTN | Лампы стоп – сигналов, подсветки номерного знака, салонного светильника и аварийной сигнализации |
| IGN | Зажигание |
| P/WIN | Электро стеклоподъемники |
| MAIN | Топливный насос, реле топливного насоса, инжекторы, главное реле |
| FUEL PUMP (80 А) | Главное реле (топливный насос, инжекторы) |
| ABS | Система анти блокировки тормозов |
| HEAD | Фары |
| START | Реле стартера |

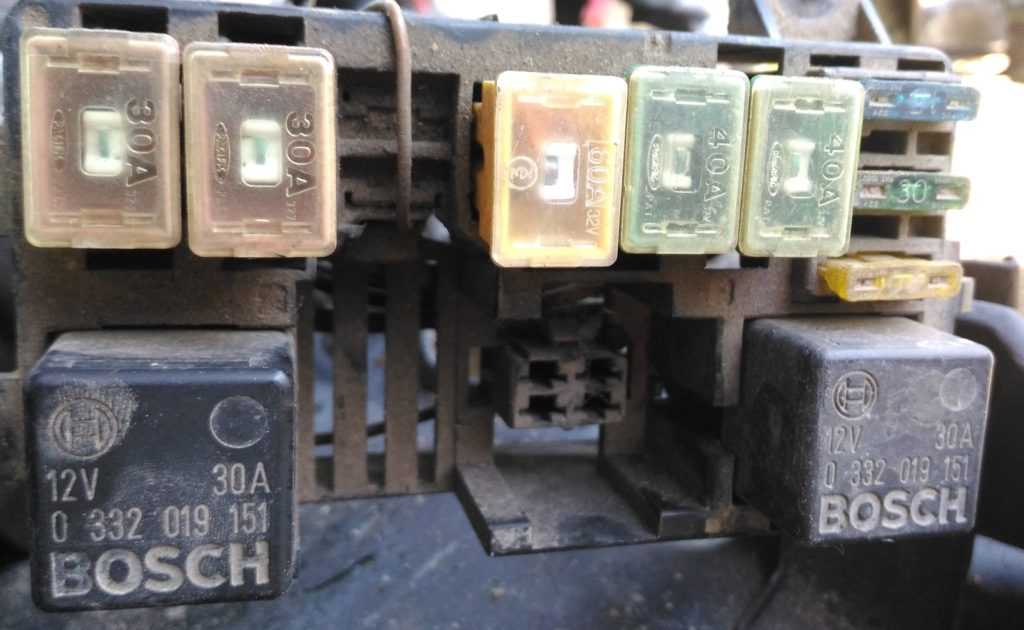

Вариант 2
Пример схемы с крышки блока
Схема
Расшифровка предохранителей
| 1 | 30А Фары |
| 2 | 40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация |
| 3 | 40А Зажигание |
| 4 | 15А Освещение салона, комбинация приборов, аудиосистема |
| 5 | 30А ABS |
| 6 | 10А Система управления двигателем |
| 7 | 15А Топливный насос, инжектор, главное реле, реле топливного насоса |
| 8 | 10А Датчик кислорода |
| 9 | 10А Датчик кислорода |
| 10 | 10А Топливный насос, диагностический разъем |
| 11 | 30/60А Инжектор |
| 12 | 40А Кондиционер |
| 13 | 40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация |
| 14 | 30А ABS |
| 15 | 30А Зажигание |
| 16 | 30А Электрические стеклоподъемники |
| 17 | 80А Главный предохранитель |
Реле
- R1 – Главное реле
- R2 – Реле топливного насоса
Если есть что добавить, пишите в комментарии.
2. Система питания бензиновых двигателей
Сброс остаточного давления в топливопроводах
Внимание: Если непосредственно после остановки двигателя производить демонтаж топливного насоса высокого давления, топливопровода, подающей магистрали или форсунок, то существует риск получения травм в результате выброса топлива под высоким давлением. Перед демонтажем любых компонентов топливной системы высокого давления выполните сброс остаточного давления в топливопроводе высокого давления, следуя приведенной ниже процедуре
Примечание: Используйте защитные очки и перчатки, стойкие к воздействию топлива.
Двигатели 1,6 GDI и 1,6 T-GDI
1. Выключите зажигание и отсоедините отрицательный (-) вывод от АКБ.
2. Вытащите предохранитель (A) топливного насоса.
3. Подсоедините отрицательный (-) вывод АКБ.
4. Дайте двигателю поработать в течение примерно 1 минут, чтобы сбросить давление в контуре низкого давления.
5. Остановите двигатель.
6. Отсоедините быстросъемный разъем топливной линии на стороне ТНВД. Перед отсоединением топливной линии закройте отверстия ветошью, чтобы не допустить разбрызгивания топлива.
7. Запустите двигатель и дайте ему поработать, пока он не остановится. В этот момент давление не должно превышать 2 бар.
8. Затем выполните обслуживание или ремонт. Перед разгерметизацией топливного контура высокого давления закройте отверстия ветошью, чтобы не допустить разбрызгивания топлива.
9. Установите/подсоедините все снятые детали в порядке, обратном снятию. Запустите двигатель и убедитесь в правильности его работы и отсутствии подтеканий топлива.
10. По завершении работы удалите DTC с помощью сканера KDS/GDS (выполнение приведенной выше процедуры приводит к регистрации DTC).
Двигатель 2,0 MPI
1. Выключить зажигание и отсоединить отрицательный (–) провод от АКБ.
2. Вытащите предохранитель (A) топливного насоса.
Трансмиссия
Внедорожные способности Кия Спортейдж 1-го поколения сравнивают с Toyota RAV-4, хотя в управляемости «кореец» сильно уступает «японцу».
С завода машины шли с двумя вариантами коробки передач: автоматической и механической. «Механика» комплектуется 5 ступенями. АКПП – 4-ступенчатая, гидротрансформаторная. Есть пониженная передача.
В автомобиле — задний привод. Переднюю ось подключают вручную. Зато есть раздаточная коробка, а некоторые версии снабдили самоблокирующимся дифференциалом на задний мост. Варианты авто без него могут использовать полный привод только на гололеде или бездорожье. На полном приводе по асфальту стираются покрышки и растягиваются цепи в раздатке Part-Time. Со временем она начинает шуметь.
Передняя подвеска — независимая пружинная, с телескопическими стойками. Ресурс долговечности двойного поперечного рычага удивляет владельцев. Единственное, что нужно менять каждые 40 тыс. км пробега, это втулки стабилизатора.
Задняя часть (кроме версии Гранд) оборудована также крепкой пружинной подвеской, амортизационными стойками. Срок службы конструкции составляет 200 тыс. км. Это классическая неубиваемая тяга Панара.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
