Как самому проверить датчик абс

Датчики ABS

Одни датчики скорости работают по принципу, основанному на магниторезистивном эффекте. Другие – на эффекте Холла. Есть пассивные и активные их разновидности.

Пассивные датчики отличаются большими размерами, начинают регистрировать показания, только по достижении 5 – 7 км/ч. Они менее подвержены износу, а загрязнения не создают помехи (в силу особенности конструкции).

Активные аналоги появились в конце прошлого века, в 90-х годах. Работа основана на свойствах полупроводниковых диодов, которые меняют направление тока, под воздействием магнитного поля. Это магниторезистивные датчики. Есть датчики Холла, основанные на явлении возникновения тока в, помещенном в магнитное поле, сопротивлении.

В обоих случаях, источник магнитного поля (кольцо), закрепляется на ступице и движется вместе с ней. В первом случае, изменения поля приводят к изменению направления электронов, изменяя соответствующее значение сопротивления. Это и передается в ЭБУ.

https://youtube.com/watch?v=Hez9SOqQZBo

Во втором варианте, изменяющееся магнитное поле, перемещает электроны в один конец проводника, формируется постоянное напряжение, которое передается в ЭБУ. Существенным недостатком является подверженность помехам.

Факторы, провоцирующие различные неполадки в датчиках:

— слабое противостояние магнитного поля различным помехам

— установочное место способствует сильному загрязнению

— механическое влияние движения колес – колебания, вибрации, удары и прочее.

Если обнаружена неисправность

Если проведенная самодиагностика АБС точно определила неисправную часть системы, со стороны водителя потребуется принять решение – менять поврежденный элемент на новый или же отремонтировать старый. Стоит сразу оговориться, что даже проведенная проверка ABS, если она выполнялась человеком впервые без должного опыта и соответствующего оборудования, вовсе не означает, что вердикт «неисправность» окончательный.

Так, если система говорит о том, что неисправен один из датчиков на колесе, не следует торопиться его менять, предварительно следует проверить все контакты и ведущие к нему провода – проблема часто заключается в этих элементах. Если же диагностика антиблокировочной системы говорит о том, что неисправен ее центральный блок, он подлежит либо ремонту специалистами, либо замене, если восстановление невозможно. Если же программа диагностики ABS указывает на датчики, а все контакты в порядке, неисправное устройство вполне можно заменить на новое самостоятельно.

АБС (антиблокировочная система), состоящая из электронного блока управления, гидравлического узла, задних и передних датчиков, предназначена для предотвращения блокировки колес автомобиля при экстренном торможении. Основное ее назначение – это сохранить управляемость транспортного средства и его устойчивость, а также способствовать сокращению тормозного пути

Поэтому так важно, чтобы все датчики, установленные в автомобиле, были исправны. Чтобы их проверить, совсем не обязательно направляться в автосервис

Можно справиться с этой проблемой и самостоятельно.

Возможные неисправности и способы их устранения

Какие неполадки могут произойти в работе контроллеров:

1. На приборной панели загорелся индикатор Чек Энджин, также может гореть контрольная лампа системы АБС. В большинстве случаев причина такой проблемы связана с неполадками в работе управляющего модуля либо повреждениях электропроводки. При повреждениях электроцепи на управляющий модуль не смогут подаваться сигналы от контроллеров. Поврежденные провода в любом случае необходимо заменить, если проблема заключается в блоке управления, то он подлежит ремонту.
2. Возможно такое, что система АБС успешно проводит самодиагностику, а затем произвольно отключается. При такой проблеме неисправность может крыться в повреждении проводки, окислении контактов контроллера или некачественном подключении девайса к цепи. Также причина может крыться в замыкании датчика на массу. Необходимо проверить саму проводку, качество подключения (отключить и включить датчик заново, при этом зачистив контакты), а также очистить массу.
3. Датчик вышел из строя. Ремонту этот девайс не подлежит, поэтому когда он ломается, то его необходимо менять. Ничего сложного в этом нет, нужно просто снять само колесо, отключить разъем и демонтировать контроллер, а затем установить вместо него новый девайс.
4. Повреждение обмотки на самом датчике. Некоторые автовладельцы практикуют ремонт устройств при такой неполадке путем перемотки проволоки. Как показывает практика, такой ремонт иногда целесообразен, в частности, если девайс еще не отработал свой срок службы.

Возможные неисправности

Теперь перейдем к наиболее распространенным неисправностям, характерным для работы устройства. Сразу же отметим — если во время нажатия на тормоз вы услышали треск, то не стоит бить тревогу — это нормальное состояние, характерное для модуляторов. Если в работе системы зафиксированы ошибки или поломки, то светодиодная лампа загорится на приборной панели и после запуска мотора останется гореть (автор видео — AUTO ремонт/NА/коленке).

Что касается непосредственно поломок, то для АБС характерны определенные неисправности:

1. В первую очередь — во время самодиагностики блока управления система выявляет ошибку, при этом отключая работу системы АБС. Как показывает практика, обычно в данном случае причины заключаются в функционировании блока контролера. Также проблема может проявиться в результате появления обрывов в электрической цепи устройства, либо переднего, либо заднего, либо обоих сразу. На блок управления перестанут поступать импульсы об измерении угловых скоростей.
2. Еще одна неисправность — система АБС после активации успешно осуществляет самопроверку, после чего выключается. В данном случае причина заключается в обрыве электрической цепи, окислении контактов регулятора либо плохом соединении. Кроме того, проблема может проявиться в результате обрывов проводки питания либо замыкании регулятора на массу.
3. Еще одна поломка — после активации узла АБС осуществляет проверку и выявляет ту или иную неисправность, но при этом продолжает функционировать. Как правило, такое происходит при возникновении обрывов в одном или нескольких регуляторах. Все необходимые данные об угловой скорости передаются с дополнительных приборов. Как показывает практика, в данном случае причина заключается в различном диапазоне уровней давления шин, а также разных рисунках протекторов. В том случае, если одно из колес спущено, либо же на одном из колес протектор грубее, чем на других, то есть вероятность того, что колесо само по себе притормаживает во время движения. Аналогичная ситуация сложится в том случае, если на транспортное средство поставить резину, от разных автомобилей, то есть ее степень износа будет разной.
4. По определенным причинам система просто не работает. Это может быть обрыв электрической цепи, окисление контактов регулятора, выход из строя подшипников, наличие зазоров или люфтов.

Чтобы решить проблему, в первую очередь необходимо проверить наличие зазоров, уровень давления в колесах, работоспособность датчиков. Также следует произвести проверку электрической цепи, если это не помогло, то вероятнее всего, проблема заключается в электронике.

Самодиагностика АБС

Важно: Контроллер тормозной системы обесточивает реле клапана при обнаружении диагностического кода неисправности. Диагностический прибор в режиме «Data List» отображает, что реле клапана обесточено. Данное состояние не является неисправностью

Данное состояние не является неисправностью.

Важно: В целях безопасности рекомендуется не выезжать на автомобиле с подключенной диагностической аппаратурой. Исключением является выезд с целью проверки скорости вращения колес при условии соблюдения требований, предъявляемых к проводимому испытанию. Контроллер тормозной системы имеет функцию самодиагностики и может самостоятельно выявлять, а во многих случаях и изолировать, неисправности системы

При обнаружении неисправности контроллер тормозной системы заносит соответствующей этой неисправности код, включает контрольную лампу АБС и/или контрольную лампу EBD и при необходимости отключает АБС и/или EBD на время текущего цикла зажигания. В каждом цикле зажигания контроллер тормозной системы выполняет самодиагностику, если скорость автомобиля > 6 км/ч и педаль тормоза не выжата или если скорость автомобиля > 15 км/ч и педаль тормоза выжата. В ходе самодиагностики проверяется работа всех электромагнитных клапанов, электронасоса и реле путем их включения/выключения. При обнаружении неисправности в память контроллера будет занесен соответствующий диагностический код

Контроллер тормозной системы имеет функцию самодиагностики и может самостоятельно выявлять, а во многих случаях и изолировать, неисправности системы. При обнаружении неисправности контроллер тормозной системы заносит соответствующей этой неисправности код, включает контрольную лампу АБС и/или контрольную лампу EBD и при необходимости отключает АБС и/или EBD на время текущего цикла зажигания. В каждом цикле зажигания контроллер тормозной системы выполняет самодиагностику, если скорость автомобиля > 6 км/ч и педаль тормоза не выжата или если скорость автомобиля > 15 км/ч и педаль тормоза выжата. В ходе самодиагностики проверяется работа всех электромагнитных клапанов, электронасоса и реле путем их включения/выключения. При обнаружении неисправности в память контроллера будет занесен соответствующий диагностический код.

Диагностика ABS своими руками

Самым первым признаком неисправности системы АБС является лампа на приборной панели

После того, как она загорелась, важно сразу произвести диагностику. Рассмотрим действия, которые необходимо выполнить при сбоях в работе АБС:

• Проверьте предохранители и реле блока управления антиблокировочной системы.
• Сравните давление в шинах – оно должно быть везде одинаковое.
• Изучите ротор каждого датчика на предмет загрязнения.
• Замерьте тестером сопротивление в каждом из датчиков при включенном зажигании. Приподняв колесо на домкрате и вращая его, наблюдайте за изменениями.
• Проверьте целостность проводов, идущих от датчиков к блоку управления.
• Проверьте целостность проводов идущих к гидравлическому блоку АБС.

Лучшим вариантом диагностики будет проверка с помощью подключения ноутбука  или смартфона к диагностическому разъёму – это позволит сэкономить много времени и моментально определить причину  поломки.

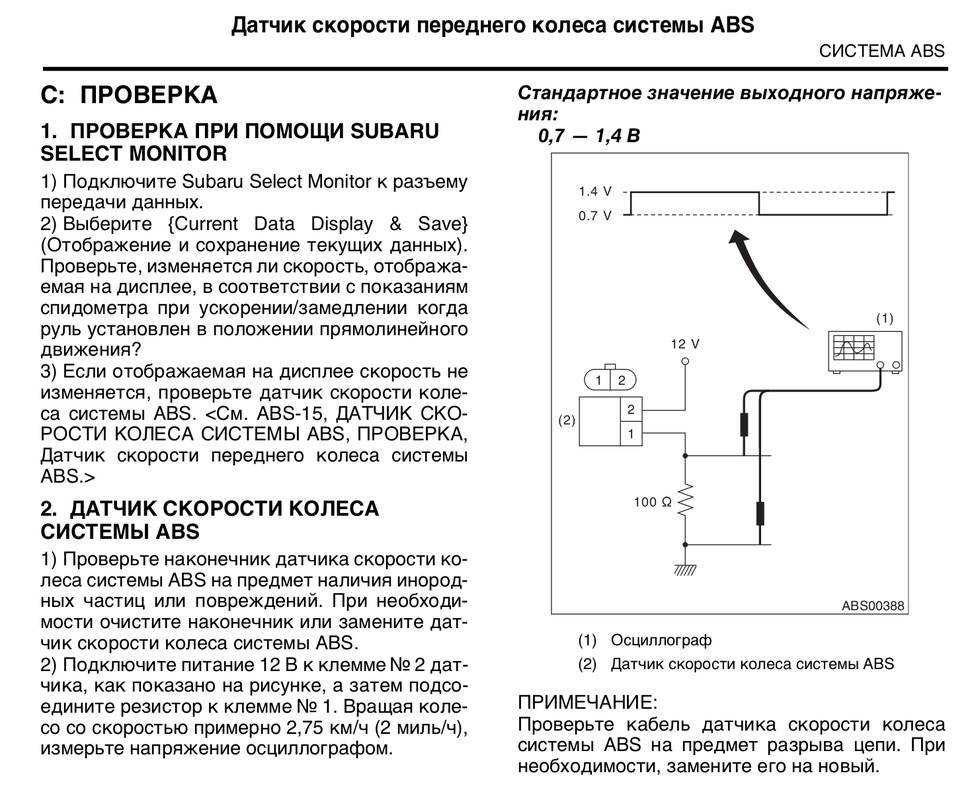

Проверка датчика АБС осциллографом

Перебои можно диагностировать и этим прибором, но его использование требует определенных навыков. Помимо этого, стоимость устройства достаточно высока. Учитывая перечисленные факторы, можно прийти к выводу — использование осциллографа оправдано только для техцентров. Но если вам вдруг попадется под руки такая “диковинка”, попробуйте провести диагностику своими руками.

Проверка датчика ABS на данном приборе позволяет получить визуальное представление об электросигнале. Частотность и амплитуда отражаются на дисплее, что дает “объемное” представление о корректности работы “антиблока”. Далее сравнивают и анализируют полученные данные. Сама работа похожа на процедуру с вольтметром, только к выводам подключается другой прибор. Об исправности устройства говорят следующие факторы:

• приблизительно равные значения показателей;
• отсутствие “скачков” при меньшем синусоидном сигнале;
• стабильная амплитуда колебаний с Max не более 0,5 В.

Есть ли хорошая альтернатива такой проверке? Тестирование ноутбуком (если интересны подробности, инструкцию вы легко найдете в Сети).

Ремонт проводки

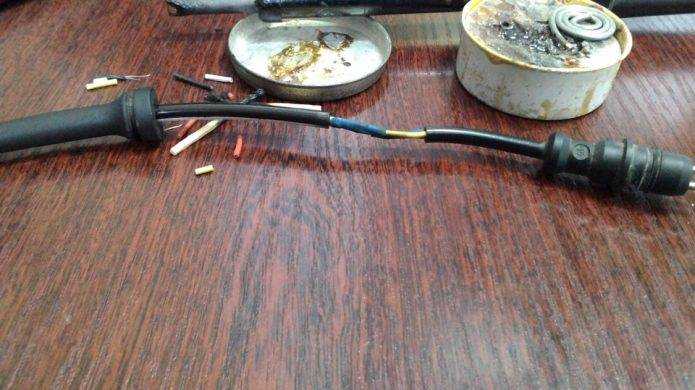

Повреждённый участок проводки можно заменить. Для этого:

1. Отсоединяют штекер провода от блока управления.
2. Рисуют или фотографируют схему расположения скоб крепления проводки с замерами расстояния.
3. Откручивают болт крепления и демонтируют датчик с проводкой, предварительно удалив с неё крепёжные скобы.
4. Отрезают повреждённый участок провода, учитывая запас длины для пайки.
5. Снимают с отрезанного кабеля защитные чехлы и скобы.
6. На заранее подобранный по внешнему диаметру и сечению провод одевают чехлы и крепления с помощью мыльного раствора.
7. Припаять к концам нового жгута датчик и соединительный штекер.
8. Изолируют места пайки. От качества изоляции зависит точность передаваемых датчиком сигналов и срок службы отремонтированного участка проводки.
9. Датчик устанавливают на место, проводку располагают и крепят согласно схеме.
10. Проверяют работу системы в разных скоростных режимах.

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом». Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге

Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения

В этой статье я расскажу вам о том, как проверить датчик ABS в случае его неисправности, а также в случае появления на приборной панели аварийного индикатора в виде трех английских букв «ABS». Вы узнаете, как проверить датчик АБС в домашних условиях различными способами используя мультиметр.

Наиболее распространенной поломкой в системе ABS является разрыв цепи, когда между блоком управления и датчиком пропадает связь. Это может происходить по разным причинам, о которых вы узнаете чуть позже.

Проверяем датчик ABS на работоспособность

Для чего нужен датчик ABS и как выявить его поломку

Главная функция антиблокировочной системы (АБС) – не допустить «скольжение» машины с заблокированными тормозами колесами. Для этого система следит за вращением всех колес и попеременно усиливает или ослабляет давление во всей тормозной системе в том случае, если водитель предпримет попытку резко остановиться. В каждом колесе, в ступичном узле установлен специальный датчик. Он передает данные о скорости вращения колеса на блок управления антиблокировочной системы. Неполадка данного элемента может привести к отказу всей системы

Поэтому важно знать, как можно проверить работоспособность датчика АБС в полевой обстановке

Принцип действия

В момент резкого торможения, когда водитель по инерции давит на педаль тормоза не отпуская, вместо постоянной блокировки колес, антиблокировочная система попеременно то блокирует, то возобновляет их вращение. Эта система торможения гораздо эффективнее, чем полная блокировка колес. А алгоритм работы системы такой:

• Современная многоканальная система управления АБС отслеживает скорость вращения всех колес через вмонтированные датчики. Электроника включается в случае экстренного торможения. Когда колеса блокируются, блок управления на короткий промежуток времени ослабляет давление тормозного диска и вращение продолжается. Такой цикл продолжается до полной остановки автомобиля.
• Если же какой-либо из датчиков неисправен, система не сможет отслеживать и сравнивать скорость вращения колес. В этом случае АБС не будет выполнять свою основную функцию.
• В основу функционирования современных датчиков заложено правило электромагнитной индукции. В момент время вращения колеса вдоль датчика прокручивается другое колесо – зубчатое, закрепленное на тормозном диске. Датчик отслеживает, какой элемент движется мимо него: выступающие зубцы и впадины. В результате на катушке датчика формируется электрический сигнал. В зависимости от его частоты блок управления АБС принимает решение о включении в работу.
• В тот момент, когда колесо блокируется, ЭБУ получает сигнал с датчика о фиксированной величине электрического сопротивления между зубчатым колесом и самим датчиком. В случае, если этот элемент управления неисправен, АБС перестает функционировать.

Показатели поломки датчиков

О необходимости проверки датчиков АБС могут говорить следующие моменты:

• на панели горит лампочка, говорящая о неполадке в АБС;
• отсутствует «отдача» со стороны педали, в момент торможения;
• во время экстренного торможения автомобиль продолжает «скольжение» по дороге и рискует уйти в занос.

Если один или более датчиков вышли из строя, на приборной панели, дополнительно с индикатором поломки АБС, будет гореть лампочка, говорящая о включенном ручном тормозе. Также может отображаться информация об ошибке в работе тормозной системы. При этом автомобиль можно использовать дальше и без системы АБС. А в случае экстренного торможения, как раньше делали водители с хорошим стажем, резко и прерывисто нажимать педаль, имитируя работу электроники.

Как прочитать?

Как мы уже отмечали ранее использоваться для самостоятельной диагностики можно как платные, так и бесплатные приложения. Разберем на конкретных примерах, как прочитать информацию о неисправностях с помощью различного софта.

Car Gauge Pro (платная)

Начнём разбор примеров как прочитать ошибки АБС elm 327 с приложения  Car Gauge Pro (платная) на автомобиле Ниссан Кашкай:

В диагностический разъём машины (находится внизу слева о рулевой колонки) вставляем сканер ЕЛМ 327.

• Включаем зажигание на автомобиле, связь с телефоном устанавливаем по bluetooth.
• В предлагаемом списке выбираем свою марку авто.

Далее программа предлагает выбрать систему для диагностирования. Выбираем сканер abs в соответствующем поле.

• Программа связывается с блоком и выводит на экран доступные для анализа подпункты меню (разорвать соединение, меню OBD, настройка индикаторов, расположение индикаторов, профили интерфейса, диагностические отчёты, расшифровка кодов ошибок, сброс настроек, о программе).
• Для примера войдём в меню OBD и видим там следующие доступные функции: параметры данных, диагностические коды неисправностей, очистить коды неисправностей, active test и информация об автомобиле.
• Соответственно названиям можно зайти в каждый пункт и выполнить интересующие действия. Например, нажав на активацию «active test» мы попадаем в режим проверки любого из датчиков. При выборе интересующего (переднего левого, заднего левого и т.д.) нас мы услышим, как блок активирует его прямо здесь и сейчас.

При длительной эксплуатации в памяти блока может оказаться много запомненных ошибок. Рекомендуем для считывания активной на данный момент неисправности (если она есть) сначала очистить коды в соответствующем подпункте. Затем делаем небольшую по пробегу тестовую поездку (при этом можно наблюдать в графическом варианте как работает каждый из датчиков) и потом считываем вновь коды из памяти блока. Такая диагностика будет наиболее объективной и достоверной.

OpenDiag Mobile (бесплатная)

Рассмотрим программу OpenDiag Mobile (бесплатная версия), которая предназначена, чтобы прочитать и отсканировать автомобили российского производства:

• Связь между ЕЛМ 327 и визуальным интерфейсом установим посредством планшета по usb проводу.
• На экране выбираем «иконку» диагностической программы и по прошествии какого-то момента на экран выводится результат диагностики.

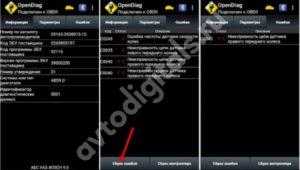

• Результаты выдаются в виде таблицы из трёх столбцов.
• В первом выдаётся числовой код ошибки, далее следует её статус, в последнем предлагается речевая расшифровка  кода ошибки.

• Запомненных ошибок как правило много (например, низкое напряжение бортовой сети обозначается С1200, по переднему правому колесному датчику С0034, заднему левому С0037 и т.д.).
• Поэтому производим сброс ошибок из памяти и очистку памяти контроллера(выполняется в соответствующих пунктах меню) и ещё раз заходим проводим процедуру диагностики ошибок АБС, чтобы заново прочитать данные.

Из памяти блока АБС прибор ЕЛМ выдаст нестираемую на данный момент неисправность, статус ошибки обозначается заглавной буквой «Т».

Проводим тщательную процедуру диагностирования указанного датчика, которую мы разбирали в предыдущих статьях.

MotorData (бесплатная)

Есть ещё одна интересная и популярная программа MotorData. Продиагностируем АБС с помощью её на автомобиле Лада Калина (бесплатная версия):

• Связываемся по Bluetooth с ЕЛМ 327 и попадаем в главное меню программы.
• Бесплатно АБС продиагностировать данная версия не позволяет, поэтому заходим в раздел «платные плагины».

Выбираем пункт «Антиблокировочная система». Программа предлагает выбрать один из двух блоков управления, которые могут устанавливаться на данной модели.

• После выбора блока, выбираем индикацию «подключиться».
• Система выдаёт сразу результаты по кодам неисправностей(можно войти и посмотреть их). Если зайти в пункт «Параметры» , то там можно наблюдать сигналы от датчиков АБС, электромагнитных клапанов АБС, напряжение в сети машины в режиме реального времени.

В заключении хотим отметить, что практически все программы имеют схожий и интуитивно понятный алгоритм процесса диагностирования. Так что выбирайте любой софт, который Вам больше понравится, и пробуйте самостоятельно прочитать коды неисправностей через ЕЛМ 327.

Основные виды

Датчик ABS считается основной измерительной частью антиблокировочной системы.

В состав устройства входят:

• Калибр, постоянно расположенный рядом с колесом;
• Индукционное кольцо (индикатор вращения, импульсный ротор), установленное на колесе (ступица, ступичный подшипник, шарнир равных угловых скоростей).

Датчики выпускаются в двух вариантах:

• Цилиндрическая форма (стержень) прямая (конец) с импульсным элементом на одном конце и соединителем на другом;
• Угловой с боковым соединителем и металлическим или пластиковым кронштейном с отверстием для крепежного болта.

Доступны два типа датчиков:

• Пассивно-индуктивный;
• Активный – магниторезистивный и основан на элементе Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Их отличает простая система работы, при этом они достаточно надежны и имеют длительный срок хранения. Нет необходимости подключаться к источнику питания. Индуктивный датчик – это, по сути, индукционная катушка из медного провода, в центре которой находится фиксированный магнит с металлическим сердечником.

Счетчик расположен с импульсным сердечником ротора в виде колеса с зубьями. Между ними устанавливается некий разрыв. Зубья ротора имеют прямоугольную форму. Расстояние между ними равно или немного больше ширины шеста.

Когда транспортное средство движется, когда зубцы ротора проходят близко к сердечнику, магнитное поле, проникающее через катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока прямо пропорциональны скорости вращения колеса. На основе обработки этих данных блок управления выдает команду на электромагнитные клапаны.

К недостаткам пассивных датчиков можно отнести:

• Сравнительно большой размер;
• Низкая точность показаний;
• Они начинают работать, когда машина развивает скорость выше 5 км / ч;
• Активируется при малейшем повороте руля.

Из-за частых ошибок их редко устанавливают на современные автомобили.

Магниторезистивные

Работа основана на свойстве ферромагнитных материалов изменять электрическое сопротивление при воздействии постоянного магнитного поля.

Часть датчика, контролирующая изменения, состоит из двух или четырех слоев железоникелевых листов, к которым прикреплены проводники. Часть элемента встроена в интегральную схему, которая считывает изменения сопротивления и генерирует управляющий сигнал.

Импульсный ротор, представляющий собой пластиковое кольцо, местами намагниченное, жестко закреплен на ступице колеса. В процессе работы намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, который фиксируется схемой. На его выходе формируются импульсные цифровые сигналы, которые поступают в блок управления.

Этот тип устройства контролирует скорость, ход вращения колес и момент их полной остановки.

Магниторезистивные датчики с большой точностью регистрируют изменение вращения колес автомобиля, повышая эффективность систем безопасности.

На основе элемента Холла

Этот тип датчика ABS работает по эффекту Холла. В плоском проводнике, помещенном в магнитное поле, образуется поперечная разность потенциалов.

Эффект Холла – появление поперечной разности потенциалов при помещении проводника с постоянным током в магнитное поле

Этот проводник представляет собой металлическую пластину квадратной формы, встроенную в микросхему, которая включает в себя интегральную схему Холла и управляющую электронику. Датчик расположен на противоположной стороне импульсного ротора и имеет вид металлического колеса с зубьями или пластикового кольца, намагниченного в точках, жестко закрепленного на ступице колеса.

Схема Холла непрерывно генерирует пачки сигналов определенной частоты. В состоянии покоя частота сигнала минимизирована или полностью исчерпана. Во время движения намагниченные участки или зубья ротора, проходящие через чувствительный элемент, вызывают изменения тока в датчике, которые обнаруживаются схемой слежения. На основе полученных данных формируется выходной сигнал, который отправляется на панель управления.

Датчики этого типа измеряют скорость от начала движения машины, отличаются точностью измерений и надежностью функций.

Как “прозвонить” датчик АБС

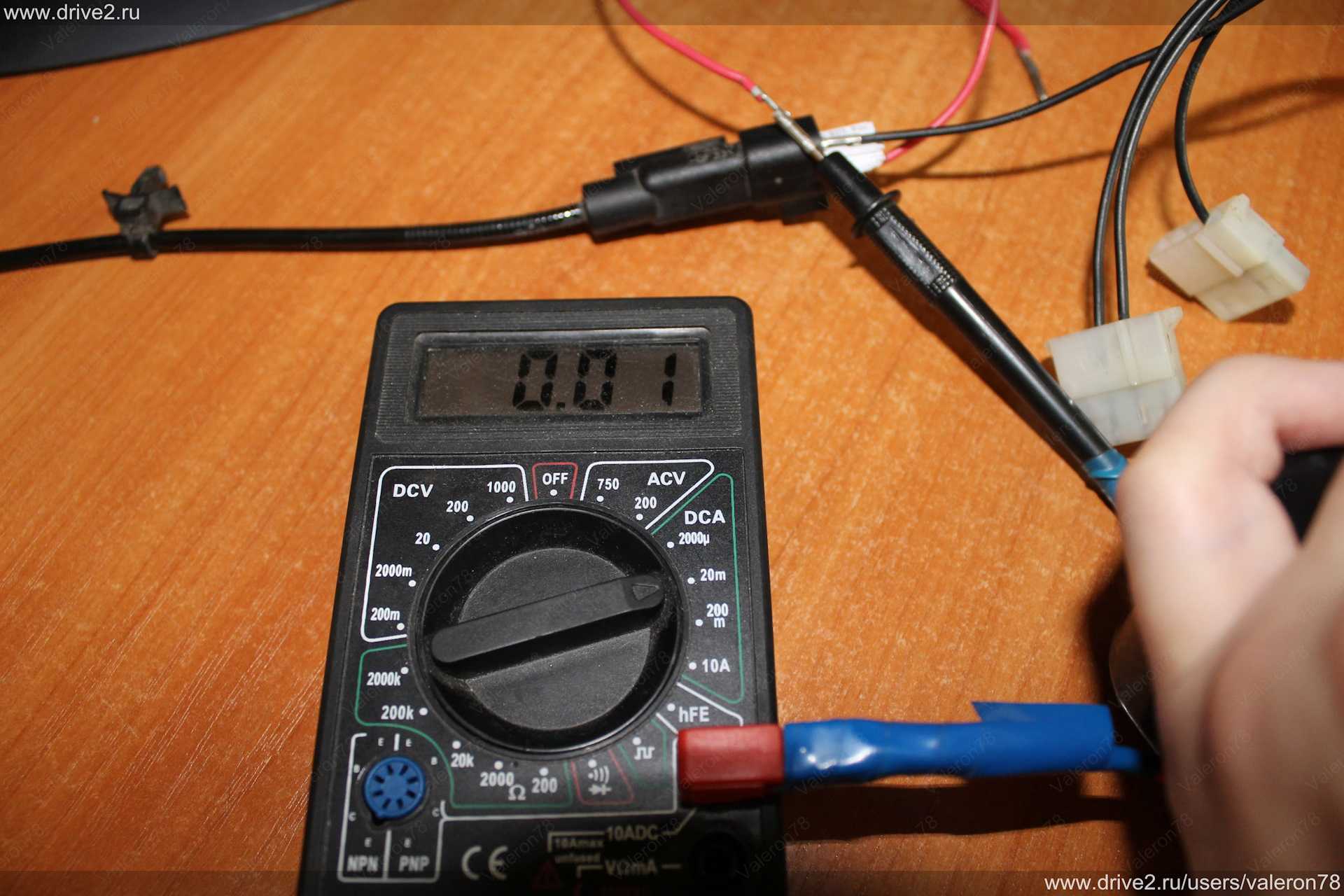

Проверка контактов не дает полной картины — необходимо протестировать всю проводку. Ниже даны ориентиры, говорящие об исправности:

• ножка — передний/задний правый датчики (7-25/6-24 Ом);
• уровень изоляционного сопротивления (выше 20 кОм).

Правильно пользоваться мультиметром легко, если следовать инструкции.

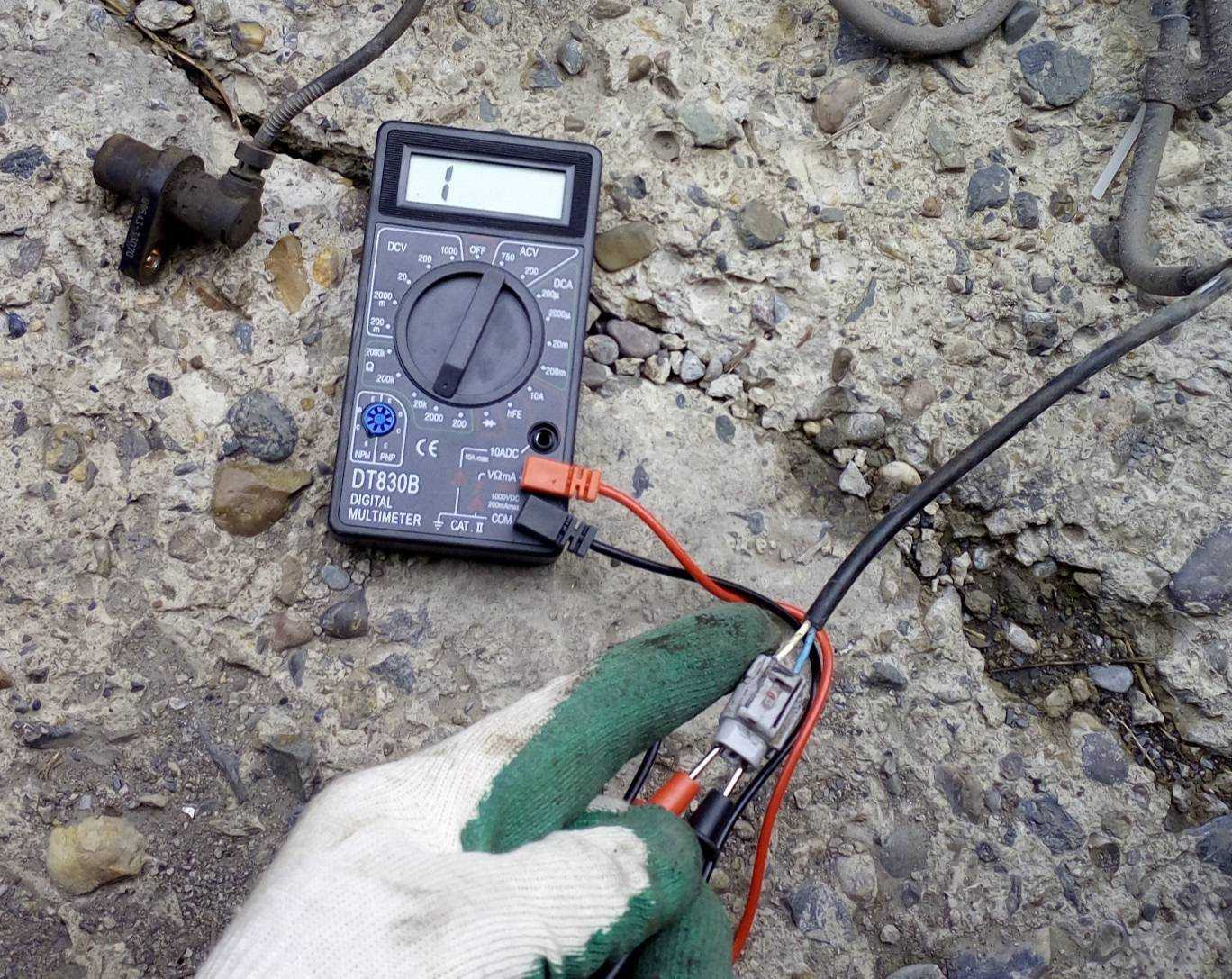

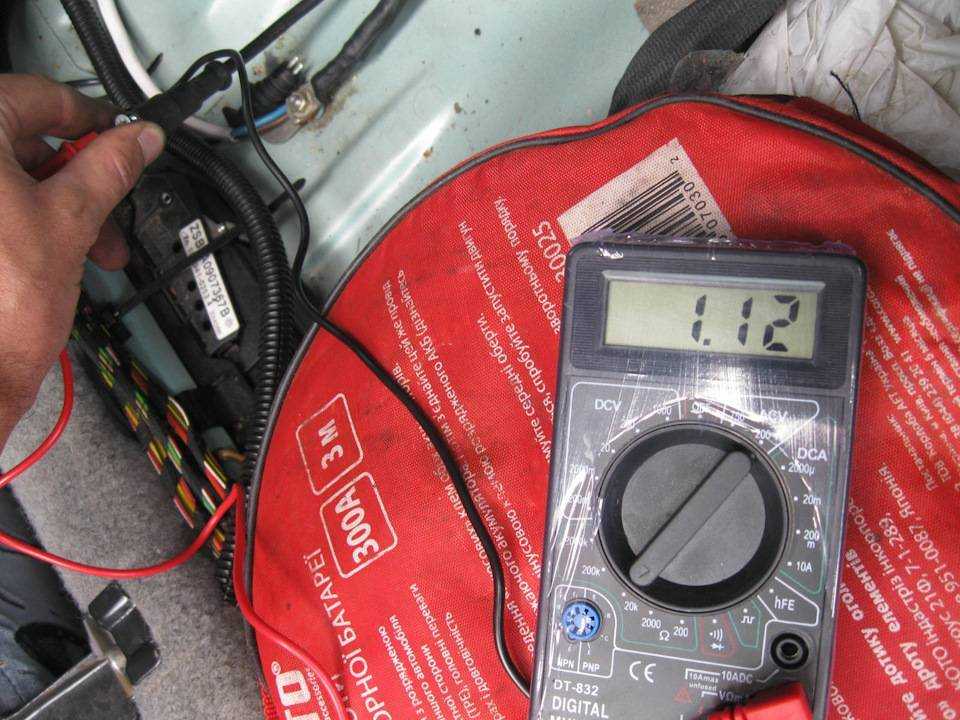

Как проверить датчик ABS “прозвоном”? Сначала авто устанавливают на специальной площадке (или станке). Фиксируют колеса, чтобы избежать несчастного случая. Демонтируют колесо для легкого доступа к элементу. Прокладывают провод вдоль арки и подключают его очищенным от грязи либо ржавчины штекером к общей сети. На мультиметре включают режим омметра. Для измерения выводы рассматриваемой детали подводят к щупам измерителя. Сверяют полученные данные с допустимыми значениями (как правило, обозначается диапазон 0,5-2 кОм).

Для поиска обрыва датчика АБС прозванивают его жгут на наличие короткого замыкания. Далее прокручивают колесо и отслеживают изменение сопротивления (оно говорит об исправности запчасти).

Затем переводят тестер на функцию “вольтметра” и проверяют показатель напряжения, вращая колесо с определенной частотой (1 оборот/секунда). Нормой считают “попадание” в 0,25-0,5 Вольт. Напряжение и число оборотов должны возрастать пропорционально.

Замена датчика ABS

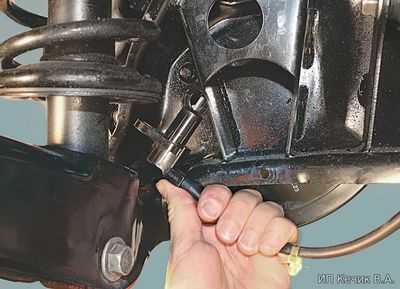

К передним устройствам можно подойти как снизу, так и из-под капота, а задние датчики доступны только снизу.

Подготовьте следующие  предметы: домкрат, молоток, ключ, рожковые ключи 28, 32, торцевые ключи, тестер, очиститель.

Застопорить автомобиль ручным тормозом;
Разомкнуть соединение с аккумулятором;
Открыть доступ к датчику (например, на заднем колесе): снять сиденье, порог и утеплитель, оттянуть отделку, согнуть фиксаторы

Нажать на замок и отсоединить датчик;
Домкратом поднять авто на пару сантиметров, снять покрышку;
Обработать очистителем крепление датчика, осторожно выкрутить винты и снять прибор;
Поставить на его место новую деталь и закрепить;
Подсоединить к проводу, ведущему в салон;
Поставить обратно колесо;
Проверить зазор между датчиком и магнитной гребенкой. Он не должен превышать 1 мм, чтобы избежать попадания грязи;
Проверить тестером наличие напряжения;
Включить в разъем, соединить аккумулятор, снять с домкрата, поставить сиденья

Но перед этим, включите зажигание и проверьте индикацию.

С передними датчиками гораздо легче справиться.

По окончании работ, устройте тестовую поездку. На прямом участке, немного нарастив скорость (до 40 км/ч), и резко затормозить. Вибрация и звук колодок оповестят об удачной замене детали.

Ремонт датчика ABS своими руками

Конечно можно ездить и без ABS(лето как никак) искать контрактный можно , но как то заело, что мы тоже не лыком шиты.Решено было изготовить самому.
Сломанный датчик был извлечен из посадочного места, распилен,внутри катушка с магнитным сердечником,катушка намотана проводом до предела.Провод мелкий, замеры показали 0,05 мм.Под рукой не оказалось такого размера был только 0,063 который и был удачно намотан вошло примерно 7500 витков.Сопротивление катушки составило 1,48 Ком , что входит в пределы указанные в руководстве 1,4-1,8 Ком.Затем катушка была установлена в корпус датчика , припаяна к разъемам.Вокруг катушки была сооружена «опалубка» , буквально подручных средств, использовалась подходящая по диаметру трубка ПВХ и все это сооружение было залито эпоксидной смолой, после затвердевания смолы трубка удаляется и датчик обрабатывается напильником до соответствующих размеров.Вот и все.Трудоемкость работы : расковыривание датчика 1 час (с перекурами), поиск и намотка провода 1 час, сборка 1 час + время на схватывание клея.

Датчик устанавливается на место согласно мануала, лампочка на панели приборов гаснет, ABS работает (за неимением льда было проверено на дороге с грунтовым покрытием).

Стоит отметить что данная практика диагностики и ремонта применима не ко всем автомобилям, (данная методика ремонта не применима к датчикам холла) поэтому рекомендуется воспользоваться услугами компьютерной диагностики на станции технического обслуживания автомобилей. И не забываем главное, это тормоза и Ваша безопасность, здесь лучше воспользоваться услугами авторитетного специалиста-диагноста в Вашем округе, ведь именно СТО после проведения ремонтно-восстановительных работ по системе ABS повторно проведёт диагностику на предмет исправности тормозных систем автомобиля.

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

1. Отсоединяют штекер провода от блока управления.
2. Рисуют или фотографируют схему расположения скоб крепления проводки с замерами расстояния.
3. Откручивают болт крепления и демонтируют датчик с проводкой, предварительно удалив с неё крепёжные скобы.
4. Отрезают повреждённый участок провода, учитывая запас длины для пайки.
5. Снимают с отрезанного кабеля защитные чехлы и скобы.
6. На заранее подобранный по внешнему диаметру и сечению провод одевают чехлы и крепления с помощью мыльного раствора.
7. Припаять к концам нового жгута датчик и соединительный штекер.
8. Изолируют места пайки. От качества изоляции зависит точность передаваемых датчиком сигналов и срок службы отремонтированного участка проводки.
9. Датчик устанавливают на место, проводку располагают и крепят согласно схеме.
10. Проверяют работу системы в разных скоростных режимах.

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

1. 5
2. 4
3. 3
4. 2
5. 1

(24 голоса, среднее: 4.4 из 5)

Главная →

Обслуживание и Ремонт →
