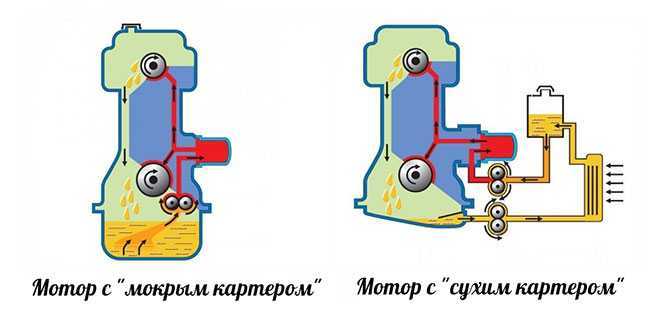

Система смазки с сухим картером: назначение, принцип работы, плюсы и минусы

Ключевые узлы системы смазки с сухим картером:

1. Масляный насос;
2. Фильтр;
3. Обратная масляная магистраль;
4. Дополнительный масляный радиатор;
5. Маслоотсекатель;
6. Бак для масла с системой вентиляции картера;
7. Всасывание обратного слива из турбины;
8. Теплообменник, через который циркулирует антифриз и моторное масло.

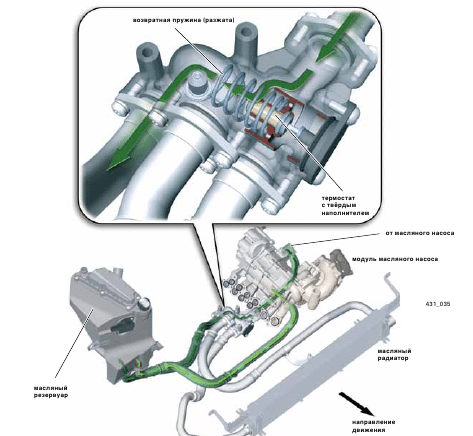

Воздушный поток проходя сквозь ребра и соты радиатора, охлаждает масло, что довольно хорошо летом и не очень удобно зимой. Такое охлаждение при минусовых температурах привело бы к долгому прогреву мотора. Чтобы недопустить подобного сценария, в корпусе теплообменника есть масляный термостат, который работает по принципу системы охлаждения. Он открывается, когда температура масла достигает необходимой отметки, после чего циркуляция происходит по большому кругу.

Трехсекционный масляный насос

Сухой картер предусматривает наличие особенного насоса, который состоит из трех секций. Эти секции расположены на общем приводном валу, и соединены с коленвалом при помощи цепи. Грубо говоря, в трехсекционном насосе, по сути, работают три отдельных насоса. Благодаря разному диаметру звездочки можно регулировать передаточное число, которое напрямую связано с производительностью масляного насоса. В корпусе есть редукционный клапан, однако в отличие от классической системы с «мокрым картером», лишнее масло стекает не в поддон, а подается непосредственно на впуск маслонасоса.

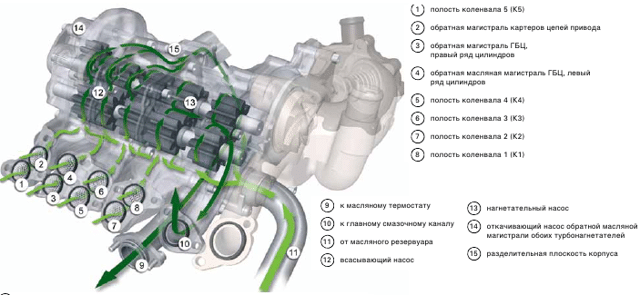

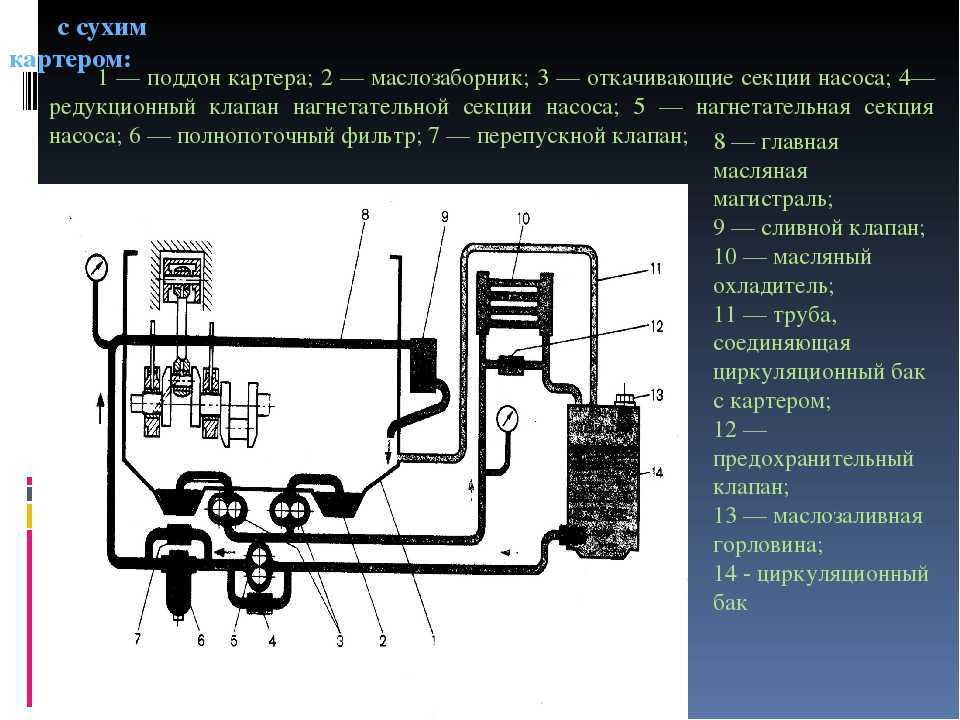

Схема циркуляции масла

Как видно, зоны смазки оснащены отдельными магистралями обратного слива, при помощи которых масло собирается через всасывающие секции и перекачивается в масляный бак. Специальный нагнетательный насос создает давление в смазочной системе, он качает масло из резервуара.

Возврат масла в поддон осуществляется благодаря всасывающему модулю, производительность которого должна быть выше, чем у нагнетательной секции. Для лучшей подачи масла используются разделенные маслозаборники.

Масляный резервуар

Как я уже говорил, сухой картер позволяет избежать эффекта под названием «масляное голодание», поэтому в системе присутствует отдельный резервуар, в котором содержится масло, а подача и всасывание масла происходит эффективно без перебоев. При этом масло не пенится, а насос не рискует схватить воздух. Масло проходит через двухпоточную трубку, после чего из него удаляются газы. Дальше жидкость поступает в полость, в которой гасится пена и его колебания. Затем смазка подается в отстойник. Газы, а также пары, которые были отделены от смазки, поднимаются в верхнюю часть резервуара, в которой расположен маслоотделитель и система вентиляции картерных газов.

В классических системах, когда температура двигателя увеличивается во время перекачивания, масло может пениться, что снижает плотность, а также ухудшает качество масляной пленки. Смазка деталей происходит с перебоями, детали недополучают масло, в итоге их износ увеличивается.

Данная система имеет много преимуществ, однако оборудовать ею обычный серийный автомобиль будет довольно дорого. Кроме того, в этом, по сути, нет большой необходимости. Сухой картер — отличное решение для автоспорта, а также тех, кто любит экстрим и передвигается по пересеченной местности.

Картер двигателя

Картер состоит из двух частей — верхней и нижней, Верхнюю часть картера отливают как одно целое с блоком цилиндров. Здесь устанавливают коленчатый и распределительный валы, а также другие узлы и детали двигателя. Нижняя половина картера предохраняет от загрязнения детали кривошипно-шатунного и газораспределительного механизмов и, кроме того, используется как резервуар для масла. Поэтому нижнюю половину картера часто называют масляным картером, или поддоном, Он закрывает блок цилиндров снизу.

Рис.9. Масляный картер дизеляЯМЗ-236:

1 — поддон; 2. — фланецподдона; 3 — прокладка; 4 — перегородки; 5 — медно-асбестоваяпрокладка; 6 — пробка сливного отверстия

Внутри поддона 1 (рис.9) устанавливают горизонтальные или вертикальные перегородки 4, которые задерживают движение масляных волн и защищают уплотнения картера от ударов масла. В поддоне есть сливное отверстие для масла, закрываемое пробкой 6.

Для плотного соединения между блоком цилиндров и фланцем 2 поддона ставят уплотнительную прокладку 3. Плоскость разъема блока цилиндров может проходить по оси коленчатого вала, но на большинстве двигателей ее смещают вниз, чтобы повыситьжесткость верхней половины картера.

Крепление двигателя на раме

Несмотря на хорошую уравновешенность современных автомобильных двигателей, во время их работы все же возникают вибрации, которые не должны передаваться на раму. Поэтому крепление (подвеска) двигателя должно быть таким, чтобы уменьшить передачу вибраций на раму автомобиля и предотвратить появление напряжений в блоке цилиндров при перекосах рамы вследствие движения автомобиля по неровной дороге. Двигатели крепят к рамам или полурамам в трех, четырех и пяти точках.

Двигатель автомобиля ГАЗ-24 «Волга» крепят в трех точках на резиновых подушках. Две опоры расположены в передней части блока цилиндров, по его сторонам, а одна опора сзади, под передней частью удлинителя коробки передач.

Двигатель автомобиля ЗИЛ-130 прикреплен к раме в трех точках: одна опора спереди и две сзади (лапы картера сцепления). Двигатель автомобиля ГАЗ-53А прикреплен к раме в четырех точках: две опоры спереди и две сзади (лапы картера маховика и сцепления). Дизель автомобиля КамАЗ-5320 крепят в пяти точках (рис.10): две опоры спереди установлены на блоке 1 цилиндров по его сторонам; две опоры сзади укреплены с обеих сторон картера 13 маховика; одна поддерживающая опора расположена на картере 22 коробки передач.

Передние опоры состоят из кронштейна 4, соединенного с блоком 1 цилиндров, а через резиновую подушку 7 и стяжку 6 — с кронштейном 5. Последний приклепан к стойке 9, а стойка — к лонжерону 10 рамы.

Задние опоры состоят из кронштейна 12 двигателя, укрепленного на картере 13 маховика, и кронштейна 11 задней опоры, приклепанного к лонжерону 10 рамы. Кронштейн 11 с крышкой 20 охватывают башмак 16, установленных между кронштейнами и соединенный болтом 15 с кронштейном 12. Башмак изготовлен из алюминиевого сплава и находится в резиновой подушке 14. Между крышкой 20 и кронштейном 11 помещены регулировочные прокладки 2LСтальная втулка 18, запрессованная в башмак, предохраняетегоотсмятия.

Поддерживающая опора состоит из кронштейна 23, укрепленного на картере 22 коробки передач. Полку кронштейна охватывает находящаяся в обойме 25 прямоугольная резиновая подушка 27, соединенная через накладку 26 с поперечиной 24. Последняя соединена с кронштейнами 28, приклепанными к лонжеронам рамы. Резиновые подушки, находящиеся под опорами, снижают ударные нагрузки на двигатель при движении

Рис.10. Крепление двигателя автомобиля КамАЗ-5320:

а — двигатель; б — передняя опора; в — задняя опора; г — поддерживающая опора; 1 — блок цилиндров; 2 — штифт; 3 — шпилька; 4, 8, 23 и 28 — кронштейны; 5, 15 и 16 — болты; б — стяжка; 7, 14 и 27 — резиновые, подушки; 9 — стойка; 10 — лонжерон рамы; 11 — кронштейн задней опоры; 12 — кронштейн двигателя; 13 — картер маховика; 15 — башмак; 17 — защитный колпак; 18 — втулка; 20 — крышка; 21 — регулировочная прокладка; 22 — картер коробки передач; 24 — поперечина; 25 — обойма подушки; 26 — накладка подушкиавтомобиля и уменьшают вибрацию рамы. Кроме того, опоры удерживают двигатель от продольного смещения при выключении сцепления, резком разгоне или торможении автомобиля. Для этих же целей двигатель автомобиля ЗИЛ-130 соединяют с передней поперечиной рамы реактивной тягой.

Сухой картер Википедия

Ка́ртер (от фамилии английского инженера Картера (англ. J. Harrison Carter), впервые предложившего кожух для защиты и смазки цепи мотоцикла Sunbeam в 1889 году) — основная корпусная деталь машин или механизмов (двигателя, редуктора, например коробки передач), коробчатого строения, предназначенная для опоры рабочих деталей, их защиты и размещения запаса смазочного масла. Нижняя часть картера автомобильного двигателя — поддон — также используется как резервуар для моторного масла.

Картер двигателя внутреннего сгорания

Картер является основной корпусной деталью двигателя. Изолированное внутреннее пространство картера образует самую большую полость в двигателе, содержащую коленчатый вал. Верхняя часть картера содержит блок цилиндров.

В небольших двигателях, как бензиновых, так и дизельных, картер играет роль корпуса, объединяющего двигатель в единое целое, и представляет собой одну литую деталь (блок-картер). Часто в таком картере заодно отливаются и гильзы цилиндров.

Но уже в среднем двигателе отливка картера требуемых размеров как единой детали оказывается технически проблематичной задачей, в крупных двигателях — практически неразрешимой. Поэтому в таких двигателях основной несущий элемент — рама двигателя, а картер, как правило, представляет собой набор сварных или литых стоек, соединённых либо анкерными связями, либо болтами, а иногда — сваркой. Помимо рамовых подшипников в полости картера размещаются направляющие крейцкопфов.

В лёгком карбюраторном двухтактном двигателе картер не только является корпусом, но при наличии кривошипно-камерной продувки служит важнейшим элементом газораспределения. В картер подаётся горючая смесь, из него она под давлением, создаваемым движущимся вниз поршнем, подаётся через перепускные каналы в цилиндры. Поэтому лёгкий многоцилиндровый двухтактный двигатель имеет разделение полости картера на герметичные подцилиндровые секции («Wartburg», «Trabant», DKW), каждая из них связана индивидуальными продувочными каналами со своим цилиндром. Смазка двигателя в этом случае осуществляется за счёт специального масла, добавляемого в топливо (так называемая «двухтактная смесь»).

При увеличении габаритов двигателя ёмкость полости картера может исчисляться кубометрами. Поэтому уже в средних (двухтактные Д100, 14Д40, четырёхтактные М-756, семейства Д-49, В-2), а тем более в тяжёлых двигателях («Зульцер», ДКРН, «Бурмейстер и Вайн») используется циркуляционная система смазки с сухим картером, имеющая отдельный резервуар для масла (средние и тяжёлые двухтактные двигатели с прямоточной продувкой «Зульцер» и др.)

Данная схема получила распространение и в поршневой авиации. Моторное масло из поддона отсасывалось масляным насосом в масляный бак, который мог находиться в удобном месте и иметь очень большой объём (сотни литров, расход масла в дальних многочасовых перелётах мог быть очень велик, а также самолёты могли участвовать в воздушных боях, подвергаться обстрелу зенитных орудий, при этом получать пробоины в маслопроводах). Удалённый от двигателя маслобак не увеличивал габаритные размеры мотогондолы. Для подачи масла в двигатель служил второй масляный насос.

Ряд мотоциклетных двигателей также имеет систему смазки с «сухим картером», масляный бак может быть встроен в трубчатую раму. Данная схема применяется когда объёмный масляный поддон установить на двигатель затруднительно или когда мотоцикл эксплуатируется в сложных дорожных условиях, например эндуро. Если мотоцикл оказывается «лежащим на боку», двигатель не испытывает «масляного голодания».

Конструкция картера

Надо, конечно сказать, что картер бывает не только у двигателя, его имеют и редуктор, и коробка передач, и раздаточная коробка и прочие механизмы. Зачастую картер отливается из сверхпрочного и надежного алюминиевого сплава.

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов – коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла – стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере – это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Назначение

Итак, сухой картер – это один из видов смазочной системы двигателя внутреннего сгорания. Его востребованность среди спортивных и гоночных автомобилей объясняется очень просто. В момент прохождения опасных поворотов, интенсивного торможения и разгона, а также на быстрых спусках и подъемах машина наклоняется, продольно и поперечно раскачиваясь. В это время масло в поддоне обычного мокрого картера сильно расплескивается по всей системе.

В результате происходит вспенивание жидкости, масляный насос не может набирать плещущееся масло, из-за чего двигатель не получает необходимой ему смазки. Давление при этом внезапно понижается, а сам мотор поддается существенному износу. Несложно догадаться, что в итоге не только значительно сокращается ресурс двигателя, но и появляется риск его заклинивания, поломки и перегрева.

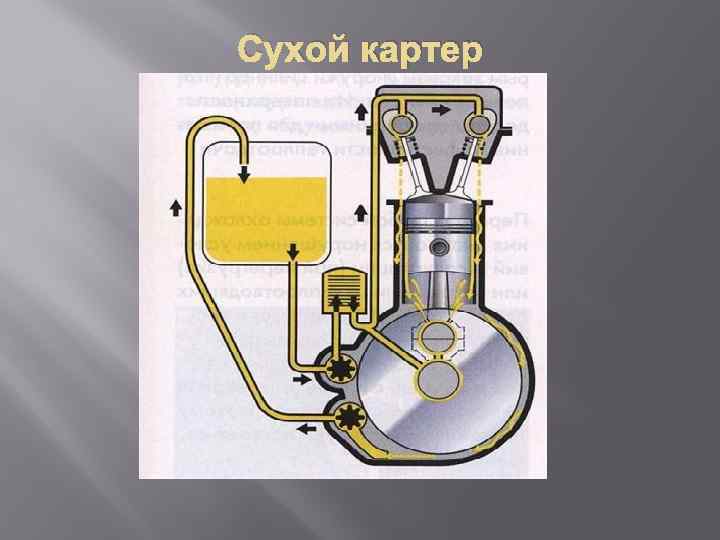

А вот принцип работы сухого картера подразумевает другое устройство – масло располагается не внутри него, а в специальном баке. Благодаря такому решению исключается вероятность вспенивания жидкости. К трущимся внутри двигателя деталям смазку подает нагнетающий насос. Притом стекающая в поддон жидкость сразу же выкачивается обратно в бак с помощью соответствующего насоса. Благодаря этому в поддоне не накапливается масло, то есть он остается сухим. Вот за счет чего эта система получила свое название.

Сухой картер

В обычных автомобилях система смазки реализована путём забора насосом масла из поддона картера, и дальше насос прокачивает масло по всей системе: фильтр, коленвал, шатуны, гбц, распредвалы; а возвращается масло обратно в поддон под воздействием гравитации, через сливные каналы.

Это достаточно простая и несложная схема для гражданских автомобилей, но для жёстких условий эксплуатации у неё есть свои недостатки:

1. Нагрев масла от постоянного температурного воздействия двигателя. Окисление масла от длительного контакта с картерными газами.

Сильный нагрев и окисление снижают эффективность масла, а сильное превышение температурного режима и вовсе приведёт к деградации масла.

2. Зачастую громоздкие и не всегда эффективные поддоны.

Иногда поддон двигателя легкового автомобиля должен вмещать в себя до 8-литров масла, а иногда и больше. Из-за этого общая компоновка двигателя под капотом должна будет учитывать то, что мотор не получится опустить достаточно низко для лучшего центра тяжести, чтобы не пробить поддон. А противоотливные пластины и рёбра в поддоне не всегда эффективны в затяжных подъёмах и поворотах, при резких разгонах и торможении.

3. Нагрузка на масляный насос при выжиме сцепления.

Если масляный насос смонтирован на передней стенке блока двигателя на оси коленвала, то при частых и резких выжимах сцепления (или при клачевании) коленвал может нагружать масляный насос. Как это случается на моторах RB-серии.

Источник

Устройство системы смазки автомобильного двигателя

Система смазки двигателя

Главной задачей системы смазки является обеспечение масляной пленки на соприкасающихся подвижных деталях автомобильного двигателя. Это позволяет снизить потери мощности и износ силового агрегата. Помимо этого, масло, подаваемое системой, используется в гидрокомпенсаторах, гидронатяжителях и в механизмах регулирования фаз газораспределения. В общем устройстве автомобиля смазочная система интегрирована в конструкцию двигателя и состоит из следующих элементов:

• Заливная горловина — через нее выполняется заливка или доливка масла.
• Поддон картера — представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
• Маслозаборник — представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
• Масляный насос — всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
• Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов — разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
• Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
• Магистрали и каналы — по ним движется масло от одного узла к другому.
• Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
• Датчики давления, температуры и уровня масла — подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
• Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

Устройство системы смазки автомобильного двигателя

Система смазки двигателя

Главной задачей системы смазки является обеспечение масляной пленки на соприкасающихся подвижных деталях автомобильного двигателя. Это позволяет снизить потери мощности и износ силового агрегата. Помимо этого, масло, подаваемое системой, используется в гидрокомпенсаторах, гидронатяжителях и в механизмах регулирования фаз газораспределения. В общем устройстве автомобиля смазочная система интегрирована в конструкцию двигателя и состоит из следующих элементов:

• Заливная горловина — через нее выполняется заливка или доливка масла.
• Поддон картера — представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
• Маслозаборник — представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
• Масляный насос — всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
• Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов — разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
• Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
• Магистрали и каналы — по ним движется масло от одного узла к другому.
• Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
• Датчики давления, температуры и уровня масла — подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
• Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

Сухой картер: устройство, принцип работы системы смазки двигателя. Преимущества, недостатки

Система смазки с сухим картером в основном устанавливается на гоночные автомобили, но также встречается на сельскохозяйственной технике, внедорожниках и спортивных автомобилях.

Рассмотрим принцип работы такой системы смазки, устройство, а также достоинства и недостатки установки.

Принцип работы

В двигателях с обычной системой смазки масло всасывается из поддона через маслоприемник и перекачивается в масляные каналы. Масло, выпущенное из зон смазки и охлаждения, самотеком поступает в отстойник, где находится большая часть заправочного объема.

Особенностью принципа сухого картера является то, что только небольшая часть заправочного объема находится в поддоне двигателя. Основная часть перекачивается из картера всасывающим модулем в специальный бак.

Уже из дополнительного бака масло забирается для подачи под давлением в каналы системы смазки. Чаще всего впускной модуль выполнен в виде отдельной секции масляного насоса двигателя.

именно на устройстве и принципе работы такой системы мы остановимся более подробно.

Устройство системы смазки

• маслосборник со встроенной системой вентиляции картера;
• модуль масляного фильтра;
• теплообменник, через который проходит охлаждающая жидкость и моторное масло (позволяет более эффективно поддерживать тепловой баланс двигателя);
• маслопровод от ГБЦ (правый ряд цилиндров);
• нефтяной сепаратор;
• отсос обратного потока от турбонагнетателя;
• возврат маслопровода от ГБЦ (левый ряд цилиндров);
• модуль масляного насоса и водяного насоса;
• дополнительный масляный радиатор.

Трехсекционный масляный насос

Принцип всасывания и впрыска ничем не отличается от работы шестеренчатого масляного насоса. В корпусе также установлен редукционный клапан. Но в отличие от традиционных систем с мокрым картером, излишки масла не сливаются в поддон, а попадают прямо на всасывающую сторону масляного насоса.

Схема циркуляции масла

Для обеспечения полного возврата масла, поступающего в поддон, производительность всасывающего модуля должна быть выше, чем производительность нагнетательной части. В случае описанного выше масляного насоса двигателя W12 значения различаются в 1,5 раза. Отдельные выпускные отверстия для масла для каждой насосной секции также способствуют полному всасыванию.

Масляный бак

Одним из преимуществ сухого картера является то, что он снижает риск нехватки моторного масла

Но для выполнения поставленной задачи важно, чтобы насосная секция откачивала масло из бака без пузырьков воздуха

При повышении температуры и обильной прокачке моторное масло пенится. Из-за уменьшения плотности снижается производительность масляного насоса, что чревато падением давления в точках смазки и повышенным износом моментов трения.

Перекачиваемый всасывающей частью объем поступает в двухпоточную трубку, которая входит в «циклон». Когда масло вращается в «циклоне», из него испаряются газы.

Затем масло проходит через пену и полость для гашения колебаний (демпфирующие пластины). Пройдя пластины, поток попадает в колодец.

Пары, а также газы утечки, попавшие в полость, поднимаются в верхнюю часть масляного бака, где расположены маслоотделитель и система вентиляции газов утечки.

Другие особенности устройства с сухим картером включают расположение масляного щупа, заливной горловины, датчика уровня и температуры в корпусе масляного бака.

Преимущества установки

Когда мы сравниваем работу сухого картера с обычной системой смазки, мы получаем следующие преимущества:

значительное снижение риска нехватки нефти;
понижение центра тяжести автомобиля. Масляный бак позволяет уменьшить размер поддона, чтобы двигатель можно было опустить ниже. Аналогичные цели преследуются при установке оппозитного двигателя;
более эффективное охлаждение смазки. В случае влажного картера основной объем заполнения постоянно находится в контакте с газами, выходящими в картер, и масло циркулирует только в термически заряженных магистралях

Также важно увеличить объем заправки, что позволяет увеличить интервалы технического обслуживания.

Система с сухим картером наиболее часто используется в автоспорте. В условиях гонок, когда вы меняете направление несколько раз, масло в поддоне имеет тенденцию течь.

А на длинных изгибах он собирается на противоположной стороне изгиба сбоку от поддона. Установка сухого картера на внедорожники связана с передвижением по возвышенности.

Если автомобиль слишком сильно наклонен, риск расшатывания масла и голодания также довольно высок.

Принцип работы и виды систем смазки

Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.

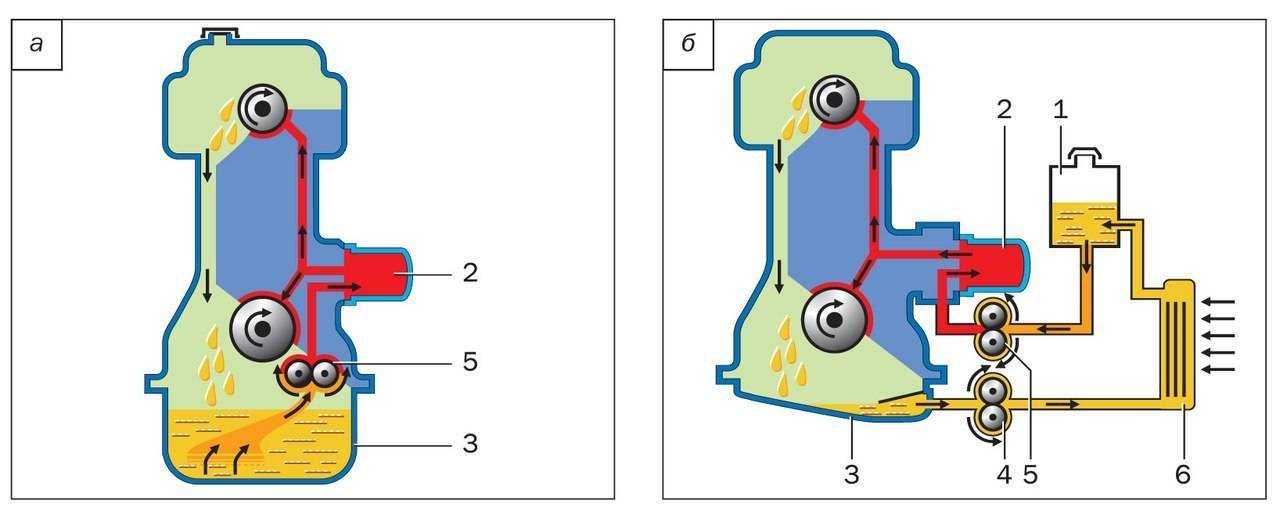

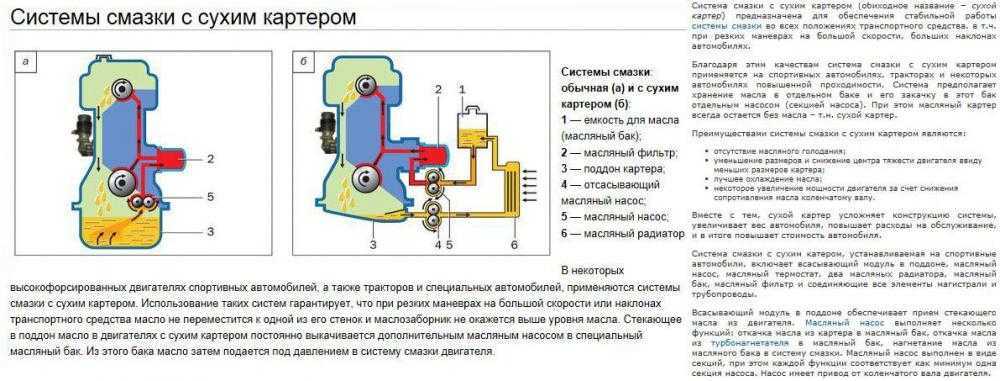

Системы смазки с «сухим» и «мокрым» картером

Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.

Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.

Принципиально масло может подаваться к основным узлам двигателя тремя способами:

• Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
• Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
• Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.

В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.

Как работает комбинированная система смазки с мокрым картером

Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:

• В момент запуска двигателя приводится в действие масляный насос.
• Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
• На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
• Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
• Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
• Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
• После этого цикл повторяется.

Уровень масла и его значение

Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».

Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.

Отличия систем смазки бензинового и дизельного двигателя

Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:

• Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
• Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.
