Холодно в шевроле круз: почему печка дует холодным воздухом

печка с пассажирской стороны дует холодным воздухом. помогите. SXU15.

сам выявил две возможные причины 1. радиатор печки засорился. притом может как и снаружи так и изнутри (но как это может влиять? на стороне водителя все нормально. может сразу на радиаторе печки на левую и правую стороны деление идет?) 2. глючат сервоприводы заслонок (но у меня направление потока воздуха с климатконтроля работает исправно. выходит наврядли в них дело)

сейчас сижу и пялюсь на картинку печки с экзиста пытаюсь понять как там все устроено

решил купить два куска ГОСТовского шланга, метра по 2 думаю хватит за милую душу ну и продуть радиатор туда-сюда

вопрос: если воду подам с системы отопления (батареи) гаража — радиатор у меня не лопнет? скажем там соты разорвет или резиновое уплотнение где трубочка цепляется выдавит? может случится такая бяка?

так,с. купил 2х литровую канистру жижи в радиатор. навсякий случай. вдруг чуток выльется. и шланги купил. два куска по 2 метра. ГОСТовские. диаметром на 16мм. насос батя притащил, но с насосом чо та борода вышла. батя им огород поливает там внутри насоса говна, как мне кажется, побольше будет чем у меня в радиаторе печки ))))) решил для начала насос прочистить

решил подключить шланги к трубкам которые в моторном отсеке торчат и продуть «задом-наперед», что бы то что забилось обратно выдуло. мне кажется что так будет лучше. тока вот понять не могу где там подача, а где вывод. подскажите плиз

ура! прочистил! использовал бытовой вибронасос «ручеек», на 220 вольт ведро пластиковое на 20 литров (из под строительной шпаклевки)

качал по 5 минут меняя шланги местами. 5 раз в одну сторону. 5 раз в другую. начал с подачи в обратном направлении. и далее меняя направление (шланги) никакой химии не использовал в место жидкости использовалась кока-кола )))))))

всё в общем та как я и предполагал радиатор печки забился металлической стружкой с вышедшей из строя помпы (была заменена 2 года назад) примерно половина спичечного коробка вышло там в общем ось помпы повело и она лопатками проскребла в корпусе довольно глубокую канавку потом намертво зацепилось и разворотило ремень ГРМ двигатель 5S-FE

Устройство системы отопления автомобиля Шевроле-Круз

На «Шевроле-Круз» устанавливается система отопления жидкостного типа. То есть охлаждение осуществляется за счёт передачи тепла от охлаждающей жидкости (ОЖ). Радиатор охлаждения соединён с радиатором печки посредством двух шлангов. Они проведены через моторный отсек к области под центральной частью передней панели, где находится климатический блок, включающий в себя печку и кондиционер.

Печка на «Шевроле-Круз» расположена в привычном месте — под передней панелью

Поток воздуха, нагретого от радиатора, передвигается по системе патрубков и воздуховодов. Его нагнетает вентилятор печки, после этого воздух проходит через радиатор отопителя и с помощью заслонок направляется в пространство для ног водителя и пассажиров, к воздуховодам на панели приборов, а также к воздуховодам обогрева стёкол. На Chevrolet Cruze предусмотрен обогрев задней части салона и пространства для ног пассажиров, сидящих сзади.

1 — обдув ветрового стекла; 2 — заслонки обдува стекла и дефлекторов на панели приборов; 3 — дефлекторы панели приборов; 4 — обогрев ног; 5 — заслонка панель приборов/ноги; 6 — радиатор печки; 7 — салонный фильтр; 8 — заслонка системы рециркуляции; 9 — короб воздухопритока; 10 — салонный воздухозаборник; 11 — вентилятор; 12 — мотор вентилятора; 13 — испаритель; 14 — дренаж для конденсата; 15 — заслонка-регулятор температуры; 16 — корпус блока отопления/кондиционирования

Это интересно: Как поменять лампочку противотуманки на шевроле круз: освещаем суть

Ремонт печки на Шевроле Круз

Приступаем к замене только после проведения комплексной диагностики, идентификации поломки, места расположения, оценки общего технического состояния автомобиля. Без вышеперечисленных работ начинать ремонт – признак крайнего непрофессионализма. Подобное встречается в «кустарных мастерских», когда жажда наживы преобладает над качеством.

Основные этапы замены (демонтажа)

Шевроле Круз устанавливаем на ровную, просторную площадку;
отсоединяем обе клеммы от аккумулятора во избежание короткого замыкания в сети;
в передней части салона открыты двери;
этап №1: извлекаем вещевой ящик, прижимая руками боковые стенки;
доступ к тыльной части центральной консоли обеспечен. Через возможности «окошка» можно снять платы с аудиосистемы, рычагов управления, климатической аппаратуры;
извлекаем встроенное оборудование;
этап №2: центральная приборная панель. Аккуратно отвинчиваем по периметру, отсоединяем контактные платы, извлекаем;
этап №3: демонтаж боковых треугольников – пластмассовых вставок на торпеду;
этап №4: отвинчивание торпеды по периметру, извлечение её из салона автомобиля Шевроле Круз;
завершающий этап: снятие центральной металлической балки Chevrolet Cruze. Она служит неким барьером, защищая водителя и пассажира при лобовом столкновении. Отвинчиваем по два крепёжных болта с каждой из сторон.

После того, как доступ к печному отопителю получен, приступаем к дефектовке. По центру расположена печка, идет ветвление каналов подачи воздуха в дефлекторы. Проводим диагностику на целостность, плотность посадки, фиксацию на стыках. Если замечаний нет, но поломка всё ещё не устранена, приступаем к осмотру моторчика, контактов, проверки работоспособности.

Понадобится мультиметр для прозвона электрической цепи, обнаружения повреждения кабелей, порывов, короткого замыкания. Параллельно осматриваем состояние рычагов активации печного отопителя. Часто бывает так, что из-за нарушения правил использования, пластмассовые детали ломаются, деформируется. При этом отопитель и моторчик остаются полностью исправными.

Замене подлежит: заслонка рециркуляции, воздуховоды, изношенные детали, моторчик, прочие расходные материалы, дальнейшая эксплуатация которых невозможна.

Далее следует сборка и установка на штатное место. Параллельно проводится дефектовка, доработка, возможно, некоторые детали не были замечены в ходе первичного осмотра.

Как решить проблему плохого обогрева

Если печка Шевроле Ланос не греет, то устранить дефект можно двумя способами: обратившись в мастерскую или самостоятельно сделать доработку печки Ланос своими руками. Каждый владелец выбирает способы ремонта печки исходя из финансовых возможностей и наличия свободного времени.

Алгоритм устранения неисправности

Автомобиль находится в транспортном положении, открываем капот, проверяем уровень антифриза в системе охлаждения. При необходимости доливаем к о.
Запускаем мотор, активируем рычаг отопителя, проверяем равномерность поступления тепла по каналам (шлангам).
Начинаем от верхнего контура подачи радиатора, постепенно переходим в салон. Если шланги равномерно тёплые, нет холодных отрезков, то засорён радиатор отопителя, он нуждается в чистке. Демонтировать радиатор можно без разбора торпеды. Снимаем кулису коробки передач и центральный тоннель. Промываем изделие, устанавливаем в обратной последовательности.
Если не запускается моторчик: проверяем целостность предохранителя в блоке. Заменить его новым не составит проблемы. Превышение допустимой силы тока способствовало перегоранию.
Худший вариант – обрыв троса заслонки печки: кроме как полного демонтажа и разбора, рекомендовать нечего.

Процесс замены троса

снимаем пластмассовую накладку на центральной части торпеды, в области магнитолы;
аккуратно извлекаем вставку из полимерного материала, на которой установлены механические рычаги регулятора печки;
с внутренней стороны снимаем наконечник троса с места крепления. Аналогичную процедуру проводим в нижней части печного отопителя, возле заслонки. Это неудобно, но снять можно;
вытягиваем повреждённый трос, заводим новый, собираем в обратной последовательности.

Визуально диагностируем смежные детали и механизмы на предмет повреждений. При необходимости заменяем новыми запчастями. Вот такой несложной профилактикой восстанавливаем работоспособность печного отопителя. Не забывайте своевременно проводить технический осмотр автомобиля, это продлевает срок его эксплуатации.

Свист вентилятора печки Шевроле Круз, как снять моторчик вентилятора

Слабым местом Chevrolet Cruze (2009-2016 годы выпуска) является вентилятор печки. На отметке около 50 000 – 70 000 (км) пробега, а бывает и намного раньше, вентилятор печки начинает издавать весьма неприятный звук, который в народе называют «сверчком» . Посторонний шум вентилятора чаще всего вызывается неправильной балансировкой лопастной крыльчатки. В свою очередь нарушенный баланс приводит к ускоренному износу подшипников и электрощеток.

Регламент ТО Шевроле Круз предписывает ремонт вентилятора печки путем полной замены изношенного вентилятора на новый аналог. Стоимость нового оригинального вентилятора составляет в районе $ 80.

Несмотря на предписания официального регламента многие мастера практикуют узловой ремонт вентилятора печки Chevrolet Cruze. В процессе кустарного сервиса производятся следующие работы:

Разбор вентилятора
Чистка компонентов от пыли и абразива
Замена щеток
Замена подшипников
Чистка и смазка вала ротора
и пр.

Конкретный перечень работ по восстановлению вентилятора печки зависит от техсостояния узла. Перед осуществлением сервиса необходимо провести тщательную ревизию вентилятора .

Дополнительная информация

Многие мастера отмечают, что после кустарного самостоятельного ремонта вентилятор вместо постороннего звукового шума начинает создавать вибрационные нагрузки. Если вентилятор начал вибрировать, значит нарушилась балансировка лопастной крыльчатки.

В процессе разборки вентилятора к лопастям лучше вообще не прикасаться. Допускается одна только чистка лопастей от пыли.

Грамотно отбалансировать лопасти сможет только опытный специалист .

Параллельно с обслуживанием вентилятора крайне желательно провести и замену салонно фильтра. Отсек воздушной фильтрации расположен сразу за вещевым ящиком. Кассета фильтра прикрыта заглушкой, которая держится на защелках.

Источник

Проблемы с печкой Chevrolet Cruze и способы их решения

Система отопления «Шевроле-Круз» не отличается надёжностью. Практически каждый владелец машины этой модели рано или поздно сталкивается с неисправностью печки.

печка не прогревает воздух;
устройство греет только с водительской стороны;
печка не включается;
радиатор шумит;
протекают шланги между радиаторами обогревателя и охлаждения.

Рассмотрим подробнее каждую неисправность и инструкции по ремонту соответствующих узлов.

Печка «Шевроле-Круз» не греет

Если воздух из дефлекторов поступает, но не прогревается, стоит присмотреться к радиатору печки. И также признаками неисправности радиатора отопителя являются:

снижение уровня ОЖ без видимых повреждений радиатора охлаждения и соединяющих шлангов;
запах охлаждающей жидкости в салоне;
конденсат на лобовом стекле;
запах гари в салоне.

Радиатор печки для «Круза» изготовлен из алюминия

Замена радиатора печки на «Шевроле-Круз» — далеко не самая простая процедура, но если вы уверены в своих силах, то сможете сделать это, следуя приведённой инструкции:

Загоните автомобиль на эстакаду или смотровую яму.
Остудите двигатель.
Откройте крышку расширительного бачка.
Поместите под радиатор ёмкость для антифриза объёмом не менее 6,5 литра. Для двухлитровых версий необходим объем не менее 10 литров.
Открутите сливной клапан радиатора охлаждения. Он находится в нижней части радиатора.
Слейте всю охлаждающую жидкость.
Снимите уплотнитель ветрозащитной накладки между капотом и стеклом.
Отсоедините от жабо все хомуты крепления проводов и трубок.
Снимите саму накладку. Она держится на болтах и пластиковых защёлках.
Отсоедините провода вентилятора печки и снимите переднюю часть корпуса вентилятора.
Демонтируйте корпус салонного фильтра.
Снимите шланги подачи антифриза в радиатор печки и пароотводящий шланг.
Извлеките старый радиатор.
Установите новый радиатор и снятые узлы в обратном порядке.
Залейте новый антифриз.

По окончании процедуры замены необходимо проверить все соединения и залить новый антифриз в систему охлаждения, а после оценить качество выполненной работы, включив печку.

Со стороны пассажира воздух горячий, а с водительской — холодный

Чаще всего в системе отопления «Шевроле-Круз» ломается тяга заслонки, направляющей поток воздуха через радиатор печки или в обход. Если переключение режима работы отопителя происходит при интенсивной нагрузке на вентилятор печки, сильный поток воздуха воздействует на заслонку, создавая критические нагрузки. В таком случае ломается именно проушина тяги, так как она является наименее прочным местом всей системы. Это приводит к тому, что горячий воздух подаётся только со стороны пассажира. С водительской же стороны поступает непрогретый воздух.

Читать также: Ms124100 19 76

Избежать этой неприятности легко. Достаточно перед включением или выключением обогрева снизить интенсивность обдува или отключить его вовсе. В случае поломки единственным способом восстановить полноценную работоспособность системы отопления является ремонт.

Ремонт привода заслонки в сервисе может обойтись недёшево. Однако владельцы «Шевроле-Круз» нередко прибегают к самостоятельному ремонту с помощью подручных средств. Для починки тяги вам потребуется изготовить или подобрать деталь, которая заменит проушину крепления заслонки.

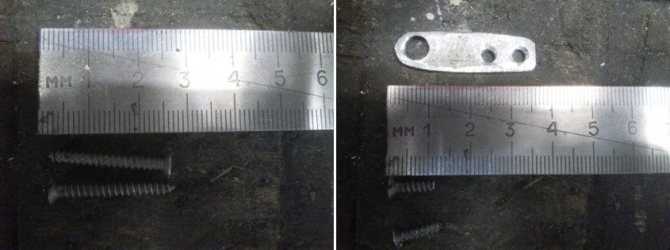

Проушину тяги заслонки владелец «Шевроле-Круз» изготовил самостоятельно

Произведите ремонт, используя изготовленную проушину и следуя инструкции:

Снимите боковую крышку центральной консоли с водительской стороны. Она держится на пластиковых защёлках.

Чтобы добраться до блока отопления, нужно снять обшивку

Подрулевая обшивка держится на болте, шурупах и пластиковых клипсах

Воздуховод пространства для ног крепится шурупом

Воздуховод для ног задних пассажиров установлен враспор

Привод заслонки установлен непосредственно на корпусе печки

Через проделанное отверстие можно рассмотреть сломанную тягу

Небольшой люфт в месте соединения тяги с заслонкой обеспечит свободное движение механизма

Силиконовый герметик сохнет примерно в течение суток

10. Установите обратно остальные демонтированные ранее узлы.

Ремонт заслонки “Шевроле-Круз” — последовательность действий

Сначала открываете кабину

Находите ящичек под блоком светового переключения, открываете и осторожно вытягиваете к себе

Обратите внимание, что защелки-держатели открываются с щелчком, после которого коробочку можно извлекать. Бардачок открывают, крышку демонтируют

Из проема вынимаете световой блок. Это легко сделать вручную, так как он держится на боковых пазах. Не давите чересчур сильно — есть риск сломать пластиковые элементы.

Отключите колодку и ее провода. Извлеките элемент полностью. Далее снимите колодку торпедо (располагается слева от водительского места). Чтобы извлечь ее, потяните на себя накладку до характерных щелчков. С левой деталью процедура такая же. Нижняя при этом держится на 3-7 саморезах. Открутите их торцевой головкой с щеткой-воротком.

После всех этих манипуляций откроется воздуховод. Он крепится на паре 8 болтов. После их снятия, воздуховод “уходит” вниз.

Сервоприводный мотор заслонки печки открутите 5 головкой. Раскалите нож и прорежьте им отверстие над управляющим узлом в пластиковой накладке. Это нужно для доступа к заслонке и тяге. Последнюю можно отремонтировать используя проволоку — самый доступный способ в “домашних” условиях. Она позволяет прикрепить элемент к тяговому обломку.

По окончании ремонта заслонки печки “Шевроле Круз” вырезанный кусочек пластика закрепляется клеем “Момент”. Когда он сцепит элементы, шов обработайте герметиком. На финише соберите торпедо в обратной последовательности. Если дефлекторы выдают холодный воздух, проверьте радиатор. Признаками его поломки служат снижение охлаждающей жидкости без видимых протечек, конденсат на “лобовухе”, запах гари или хладагента в салоне.

Схема системы отопления и принцип ее работы

Подача теплого воздуха в салон «Шевроле Круз» осуществляется следующим образом:

из радиатора охлаждения часть горячей охлаждающей жидкости по двум шлангам попадает в радиатор печки;
воздушный поток, нагнетаемый вентилятором отопителя, проходит сквозь радиатор печки, нагревается и по системе воздуховодов и специальных патрубков подается в определенные места автомобильного салона;
регулируемые заслонки, установленные в воздуховодах, позволяют направлять и регулировать подачу теплого воздуха в ноги водителя и пассажиров, сидящих на передних и задних сиденьях, а также к стеклам и дефлекторам центральной панели.

Распространённые неисправности отопителя «Шевроле Круз»

Следует отметить, что подавляющее большинство поломок на «Шевроле Круз» связано с тягой печной заслонки. Дело в том, что проушина на этой тяге выполнена из дешёвого и очень хрупкого пластика, который на тридцатиградусном морозе легко ломается. В результате возникает несколько неисправностей, перечисленных ниже.

Печка дует только холодным воздухом

Воздуховод на современных автомобилях «Шевроле Круз» после рестайлинга разделён на две секции — левую и правую. Следовательно, для каждой секции имеется своя отопительная заслонка. Управляющих тяг, прикреплённых к этим заслонкам, тоже две. Одна со стороны водителя, вторая — со стороны пассажира.

Если отопитель на «Шевроле Круз» дует только холодным воздухом, значит, тяги на обеих заслонках сломались, они опустились в крайнее нижнее положение, где и остались. По этой причине холодный воздух начинает дуть на ноги как водителю, так и пассажиру, а незначительная часть горячего воздуха идёт на лобовое стекло.

Печка дует холодным и горячим воздухом

Ситуация, когда отопитель «Шевроле Круз» начинает дуть на водителя холодным воздухом, а на пассажира — горячим (или наоборот), наблюдается тогда, если тяга ломается только на одной из отопительных заслонок, в то время как вторая нормально управляется своим сервоприводом. Проблема решается разборкой системы отопления и починкой сломанной тяги.

Читать также: Договор купли продажи самоходной машины 2018 бланк

Течь патрубков на печном радиаторе «Шевроле Круз»

Ещё одной распространённой неисправностью является подтекание патрубков на печном радиаторе «Шевроле Круз». Происходит это из-за того, что качество уплотнительных колец на этих патрубках оставляет желать лучшего. А в условиях сурового отечественного климата эти кольца приходят в негодность буквально за три года. После этого из-под крепёжных хомутов начинает течь охлаждающая жидкость.

Патрубок «Шевроле Круз» потёк из-за изношенного уплотнительного кольца

Для того чтобы увидеть потёки, достаточно просто заглянуть под капот автомобиля. Проблема решается полной заменой уплотнительных колец на всех печных патрубках. Необходимы резиновые кольца, наружный диаметр которых составляет 30 мм, а внутренний — 25 мм. Как правило, такие кольца продаются в наборах. Стоимость одного набора может варьироваться от 300 до 700 рублей.

Резиновые уплотнительные кольца для отопительных патрубков, как правило, продаются в наборах

Ремонт печной заслонки

Перед началом работ определимся с инструментарием и расходными материалами. Вот они:

отвёртка крестовая;
отвёртка с плоским жалом;
нож;
отрезок стальной проволоки (длина — 20 см, диаметр — 4 мм);
дрель электрическая со сверлом на 5 мм;
тюбик клея «Момент».

Последовательность ремонта

Салон автомобиля со стороны водителя открывается. Под блоком переключателей света находится небольшой ящичек. Он открывается полностью, потом аккуратно вытягивается на себя. Пластиковые защёлки, на которых он держится, откроются с характерным щелчком и ящичек можно будет извлечь из ниши.
Крышка бардачка «Шевроле Круз» открывается полностью, затем извлекается из ниши
Через образовавшийся проём аккуратно выдавливается блок переключателей света. Это делается вручную, блок держится только за счёт боковых пазов (но слишком сильно давить не следует, поскольку края у блока пластиковые и могут легко сломаться).
Выдавить переключатель света на «Шевроле Круз» можно через проём бардачка
От блока переключателей отключается колодка с проводами и он полностью снимается.
Переключатель света на «Шевроле Круз» следует отсоединить от колодки с проводами

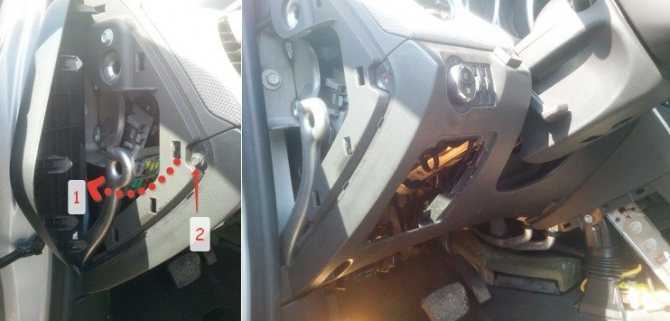

Теперь необходимо снять накладку на торпедо, расположенную с левой стороны от водителя. Эта накладка держится на нескольких пластиковых защёлках. Чтобы они вышли из зацепления, накладку следует аккуратно тянуть на себя до характерных щелчков.
Чтобы снять левую накладку на торпедо «Шевроле Круз» её следует слегка потянуть на себя
Нижняя накладка торпедо держится на трёх саморезах на «7». Их удобно откручивать торцовой головкой с воротком-трещоткой.
Нижняя панель торпедо «Шевроле Круз» держится на трёх саморезах на 7
После снятия нижней накладки торпедо открывается доступ к воздуховоду, который держится на двух болтах на «8». Они откручиваются торцовой головкой, воздуховод смещается вниз.
После откручивания крепежа воздуховод «Шевроле Круз» нужно аккуратно сдвинуть вниз
Теперь с помощью торцовой головки на «5» необходимо открутить мотор сервопривода печной заслонки.
Моторчик сервопривода печной заслонки на «Шевроле Круз» держится на двух болтах на 5
С помощью раскалённого ножа в пластиковой накладке над блоком управления климат-контролем прорезается небольшое отверстие так, как это показано на фото ниже. Открывается доступ к заслонке и к сломанной тяге.

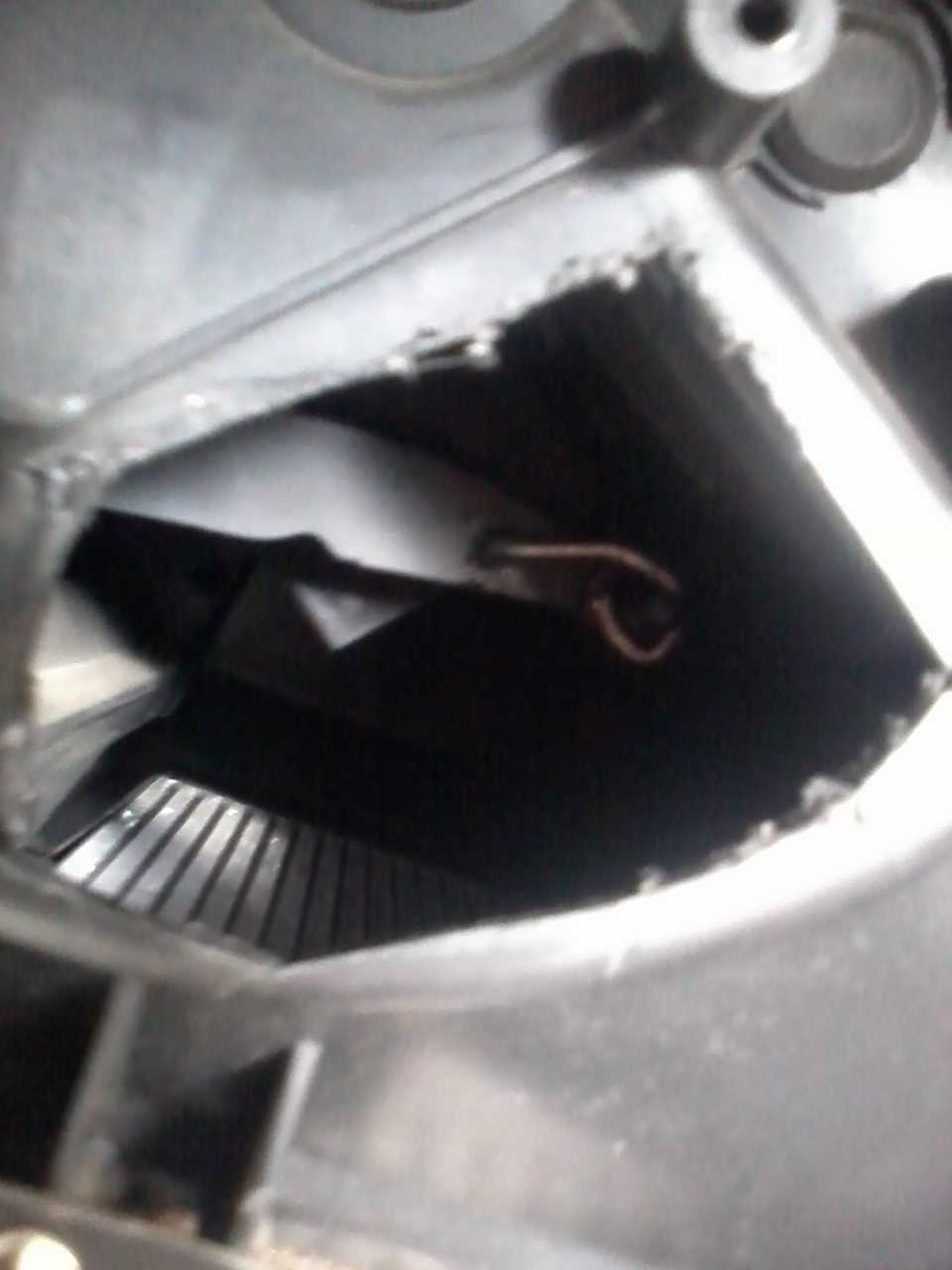

В ремонтном отверстии на «Шевроле Круз» хорошо видна сломанная тяга и заслонка
Задачу ремонта сломанной тяги каждый автомобилист решает по-своему. Самый популярный выход из положения — обычная стальная проволока, с помощью которой заслонка крепится к обломку тяги так, как это показано на фото.
Самый простой способ ремонта тяги «Шевроле Круз» — кусок стальной проволоки
Возможен и второй вариант: в обломке тяги с помощью электродрели высверливается пара отверстий, на них устанавливается стальная накладка и прикручивается двумя болтами. Этот вариант считается более надёжным, хотя и отнимает гораздо больше времени.
Многие автолюбители ремонтируют тягу «Шевроле Круз» с помощью стальных накладок
По окончании ремонта тяги ранее вырезанный фрагмент пластиковой накладки возвращается на место и приклеивается «Моментом». После схватывания клея образовавшийся шов покрывается дополнительным слоем тёмного герметика.

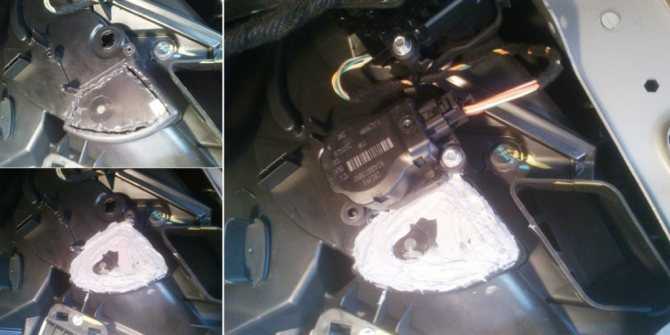

По окончании ремонта тяги «Шевроле Круз» отверстие заделывается с помощью клея «Момент» и герметика
Сборка торпедо производится в обратном порядке.

Не работает печка на Шевроле Круз

Работа «печки» (отопителя салона), у многих обладателей легкового автомобиля Шевроле Круз (Chevrolet Cruze), вызывает достаточно много нареканий, связанных с возникновением не штатных ситуаций, приводящих к повышенной или пониженной температуре внутри салона. Самой распространённой неисправностью бывает поломка рычага, при помощи которого производится управление заслонкой воздуховода, подающего воздух к ногам водителя. После этой поломки, заслонка чаще всего остаётся в положении, когда в ноги водителя подаётся только холодный воздух, а весь поток горячего воздуха идёт к ногам переднего пассажира, который тоже испытывает определённые неудобства.

Есть два варианта для того, чтобы добраться до сломанного рычага управления данной заслонкой и отремонтировать его. В первом случае, Вам придётся полностью разобрать переднюю панель автомобиля вместе с консолью, а во втором случае, разбирается только нижняя часть передней панели со стороны водителя, для того чтобы добраться до корпуса «печки», в котором придётся вырезать отверстие, открывающее доступ к этому рычагу. Оба способа достаточно подробно описаны и при желании можно найти эти сайты в интернете.

Учитывая то, что на автомобиле Шевроле Круз, все заслонки направления воздушных потоков отопителя салона приводятся в действие при помощи электродвигателей, которые управляются электронным блоком, иногда возникают проблемы связанные с тем, что заслонки перестают реагировать на действия водителя с органами управления системой обогрева, вентиляции и климат-контроля салона. Во многих случаях, данные «глюки» электроники устраняются путём снятия на пару минут минусовой клеммы аккумуляторной батарее.

Если, при прогретом двигателе автомобиля, при включении в работу «печки» из дефлекторов в салон поступает только холодный воздух, то необходимо проверить исправность системы охлаждения, от которой будет зависеть температура охлаждающей жидкости, поступающей в радиатор отопителя салона.

В первую очередь проверяют уровень охлаждающей жидкости в расширительном бачке системы охлаждения на холодном двигателе, который должен быть не ниже отметки min. Затем необходимо убедиться, что нормально работает термостат, вовремя переключая циркуляцию антифриза с малого на большой круг циркуляции. А также выяснить, создаётся ли избыточное давление в системе охлаждения двигателя при его прогреве, которое во многом зависит от герметичности клапана крышки расширительного бачка. Ведь если давления в системе охлаждения не будет, то циркуляция антифриза через радиатор отопителя будет очень слабой, что естественно вызовет недостаток тепла в салоне автомобиля.

Процесс ремонта вентилятора печки Chevrolet Cruze

Останавливаем и глушим авто.
Открываем капот и отсоединяем клемму «-» от АКБ.

Открываем дверцу бардачка и убираем все из ящика.

Извлекаем ограничитель хода вещевого ящика. Ограничитель следует поддеть и вытянуть его на себя. Извлекаем такой же ограничитель на противоположной стороне.

Отсоединяем крепление лифта, предварительно опустив вещевой ящик.

Снимаем вещевой ящик с петель. Петли соединяются парой пальцев. На конце каждого пальца есть зажим-елочка. Палец получится вытянуть, только когда елочка сжата.

Снимаем правую боковую заглушку торпедо. Она держится на защелках. Заглушку получится снять только при открытой двери.

Откручиваем потайной болтик облицовочной панели. Болтик прикрыт боковой заглушкой.

Демонтируем облицовочную панель, предварительно выкрутив 4 болта. Нужна головка на 7. Помимо болтов панель крепится фиксаторами, так что придется приложить силу.
