Как поднять фары на ваз 2112 своими руками

Проверка работоспособности фар

Перед началом проверки

Перед проверкой фар рекомендуется проверить правильность установки предохранителей, состояние проводов и контактов, а также уровень заряда аккумуляторной батареи.

Проверка фар ближнего света

Для проверки фар ближнего света необходимо включить зажигание и проверить включение ламп на приборной панели. Затем нужно выйти из автомобиля и включить ближний свет. При этом на земле должно быть отчетливо видно рисунок двух овалов. Если рисунок не отображается, то необходимо проверить фары и регулировку ближнего света.

Проверка фар дальнего света

Для проверки фар дальнего света необходимо следующее: подать команду на переключение на дальний свет и проверить включение ламп на приборной панели. Затем нужно выйти из автомобиля и включить дальний свет. При этом должны быть отчетливо видны овалы, не превышающие 1,5 метра в высоту и 2,5 метра в ширину на расстоянии 25 метров. Если овалы не отображаются или выходят за пределы допустимых значений, то необходимо проверить фары и регулировку дальнего света.

Проверка работоспособности указателей поворота и дальнего света

Необходимо убедиться в правильной работе указателей поворота и их визуальной индикации на приборной панели, а также в работоспособности переключателя дальнего света. Если есть неполадки, то необходимо проверить электрическую цепь, а также провести диагностику и ремонт системы управления.

Какие фары для ВАЗ-2110 лучше и проще в регулировке

Никто не может ответить на этот вопрос наверняка, поскольку конструкция оптики отечественного и немецкого производителя различна. И там, и там есть свои плюсы и минусы. Немецкие фары стоят рублей на 200-300 дешевле, а за фары Киржач просят в среднем 2,7 — 3 тысячи рублей. Однако, дело здесь вовсе не в цене:

1. Фары Киржач конструктивно имеют линзованный блок для ближнего света. С одной стороны, это хорошо, поскольку поток света более сконцентрирован и теоретически должен лучше регулироваться. Тем не менее отечественный рассеиватель не даёт использовать весь потенциал линзы. Это сказывается на освещении в непогоду (туман, снег, дождь). Лампа ближнего света имеет классический рефлектор.
2. Немецкие бошевские фары получили рефлекторы ламп ближнего и дальнего света, никаких линз не имеют, но качество рассеивателя гораздо выше отечественного. Световой пучок ближнего света не такой сфокусированный, как в фарах Киржач, но уровень освещённости, особенно в сложных условиях, гораздо выше.

Что же касается процесса регулировки угла светового потока, то он ничем не отличается для фар обоих производителей и может быть выполнен как с применением специального стенда-экрана на СТО, так и в гаражно-полевых условиях своими руками.

Важность регулировки

Если фары светят ниже и ближе, ездить с таким светом просто опасно.

Выехал на ровный участок дороги, выставил обе фары так, чтобы «мне было лучше видно», и дело с концом. На самом деле такой подход в корне не верный и опасный. Такие водители не учитывают, что даже ближним светом фар можно сильно ослепить встречного водителя, а это грозит для него если не аварией, то потерей контроля над автомобилем минимум на 20-40 секунд.

Теперь посчитайте, какое расстояние проезжает автомобиль за это время на скорости 60 км/ч и учтите, что все эти сотни метров водитель проезжает практически вслепую. А если скорость встречной машины 120 и впереди помеха, пешеход или крутой поворот?

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

• отечественного производства, так называемые фары Киржач;
• импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы дальнего света установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана . Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

• главный цилиндр, закреплённый на приборной панели;
• исполнительные цилиндры, смонтированные на блок-фарах;
• соединительные трубопроводы, которые фиксируются с помощью хомутов;
• рабочая жидкость повышенной морозостойкости.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.

Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

• «2105-3718010» — для ВАЗ 2105—2107;
• «2108-3718010» — для ВАЗ 2108—21099;
• «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
• «2114-3718010» — для ВАЗ 2113—2115;
• «21213-3718010» — для 21213 «Нива».

Как правильно отрегулировать фары на ВАЗ 2110 и 2112 своими руками

Регулировка фар ВАЗ 2110 требуется для обеспечения оптимального угла светового потока и улучшения видимости при плохих погодных условиях. Оптика с нарушенными углами снижает яркость освещения обочины и дороги перед автомобилем. Высоко поднятый луч может ослепить встречного автовладельца и привести к серьезному ДТП.

Когда нужна регулировка

Корректировка положения рефлектора требуется в следующих случаях:

• луч дальнего и ближнего света направлен слишком низко или высоко;
• основное пятно направлено в сторону обочины или встречного транспорта.

Проверка и корректировка фонарей понадобится после замены лампочек, затяжной поездки по разбитому участку дороги или небольшого ДТП.

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

1. На станции технического обслуживания с помощью специального прибора.
2. Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

1. Помыть кузов на мойке.
2. Накачать колеса в соответствии с указаниями на стойке водителя или двери.
3. Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
4. Наполнить полный бак топливом.
5. Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
6. Приготовить необходимые инструменты.

Процесс регулировки

Чтобы повысить точность, следует дополнительно приготовить инструменты:

• строительный уровень;
• плотную ткань или картон;
• средство для мытья окон;
• перчатки;
• противооткатные башмаки;
• чистые салфетки.

Уровнем можно определить положение кузова и существенно повысить качество настройки. Перед корректировкой нужно помыть фару средством для окон и насухо протереть салфетками.

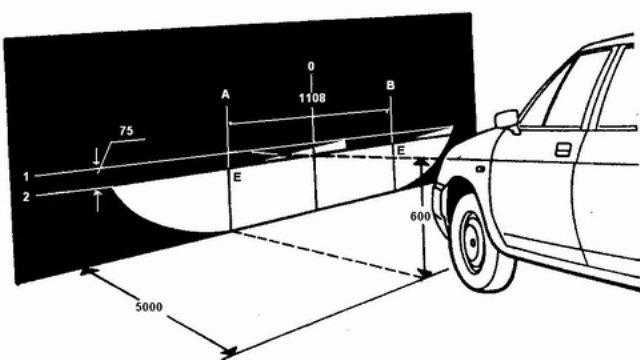

1. Установить машину на площадку. Расстояние от стены должно быть равно 5 метрам.
2. Уложить груз на место водителя или посадить на него помощника.
3. Покачать кузов для расслабления сайлентблоков и пружин.
4. Проверить уклон кузова уровнем.
5. Установить электрокорректор в нулевое положение.
6. На стене отметить центр машины вертикальной линией.
7. Нанести линии А и В на расстоянии 1108 мм.
8. Начертить отметку высоты в 60 см горизонтальным пунктиром.
9. Отступить от основного горизонтального обозначения на 75 мм вниз и провести жирную линию.

Четкие отметки на стене увеличат точность фар в процессе работ.

Для корректировки пучка нельзя использовать гидрокорректор: он должен находиться на отметке 0. Все настройки проводятся вручную, специальными винтами, встроенными в корпус фары.

Поднять фары на ВАЗ можно с помощью винта, который находится около радиаторной решетки. Чтобы повернуть рефлектор влево или вправо, крутят пластиковую рукоятку, которая расположена около крыла.

Если винт идет туго, то нужно выкрутить его до упора, нанести каплю масла и закрутить обратно. При повороте ручек нельзя прикладывать силу: это приведет к поломке рефлектора или нарушит угол штока.

• заглушить двигатель ВАЗа;
• включить свет;
• накрыть одну фару картоном;
• с помощью ручек выставить пучок фар по схеме;
• откорректировать второй фонарь ВАЗа.

При правильной корректировке светотеневая линия должна совпадать с основной горизонтальной отметкой, а места перехода линии в галку – упираться в точки А и В. Регулировка считается оконченной, если фары светят в соответствии графиком и не дают засветок за пределы отметок.

Модернизация

С завода на ВАЗ 2112 и ВАЗ 2110 устанавливается 2 типа фонарей:

Российский фонарь легко отличить по встроенной линзе в ближнем модуле. На немецкой фаре используется рефлектор.

Автовладельцы ВАЗ часто устанавливают фары от Bosch из-за широкого пучка и лучшей освещенности во время сумерек, дождя, тумана. Собирающая линза в фаре от «Киржач» светит кучно и недостаточно затрагивает обочину.

Модернизировать свет и улучшить обзор в ночное время можно с помощью монтажа оптики от Bosch и правильной ее настройки по схеме.

Своевременная корректировка угла света в ВАЗ поможет хорошо ориентироваться на темных участках трассы, не мешать водителям встречного потока и без проблем пройти ежегодный техосмотр.

Регулировка фар ВАЗ 2110 своими руками

Наверное, ни для кого не секрет, что очень много аварий происходит в темное время суток и подавляющее большинство из них, так или иначе, связаны с плохой видимостью, неправильной настройкой головного света или плохо отрегулированными фарами.

Большинство современных автомобилей оборудованы электронными регулировщиками, которые самостоятельно, без участия водителя производят автокоррекцию фар в зависимости от загруженности, накачки шин и прочих факторов. Правильная регулировка фар исключит возможность ослепления встречных автомобилей во время движении в темное время суток, позволит своевременно обнаружить любое препятствие и дорожные знака. В случае если в автомобиле отсутствует авторегулировка фар ответственность ложится на самого автовладельца, именно ему необходимо будет следить за тем как настроены осветительные приборы. Проще всего отправиться на СТО, где регулировка света фар происходит быстро и точно. Однако такой вариант не всегда по карману, да и не везде есть СТО, к примеру, в небольших поселках такого сервиса нет, поэтому многие водители задаются вопросом, как отрегулировать фары в домашних условиях. Сегодня я расскажу как делается регулировка фар на примере ВАЗ 2110, благодаря настройке вы сможете добиться максимально эффективной производительности осветительных приборов, а также избежать ослепления автомобилистов, которые движутся по встречной полосе.

Прежде чем приступить к регулировке необходимо произвести подготовительные работы. От того насколько качественно они будут выполнены в большей степени зависит точность регулировки.

1. Тщательно вымойте фары. Нередко загрязнения линз не позволяют световому потоку пробиться наружу.
2. В некоторых случаях причиной рассеянного или слабого света становятся дефекты стекла фар. Чтобы выявить повреждения нужно после помывки произвести внимательный осмотр поверхности стекла, обнаружив сколы или трещины — замените стекло.
3. При необходимости внимательно осмотрите отражатель на предмет повреждений или нарушений, замените отражатель если он имеет дефекты.
4. Для того чтобы усилить световой поток можно установить галогеновые лампы или еще лучше установить ксенон на ВАЗ 2110 (как это сделать читайте в моих предыдущих статьях).

Регулировка света фар производится в идеальных условиях приближенным к тем, которые на СТО. Автомобиль должен быть полностью укомплектован (бак заправлен, запаска, давление в шинах должно быть таким как указано в руководстве по эксплуатации ВАЗ 2110).

Регулировка фар ВАЗ 2110 — пошаговое руководство

1. Найдите абсолютно ровную площадку, возле которой будет гладкая стена, чтобы свет фар падал на нее под углом 90°.
2. Установите автомобиль на расстоянии 5 м от стены.
3. Вам понадобится помощник, который будет выполнять «вашу» роль, сидя на водительском сидении водителя, его вес должен соответствовать вашему. Как вариант можете использовать мешки с песком.

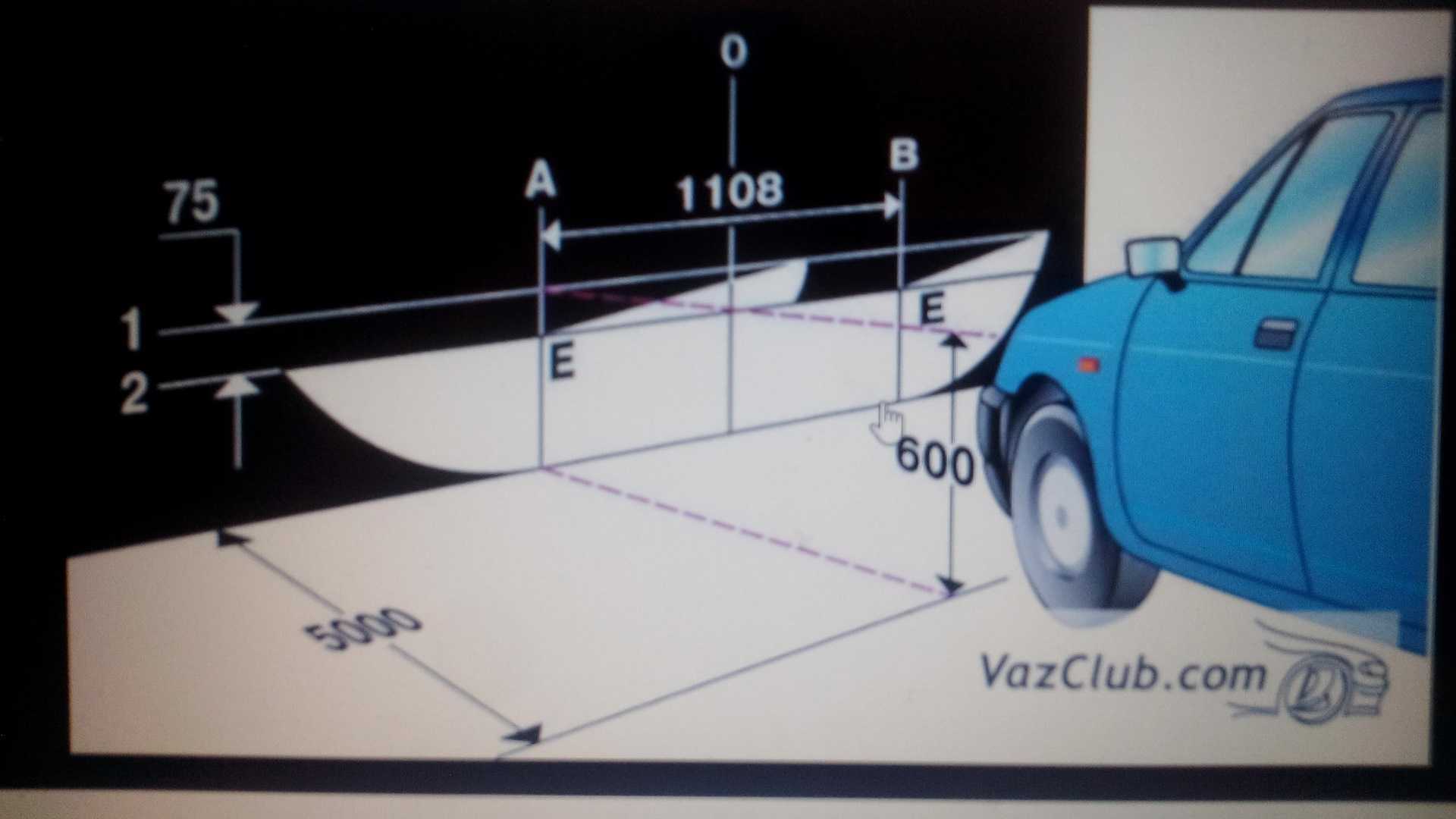

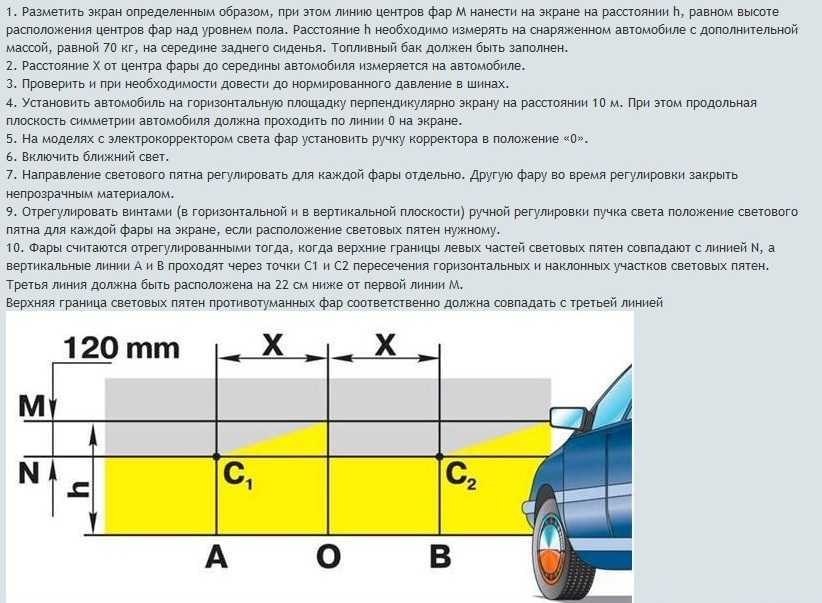

На импровизированном экране начертите такой рисунок см. фото.

4. Вертикальные линии: осевая О, А и В, должны прийти через точки Е, они соответствуют центру каждой из фар.
5. Линии должны проходить симметрично по отношению к осевой линии машины.
6. Проведите еще одну линию на высоте, которая соответствует расстоянию середине фар (мерять от пола), а немного ниже, на 65 мм проведите вторую линию, которая соответствует центрам световых пятен.

Если на вашем авто есть гидрокорректор фар, установите его ручку расположенную на приборной панели в положение, которое соответствует нагрузке автомобиля ВАЗ 2110 с одним водителем.
Теперь включите ближний свет фар и поочередно, начиная с правой фары (левую в это время необходимо закрыть куском плотной ткани или картоном. Регулировка света фар ВАЗ 2110 приводится посредством регулировочных винтов (см. фото.) 1 и 2.

Регулировка фар ВАЗ 2110 своими руками

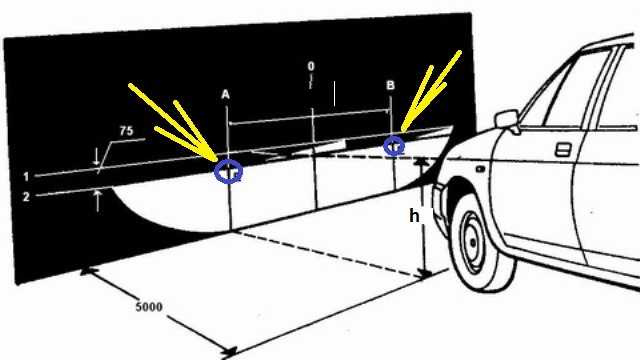

У вас должно получиться следующее: верхняя граница световых пятен совпадает с линией 2, при этом точки пересечения наклонного и горизонтального участков световых пятен совпадают с точками Е.

Если у вас вышло как показано на фото, значит — регулировка фар у вас получилась, если же нет, начните сначала, и попробуйте отрегулировать фары повторно.

Снятие и замена

Снимаем минусовой вывод АКБ. Нажав на фиксатор, поворачиваем гидрокорректор к себе, вынимаем. Сняв уплотнительное кольцо в корпусе фары, установив на его место новое, вставляем в него электрокорректор. Точно так же вынимаем гидрокорректор другой фары и заменяем его на электрокорректор.

Уже в салоне отсоединяем переключатель, к которому подключен гидрокорректор, присоединяем с помощью проводов электрокорректор.

Таким образом, новый корректор установлен и сможет выполнять свои обязанности на ВАЗ 2110 более четко. Практически все, кто поменял гидрокорректор на электрокорректор довольны его работой больше, чем предыдущим корректором, который ведет себя более «нежно», часто непредсказуемо.

Блок: 7/7 | Кол-во символов: 707

Кол-во блоков: 21 | Общее кол-во символов: 28420

Количество использованных доноров: 6

Информация по каждому донору:

1. https://Kuzov.ru/remont/fary-vaz-2110: использовано 2 блоков из 5, кол-во символов 1688 (6%)
2. https://avtozam.com/vaz/2110/regulirovka-far-vaz2110/: использовано 4 блоков из 7, кол-во символов 10106 (36%)
3. https://vazweb.ru/desyatka/osveshchenie/regulirovka-far.html: использовано 7 блоков из 7, кол-во символов 5302 (19%)
4. https://luxvaz.ru/vaz-2110/113-regulirovka-far.html: использовано 3 блоков из 4, кол-во символов 4710 (17%)
5. https://za-rulem.org/tuning/optica/regulirovka-far-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 4852 (17%)
6. https://Vaz-Russia.com/remont-vaz-2110/regulirovka-far-na-vaz-2110-vaz-2111-vaz-2112.html: использовано 1 блоков из 2, кол-во символов 1762 (6%)

Как отрегулировать фары ВАЗ 2110 без разборки

Настройка фар ВАЗ проводится без снятия с автомобиля. Процедуру настройки можно провести самостоятельно, если есть место, где расположить автомобиль: ровная площадка и контрольный экран (стенд)

Обратите внимание, в случае повреждения или наличия дефектов на фарах, прежде чем начать регулировку, их демонтируют. Далее, устранив неисправность, оптику устанавливают на место. Перед тем, как регулировать фары ВАЗ 2110, также проводят некоторые подготовительные  работы:

Перед тем, как регулировать фары ВАЗ 2110, также проводят некоторые подготовительные  работы:

• удалить загрязнения с внешней поверхности фар (следы от насекомых, налет пыли и др.);
• проверка работы корректирующего устройства;
• визуально необходимо осмотреть стекла рассеивателя на предмет царапин и помутнений (если таковые имеются, провести полировку фар специальными инструментами и материалами);
• проверить внешнее состояние поверхностей отражателя и линз (трещины, отслоения и др.);
• при необходимости, провести замену лам дальнего и ближнего света (длительная эксплуатация, дефекты и т.п.);
• загрузить автомобиль до требуемой нормы, проверить и выровнять давление в шинах, полностью заполнить топливный бак и остальные заправочные емкости.

После подготовки, можно переходить к регулировкам.  Хотя на ВАЗ 2110 регулировка фар своими руками не является сложной процедурой, перед тем как настроить фары, необходимо ознакомиться с инструкциями по регулировке. Также необходимо выполнить нанесение на экран горизонтальных и вертикальных линий параллельных и вертикальных  относительно друг друга.

Чтобы  отрегулировать фары и улучшить свет фар на ВАЗ 2110, потребуется:

• установить машину на ровной площадке на расстоянии 5-и метров от установленного измерительного шаблона (экрана, стенда);
• автомобиль по отношению к шаблону должен стоять под прямым углом;
• нагрузить автомобиль, посадив на водительское сидение помощника, вес которого должен совпадать с весом водителя, либо на водительское сидение положить груз с таким же весом.
• для установки пружин подвески и амортизаторов в рабочее (нейтральное) положение, качнуть автомобиль;
• приступить к нанесению схемы (согласно инструкции) на контрольный шаблон, экран, стенд;
• провести на шаблоне три вертикальных линии, симметричные оси автомобиля (О-линия соответствует оси автомобиля, Е-метки середины передних фар, А, В — линии соответствуют центрам ламп, расстояние между которыми составляет 1108 мм);
• сделать замеры расстояния от середины передней оптики до основания площадки, норма – 600 миллиметров;
• на расстоянии 600 миллиметров от основания пола начертить на стенде (стене, экране) первую горизонтальную линию;
• параллельно первой линии, начерченной ранее, ниже от нее на 75миллиметров начертить вторую линию (линию «световых пятен»);

• при наличии корректора фар, включить ручку регулятора в положение «минимальной загрузки», то есть без дополнительного веса водителя;

  Открыв капот и включив оптику в режиме ближнего света, по очереди закрыть одну из фар, перекрыв свет плотным картоном либо другим подходящим материалом.

• приступить к регулировке света на открытой фаре путем вращения регулировочных стержней (винтов);
• фару регулируем до нужного результата (предел «светового пятна» должен лежать на второй линии, находящейся ниже от первой на 75 миллиметров, точка соединения наклонного и  горизонтального сегмента «светового пятна» должны совпадать с Е-меткой середины передней фары);
• приступить к регулировке второй фары (по аналогии с первой).

Кстати, некоторые владельцы сознательно приподнимают правую фару немного выше и сдвигают световой пучок правее, чтобы лучше высвечивать правую обочину ночью при езде по трассе

Данный прием можно практиковать, однако важно убедиться, что не происходит ослепления встречных водителей

Также, максимального эффекта освещения обочины от головной оптики все равно не добиться.  Для получения ощутимого результата оптимально установить на автомобиль противотуманные фары, после чего выполнить их регулировку.

Еще добавим, что для увеличения срока службы ламп и самих фар ВАЗ 2110 рекомендуется поставить на машину ДХО. Это позволит снизить нагрузку с фар в светлое время суток, а также при активной езде по трассе.

Очистка фар от загрязнения

Почему важно очищать фары ВАЗ 2112?

Загрязнение фар может значительно снизить качество освещения дороги и безопасность водителя и пассажиров. В темное время суток плохо очищенные фары могут ослабить видимость на дороге.

Как правильно очистить фары ВАЗ 2112?

Перед очисткой фар, необходимо изучить материал, из которого они изготовлены — стекло или пластик. Для очистки стеклянных фар можно использовать обычное мыло и воду, а пластиковые фары могут повреждаться от сильных химических веществ.

Очистка фар ВАЗ 2112 может производиться следующими методами:

• Мыло и вода: Нанесите небольшое количество жидкого мыла на ткань или губку, чуть смочите и начните очищать поверхность фар. Затем промойте обильно водой и высушите тканью.
• Специальные средства: Для пластиковых фар можно использовать специальные средства для очистки, которые можно приобрести в магазине автозапчастей.
• Паста и полировка: Если фары очень сильно загрязнены, можно использовать комплект для полировки фар, который поможет убрать окисленный слой и восстановить прозрачность.

Как часто нужно очищать фары ВАЗ 2112?

В зависимости от условий эксплуатации, загрязнение фар может накапливаться быстрее или медленнее. В среднем, рекомендуется очищать фары не реже, чем один раз в месяц, чтобы сохранить их прозрачность и качество освещения.

Ремонт гидрокорректора фар ваз 2110

Корректировать световой пучок случается довольно часто, особенно когда сильно загружен багажник автомобиля, свет бьет прямо в глаза водителей автомобилей, движущихся на встречу вам. Если отражатель опустился, а регулировка не работает — наша инструкция поможет вам починить гидрокорректор фар ваз 2110, ремонт займет совсем немного времени.

Ваз 2110 фары Киржач – ремонт гидрокорректора

• Откручиваем крепеж фар и снимаем их;
• Разбираем фары: аккуратно снимаем стекла, затем металлические скрепки (6 штук);
• При помощи ножа очищаем стекла от герметика;
• Срезаем выпуклый профиль (в форме буквы П) на стекле;
• Откручиваем саморезы (их 3) с оборотной стороны;
• Вынимаем бумажный отражатель;
• Рядом с отверстием гидрокорректора внутри корпуса осветителя располагается пружинка, которую надо снять;
• Те же действия производим с двумя розочками из пластика от двух «вертушек», крепящих отражатель.

Сломанная железная защелка гидрокорректора

Резиновая прокладка на замену сломанной защелки

• В итоге велика вероятность, снова пережать корректор;
• Правильное решение — улучшить крепление, вставив шплинт из твердой проволоки между лепестками пластмассовой штуки.

Для ваз 2110 ремонт гидрокорректора фар закончен. Собираем фары в последовательности обратной разборке. Предварительно очищаем старый герметик, затем наносим новый.

Второй способ ремонта

• На винтах регулировки нарезаем резьбу (метрическая 3);
• Закручиваем их в сам осветитель, затем одеваем шайбы;
• Вынимаем пластиковые крепления;
• Надеваем планку с расположенными на ней модулями дальнего света и ближнего;
• Сверху надеваем: шайбу, на шайбу-пружину, поверх пружины еще шайбу. Рекомендуется использование контргайки;
• Закручиваем все;
• Фиксируем конструкцию при помощи анаэробного герметика.

Ремонт осветителя без его разборки

Особо ловким можно попробовать шарик на конце «крутилки» защелкнуть в пластмассу без снятия стекла через отверстия для смены лампочек с обратной стороны детали осветителя. Для этого:

1. Сверлим отверстие напротив пластмассовой защелки сверху фары.
2. Вставляем в отверстие отвертку.
3. Защелкиваем на шарик регулятора цангу.
4. Заклеиваем просверленное отверстие.
5. Берем одну навесную петлю от мебельного шкафа на каждый вырванный узел в корректоре. На петлях 5-6 см длиной есть отверстия для крепления к шкафу и продолговатый вырез сверху с отверстием, на который он цепляется.
6. Аккуратно заводим навес в прорезь на винте регулировки.
7. Сдвигаем винт, чтобы прорезь очутилась в узкой части навеса.
8. Поддерживая навес, выворачиваем винт с усилием до упора Так зажимается и фиксируется навес, который нужно расположить в горизонтальной плоскости.
9. Электродрелью со сверлом на 3мм делаем в металлическом основании осветителя отверстие в том месте, где на навесе есть отверстие.
10. Заворачиваем туда не очень длинный саморез, чтобы он не уперся в отражатель дальнего света. Данная прорезь закрепит регулировочный винт надежно, а сломать ее не получится.

Подготовительные работы, что необходимо приобрести для установки противотуманных фар

В принципе можно приобрести уже готовый комплект вместе с проводами, однако многие автолюбители считают, что при покупке всех элементов отдельно, существенно возрастает количество вариантов монтажа. К тому же, все это обойдется намного дешевле. Итак, необходимо приобрести:

1. Комплект фар.
2. Реле.
3. Клавишу с желтым индикатором.
4. Рамки фар.
5. Пластиковые колодки.
6. Провода. Желательно приобрести их в магазине электрооборудования. При этом, лучше покупать 2 медные жилы с 2-ной изоляцией (к примеру, ШВВП-2). Оптимальным будет сечение 0.5 миллиметров, однако при желании установить лампы большей мощности, возьмите 0.75.
7. Узкие, а также широкие клеммы, так называемые «мама/папа». Лучше не покупать их вместе с проводами. Монтаж будет более удобным, если данные клеммы обжимать с помощью пассатижей уже на соединениях вмонтированных проводов.
8. Клемму для монтажа на «массу».

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

1. На станции технического обслуживания с помощью специального прибора.
2. Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

1. Помыть кузов на мойке.
2. Накачать колеса в соответствии с указаниями на стойке водителя или двери.
3. Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
4. Наполнить полный бак топливом.
5. Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
6. Приготовить необходимые инструменты.

При постановке ВАЗа на ровную площадку стоит использовать подкладки под колеса или специальные башмаки. Установка ручного тормоза изменяет угол кузова и негативно сказывается на корректировке оптики.

Самостоятельная регулировка

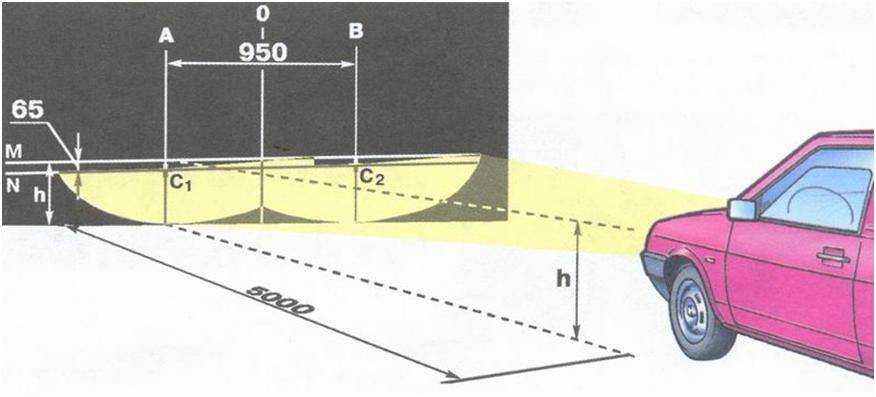

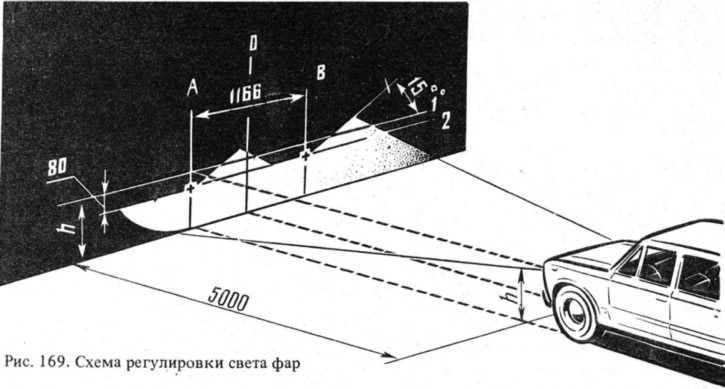

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
3. Отъедьте от стены на 5 метров.
4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.

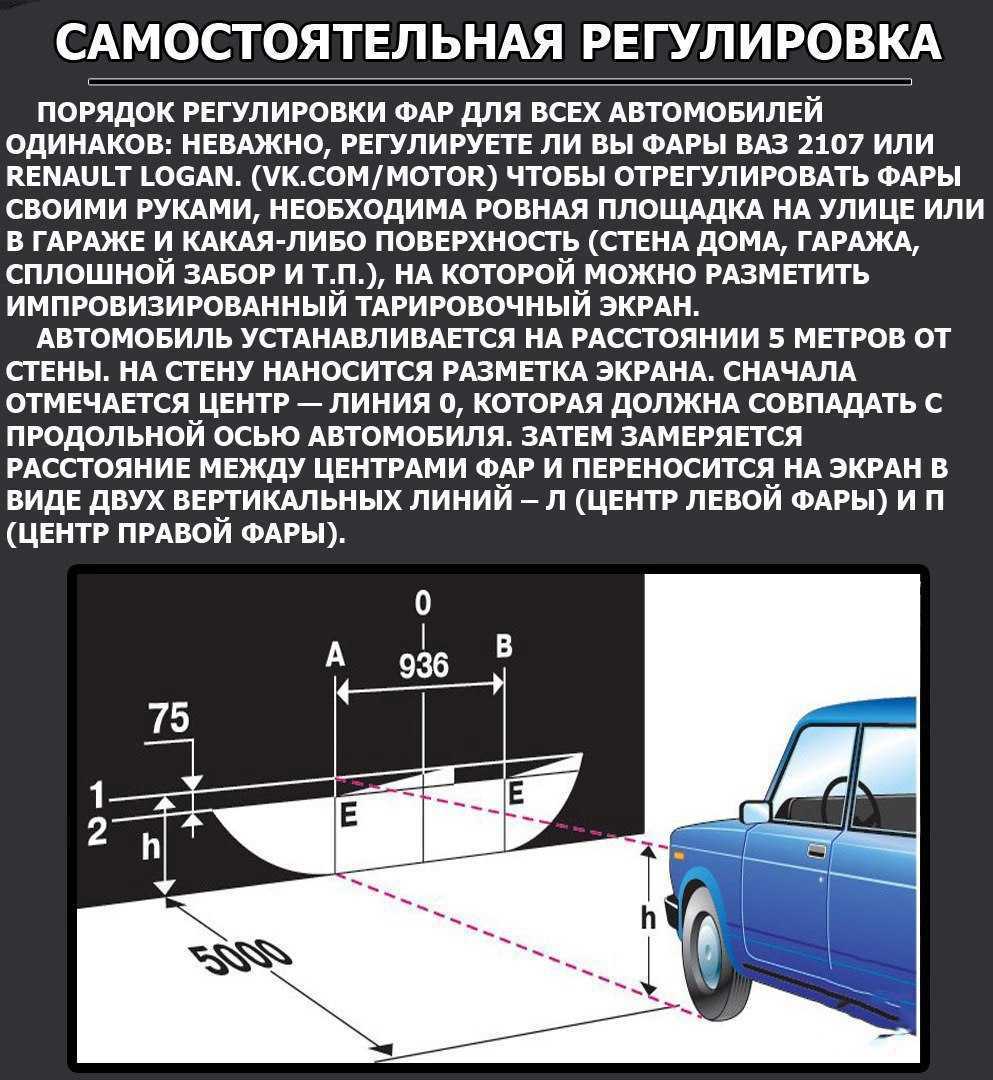

5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
11. Теперь включите оптику в режим ближнего света.
12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
13. Крутите винты регулировки для достижения нужного результата.
14. Первой регулируют правую фару, а затем левую.
15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Самое сложное в самостоятельное регулировке — это поиск идеально ровной площадки и стенки. Такие есть далеко не в каждом гараже. А проводить выравнивание пола и стены ради процедуры такого рода вряд ли кто-то захочет.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

 Загрузка …

Полное описание процесса регулировки фары автомобиля

Несомненно, регулировку фар лучше доверить специалистам, работающим на станции технического обслуживания. Однако минус такого варианта в том, что за данный процесс, как за тот или иной, необходимо заплатить установленную сумму денег. Но есть и плюс этого метода – работники СТО обладают профессиональным оборудованием, которое позволит качественно и грамотно настроить работу фар вашего автомобиля.

В случае, если вы не располагаете необходимыми средствами или хотите сэкономить на данной процедуре, можно выполнить регулировку своими силами. Ниже указаны действия, необходимые для этого процесса.

Подготовка автомобиля. Чтобы правильно настроить сигнальные фонари, транспортное средство, в любом случае, подлежит базовой подготовке, которая состоит из нескольких несложных действий. Для начала необходимо очистить от пятен и загрязнений головную оптику, а затем пройтись по ним сухой чистой ветошью. Поверхность отражателей и линз должна быть без дефектов, так как они затрудняют корректное формирование светового потока. У шин должно быть идентичное давление и размер, которое можно найти в инструкции по использованию автомобиля, так же там будут указаны советы и рекомендации от изготовителя. Потребуется заполнить топливный бак специальной смесью хотя бы на 50%. Так же вес автомобиля должен быть таким же, как и при его ежедневном использовании

Однако необходимо обратить внимание, чтобы на какой-либо оси не было перегруза

Организация площадки.

Необходимо найти и подготовить идеально ровную горизонтальную площадь для автомобиля, чтобы процесс регулирования был произведен безошибочно. Чтобы обеспечить вспомогательную фиксацию автомобиля необходимо добавить противооткатные «башмаки» (упоры) под колеса.

Приготовление главного экрана.

Ровная стена будет идеальным средством для размещения схемы регулировки автомобильных фар, но так же отлично подойдут ворота от гаража или же лист фанеры.

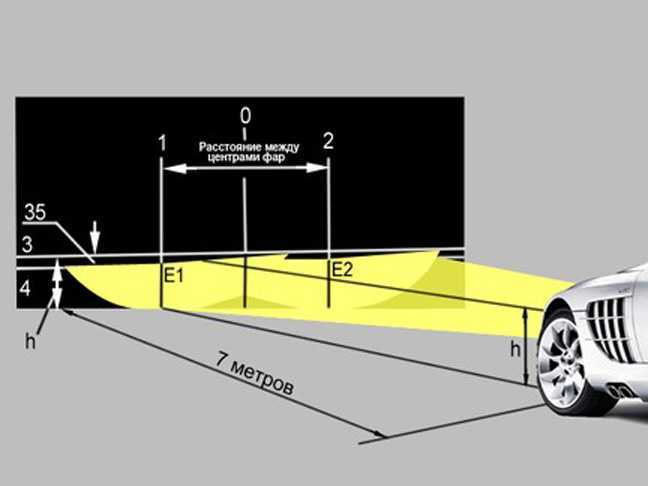

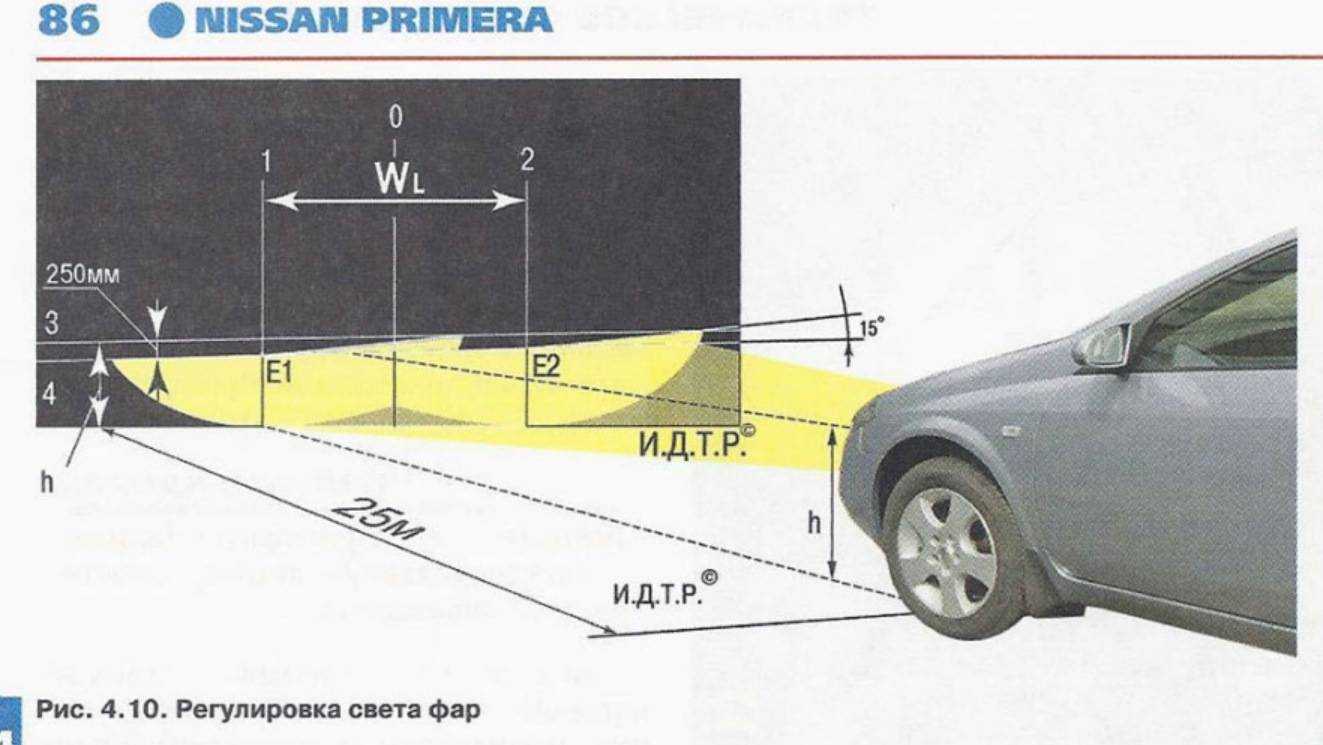

Порядок установки схемы регулировки корректора своими руками

• Необходимо подъехать на автомобиле вплотную к стене;
• Обозначается на стене центр самой машины;
• Затем двумя точками отмечается центральная ось каждой лампы;
• Отъехав от экрана на автомобиле на расстояние 7,5 метров, через три заданные точки необходимо провести три вертикальные линии, назовем их «А», «О», «В»;
• Затем проведите горизонтальную линию на стене под номером «1», которая будет соединять точки центра ламп;
• Горизонтальная линия под номером «2» будет располагаться на 5-7,5 см ниже первой;
• Точки, обозначенные буквой «Е», показывают пересечение линий «В» и «А» с прямой под номером «2».

Регулирование автомобильных фар.

Вот мы и перешли к ключевому этапу в нашем процессе. Несмотря на кажущуюся сложность такого действия, это один из самых простых этапов, даже для тех, кто впервые с этим сталкивается. Итак, перечень необходимых действий:

• Для начала включаем ближний свет;
• Одну из фар необходимо закрыть каким-нибудь плотным материалом или чем-либо подобным, что есть у вас в арсенале;
• Для корректировки светового потока таким образом, чтобы точка, находящаяся в центре верхней границы, совпала с точками обозначенными буквой «Е» на нашей схеме, необходимо воспользоваться регулировочными винтами, они обычно находятся на внутренней стороне фар;
• Другая фара регулируется таким же образом.

Из всего вышеописанного можно сделать вывод, что регулировка фары своми руками является простым процеесомо, для этой процедуры не понадобится специальная аппаратура и это не займет много времени, так же с этим справится даже начинающий водитель.

Функции

До того как начинать таковой процесс, как регулировка света противотуманных

фонарей, выясните их предназначение и функции, изберите цвет луча.

ПТФ созданы для более действенного использования на низких скоростях. Они обеспечивают завышенный свет, направленный на поверхность дороги, в критериях тяжёлых погодных явлений либо критерий движения, которое производит к нехороший видимости.

Более полезными противотуманные фары будут в дождик, снег либо туман. Их нередко употребляют заместо фар близкого света, потому что они уменьшают блики, вызванные падением снега либо тумана.
