Регулировка света фар на ваз 2113, ваз 2114, ваз 2115

Первый способ регулировки

Процедура настройки происходит по следующему принципу:

• Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
• Остановите машину непосредственно перед стеной.
• На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
• Обозначьте расстояние от земли до каждой из фар.
• Отметьте расстояние от центральной оси машины до каждой из фар.
• На пять сантиметров ниже проведите линию.

Регулировка света фар при помощи стены

• Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
• Соедините на чертеже точки центров фонарей одной прямой.
• Начертите через те же центры пару вертикальных линий;
• Начертите через центровую точку машины отрезок, параллельный земле.
• На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
• Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
• Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Подготовительные процессы

До настройки фар ваз 2114 нужно осуществить мероприятия:

Как отрегулировать фары своими руками: регулировка ближнегодальнего света и ПТФ

• снять с машины и разобрать;
• проверить целостность;
• вымыть фары снаружи и внутри;
• просушить до сборки.

Нужно осуществить подготовительные мероприятия до настройки фар ваз 2114

• создать одинаковое рабочее давление во всех шинах;
• проконтролировать исправность подвески;
• заполнить бензобак;
• удалить лишний груз.

Способы регулировки:

• профессионалами станции техобслуживания;
• использование специализированного оборудования;
• самостоятельно.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

• плохая видимость дорожного покрытия в ночное время;
• во время включения ближнего света появляется яркая полоса над капотом;
• встречные машины сигналами указывают на слишком яркий свет.

Рекомендуем: Как правильно проверять маслосъемные кольца и что для этого нужно?

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
2. Давление в шинах должно советовать техническим требованиям и времени года.
3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Хотел отрегулировать фары после тюнинга,а тут вдруг потухла лампа.Предохранитель перегорел и еще один…

Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

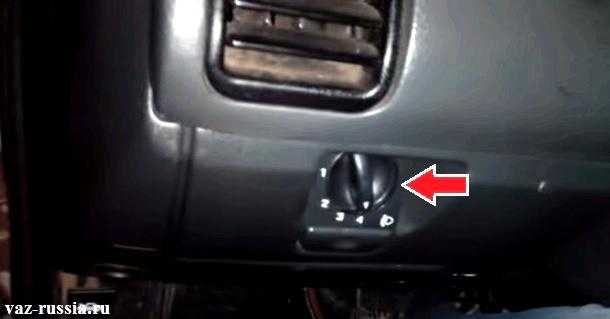

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2»

Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Post Views:
813

Как правильно отрегулировать фары ВАЗ-2114 своими руками: видео

Если однажды вы заметили, что фары вашего автомобиля стали светить не так ярко, и видно дорогу стало несколько хуже, возможно им требуется элементарная мойка, либо если это не помогло, то поможет вам регулировка.

Видео с регулировкой фары на автомобиле ВАЗ:

Благодаря нашей статье вы узнаете, как в самые короткие сроки провести такую регулировку, без посещения автосервиса и помощи мастеров, потому как такие работы совсем несложные.

Подготовительные работы

Для того, чтобы работы по регулировке фар на ВАЗ-2114 были сделаны максимально правильно, и результаты были только положительные, необходимо выполнить следующие условия:

• Позаботьтесь о том, чтобы давление в шинах было такое, как предусмотрено технической документацией автомобиля, то есть 1,8-2 атмосферы на каждом колесе.
• Автомобиль должен иметь максимально возможную загруженность, то есть с заправленным баком, запасным колесом, инструментами и прочее.

Создаём правильные условия для регулировки

Разметка стены для регулировки

Если вы выполнили все вышеназванные условия, то можно приступать к следующему шагу, а именно поиску ровной стены и площадкой перед ней. Для этого оптимально подойдёт стена гаража или любого бетонного забора.

Когда стена и площадка перед ней найдена, осталось нарисовать на ней разметку, создав тем самым самодельный экран, для этой работы нам понадобится обычный мел.

Пошаговый порядок настройки

1. В первую очередь ставим автомобиль настолько плотно к стене, насколько это возможно.
2. Затем отмечаем на стене точку, так, чтобы условная линия, проходящая через неё, разделила автомобиль, ровно пополам.
3. Далее, начертите сквозь эту точку, ровную вертикальную линию, обозначая тем самым центральную ось.
4. Следующим шагом будет, отмечание ещё двух, параллельно идущих линий, по левой и правой стороне от центральной, на расстоянии 4 метра 82 см.
5. Затем замерьте расстояние от фары до поверхности дорожного полотна и отметьте полученный результат на всех вертикальных линиях путём зарисовки горизонтальной.

Таким образом, можно считать экран готовым.

Порядок регулировки фары на ВАЗ-2114

1. Перед тем как приступить к регулировке, отгоните автомобиль на расстояние не менее чем 5 метров от стены и посадите на водительское сиденье помощника (так будет имитировано наличие водителя на месте – прим.).
2. Затем, в салоне поверните рычаг гидрокорректора и включите ближний свет.
3. Далее, под капотом, рядом с фарами вы заметите по два винта регулировки, позволяющие производить настройку, как в горизонтальной, так и вертикальной плоскости. Не забудьте во время проверки, поочерёдно закрывать каждую фару плотным картоном.

   Два винта регулировки фар

По окончании работ, свет от отрегулированных фар не должен выходить за пределы горизонтальной линии, а по краям он должен задевать вертикальные линии в месте пересечения световых кругов.

Так, должно получиться после регулировки.

Толкатель гидрокорректора

Если фара вообще не регулируется, значит вышел из строя гидрокорректор фары в её корпусе. Покрутите гидрокорректор из салона, и если пучок света не меняет своей высоты, то под замену.

Подготовка к регулировке фар

Механизмы регулировки света

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Обозначение и устройство оптики

Пошаговая настройка фар своими руками

Как правильно отрегулировать фары на ваз 2110 и 2112 своими руками Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.
5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Причины неисправности гидрокорректора, ремонт

Чаще всего корректор перестает работать в период резких перепадов внешних температур, когда уплотнительные резинки на цилиндрах могут растрескаться и дать течь. Также к потере жидкости системой может привести повреждение соединяющих трубок. Что бы ни было причиной, рабочие цилиндры замирают в одном положении и на переключения не реагируют.

Ремонтировать саму гидравлическую систему не удастся, так как их производителем подобной возможности не предусмотрено. Поэтому, если произошла утечка всесезонной жидкости, гидрокорректор в сборе нужно заменить новым. Однако может быть ситуация, когда отражатели перестают поворачиваться не по причине неисправности корректора. Это происходит, если регулировочный рычаг, передающий усилие на отражательный элемент фары, теряет контакт со штоком рабочего цилиндра. На наличие такой неисправности может натолкнуть тот факт, что перестал поворачиваться один из отражателей.

Для того чтобы устранить такую поломку, нужно восстановить зацепление рабочего штока (на нем есть выемка), с шарообразным концом регулировочного рычага. Следует выполнить такие действия:

1. Завернуть до упора болт, регулирующий положение точки опоры рычага.
2. Сместить отражатель в крайнее нижнее положение.
3. Совместить шарик рычага и выемку штока, после чего отвернуть регулирующий болт до необходимого положения.

Настройка фар ваз 2114

Оптимальная регулировка фар на ВАЗ 2114. Создай себе комфортную езду в темное время

• ограниченный сектор освещения трассы;
• при включении ближнего света перед капотом автомобиля возникает «световая завеса», мешающая обзору дороги;
• ослепление водителя, едущего по встречной полосе и создание, таким образом возможности ДТП.

• проверить состояние элементов подвески, а именно пружин и амортизаторов, чтобы они находились в штатном состоянии;
• давление в шинах довести до нормативного, согласно техническим условиям на автомобиль и сезонных условий поездок;
• заправить автомобиль минимум на половину топливного бака, для создания стандартной нагрузки на подвеску автомобиля.

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

xn--2111-43da1a8c.xn--p1ai

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

• «Как и чем отполировать пластиковые фары»;
• «Полировка фар зубной пастой своими руками».

• Блок-фара демонтируется при отключенном аккумуляторе;
• С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
• Выкручивается лампочка;
• Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.

• «Как восстановить отражатель фары»;
• «Какой лучше герметик для вклейки стекол фар».

• Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
• На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
• Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
• С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.

• «Как правильно отрегулировать фары»;
• «Как улучшить свет фар».

AutoFlit.ru

Доработка фар ProSport

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

Ремонт ВАЗ 2115 (Самара 2) : Регулировка света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

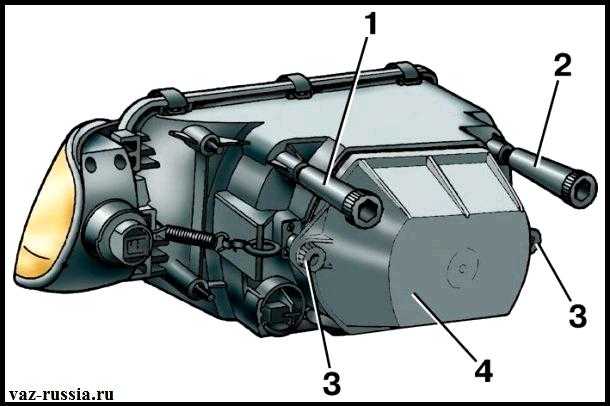

Рис. 7.23. Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух

Регулируются фары вращением винтов 1 и 2 (см. рис. 7.23), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сиденьи водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

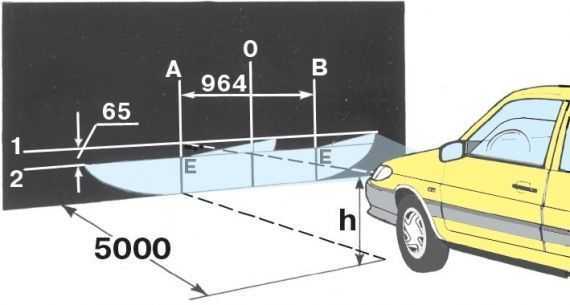

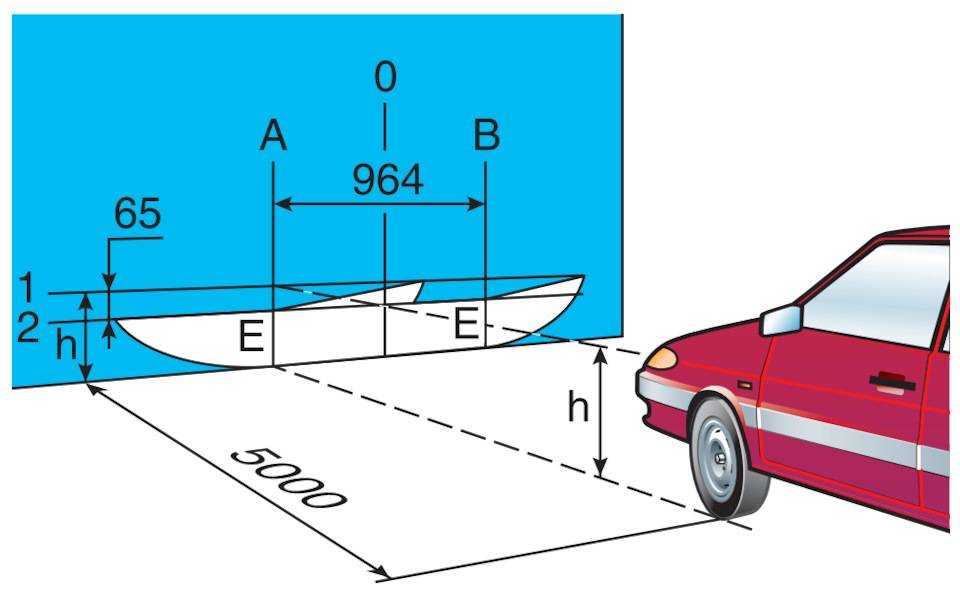

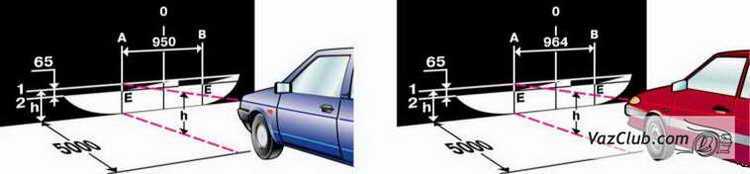

Рис. 7.22. Схема регулировки света фар
