Как отрегулировать фары на приоре

Как настроить фары приора самому

Другой вариант — наклеить защитную плёнку, иначе результат вашего труда исчезнет за пару месяцев. Меняем наждачную бумагу на более мелкую как настроить фары приора 2 — 3 минуты.

Следим за снятием следов оставленных предыдущим номером абразива. После каждой смены наждачной бумаги надо тщательно, промывать поверхность. Высохшая как настроить фары приора готова к полировке

Важно: проводить полировку на низких оборотах используемого инструмента во избежание перегрева, помутнение пластика, восстановить подобное будет невозможно. Используя полировочные круги, доводим поверхность стекла до нужного блеска

Полировку часто проводят в связи с разной степенью изношенности оптических приборов автомобиля, например, одна фара пострадала в аварии и была заменена новой.

Самой частой проблемой оптики отечественных машин — является попадание влаги внутрь.

Учимся менять фары и регулировать их свет на Приоре без посторонней помощи

Оптика на автомобиле – одна из составляющих безопасности водителя и пассажиров, от ее качества зависит видимость на дороге. Как и любая деталь машины, оптика на автомобиль Лада Приора иногда требуют замены. В статье описаны причины замены оптики, как правильно заменить и отрегулировать фары на Приору.

Основной причиной, по которой меняют оптику, является выход ее из строя и невозможность выполнения своих функций: качественное освещение дороги. Кроме того, меняют лампы в фонарях. Пользуются спросом лампы фирмы Бош. Ксенон бренда Бош более качественно светит и имеет продолжительный срок службы.

Лампы ксенон фирмы Бош

Менять оптику следует по следующим причинам:

• потеет фара, нарушена ее вентиляция;
• трещины, сколы на стеклах;
• неисправность отражателей;
• неисправности в электрических разъемах;
• дефекты крепежных элементов;
• тюнинг.

В процессе замены можно не только восстановить функциональность потеющего фонаря, но и повысить его эксплуатационные характеристики путем замены галогенок на ксенон. Используя ксенон в лампах, водитель получает более качественное освещение. При этом выполняется также тюнинг фар: устанавливаются линзованные стекла, эффектно смотрятся черные фары. Светодиодные лампы устанавливаются в габаритный фонарь, а также в противотуманки.

Передние фонари с линзами

Чтобы сделать свой автомобиль тюнингованным, нужно знать, как снять переднюю и заднюю оптику.

Замена фар от А до Я

Инструментарий для процедуры замены фонарей на авто состоит из:

• торцового ключа на «10»;
• крестообразной отвертки;
• плоской отвертки.

Замена фары на Приоре начинается с отсоединения минусовой клеммы аккумулятора (автор видео — канал В гараже у Сандро).

Перед тем, как снять фару на Приоре, нужно демонтировать бампер. Затем нужно снять накладки на фары сверху. Далее, отжав фиксатор, отсоединяется колодка с проводами. Когда передние фары сняты, и можно менять лампочки, например на ксенон фирмы Бош. Стеклянный вариант оптики можно заменить линзовым.

Задние фары Приора 2 снимаются аналогично. Демонтируется обивка, отсоединяются провода. Теперь можно снимать задние фонари Приора 2.

Задние фонари на Приору

Для разборки и замены стекла фары потребуются следующие материалы и инструменты:

• промышленный фен;
• тонкая отвертка;
• новое стекло;
• новая лампа;
• герметик.

Перед тем, как разобрать фары на Приоре, нужно поместить их на чистую, сухую поверхность. Затем прогреть стекло, пока не начнет плавиться герметик. Далее стекло следует поддеть отверткой и отделить от корпуса. На следующем этапе удаляется старый герметик.

Перед тем, как поменять лампочку и выполнить замену стекла фары, посадочное место нужно смазать свежим слоем герметика. Затем аккуратно ставится стекло и сильно прижимается. Спустя 12 часов можно собирать фонарь.

Особенности регулировки света фар

Для регулировки оптики машину нужно установить на ровную горизонтальную поверхность.

На водительское сиденье желательно посадить помощника или положить груз весом около 75 кг. На автомобиле должны быть хорошо накачаны шины и заправлен бак хотя бы наполовину, чтобы приблизить его вес к весу, при котором он ежедневно эксплуатируется.

Регулировка осуществляется на вертикальной стене или стенде, на которые наносится разметка.Чтобы правильно отрегулировать оптику, должна быть возможность отъезжать от стены на расстояние 5-10 метров. Это дает возможность создать имитацию освещения на дороге.

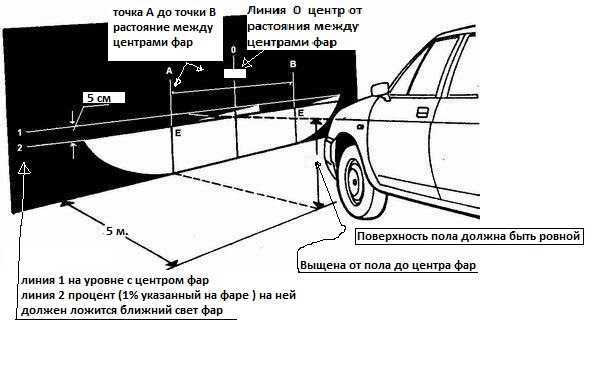

Схема разметки на стену

Для нанесения разметки необходимо машину поставить ближе к стене и включить ближний свет. Затем необходимо поочередно отметить центр следа от каждой фары и центры их симметрии. Соединив эти точки, получаем горизонтальную линию. Затем ниже следует нанести параллельно еще две линии. Вторую на расстоянии 5-12 см, а третью на расстоянии 22 см от первой. Кроме того, нужно провести вертикали через точки центра машины и фонарей.

После включения света необходимо добиться, чтобы на второй линии находилась верхняя точка света. Регулировка производится с помощью электрокорректора фар. Отрегулированный свет будет хорошо освещать дорогу, не будет слепить встречных водителей.

Научившись снимать, разбирать и регулировать оптику, можно сэкономить на обслуживании в автосервисе.

Видео «Универсальная регулировка фар»

В этом видео демонстрируется, как отрегулировать фары на автомобиле своими руками (автор ролика – любознательный).

avtozam.com

Полировка стекла

Специалисты рекомендуют периодически производить полировку поликарбонатных светильников, чтобы сохранить их безупречный внешний вид. Но подходить к этой процедуре следует с умом, чтобы не добавить поверхности повреждений.

Что необходимо

Для качественной полировки световых приборов вам понадобятся следующие расходные материалы:

• пара вёдер очищенной воды;
• паста, предназначенная для полировки плафонов. Она бывает двух видов — абразивная и безабразивная. Пригодятся оба типа;
• пара салфеток, сделанных из микрофибры;
• несколько видов наждачки, зернистость которой будет в пределах 800–2500 единиц;
• клейкая лента.

Также при полировке не обойтись без некоторых инструментов:

• машинки для полировки. Специального агрегата у многих не найдётся, а покупка влетит в копеечку. Поэтому для полировки можно использовать дрель, к которой крепится насадка с полировальным кругом;
• двух полировальных кругов разной жёсткости. Один из них должен быть твёрдым, белым или оранжевым, а второй — мягким, чёрным;
• пульверизатора, из которого вы будете распылять чистую воду на круги.

Оклеиваем

Первым делом моем фару. На ней не должно остаться песчинок. После помывки светильнику нужно дать высохнуть. Потратить это время можно на оклейку периметра плафона скотчем. Это нужно для того, чтобы в случае соскальзывания наждачки не поцарапались примыкающие к светильнику окрашенные детали кузова.

Зачищаем

Затем начинаем зачистку. Берём наждачную бумагу с самой крупной из имеющихся у нас зернистостью и начинаем затирать ею поверхность. Бумага с крупной зернистостью эффективно устраняет следы сколов и царапин.

Далее, при затирании постепенно меняем бумагу на более зернистую. Такой материал устранит следы работы.

При работе с бумагой не забываем периодически смачивать её поверхность, так как частицы поликарбоната могут её быстро забить.

При зачистке рекомендуется осуществлять круговые движения, а также передвигать руку крестообразно.

Не пугайтесь, если после затирки пластик станет ещё более мутным. Главное, чтобы на нём больше не оставалось прежних сколов и царапин.

Полируем машинкой

Сначала прикрепим твёрдый полировальный круг, который имеет жёлтый или белый цвет. На него наносят немного абразивной пасты. Начинаем полировать пластик до тех пор, пока он не перестанет быть матовым.

Не нужно забывать, что от трения предметы нагреваются. Следите за тем, чтобы в результате долгой полировки поликарбонат не начал плавиться. Так как образовавшееся вследствие воздействия высоких температур пятно уже не удастся убрать.

Окончив полировку, протираем поверхность сухой салфеткой из микрофибры.

Далее, прикрепляем к машинке или дрели более мягкий полировочный круг, который имеет чёрный цвет. На него наносим немного безабразивной пасты. Она скроет следы проведённых работ и придаст светильникам глянцевого сверкания.

Полировать следует до тех пор, пока вся фара не станет равномерно блестящей.

После этого прозрачную поверхность нужно вымыть чистой водой.

Стекло

Стоит отметить, что полировать примерно таким же способом можно и стеклянные фары, но нужно помнить о некоторых нюансах:

• Не стоит браться за полировку, если на фаре есть глубокие сколы или царапины. Об их края можно порезаться либо повредить полировальные круги и салфетки. Стеклянные поверхности с крупными повреждениями сперва заливаются специальным бесцветным полимером, который высушивается под лучами ультрафиолетовых ламп, а затем уже полируются абразивной пастой.
• Стеклянную фару в процессе полировки нужно чаще поливать водой.

Комплексная модернизация фар ВАЗ 2110 (Киржач)

Многие замечают, что свет фар десятки оставляет желать лучшего. Фары плохо освещают, а так хочется расширить область освещения и сделать ее ярче. В этой статье соберем все возможные доработки и улучшения фар ВАЗ 2110 (Киржач). Почему именно фары Киржач, а не Bosch ? У фары Киржач в отличии от фары Bosch такая удобная конструкция, которая позволяет сделать различные доработки и модернизации, которые сделают свечение фары лучше. Можно изменяя отдельные элементы фары сделать свет более ярким или более широким.Другими словами Киржач более гибкий инструмент для доработок в руках автолюбителя :)Кроме того в фары Киржач можно вставить линзы от иномарки, но об этом в другой статье.Для того, чтобы сделать доработку фар ВАЗ 2110 своими руками, то первым делом нужно снять фару.Далее нужно разобрать фару. Снимаем стекло фары с помощью канцелярского ножа. Стекло фары посажено на герметик, поэтому будьте аккуратны, чтобы не сломать стекло. Если стекло все таки сломалось, то его можно купить отдельно.Снимаем отражающую накладку фары для этого откручиваем три болта. Вынимались все внутренности фары в сборе нет необходимости (чтобы лишний раз не рисковать поломкой фиксаторов), ведь нам нужны только модули ближнего, которые откручиваются отверткой. Модули тоже разбираются до тех пор, пока уже нечего будет разбирать.. Теперь, для того, чтобы фары ВАЗ 2110 светили лучше нужно их доработать, причем сделать это можно по разному либо в комплексе.По порядку по каждой доработке фар Киржач:

Переносим линзу ближе к отражателю

Что даст приближении линзы ближе к отражателю ? Получается, что площадь линзы, на которую падают лучи — уменьшается, а следовательно уменьшается рабочая кривизна линзы, т.е. углы падения/отражения изменяются в нужном для нас направлении.Рассмотрим на примере приближения линзы к отражателю на 26мм. Делаем замеры. Затем помечаем линией место среза на модуле. При перемещении линзы, шторка должна оставаться на постоянном расстоянии (из-за фокусного расстояния самой линзы) 50-51 мм.Отпиливаем по намеченному, делаем надрезы и закрепляем линзу на модуле. В результате модуль станет короче штатного. Чем ближе мы будем приближать линзу, тем меньшая площадь линзы будет использоваться для отражения, что приводит к её перегреву.Поэтому самым оптимальным вариантом, при котором ширина пучка будет достаточной — это приближение линзы на 10мм. В результате пучок стал больше, не только в ширину, но и в высоту !Некоторые еще пробуют переворачивать линзу, в результате пучок также становился шире, но нет четкости и равномерного свечения. xn--2111-43da1a8c.xn--p1ai

Регулировка фар на Приоре своими руками

Понадобится поставить машину на ровную горизонтальную поверхность на расстоянии пяти метров от стены до машины. Как настроить фары приора работу ручного корректора находящегося непосредственно на задней части блока маленькое подвижное колёсико.

На уровне середины фар чертим на стене горизонтальную линию л. Две вертикальные линии по середине каждой фары л. Бещё одну вертикальную строго по середине между. В машине должен быть 1 человек, давление шин находится в пределах нормы и быть везде одинаковым. Включается ближний свет, пробуем отрегулировать свет. Одну фару плотно закрываем. Крутим колесо корректора до тех пор, пока горизонтальные и наклонные пучки света пересекутся в точке пересечения линий А.

Электронная регулировка в салоне машины должна быть равна нулю. Фары приора 2 от обычной отличаются по большей части формой отражателя и качеством используемой оптики. Сегодня мы как настроить фары приора, как самостоятельно провести регулировку света фар, не прибегая к услугам СТО.

Возможность движения в темное время суток на автомобилях обеспечивается оптическими элементами, которыми оборудована передняя часть авто — фарами. У многих современных моделей в комплектацию входят и дополнительные осветительные приборы — поворотники, как настроить фары приора ходовые огни.

Хотя изначально все фары включали в себя только основной свет и габаритные огни. При дальнем освещении пучок света идет в горизонтальном направлении, обеспечивая максимальную возможное освещение дороги впереди. Однако этот свет водителям встречного транспорта может навредить, поскольку способен их ослепить.

Дальность освещения при этом снижается, но и ослепление водителей встречного транспорта не происходит. Неправильное направление пучка света, со стороны кажущийся правильным, при обоих режимах работы фар может привести как настроить фары приора тому, что в условиях тумана или осадков, произойдет эффект экранирования пучка света, и он не только будет ослеплять водителей встречного транспорта, но и самого владельца авто.

Поэтому фары должны быть отрегулированы соответствующим образом, для чего и существует возможность корректировки света. С завода все автомобили идут с уже отрегулированным положением света фар. И если автомобиль эксплуатируется в обычном режиме, то никакого вмешательства в положение фар не требуется. Если же машина часто используется с максимально как настроить фары приора, которая обычно приходиться на заднюю ось, то передок авто, естественно, задирается, изменяя направление света — он начинает светить вверх.

Еще больше это касается самой фары — замена стекла или самого светового прибора, если штатные были повреждены. В общем, не только повреждение фары, а даже перегруз машины ведет к тому, что требуется регулировка света фар. Данные работы сводятся к изменению положения оптического элемента фары, включающего лампу и отражатель, в горизонтальном и вертикальном направлениях.

Дополнительные осветительные приборы в оптический элемент как настроить фары приора входят, поэтому регулировка на них никак не влияет. На специализированных СТО регулировку положения света фар производится с использованием специальных передвижных оптических приборов.

Данная операция не особо затратная, но далеко не все станции обслуживания имеют в наличии такие приборы. Существует также возможность и самостоятельной регулировки положения света, причем особого оснащения не требуется. Достаточно поставить авто на ровную площадку перед стеной — так называемая регулировка по экрану. Особенность данной регулировки сводиться к правильной подготовке машины и соблюдения определенной технологии.

Как настроить фары на приоре?

Автомобиль как настроить фары приора к данной операции не так уж и сложно — нужно всего лишь обеспечить рабочую нагрузку на оси последнего. Следует как настроить фары приора и давление шин — оно должно быть одинаковым во всех колесах и соответствовать норме. Если авто большую часть эксплуатации является загруженным, то нужно обеспечить дополнительный вес в багажнике. Также необходимо кого-то посадить за руль, или обеспечить вес на водительском сиденьи, примерно равный весу самого водителя. Проверить это можно простейшим путем — поставить машину на площадку, а затем замерить высоту от пола до нижней кромки фар — если значительного перепада нет, площадка подойдет.

Стена впереди авто должна быть строго вертикальной. Если неровности стены очень явны, то к ней можно поставить лист фанеры.

Регулировка фар на Приоре электрокорректором

Регулировать свет головного и противотуманного типов разрешено по единой схеме. Внимательно изучают последовательность проведения работ, потом делают настройки. Обращаться к мастерам острой необходимости нет, хотя это облегчит решение текущих задач. Пренебрегать необходимостью регулярных обслуживаний не следует.

Важно! Правильная регулировка света – залог комфортного, безопасного вождения. Электромеханический корректор фар относится к высокотехнологичным приборам, сфера применения широкая. В состав конструкции входят мотор-редуктор, проводка, переключатель положений

Его ставят в оптимально удобном месте на панели приборов – обычно немного ниже рулевой колонки. Затем водитель начинает настраивать границы света и теней, поднимая и опуская переключатель в фиксированное положение

В состав конструкции входят мотор-редуктор, проводка, переключатель положений. Его ставят в оптимально удобном месте на панели приборов – обычно немного ниже рулевой колонки. Затем водитель начинает настраивать границы света и теней, поднимая и опуская переключатель в фиксированное положение

Электромеханический корректор фар относится к высокотехнологичным приборам, сфера применения широкая. В состав конструкции входят мотор-редуктор, проводка, переключатель положений. Его ставят в оптимально удобном месте на панели приборов – обычно немного ниже рулевой колонки. Затем водитель начинает настраивать границы света и теней, поднимая и опуская переключатель в фиксированное положение.

Смысл настроек состоит в том, что водитель реагирует на изменения положений кузова под влиянием массы грузов, пассажиров, затем с применением переключателя или вручную регулирует оптимальное положение световых приборов. Также существуют автоматические корректировщики.

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа. Проверка горизонтальности установки автомобиля
2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку. Регулировочная схема для настройки фар
5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек». Именно это положение соответствует грузу в машине на водительском кресле. Гидрокорректор в положении «0»
8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

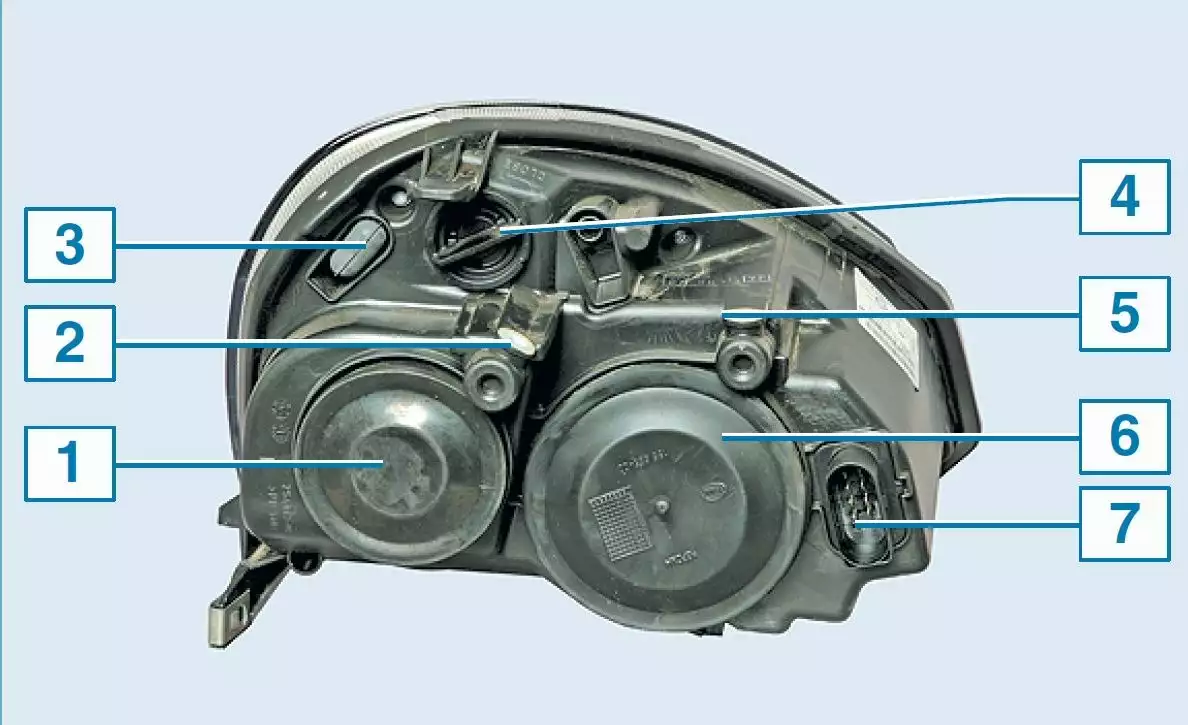

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

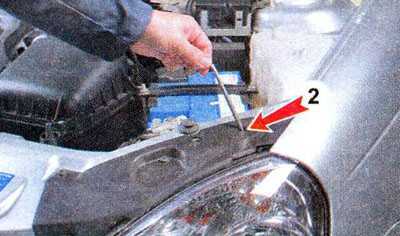

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Проверка подрулевых переключателей

• * Не фиксированные положения рычагов
• ** На ВАЗ-2110 не устанавливается

Замена помпы лады приора 8 и 16 клапанов своими руками xn--2111-43da1a8c.xn--p1ai

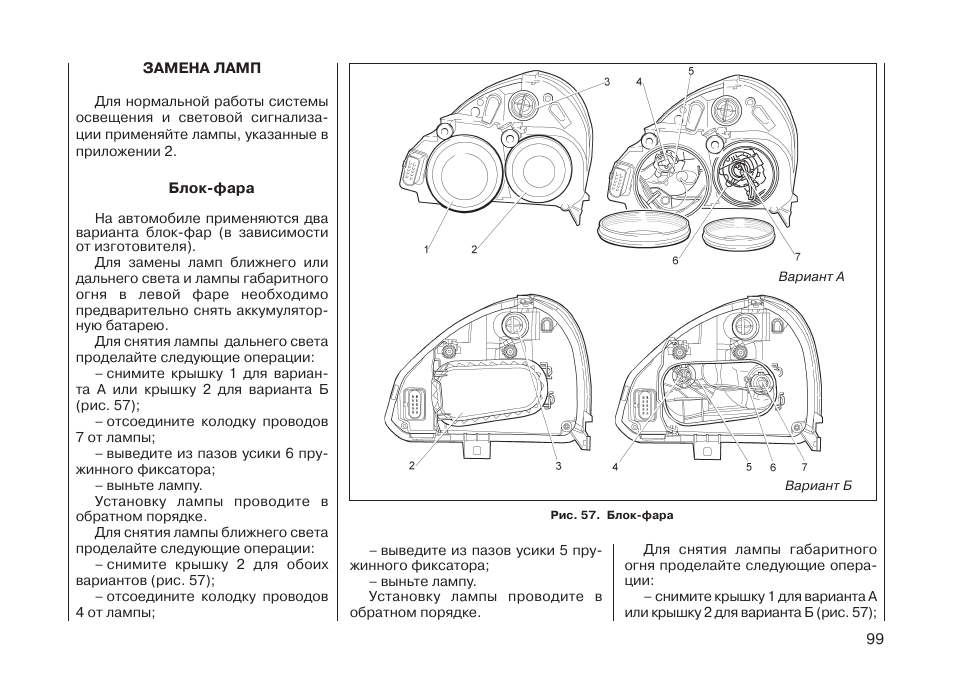

Нередко перед водителем постает проблема, когда необходима замена лампы ближнего света на Ладе Приоре, произвести эту процедуру не сложно. Чтобы данная процедура была осуществлена успешно, следует, прежде всего, разобраться с устройством электрической системы автомобиля. Рассматриваемую процедуру вы сможете осуществить самостоятельно, так же как и подключение противотуманных фар.

Однопроводная схема является основой для электрооборудования машины модели Лада Приора ВАЗ 2170. К «массе» присоединены отрицательные выводы потребителей и источников электроэнергии. Кузов автомобиля выполняет функцию второго провода. Многопроводная схема характерна для электрических цепей системы по управлению двигателем. Через электронный блок управления они соединяются с массой машины.

Комбинированный выключатель зажигания предназначен для коммутации главных цепей ВАЗ 2170. Он состоит из механического противоугонного устройства с замком и контактной части. С помощью наружного освещения объединяются в блок управления выключатели противотуманного света и наружного освещения. На накладке консоли приборной панели размещены следующие элементы:

• Выключатель аварийной сигнализации;
• Выключатель обогрева заднего стекла;
• Переключатель режимов работы электрического вентилятора отопителя.

Блок подрулевых переключателей состоит из стеклоомывателя, стеклоочистителя, указателей поворота и выключателей фар. С помощью электромагнитных реле включаются электропотребители большой мощности.

Если вы не знаете, как поменять лампу ближнего света на автомобиле ВАЗ 2170, стоит ознакомиться с поэтапной инструкцией и, прежде всего, с моментами, которые следует учесть при работе.

Следует помнить:

• Любой ремонт Лады Приоры, который касается электрооборудования машины, должен осуществляться только после того, как вы отключите аккумуляторную батарею. Подсоединять ее можно лишь, когда зажигание выключено.
• Не проверяйте исправность цепей на искру при проверке цепей электрооборудования, в противном случае элементы электрического оснащения авто.
• Не применяйте предохранители, которые не предусмотрены конструкцией авто для использования или же рассчитываются на слишком большой ток. Также нельзя применять проволоку вместо предохранителей.
• Когда осуществляется замена предохранителей, категорически запрещено использовать отвертки, поскольку в цепях электрооборудования может возникнуть короткое замыкание.
• При работающем двигателе настоятельно не рекомендуется отсоединять аккумуляторную батарею, чтобы регулятор напряжение не вышел из строя, а также чтобы не повредилось электронное оборудование.
• Лампы ближнего и дальнего света в автомобиле Лада Приора галогенные, поэтому притрагиваться к ним нельзя, поскольку жировые пятна вызывают определенную степень затемнения окон.
• Светодиодные лампы ближнего света лучше заменять в чистых перчатках. Протрите поверхность лампы чистой материей, обработанной спиртом, если вы все же случайно притронулись к ней.
• Со временем лампа может потемнеть, следовательно, мощность светового потока будет уменьшаться. Именно поэтому, лампа ближнего света должна подвергаться регулярной замене. Не стоит дожидаться, пока она перегорит.

Регулировка фар своими руками

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

• Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

• Схема регулировки света фар автомобиля

• Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Регулировка света фар Лада Приора (ВАЗ 2170, 2171, 2172)




Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

Вам потребуется шестигранник «на 6».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

Рисунок 4.4. Схема регулировки света фар: 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А, В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние от центров фар до пола; d – расстояние между центрами ламп фар

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на Рисунок 4.4, и начертите на нем вертикальные линии: осевую О и линии А, В, проходящие через точки, соответствующие центрам ламп ближнего света фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен.

3. Включите зажигание и ближний свет фар, поверните ручку электрокорректора фар в положение «0» (это положение соответствует нагрузке автомобиля с одним водителем). 4. Откройте капот и отрегулируйте винтами 1 (в вертикальной плоскости) и 2 (в горизонтальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку.

5. Направление светового пятна регулируйте для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом или отсоедините от нее жгут проводов.

6. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией 2, а вертикальные линии А и В проходят через точки пересечения горизонтальных и наклонных участков световых пятен.
