Как проводится регулировка фар ваз-2106 своими руками

Как отрегулировать фары на ваз 2107 своими руками

Особенности регулировки фар на ВАЗ-2107

Регулировка фар обычно производится из моторного отсека с помощью специальных винтов, расположенных на задней стенке блока осветительного прибора. Один винт предназначен для регулирования пучка света в горизонтальном направлении, а второй – для его регулирования в вертикальном направлении. Чтобы произвести подобную процедуру, эти винты нужно вращать, а они, в свою очередь, будут поворачивать фару в обеих плоскостях – вертикальной и горизонтальной. Такие регулировочные винты предусмотрены для каждого отдельно взятого осветительного прибора транспортного средства.

Специалисты рекомендуют для проведения регулировки автомобильных осветительных приборов использовать передвижные оптические приборы. Но даже если они отсутствуют у автовладельца, то их можно заменить экраном. В качестве такого экрана необходимо найти ровную вертикальную поверхность, например, стена гаража.

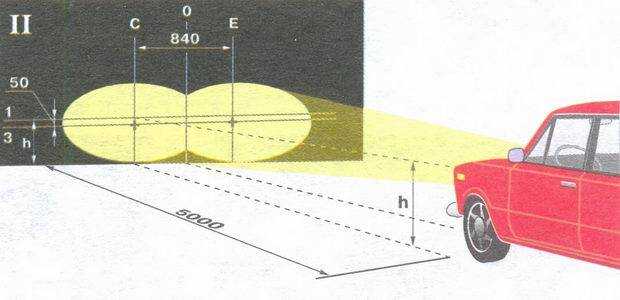

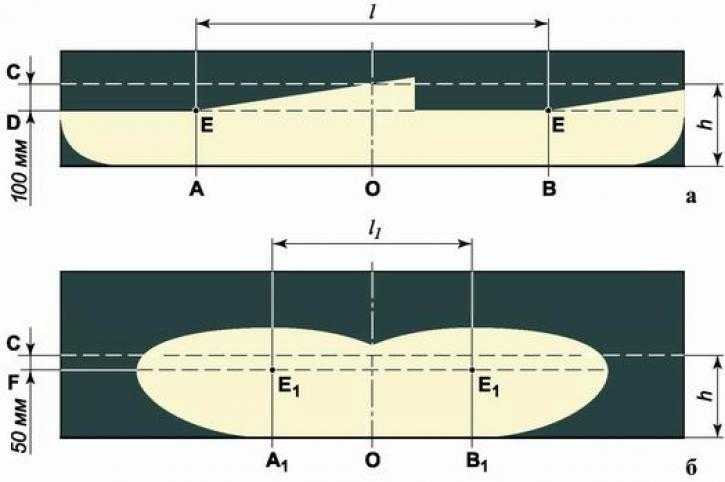

На экран должна быть нанесена специальная разметка по следующей схеме:

Рассмотрим все необходимые схематические разметки:

А, В, Е – центры ламп фар ближнего света;
С – линия расположения ламп фар ближнего света;
D – высота подъема пучков света (горизонтальная граница);
O – линия оси;
J – расстояние между лампами фар ближнего света;
h – расстояние от ламп фар ближнего света до поверхности площадки, где стоит машина.

К особенностям регулировки осветительных приборов ВАЗ-2107 относят и подготовительные мероприятия к основной процедуре:

Автомобиль должен быть полностью заправлен.
В багажник следует положить комплект обычного снаряжения – запаска, домкрат, инструменты.
Обеспечить нормальное давление в шинах.
На водительское сиденье в салоне нужно посадить помощника с таким же весом, который имеется у водителя данного транспортного средства, либо на него поставить груз с соответствующим весом.
Обязательно следует проверить все крепежные соединения каждого осветительного фонаря.
Убедиться в том, что регулировочные винты двигаются легко (на них отсутствует налет ржавчины)
Очистить оптические приборы от загрязнений – поверхность линз должна быть прозрачной.

Если не придерживаться перечисленных условий, то получить адекватные результаты наладки фар будет проблематично.

Выполняем регулировку фар на ВАЗ-2107

Машина устанавливается на горизонтальной площадке (обязательно ровной):
- расстояние до экрана должно составлять 5 метров;
- положение – перпендикулярно экрану.
На подготовленный экран наносится специальная разметка, которая должна соответствовать приведенной выше схеме.
Выставляется рукоятка гидрокорректора фар в крайнее правое положение.
Производится включение ближнего света.

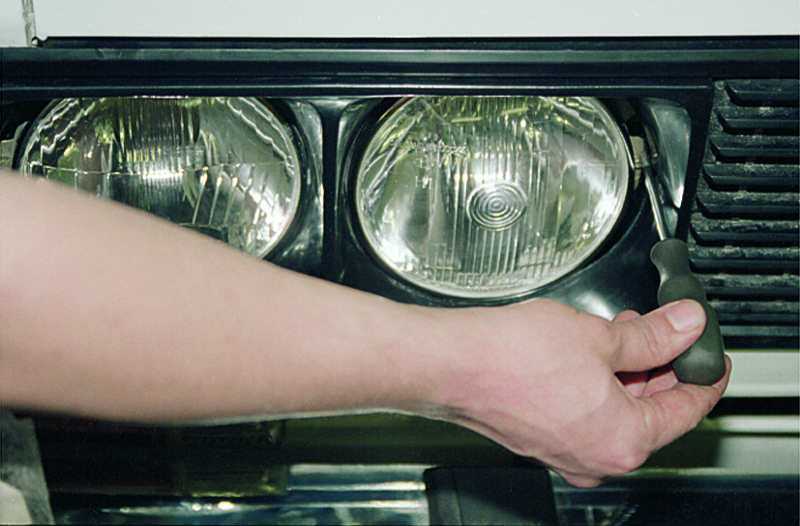

Вращается винт, специально предназначенный для регулирования горизонтального светового пучка, до тех пор, пока произойдет совмещение обеих границ пучка света – верхней и нижней (на экране это будет линия Е-Е).
Вращается второй винт, предназначенный для вертикальной регулировки – следует добиться совмещения вертикальной линии (Е-Е) с местом излома верхней границы светового пучка.

Специалисты советуют обратить внимание на следующий нюанс: каждая из фар должна регулироваться индивидуально. Для этого вторую просто прикрывают (например, подходящим по размеру куском картона или ткани). А сама процедура регулировка аналогична описанной в алгоритме

А сама процедура регулировка аналогична описанной в алгоритме.

Советы экспертов

Всю процедуру нужно выполнять в темное время суток.
Все оборудование должно находится в исправном состоянии, особое внимание необходимо уделить регулятору напряжения и генератору.
Если лампочка фары мутная, то причиной этого может быть нарушенная герметичность соединения оптического узла, а это влияет на уровень потока света. Чтобы восстановить его герметичность, придется склеить герметиком все поврежденные фрагменты.
После завершения процедуры наладки обеих фар, необходимо произвести проверку: в темное время суток выехать на дорогу и проверить автомобильные осветительные приборы в работе.
Самостоятельную наладку фар можно выполнять только для себя, потому что для техосмотра подобная регулировка не подойдет. Для правильной регулировки автовладелец должен обратиться в автосервис к квалифицированным специалистам.

Для правильной регулировки автовладелец должен обратиться в автосервис к квалифицированным специалистам.

Регулировка света фар на ВАЗ 2103, ВАЗ 2106

Добро пожаловать! Свет фар – иногда бывает едёшь по трассе и в глаза очень сильно слепит проезжающая мимо машина, но тот кто сидит за рулём данного автомобиля вряд ли задумывается над тем, хорошо ли другие водители воспримут его задранные вверх фары, поэтому чтобы такого не было как говориться нужно всегда начинать сперва с себя, а потом уже переходить к другим людям. Так на чём мы остановились: “Ах да задранные вверх фары”, так вот не каждый владелец знает как регулировать фары на своём автомобиле, поэтому в большинстве случаев людям приходиться ездить на низко опушенных фарах из-за чего очень плохо видно дорогу, или на сильно поднятых фарах, поэтому чтобы вы в дальнейшем могли менять направление света которые дают передние фары, то для этого прочтите данную статью где в подробностях описывается весь процесс регулировки.

Примечание! Для регулировки света фар, вам нужно будет взять с собой: Отвёртку, а так же тёмную тряпку для того чтобы закрыть ею одну фару, при настройке другой, так как все фары регулируются по штучно, а не целиком!

А так же для регулировки нужно будет запастись: Обычным мелом для того чтобы нанести разметку на какое либо сооружение, но это по усмотрению, так как фары так же можно настраивать и на глаз!

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

Окислились или подгорели контакты в колодке ;
Перегорел предохранитель ;
Вышло из строя реле ;
Неисправен выключатель ;
В цепи произошел обрыв .

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет! Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.

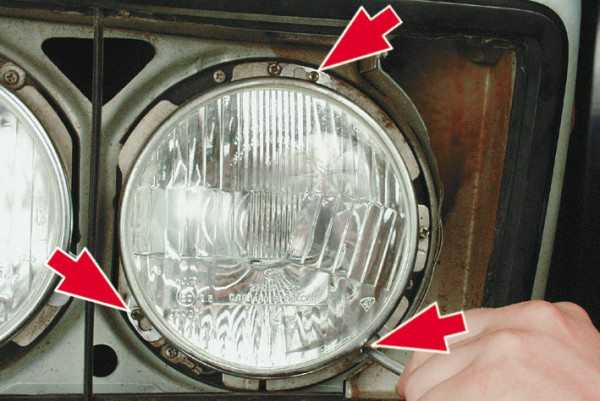

Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
Далее нужно слегка провернуть металлический обруч, и демонтировать его.

Теперь можно своими руками вытащить фару и отсоединить ее от колодки

На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить

Затем нужно отстегнуть фиксатор, и извлечь лампочку. Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка

Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание! В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть. Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой. На этом процесс замены лампочки завершен

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

В данном случае надо обратить внимание на два предохранителя:

№5 – защищает от короткого замыкания левую фару;
№6 – защищает правую фару.

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

Обратите внимание! Контакты в блоке предохранителей нельзя замыкать напрямую, так как защищающий элемент мог перегореть по причине выхода из строя электрооборудования, соответственно, это может привести к более серьезным поломкам или даже возгоранию проводки ВАЗ

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Поэтому начинать проверку можно с них.

Обратите внимание! Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные

Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет! Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает? Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре. Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

Как Улучшить Свет Фар На Ваз 2106

Регулировка фар на ВАЗ 2103, ВАЗ 2106

Заметка! Чтобы отрегулировать фары, вам нужно взять с собой отвертку и темную ткань, чтобы покрыть ее одной фарой при настройке другой, потому что все фары установлены один за другим, а не все!

Что касается регулирования, вам нужно будет запастись: обычным мелом, чтобы отметить здание, но это не обязательно, так как фары также можно регулировать на глаз!

Результат:

Как отрегулировать фары на ВАЗ 2103, ВАЗ 2106?

Заметка! Перед началом тюнинга обязательно дождитесь темного времени суток или, если это невозможно, отрегулируйте фары в любой темной комнате, скажем, в гараже, но автомобиль должен быть аккуратным, а не водительским. сиденье, человек весом около 75 должен сидеть. кг, а при регулировке давления на колеса тоже надо фиксировать!

Регулирование: 1) Чтобы отрегулировать фары, сначала подумайте, какие фары вы настроили: внутри (снизу вверх) или снаружи (снизу вниз).

2) Скажите источники света, которые вы нашли, а затем нарисуйте на определенной конструкции обычный мел здесь: это схема регулировки внешних фар:

Или здесь, чтобы настроить внутренние светильники:

Заметка! Координаты этих диаграмм: На рисунке 1 показана горизонтальная линия, соответствующая центру фары. 2, 3. Линия, проходящая через центры светлых пятен. A и B, C и E также являются вертикальными линиями, соответствующими центрам фар. И буква О. Это центральная линия!

Усовершенствование центра внимания на ВАЗ 2103-06 (двойная середина)

В этом видео мой друг Боун рассказывает о том, как переделать своего соседа сияние в жигулях, для работы каждого фара.

3) Затем сядьте в машину и поместите ее на ровную поверхность, оставаясь в 5 метрах от этого круга на машине.

Заметка! Имейте в виду, что мельница рядом со структурой должна быть ровной, и поэтому машина должна стоять строго перпендикулярно этой стене!

4) Теперь снимите крышку, которая закрывает фары от вашего автомобиля. (Информацию о том, как снять обшивку, см. В разделе «Замена передних фонарей», пункт 3).

5) После снятия крышки накройте боковые фонари толстой темной тканью, которую вы не планируете регулировать.

6) Затем включите ближний свет на вашей машине и посмотрите, как светит правый наружный свет, если необходимо, затем отрегулируйте его. (Продолжение на шаге 7)

7) Чтобы отрегулировать эту фару, возьмите отвертку и поверните винты, которые регулируют фару, чтобы отрегулировать направление света фары.

Заметка! При регулировке всегда старайтесь сначала отрегулировать фары в одной плоскости, и только потом отрегулируйте фары в другой плоскости, например, сначала отрегулируйте фары по горизонтали относительно контура, а затем по вертикали, отрегулировав фары, вы можете отрегулировать быстрее а точнее. регулировать!

Если внешние фары отрегулированы правильно, обратите внимание на диаграмму еще раз и обратите особое внимание на линию 2, которая обязательно должна совпадать с верхней границей ярких пятен наружных фар! (Всегда помните, что настройки правильные, немедленно отрегулируйте внешние фары, а не внешние, затем внутренние и т. Д. Всегда корректируйте фары вместе)

Всегда корректируйте фары вместе)

И снова обращаем ваше внимание на схему, а именно, более внимательно посмотрим на места пересечения точек света с линиями A и B!

Регулировочные винты для внутреннего и наружного освещения показаны на фото ниже:

Заметка! С помощью винта 1. Фара регулируется в горизонтальном направлении, а винт 2. — в вертикальном направлении. А если речь идет о внешней налобной лампе, то есть регулировочный винт 3 для вертикальной регулировки, а для горизонтального винт 4!

Теперь перейдите к регулировке внутренних фар и отрегулируйте их также.

9) Затем возьмите тряпку и, если необходимо, закройте внешнюю фару, затем включите дальний свет и проверьте настройки регулировки внутренней фары, которые вы только что отрегулировали.

Заметка! При необходимости с помощью отвертки отрегулируйте направление светового луча, начиная с одной плоскости, а затем постепенно меняя другую!

При правильной настройке внутреннего освещения световые пятна, а именно их центральная часть, должны находиться на пересекающейся линии 3, и эта линия должна пересекаться с линиями C и E!

10) Наконец, выключите фары и затем замените фары.

Дополнительное видео: Если вам интересно, посмотрите видео ниже, где огни установлены на специальной подставке:

Как настроить свет фар на ВАЗ-2106

Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:

закрываем одну из фар тканью или картоном и активируем ближний свет;
с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.

Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.

Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.

Как настроить свет фар на ВАЗ-2106

закрываем одну из фар тканью или картоном и активируем ближний свет;
с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Порядок регулировки

Весь процесс можно разбить на три части:

Разметка ламп
Разметка на стене
Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

Мел, светящаяся лента либо что-то другое для разметки
Ровная стена
Не менее 8 метров вертикальной поверхности перед стеной

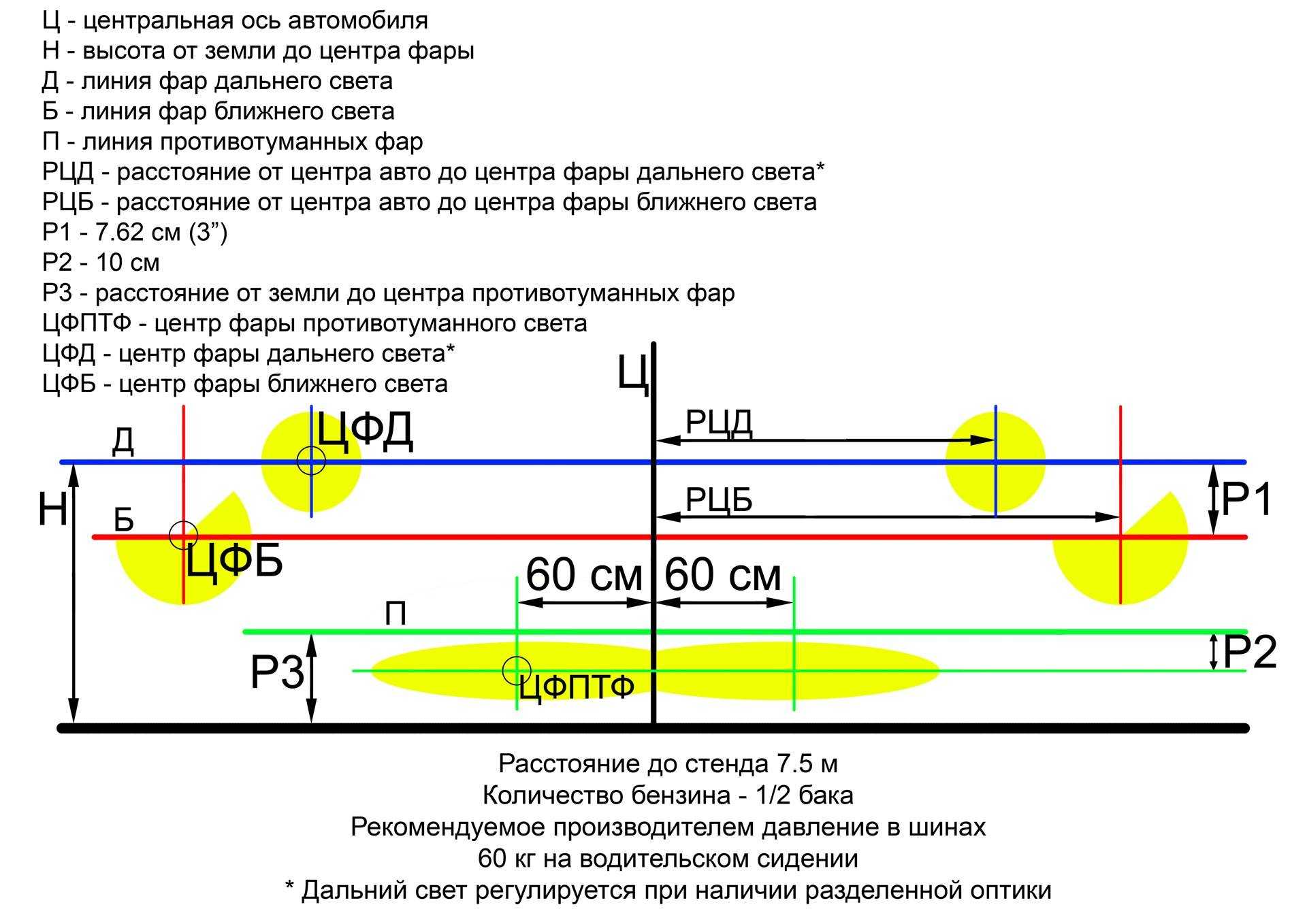

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:

Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:

Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:

В самом процессе регулировки нет ничего сложного, вам лишь нужно покручивать регулировочные винты для достижения лучшего результата. Регулировочные винты находятся на задней части фар. Вышеуказанный способ работает для фар с совмещенным ближним и дальним светом. Это значит что при настройке ламп ближнего света, дальний будет настроен автоматически. Для фар с раздельным дальним светом, настройка и разметка экрана несколько другая:

Регулируя лампы ближнего света, можно придерживаться схемы описанной выше, лампы дальнего света будут иметь ровную окружность с центром D:

Следуя этой инструкции, свет фар вашего автомобиля будет настроен правильно, и вы можете не беспокоиться о том, что слепите водителей встречного потока. Также стоит отметить, что идеального размещения пучков света без специального оборудования достичь невозможно.

Регулировка света фар ваз 2106-2103

Если потребуется более корректное регулирование света фар, то эти действия необходимо проводить в специализированных мастерских. Если воспользоваться квалифицированной помощью специалистов нет возможности, то все действия можно осуществить самостоятельно. Однако, перед выполнением регулировки света необходимо качественно подготовить транспортное средство:

Проверить давление в колесах и установить оптимальное;
Провести корректировку на нагруженном автомобиля, где на водительское место уложить груз, массой равной водительскому;
Снять с фар облицовки;

Теперь же, когда все будет готово, то стоит дождаться наступления темноты и подъехать к ближайшей стене, поставить транспортное средство перпендикулярно стене на дистанции до 5 метров. После этого необходимо осуществить следующие действия:

Установить ближний свет и закрыть с одной стороны автомобиля фары с помощью тряпки.
Крутя с помощью отвертки корректировочные винты, стоит отрегулировать свет вначале в одной плоскости, а затем в другой.
Таким же методом провести корректировку пучка света для противопожарной фары.

Пучок света необходимо выставить так, чтобы правая фара выглядывала на обочину дороги, и освещала край обочины, а левая светила по центру дороги. Если провести правильную корректировку света, то он будет обеспечивать прекрасную видимость на дистанции до 45 метров. Этой дистанции вполне хватит для осуществления контроля в случае экстренного торможения. Регулировка дальнего света фар проходит таким же методом. Для этого стоит включить свет и закрыть тряпкой обе фары с одной стороны и путем корректировки пучка света заняться регулировкой дальнего света с другой. После этого стоит монтировать облицовку на место. После этого все выполненные работы считаются завершенными.

Аквагель – не смывается дождем, снегом и водой.

Подготовка фронта работ

С целью правильной корректировки автомобильной оптики необходимо создать условия, максимально приближенные к тем, в которых агрегат находится в реальной ситуации. Грузоподъемность транспортного средства составляет вес водителя, постоянно перевозимый в багаже груз, мощь собственной конструкции. Поэтому при решении вопроса о ом, как отрегулировать фары собственными силами, необходимо проследить, чтобы в багажнике находился привычный набор приспособлений: огнетушитель, домкрат, запасное колесо, набор инструментов и прочее.
Для правильного положения кузова, перед проверкой нужно убедиться в достаточности давления в шинах. В случае когда параметры ниже заданных изготовителем, подсоединить насос и добиться требуемого значения.
Регулировка света фар ускоряется, если для этой цели пригласить помощника

Он должен обладать таким же весом, что и владелец транспорта.
Нелишней предосторожностью станет проверка состояния крепежных соединений у фонарей. Необходимо убедиться в легкости регулировки винтовой сборки, при наличии ржавчины, избавиться от нее (например, с помощью раствора WD-40)

Для процесса контроля жесткость конструкции следует немного ослабить, а после окончания процесса, — вернуть положение крепежа в исходное состояние.
Перед началом работы необходимо избавиться от грязи, скопившейся на поверхности и около оптических приборов, сделать так, чтобы линзы стали прозрачными
В противном случае добиться адекватных результатов от процесса наладки не получится.
Регулировка света фар должна производиться при исправном оборудовании, особенно следует обратить внимание на регулятор напряжения и генератор. Большая часть проблем описана в техническом руководстве, прилагаемом к агрегату при покупке.
Нарушение герметичности соединения оптического узла может быть причиной помутнения лампочки
С тем чтобы восстановить уровень светового потока, необходимо заметить источник света и склеить элементы конструкции герметиком. Алгоритм сборки и разборки фонарей изложен в паспорте.

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание! Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка: 1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание! Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание! Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание! При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т.д. Всегда регулировка фар осуществляется вместе). А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Будет полезно: Датчик коленвала лада приора 8 и 16 клапанов: где находится, неисправности

Примечание! При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание! Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик: Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:
