Регулировка фар ваз 2107 - как правильно отрегулировать фары

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

Разницу в объемах шин.
Состояние пружин, находящихся в подвеске.
Полное распределение всевозможных нагрузок.
Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

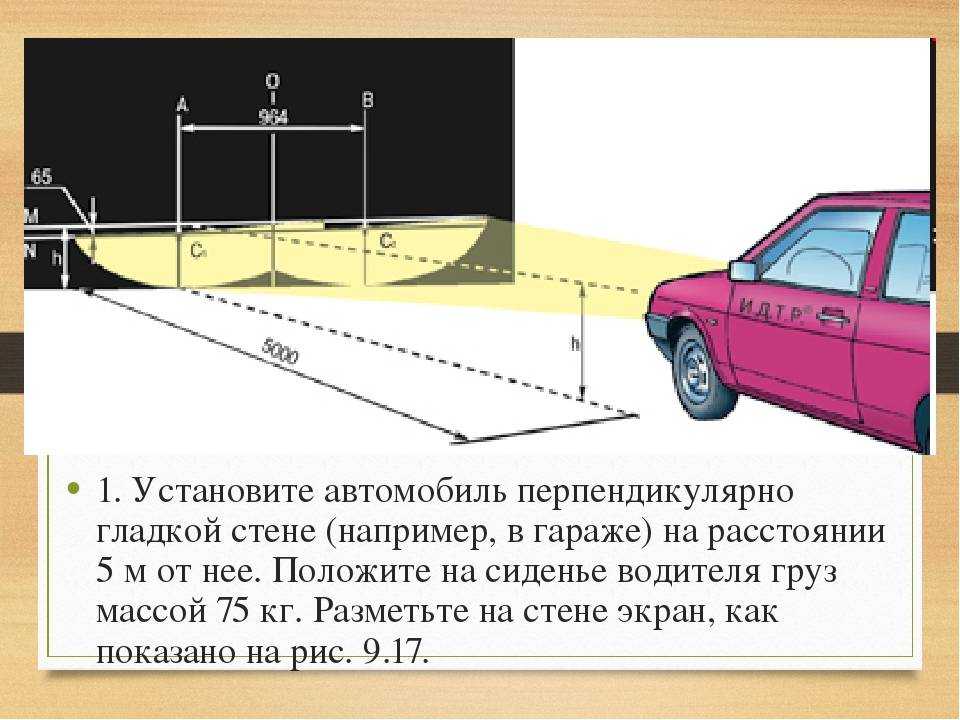

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

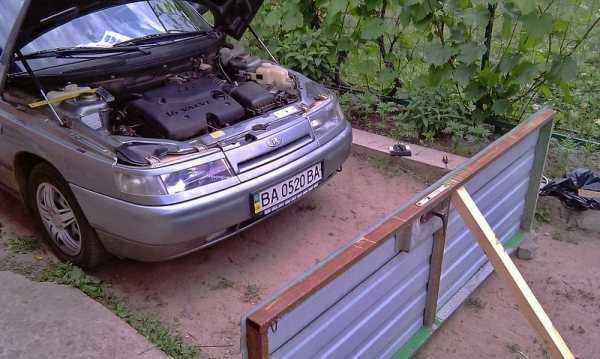

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

на 12 см ниже;
на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Как отрегулировать фары на ВАЗ 2110 своими руками (видео)

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Противотуманные фары

Передвижение на автомобиле в дождь или снег может создать множество хлопот водителю, вынужденному управлять машиной в условиях плохой видимости. В этой ситуации на помощь приходят противотуманные фары (ПТФ), конструкция которых предусматривает формирование светового пучка, «стелющегося» над поверхностью дорожного полотна. Противотуманки, как правило, жёлтого цвета, т. к. этот цвет имеет свойство меньше рассеиваться в тумане.

Устанавливаются противотуманки, как правило, под бампером, на высоте не ниже 250 мм от поверхности дорожного полотна. В монтажный набор для подключения ПТФ входят:

комплект проводов;
реле;
кнопка.

Помимо этого, потребуется предохранитель на 15 А, который будет установлен между реле и аккумулятором. Подключение следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой.

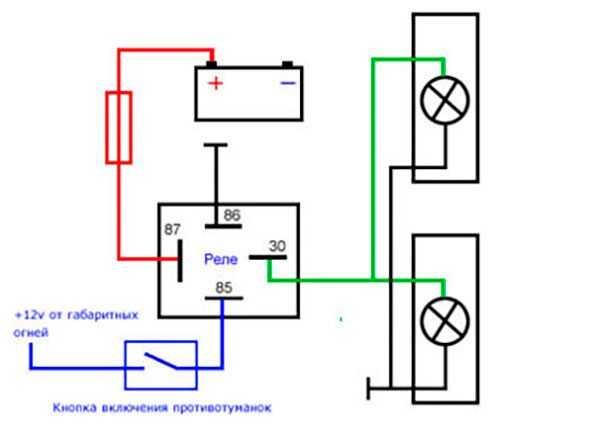

Подключение противотуманных фар следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой

Когда нужна регулировка света фар на ВАЗ 2107

Провести регулировку фар 2107 по видео сможет каждый

Главное – строго следовать инструкции и обращать внимание на все малейшие нюансы. Выполнение работ по схеме позволит сделать корректные оптимальные регулировки и улучшить видимость на дорогах. Оптику выставлять нужно строго по стандартной схеме, самодеятельность, попытки выполнить работы по самостоятельно «улучшенному» плану, только усугубят проблему

Оптику выставлять нужно строго по стандартной схеме, самодеятельность, попытки выполнить работы по самостоятельно «улучшенному» плану, только усугубят проблему

Особенно важно тщательно следить за углом наклона – если нарушить его, другие участники движения будут

Обслуживать ВАЗ не трудно, самостоятельные регулировки фар помогут откорректировать заводские параметры, довести их до оптимальных значений

Важно! Нормальное качество света ночью – гарантия минимизации рисков аварий. Регулировки, помимо недостатка света, проводят и в других случаях. Основные – недавно была произведена установка новых противотуманок, ламп, отражателей, требующих дополнительных настроек, осуществлена замена шин, дисков

После ДТП особенно с повреждением переда кузова настройки проводят обязательно, то же самое касается замены отдельных элементов подвески, планового ремонта. Иногда лучше перестраховаться, чем потом восстанавливать транспортное средство (а это обычно стоит недешево)

Основные – недавно была произведена установка новых противотуманок, ламп, отражателей, требующих дополнительных настроек, осуществлена замена шин, дисков. После ДТП особенно с повреждением переда кузова настройки проводят обязательно, то же самое касается замены отдельных элементов подвески, планового ремонта. Иногда лучше перестраховаться, чем потом восстанавливать транспортное средство (а это обычно стоит недешево)

Регулировки, помимо недостатка света, проводят и в других случаях. Основные – недавно была произведена установка новых противотуманок, ламп, отражателей, требующих дополнительных настроек, осуществлена замена шин, дисков. После ДТП особенно с повреждением переда кузова настройки проводят обязательно, то же самое касается замены отдельных элементов подвески, планового ремонта. Иногда лучше перестраховаться, чем потом восстанавливать транспортное средство (а это обычно стоит недешево).

Важно! Регулировки света на ВАЗ очень простые в выполнении и не занимают много времени. На СТО обращаться тоже можно, но это не бесплатные работы

Регулировка света фар Ваз 2105 Жигули

Руководства по ремонту
Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
Регулировка света фар

Вид на блок-фару из моторного отсека

1 – винт регулировки пучка света в горизонтальном направлении; 2 – кожух фары; 3 – штепсельная колодка;

4 – установочный винт; 5 – винт регулировки пучка света в вертикальном направлении

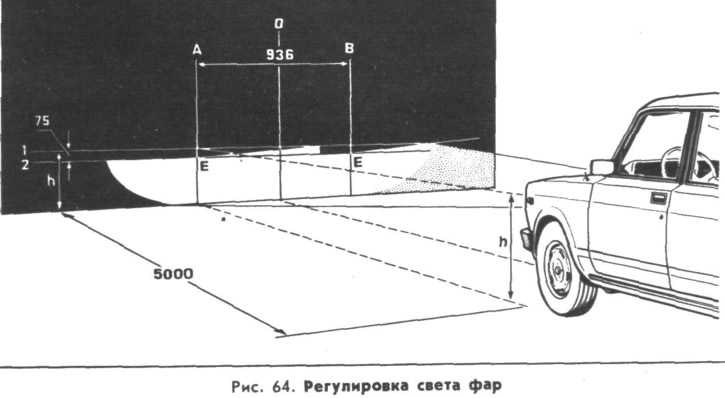

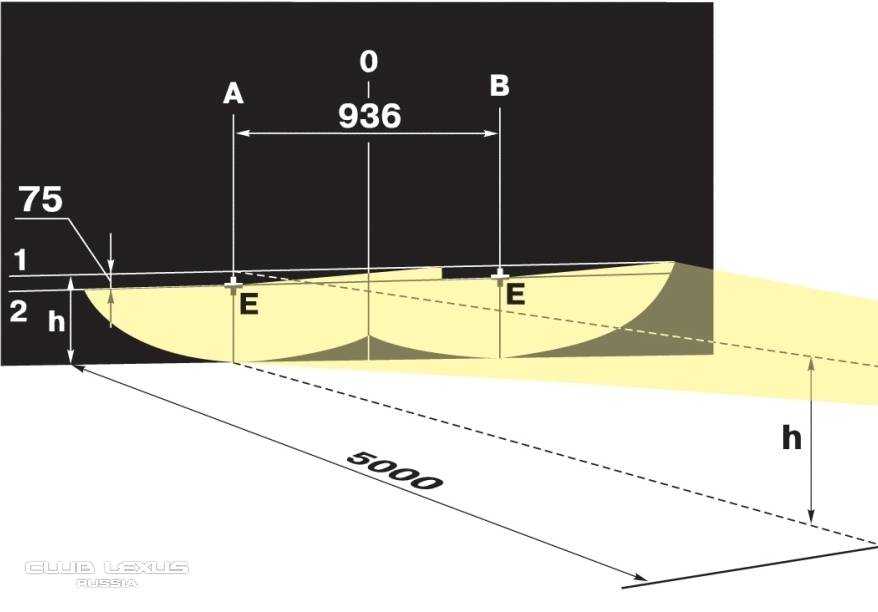

Схема регулировки света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

ПОРЯДОК ВЫПОЛНЕНИЯ
