Симптомы прогара прокладки ГБЦ
Большинство водителей не знают, как проверить прогорела ли прокладка ГБЦ. В действительности это довольно просто. О выходе из строя уплотнения ГБЦ свидетельствуют следующие симптомы:
Выбивает охлаждающую жидкость
Неполадки с охлаждающей жидкостью, без следов ее утечки из системы – явные признаки нарушения целости прокладки. При прогаре прокладки между камерой сгорания и каналом охлаждающей жидкости, газы под высоким давлением прорываются в систему охлаждения, создают избыточное давление и выдавливают охлаждающую жидкость сквозь пробку расширительного бочка.
Если пробка бачка затянута плотно, как положено, и предохранительный клапан в ней неисправен, от избыточного давления могут лопнуть резиновые патрубки системы охлаждения, либо расширится место прогара, с выходом газов в масляные каналы. Чаще случается последний вариант.
Если при таком прогаре завести двигатель со снятой крышкой с расширительного бачка, то через его горловину можно наблюдать появление пузырей газа в охлаждающей жидкости. При увеличении оборотов двигателя, количество и размеры пузырьков будут увеличиваться, может сильно подыматься уровень жидкости в бачке, с резким вырыванием газов из нее – это симптомы прогоревшей прокладки ГБЦ.

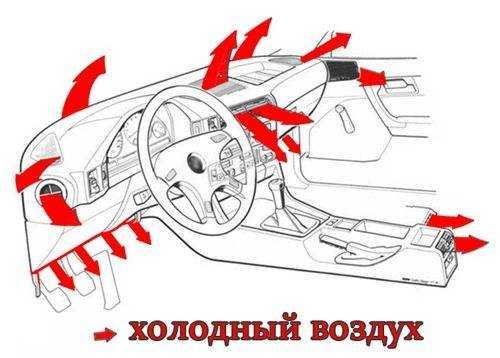

Холодный воздух из отопителя
Этот признак очень надежный, но в силу конструктивных особенностей, проявляется не на всех автомобилях. При небольшом прогаре, газы могут слабо прорываться в систему охлаждения и успевать выходить через клапан пробки расширительного бачка. Но в некоторых автомобилях, прорвавшиеся газы скапливаются в радиаторе отопителя салона, создавая «воздушную пробку». Воздушная пробка блокирует циркуляцию жидкости через печку и выходящий из нее воздух не нагревается. Следует заметить, что не многие опытные водители знают, почему прекращается циркуляция тосола через радиатор печки.
Для того чтобы проверить, что причиной холодного воздуха в печке является прогоревшая прокладка ГБЦ необходимы следующие действия:
Время, через которое образуется воздушная пробка в системе отопления, зависит от степени прогара прокладки, режимов работы мотора
Этот фактор обращает на себя внимание в холодное время, когда водитель пользуется печкой автомобиля
Скачки температуры двигателя
О том, что прогорела прокладка ГБЦ, сигнализируют симптомы, связанные с температурой тосола. Газы, прорываясь в систему охлаждения в небольшом количестве, могут выходить наружу сквозь клапан пробки расширительного бачка, не выбивая тосол. Часть газов скапливается перед термостатом, частично блокируя к нему теплопередачу охлаждающей жидкости. В результате термостат срабатывает с запозданием, что приводит к чрезмерному нагреву, а возможно и к перегреву мотора.
После срабатывания термостата температура резко падает и затем все повторяется заново. Частые скачки температуры – классические признаки прогоревшей прокладки, но если они не сопровождаются пузырьками в расширительном бачке, то дело может быть в неисправном термостате. Поэтому в первую очередь нужно проверить термостат.
Следует отметить, что любое завоздушивание ранее исправной системы охлаждения, говорит о прогоревшей прокладке ГБЦ.

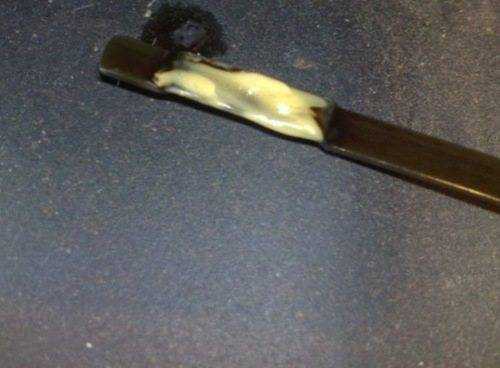

Водомасляная эмульсия или капли воды на щупе двигателя
Это признаки прогоревшей прокладки ГБЦ между масляными и охлаждающими каналами. Масло, смешиваясь при высокой температуре с охлаждающей жидкостью, образует эмульсию. Вытащив масляный щуп такую эмульсию нельзя не заметить.
При небольшом количестве попавшей жидкости, эмульсия очень нестабильна и после остановки быстро расслаивается. Часть жидкости оседает на дно поддона картера и если приоткрутить пробку поддона, сначала просочится вода, а затем масло. Часть жидкости испарится, образовав конденсат на внутренних деталях мотора и щупе. Регулярное образование таких капель на масляном щупе свидетельствует о прогаре прокладки. О подобной неисправности говорит и появление масляной пленки на поверхности тосола в расширительном бачке.
Прорыв газов или технологических жидкостей между блоком цилиндров и головкой наружу двигателя – самые видимые и легкие в диагностике признаки необходимости замены прокладки.

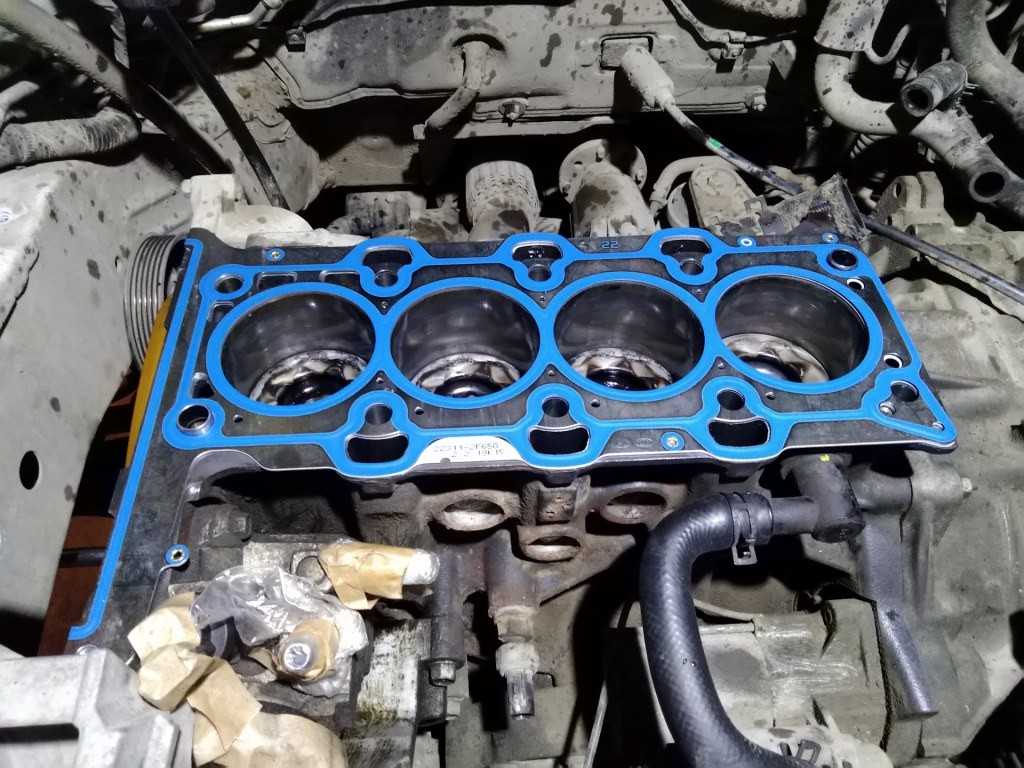

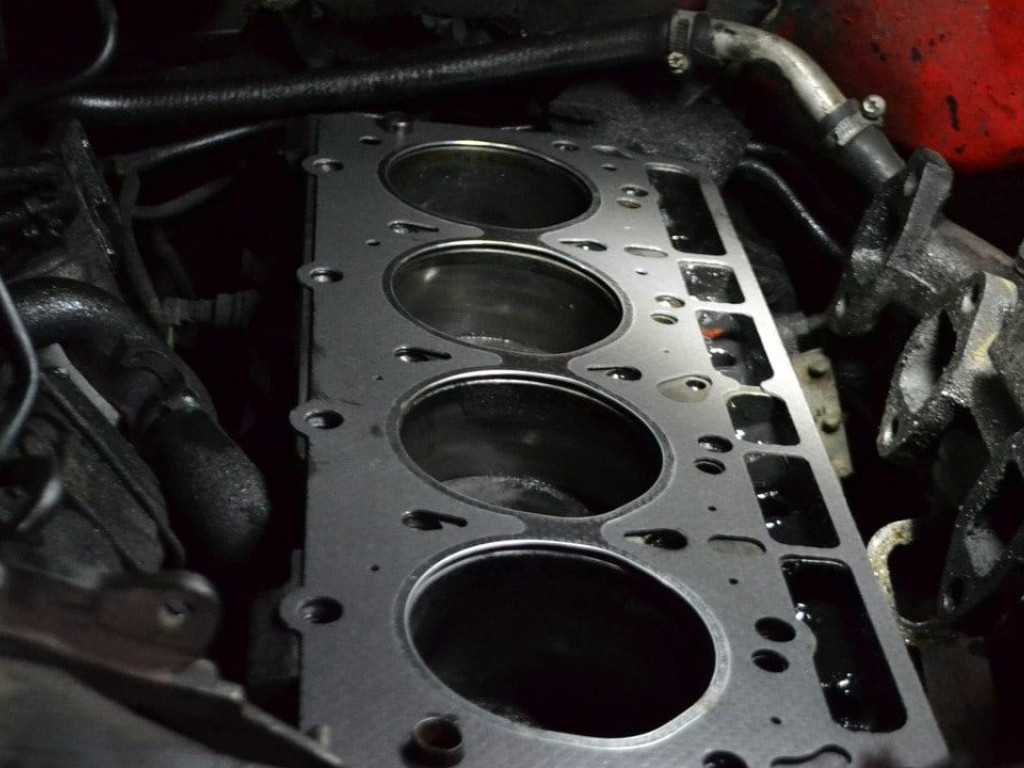

Выбор прокладки
В завершении стоит затронуть вопрос выбора подходящего уплотнителя ГБЦ. Их изготавливают на основе металла и паронита. Потому закономерно автомобилистов интересует, какой из представленных материалов лучше, и что стоит использовать.
У каждого вида прокладки есть свои сильные и слабые стороны. При выборе нужно ориентироваться на рекомендации вашего автопроизводителя. Если в руководстве сказано, что использовать нужно именно металлические или же паронитовые изделия, действовать наперекор рекомендациям категорически нельзя.
Металлические уплотнители обладают повышенной прочностью по сравнению с конкурентом. Их обычно устанавливают на моторы с повышенной мощностью и при использовании турбокомпрессора. Если же ваша машина имеет средние показатели мощности, и вы эксплуатируете её без чрезмерной нагрузки, паронит прекрасно справится с поставленными задачами.
Одновременно большую роль играет качество изделия и правильность его установки. Прокладки лучше покупать от проверенных производителей через сертифицированных продавцов, чтобы избежать приобретения подделки
Затем так же важно правильно установить изделие. Когда уплотнитель стоит неровно, он быстро прогорит вне зависимости от того, насколько прочным был материал изначально
В ситуациях, когда на машине пробивает прокладку головки блока и водитель наблюдает соответствующие признаки, продолжать длительную поездку нельзя. Вы в теории можете добраться до пункта назначения, но к тому моменту двигатель пострадает настолько сильно, что в лучшем случае потребуется дорогостоящий или капитальный ремонт.
Заметив первые признаки, обязательно отправляйтесь к гаражу или в автосервис
Важно не просто обнаружить факт повреждения прокладки, но и понять причину, из-за чего это произошло

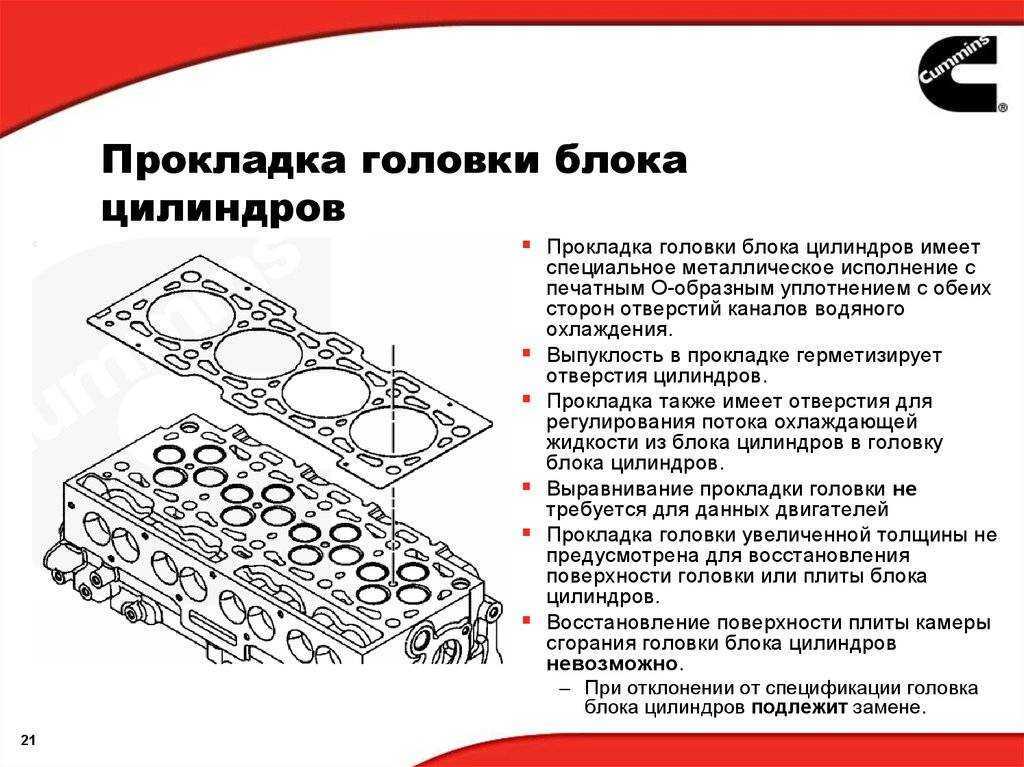

Что это — ГБЦ?
Задаваясь вопросом, что такое ГБЦ в автомобиле, можно выделить главное – это деталь сложной формы, выполненная из алюминия или чугуна. Изготавливают ее с помощью точечного литья, и она имеется в каждой выпускаемой машине. Перед установкой ее подвергают механическому воздействию с целью искусственного старения, чтобы избавиться от остаточного напряжения с литья.
Головка блока цилиндров в транспортном средстве имеет в себе множество деталей. Каждая из них должна отлично фиксироваться, ведь от этого зависит правильная работа двигателя. Головки бывают двух видов: общие и w-образные. Общие устанавливаются на все стандартные однорядные двигатели, w-образные на многорядные. Зная ГБЦ — что это такое в машине, при любой поломке мотора и важных для него частей, можно будет быстрее найти причину и устранить ее.
Где находится ГБЦ?
Сплавленная крышка, которая герметично закрывает цилиндры внутреннего сгорания находится непосредственно над ними. Устройство ГБЦ очень плотно прилегает к блоку цилиндров и создает там вакуумную атмосферу. Она контролирует правильную работу поршней и предотвращает выход пламени наружу. Между блоками цилиндров и головкой располагается прокладка, которая всегда должна быть исправна, ведь при некотором ее повреждении правильная работа будет нарушена.
Термостат
Причиной перегрева охлаждающей жидкости может быть и термостат – эта деталь в охлаждающей системе требуется для поддержания стабильной температуры.
Когда мотор еще холодный, весь тосол циркулирует по малому кругу, минуя радиатор, поэтому время прогрева двигателя с закрытым термостатом значительно сокращается.
При достижении необходимой температуры срабатывает клапан терморегулирующего устройства (отрывается), и антифриз проходит по большому кругу через все патрубки системы охлаждения и радиатор.
Тем самым двигатель охлаждается.
Если термостат вовремя не откроется, закипание тосола неизбежно, жидкость не пройдя через радиатор не охладится до нужного предела.
В любом случае нужно внимательно следить на приборами и не допускать перегрева.
Как убедиться в исправности термостата?
В первую очередь следует убедиться в равномерности нагрева всех радиаторных больших патрубков (верхнего и нижнего).
Если часть из них после прогрева осталась в холодном состоянии, проверяем работоспособность термостата.
Для проверки терморегулирующего устройства его необходимо демонтировать с автомобиля
Снимать термостат несложно, поэтому заострим внимание на диагностике
Для проверки потребуется любая посуда, электрический нагреватель и термометр.
Наливаем в емкость воды, размещаем в ней деталь, воду и смотрим по градуснику, когда термоэлемент начинает открываться.
Рекомендуем: Виды присадок для восстановления двигателя внутреннего сгорания
Разброс температур, при которых должен срабатывать клапан, указывается для каждого термостата и зависит от конкретной модели авто.
Что делать если пробило прокладку ГБЦ
Когда проблема обнаружена, нужно менять прокладку как можно скорее. Она стоит недорого, но при этом придется приобретать и другие детали. Болты, которые держат головку нужно также менять. Обязательно проверяется плоскость, прилегающая к блоку. При необходимости производится шлифовка, которая стоит денег.
Сам процесс замены несложен, но нужно убрать все мешающие узлы, слить жидкости, отсоединить разъемы датчиков. Работа кропотливая, поэтому, если опыта нет, лучше поручить ее специалистам.
Важно!
После замены обязательно какое-то время следить за двигателем, чтобы убедиться, что все сделано качественно.
Как узнать, что пробита прокладка ГБЦ
Существует несколько способов определения неисправности этой детали.
Самый надёжный – обратиться в профессиональный автосервис, где квалифицированные работники с большим стажем выполнения подобного обслуживания при наличии диагностического оборудования оперативно выяснят причину дефекта.
Следует иметь в виду, что стоимость новой детали на замену не потребует солидных расходов от хозяина.
А вот за оказание услуги «замена прокладки головки блока цилиндров в двигателе автомобиля» придётся отдать значительную сумму.
Чтобы заменить данный компонент мастера сервис должны снять головку, разобрать газораспределительный механизм.
Однако, если хозяин машины не желает тратить деньги на оплату услуг станций технического обслуживания автомобилей, он сам может выполнить диагностику.
Для этого нужно иметь несложные подручные средства.
Самый простой способ – осмотр состояния силового агрегата автомобиля.
Визуально можно увидеть следующие признаки повреждения прокладки ГБЦ:
- Наличие эмульсии в системе охлаждения. Для этого нужно открутить крышку маслозаливной горловины и посмотреть состояние жидкости. Сметанообразная масса укажет на смешение моторного масла и антифриза. Также следует осмотреть внутреннюю сторону крышки радиатора. На ней не должно быть маслянистых следов.
- Проверить цвет продуктов отработки, выходящих из выхлопной системы. Наличие белесого или белого цвета свидетельствует о проникновении в систему охлаждающей жидкости.
- Нужно открыть капот при включенном двигателе и осмотреть пространство моторного отсека на наличие задымлённости в месте соединения ГБЦ и блока цилиндров. Если дым есть – прокладка точно прогорела.
Проверка прокладки ГБЦ с помощью шарика (презерватива)
Проверить исправность прокладки можно с помощью одного из этих предметов, с которыми многие из нас имеют дело в повседневной жизни:
- Воздушный шарик.
- Презерватив.
- Медицинская перчатка.
Оптимальным вариантом будет презерватив. Оно имеет подходящий входной диаметр, его часто можно найти в бардачке автолюбителя.
Рассмотрим алгоритм проверки дефекта прокладки с помощи презерватива:
- На холодном силовом агрегате откручивается крышка расширительного бачка с жидкостью охлаждения.
- На горловину ёмкости натягивается противозачаточное средство.
- Запускается двигатель, его обороты доводятся до 3 – 5 тыс. об/мин., мотор работает в течение 5 – 8 минут.
- Если презерватив надувается, значит в системе имеются газы, прокладка повреждена.
Степень неисправности детали зависит от скорости заполнения противозачаточного средства.
Однако независимо от скорости наддува её следует заменить, процесс разгерметизации налицо.
Проверка с помощью бутылки
Приведённый выше способ проверки не всегда может показать наличие пробоя при незначительном повреждении.
В этом случае используют другой метод – с помощью пластиковой бутылки небольшой ёмкости 0,5 – 1,0 л.
На многих машинах имеется сапун, установленный на расширительном бачке.
С помощью такого приспособления, трубки, внутри резервуара поддерживается равнозначное с атмосферным давление в ёмкости.
Данную трубку нужно опустить в приготовленную пластиковую бутылку, заполненную наполовину водой.
После этого нужно завести мотор, дать ему немного поработать.
Появление воздушных пузырьков сигнализирует о пробое прокладки ГБЦ, необходимости её замены.
Если пузырьков не видно или в бутылке стал появляться антифриз, значит, деталь в порядке.
При отсутствии сапуна в машине такой «диагностический» прибор можно сделать самостоятельно.
Нужно взять пластиковую крышку под размер горловины бачка, просверлить в ней дырку под диаметр имеющейся трубки.
После следует накрутить конструкцию на бачок и провести операцию диагностики.
С реагентом CO2
Для этого способа проверки необходимо приобрести в магазине набор с реагентом двуокиси углерода (CO2).
Набор CO2 необходимый для проверки ГБЦ.
Назовём последовательность действий при помощи такого набора:
- Заливается в камеры для смешивания жидкостей имеющуюся в наборе индикаторное вещество.
- Соединяется данное устройство с помощью адаптера с горловиной радиатора или бачка расширения.
- Запускается силовой агрегат автомобиля.
- Производится прокачка ручным насосом воздуха через установленную проверочную конструкцию.
- Если двуокись попала в систему охлаждения, реагент окрашивается, если нет – значит прокладка в исправном состоянии.
Проверка ГБЦ при помощи реагента CO2.
Этот метод позволяет наверняка определить наличие CO2 в антифризе. Однако минусом такой диагностики считается стоимость набора.
Можно ли ездить с пробитой прокладкой ГБЦ
Нарушение целостности уплотнительного элемента может привести к различным последствиям. В первую очередь это попадание охлаждающей жидкости в систему смазки. В результате повышается трение подвижных деталей, что снижает ресурс двигателя внутреннего сгорания.
Помимо этого, при попытке запуска мотора и движения могут возникнуть следующие неисправности:
- Гидроудар. При заглушенном двигателе внутреннего сгорания антифриз скапливается в рабочих цилиндрах. В момент запуска происходит гидроудар. Он приводит к изгибу шатунов и повреждениям других деталей кривошипно шатунного механизма.
- Загрязнение радиатора охлаждения и печки. Это обусловлено попаданием эмульсии в каналы радиатора.
Учитывая последствия при возникновении одного из признаков неисправности ГБЦ или ее уплотнения, лучше заглушить двигатель и доставить авто на СТО на эвакуаторе или буксире. Благодаря такому подходу удастся избежать более серьезных неисправностей мотора.
Важно! Попадание антифриза в систему смазки может привести к заклиниванию КШМ. При ухудшении смазки происходит быстрый износ внешнего слоя подшипников скольжения
При этом возможно проворачивание вкладыша и заклинивание кривошипно шатунного механизма.
Шатуны после гидроудара
Как определить степень износа поршневых колец
Главное действие, которое необходимо предпринять в данном случае, посмотреть на выхлопные газы, выходящие их глушителя, при заведенной машине, на холостых оборотах.
- Появление черного дыма знаменует, что какая-то часть газов, вместо того, чтобы совершать толкательные моменты поршня, просочилась сквозь изношенные компрессионные кольца, в картер двигателя. В таком случае, падает давление в цилиндрах, и происходит потеря мощности двигателя.
- Возможность переобогащения зажигательной смеси, также проявляется наличием черного дыма в глушителе, но сопровождается хлопками.
- Дым белого цвета демонстрирует попадание влаги или образование конденсата, особенно при холодной погоде. На прогретом двигателе, появление белых облаков из глушителя, указывает на износ маслосъемных колпачков, направляющих клапанов, маслосъемных колец ПГ двигателя.
- Появление голубого дыма с сизым оттенком, является свидетельством попадания масла в камеры сгорания, просачивающиеся через маслосъемные колпачки, втулки клапанов или через изношенную поршневую группу.
Далее нужно обратить внимание на свечи зажигания, вернее на их состояние. Масляный нагар и наличие масла на резьбе свечи, показывают о нарушении в камере сгорания цикла смесеобразования, что является износом поршневых колец или цилиндров
Затем необходимо проверить в каком состоянии находится воздушный фильтр, внимательно осмотреть на предмет выявления масла в его корпусе и отводящий воздух гофре. Наличие признаков его присутствия, указывает на износ ПГ.
Следует посмотреть места установления сальников, прокладок, уплотнителей агрегата. Нет ли там подтеков масла. Если такое явление обнаружилось, то это признак недопустимого износа ПГ, вследствие чего создается сильное давление картерных газов в двигателе, и происходит выброс масла.
Так же необходимо послушать работу двигателя при холостом ходе. Если двигатель работает не ровно, рычаг переключателя передач трясется, то это говорит о наличии разного давления в цилиндрах двигателя, вследствие явного износа ЦПГ. Посторонние шумы и стуки в рабочем двигателе свидетельствуют о явных неполадках аппарата, передвигаться на такой машине категорически запрещается.
Следует проверить систему вентиляции картера. Для этого нужно снять шланг выхода газов (сапун) с системы, и посмотреть, как выходят отработанные пары и газы из шланга. Если они выходят в такт работе цилиндров, то налицо залегание колец в поршне.
Все перечисленные особенности являются признаками изношенности ПГ двигателя, вследствие неправильного его использования, перегрева двигателя или длительной работы без надлежащей смазки.
Почему пробивает прокладку ГБЦ
В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.
Схема протяжки болтов ГБЦ на ВАЗах «классике»
Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.
Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.
Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.
По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).
И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.
Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

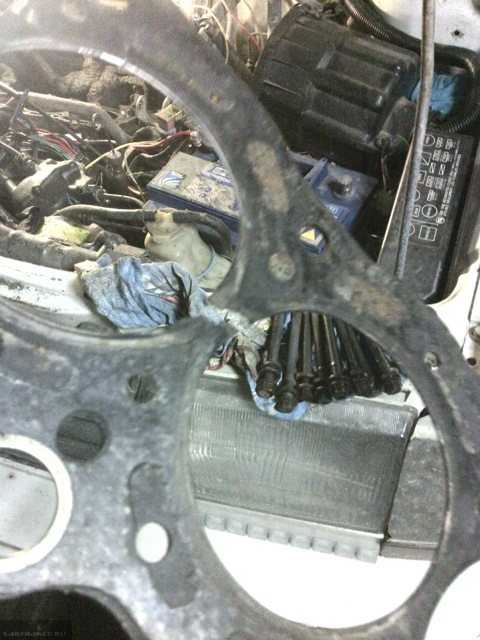

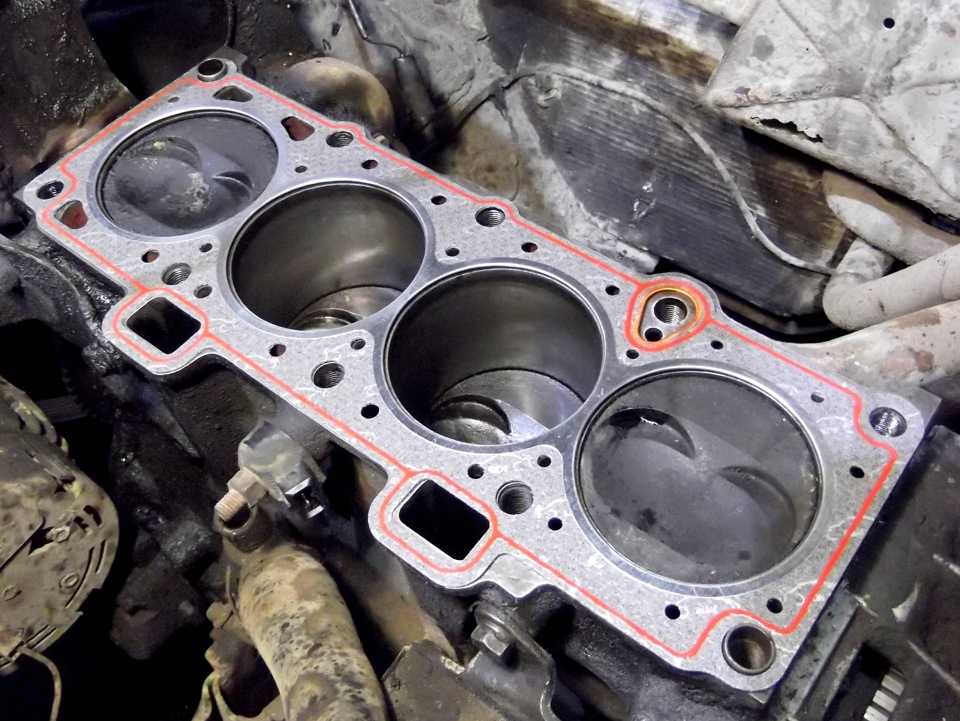

Примеры мест пробоя прокладки ГБЦ
Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.
Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.
Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром
То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций
В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.
Действия при пробитой ГБЦ
Большинство водителей в такой ситуации задаются вопросом, что будет, если ездить с такой прокладкой? Поездка не рекомендуется, разве что на небольшое расстояние. Иначе могут быть страшные последствия.
После проведения диагностических мероприятий, подтверждающих пробой элемента, лучше заменить на новое изделие. Желательно еще осмотреть другие близкие поверхности. Необходимо понять причину прогара. В зависимости модели авто будет зависеть и стоимость прокладки.
Если есть желание самому заменить вышедшую из строя прокладку, сначала выполняется очищение головки от накипи, удаляются остатки старого изделия. Потом можно уже осматривать поверхность. Вооружившись линейкой, необходимо определить наличие зазоров, которые не должны превышать одного миллиметра. Если значение больше, следует произвести шлифовку поверхности или поставить другую.
Если нет под рукой измерительного прибора, подойдет толстое стекло. Нужно положить его поверх головки, предварительно смазанную маслом. Далее осматривают поверхность на наличие воздушных пятен.
Еще один момент: меняя прокладку, рекомендуется нанести графитовую смазку на ее плоскость. Это придаст ей большей эластичности, мягкости. Таким образом идеально встанет на свое место. Также, в случае ее снятия, ее проще достать. Плюсом использования графитового вещества является факт, что при эксплуатации графит превращается в золу.

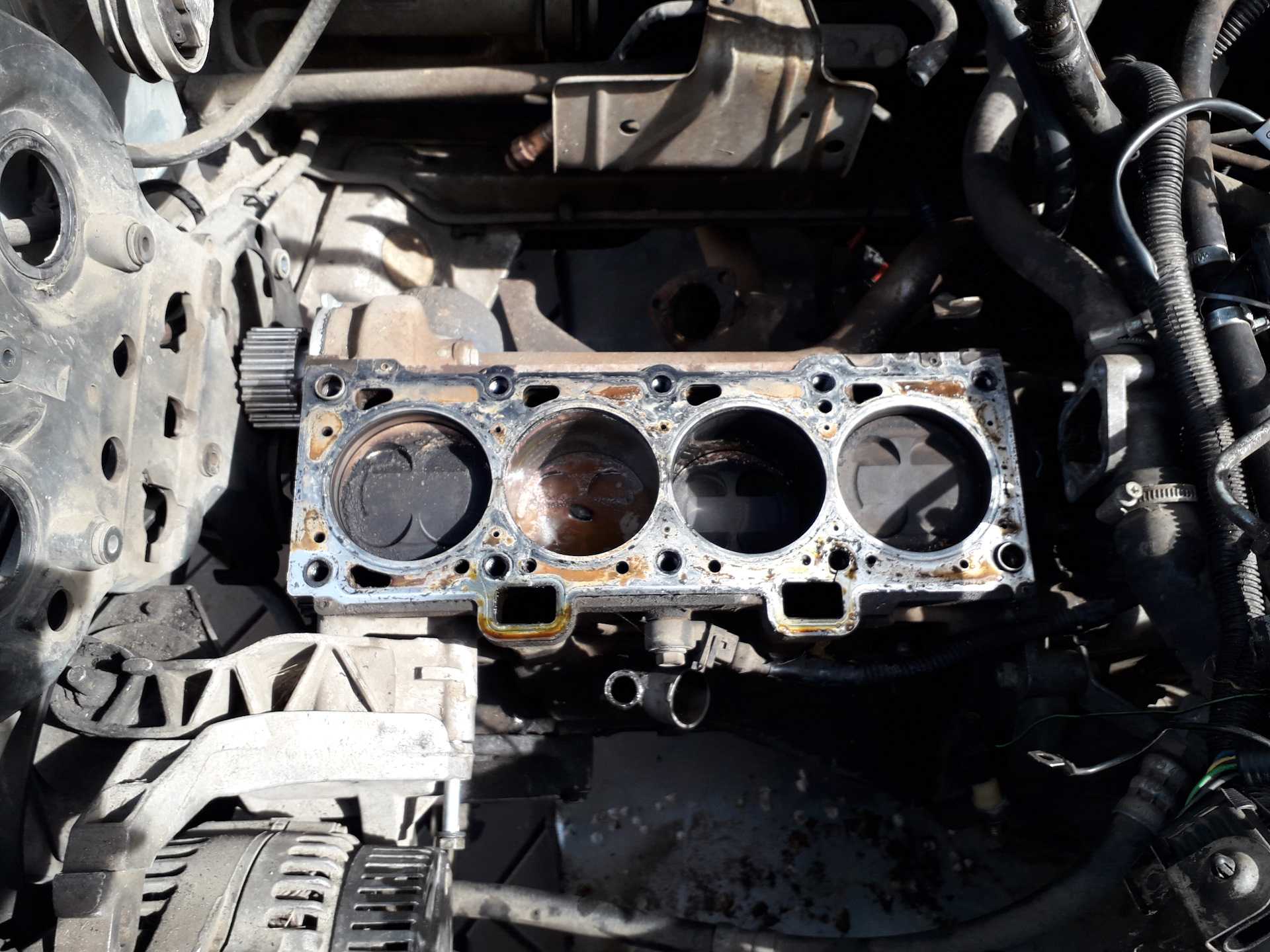

Прогар прокладки между двумя соседними камерами сгорания
Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.
Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.
Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.
Диагностика
Замер компрессии
В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.
В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.
Рекомендуем: Как выбрать антифриз для автомобиля?
